Opération délicate , perçage dans la coque de l'axe des ailerons de plongée avant .
Dans cette position , le foret a toujours tendance à chasser .


Sous-marin le Biber 1/20 sur plan - Page 9 Img_7947

Sous-marin le Biber 1/20 sur plan - Page 9 Img_7945
Sous-marin le Biber 1/20 sur plan - Page 9 Img_7948
Revenir en haut Aller en bas
domicoque
Major
Major



Localisation : Lorient 56100
Navire préféré : Sous_marins

Sous-marin le Biber 1/20 sur plan - Page 9 Empty
MessageSujet: Re: Sous-marin le Biber 1/20 sur plan   Sous-marin le Biber 1/20 sur plan - Page 9 EmptyDim 29 Nov 2020, 15:36

.... Le Massif   ...
Sous-marin le Biber 1/20 sur plan - Page 9 Img_7949

Préparation des ouvertures .

Sous-marin le Biber 1/20 sur plan - Page 9 Img_8010

Après découpage , formage sur un rondin bois .

Sous-marin le Biber 1/20 sur plan - Page 9 Img_7950



Sous-marin le Biber 1/20 sur plan - Page 9 Img_8011

J'ai inséré une rondelle en plexi pour simuler les vitres .



Sous-marin le Biber 1/20 sur plan - Page 9 Img_8012

Développement de la tôle du massif .

Sous-marin le Biber 1/20 sur plan - Page 9 Img_8013

Report sur la tôle .

Sous-marin le Biber 1/20 sur plan - Page 9 Img_8014

Formage et soudage sur le rondin de mise en forme .
Revenir en haut Aller en bas
domicoque
Major
Major



Localisation : Lorient 56100
Navire préféré : Sous_marins

Sous-marin le Biber 1/20 sur plan - Page 9 Empty
MessageSujet: Re: Sous-marin le Biber 1/20 sur plan   Sous-marin le Biber 1/20 sur plan - Page 9 EmptyLun 30 Nov 2020, 16:15

Le massif ...suite .
Sous-marin le Biber 1/20 sur plan - Page 9 Img_8015

Tournage de la bulle .



Sous-marin le Biber 1/20 sur plan - Page 9 Img_8016

Impressions sur la collerette supérieure .

Sous-marin le Biber 1/20 sur plan - Page 9 Img_8017

Les différents éléments pour le montage du massif .



Sous-marin le Biber 1/20 sur plan - Page 9 Img_8018

1ère présentation avant montage des charnières et axes .
Revenir en haut Aller en bas
domicoque
Major
Major



Localisation : Lorient 56100
Navire préféré : Sous_marins

Sous-marin le Biber 1/20 sur plan - Page 9 Empty
MessageSujet: Re: Sous-marin le Biber 1/20 sur plan   Sous-marin le Biber 1/20 sur plan - Page 9 EmptyLun 30 Nov 2020, 17:48

Les charnières .
Sous-marin le Biber 1/20 sur plan - Page 9 Img_8019

Sous-marin le Biber 1/20 sur plan - Page 9 Img_8020
Sous-marin le Biber 1/20 sur plan - Page 9 Img_8021
Revenir en haut Aller en bas
Clément Lenoir
Maître principal
Maître principal
Clément Lenoir


Localisation : Limoges

Sous-marin le Biber 1/20 sur plan - Page 9 Empty
MessageSujet: Re: Sous-marin le Biber 1/20 sur plan   Sous-marin le Biber 1/20 sur plan - Page 9 EmptyLun 30 Nov 2020, 18:04

Encore une petite merveille de savoir-faire; très agréable à suivre!
Bien à toi!
Revenir en haut Aller en bas
domicoque
Major
Major



Localisation : Lorient 56100
Navire préféré : Sous_marins

Sous-marin le Biber 1/20 sur plan - Page 9 Empty
MessageSujet: Re: Sous-marin le Biber 1/20 sur plan   Sous-marin le Biber 1/20 sur plan - Page 9 EmptyLun 30 Nov 2020, 18:17

Merci Clément ...   Very Happy Very Happy Very Happy
Revenir en haut Aller en bas
chris
Amiral
Amiral
chris


Localisation : Montpellier
Navire préféré : navires fin XIXème début XXème et les liners

Sous-marin le Biber 1/20 sur plan - Page 9 Empty
MessageSujet: Re: Sous-marin le Biber 1/20 sur plan   Sous-marin le Biber 1/20 sur plan - Page 9 EmptyLun 30 Nov 2020, 18:28

❤ Superbe, ça donne envie de se lancer  drunken C'est ma femme qui va pas être d'accord  queen

_________________
Christophe...
_____________________


                         De l'audace, toujours...
Le jour viendra où notre silence sera plus puissant que les voix que vous étranglez aujourd’hui. (August Spies)
Revenir en haut Aller en bas
domicoque
Major
Major



Localisation : Lorient 56100
Navire préféré : Sous_marins

Sous-marin le Biber 1/20 sur plan - Page 9 Empty
MessageSujet: Re: Sous-marin le Biber 1/20 sur plan   Sous-marin le Biber 1/20 sur plan - Page 9 EmptyLun 30 Nov 2020, 18:55

Dommage , tu t'apercevrais comme c'est intéressant ...et prenant ... Very Happy Very Happy Very Happy
Revenir en haut Aller en bas
domicoque
Major
Major



Localisation : Lorient 56100
Navire préféré : Sous_marins

Sous-marin le Biber 1/20 sur plan - Page 9 Empty
MessageSujet: Re: Sous-marin le Biber 1/20 sur plan   Sous-marin le Biber 1/20 sur plan - Page 9 EmptyMar 01 Déc 2020, 16:45

Aujourd'hui , gros travail sur la collerette de liaison des éléments de coque .
Sous-marin le Biber 1/20 sur plan - Page 9 Img_8022

Pour commencer , découpage d'une bande de 3 m/m dans une tôle de laiton de 3 m/m d'épaisseur .
Quand il faut , il faut .


Sous-marin le Biber 1/20 sur plan - Page 9 Img_8023

Après l'avoir ébavurée et ajustée à la bonne épaisseur , je commence à la former
sur la boule gabarit.
Sous-marin le Biber 1/20 sur plan - Page 9 Img_8024


Sous-marin le Biber 1/20 sur plan - Page 9 Img_8025

Ensuite je le "recuis" au chalumeau, petite explication :

Lorsque l’on souhaite “travailler” le métal (laiton, argent, or ou autre), c’est à dire lorsque l’on veut avoir
une action sur lui, le déformer même légèrement, il est vivement conseillé de le recuire.
En effet toute action de frappe, torsion, pliage, laminage, aplanissage, aura pour effet d’écrouir votre métal.
Il deviendra donc dur et cassant, surtout si vous travaillez de fines épaisseurs.

Le mieux reste donc de le “ramollir” afin de pouvoir continuer à le travailler aisément, tout en le rendant plus résistant.

Sous-marin le Biber 1/20 sur plan - Page 9 Img_8026
Lorsque j'ai ma forme , je trace sur mon gabarit mes axes de perçage pour mes "boulons"
qui seront remplacés ici par de la vergette de 2 m/m .


Sous-marin le Biber 1/20 sur plan - Page 9 Img_8027
Ensuite , perçage en ayant figé la pièce sur son plateau .


Sous-marin le Biber 1/20 sur plan - Page 9 Img_8028

La collerette est percée .


Sous-marin le Biber 1/20 sur plan - Page 9 Img_8029


Maintenant j'insère des tiges de 2 m/m en ajoutant une cale d'épaisseur de sortie (rondelle ).
Les tiges simulent les boulons de liaison des éléments de coque .


Sous-marin le Biber 1/20 sur plan - Page 9 Img_8030

 Arasage de l'autre coté .


Sous-marin le Biber 1/20 sur plan - Page 9 Img_8031

Collerette terminée .


Sous-marin le Biber 1/20 sur plan - Page 9 Img_8032


... Et première présentation .
Revenir en haut Aller en bas
domicoque
Major
Major



Localisation : Lorient 56100
Navire préféré : Sous_marins

Sous-marin le Biber 1/20 sur plan - Page 9 Empty
MessageSujet: Re: Sous-marin le Biber 1/20 sur plan   Sous-marin le Biber 1/20 sur plan - Page 9 EmptyJeu 03 Déc 2020, 17:22

Support périscope .
Sous-marin le Biber 1/20 sur plan - Page 9 Img_8033

Ici je profite du perçage de 6 m/m que j'ai réalisé pour avoir mon vertical de référence
pour insérer une tige de 6 m/m que j'ai préalablement percé en bout .
 Ce trou de 3 m/m va me servir à positionner le périscope bien verticalement .






Sous-marin le Biber 1/20 sur plan - Page 9 Img_8034

Montage liaison périscope -massif.
Sous-marin le Biber 1/20 sur plan - Page 9 Img_8035


Sous-marin le Biber 1/20 sur plan - Page 9 Img_8036

Préparation de l'emplacement pour être sur d'être bien à l'axe .


Sous-marin le Biber 1/20 sur plan - Page 9 Img_8037

Présentation après ajustage ...




Les pattes d'élingage .



Sous-marin le Biber 1/20 sur plan - Page 9 Img_8038

Sous-marin le Biber 1/20 sur plan - Page 9 Img_8039
Revenir en haut Aller en bas
Cédric
Lieutenant de Vaisseau
Lieutenant de Vaisseau
Cédric


Localisation : Sint-Pieters-Leeuw
Navire préféré : Ceux du XVIIème siècle

Sous-marin le Biber 1/20 sur plan - Page 9 Empty
MessageSujet: Re: Sous-marin le Biber 1/20 sur plan   Sous-marin le Biber 1/20 sur plan - Page 9 EmptyJeu 03 Déc 2020, 17:40

On ne s'en lasse pas !

(le travail sur la collerette, c'est au top !)

sourire

_________________
Labor omnia vincit
Revenir en haut Aller en bas
domicoque
Major
Major



Localisation : Lorient 56100
Navire préféré : Sous_marins

Sous-marin le Biber 1/20 sur plan - Page 9 Empty
MessageSujet: Re: Sous-marin le Biber 1/20 sur plan   Sous-marin le Biber 1/20 sur plan - Page 9 EmptyJeu 03 Déc 2020, 18:08

Merci Cédric . J'essaie de trouver des solutions pour simuler au mieux la réalité ..  Very Happy Very Happy
Revenir en haut Aller en bas
domicoque
Major
Major



Localisation : Lorient 56100
Navire préféré : Sous_marins

Sous-marin le Biber 1/20 sur plan - Page 9 Empty
MessageSujet: Re: Sous-marin le Biber 1/20 sur plan   Sous-marin le Biber 1/20 sur plan - Page 9 EmptyVen 04 Déc 2020, 19:22

Le croc de remorque .
Sous-marin le Biber 1/20 sur plan - Page 9 Img_8040
Le sous-marin de poche se faisait remorquer sur site en surface avant qu'il se libère lui-même
par son système de largage .
Sous-marin le Biber 1/20 sur plan - Page 9 Img_8041


Sous-marin le Biber 1/20 sur plan - Page 9 Img_8042

"Guindeau" de largage qui agit à l'aide d'un câble sur le croc de remorque .
Revenir en haut Aller en bas
domicoque
Major
Major



Localisation : Lorient 56100
Navire préféré : Sous_marins

Sous-marin le Biber 1/20 sur plan - Page 9 Empty
MessageSujet: Re: Sous-marin le Biber 1/20 sur plan   Sous-marin le Biber 1/20 sur plan - Page 9 EmptySam 05 Déc 2020, 20:59

Sous-marin le Biber 1/20 sur plan - Page 9 Img_8046
Sous-marin le Biber 1/20 sur plan - Page 9 Img_8047


... La torpille ...


Sous-marin le Biber 1/20 sur plan - Page 9 Img_8048

Tournage étagé de la queue de la torpille .

Sous-marin le Biber 1/20 sur plan - Page 9 Img_8049

Sous-marin le Biber 1/20 sur plan - Page 9 Img_8050

Sous-marin le Biber 1/20 sur plan - Page 9 Img_8051
Revenir en haut Aller en bas
domicoque
Major
Major



Localisation : Lorient 56100
Navire préféré : Sous_marins

Sous-marin le Biber 1/20 sur plan - Page 9 Empty
MessageSujet: Re: Sous-marin le Biber 1/20 sur plan   Sous-marin le Biber 1/20 sur plan - Page 9 EmptyDim 06 Déc 2020, 18:34

Tournage de la tête de la torpille .
Sous-marin le Biber 1/20 sur plan - Page 9 Img_8052

Sous-marin le Biber 1/20 sur plan - Page 9 Img_8053

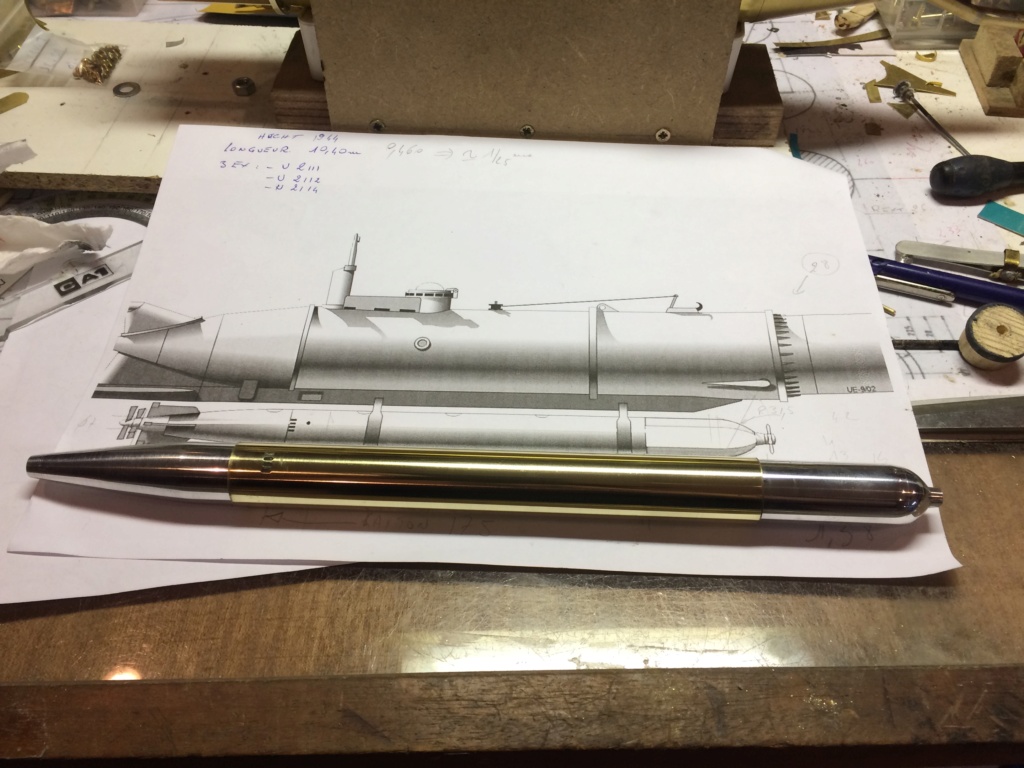

Présentation des pièces .
Revenir en haut Aller en bas
domicoque
Major
Major



Localisation : Lorient 56100
Navire préféré : Sous_marins

Sous-marin le Biber 1/20 sur plan - Page 9 Empty
MessageSujet: Re: Sous-marin le Biber 1/20 sur plan   Sous-marin le Biber 1/20 sur plan - Page 9 EmptyLun 07 Déc 2020, 19:00

Hélices torpille.


Sous-marin le Biber 1/20 sur plan - Page 9 Img_8054

Tournage du cône d'hélice .
Le perçage de mise en place des pales a déjà été effectué.
En effet il est plus facile de percer un cylindre qu'un cône .



Sous-marin le Biber 1/20 sur plan - Page 9 Img_8055



Sous-marin le Biber 1/20 sur plan - Page 9 Img_8056

Présentation des pales .



Sous-marin le Biber 1/20 sur plan - Page 9 Img_8057

Perçage à la mini-fraiseuse des attentes de guide d'ailerons .
Avec ce système , je suis sur , après avoir bien tracé mes axes longitudinaux ,
d'avoir un perçage vertical et symétrique .



Sous-marin le Biber 1/20 sur plan - Page 9 Img_8058



Sous-marin le Biber 1/20 sur plan - Page 9 Img_8059

Pales en place .



Sous-marin le Biber 1/20 sur plan - Page 9 Img_8060

Préparation des ailerons .
On voit les tubes insérés dans la queue de la torpille , ils servent de guide et de maintien  pour
les ailerons



Sous-marin le Biber 1/20 sur plan - Page 9 Img_8061
Sous-marin le Biber 1/20 sur plan - Page 9 Img_8062
Revenir en haut Aller en bas
domicoque
Major
Major



Localisation : Lorient 56100
Navire préféré : Sous_marins

Sous-marin le Biber 1/20 sur plan - Page 9 Empty
MessageSujet: Re: Sous-marin le Biber 1/20 sur plan   Sous-marin le Biber 1/20 sur plan - Page 9 EmptyMer 09 Déc 2020, 12:16

Présentation avant les finitions .








Sous-marin le Biber 1/20 sur plan - Page 9 Img_8063

Sous-marin le Biber 1/20 sur plan - Page 9 Img_8110

Sous-marin le Biber 1/20 sur plan - Page 9 Img_8111
Sous-marin le Biber 1/20 sur plan - Page 9 Img_8112
Il me reste quelques éléments à mettre en place ,ponçage et vernis .
Ensuite fabrication du ber et du support .
Revenir en haut Aller en bas
Pierre66
Lieutenant de Vaisseau
Lieutenant de Vaisseau
Pierre66


Localisation : Perpignan
Navire préféré : PA Joffre

Sous-marin le Biber 1/20 sur plan - Page 9 Empty
MessageSujet: Re: Sous-marin le Biber 1/20 sur plan   Sous-marin le Biber 1/20 sur plan - Page 9 EmptyMer 09 Déc 2020, 13:06

I N C R O Y A B L E !!!! affraid affraid affraid

_________________
Amicalement,
Pierre
Sous-marin le Biber 1/20 sur plan - Page 9 Richel10
Revenir en haut Aller en bas
domicoque
Major
Major



Localisation : Lorient 56100
Navire préféré : Sous_marins

Sous-marin le Biber 1/20 sur plan - Page 9 Empty
MessageSujet: Re: Sous-marin le Biber 1/20 sur plan   Sous-marin le Biber 1/20 sur plan - Page 9 EmptyMer 09 Déc 2020, 13:38

Merci Pierre ... Very Happy Very Happy Very Happy
Revenir en haut Aller en bas
Stéphane POTTIER
Maître
Maître



Localisation : PARIS
Navire préféré : Militaire depuis 1880 environ

Sous-marin le Biber 1/20 sur plan - Page 9 Empty
MessageSujet: Re: Sous-marin le Biber 1/20 sur plan   Sous-marin le Biber 1/20 sur plan - Page 9 EmptyMer 09 Déc 2020, 13:49

Toujours un bonheur à suivre, même si pour la plupart d'entre nous il ne s'agit pas d'apprendre de nouveaux trucs - le savoir-faire de base nous fait totalement défaut - mais simplement de comprendre comment tu fais : merci donc pour tes explications détaillées et claires.

Un autre, vite !

Stéphane
Revenir en haut Aller en bas
domicoque
Major
Major



Localisation : Lorient 56100
Navire préféré : Sous_marins

Sous-marin le Biber 1/20 sur plan - Page 9 Empty
MessageSujet: Re: Sous-marin le Biber 1/20 sur plan   Sous-marin le Biber 1/20 sur plan - Page 9 EmptyMer 09 Déc 2020, 14:01

Merci Stéphane . Justement pour le prochain je recherche plans , photos et documentation sur le mini
sous-marin allemand ,le Molch .
Revenir en haut Aller en bas
embleme
Second Maître
Second Maître
embleme


Localisation : castelsarrasin 82
Navire préféré : S 100 1/35

Sous-marin le Biber 1/20 sur plan - Page 9 Empty
MessageSujet: Re: Sous-marin le Biber 1/20 sur plan   Sous-marin le Biber 1/20 sur plan - Page 9 EmptyJeu 10 Déc 2020, 10:00

Mon dieu c'est toujours aussi beau les mots manques  affraid Je me joins a stephane merci pour les explications sur le travail du métal.
Revenir en haut Aller en bas
domicoque
Major
Major



Localisation : Lorient 56100
Navire préféré : Sous_marins

Sous-marin le Biber 1/20 sur plan - Page 9 Empty
MessageSujet: Re: Sous-marin le Biber 1/20 sur plan   Sous-marin le Biber 1/20 sur plan - Page 9 EmptyJeu 10 Déc 2020, 10:18

Merci Emblème . En ce cas je continue . Comme je dis souvent , c'est très intéressant d'être curieux ...  Very Happy Very Happy Very Happy
Revenir en haut Aller en bas
domicoque
Major
Major



Localisation : Lorient 56100
Navire préféré : Sous_marins

Sous-marin le Biber 1/20 sur plan - Page 9 Empty
MessageSujet: Re: Sous-marin le Biber 1/20 sur plan   Sous-marin le Biber 1/20 sur plan - Page 9 EmptyJeu 10 Déc 2020, 10:22

Mise en place des boulons sur la flasque d'assemblage .

Sous-marin le Biber 1/20 sur plan - Page 9 Img_8113
Revenir en haut Aller en bas
domicoque
Major
Major



Localisation : Lorient 56100
Navire préféré : Sous_marins

Sous-marin le Biber 1/20 sur plan - Page 9 Empty
MessageSujet: Re: Sous-marin le Biber 1/20 sur plan   Sous-marin le Biber 1/20 sur plan - Page 9 EmptySam 12 Déc 2020, 16:58

Préparation des finitions .
Sous-marin le Biber 1/20 sur plan - Page 9 Img_8115

Vernissage des pièces à rapporter .



Sous-marin le Biber 1/20 sur plan - Page 9 Img_8116

Brossage avant mise en place .

Sous-marin le Biber 1/20 sur plan - Page 9 Img_8117
Revenir en haut Aller en bas
Contenu sponsorisé





Sous-marin le Biber 1/20 sur plan - Page 9 Empty
MessageSujet: Re: Sous-marin le Biber 1/20 sur plan   Sous-marin le Biber 1/20 sur plan - Page 9 Empty

Revenir en haut Aller en bas

Sous-marin le Biber 1/20 sur plan
Revenir en haut
Page 9 sur 10Aller à la page : Précédent  1, 2, 3, 4, 5, 6, 7, 8, 9, 10  Suivant

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
La Royale Modélisme :: CHANTIERS NAVALS :: ARSENAL COQUES GRISES-
Sauter vers:
