Tuto : Réaliser des plantes tropicales au traceur Silhouette

Bonsoir les amis,

il y a presque une année, je vous avez parlé d'une traceur de découpe et le prix de ce type de matériel a quand même bien baissé, j'ai donc craqué.

Le modèle que j'ai acheté est un modèle de base qui traite du format A4, ce qui est bien suffisant pour nos activités.

Qu'est ce qu'on peut faire avec un appareil comme cela : des loisirs créatifs. Du scapbooking, du flocage de vêtement personnalisé, de la création en habillement (et oui...), des petits emballages cadeaux, des pochoirs, des sticks autocollants.

Moi ce que j'y ai vu c'est : la réalisation de découpe dans les cartons, les feuilles de plastiques, la réalisation de masques pour nos camos, pouvoir substituer certaines décalcomanies par une peinture réelle : croix allemandes, étoiles US, lettres, chiffres et d'autres déco.

Je vous présente la machine ci dessous et vous montre mon premier test.



Elle est livrée avec son alimentation, un câble USB que l'on utilise ou pas car la machine est Bluetooth, et le petit bâton de rouge à lèvre blanc , qui est la lame de découpe.







La mise en route est simple : on branche sur le secteur, on met en place le bâton de rouge à lèvre et on met sous tension. Ca fait peur la première fois, car c'est quand même assez bruyant.

On allume l'ordinateur, celui çi reconnait le signal Bluetooth et c'est fini. Par contre il faut télécharger le logiciel gratuit d'utilisation (PC ou MAC) sur le site du constructeur. Il existe des versions expertes de ce logiciel mais qui sont payantes, mais nous n'en avons pas l'utilisation, car il est déjà bien complet comme cela.

Ce logiciel est très proche fonctionnellement d'un logiciel de de photos ou de dessin.



Alors après on fait ce que l'on veut, du dessin classique, des textes, des objets...

Moi j'ai réalisé ce test à partir d'une image récupérée sur le net. Cela fait plusieurs tests que je fais pour réaliser un palmier. Pour le tronc ça va, mais pour les feuilles c'est une autre histoire. J'ai testé la feuille d'aluminium (emballage ménager) : très long à découper. La feuille de papier, long à découper et lors de la mise en peinture ça frise de partout. Acheter de la PE chez Eduard ou Aber. 20 euros pour faire un palmier.

Alors comme j'ai un projet que je vais débuter ces jours ci et qui aura pour thème une patrouille en bord de jungle vietnamienne, je voulais pouvoir réaliser des palmiers qui font bien réels. Avec de la feuille d'acétate de 0,10 mm, ça garde de la tenue, tout en étant très fin.




Ce logiciel permet de vectoriser les images, de les retravailler, les dimensionner...(Le tracé rouge sur l'écran de mon MAC représente le tracé de découpe)

Premier test sur un morceau de carton de piètre qualité (Chemise à dossier)




Voilà le résultat obtenu avec un carton qui n'est pas adapté.

J'ai procédé à l'opération sur une feuille d'acétate (Feuille utilisée il y a quelques années pour passer des transparents au rétro-projecteur, ça ne nous rajeunit pas. )

La machine est livrée avec une feuille transport qui est "collante" repositionnable"




La feuille d'acétate




On la positionne sur la feuille de transport et c'est parti (La on se bouche les oreilles car c'est un peu bruyant tout de même)

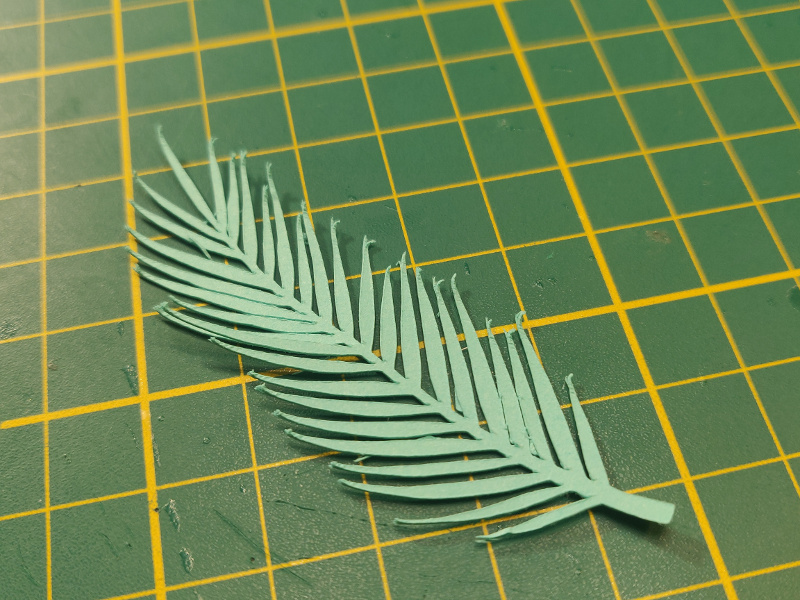

Et voilà le résultat obtenu après une vingtaine de seconde







Reste plus qu'a coller au dos un fil de laiton de 0,3 qui permettra de former la feuille et Hop atelier peinture. C'est d'un finesse remarquable et très solide.
Pour faire un palmier, il suffit de créer deux ou trois modèles différents de feuille, puis par copier coller remplir une feuille A4 et c'est fait.

Je vous ai montré pour une feuille de palmier mais on peut le faire pour d'autre type de végétation, des vitres de fenêtre cassées...

J'ai profité de ma commande pour acheter du film Oramask 5 mètres en 30 cm de large pour 18 euros, il y a de quoi faire.




Dés que j'en aurai l'occasion, j'alimenterai ce tutoriel sur la réalisation de masque.

Le principe est simple : pour remplacer une décalcomanie par une peinture (ce qui évite le silvering et fait plus réel), je scanne la feuille de décalcomanie, je colle l'image dans le logiciel et je fabrique les masques nécessaires.

Pour ceux que ça intéresse, il y a plein de tutoriel d'application sur Youtube.

Voila les amis pour cette petite démo.

Bonne soirée,

Amitiés,

Thierry

Merci Thierry, excellente initiative. Pour amortir la machine, faut vraiment être fana et productif. Mais ça fait  quand bien même un peu rêver

Sympa cette machine : montre nous quand tu veux tout ce qui en sort, j'aimerais bien voir !

Bonsoir Thierry,

Merci pour la présentation et les tests. Il me semble que les découpes les plus fines possibles sont de l'ordre de 0,5 mm avec ce modèle ?

Bonjour Thierry   une machine sympa qui ouvre de nouvelles possibilités Merci pour le partage

Bonjour les amis,

j'ai réalisé quatre feuilles de palmier et ai renforcé l'arrière avec du laiton de 0,3 mm pour représenter la nervure. Une fois peint je pense que cela va être super.  Les 4 feuilles sont identiques, il faudra que je crée deux autres formes et en mélangeant tout cela dans l'arbre, ça devrait le faire.










Bonne soirée à tous

Amitiés,

Thierry



C'est génial cet engin !!

Merci er bravo pour le tuto Thierry,
Juste pour savoir (et prévoir): quel est le prix approximatif de l'engin et où l'as tu trouvé ?

Bonsoir Cédric,

J'ai profité d'une promo sur Amazon à 170 euros, le prix est généralement autour de 190 euros.

Amitiés,

Thierry

super ! tu es a quelle échelle pour tes palmiers ?

Bonsoir Patrick,

l'échelle est au 1/35.

Amitiés,

Thierry

Ah oui, c'est très fin comme rendu ! Super ce truc... Dès que tu as d'autres exemples, n'hésite pas à nous montrer...

Bonsoir Thierry,

C'est très intéressant, merci à toi de nous le faire partager.

Amicalement

bonsoir les amis,

petite suite dans mes tests.

J'ai acheté des planches ETA, qui sont des planches papiers à utiliser pour faire des dioramas. Je les ai scanné, comme ça je suis sûr d'avoir la bonne échelle.

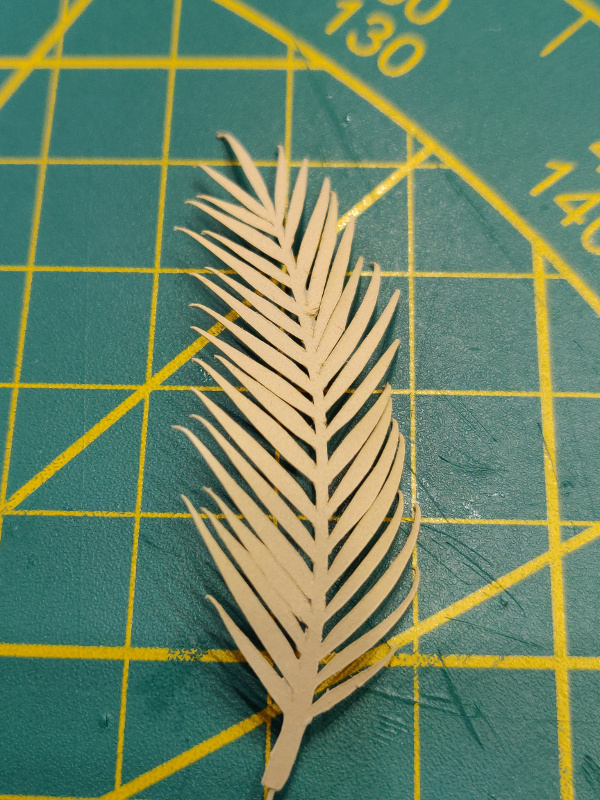

J'ai réalisé sans difficultés les découpes des plantes ci dessus. Il me reste à trouver des fougères qui ont un dentelle très fin pour tester.

J'ai pu réaliser avec la machine des découpes très fines dans du PVC de 98 microns.

Le montage est réalisé après avec du fil de cuivre ou de laiton de diamètre 0,1 mm, 0,2 mm ou 0,3mm.



Le collage est réalisé à la colle 21




Application d'un point de colle pour mettre la tige en contact et avec la seringue qui contient un accélérateur de CyanoAcrylate, une pointe sur la zone de contact et c'est fait. Il suffit après de poursuivre le collage de la tige en donnant la forme que l'on veut.




Différents exemples ci dessous

Des feuilles de palmiers













d'autres plantes tropicales










J'ai aussi essayer une mise en forme à chaud avec un petit décaper thermique à faible puissance, pas de problème.

Après ces étapes, un coup d'apprêt et il y plus qu'à peindre. A suivre donc.

Bonne soirée à tous,

Amitiés,

Thierry

Super !!

Excellent rendu!! Grande hâte de voir tout cela avec la peinture...et surtout avec la mise en situation!
Bien à toi!

Bonjour les amis,

j'ai poursuivi mes travaux d'expérimentation. J'ai remarqué que le PVC transparent que j'utilisais était assez désaffutant pour la lame qui sur des longs travaux, chauffait et se retrouvait enrobée de PVC, réduisant ainsi ces capacités de coupe.

Le film que j'utilisai faisait 90 microns d'épaisseur.




J'ai finalement trouvé dans mes réserves, un papier à esquisses de qualité qui lui fait aussi 90 microns et le résultat est superbe. Le matériau offre un rendu encore mieux, car moins rigide, on souffle un peu et on a l'impression de voir du vent qui soulève les feuilles. On peut lui donner une forme plus facilement en plus.




Pour le montage des nervures en cuivre/laiton, la colle blanche suffit.







voilà la petite collection que j'ai commencé à me constituer pour mon diorama sur le Vietnam




Puis j'ai passé sur ce beau monde une couche d'apprêt à l'Aérographe.

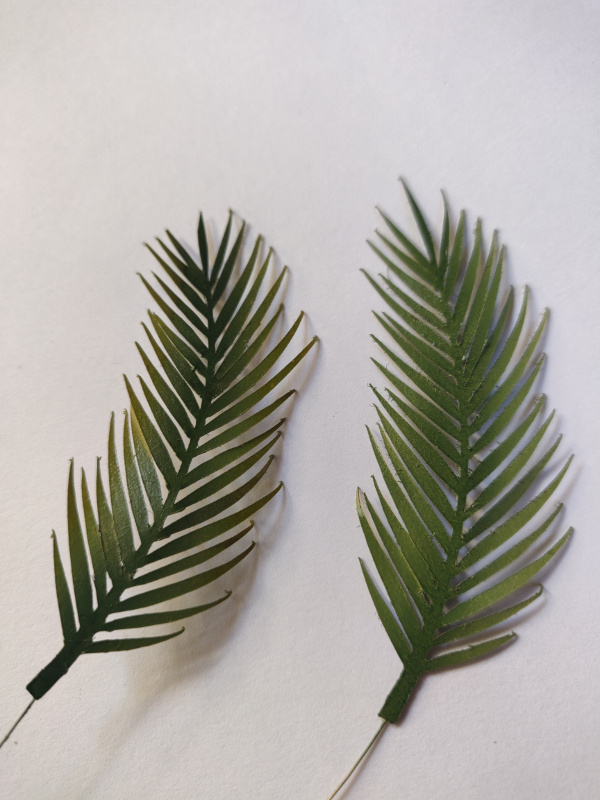

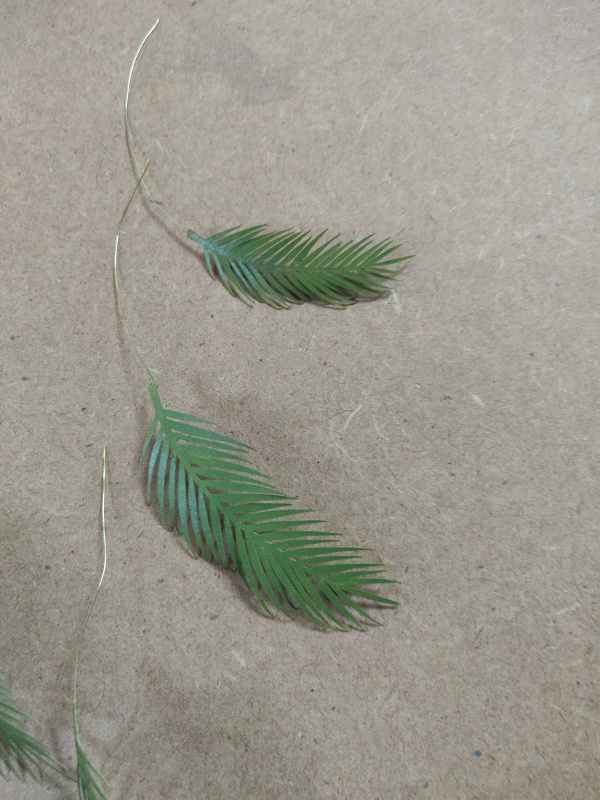

Quatre types de feuilles de palmier différentes
















D'autres plantes tropicales



















Je vais poursuivre ma recherche, notamment sur des fougères et des plantes de bords de marc du type jonc...


Voilà les amis, ça progresse .

Bonne après midi,

Amitiés,

Thierry

Un résultat réellement bluffant !

Bonjour Thierry   elles sont confinées, elles sont pâles, elles manquent de  .... super travail ma fille en à une et sans sert pour ses motifs auto-collants qu'elle créait en couture Je lui  ai demandé de voir pour me sortir des noms de bateaux sur ce principe   Très belle "jungle" la mise en couleur devrait leur donnée la vie   Bonne suite

Bonjour

P’tin tout ça découpé à la main...je suis bluffé
Éric

Bonjour les amis,

merci pour vos commentaires

Amitiés,

Thierry

Bonjour,

C'est vraiment très beau et riche de détails.

C'est très prometteur pour la suite.

J'ai pu voir une imprimante 3D professionnelle réaliser se type de détail et c'est vraiment bluffant.

Amitiés

Bonjour tout le monde,

j'ai poursuivi mes tests par la réalisation de fougères, toujours pour mon diorama sur le Vietnam avec le M551 Sheridan.

J'avais en stock des fougères en photodécoupe Eduard. Je les ai mis en place sur une feuille blanche et les ai scanné.







Puis, avec le logiciel Silhouette, j'ai vectorisé les différents modèles de feuilles de fougères.




Par contre j'ai du changé de type de papier. Le papier esquisse était un peu trop épais pour ces découpes aussi fines et avait tendance à faire des peluches. J'ai donc testé avec un papier blanc 120 grammes pour impression laser et le résultat est très satisfaisant.










Une planche complète après découpe et retrait des pourtours.

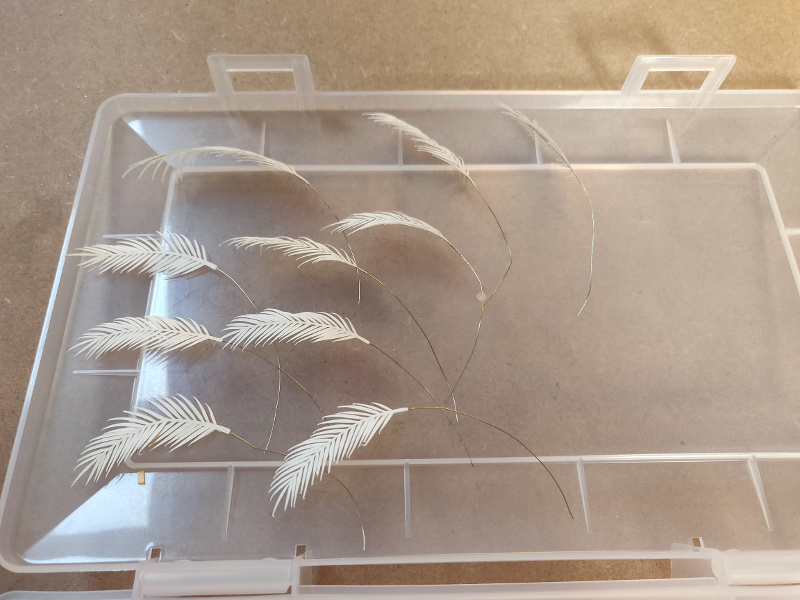

Mise en place d'une âme en cuivre de 20 microns pour représenter la nervure centrale, collée à la colle blanche Ammo Mig.

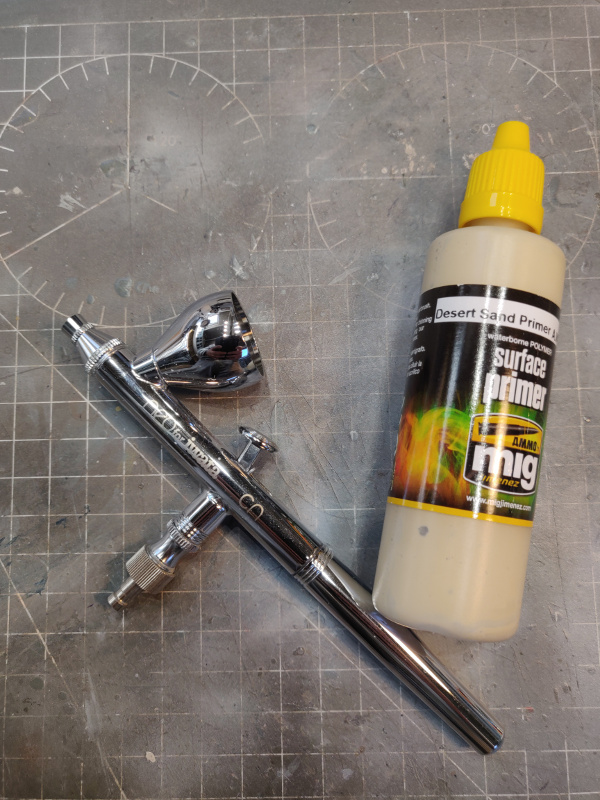

Puis passage à l'Aérographe d'un apprêt Ammo Mig couleur sable, sans dilution avec une aiguille de 0,3  et une pression de 1,2 bar.







Après 24 heures de séchage, j'ai réalisé la mise en peinture des feuilles de palmier.

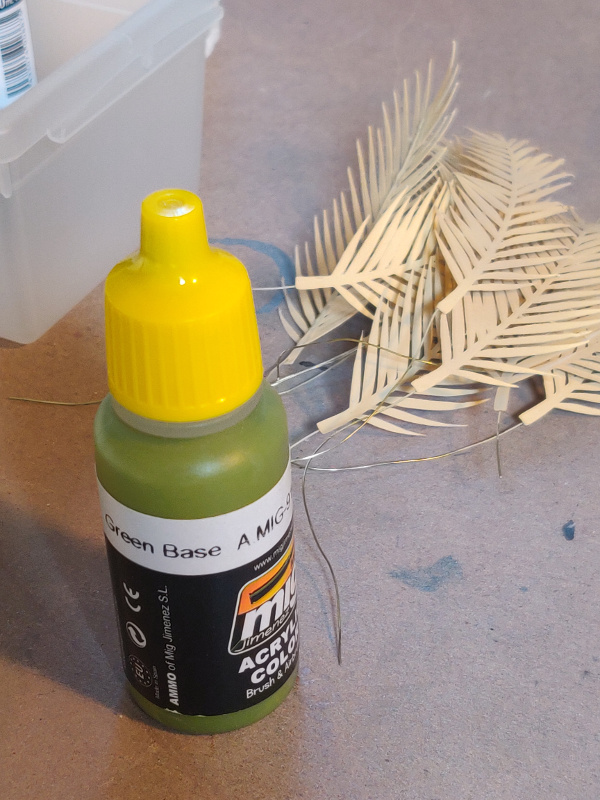

La couleur de base utilisée est le Geen base Ammo Mig, dilué à 50% passé à l'Aérographe avec une aiguillette 0,35 et une pression de 0,8 bars.













La seconde étape est de faire ressortir en plus foncé la nervure central. J'avais acheté avant le confinement le nouveau produit Ammo Mig nommé Shader pour le tester. Je pense que ce produit n'est pas une peinture acrylique, mais plutôt une encre à base acrylique. La teinte est très dilué, très discrète un peu comme un lavis encore plus dilué. Il s'applique mieux qu'un lavis, car il ne sèche pas sur l'aiguille de l'Aérographe et les pigments sont beaucoup plus fins et apporte un résultat tout en transparence.



Voilà le résultat obtenu qui a nécessité 3 à 4 passages recto verso.

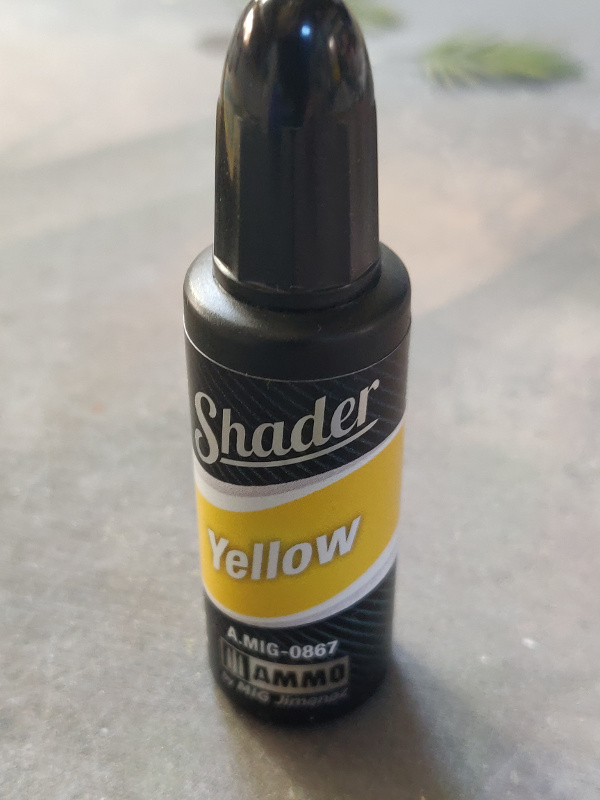

De la même manière, j'ai appliqué un Shader de couleur Jaune sur le bout des feuilles.









Le résultat est tout en finesse et c'est ce que je souhaitais.







L'étape suivante a été de réaliser des palmes qui commençaient à se dessécher ou complètement sèches.

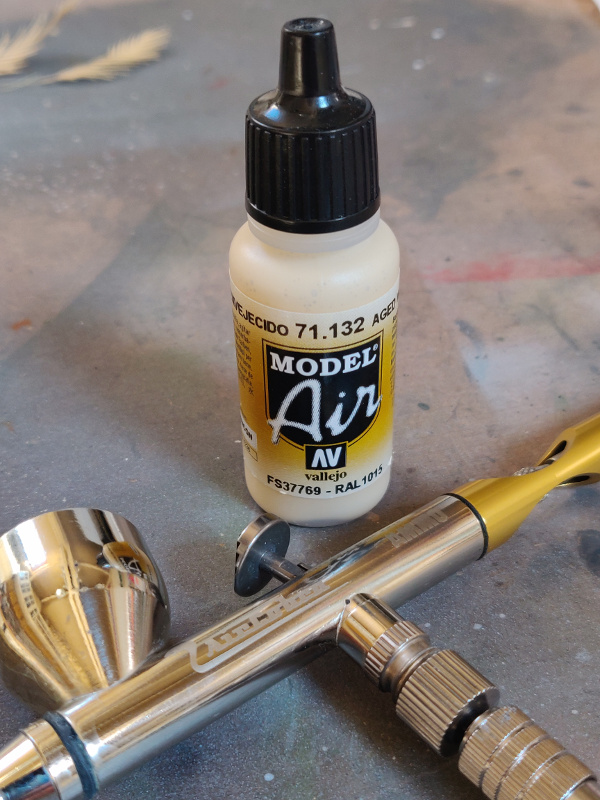

La peinture de base utilisée est un Aged White Vallejo, passé à l'Aérographe avec une buse de 0,35, dilué à 50% et à une pression de 0,8 bars.







Les nervures centrales ont été marquées avec la teinte Sand Brown Vallejo, diluée à 75% et passée à l'Aérographe, aiguille de 0,2 et une pression de 0,8 bars.







Puis application de la teinte Shadow Rust Ammo Mig, dans les mêmes conditions avec les mêmes réglages.










[url=https://servimg.com/view/19810468/5081]
[/url]







Je trouve le résultat assez réussi. Il reste à passer un vernis sur tout cela et se sera bon.

Voilà les amis.

N'hésitez pas à apporter vos commentaires.

Passez un bon dimanche et prenez soin de vous.

Amitiés,

Thierry

Bonjour Thierry   Quand je vois le nombre d'opérations sur une seule palme je suis admiratif , le résultat est bluffant. J'attends avec impatience la réalisation de l'ensembles    Bonne suite

Bonjour,

merci les amis pour vos commentaires.

Bon dimanche.

Prenez soin de vous,

amitiés,

Thierry

Bonjour les amis

J'ai poursuivi mes travaux de peinture sur les fougères.

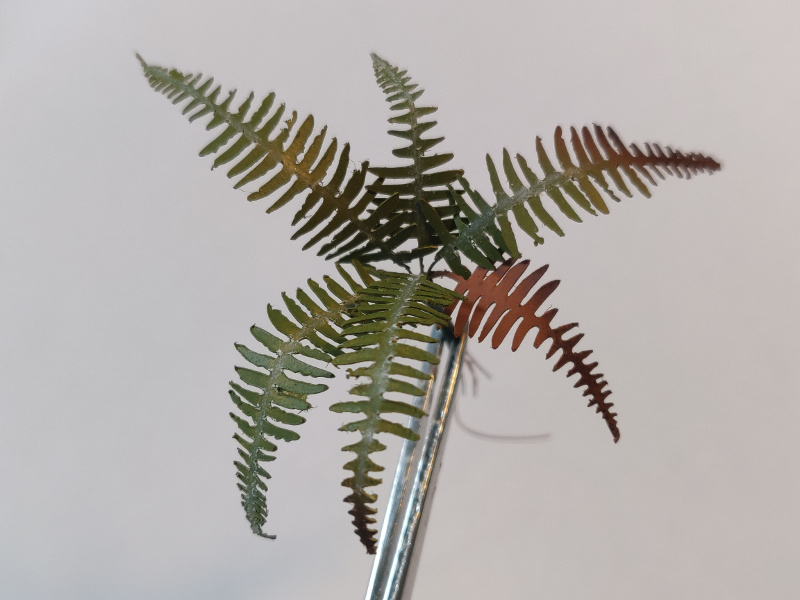

La méthode appliquée est la même que pour les feuilles de palmiers dans le post précédent.

Voilà le résultat.













La nervure centrale a été traitée avec un crayon blanc aquarellable AK.



Voilà les amis, bientôt d'autres plantes tropicales à venir.

N'hésitez pas à apporter vos commentaires.

Bonne journée et prenez soin de vous.

Amitiés,

Thierry

joli c est superbe

Bonjour Thierry,

J'ai une petite question sur cette machine (que j'envisage sérieusement d'acheter, ou un modèle similaire) : quelles sont les limites en taille de découpes ?
Je demande ceci car je voudrais réaliser le monogramme de l'empereur Guillaume II pour un kit au 1/350ème ce qui  représente une pièce de plus ou moins 5 mm de haut.

PS: j'ai commencé la lecture de ton précédent poste sur la peinture des feuilles de palmiers, après la couche de base je me suis dit que j'allais te taquiner en te proposant de faire un weathering complet...et puis j'ai lu la suite

Bonjour les amis,

merci pour vos commentaires.

@Cédric : ce n'est pas tant la taille qui pose problème car la découpe peut être très fine. C'est plus la complexité du motif qui peut poser problème en terme de fragilité après découpe.

Amitiés,

Thierry

Merci Thierry

Pour la fragilité il faudra en tenir compte bien sur mais c'est pour coller sur une coque donc à priori à part la manutention de la machine vers la coque cela devrait être faisable avec un peu de doigté.

J'ai vu qu'il y avait plusieurs marques qui commercialisaient ce type d'engin, je poursuis mes recherches à ce sujet avant de me décider.

Merci encore pour ta réponse (et tes tutos de combat !)

Bonjour les amis,

j'ai poursuivi mes réalisations sur les plantes tropicales. Je vous rappelle que ces plantes tropicales iront prendre place sur le diorama Vietnam avec le M551 Sheridan dont vous pouvez retrouver le montage ici https://www.laroyale-modelisme.net/t24478-m551-sheridan-1-35-tamiya-vietnam-1969-avec-diorama-par-thimarie

Réalisation d'une nouvelle catégorie de plantes avec les peintures et encres suivantes :

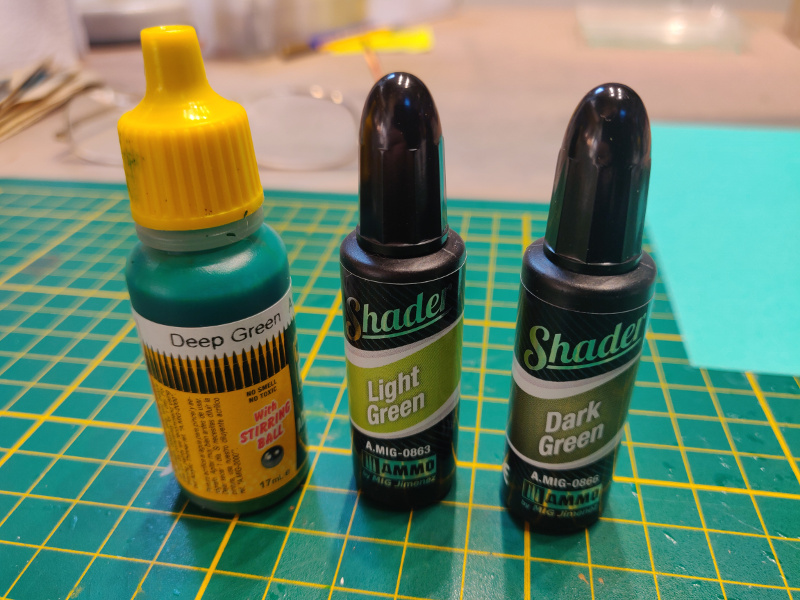

La base de la feuille est du Deep Green Ammo Mig, éclairci au centre avec le Shader light green et assombri sur les bords avec le dark green




J'ai aussi réalisé des tests d'assemblage des plantes en commençant par les fougères.

Pour cela, j'ai utilisé de la gaine thermo-rétractable à la chaleur.






J'ai réalisé un test avec 6 fils en cuivre de 200 microns




Mise en application pour la confection d'une fougère:

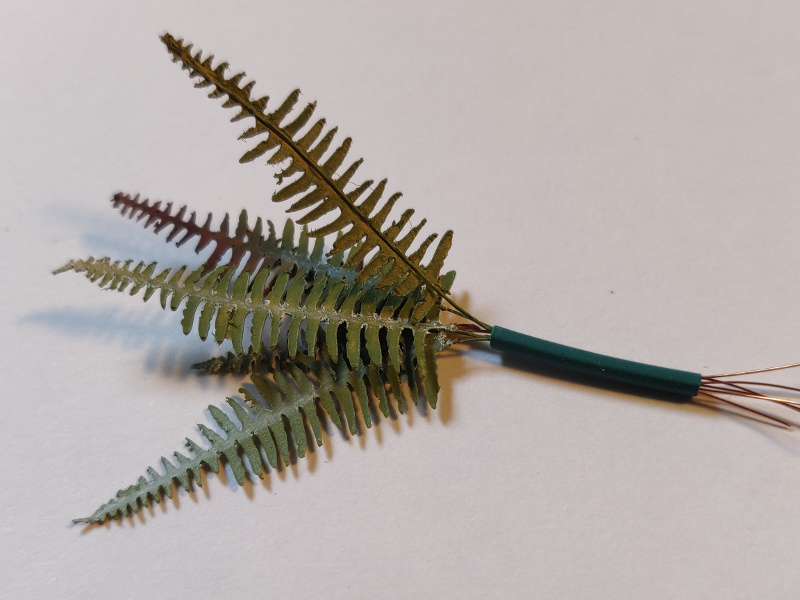

Voilà ce que cela donne : le positionnement et la mise en forme des feuilles sont réalisés sans problème après rétractation de la gaine sous l'action de la chaleur de la flamme du briquet.







Je suis plutôt satisfait par le résultat.

N'hésitez pas à apporter vos remarques et commentaires.

Bon week end à toutes et à tous.

Amitiés,

Thierry

Bonjour les amis,

une petite avancée cette après midi avec la réalisation de nouvelles plantes tropicales.

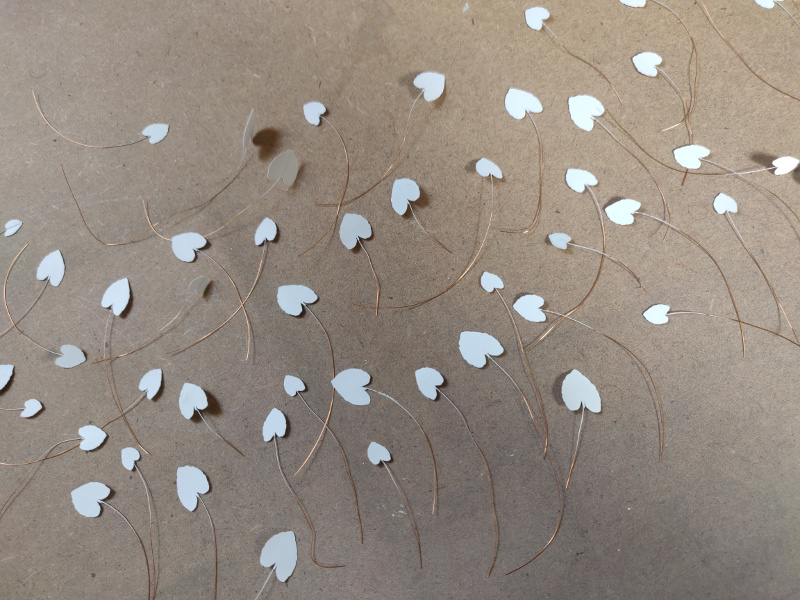

Celles ci ont été apprété avec le One Shot Primer Blanc Ammo Mig, utilisé pur avec une buse de 0,4 et une pression de 1,2 bars.
J'ai opté pour cette teinte blanche car la feuille a vocation a être d'un vert très clair avec un bout de feuille dans les teintes jaune orangé.

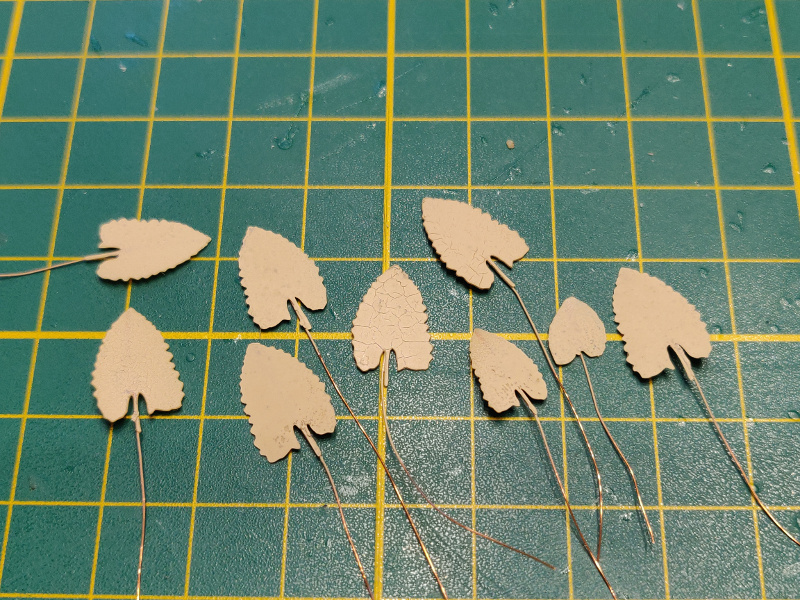

J'ai aussi procédé à l'assemblage des fougères. Ces fougères sont la représentation du contenu d'une feuille A4.

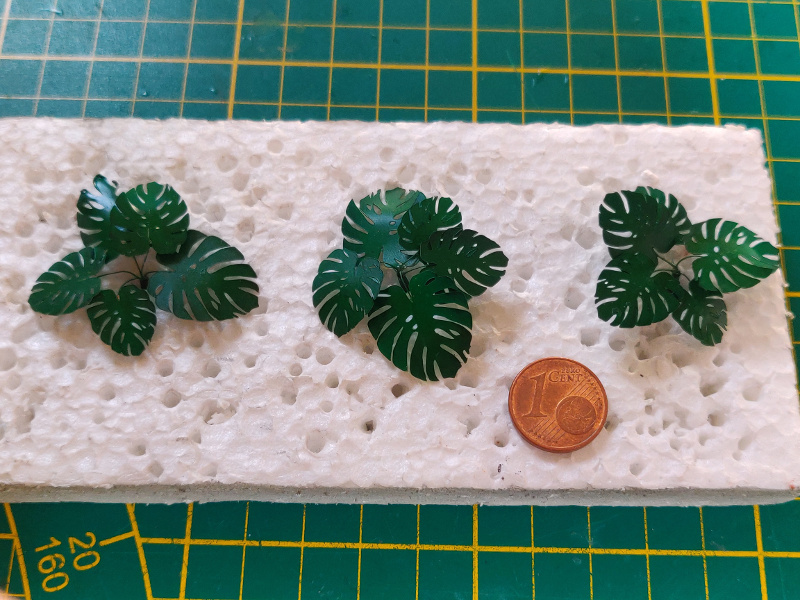

Assemblage de quelques Monstera.






Je trouve que l'aspect est plutôt réaliste et je vais poursuivre dans ce sens avec d'autres types de plantes tropicales.

Comme d'habitude, n'hésitez pas à apporter vos commentaires et vos remarques.

Bonne soirée à tous et prenez soin de vous.

Amitiés,

Thierry

des commentaires ?  oui juste un ,c est une tuerie ,et j ai hâte de voir ça en situation

Merci Patrick

Prends soin de toi

Amitiés,

Thierry

toi aussi merci

Bonsoir les amis.

J'ai complété ma collection de plantes tropicales dans le cadre du diorama sur le Vietnam que je prépare. Vous pouvez retrouver le montage du M551 Sheridan en suivant ce lien https://www.laroyale-modelisme.net/t24478-m551-sheridan-1-35-tamiya-vietnam-1969-avec-diorama-par-thimarie

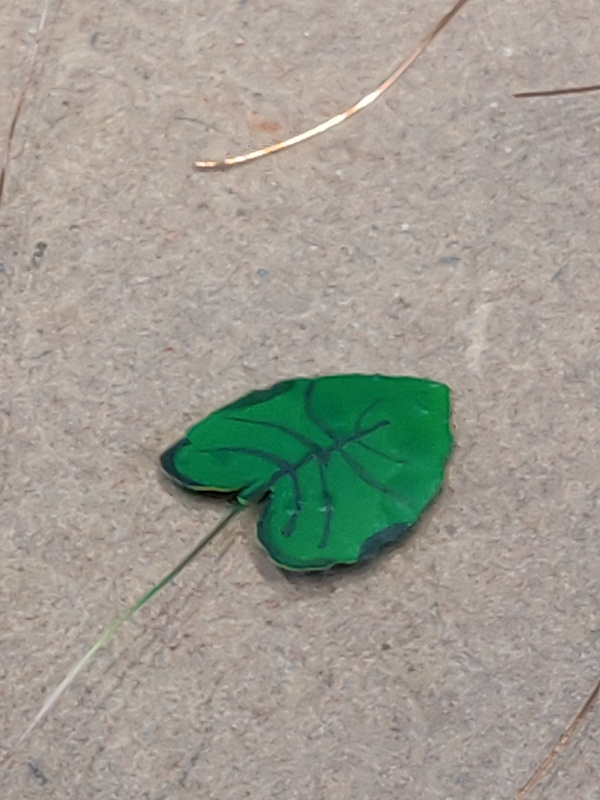

Le nouveau modèle est une approche de cette plante

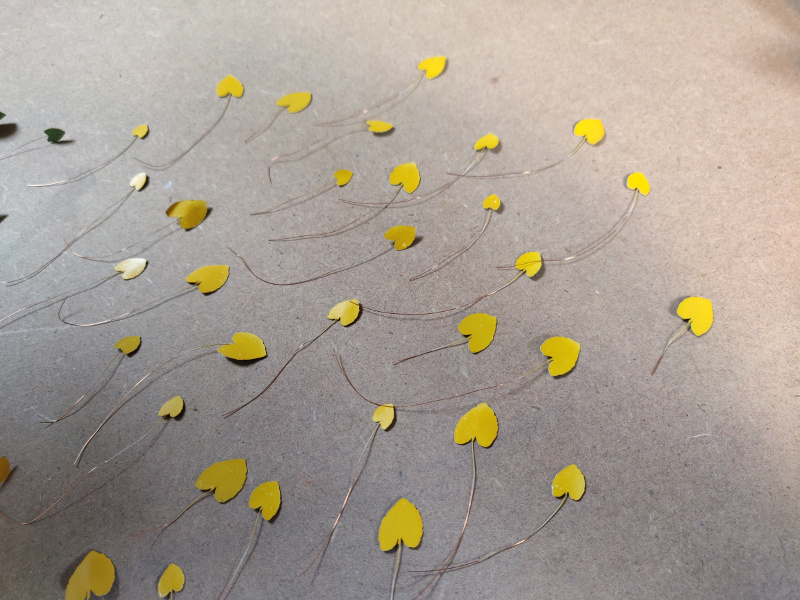

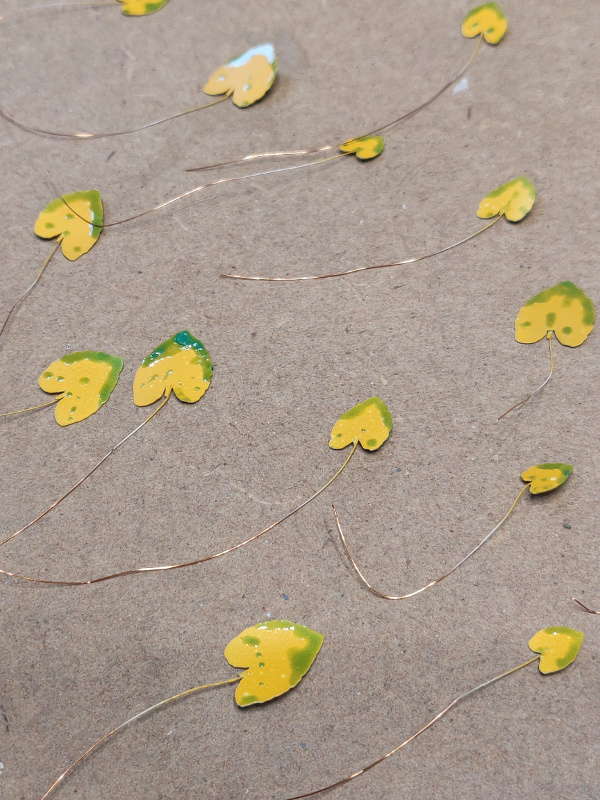

Le verso de la feuille est peint à l'Aérographe avec une teinte vert pale constituée de 60% de Duck Egg, 30% deDeep Green et 10% de Dark Green. Cette teinte obtenue est diluée à 50% et appliquée à l'Aérographe avec une aiguille de 0,2 à une pression de 0,8 bars.

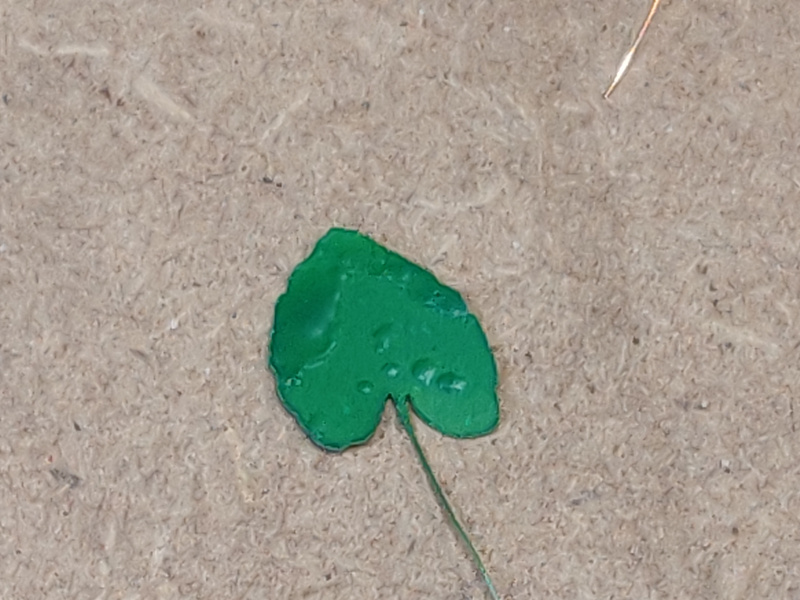

Le recto quand à lui est peint avec les mêmes réglages avec une couleur jaune Ammo Mig.







Après 24 heures de séchage, j'applique du Maskol en essayant de représenter la géométrie des feuilles originales.

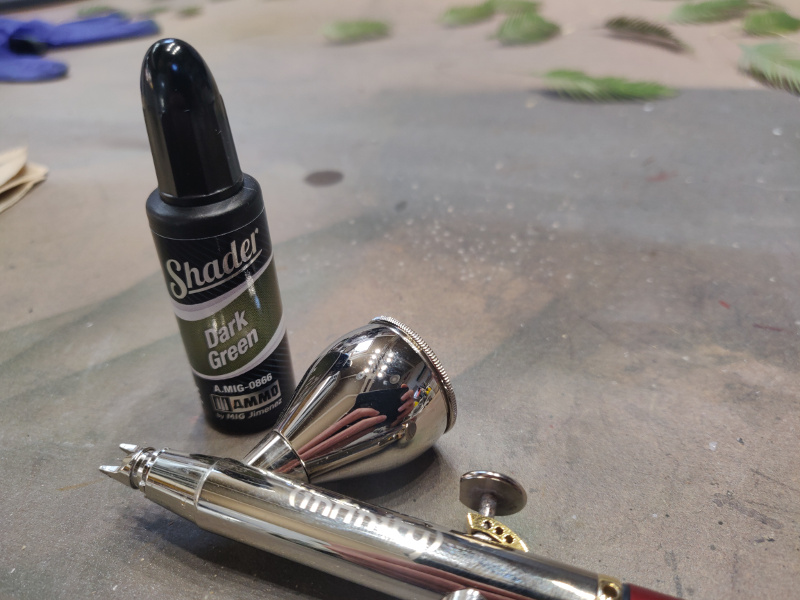

J'ai ensuite préparé la teinte verte à appliquer qui est une peinture Vallejo Model Color Verde Oscuro. La Model Color ne peut pas être utilisée telle quelle dans un Aérographe, non seulement j'ai réalisé une dilution de 70% avec le Thinner de la marque, mais j'ai aussi rajouté deux gouttes de Flow Improver (fluidifiant) pour 10 gouttes de peinture, sinon en moins de deux la buse est bouchée. La buse utilisée est une 0,2, avec une pression de 0,8 bars car la peinture est très liquide.











Puis, réalisation des nervures avec une teinte 70% Verde Oscuro et 30% Gris Oscuro, diluée à l'eau et appliquée avec un pinceau 10/0.










Puis j'ai appliqué à l'Aérographe une passe fine de Light Green Ammo Mig, dilué à 75% avec une buse de 0,2 à 0,8 bars de pression, afin de fondre un peu les teintes de la feuille et de la nervure.

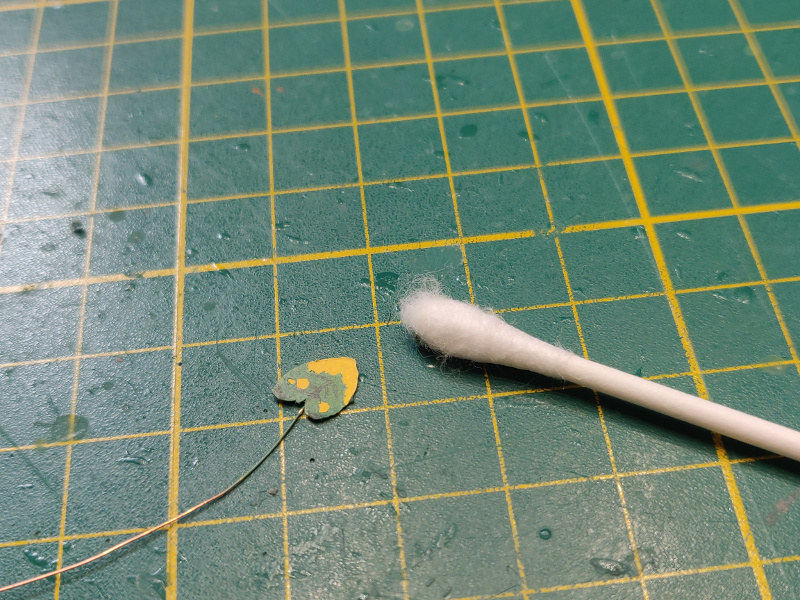

Après 24 heures de séchage, le Maskol est retiré délicatement avec un coton tige. Ca part sans problèmes.

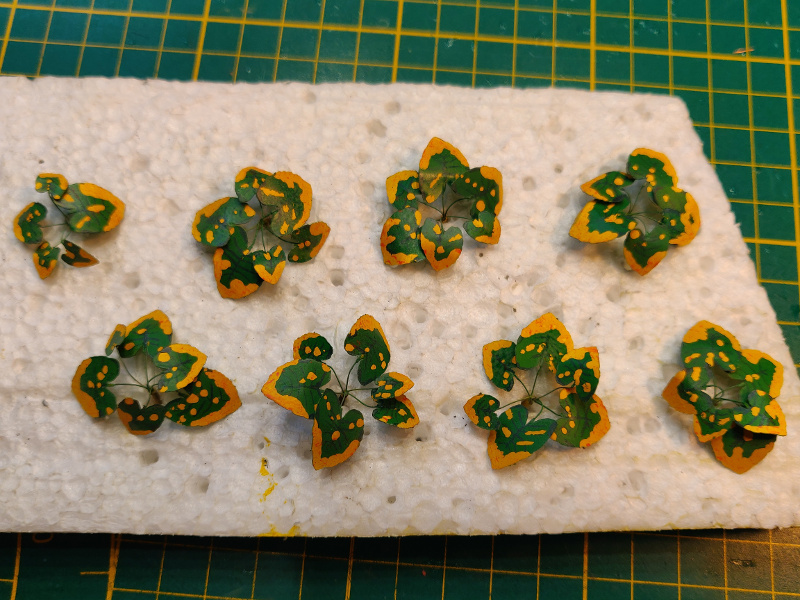

Pour finir, j'ai réalisé un "Chipping" très léger avec une teinte orange Ammo Mig appliqué avec une mousse assez aérée.
