USS Hannah (base ZHL Model 1/48°) par Fred P.

Merci à vous tous,
Troyti, je suppose que tu voulais écrire "intéressant"
A+
Fred

Bonjour Fred P.

Peu importe le kit que tu as entre tes mains, tu le réalises toujours avec doigtés.

C'est un très bon kit pour se familiariser avec l'arsenal sans avoir à investir dans l'outillage d'un menuisier.
Après kit officieux ou non, il est onéreux à la base, vu la qualité, c'est pas du vol j'ai l'impression.

Alex

Bonjour Fred,

C'est simplement splendide, vraiment un excellent chantier que tu nous propose là.

Excellente continuation  et bien à toi!

bonsoir Fred,
j’ai corrigé mon erreur! ce clavier n'en fait qu'a sa tête!
bonne continuation
thierry

c est vraiment superbe

Salut Fred. Je découvre cette nouvelle réalisation ; comment ai-je pu louper le démarrage ?
Un régal technique rondement mené et un descriptif plein de trucs, comd'hab, avec un souvenir nostalgique sur le process de cintrage de virure .
Je note qu'au vu des tranches de couple brunies par le laser, tu les chanfreines au fur et à mesure du bordage, non ?

Bonsoir Yves,
Les parties noires vont être coupées (elles le sont déjà mais je n'ai pas encore fait les photos). Elles ne servent que pour le chantier quille en l'air.

Pour Ekis : les oeuvres vives ne sont pas prévues pour être bordées, afin de laisser la structure visible.

Amitiés.
Fred

bonjour Fred !! alors là mon gars chapeau !!! une superbe réalisation !! j'en était sur !!!  un grand bravo  :bravo...:un véritable arsenal  !! oui un cote ouvert si tu veux c'est bon , comme mon amarante bonne continuation VIVE la suite

Fred P. a écrit:

Les parties noires vont être coupées (elles le sont déjà mais je n'ai pas encore fait les photos). Elles ne servent que pour le chantier quille en l'air.

Oui, j'ai un peu trop écrit rapidement mon post et je suis aperçu rapidement de la bévue ; vu l'heure tardive, j'ai pensé corriger ce matin. Désolé !

Bonsoir Fred

encore une belle oeuvre en cours. Bravo, c'est magnifique et quelle dextérité.

Amitiés

Thierry

Vraiment étonnant moitie kit moitie arsenal comme dit l'ancien "chinoiseries"
Mais cela est intéressant et je vais suivre
A+ jean claude

Bonsoir à tous,

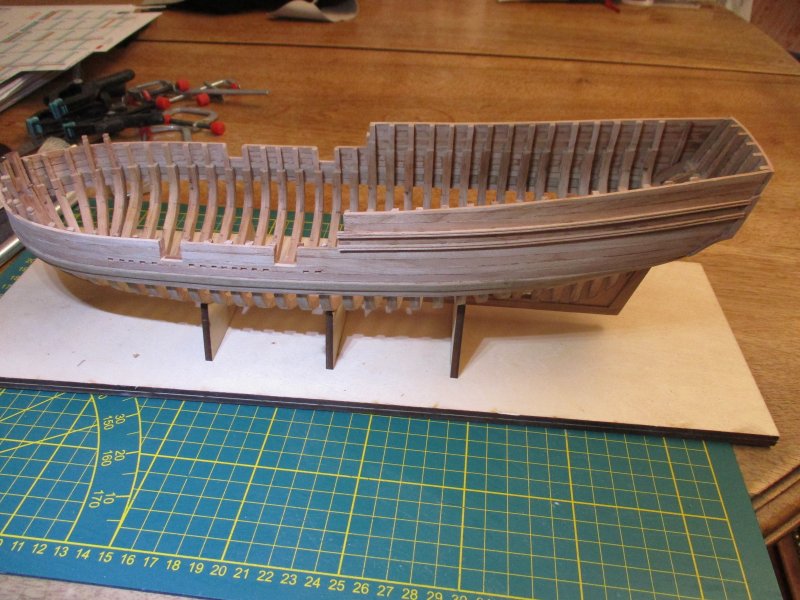

Encore quelques avancées et une coque qui commence à ressembler à un bateau

Les jambettes sont coupées au raz de la coque, sauf 2 qui seront les bittons d'ancre :

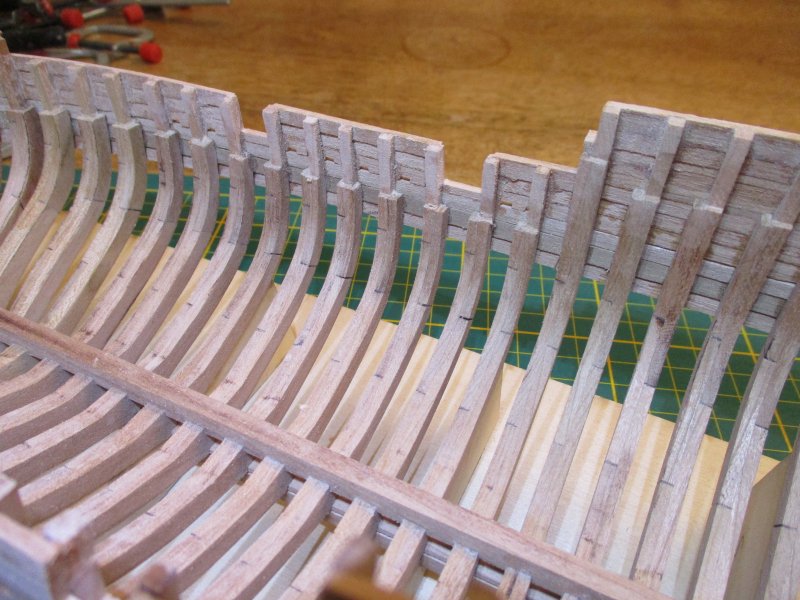

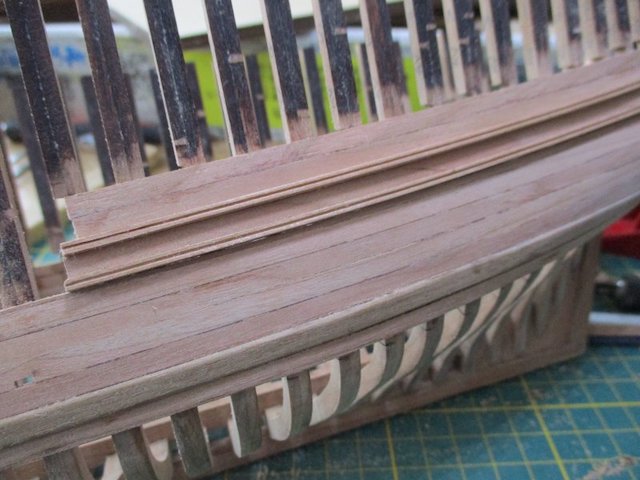

Travail un peu casse-pied de réduction de la taille des couples pour obtenir les jambettes de pavois. Ce n'est pas très accessible et mes outils se prêtent mal à l'exercice. J'ai un peu de mal aussi avec les traces de colle à l'intérieur et j'aurais dû poncer les lattes côté intérieur avant de les coller :

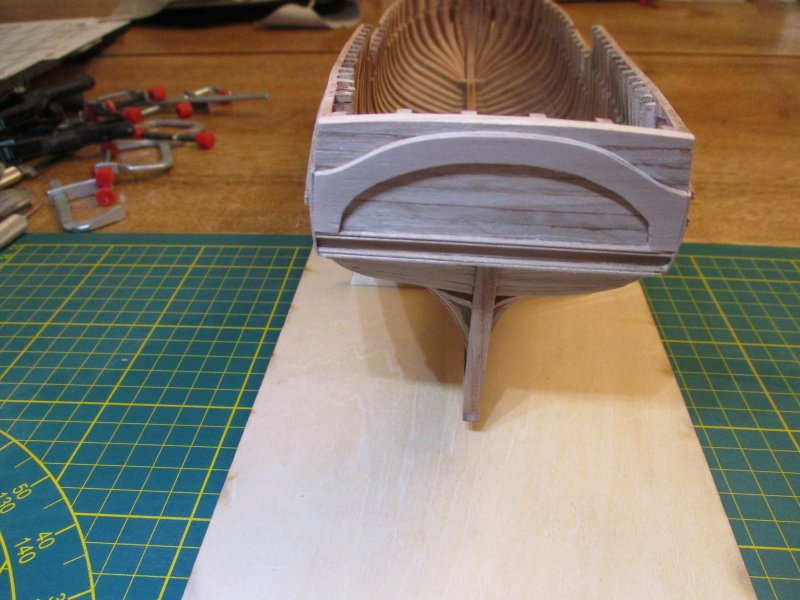

Le tableau arrière un peu à mon idée car il n'est pas détaillé sur les plans.


Encore quelques traces de colle à supprimer...

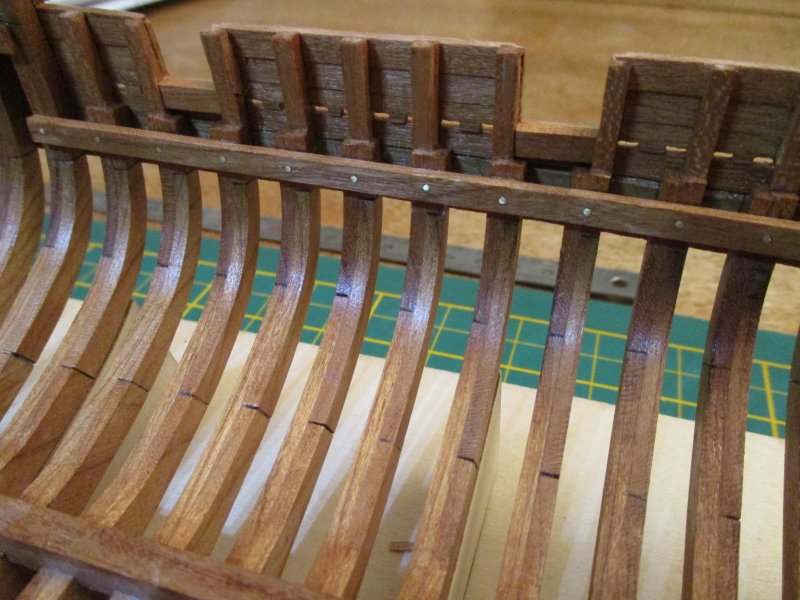

Détail des sabords et dalots :

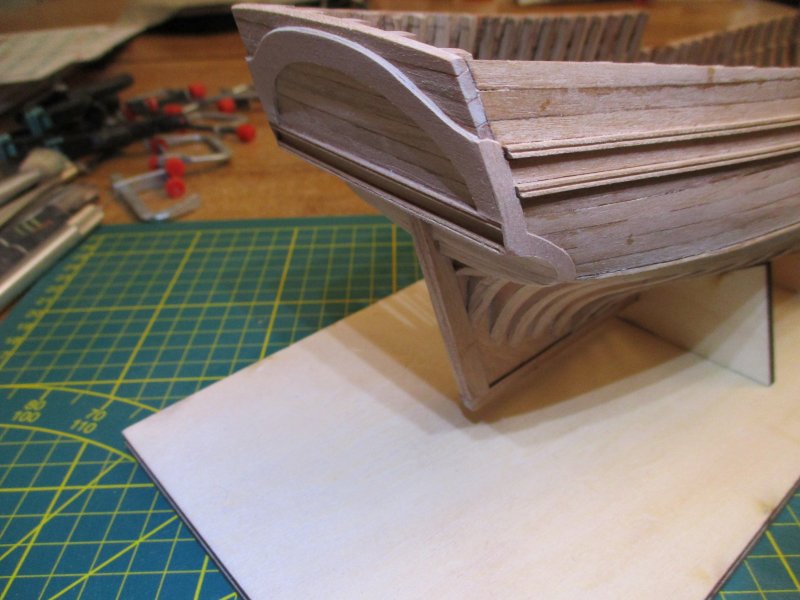

L'arcasse vue de l'intérieur. A bâbord les jambettes ne sont pas encore faites :


Tout ça est un peu poussiéreux et rendra sans doute mieux avec le vernis.

Amitiés.
Fred

Bonsoir Fred,

quel taf, c'est superbe, net et précis.

Amitiés,

Thierry

Jolie colonne vertébrale !
Avec quel(s) outil(s) tu réduis les couples ?

Avec des cutters et des cales à poncer. J'ai acheté exprès un set de 6 mini-ciseaux à bois (chez Multirex pour les citer) qui est le top du merdique . Ils ne sont pas affutés et sont en inox qui est connu pour mal s'affûter.  Encore un achat inutile...
Amitiés.
Fred

Bonsoir à tous,
Je me suis consacré ce soir à un essai de pont. Je l'ai déjà dit sur ce forum, j'aime faire les ponts
Comme cette construction est censée se rapprocher de l'arsenal, je me suis mis en tête de réaliser les pont comme les vrais, en planches et calfatage au goudron.
Mais un essai est nécessaire pour valider mon idée...

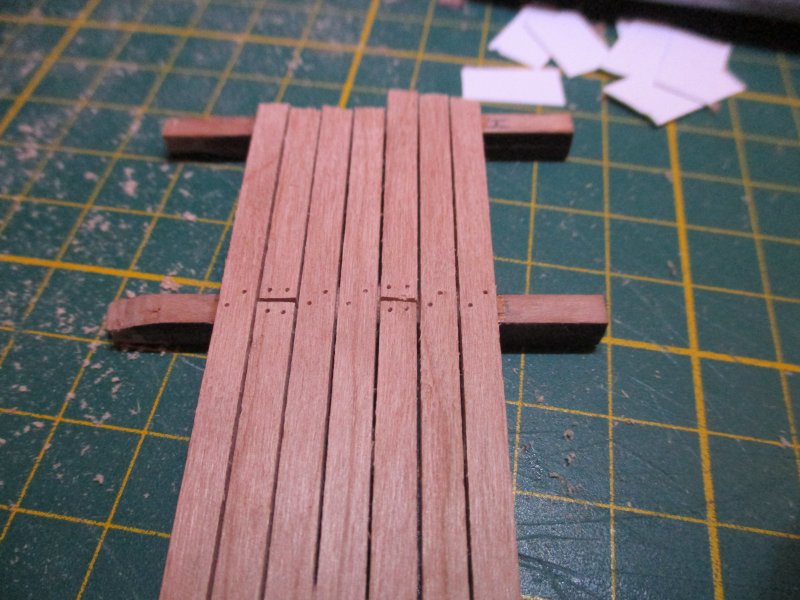

J'ai donc réalisé un bout de pont sur barrots en laissant un petit espace entre chaque planche, réglé par des petits bouts de carton :


J'ai fait aussi les trous de clous (diamètre 0,5mm). Ils ne sont pas très réguliers car je suis en mode bouillon :


Ensuite on garni tout avec le calfatage :


Après un travail assez fastidieux de ponçage, grattage, regarnissage, regrattage :


Le résultat ne me satisfait qu'à moitié :|


Je n'ai bien sûr pas utilisé du vrai goudron mais ce produit :


Ça mérite sans doute un nouvel essai...

Amitiés.
Fred

Bonjour Fred,

tu pourrais peut être essayer du papier Canson noir assez épais, coupé en lanière de l'épaisseur de ton plancher et que tu positionne entre les lames ?

Bon courage pour la suite,

amitiés,

Thierry

Bonjour Thierry,
C'est ce que j'ai fait jusqu'à présent (Pen Duick, Cutty Sark, Santa Lucia, Altaïr). Je voulais innover un peu
Amitiés.
Fred

Re-bonjour Fred,

une autre idée à te proposer, du Masking Putty Mig Ammo. C'est une sorte de pâte à modeler de couleur noir. Tu pourrais faire des petits boudins et les insérer entre tes lames de ponts puis araser au cutter et ça tient bien. En plus ça ne tache pas.
Je m'en sert pour faire les masquages de Camo pour mes maquettes plastiques.

Je te mets le lien Mig Ammo et ils en vendent en France chez Oupsmodel.

https://www.migjimenez.com/en/accessories/524-camouflage-masking-putty.html

Amitiés,

Thierry

Excellente idée ça !!
Ça semble répondre à ton problème, Fred, non ?

Super !!!

THIMARIE a écrit:

une autre idée à te proposer, du Masking Putty Mig Ammo. C'est une sorte de pâte à modeler de couleur noir. Tu pourrais faire des petits boudins et les insérer entre tes lames de ponts puis araser au cutter et ça tient bien. En plus ça ne tache pas.
Je m'en sert pour faire les masquages de Camo pour mes maquettes plastiques.

Bonsoir,
Les espaces entre les lattes font 0,4mm. Je ne me vois pas faire des boudins aussi fins
Amitiés.
Fred

Bonjour Fred,

oui 0,4 mm c'est pas large. Tu peux peut être utiliser du fil de pêche en carbone d'un diamètre de 0,4 mm comme je l'ai fait pour mon Astrolabe. Je te mets le lien si tu veux voir ce que cela donne.
http://naval.forumactif.fr/t20506-l-astrolabe-coque-cuivree-au-1-50-mantua-avec-modification-plans-aamm

C'est vers le milieu de la première page.

Amitiés,

Thierry

Bonsoir à tous,
Pas de révolution dans la construction mais des petites avancées assez longues à réaliser car maintenant tout se fait à partir de planches, avec un plan assez succinct.

Les emplantures de mâts :


L'emplanture de misaine, en place :


L'ajustage du barrot du tableau avec ses 6 encoches en biais m'a pris pas mal de temps :


La bauquière qui va supporter les barrots du pont :


L'intérieur a reçu deux couches de vernis car il va devenir de moins en moins accessible :


Une vue d'ensemble pour finir :


Voilà, ça avance doucement mais ça avance. C'est plaisant de faire une "vraie" charpente.

Amitiés.
Fred

Superbe !
Je ne vois même pas quoi écrire d'autre... Vraiment j'aime beaucoup : bravo !

Merci Ekis
Je pense que ce modèle te plairait bien à construire.
Amitiés.
Fred

Wahouuu! Qu'est ce que c'est beau!!!! ...la vue d'ensemble de la charpente est juste une petite merveille!

Bonjour Fred ,
quel verni utilise tu ?
à bientôt de te suivre sur cette belle maquette
Michel

Bonsoir,
Aujourd'hui je rencontre un problème avec les lisses de pavois. Sur le plan elle font 4mm de largeur... et moi j'arrive à plus de 7mm !?!
Le pavois est fait avec des lattes de 2mm, les jambettes sont de l'ordre de 3x3 mm, comme je dois aligner les lisses avec les moulures arrières, je dois les faire dépasser de 2mm environ, d'où mes 7mm. Je suppose que le plan est faux mais je dois encore gamberger un peu. Car 7mm au 1:48 ça ferait une lisse de 34cm de large dans la réalité, ce qui me semble beaucoup.

michel bernard a écrit:

quel verni utilise tu ?

J'utilise du vernis Liberon Antiquaire aspect ciré.

Amitiés.
Fred

Tu pourrai utiliser de la fimo de couleur noire ,qui peut se racler et a l'avantage de faire le raclage du pont également.
Pour tes lisses un gabarit carton pourrait t'aider a y voir clair et tracer la matière a retrancher.

Bonjour à tous,
J'ai effectivement fait des gabarits en carton mais il n'y a pas grand chose à retrancher. Mais les lisses sont à placer en tout dernier donc j'ai bien le temps d'aviser. Je les ai quand même construites en avance.

Les deux lisses de la proue avec leur gabarit. Celle de tribord est faite, la bâbord n'est qu'ébauchée :


La tranche externe est tarabiscotée :

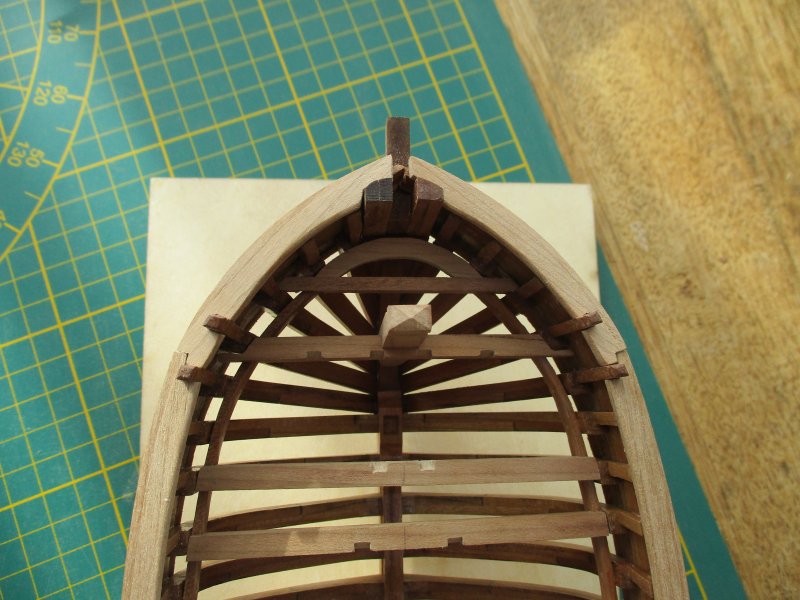

Les deux lisses de la partie avant, un barrot un peu compliqué et le bitton sur lequel de beaupré viendra s'appuyer :

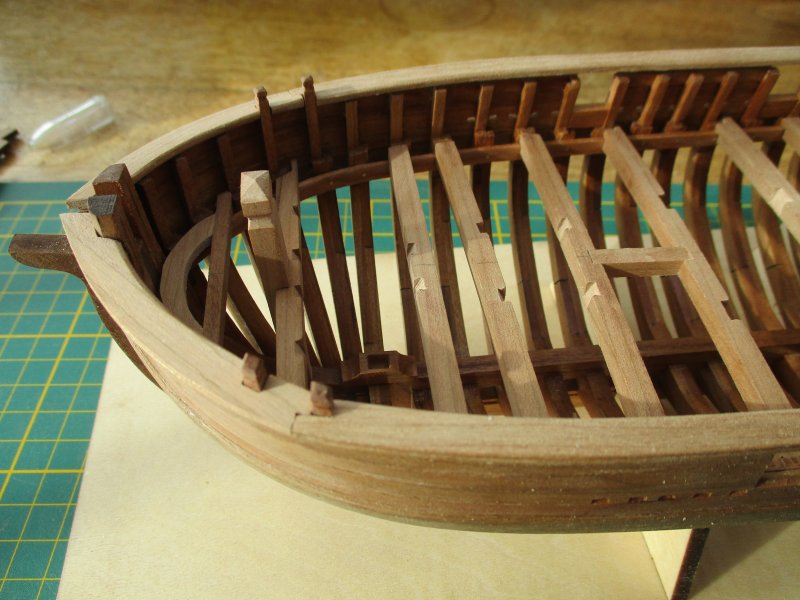

Le barrotage est commençé. Tout est monté à blanc, les lisses sont juste posées pour avoir une idée du rendu :

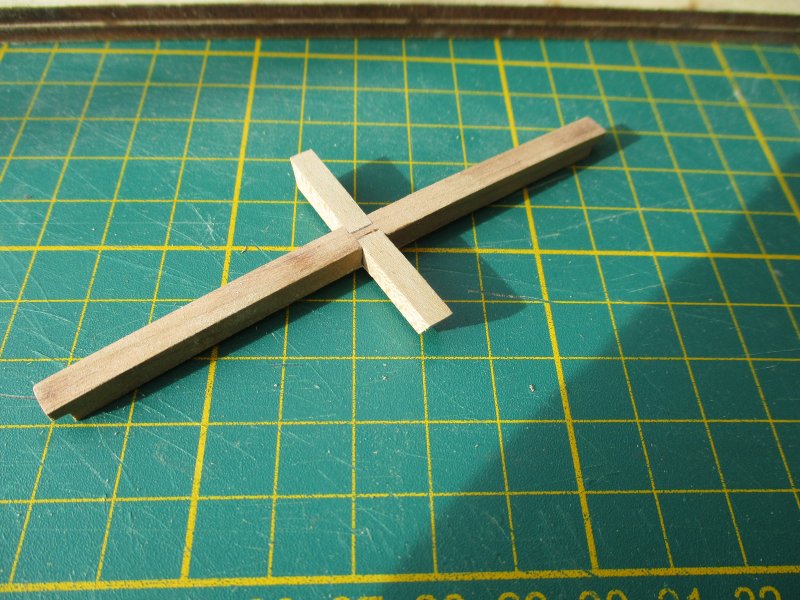

Ce n'est pas la "croix de l'Aigle" de Moulinsart mais un barrot avec deux entretoises

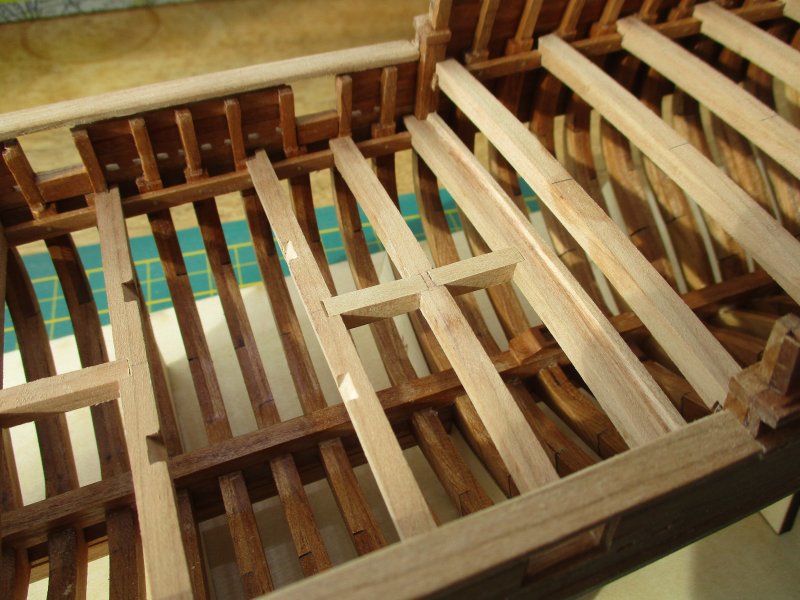

Le même une fois posé (toujours à blanc). Avant la pose définitive il va falloir que je vernisse le dessous des barrots et ça sera plus facile de le faire avant qu'ils soient collés :


Une petite vue d'ensemble :


La partie avant.  (la lisse est mal placée, normalement elle vient au raz des jambettes) :


C'est plus visible sur cette photo :


Ce bois de cerisier est agréable à travailler donc tout va bien pour le moment...

Amitiés.
Fred

Quel boulot !
Toutes ces découpes et ajustements... pour un résultat qui parait parfait !

Ohlalalalalalalala!!!pffffffffff!!!
Comme Ekis, impressionnant tout ces petits assemblages, c'est vraiment du très très beau travail!
Excellente continuation!

Bonjour Fred,
Waouh, que c'est beau, une vraie cathédrale, quel beau travail !
Bonne continuation.

Variations des bois judicieuses, découpes au millipoil, assemblages parfaits, clichés nets... que demande le peuple ? : Encore !
