USS Hannah (base ZHL Model 1/48°) par Fred P.

Merci à vous tous

Ekis a écrit:

C'est du 2mm, les poulies ?

Oui, 2mm de longueur. Sur les poulies doubles il y a 4 trous. Je ne sais pas comment ils fabriquent ça mais heureusement ces poulies étaient fournies.

Amitiés.
Fred

Bonjour Fred,
 Si on doit donner un chiffre sur l'échelle de la patience, tu es au plus haut barreau !
Je suis admiratif de ton travail.
Bonne continuation et portes toi bien.

Fred P. a écrit:

Oui, 2mm de longueur. Sur les poulies doubles il y a 4 trous. Je ne sais pas comment ils fabriquent ça mais heureusement ces poulies étaient fournies.

On peut en trouver chez HisModel. C'est ce que j'ai mis aussi sur les canons de pont du Victory. Tu as raison, c'est minuscule pour travailler !

Suberbe (comd'hab) ! Dommage pour les peluches (peut-être un lissage à 2 doigts humectés de colle blanche diluée ?) mais vu la petitesse, cela ne doit pas se voir visuellement.

Bonjour à tous,
A l’œil nu, même avec des lunettes, les peluches ne se voient pas. Dans la vraie vie, les bragues devaient sans doute pelucher un peu aussi à force de frotter sur le pont (je m'en tire par une pirouette)

Les travaux de la semaine ont été assez limités. Je n'en fais pas trop car après l'Hannah je n'ai plus d'autre maquette en stock et si le confinement dure encore, il faut que je garde un peu de travail sous le coude pour les longues soirées de printemps...

J'ai travaillé sur le beaupré et les ancres.

Il n'y avait pas de baguette fournie pour le beaupré. Il me fallait du 6mm de diamètre. Je l'ai donc faite avec la méthode traditionnelle avec 4 baguettes de 4x2 et une âme de 2x2



La base carrée est conservée et le reste est arrondi au rabot puis tourné (dans le mandrin de la perceuse). Le chouquet est fait un peu en live car le plan ne le détaille pas.


Les ancres sont fournies, y compris les jas qui sont pré-découpés. Les ancres sont en zamac et se noircissent très bien à la tourmaline:


Le beaupré en place avec ses taquets :


Vue sur le bout-dehors :


Les ancres terminées :


Le rocambeau fait maison :


Le même positionné sur le bout-dehors :


Là, je m'attaque aux taquets de hauban. ce n'est pas simple à faire et surtout d'en faire une douzaine identiques :


A bientôt...
Fred

Ton travail est vraiment un plaisir pour les yeux...que dire de mieux, que dire de plus?  BRAVO!!!

Rien que ça : le beaupré fait en assemblage traditionnel est déjà une performance en soi... Une fois de plus, c'est parfait !

Fred P. a écrit:

[...] Dans la vraie vie, les bragues devaient sans doute pelucher un peu aussi à force de frotter sur le pont (je m'en tire par une pirouette) [...]

Non non, c'est une bonne remarque et je retire mon propos   . Depuis mes déboires sur mon bastingage, je fais une obsession...

 Bonsoir Fred,
C'est un vrai régal de voir la construction de ton bateau!
Quel souci du détail ! J'admire ton niveau de fabrication comme ces taquets de haubans qui doivent mesurer à peine 4 mm !
Comment les usiner entre 2 doigts sans les casser?
Bonne continuation.

boulot de dingue !!!!Chapeau l'artiste !!!!!!!

Merci à vous tous
J'attaque maintenant le gréement et le plan est vraiment très succinct, voire simplifié. Il ne va pas me suffire pour faire un gréement digne de ce nom et je vais devoir improviser, m'inspirer d'autres modèles, d'autres montages de l'Hannah sur le Web.
Par exemple, sur mes plans il n'y a pas de râteliers pour les cabillots. Je ne sais pas où sont frappées toutes les manœuvres... Pareil pour les galhaubans, ils partent du haut mais n'aboutissent à rien. Il va falloir que j'ajoute 8 ridoirs pour les galhaubans, soit 16 caps de moutons, plus petits que ceux pour les haubans. Heureusement que j'ai du stock...

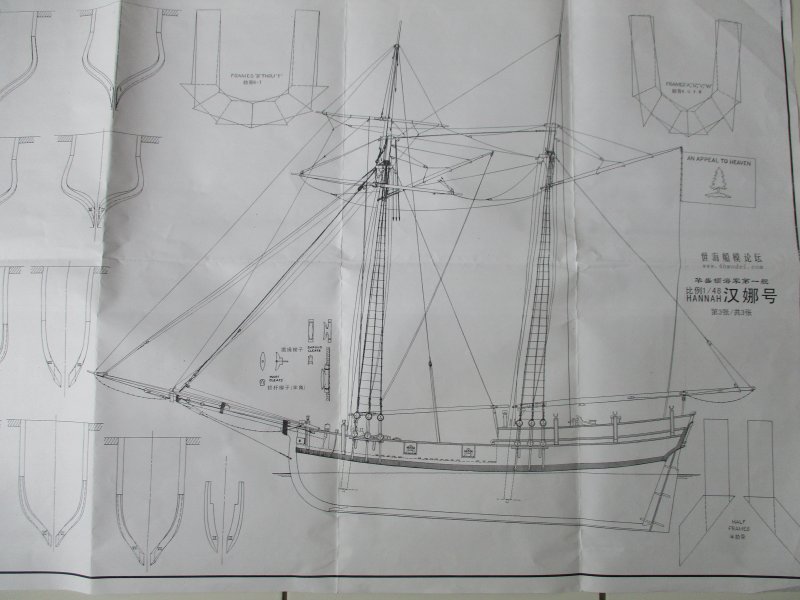

Voici le seul plan de gréement fourni, c'est maigre :


Bon gré, mal gré j'ai construit le beaupré. Les caps de mouton des haubans latéraux sont aussi de la réserve personnelle. La moque d'étai est faite maison :

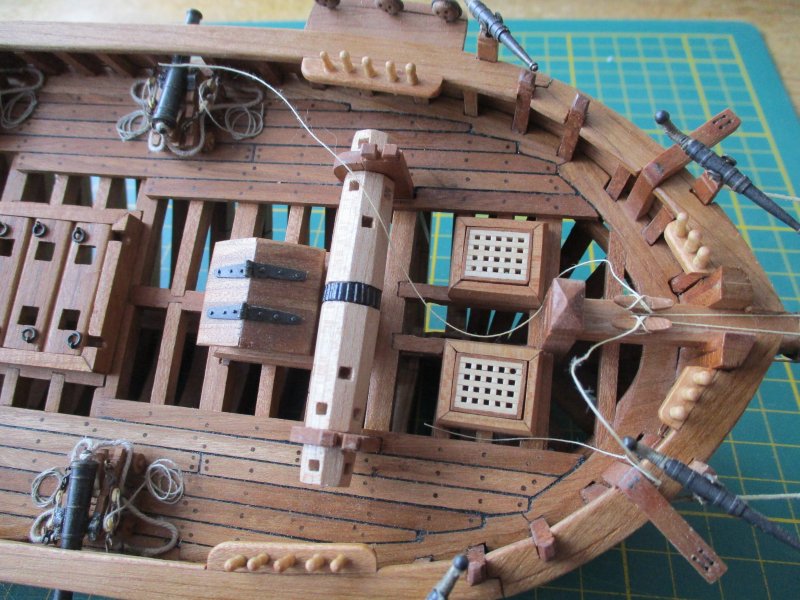

J'ai ajouté des râteliers car j'en ai vu sur une photo d'une maquette d'un musée. Pourquoi cinq cabillots ? Parce que ! Les cabillots sont fait maison, ce sont des cure-dents tournés :


Les râteliers arrière :


Le mât de misaine en cours de construction. Pas de plan de hune non plus, aide toi, le ciel d'aidera :




Pour l'instant tout est démontable. Il me manque encore le chouquet et les jottereaux :


Ce gréement promet du sport... Sur le Web, on trouve un peu de tout, même des vergues sur le grand mât ! Il va falloir trier

Amitiés.
Fred

En effet, je ne suis pas sûr qu'ils avaient prévu au delà de la coque d'amirauté au départ...
Cela dit, avec tes connaissances, ton stock et ton savoir-faire, aucun doute sur le résultat !

Ça avance bien,
C'est étrange que la partie basse du mât de hune soit cylindrique.

Sur l'image du modèle de l'US navy museum, on distingue les galhaubans qui se dirigent directement sur le pont.



Bonne suite

Je pense que ce qu'on voit ce sont des pataras mais pas des galhaubans. Les galhaubans sont sensés passer par les flèches de hune

Sur cette photo, on voit bien qu'il y a deux ridoirs supplémentaires sur les porte-haubans, ainsi que des cabillots le long de la lisse : (https://www.shipmodel.com/acadp_listings/hannah/)


A+
Fred

bonjour Fred
toujours aussi beau et instructif
bonne soirée

Bonjour
Toujours en admiration de ton travail de maître
Respect

bonjour fred ! super boulot !!! comme dab !!bonne journee

Bonjour, qu'est-ce que c'est beau, un plaisir à regarder
Sébastien.

Bonjour Fred,
Ton travail est vraiment impressionnant de précision, c'est qualitatif à souhait.
Bonne suite pour le gréement et bien à toi!

Bonjour Fred,

C'est impressionnant le niveau de construction avec toutes tes recherches.
La précision des éléments que tu fabriques est de haut niveau pour moi.
Bonne continuation

Bonjour Fred,

Je suis en admiration devant la qualité de tes constructions et la finesse des détails.
Quelques pièces de bois, un plan, et tu nous fais, comme à ton habitude un petit bijou
Bonne continuation

Cyril

Une merveille ,félicitationsss!!!

Amicalement Michel

Merci à tous
C'est le forum qui me motive à améliorer mes constructions au fil du temps, donc c'est grâce à vous...

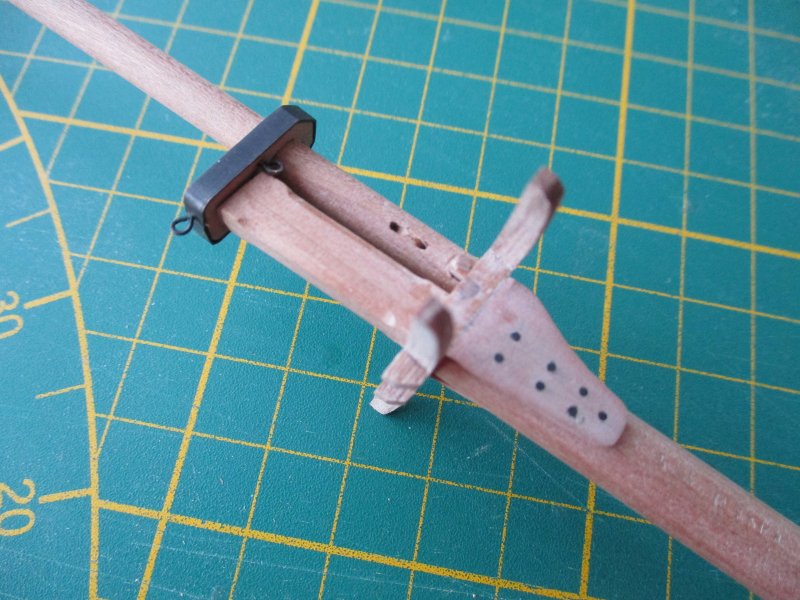

En prime la hune de misaine avec son chouquet et les jottereaux :


Pas d'autre avancée pour aujourd'hui car j'ai travaillé sur autre chose... (ici)

Amitiés.
Fred

Avec le cerclage en fer, top !

Merci de nous régaler gratis!

Ah oui ben c'est... pff je veux dire... et bien disons que.. enfin surtout... oulala.
Tu as des yeux bionique!
Et j'aimerai bien voir la taille de ta fraiseuse jajaja
Franchement tu mérite ton titre autoproclamer d'architecte naval d'intérieur !
Chapeau bas

Bravo pour ton montage,juste deux réflexions:
La première sur le gréement des canons,il manque un anneau au cul du canon qui permet de fixer une poulie d'amarrage au pont,deux si cela avait été un diamètre plus gros.
La deuxième est pour le gréement ,tu trouverai ton bonheur si tu t'étais procuré le livre the colonial schooner.
En tout cas cela fait un moment que je ne suis pas venu ici mais cela a rudement pris tournure.

Fantastique, et maintenant tu fabriques toi même tes cordages !
Je l'imaginais tellement tu fais dans le détail, mais delà à recréer la cordelerie royale à la maison!
Bonne continuation.

Bonjour et merci à tous pour vos commentaires
Je n'ai pas posté de photos depuis presque 3 semaines mais j'ai quand même avancé un peu le chantier.
Les mâts, vergues, bômes et cornes sont terminés et je vais commencer le gréement proprement dit.

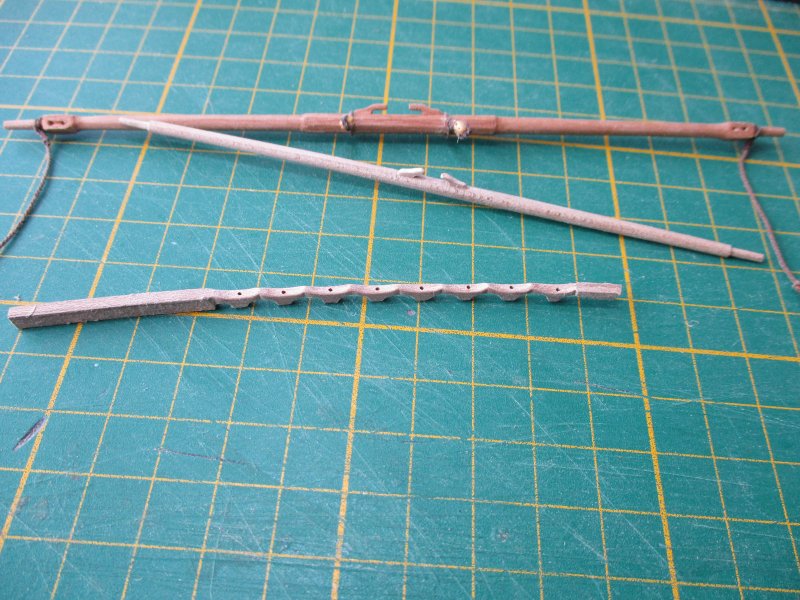

Fabrication des deux vergues et des taquets en série :

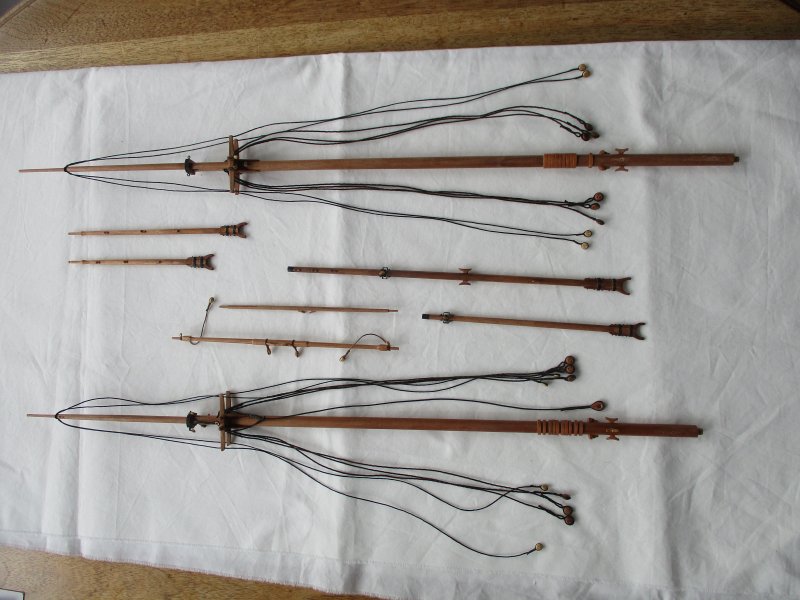

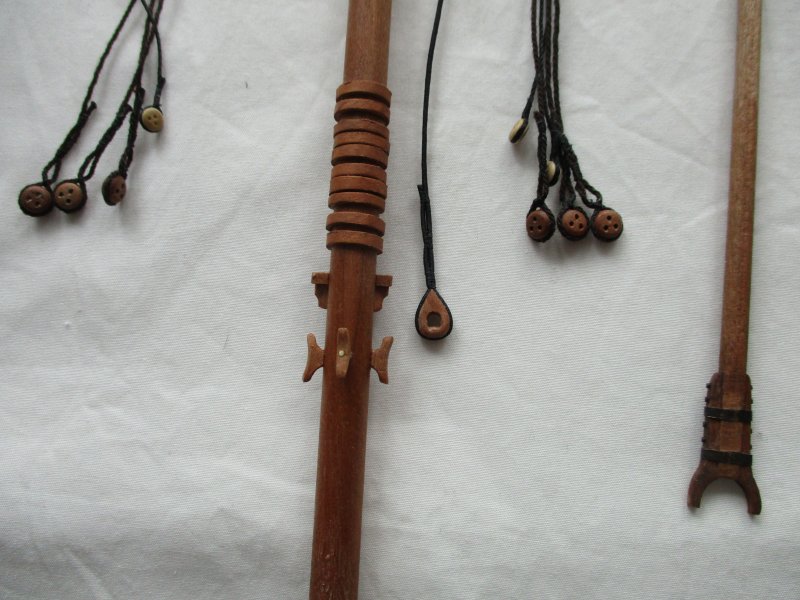

Les différents espars à la parade. Les haubans, galhaubans et l'étai principal sont déjà préparés :










Je ne suis pas très fier de ma pomme d'étai mais elle ne mesure que 8mm de longueur et ça m'a bien pris la tête  :




Encore quelques poulies par-ci par-là et je vais lier tout ça...

A bientôt.
Fred

Très gros boulot de préparation !
Vivement qu'on puisse voir tout ça en place...

BONJOUR ! ha oui gilles d'accord avec toi !!! une  très bonne maitrise !!!! de chef BRAVO fred a plus

une phase préparatoire très importante que je n'est pas maitrisé et que je le regrette maintenant!
mais j'apprends ! merci a toi
thierry

Bonjour à tous,
Ça faisait si longtemps que je n'avais pas posté de photos de l'Hannah que le sujet était passé sur la deuxième page du forum !
Je n'ai pourtant pas chômé sur mon chantier. Le plan de gréement était tellement simpliste qu'il m'a fallu réinventer pas mal de choses. Il n'y avait pas assez de poulies, j'ai dû en refaire. Les cordages fournis n'étaient pas convaincants et je les ai tous changés.
L'Hannah est maintenant terminée. Il ne me reste que le support à faire (et les poulies des bossoirs d'ancre). Place aux photos...





J'ai rajouté les ridoirs de galhaubans (entre les ridoirs de haubans) qui n'étaient pas sur le plan. Sur ce plan il semblait qu'il n'y avait que des haubans de hune mais sans tendeurs, ce qui est une hérésie.


Le plan ne détaillait pas non plus le pouliage de l'écoute de grand voile. Je me suis inspiré de ce qui était fait sur l'Avos qui date de la même époque.






























Voilà...
Je n'ai plus de projet de maquette pour l'instant, au moins pour l'été. On verra en septembre...

Amitiés.
Fred

Et bien justement, en parcourant le forum ce matin, je me demandais où tu en étais sur ce bateau...
L’exécution est parfaite, comme d'habitude !
Tes ajouts sont tous pertinents et enrichissent un modèle déjà bien pensé à la base.

Bravo pour cette nouvelle réussite !
Tu n'as même pas une toute petite idée du prochain ?

Merci Ekis !
Pour le prochain chantier j'ai un cahier des charges draconien. Je voudrais continuer sur l'échelle 1:48 car cette échelle permet de détailler les modèles sans avoir besoin d'une loupe et de doigts de fée. Mais avec cette échelle on arrive rapidement à des modèles imposants et là, j'ai un veto tacite de ma ministre de l'intérieur. Il faut dire que j'ai déjà 14 maquettes dans notre appartement et 6 de plus à la campagne !
Comme d'autre part je me cantonne à la période 1750-1900, que j'en ai marre des kits sans être non plus trop sûr de vouloir me lancer dans le scratch intégral, je n'ai plus beaucoup d'idées. Ça tourne toujours autour des cotres, des goélettes ou des chaloupes.
Je garde un œil sur Syren Ship Model qui propose des kits "en kit" intéressants. Peut-être le Cheerful 1806 avec seulement le kit de base et le bois. Mais il est très proche de l'Avos, juste plus gros.
Je me laisse l'été pour y réfléchir.
Amitiés.
Fred
