Bonjour
petit à petit, le facteur construit son orgue.
La partie lecture et commutation est maintenant câblée. C'est un peu dru au niveau de la carte AOP mais il y a tout de même 29 entrées, 29 sorties et l'alimentation.

Orgue de barbarie de albatros55 - Page 4 <a href=Orgue de barbarie de albatros55 - Page 4 P2131910" />
Revenir en haut Aller en bas
http://alabar55.pagesperso-orange.fr/
Invité
Invité
Anonymous



Orgue de barbarie de albatros55 - Page 4 Empty
MessageSujet: Re: Orgue de barbarie de albatros55   Orgue de barbarie de albatros55 - Page 4 EmptySam 13 Fév 2021, 16:07

Let's go!
Revenir en haut Aller en bas
albatros55
Maître
Maître
albatros55


Localisation : Revigny
Navire préféré : Riva

Orgue de barbarie de albatros55 - Page 4 Empty
MessageSujet: Re: Orgue de barbarie de albatros55   Orgue de barbarie de albatros55 - Page 4 EmptySam 13 Fév 2021, 16:35

ou, comme tu dis.
Comme mon fer à souder et mon perchlorure sont de sortie, j'en profite pour étudier un circuit de décodage "midi" qui me permettrait de lire des fichiers musicaux codés au protocole Midi avec un lecteur de carte SD ou avec un ordinateur portable.
Ce sera un autre paragraphe de ce post.
Revenir en haut Aller en bas
http://alabar55.pagesperso-orange.fr/
albatros55
Maître
Maître
albatros55


Localisation : Revigny
Navire préféré : Riva

Orgue de barbarie de albatros55 - Page 4 Empty
MessageSujet: Re: Orgue de barbarie de albatros55   Orgue de barbarie de albatros55 - Page 4 EmptyMer 17 Fév 2021, 14:34

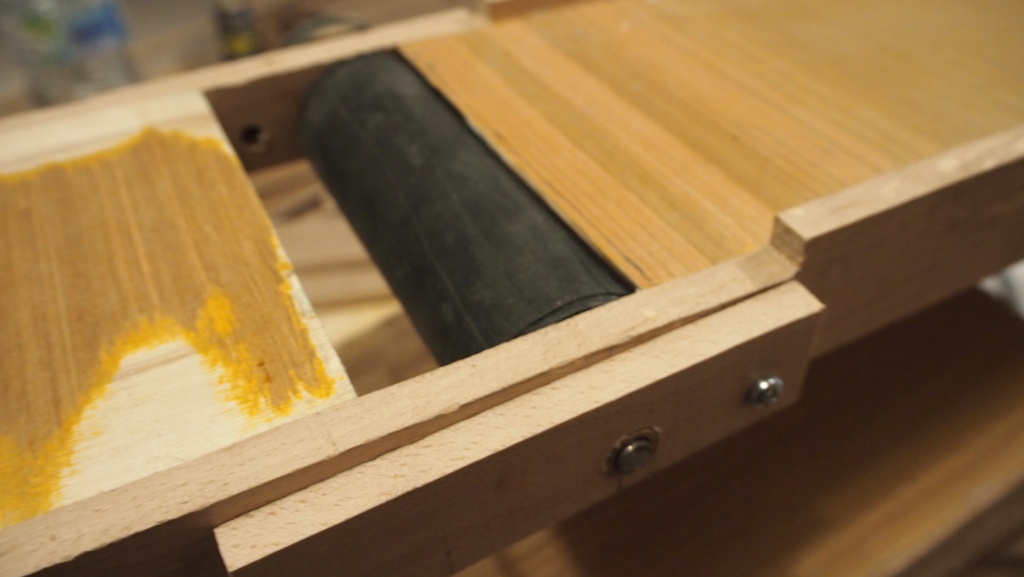

toujours dans le chapitre lecture des cartons, je vais achever la boite de lecture qui comporte 2 rouleaux presseurs:
- l'un en application du carton à l'entrée de la boite,
- l'autre en face du rouleau d'entrainement, recouverts tous 2 de caoutchouc (ça a été chaud de faire rentrer un cylindre de PVC de 40mm dans une vielle chambre à air de vélo.)


Orgue de barbarie de albatros55 - Page 4 <a href=Orgue de barbarie de albatros55 - Page 4 P2171910" />

le rouleau d'entrainement

Orgue de barbarie de albatros55 - Page 4 <a href=Orgue de barbarie de albatros55 - Page 4 P2171911" />

Les 2 rouleaux sont montés sur des glissières mobiles. La pression sera obtenue par les 2 cordes à piano de 2mm dont la tension sera réglée par les 2 vis sur le couvercle.
Revenir en haut Aller en bas
http://alabar55.pagesperso-orange.fr/
steph13
Premier maître
Premier maître




Orgue de barbarie de albatros55 - Page 4 Empty
MessageSujet: Re: Orgue de barbarie de albatros55   Orgue de barbarie de albatros55 - Page 4 EmptyMer 17 Fév 2021, 17:34

Bonjour,

Entre ls compétences en électronique et les bidouillages divers, tu ratisses large !
Mais le résultat m'époustoufle ...

Steph
Revenir en haut Aller en bas
albatros55
Maître
Maître
albatros55


Localisation : Revigny
Navire préféré : Riva

Orgue de barbarie de albatros55 - Page 4 Empty
MessageSujet: Re: Orgue de barbarie de albatros55   Orgue de barbarie de albatros55 - Page 4 EmptyMer 17 Fév 2021, 19:43

je n'ai pas de mérite car je suis tombé dedans tout petit...
Revenir en haut Aller en bas
http://alabar55.pagesperso-orange.fr/
albatros55
Maître
Maître
albatros55


Localisation : Revigny
Navire préféré : Riva

Orgue de barbarie de albatros55 - Page 4 Empty
MessageSujet: Re: Orgue de barbarie de albatros55   Orgue de barbarie de albatros55 - Page 4 EmptySam 27 Fév 2021, 15:42

Bonjour,
je reviens sur le sujet du soufflet car il faut que je termine cette partie de l(orgue.
Le soufflet est donc en position et pour actionner les battants, j'ai fabriqué un vilebrequin qui va articuler des bielles en bois de hêtre

Orgue de barbarie de albatros55 - Page 4 <a href=Orgue de barbarie de albatros55 - Page 4 P2271910" />

les manetons ne sont pas soudés (je n'ai pas le problème de dilatation due à la chaleur de l'arc ou du chalumeau) et sont maintenus par des goupilles "Mécanindus" de diamètre 3mm .

Le tout est monté sur 2 brides à roulement

Orgue de barbarie de albatros55 - Page 4 <a href=Orgue de barbarie de albatros55 - Page 4 P2271911" />

[img]Orgue de barbarie de albatros55 - Page 4 P2271912[/img]
Revenir en haut Aller en bas
http://alabar55.pagesperso-orange.fr/
Invité
Invité
Anonymous



Orgue de barbarie de albatros55 - Page 4 Empty
MessageSujet: Re: Orgue de barbarie de albatros55   Orgue de barbarie de albatros55 - Page 4 EmptySam 27 Fév 2021, 16:20

Génial.
Revenir en haut Aller en bas
albatros55
Maître
Maître
albatros55


Localisation : Revigny
Navire préféré : Riva

Orgue de barbarie de albatros55 - Page 4 Empty
MessageSujet: Re: Orgue de barbarie de albatros55   Orgue de barbarie de albatros55 - Page 4 EmptySam 20 Mar 2021, 14:38

Bonjour à tous
je suis désolé de vous faire attendre mais j'en suis à l'accordage des flutes et il me faut trouver une soufflerie dont les caractéristiques sont les mêmes que le soufflet, car le ne peux pas tourner la manivelle et régler en même temps.
La soufflerie devrait élever une colonne d'eau de 14cm et avoir un CFM (Cubic feet minute) d'enriron 300.
Je pense avoir trouvé et j'attends une soufflerie électrique de jets.
A bientôt et merci de votre indulgence.
Revenir en haut Aller en bas
http://alabar55.pagesperso-orange.fr/
Invité
Invité
Anonymous



Orgue de barbarie de albatros55 - Page 4 Empty
MessageSujet: Re: Orgue de barbarie de albatros55   Orgue de barbarie de albatros55 - Page 4 EmptySam 20 Mar 2021, 14:56

Oui oui, bon bon, ok ok, ça va, ça va.
On sera indulgent, oui oui.
Mais pas trop hein?
Parce que tout le monde sait qu'une soufflerie à manivelle de CFM qui mesure 14x 300 au garot, heuh, au soufflet, ça se trouve à tous les coins de rues. Alors pas d'excuses bidons STP.
Au boulot!
Salut!        Razz





Quand on tombe d'en bas, on se fait moins mal que si on tombe d'en haut.
Revenir en haut Aller en bas
steph13
Premier maître
Premier maître




Orgue de barbarie de albatros55 - Page 4 Empty
MessageSujet: Re: Orgue de barbarie de albatros55   Orgue de barbarie de albatros55 - Page 4 EmptySam 20 Mar 2021, 22:31

Bonjour,

Je me disais aussi, mais qu'est ce qu'il fiche ???
Bon, tu nous trouves le bidule qui va bien et ça repart !

Blague à part, moi qui espace mes posts de 2 mois à chaque fois parce que je progresse extrêmement lentement (on consacre à son loisir le temps qu'on peut...), je ne te tiendrais pas rigueur de cette attente somme toute fort raisonnable.

Steph
Revenir en haut Aller en bas
albatros55
Maître
Maître
albatros55


Localisation : Revigny
Navire préféré : Riva

Orgue de barbarie de albatros55 - Page 4 Empty
MessageSujet: Re: Orgue de barbarie de albatros55   Orgue de barbarie de albatros55 - Page 4 EmptyDim 21 Mar 2021, 08:20

Merci à vous deux pour votre soutient et votre compréhension.
Certes, je ne passe pas 8h par jour dans mon atelier (mon syndicat ferait grève illico) De plus les travaux annexes ne manquent pas dans un pavillon (et autour) au milieu d'un jardin.
Enfin, quand on aime rendre service, on n'est jamais au chômage.
Toujours est-il que j'essaie de me prémunir de tout le nécessaire car l'accordage est sans doute la partie la plus délicate de la construction. Je n'écarte pas le devoir de recommencer complètement la fabrication d'une ou plusieurs flutes récalcitrantes. On verra.
A+
Revenir en haut Aller en bas
http://alabar55.pagesperso-orange.fr/
Invité
Invité
Anonymous



Orgue de barbarie de albatros55 - Page 4 Empty
MessageSujet: Re: Orgue de barbarie de albatros55   Orgue de barbarie de albatros55 - Page 4 EmptyLun 22 Mar 2021, 07:22

Une fois que t'auras mis au point ta soufflerie, tu comptes accorder comment tes flûtes?
T'as un accordeur?









Quand on tombe d'en bas, on se fait moins mal que si on tombe d'en haut.
Revenir en haut Aller en bas
albatros55
Maître
Maître
albatros55


Localisation : Revigny
Navire préféré : Riva

Orgue de barbarie de albatros55 - Page 4 Empty
MessageSujet: Re: Orgue de barbarie de albatros55   Orgue de barbarie de albatros55 - Page 4 EmptyLun 22 Mar 2021, 08:11

oui, j'ai acheté un accordeur pour guitare qui, avec son micro incorporé, m'indique le ton de la note qu'il perçoit et le registre dans lequel se situe la note (n° de l'octave) par un signe ' pour l'octave 1, '' pour l'octave 2 etc.
Il faut que la flute donne une note approximative que l'on définit par la position du bouchon.
Donc on ne peut pas tourner la manivelle et régler la position du bouchon en même temps.
Revenir en haut Aller en bas
http://alabar55.pagesperso-orange.fr/
Invité
Invité
Anonymous



Orgue de barbarie de albatros55 - Page 4 Empty
MessageSujet: Re: Orgue de barbarie de albatros55   Orgue de barbarie de albatros55 - Page 4 EmptyLun 22 Mar 2021, 09:18

Ok bien vu.
Revenir en haut Aller en bas
Yves31
Vice-Amiral
Vice-Amiral
Yves31


Localisation : Paris dans l'âme, Toulouse dans les faits
Navire préféré : CGT France - MM MD La Bourdonnais - Sirius & Aurore Tintin

Orgue de barbarie de albatros55 - Page 4 Empty
MessageSujet: Re: Orgue de barbarie de albatros55   Orgue de barbarie de albatros55 - Page 4 EmptyJeu 26 Aoû 2021, 19:01

Alain, je me souviens arriver sur La Royale quand tu démarrais ce nouveau projet bien original voire utopique. Mon grand-père eut été subjugué et intéressé !
Où en es-tu depuis ?
C’est vrai qu’avoir une telle « bête » dans le salon, ça jette non ? En tout cas, ça rend humble.

PS : j’en profite pour transférer le sujet en cours de « Maquettes Diverses/Divers » vers l’Atelier

_________________
Bien amicalement & à bientôt, Yves Cool
"Le disparu, si on vénère sa mémoire, est plus présent et puissant que le vivant" (A. de Saint Exupéry)
Chantier en cours : Le Pourquoi Pas? 1908 (1/75° - Billing Boats) - Partie I : ICI ! - Partie II : ICI !
Revenir en haut Aller en bas
albatros55
Maître
Maître
albatros55


Localisation : Revigny
Navire préféré : Riva

Orgue de barbarie de albatros55 - Page 4 Empty
MessageSujet: Re: Orgue de barbarie de albatros55   Orgue de barbarie de albatros55 - Page 4 EmptyJeu 26 Aoû 2021, 19:40

pour continuer à être sincère, je me heurte à de gros problèmes au niveau du soufflet. On croit que ça marche parce que ça s'articule, mais l'effort à fournir est trop grand et le rendement n'est pas bon.
Disons que je suis en "stand by" mais une chose est certaine: je n'abandonnerai pas.
En fait, je vais supprimer ce soufflet qui me gonfle (celle-là ne pouvait pas se rater !) et le remplacer par une soufflerie motorisée. Je viens de recevoir un moteur d'aspirateur que je vais adapter aux impératifs de l'orgue (pression et débit régulés)
Mais je tombe dans un autre travers pour l'accordage des flutes car même avec un diapason électronique, s'il y a du bruit parasite (exemple une soufflerie) je ne peux pas obtenir une note véritable à cause des harmoniques.
Bref, je suis un peu dans la panade et j'essaie de m'en sortir (ceci dit en toute modestie)
la fabrication du soufflet est très pointue et même avec des explications claires et précises, ça ne s'improvise pas.
Par ailleurs, j'ai fait mille autres choses dans ma maison (non, le Covid a bon dos, mais il n'est pas responsable de mon retard. désolé pour les "anti-tout")
Je poursuivrai donc ce post quand j'aurai du "concret" à proposer.
