Frégate Hermione (Artesania Latina 1/89°) par louis.fabre

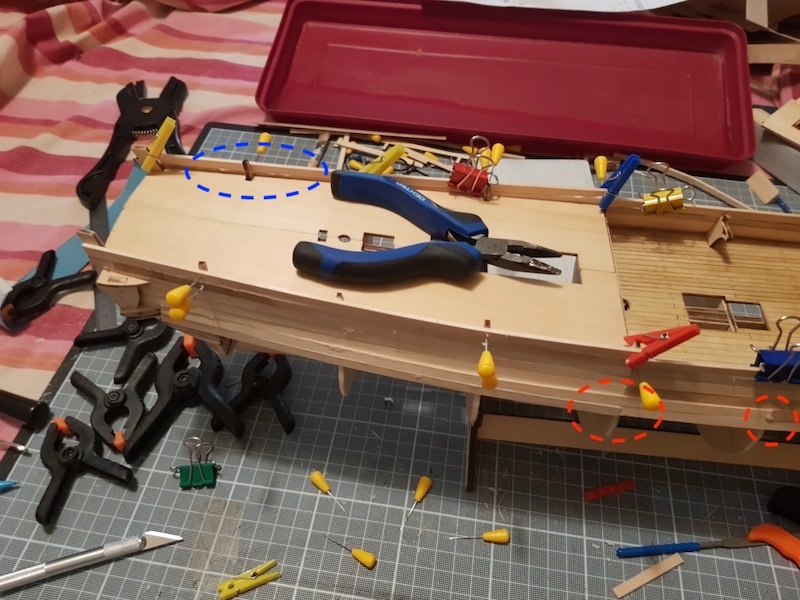

C'est juste pour bien maintenir plaqué les virure contre le premier couple. Chose que je n'ai pas bien gérer sur les 2 premières et qui du coup me donne une forme un peu ratée au niveau du premier couple.

Apres, j'applique un des conseil reçu : a savoir que je plaque la virure mouillée sur la coque pour qu'elle prenne la forme.

+1 avec les collègues : ça semble bien part ! Les courbures apparaissent fluides, naturelles. Cela veut dire que les chant et chanfrein des couples sont bien préparés.
Il faudra aussi chanfreiner la virure sur tout son long (uniquement sur le bord à coller de la nouvelle virure) dès l'arrondi des couples, sinon, les bordés seront en "escaliers" (tuilage). Je parle en connaissance de cause ...
Petite remarque : j'appose une épingle (ou autre moyen) sur chaque couple afin de m'assurer du contact de la virure sur celui-ci.
Petite question : appliques-tu un cordon de colle tout le long de la virure à recevoir la nouvelle (important, là aussi, j'ai donné) ?

Merci pour le petit reportage que tu nous fais suivre . Yves

Oui. Je met bien la colle sur toute la longueur.

Et oui, j'aime bien faire des photos de mes maquette. (Exemple le sujet sur la mercedes cabriolet de chez pocher que j'ai mis sur ce forum).

Bonjour Louis,

quand tu appliques ta virure humide, tu la plaque bien, puis tu sèche avec un sèche cheveu, comme ça tu n'auras pas de risque de retrait du bois lors du collage et la virure conservera bien sa forme.

Amitiés,

Thierry

Oui, avec des épingles ou autre moyen, comme si tu la collais.
Faut faire gaffe à ne pas atteindre thermiquement ni stresser les précédents collages. Le mieux est de procéder à des balayages à température montante jusqu'à modérée puis, une fois sèche au toucher, laisser reposer une bonne heure la paire de virure babord/tribord.

Ok. Merci à vous. Je vais modifier mon protocole dans ce cas.

Ppur la petite info, ce weekend, mon épouse va avoir son BELEM... donc je vais avoir des airs de prof maintenant que j'ai eu tout vos conseils.

Avancement à ce jour. Encore quelque virures et je ponce la partie haute de la coque et j'ouvre les sabords de canons.

Salut Louis. Dis donc, ça avance bien ton chantier !
Apparamment, certains bordés nécessitent deux virures ; tu devrais les mettre bout-à-bout en biais en coupant simultanément des deux extrémités à joindre à 45° (et non pas droit)
Tu devrais enlever les débordements de colle blanche, e.g. par un coup de chiffon, avant qu'elle ne sèche car après, c'est du boulot et c'est sioux. C'est aussi un de mes regrets de débutant l'an dernier, après, au ponçage, j'ai vite compris !

En effet, j'ai couper au scalpel la colle juste après avoir pris la photo.

Et là non plus de double bordé. j'arrive à la limite entre le premier pont et le second. Donc y a un étage.

Mais merci de tes compliments. Parce que c'est vrais que la première fois est souvent pleine de regrets. Mais j'avoue être motiver. Je m'amuse beaucoup à faire cette maquette le soir devant la télé.

Oui, je comprends tout à fait ; j'ai exactement le même plaisir de découvrir, comprendre et parfois "corriger pour la carène puis l'accastillage et bientôt le gréement. On n'a certes pas choisi un modèle simple pour débuter mais c'est justement le défi qui motive.

Bien d'accord. Il faut que l'intellecte soit stimulé.

Et voilà. Fin de la première étape de lattage de la coque. Apres, ponçage, perçage des sabords et montage du château.
Pour la proue, je vais d'abord poncer le haut puis niveler en ponçant pour redonner une forme plus... harmonieuse même si elle n'est pas parfaitement identique au modèle.

Euh, Louis, ça ne va pas te faire plaisir, mais la proue, ça ne va pas bien : tes lattes ne sont pas bien courbées, voir même cassées !
Tu ne rattraperas pas ça au ponçage...:|
Tu peux nous dire précisément comment tu procèdes pour courber et coller (temps, eau, alcool, pince, fer à cintrer) ?

8h dans l'eau puis je plaque contre les couple avec des épingles et des pince. Je laisse sécher en place. Le soir quand je rentre du travail je démonte et je colle. Mais pour la proue en effet, ça n'est pas beau. Les lattes ne sont pas cassées, j'ai vérifier. Il y a 2 écharde qui dépassent. J'ai mis de la colle dessus et poncerai délicatement sans tirer sur la fibre. Ensuite je pensais mettre de la patte à bois sur toute la zone pour combler les écarts et ensuite poncer progressivement jusqu'à un état lisse. C'est mon frère ébéniste qui m'a conseiller de faire ça une fois qu'il a vu le massacre.

Bonsoir,

Je n’y connais rien mais je bricole pas mal. Je pense que c’est rattrapable sans mettre beaucoup de pâte à bois. A mon avis la 3ème latte en partant du bas ne va pas, elle a l’air totalement pas alignée par rapport au autres. Il faut peut-être la redecoller délicatement jusqu’au couple 3. La retremper... puis trouver un système d’alignement avec les lattes supérieures et inférieures et des serres joints entre les couples 2&3 et 1 &2. Puis terminé par l’arrondi sur l’avant.

Évidemment plus facile à dire qu’à faire mais ça peut éviter trop de rebouchage. Je pense que cette latte devra être très humide pour être assouplie au maximum.

Je l'ai déjà dit, mais je le répète ici : il n'est pas normal de tartiner de pâte ou mastic toute une coque en bois !
Chacun fait ce qu'il veut et je ne suis pas ébéniste, j'ai environ 5 ans seulement d'expérience sur les maquettes bois. Mais je suis sûr qu'une coque en bois doit laisser voir... le bois (même peinte) !!

Un truc m'étonne, Louis, dans ton explication au dessus : tu n'utilises rien pour cintrer tes lattes ?
Pas de fer à cintrer, pas de pince, pas de boite de conserve chauffée ?
A mon avis, c'est là que ça ne va pas...

Plusieurs solutions :
1) Tu trempes 1h ta baguette dans un bac (le mieux à mon avis est un tube PVC de plomberie rempli d'eau (ou alcool) dont tu bouches un bout, tu la cintres avec un fer (voir ICI), tu la plaques sur ta coque, elle sèche, tu chanfreines le bord supérieur pour épouser la latte du dessus et correspondre à la courbe vertical, tu colles rigoureusement contre la latte au dessus en plaquant avec des pinces, aiguilles, etc...

2) tu cintres directement mais très précisément avec une pince à cintrer (voir ICI) pour trouver la bonne courbe, tu chanfreines le bord comme décrit au dessus et tu encolles tout aussi précisément.
Je te recommande fortement les sujets de Fred P qui utilise cette technique (en particulier le sujet sur Le Superbe).

Pour finir dans les 2 cas, tu ponces légèrement tout de suite le bord supérieur de ta latte fraîchement collée pour créer un peu de sciure qui fera le joint avec celle du dessus.

Pour le brochetage, tu trouveras un sujet là : Bordage et brochetage d'une coque bois

Et pour conclure : tu ne devrais pas continuer tant que les lattes en place ne sont pas correctes. La pâte à bois ou même le ponçage à outrance ne fait pas tout... Mais ce n'est qu'une opinion.

Merci Ekis.
Je vais acheter un fer alors. Parce que j'ai la pince, mais je n'arrive pas a cintrer avec. Je ne doit pas m'en servir correctement. Comme la suite sera mieux.

Pour le rattrapage, le mieux dans ce cas ne serait-il pas mieux de couper completement et de recommencer a partir du couple 3?
Avec une meilleurs technique de cintrage, je devrais mieux m'en sortir. Non?

Salut Louis.
Oui, d'expérience, le mieux est de décoller. Mastic ou pâte c'est pour lisser des creux ou interstices.

Pour le cintrage des virures, j'ai essayé eau et alcool, fer, planche à clous, pince et boite de conserve..., et je continue à penser que le mieux est de chanfreiner d'abord le bord à coller, de tremper à l'eau, d'épingler sur la coque et de sécher rapidement au sèche-cheveux (et non laisser sécher dans le temps) afin de figer en 1mn ou 2 la forme par l'apport de chaleur ; au dépinglage, on obtient à 90% la forme désirée, le retrait étant alors mineur.
Évidemment, je posais paire par paire , en attendant le séchage du précédent collage.

Il y a peut-être aussi un mauvais réglage des couples (ponçage/forme/chanfrein non harmonieux).

Mais, étant à mon premier navire, mieux vaut faire confiance aux anciens. Sincèrement, bonne suite car c'est effectivement pas facile au début.

Et au fait, quelqu'un peu m'expliquer comment décoller sans casser? J'ai cru comprend qu'il fallait du vinaigre, mais je n'ai pas compris comment faire.

En fait, l'étape sue j'ai rater, c'est l'apôtre et le séchage au sèche-cheveux. Mais une fois réparer, je ferai avec le fer à cintrer. J'ai compris maintenant que ça ne sert à rien de coller si la forme n'est pas parfaite. Alors que moi depuis le début je colle sous contrainte.

louis.fabre a écrit:

... comment décoller sans casser? J'ai cru comprend qu'il fallait du vinaigre...

Je pense qu'il s'agit d'une colle blanche pour maquette bois type AL.
Quand j'ai du après 5 bordés enlever les 2 derniers, j'ai utilisé avec succès le sèche-cheveux couplé au scalpel (agir point par point) mais faut la jouer fine (température modérée et vitesse lente pour ne pas bruler le bois) ; j'avais fait d'abord des essais sur éprouvettes.
À ma connaissance, il y a aussi au pinceau l'eau chaude (long, pas si simple) ou l'acétone (testé avec succès sur adhésif cyano)
Je ne connais pas avec le vinaigre.
L'avis d'anciens est souhaitable.

bonjour Louis
l'alcool a bruler fonctionne très bien s'il s’agit de colle a bois (ramolli la colle)
badigeonner laissé agir pas trop longtemps quand même et décollé avec une fine lame au point de colle.
par petit tronçon, dégager au fur et a mesure sinon en séchant sa recolle!
insister avec l'alcool si ça ne viens pas du premier coup mais y allé mollo c'est un peu long mais ça marche.
bon courage!
thierry

L'alcool à brûler est ton ami !
Tu en mets partout au pinceau sur les parties à décoller, tu attends quelques minutes, et les pièces se décollent sans dégât...

Edit: grillé par Troyti !

Ok pour l'alcool a brûler sans odeur. Merci.

Bon, petite séance de ponçage ce matin.
Voici le résultat :

Et donc, je voudrais avoir votre avis sur mon plan de correction de la proue.
Dans le principe, je pense couper les 4 virures en partant du bas. Et recoller en ayant refait correctement le cintrage.
Pour ce faire, après avoir couper, je rajout un morceau de CP qui permettra de plaquer les nouvelles virures.
Ceci, évitera l'ajout de pâte à bois.
Em image :

En bleu, le trait de coupe, en rouge la pièce rajoutée et en vert les virures que je vais refaire.

Bonsoir Louis,
Le mieux serait de ne pas découper toutes les lattes au même point, mais plutôt quelque chose comme ça :


Ça sera plus facile pour obtenir une forme harmonieuse et ça sera plus solide.
A la proue, il faudra mettre le caillebotis N°132. Cette pièce pourra t'aider pour donner la bonne forme aux apôtres.
Amitiés.
Fred

Ok. En effet, ça semble logique.
Merci du conseil. Et on pour le caillebotis. J'avais penser au pont Supérieur, mais celui ci est plus logique.

Bon, réparation en cours. Effectivement, c'est nettement plus facile avec le fer à souder.

bonsoir ! tu recouvre ta première coque ???? c'est sur le fer a souder c'est pas mal !!!

Non. J'ai couper les virures qui ne conviennent pas et je remet des morceaux.

Réparation finie.

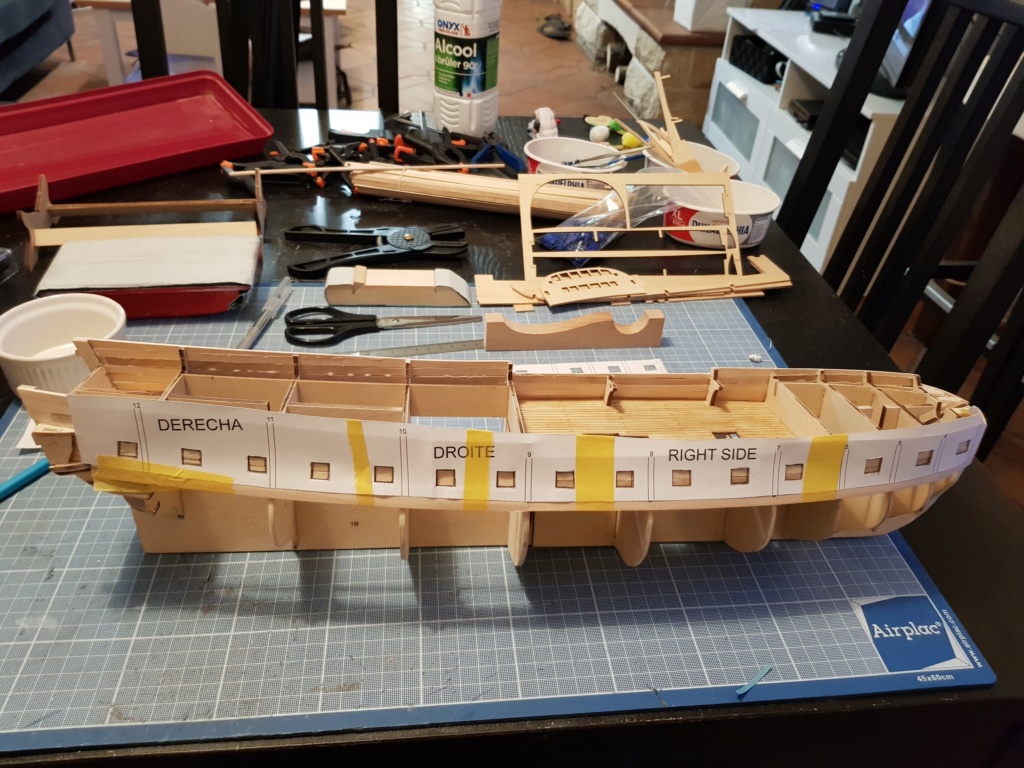

Étape suivante : traçage et perçage des sabords.
