SMS Wolf corsaire allemand WW1 1/350 scratch

salut

voici donc mon nouveau projet ,encore un truc a la con sans plans enfin pas de plans du vrais ,je suis donc obligé de les faire

le modèle au 1/350 fait  38.5 cm de long et 4.6 cm de large

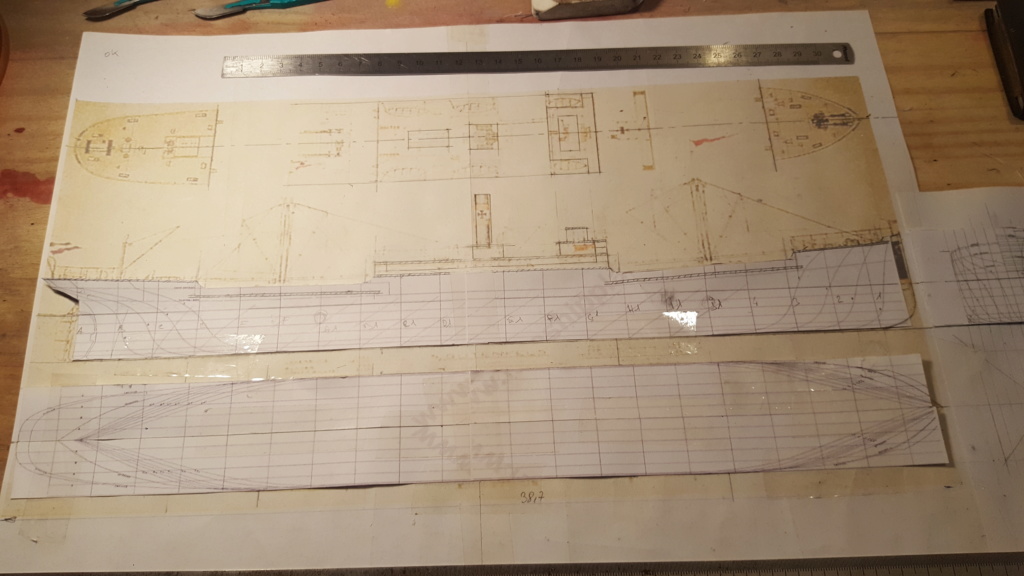

pour la coque j ai trouvé une représentation d un navire jumeau capturé par le SMS Wolf en personne et qui fut renommé iltis  et utilisé aussi comme corsaire ou mouilleur de mine ,les seuls différences sont au niveau des superstructures



j ai adapté les plans d une coque d un autre cargo que j avais dans mes archives ,après l avoir pas mal  torturé sur paint net j ai une correspondance quasi parfaite sauf au niveau de l étambot mais la différence est  infime .Depuis que la photo a été prise j ai encore travaillé sur le plan et rectifié toutes les hauteurs des couples ,car cette coque serra monté sur couple

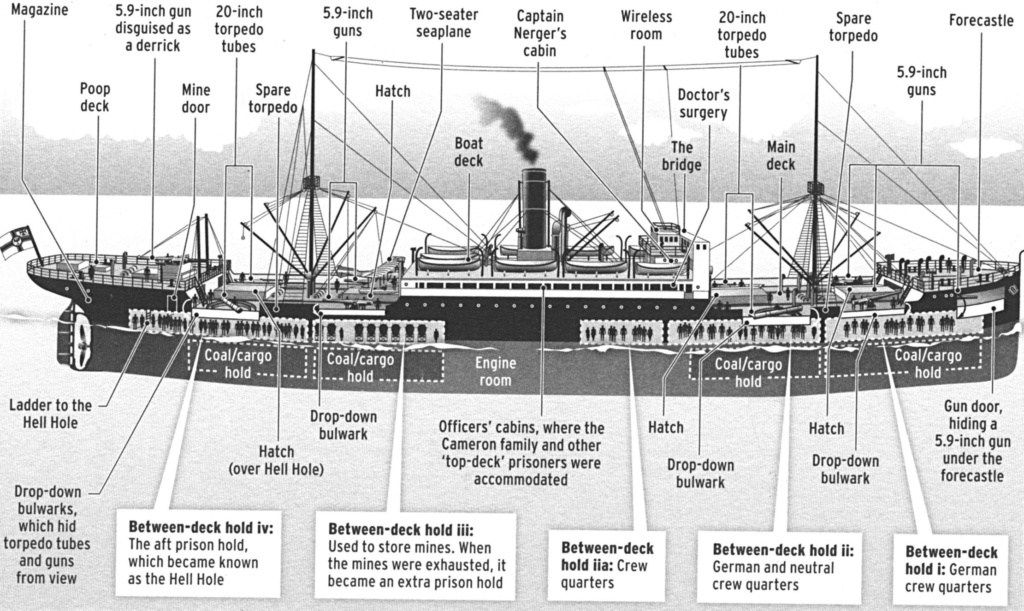

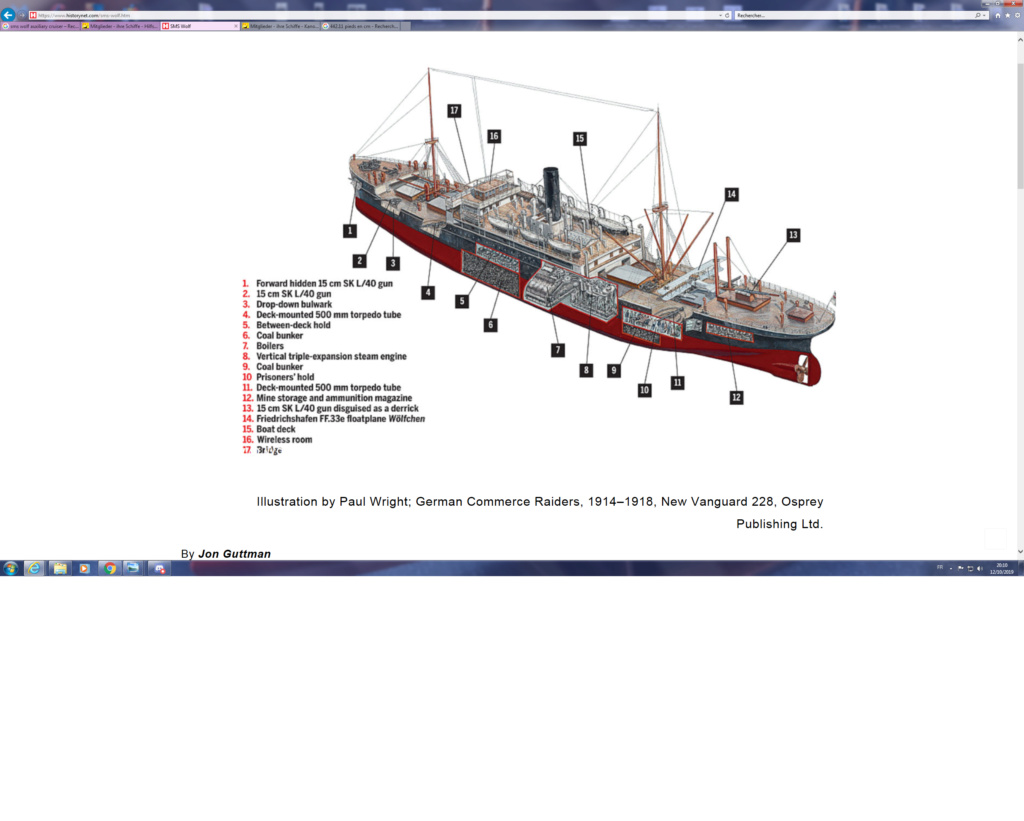

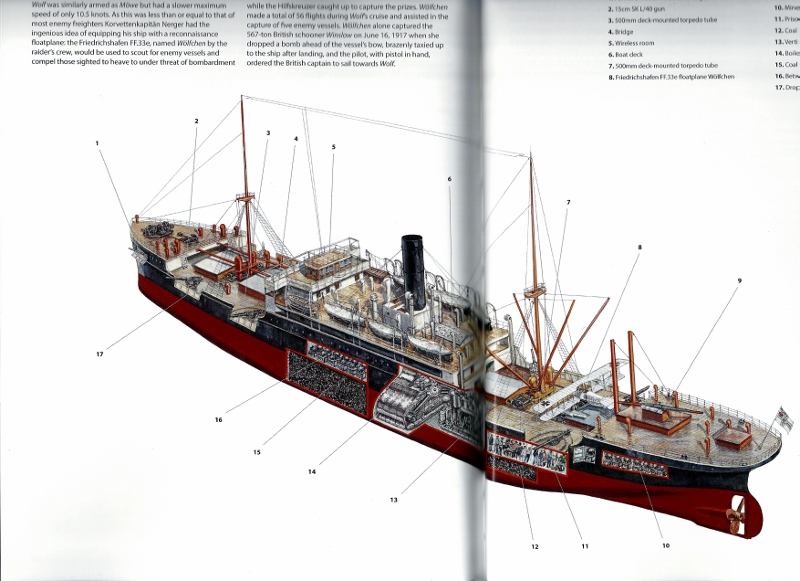

deux écorchés du SMS wolf

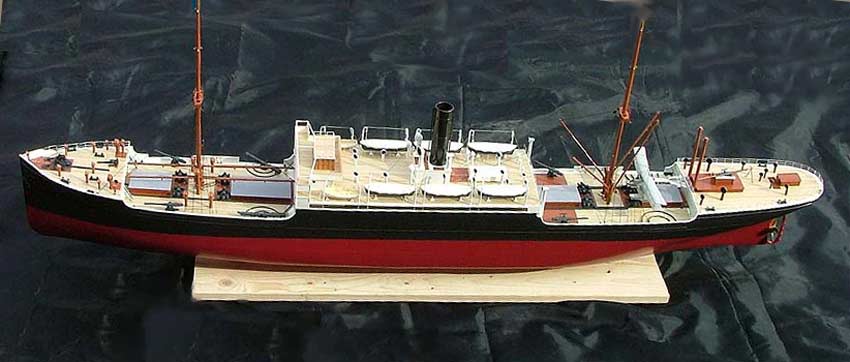

la vue d une maquette ,je m excuse auprès de l auteur dont je n ai plus le nom en tête ,j ai d autres photos de son modèle qui bien que semblant inachevé va m être très utile

salut

avancée du projet en cours

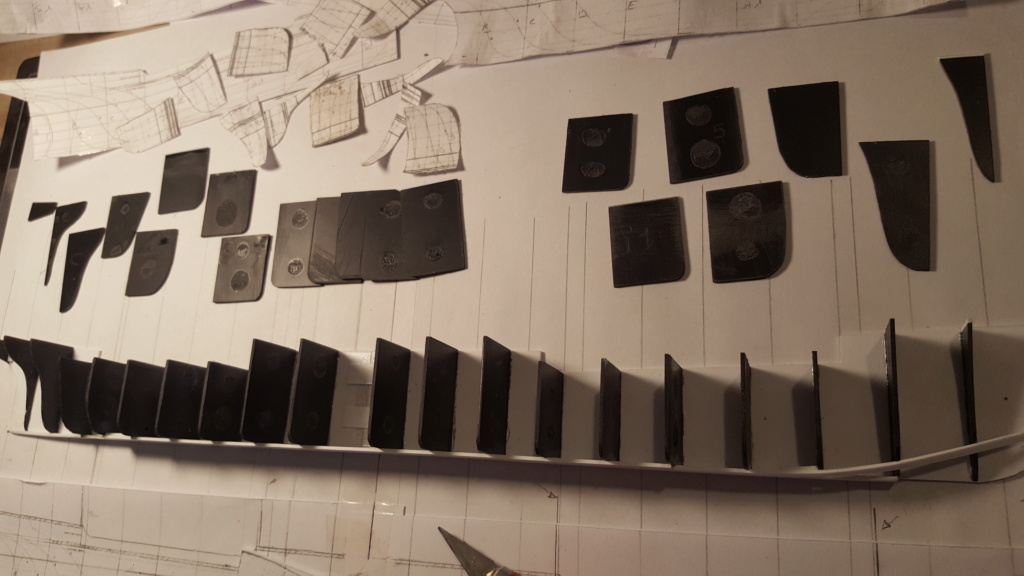

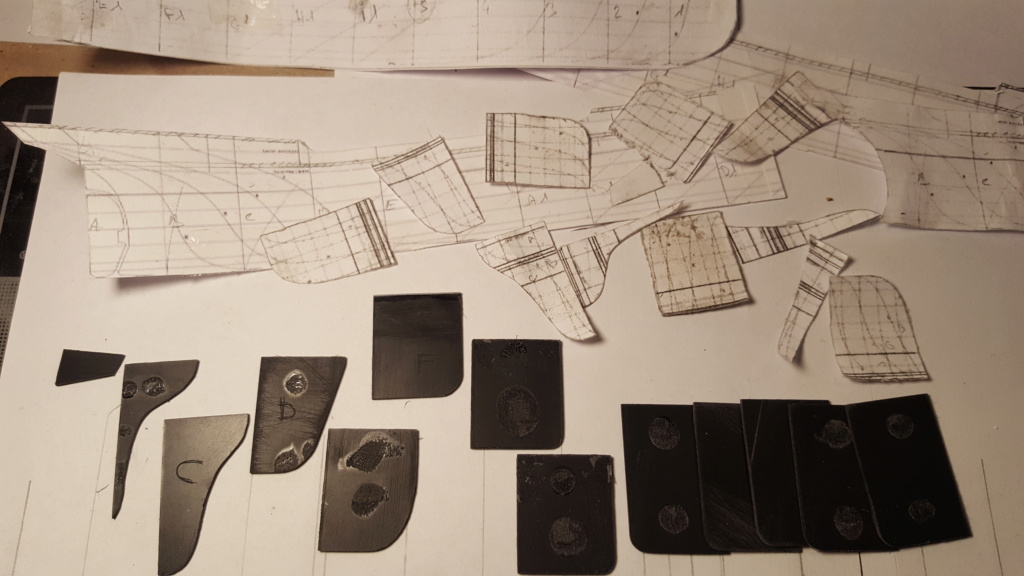

la méthode utilisé pour faire cette coque ,une demi coque partiellement bordé pour qu' elle soit suffisamment rigide ,puis on colle les autres demi couple sur l autre face

Salut Dark,

Eh bien on peut dire que tu es prolifique, les réalisations s'enchaînent sans pause depuis ton arrivée sur le forum et sur des bâtiments très originaux qui plus est

Ce corsaire est prometteur. Dans quel matériau et quelle épaisseur sont découpés les couples ?

salut Henri merci de ta visite

quille ,couple ,bordage ,en evergreen de 1mm ,la rigidité est obtenue par l assemblage de l ensemble

Bonsoir Dark,

+1 avec Henri.

En plus, quelque part, tu appliques les techniques de construction en bois pour réaliser ta coque avec des couples. Tu comptes faire un bordage ensuite avec les lames ?


Amitiés,

Thierry

Superbe prijet!
La technique des deux demie coques est vraiment intéressante même si je la trouve risquée, il va te falloir une sacrée précision.
Vivement la suite!

salut et merci thimarie et lostiznaos

oui ce n est pas une technique que j affectionne personnellement mais elle était  pas mal utilisé en modélisme RC pour faire les fuselages d avions ( enfin a l époque ou les gens savaient faire autre chose que des kit prés a voler ,je l ai utilisé une fois pour faire un fuselage de D520...) l avantage c est que l on se passe d un chantier et vu la taille du modèle elle me parait adapté ,mais il faut effectivement être très précis et méthodique et surtout très précautionneux pour ne pas vriller la coque ,enfin on va essayer car j avoue que je suis pas 100% sur du résultat

Dis donc, je suis impressionné!
je m'installe avec les copains, c'est original, j'ai hâte de voir la suite, je pense que ça mériterait un petit dio...

la méthode est intéressante en tout cas ,c'est inventif .

Bravo!  voici un projet innovant et original que je vais suivre

salut et merci a vous de votre intérêt


un des avantage du scratch est de pouvoir faire des modèles qui n existent pas dans le commerce et ainsi pouvoir se faire plaisir même si il n existe pas de kit ,je trouve le sujet intéressant et original aussi ,c est en grande partie la raison de mon choix .....le résultat sera  bien sur en fonction des capacités du modéliste

le dio m attire de plus en plus dagornson mais  je sais pas faire et j ai pas ce qu il faut ,cela dit je songe quand même de plus en plus a faire un essai ,peut être pour commencer et essayer un petit dio tout simple avec une jonque chinoise pour faire un cadeau a mon amie

une petite place pour moi aussi
je vais suivre ton aventure

Bonjour à tous
Je prend un fauteuil pour suivre ce nouveau montage !!

Amicalement
Jc LALANNE

Bonjour Dark,

Pas trop mon type de navire mais je m'installe quand même, surtout parce que ta méthodologie de travail me plait beaucoup.

salut et merci de votre intérêt a tous

j ai une petite question technique ,j ai dans l idée de représenter  les tôles de bordage ,sans les rivets bien sur trop petits a cette échelle ,j aimerais savoir en gros la taille maxi (longueur et largeur ) de ces tôles pour un bateaux de 135 metres et la méthode de pose des vrais (chevauchement ect ..) j ai déjà quelques truc mais j aimerais étoffé ma doc sur le sujet pour faire un truc qui tienne la route
aussi si vous avez des infos et photos merci d avance

salut Dark

je vais suivre avec le plus grand intérêt ,car quant j'aurais enfin mes marins Français pour terminer mon dio du richelieu a Dakar (j'espère pour la fin de l'année ) ….je vais entamer des dio et des cargos en scratch ..dios représentant des ports et autre scènes gravitant autour des cargos ..enfin le mode de la marine marchande ….donc ton projet m'intéresse au plus haut point
et ceux malgres que ce dernier porte sur un Corsair ...la base c'est un cargo
bon courage camarade …..et si tu a l'intention de l'intégrer a un dio ...part sur un water line ...moins de boulot a faire sur la coque et pour la réalisation du dio
cheers
nicolas

salut la VEILLE

sympa de passer ,j ai quelques plans sympas de cargos si jamais ...il ne serra pas intégré a un dio ,je sais pas faire pour le moment ,il est donc en full hull
si tu fais des cargos les laisses pas trainer a proximité du sms wolf car je crois bien que c est le recordman de sa catégorie avec plus d une trentaine de navires coulés ou capturés et ce sans se faire prendre ! il a fini sa carrière dans la marine française après la guerre

le bordage est bien avancé je posterais des photos fin de semaine

Beau projet en cours une fois de plus, c'est bien parti en tout cas
Aller, moi aussi

salut et merci chris

En scratch, j'adore !
Bon courage pour la suite.

salut

quelques petites photos des travaux en cours ,les deux dernières photos donne un air tordu mais il n en ai rien ,j ai a peine 1 demi  mm de vrillage et de désaxage ....j avoue que sur ce coup je suis plutôt satisfait
reste a affiner l étrave et l étambot et bien sur du masticage et du ponçage......
avec les deux derniers scratch pour donner une idée de la taille de celui la et parce que je trouvais ça rigolo





les espaces a l avant du gaillard AR doivent recevoir des rails avec des mines si j arrive a le reproduire bien sur ,il faudra percer la muraille pour représenter les portes qui permettent le largage des mines


au centre du gaillard avant une ou deux pièces de 150mm pouvant tirer par des ouvertures dans la muraille  obturées par des trappes  en temps normal

sur les ponts principaux 4 tubes lances torpilles et 4 x 150mm et un hydravion ,il y a de quoi s amuser mine de rien avec ce bateau












sur le gaillard il y aura un 150mm camouflé par une superstructure démontable

Salut Dark,

Bien jolie cette coque, c'est du bois que tu utilises ?

salut Cédric

non c est de l evergreen 1mm

Waouuh !!! Superbe travail !!!
Bon courage pour la suite
A+
Philippe

Hello Dark,

c'est superbe. Quand on voit la taille comparativement à tes deux dernières, ça fait une belle taille. Je suis ébloui par la manière dont tu abordes tes montages. C'est époustouflant.

Amitiés,

Thierry

Salut Sark,

Superbe coque !
Quel mastic et quelle technique de ponçage ?

salut a vous tous et merci

Henri ,le mastic c est du plasto de revell ,la technique l huile de coude et la patience  , plus sérieusement la calle a poncé ou juste avec les doigts pour les formes courbes ou creuses ,ou coque posé a plat sur une feuille d abrasif ,pour le moment je ponce au 240 .Il aurait été plus judicieux d utiliser du sintofer mais j en avais pas sous la main

en principe je vais essayer de recouvrir la coque de plaque de 0.13mm d épaisseur pour simuler les tôles donc je vais pas m attarder plus que nécessaire sur cette phase et juste faire une surface bien propre mais sans plus

Bonjour dark

Tu as fait un superbe boulot avec cette coque en Evergreen que tu maîtrises vraiment bien, Chapeau!

et si il y a un chouya au vrillage, ça ne se voit pas et c'est certainement moins important qu'une coque Heller

Absolument superbe et d'une conception très originale !
J'ai hâte de voir la suite.

_Bruno

Salut Dark…

Bon ben j'avais raté ce corsaire.
Du coup va falloir que je pousse un ou deux copains pour voir quelque chose. Ne m'en veuillez pas les gars.

Je suis impressionné par ta coque. Du vrai beau boulot. Bravo et bonne suite à toi.

merci a tous

beau résultat

Bonjour Dark83000
Belle avancée ...

Amicalement
Jc LALANNE

C’est du GRAND ART !

merci a tous

bon gros passage a vide et manque de motivation mais j ai commencé l hydravion du bord ,voici quelques photos et documents de cet hydravion de 16.60 mètres d envergure d un allure très moderne je trouve pour 1916
nommé Wolfchen (petit loup) c est hydravion était un atout précieux du SMS Wolf , les 2 membres  d équipage de cet hydravion ont d ailleurs capturé a eux seul un cargo le SMS wolf etant trop loin ...
les ailes sont en 0.5 ,les empennages en 0.13 ,le fuselage fait 2.5 d épaisseur
les mats de la cabane sont trop épais et trop large pourtant c est du 0.3 ...il faut que j essaie de les affiner mais avec le 0.13 c est hyper mariole c est trop fragile
 la photo d une belle maquette ,désolé pour l auteur que je salut et félicite mais encore une fois je sais plus son nom
