Yoann gui
Enseigne de vaisseau de première classe
Enseigne de vaisseau de première classe
Yoann gui


Localisation : Metz

Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL - Page 26 Empty
MessageSujet: Re: Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL   Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL - Page 26 EmptySam 12 Juin 2021, 12:18

Voilà ça sert d'amarrage et de guide pour l'ancre
https://www.arbeitskreis-historischer-schiffbau.de/mitglieder/modelle/lanemone/
Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL - Page 26 Screen14
Revenir en haut Aller en bas
JJM †
Maître principal
Maître principal
JJM †


Localisation : creuse
Navire préféré : la Bretagne110 canons

Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL - Page 26 Empty
MessageSujet: Re: Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL   Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL - Page 26 EmptySam 12 Juin 2021, 14:33

Je pense que deux versions sont possibles. Celle-ci pour gagner de la place , le guindeau pouvant se trouver sous le pont ou bien une version extérieur comme présentée aux vues précédentes.

C'est une possibilité.

Amitiés JJ
Revenir en haut Aller en bas
Yoann gui
Enseigne de vaisseau de première classe
Enseigne de vaisseau de première classe
Yoann gui


Localisation : Metz

Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL - Page 26 Empty
MessageSujet: Re: Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL   Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL - Page 26 EmptySam 12 Juin 2021, 14:39

Il y a un cabestan derrière JJ
Revenir en haut Aller en bas
MarcL
Maître
Maître
MarcL


Localisation : Hauts-de-Seine

Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL - Page 26 Empty
MessageSujet: Re: Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL   Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL - Page 26 EmptySam 12 Juin 2021, 19:20

Yoann gui a écrit:
De mémoire sur ton kit il y a deux autres erreurs ..les jas d'ancres sont disproportionnées et normalement cerclées avec des ferrures et non du cordage.. et les filets de batayole normalement en U pour mettre les hamacs et non juste un filet...

Et je crois ..il y a une tête de chat sur les bossoirs
Very Happy Merci Yoann gui pour tes conseils, c'est vraiment sympa !

Effectivement, je vais réduire les jas d'ancres, ils sont trop larges et les cercler avec des ferrures.
Je ne comprends pas ta remarque sur " les filets de batayole normalement en U pour mettre les hamacs et non juste un filet".
Pour la tête de chat sur les bossoirs, oups ! Une sculpture sur une section de baguette 4x4 mm, il faut être fortiche pour réaliser ça!
Super les photos du navire sur le site alllemand, elles m'inspirent beaucoup.

Bonne continuation dans tes chefs d'oeuvres.

JJM a écrit:
Bonsoir Marc.

C'est très simple. Pour la nef de pirates normands dont j'ai interrompu momentanément les posts, j'avais réalisé exactement ce que tu demandes.
Very Happy Merci Jean-Jacques pour tes conseils, c'est très sympa!

Comment, as-tu réalisé ton guindeau avec ses 8 faces?
C'est pas simple d'usiner une baguette ronde pour construire 8 faces et d'être bien paralèle de bout en bout avec un angle régulier entre les méplats.
Bonne continuation dans tes projets.

_________________
Very Happy    Sincères Amitiés
Marc

Montage en cours Goélette USS Maryland Enterprise 1799
Revenir en haut Aller en bas
JJM †
Maître principal
Maître principal
JJM †


Localisation : creuse
Navire préféré : la Bretagne110 canons

Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL - Page 26 Empty
MessageSujet: Re: Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL   Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL - Page 26 EmptySam 12 Juin 2021, 19:32

Bonsoir Marc.

Sois tu es très patient et tu fais, sois tu prends simplement un crayon tout bête. Il est déjà facetté .
Bien sur tu enlèves la mine et tu creuses avec une mini perceuse.

Amitiés JJ
Revenir en haut Aller en bas
MarcL
Maître
Maître
MarcL


Localisation : Hauts-de-Seine

Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL - Page 26 Empty
MessageSujet: Re: Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL   Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL - Page 26 EmptySam 12 Juin 2021, 20:21

Merci Jean-Jacques, c'est une bonne suggestion de le réaliser avec un crayon de 6 faces..
Comment as-tu opéré pour ton navire ?
Combien de faces faut-il réaliser normalement ? J'en ai vu également qui étaient percés.

_________________
Very Happy    Sincères Amitiés
Marc

Montage en cours Goélette USS Maryland Enterprise 1799
Revenir en haut Aller en bas
Yoann gui
Enseigne de vaisseau de première classe
Enseigne de vaisseau de première classe
Yoann gui


Localisation : Metz

Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL - Page 26 Empty
MessageSujet: Re: Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL   Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL - Page 26 EmptySam 12 Juin 2021, 20:28

Pas de quoi ... Le pont de l'anemone est quasi identique au tiens... Ton guindeau du kit tu vois est correct... mais tu fais comme tu veux.. mais je vois pas trop le truc d'avoir un guindeau treuil et un cabestan derrière pour des ancres de cette taille.

Les filets ...Tu as du en voir sur d'autres navire .. se sont des ferrures en forme de U posées le long du pavois avec un filet de chaque côtés et les hamacs sont rangés dedans.
La tête de chat c'est un détail sourire
Revenir en haut Aller en bas
JJM †
Maître principal
Maître principal
JJM †


Localisation : creuse
Navire préféré : la Bretagne110 canons

Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL - Page 26 Empty
MessageSujet: Re: Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL   Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL - Page 26 EmptySam 12 Juin 2021, 20:30

Le nombre de faces n'est pas important pour moi et je doute qu'il y ait un réglement pour cela.
Pour la nef , les images parlent d'elles mème. Après tout dépend de l' échelle de ton modèle. Les trous d'implantation des barres pour relever les ancres dans le cylindre devront être en quinconce.


Bonne soirée Amitiés JJ
Revenir en haut Aller en bas
MarcL
Maître
Maître
MarcL


Localisation : Hauts-de-Seine

Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL - Page 26 Empty
MessageSujet: Re: Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL   Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL - Page 26 EmptySam 12 Juin 2021, 20:48

Je suis au 1/51, quelle peut être le diamètre dans la réalité ?
40 cm? soit pour mon échelle 8mm.

_________________
Very Happy    Sincères Amitiés
Marc

Montage en cours Goélette USS Maryland Enterprise 1799
Revenir en haut Aller en bas
JJM †
Maître principal
Maître principal
JJM †


Localisation : creuse
Navire préféré : la Bretagne110 canons

Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL - Page 26 Empty
MessageSujet: Re: Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL   Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL - Page 26 EmptySam 12 Juin 2021, 21:50

Oui a peu prêt.

JJ
Revenir en haut Aller en bas
MarcL
Maître
Maître
MarcL


Localisation : Hauts-de-Seine

Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL - Page 26 Empty
MessageSujet: Re: Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL   Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL - Page 26 EmptyLun 14 Juin 2021, 10:53

Merci Jean-Jacques, je vais réfléchir à la meilleur solution.

J'ai peint en rouge le pavoi comme prévu, je trouve cela plus réaliste.

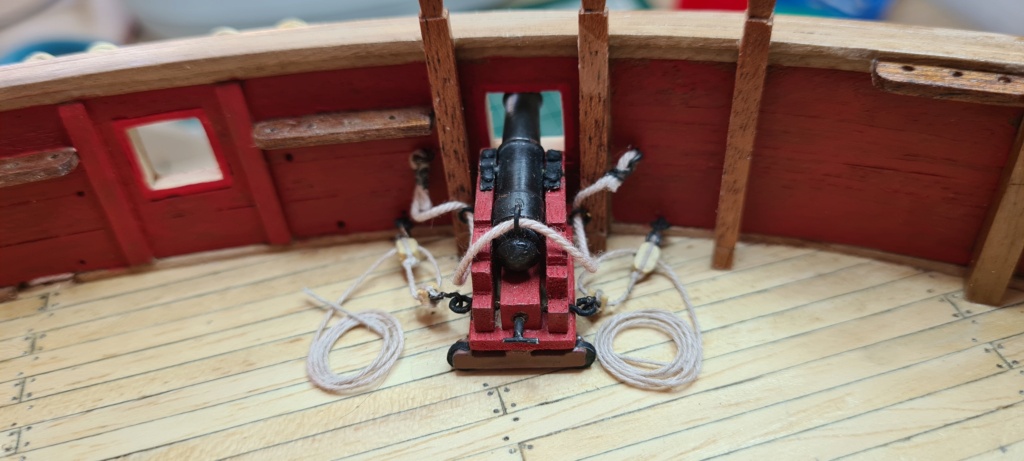

Voilà enfin la première caronade installée, un petit clou dans la base le maintien en place.
Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL - Page 26 20210626Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL - Page 26 20210628

Cela avance doucement, encore 13 à monter !

_________________
Very Happy    Sincères Amitiés
Marc

Montage en cours Goélette USS Maryland Enterprise 1799

Ekis aime ce message

Revenir en haut Aller en bas
Yoann gui
Enseigne de vaisseau de première classe
Enseigne de vaisseau de première classe
Yoann gui


Localisation : Metz

Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL - Page 26 Empty
MessageSujet: Re: Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL   Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL - Page 26 EmptyLun 14 Juin 2021, 11:26

C'est pas mal sourire peu être un peu moin de rabe.
J'ai regardé des plans des autres du même type uss niagara. .syren vixen .. brig of war etc le "guindeau" constructo est correct les différences c'est le câble cordage d'ancre qui reste sur le pont ou passe par un puit.
Il y a de beau dessins de ceux là ...On voit l'aménagement et les filets ... mais je connais pas la source donc je sais pas si je peux les partager ici .. :/
Revenir en haut Aller en bas
MarcL
Maître
Maître
MarcL


Localisation : Hauts-de-Seine

Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL - Page 26 Empty
MessageSujet: Re: Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL   Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL - Page 26 EmptyLun 14 Juin 2021, 11:46

Qu'entends tu par "un peu moins de rabe" ?
Pour les infos sur le "guindeau, tu peux me mettre les liens en "pm" si tu veux.
Merci d'avance

_________________
Very Happy    Sincères Amitiés
Marc

Montage en cours Goélette USS Maryland Enterprise 1799
Revenir en haut Aller en bas
Yoann gui
Enseigne de vaisseau de première classe
Enseigne de vaisseau de première classe
Yoann gui


Localisation : Metz

Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL - Page 26 Empty
MessageSujet: Re: Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL   Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL - Page 26 EmptyLun 14 Juin 2021, 12:17

Moin de rabe sur les rouleaux sur le pont .. il y avait pas besoin de beaucoup de longueur ..et tu vas vite te retrouver avec les uns sur les autres.
En mp je sais pas faire Sad comment je t'envoie un mp et est ce que je peux t'envoyer des photos ?
Revenir en haut Aller en bas
MarcL
Maître
Maître
MarcL


Localisation : Hauts-de-Seine

Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL - Page 26 Empty
MessageSujet: Re: Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL   Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL - Page 26 EmptyLun 14 Juin 2021, 12:48

Pour envoyer un message privé, il suffit que tu cliques sur le bouton "pm" de la personne avec qui tu veux communiquer.

_________________
Very Happy    Sincères Amitiés
Marc

Montage en cours Goélette USS Maryland Enterprise 1799
Revenir en haut Aller en bas
Yoann gui
Enseigne de vaisseau de première classe
Enseigne de vaisseau de première classe
Yoann gui


Localisation : Metz

Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL - Page 26 Empty
MessageSujet: Re: Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL   Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL - Page 26 EmptyLun 14 Juin 2021, 14:05

Exact trouvé. ..je suis sur téléphone
Mais on peut pas envoyer de photo ..
Revenir en haut Aller en bas
Yoann gui
Enseigne de vaisseau de première classe
Enseigne de vaisseau de première classe
Yoann gui


Localisation : Metz

Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL - Page 26 Empty
MessageSujet: Re: Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL   Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL - Page 26 EmptyMar 15 Juin 2021, 12:45

Il y a une réplique de l-uss niagara
On voit bien la la ferrure en forme de U et il y a un filet de chaque côté ensuite. On le voit aussi sur les schéma que je t'ai envoyé
Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL - Page 26 The-br10
Là sur des photo d'époque on voit que ça a été remplacé par un coffrage en bois.
https://www.history.navy.mil/content/history/museums/nmusn/explore/photography/ships-us/ships-us-n/uss-niagara-brig-1813-20.html
Revenir en haut Aller en bas
papy biquet
Aspirant
Aspirant
papy biquet


Localisation : caen

Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL - Page 26 Empty
MessageSujet: Re: Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL   Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL - Page 26 EmptyVen 25 Juin 2021, 00:03

Bonjour Marc c. Est du top BRAVO

_________________
(Le temps passe vite il y a encore tellement  de choses a faire !!!!!!! )
Revenir en haut Aller en bas
MarcL
Maître
Maître
MarcL


Localisation : Hauts-de-Seine

Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL - Page 26 Empty
MessageSujet: Re: Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL   Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL - Page 26 EmptySam 26 Juin 2021, 17:52

Merci Jean-Pierre, je détourne un peu la notice "Constructo".

Le chantier du pont avance un peu avec la mise en place de toute la caronade des 2 côtés et de quelques éléments.
Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL - Page 26 20210629Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL - Page 26 20210630Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL - Page 26 20210632Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL - Page 26 20210634Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL - Page 26 20210633Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL - Page 26 20210635Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL - Page 26 20210636

Encore un peu de travaux sur le pont, ancres, batayoles, cheminée, écubiers,...

_________________
Very Happy    Sincères Amitiés
Marc

Montage en cours Goélette USS Maryland Enterprise 1799
Revenir en haut Aller en bas
Dvs95
Major
Major
Dvs95


Localisation : Cergy
Navire préféré : Navires de guerre toutes époques.

Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL - Page 26 Empty
MessageSujet: Re: Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL   Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL - Page 26 EmptySam 26 Juin 2021, 18:02

Je pense que celui-ci doit être pivoté un peu. Very Happy

Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL - Page 26 499c3210

_________________
Bien Amicalement.
Didier


Projets en cours :

USS NEW JERSEY 1/350 - (Diorama)
BELEM 1/350
Revenir en haut Aller en bas
MarcL
Maître
Maître
MarcL


Localisation : Hauts-de-Seine

Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL - Page 26 Empty
MessageSujet: Re: Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL   Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL - Page 26 EmptySam 26 Juin 2021, 18:30

Bonjour Didier, merci, tu as raison, je vais bien contrôlé la position de chacun quand je serai à l'étape des haubans.

_________________
Very Happy    Sincères Amitiés
Marc

Montage en cours Goélette USS Maryland Enterprise 1799
Revenir en haut Aller en bas
Yoann gui
Enseigne de vaisseau de première classe
Enseigne de vaisseau de première classe
Yoann gui


Localisation : Metz

Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL - Page 26 Empty
MessageSujet: Re: Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL   Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL - Page 26 EmptySam 26 Juin 2021, 18:34

Exact ...
Jolie travail marc

Pei etre Assombrir un peu les bois du cabestan ils sont super clair par rapport au reste.
Hâte de voir le reste du pont
Revenir en haut Aller en bas
Djodjo
Second Maître
Second Maître
Djodjo


Localisation : Oyonnax
Navire préféré : Maquette bois navire ancien

Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL - Page 26 Empty
MessageSujet: Re: Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL   Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL - Page 26 EmptySam 26 Juin 2021, 18:45

Bonjour, vraiment super bien !!! La couleur rouge va super bien avec les teintes du bois.
Bravo à vous !!!
Revenir en haut Aller en bas
Clément Lenoir
Maître principal
Maître principal
Clément Lenoir


Localisation : Limoges

Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL - Page 26 Empty
MessageSujet: Re: Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL   Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL - Page 26 EmptySam 26 Juin 2021, 19:09

Bonjour Marc!
Belles avancées sur ta goélette, le pont se meuble tranquillement...
Bravo...
Revenir en haut Aller en bas
Yves31
Vice-Amiral
Vice-Amiral
Yves31


Localisation : Paris dans l'âme, Toulouse dans les faits
Navire préféré : CGT France - MM MD La Bourdonnais - Sirius & Aurore Tintin

Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL - Page 26 Empty
MessageSujet: Re: Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL   Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL - Page 26 EmptySam 26 Juin 2021, 19:41

Oui Marc, outre l'aspect nickel, ce chantier méthodique est vraiment passionnant, dégusté tel un bon cognac...

Un cap légèrement tourné, j'ai aussi connu ça, rien de grave, ça fait partie du job ; c'est même normal si l'estrope est libre et, a priori, c'est un bon choix pour la bonne orientation au ridage. À ce titre, les caps semblent être très proches de la préceinte sous le plat-bord ; ne vas-tu pas avoir quelques difficultés à passer les rides ?

Bonne suite Marc !

_________________
Bien cordialement et à bientôt, Yves (modérateur)
Chantier en cours : Le Pourquoi Pas? 1908 (1/75° Billing Boats) - Partie I : ICI ! - Partie II : ICI !
Revenir en haut Aller en bas
Contenu sponsorisé





Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL - Page 26 Empty
MessageSujet: Re: Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL   Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL - Page 26 Empty

Revenir en haut Aller en bas

Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL
Revenir en haut
Page 26 sur 40Aller à la page : Précédent  1 ... 14 ... 25, 26, 27 ... 33 ... 40  Suivant

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
La Royale Modélisme :: CHANTIERS NAVALS :: ARSENAL GREEMENTS-
Sauter vers:
