MarcL Maître
Localisation : Hauts-de-Seine
| Sujet: Re: Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL Sam 7 Nov 2020 - 10:08 | |
| Bonjour Clément, Merci pour ton encouragement, même si je me trouve un peu lent, mais j'aime prendre mon temps et du plaisir à voir l'évolution du chantier. Non, l'affût ne penche pas, je pense que c'est la photo qui donne cet effet, j'ai vérifié au pied à coulisse et avec le niveau à bulle. Toutefois, avant collage des éléments, je vérifierai la dimension en épaisseur du socle et de l'ensemble des roues, dès fois qu'il y aurait une légère bavure sur la pièce métallique que sont les roues! Bravo pour ton superbe "Renard", tous ces cordages m'impressionnent ! | |
|
| |
MarcL Maître
Localisation : Hauts-de-Seine
| Sujet: Re: Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL Lun 9 Nov 2020 - 16:28 | |
| Bonsoir, Pose de la dernière virure bâbord extérieure. Pose de la dernière virure extérieure tribord. Oups, enfin le 1er bordé terminé ! Il va falloir racler la coque maintenant, pour poser le 2ème bordé ! Ajustement de l'arcasse Avant: Après: A bientôt ! | |
|
| |
Ekis Expert
| Sujet: Re: Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL Lun 9 Nov 2020 - 16:53 | |
| Et bien voilà, Marc, c'est fait ! Bon raclage : ça devrait bien se passer, ta coque est bien régulière. _________________ | |
|
| |
papy biquet Aspirant
Localisation : caen
| Sujet: Re: Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL Lun 9 Nov 2020 - 17:00 | |
| Et bien voilà c.est du top marco ! BRAVO _________________ (Le temps passe vite il y a encore tellement de choses a faire !!!!!!! )
| |
|
| |
Yves31 Vice-Amiral
Localisation : Paris dans l'âme, Toulouse dans les faits Navire préféré : CGT France - MM MD La Bourdonnais - Sirius & Aurore Tintin
| Sujet: Re: Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL Lun 9 Nov 2020 - 17:39 | |
| Hi Marc, ton acharnement sur ce premier bordé a payé ! Bonne préparation en vue du 2nd. _________________ Bien cordialement et à bientôt, Yves (modérateur)Chantier en cours : Le Pourquoi Pas? 1908 (1/75° Billing Boats) - Partie I : ICI ! - Partie II : ICI ! | |
|
| |
Geo 31 Elève officier
Localisation : Toulouse Navire préféré : Classe J - Cutty Sark -
| Sujet: Re: Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL Lun 9 Nov 2020 - 17:41 | |
| Ca prend vraiment belle tournure cette coque, une fois poncée ou raclée (au choix) tu aura un support parfait pour ton deuxième bordage Bonne continuation
Amicalement Georges _________________ le talent sans travail n'est qu'une sale manie (G. Brassens) | |
|
| |
MarcL Maître
Localisation : Hauts-de-Seine
| Sujet: Re: Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL Lun 9 Nov 2020 - 17:55 | |
| Merci pour vos encouragements ! @Ekis, Merci de m'avoir fait découvrir cette technique de raclage! @Papy Biquet, Je vais essayer de ne pas te décevoir, toi qui a réussi cette Goélette avec brio! @Yves, Pour moi, le 2ème bordé est une nouvelle technique à découvrir, car je ne pourrai pas utiliser d'épingles, ni de pinces pour maintenir les baguettes ! @Geo31, je vais attaquer ce raclage avec une grande attention pour obtenir un bon résultat. Une autre question qui me vient, c'est le calcul de l'effilage des baguettes pour le 2ème bordé! Là, il n'y a plus visibilité des couples, donc comment calculer l'effilage? Bonne continuation dans vos beaux projets ! | |
|
| |
Yves31 Vice-Amiral
Localisation : Paris dans l'âme, Toulouse dans les faits Navire préféré : CGT France - MM MD La Bourdonnais - Sirius & Aurore Tintin
| Sujet: Re: Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL Lun 9 Nov 2020 - 18:06 | |
| - MarcL a écrit:
- [...] le 2ème bordé est une nouvelle technique à découvrir, car je ne pourrai pas utiliser d'épingles, ni de pinces pour maintenir les baguettes [...]
Marc, je pense que les épingles ultra-fines en pointe, qui n'ont pas besoin d'un grand enfoncement dans le 1er bordé, ne marqueront que très légèrement les virures du 2nd se seront invisibles dès le 1er ponçage ; par ailleurs, il y a en alternative les aiguilles à épaulement (que je n'ai pas utilisées) qui se piquent en place du collage de la virure suivante mais qui dont la tête s'appuie sur celle à coller. _________________ Bien cordialement et à bientôt, Yves (modérateur)Chantier en cours : Le Pourquoi Pas? 1908 (1/75° Billing Boats) - Partie I : ICI ! - Partie II : ICI ! | |
|
| |
Clément Lenoir Maître principal
Localisation : Limoges
| Sujet: Re: Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL Lun 9 Nov 2020 - 19:05 | |
| Bonsoir Marc, Ce que tu nous montres est vraiment bien exécuté, avec de belles courbes. Un coup de raclage, de ponçage et la satisfaction n'en sera que décuplée. Belle continuation avec ton second bordé, qui pour ma part est encore une énigme... Bien à toi! | |
|
| |
Geo 31 Elève officier
Localisation : Toulouse Navire préféré : Classe J - Cutty Sark -
| Sujet: Re: Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL Lun 9 Nov 2020 - 19:07 | |
| Bonsoir, Si tu as le temps, par curiosité, jette un œil sur la façon dont j'ai procédé pour le deuxième bordé. Il me semble que le plus important à ce stade, est une jonction le plus serré possible entre les virures et tu peux piquer tant que tu veux dans ton premier bordé puisqu'il va être recouvert . Si la façon dont je m'y suis pris te convient, pense que les cales triangulaires doivent être faites dans un bois très dur.
Amicalement Georges _________________ le talent sans travail n'est qu'une sale manie (G. Brassens) | |
|
| |
MarcL Maître
Localisation : Hauts-de-Seine
| Sujet: Re: Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL Lun 9 Nov 2020 - 21:23 | |
| @Yves, merci pour cette combine, c'est vrai que le 1er bordé sert de support pour le 2ème bordé, me voilà rasséréné. @Clément, merci pour ton encouragement, j'espère une réussite pour ce 2ème bordé. @Georges, merci pour ton message, je vais appliquer ta démarche, comme me l'a également conseillé Yves. As-tu découpé les sabords avant le 2ème bordé ? Bonne continuation dans vos projets. | |
|
| |
Geo 31 Elève officier
Localisation : Toulouse Navire préféré : Classe J - Cutty Sark -
| Sujet: Re: Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL Lun 9 Nov 2020 - 22:30 | |
| Bonsoir Marc, Le problème du double bordé est l'épaisseur de la coque qui va être importante, et qui me posait un souci sur mon CS ou la muraille est en métal de 1 à 2 cm d'épaisseur ce qui correspond à l'échelle à 0.25mm : irréaliste. Dans ton cas avec muraille en bois c'est différent, mais je pense qu'il vaut mieux percer les sabords après la pose du deuxième bordé : tu ferra un travail plus net . En ce qui concerne mon bricolage pour la pose du deuxième bordé, les coins doivent être assez long pour créer une bonne force de serrage mais ne doivent pas être plus épais que ton bordé, ce qui te permet de plaquer la virure avec l'épingle. J'aurai eu le courage, je les aurai taillé dans du métal, peut-être pour la prochaine maquette. En tout cas en faisant comme ça avec une colle à prise progressive (pas trop rapide)j'ai pu obtenir une coque sans fissure et donc sans besoin de pâte à bois Je te souhaite beaucoup de réussite Amicalement Georges _________________ le talent sans travail n'est qu'une sale manie (G. Brassens) | |
|
| |
Djodjo Second Maître
Localisation : Oyonnax Navire préféré : Maquette bois navire ancien
| Sujet: Re: Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL Mar 10 Nov 2020 - 7:59 | |
| Bonjour,très belle coque... La découpe des sabords peut être faite également avant le second bordé. Cela laisse une petite marge pour rattraper une éventuelle découpe pas trop nette. A vous de voir... Bonne continuation. | |
|
| |
MarcL Maître
Localisation : Hauts-de-Seine
| Sujet: Re: Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL Mar 10 Nov 2020 - 10:21 | |
| Bonjour, @Geo, Merci pour ton conseil. Mon bordage est moins compliqué que le tien, mes baguettes ont une épaisseur de 0,5mm, je vais étudier la notion de blocage d'épingle avec un petit morceau de bois. @Djojo, Merci pour ton conseil pour cette découpe des sabords. A tous les 2, la notion de découpe des sabords avant ou après le 2ème bordé fait débat ! Il est vrai que la découpe des sabords avant le 2ème bordé, permet de valider une bonne ouverture pour l'axe du canon, le 2ème bordé permettra de cacher les éventuelles erreurs de découpes des sabords. J'hésite, pourtant je pense que l'ouverture des sabords avant le 2ème bordé me semble plus favorable à mon niveau de débutant. Je l'avoue, le 2ème bordé permettra de cacher mes imperfections de découpes. Bonne continuation dans vos projets. | |
|
| |
MarcL Maître
Localisation : Hauts-de-Seine
| Sujet: Re: Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL Ven 13 Nov 2020 - 16:06 | |

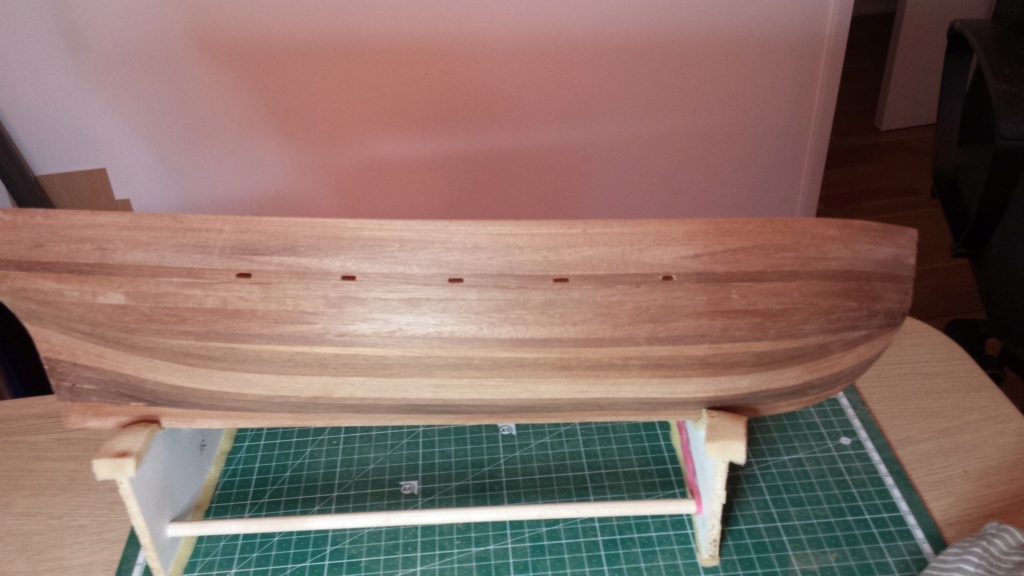

| Bonsoir, Ça y est le raclage et le ponçage de la coque sont terminés. Quelques photos pour illustrer la fin du 1er bordé. Nouvelle étape, - copie des sabords du plan avec papier calque - transfert sur la coque - découpe des sabords Le 2ème bordé suivra... Bonne continuation dans vos projets! | |
|
| |
Geo 31 Elève officier
Localisation : Toulouse Navire préféré : Classe J - Cutty Sark -
| Sujet: Re: Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL Ven 13 Nov 2020 - 16:17 | |
| Bonjour, Belle coque avec des courbes harmonieuses, pour ton second bordé, penses tu poser le bordé d'abord puis ajuster l'étrave ou bien poser l'étrave et adapter ton bordé? Par ailleurs, si j'ai bien vu au début de ton post, la coque est en bois naturel: pense tu poser tes virures comme elles viennent ou bien les classer par couleur pour avoir une progression de teinte sur ta coque? Bonne continuation Amicalement Georges _________________ le talent sans travail n'est qu'une sale manie (G. Brassens) | |
|
| |
Ekis Expert
| Sujet: Re: Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL Ven 13 Nov 2020 - 16:20 | |
| Joli ça, Marc !! En fait, la vraie question est de savoir si un 2è bordage était nécessaire si tu étais parti avec l'idée de ne faire qu'une seule coque ! _________________ | |
|
| |
Djodjo Second Maître
Localisation : Oyonnax Navire préféré : Maquette bois navire ancien
| Sujet: Re: Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL Ven 13 Nov 2020 - 16:42 | |
| Bonjour, hé bien c'est du travail d'artiste !!! L'intérieur du pavois est nickel. Et la coque aussi d'ailleurs. Toujours un moment délicat que de faire des trous dedans. Bonne suite | |
|
| |
MarcL Maître
Localisation : Hauts-de-Seine
| Sujet: Re: Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL Ven 13 Nov 2020 - 17:20 | |
| @Georges, Merci pour ton message. Je vais poser le 2ème bordé avant de poser l'étrave, la quille et l'étambot. Les baguettes qui forment le 2ème bodé sont an acajou de 6x0,5mm, je pense que la couleur de la coque va être uniforme. @Ekis, Merci pour ton message. En fait, avec le 2ème bordé je voudrais corriger l'effilage des virures du 1er bordé à la proue et puis c'est aussi une nouvelle opération à découvrir pour moi. @Djojo, Merci pour ton message. "Travail d'artiste" tu y vas fort ! J'essaye de soigner la construction c'est sûr, en tous cas je mets le temps pour en profiter au maximum! A tous "Bonne continuation dans vos beaux projets". | |
|
| |
MarcL Maître
Localisation : Hauts-de-Seine
| Sujet: Re: Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL Dim 15 Nov 2020 - 16:36 | |
| Bonjour, Aujourd'hui traçage des sabords. Photocopie du pont à partir du plan, découpe, positionnement de celui-ci sur le bateau et centrage avec le futur mât. Relevé à l'intérieur du bord du sabord avec une équerre. Report extérieur du bord du sabord avec vérification des 12mm entre les traits. Retournement par symétrie de la photocopie du pont, puis relevé et même opération que précédemment. Mêmes opérations pour l'arrière du pont. Positionnement d'un scotch sur la coque à 5mm du bord supérieur occupé par la préceinte supérieure de 5mm de largeur et d'un ruban de scotch à 12 mm plus bas pour former le sabord de 12x12. Vérification de tous les sabords de leur dimension de 12x12. Traçage des diagonales dans chaque emplacement des sabords pour repérer le centre, et pointage de celui-ci avec une pointe à tracer. Maintenant, je prévois le perçage au centre des sabords pour vérifier le centrage des canons. Si le positionnement est correct, je ferai la découpe des sabords, sinon, je réajusterai les sabords. | |
|
| |
Clément Lenoir Maître principal
Localisation : Limoges
| Sujet: Re: Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL Dim 15 Nov 2020 - 16:50 | |
| Bonjour Marc! Encore une fois tout est clair, propre, net et précis....jusqu'à la méthode. Impeccable! | |
|
| |
Geo 31 Elève officier
Localisation : Toulouse Navire préféré : Classe J - Cutty Sark -
| Sujet: Re: Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL Dim 15 Nov 2020 - 16:59 | |
| Bonjour, Très belle méthode pour positionner tes sabords avec en plus un contrôle à postériori en perçant pour voir ou sont les canons Amicalement Georges _________________ le talent sans travail n'est qu'une sale manie (G. Brassens) | |
|
| |
Marin13 Enseigne de vaisseau de deuxième classe
Localisation : Marseille
| Sujet: Re: Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL Dim 15 Nov 2020 - 17:03 | |
| Bonjour Marc,superbe et en bonus une méthode. Amicalement Michel | |
|
| |
Geo 31 Elève officier
Localisation : Toulouse Navire préféré : Classe J - Cutty Sark -
| Sujet: Re: Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL Dim 15 Nov 2020 - 17:13 | |
| Marc, Si je t'ai signalé ce problème de teinte, c'est que j'y ai été confronté sur le CS. juste une photo pour que tu voies la différence qu'il peut y avoir dans un même lot de lattes d'acajou J'ai tout trié et mis les plus sombre dans la zone à peindre Maintenant ce n'est qu'une question de choix personnel et qui te revient pleinement Amicalement Georges _________________ le talent sans travail n'est qu'une sale manie (G. Brassens) | |
|
| |
MarcL Maître
Localisation : Hauts-de-Seine
| Sujet: Re: Goélette USS Enterprise Maryland - 1799 [Constructo 1/51°] de MarcL Dim 15 Nov 2020 - 17:19 | |
| Merci Clément, Georges et Michel pour vos messages bienveillants. J'espère que mon résultat sera au rendez-vous ! Ceci dit, je vois que vous validez ma méthode, cela m'encourage. Pour la teinte de la coque, il y a un 2ème bordé avec des baguettes acajou qui ont toutes la même teinte. Bonne continuation dans vos beaux projets que je suis avec attention et régal. | |
|
| |
