Cuirassé Tsesarevitch version 1917 1/350 trumpeter

salut

bref historique :après avoir était torpillé en 1904 puis réparé il prend une sévère rouste en 1904 ,bataille au cour de laquelle il est sérieusement endommagé et ou l amiral et son commandant sont tues a son bord ,le navire est interné en chine jusqu'en 1906 puis rendu au russes .il participera a la 1 guerre mondial ,c est un des rares cuirassés a avoir survécu a la guerre russo japonaise
petite anecdote : il a été construit en 1899 a LA SEYNE SUR MER a coté de chez moi

 pour le moment j'étudie un peut les plans et voir dans quel ordre  je vais procédais pour le montage peinture des éléments car j avoue pas avoir toujours etais très judicieux sur le montage du ting yuen

alors voila j ai déjà une petite question car tant qu a faire autant le faire maintenant que rien n est monté et rien n est peint ,qui préfère percer les hublots ? j ai les forets pour mais je me pose la question de savoir si un petit jus dans les hublots après peinture et mieux ou moins bien que de les percés pour le rendu

Bonsoir Dark
perso maintenant je perce, note que je me suis longtemps posé la question.
sinon je m'installe pour la suite.
:photo:
Philippe

salut

je vois que tu as le danton en cours ,il fait parti de mes projets

je crois que je v percer....

Bonjour Dark,

Perso je perce les hublots.

Pour le montage des sous-ensembles, ce à quoi j'essaie de faire le plus attention est le haubanage futur du navire, y compris celui des cheminées. Ce n'est pas toujours facile mais cela évite beaucoup de problèmes futurs.

Bon courage.

salut

je prends note cedric je vais essayer d etre plus rationnel sur le montage et essayer de penser a tout ,hier j ai assemblé et mastiqué la coque aujourd hui je vais donc percer mes hublot passer un coup d appret et attaquer la peinture de la coque et des ponts

je posterai des photos dimanche en principe

Hâte de suivre ce montage donc je prend un siège .

merci ,je prepare les cacahuetes et ce qui va avec

salut

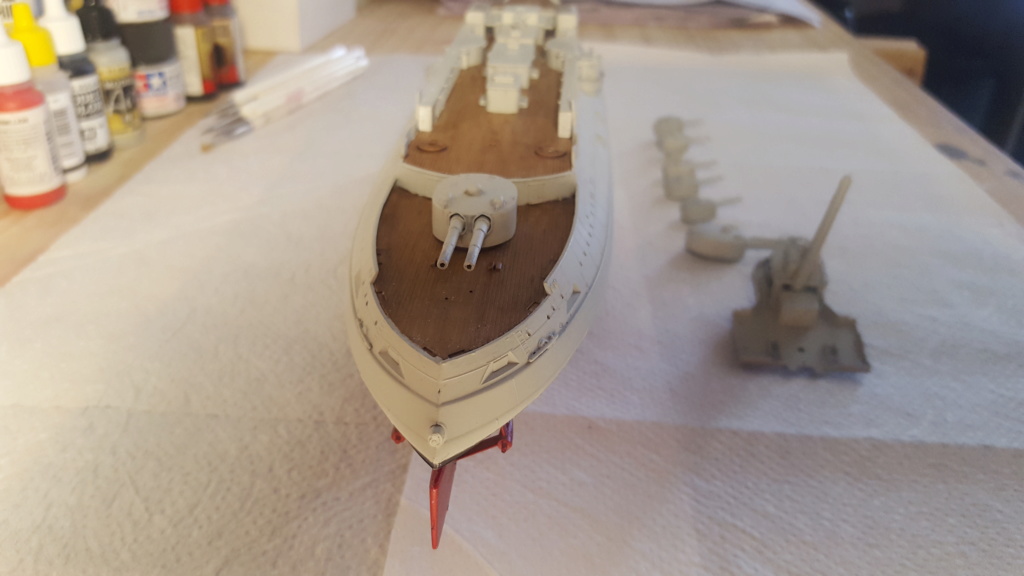

voila ou j en suis







sinon je suis en colere contre Trumpeter




regardez bien l emplacement de la ligne de flotaison




et maintenant regardez sur les deux photos d epoque

en bref normalement il faudrait que je recommence...

sinon le kit se monte bien, la gravure de la coque est pas vilaine ,et la photodecoupe fournie est tres suffisante

Bonjour Dark,

Le coup de la ligne de flottaison, c'est parfois le cas chez Trumpeter, je ne sais pas pourquoi.

Par contre, sauf erreur de ma part, dans la marine impériale il n'y avait pas de faux-col à mazout noir à la flottaison mais une très fine ligne blanche...un plaisir à faire
Note que sur le Borodino cette ligne n'existe même pas; ce qui m'arrange beaucoup.
Défaire ou ne pas défaire ? tout dépend du degré d'exactitude auquel tu aspires arriver.

Bon courage pour la suite du montage, c'est vrai que la gravure a l'air assez sympa, un peu trop marquée sur la coque peut-être mais il y a certainement moyen de faire quelque chose de très beau avec ce kit.

Bien le bonjour

attention

ta photo couleur est une photo noir et blanc colorisée ce qui n'est pas une absolu certitude entre le rouge est le gris

salut bromure

malheureusement j en ai d autres des photos....la hauteur de la ligne de flottaison préconisé par Trumpeter est bien fausse ,de plus comme le dit cedric pas de faux-col a mazout

le plus rigolo c est que sur la maquette de la version 1904 elle est juste


elle est a sa place

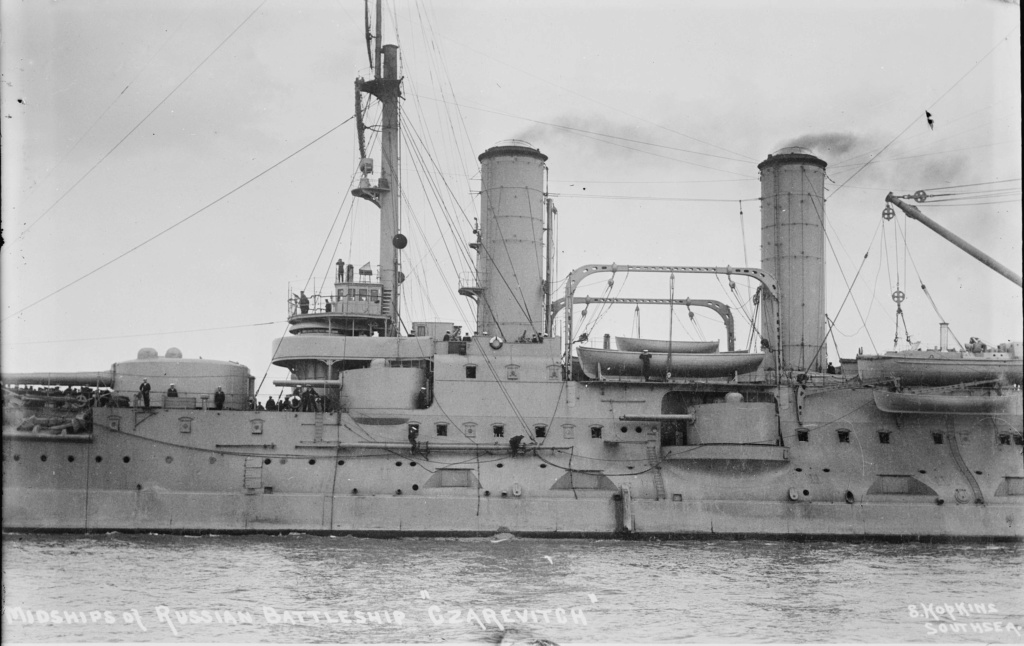

une autre photo d époque

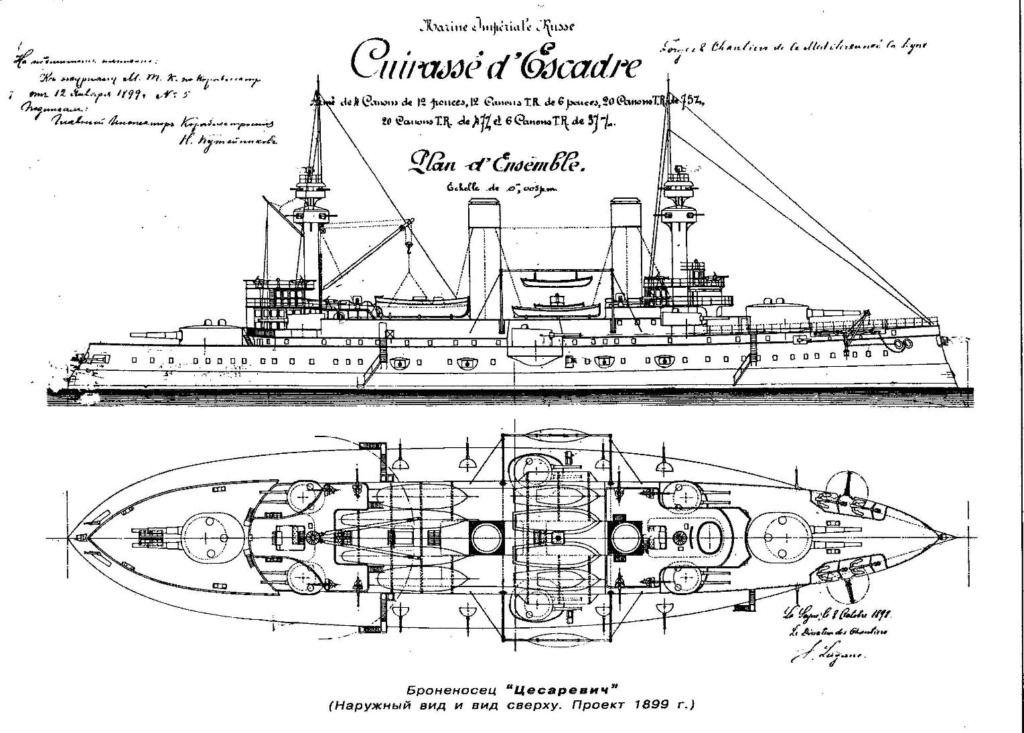

sur ce plan par contre elle est un peut plus basse


je pense que je referai la sous marine mais pas tout de suite...j ai de quoi m occuper pour digérer ce contretemps

Bonsoir Dark,

tu démarres sur les chapeaux de roue. Par contre le coup de l'erreur sur la ligne de flottaison est pas terrible de la part de Trumpeter, je comprends ton agacement. Bon courage pour la suite.

Amitiés,

Thierry

salut thimarie ,le truc c est que je vois plus que ça je fais une fixette la dessus .....

Ouh...
Vous avez vu le navire en arrière plan sur la dernière photo?

Sinon pour la ligne de flottaison, c'est surtout le faux col à mazout le problème, parce je me demande quelle était la différence de hauteur sur l'eau un navire à vide et le même avec les soutes pleines de charbon, les munitions et tutti quanti!
Cela ne devait pas être négligeable...

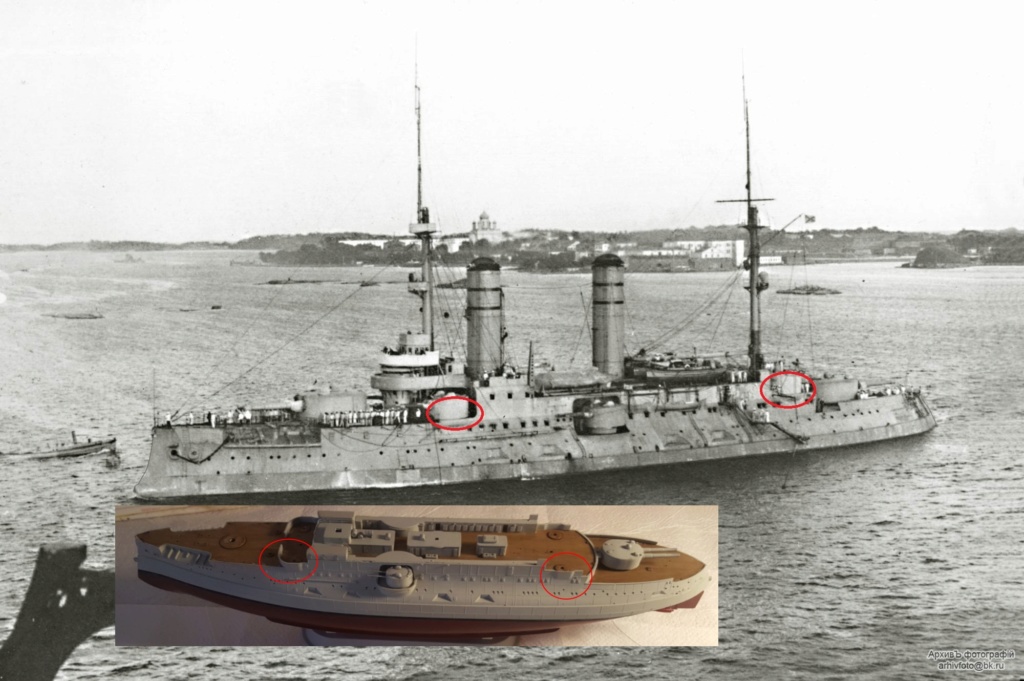

C'est le configuration 1917 sur le plan de Trumpeter. Par contre tu pourrais encore modifier la coque (voir photo).



Ouais Gilles, c'est Porsmouth en 1915 avec le HMS Victory

Bien le bonjour

sur cette photos il semble pleine charge

sur les unité de la même epoque et de la même flotte il y a faux col uo pas?

Ça démarre bien, j’aime beaucoup les vieillies coques grises, vivement la suite.
Philippe

bonjour

merci de votre intéret a tous .Bien vu chris mais malheureusement je vais pas pouvoir modifier sans risquer de toucher le pont et le pont a déjà reçu deux couches d encre il devient impossible de faire la moindre retouche sans que cela se voit .Si tu regardes bien il y a une découpe sur la partie arriere du pavois aussi juste derriere la tourelle ,le pire c est que cette découpe est presente sur le kit et que Trumpeter m a fait coller un morceau de pavois pour la supprimer ...encore un truc qui va m enerver maintenant que je le sais

BROMURE a écrit:

sur les unité de la même epoque et de la même flotte il y a faux col uo pas?

Comme son nom français l'indique le faux-col à mazout s'est répandu avec l'apparition des navires à chauffe au mazout. Les premières unités sont entrées en service vers 1915.
Avant, on voyait de tout : rien, un faux-col blanc, un noir et un rouge (ce dernier sur les grosses unités françaises portant une carène verte).
Pour compliquer le problème, ce Tsesarevitch est en configuration 1917, bien qu'ayant toujours une chauffe au charbon.
Il est vrai que les marines russes/ soviétiques et japonaises n'ont pas forcément adopté la ligne noire : liseré blanc pour les soviets et rien pour les ch'tits nippons.

Pour la couleur générale du bateau on peut distinguer trois périodes :
- Avant 1905 : coque blanche, puis noire, superstructures chamois.
- Guerre russo-japonaise 1905-1906 : "vert Port Arthur" qu'un de mes correspondants russe définit comme un "vert plutôt foncé"
- Retour en Europe (1906-1918) : coque et superstructure gris clair

Sur le net, la plupart des maquettes montées par des russes dans la configuration "mutinerie de 1917" ne montrent pas de faux-col. Juste une délimitation simple rouge-gris. Ont-ils accès à plus de doc ?

Par exemple, ici un forum russe avec le montage du Panteleimon (ex-Potemkin) en version 1915, donc avec la même livrée que le Tsesarévitch. Les photos parlent d'elles-même si on ne lit pas le russe. Le montage a l'air particulièrement bien documenté et son auteur ne met pas de faux-col à mazout :
https://karopka.ru/forum/forum263/topic17773/

Perso je laisserais comme c'est. L'ensemble est beau et propre : vivement la suite !
_Bruno

Bien le bonjour merci pour tes reponses j'avoue etre peut renseigné sur cette epoque

salut bgire merci pour ces renseignements tres intéressants

alors je me suis pris par la main vu que le bateau est encore facile a manipuler car pas encore de superstructures montées et j ai refait la sous marine a la bonne hauteur et sans faux-col .Ces bateaux on un tirant d eau vraiment important quand on regarde tout cela de prés

Le hull red xf9 etant a mon avis beaucoup trop foncé je fais un melange de 4 doses de rouge x7 et une dose de hull red xf9 diluer a 50% a l alcool pour l aero , c est encore foncé je trouve mais la couleur me plait bien

pour le gris c est du Vallejo light Gull gray game air , trop clair et manque une goute de bleu peut etre  mais bon pas facile a savoir donc il va rester comme cela

je voudrais accentuer les lignes de structures et les diverses ouvertures et échelles etc sur la coque mais je sais pas comment m y prendre sans que mon gris ne fonce un conseil a me donner ?

merci a tous

Ouahhh, quel courage : reprendre une coque déjà montée.

J'ai traduit (merci Google) quelques passages du site russe et confronté avec ce qui est dit dans le sujet "spécial fans de pré-dreadnought russes" de Modelwarship. J'ai cru comprendre que le gris clair comprend une très légère teinte verte plutôt que bleu, un peu (là, c'est mon interprétation qui n'est pas une référence) comme le MS4a des camouflages de la Royal Navy :



Je rappelle que c'est là mon interprétation. Le maquettiste russo-américain Vladimir Nabukov avec qui j'avais correspondu en 2015 à ce sujet n'est pas plus précis.

_Bruno

De toute manière, personne ne sait à quoi correspondent exactement les teintes de la marine impériale russe. J'ai perdu un temps énorme à chercher les teintes de gris de la coque et des structures du Sevastopol et tout ce qu'il en ressort, c'est qu'il y a une couleur plus foncée que l'autre…

Je ne me prendrais quand même pas trop la tête avec ces teintes de gris, sans même parler de l'usure qu'elles pouvaient prendre en fonction des éléments, de l'état général de la marine en pleine guerre / révolution etc etc.

chris a écrit:

C'est le configuration 1917 sur le plan de Trumpeter. Par contre tu pourrais encore modifier la coque (voir photo).



Ouais Gilles, c'est Porsmouth en 1915 avec le HMS Victory

Tiens, je viens de re-parcourir ce fil et je me rends seulement compte d'un "détail" que même Chris n'a pas vu:

Regardez bien l'étrave du navire, post-refonte, version photo et version Trumpeter

Bonjour dark83000,

Un bien beau modèle que ce Tsesarevitch.

Peut être ne connais tu pas ces photos d'époque sur ce site russe : http://navsource.narod.ru/photos/01/026/index.html

Bon montage

salut henri

oui j aime beaucoup ces coques avec cet énorme frégatage et l éperon

merci pour le lien

salut a tous

bon un petit résumé de mes ressentis sur cette maquette : et bien c est une très belle maquette ,très belle gravure ,belles pièces d une belle finesse ,environ une demie page A4 de PE ,bref une belle surprise
Au final une maquette plus complexe et plus délicate que je pensais et très agréable a monter

Pour le coté négatif :ligne de flotaison fausse sur le plan ,les tubes de 305 sont trop gros et ceux de 150 un poil trop juste et il faut faire des réctifs au niveau des pavois comme l a justement souligné  chris ,rien de bien mechant mais je conseil de faire ces réctifs pas très compliquées avant le montage de la coque et de commander un pack de canons .Pesro j e n ai pu que rectifier que la ligne de flotaison car pour le reste il était trop tard

Niveau PE j ai juste rajouté quelques échelles sur la coque a la place de celles qui sont gravées ,des échelles Japonaises surtout le dite pas au capitaine

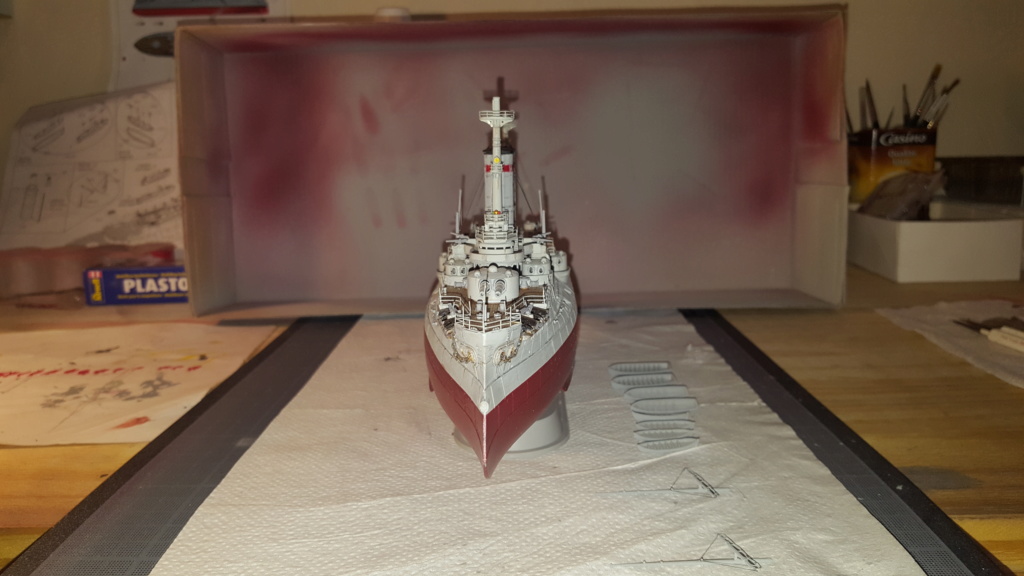

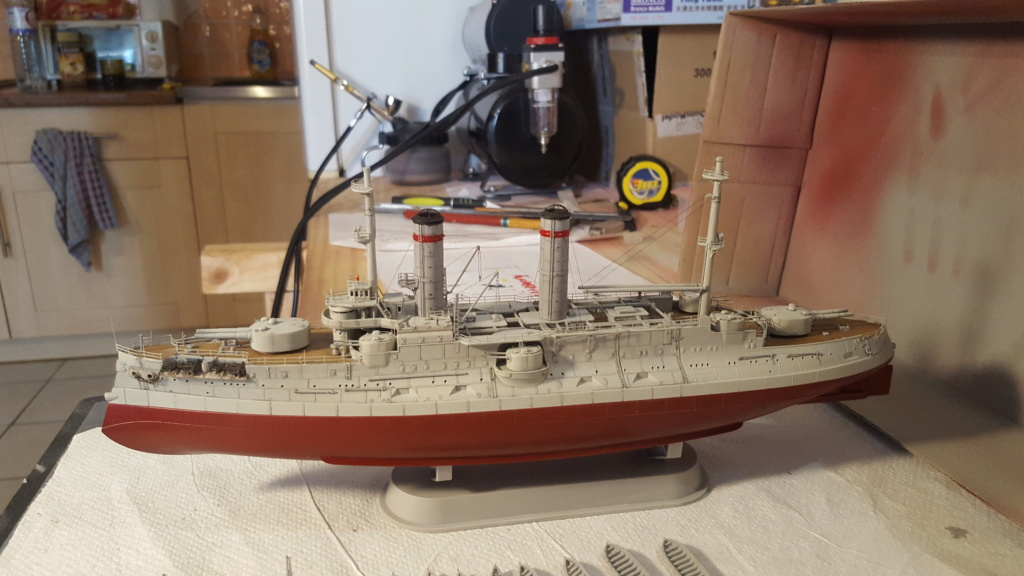

quelques photos prises aujourd hui





url=https://servimg.com/view/20079958/65][/url]







url=https://servimg.com/view/20079958/69][/url]











le rouge est brillant pour le moment mais une fois l ensemble vernis en mat il n y paraitra plus .Voila il reste encore pas mal de travail ,la patine est en cours ,reste les canots ,vedettes et torpilleurs et la mature a finir et bien sur les aeriens

a bientôt

PS : désolé pour les doublons si un modo passe par la il peut supprimer les photos moins bonnes

Superbe
Perso je trouve qu'il a plus de gueule avec cette livrée claire qu'en configuration "Guerre russo-japonaise" où il était tout vert foncé, ce qui masque tous les détails.

Bravo, très belle réalisation La suite VIIIIITE ! Mon verre de Troussepinette se réchauffe et je n'ai pas envie de me lever du canapé
_Bruno

salut bgire et merci

oui il est plutôt sympa en gris finalement ,par contre la différence de gris entre les cheminées et la coque n est pas très marquante voir invisible suivant l éclairage

je pense faire le kniaz Suvorov en gris aussi vu qu il semble avoir été gris en tout début de carrière mais je manque de doc sur cette periode

dimanche je ferais des photos plus jolies car la elles ont été faites a la va vite et en principe j aurais encore un peut avancé

Il est vraiment jolie ce cuirassé, il me paraît vraiment large comparer d'autre cuirassé de la seconde guerre mondiale je me trompe ?

Je ne connaissais pas ce modèle mais il a l'air sympa a monter

Envoyé depuis l'appli Topic'it

salut guillaume

merci pour ton passage ,a l époque du Tsésarévitch la seconde guerre mondiale est encore loin puisque il a été mis en chantier en 1899 .Pour la largeur non c est normal pour cette époque

Très belle réalisation BRAVO

Bonjour Dark,

Fort sympa ce montage, tu avais commandé des canons en laiton ?
Cela commence à sentir la fin, bon courage pour les dernières finitions.

salut Dewoitine et cedric

non j ai les canons en laiton pour le kniaz suvorov ,bien dommage car comme je l ai dit plus haut ils sont pas très bien dimensionner

bonjour Dark

pas franchement ma tasse de thé ces vielles bailles , mais par contre quant ces bien realisé  je et c'est le cas ici
bonne continuation
nicolas
