USS Cairo 1862 kit BlueJacket kit K1111 1/16’’ au pieds 1:192

USS Cairo 1862 kit BlueJacket kit K1111 1/16’’ au pieds 1:192

Quand on pense a la guerre de sécession Américaine ont pense au grande bataille terrestre
Gettysburg, Chickamauga, Spotsylvania, Bull Run, Shiloh et tant d’autre, mais ont oublie les 51 batailles naval importante pour le contrôle des voie de communication fluviale.

Le USS Cairo fait partie de ses combattants qui sont +- oublier.

Durant les conflits nord Américain les voies navigables étaient d’une importance stratégique incomparable pour acheminer troupe et ravitaillement.
Durant le conflit de 1812 – 1814 entre le Canada et les Américain si les Canadien n’avait pas eu le contrôle du St-Laurent et de la rivière Richelieu les choses aurait peut-être été différent. A Kingston en 1814 un 3 pont 112 canons le HMS St-Laurence ( le seul 3 ponts a naviguer en eau douce ) a été construit qui donnait le contrôle total du lac Ontario an Britanic. Un navire similaire était prévue pour le lac Érié pour reprendre le contrôle du lac perdu en 1813.

Les conditions de terrain pour la guerre de sécession était pareil qui contrôlait les fleuves et rivières contrôlait le ravitaillement. C’est avec les recherche faite lors de la construction de mon Arrow (Burrow) (Bataille du lac Champlain 1814) que j’ai réaliser l’importance méconnue que les navires navigant en eau douce ont eu durant ses 2 conflits.

Le modèle du USS Cairo sera le 3em navire de ma série sur les Ironclad et il semble que seul BlueJacket à produit un modèle

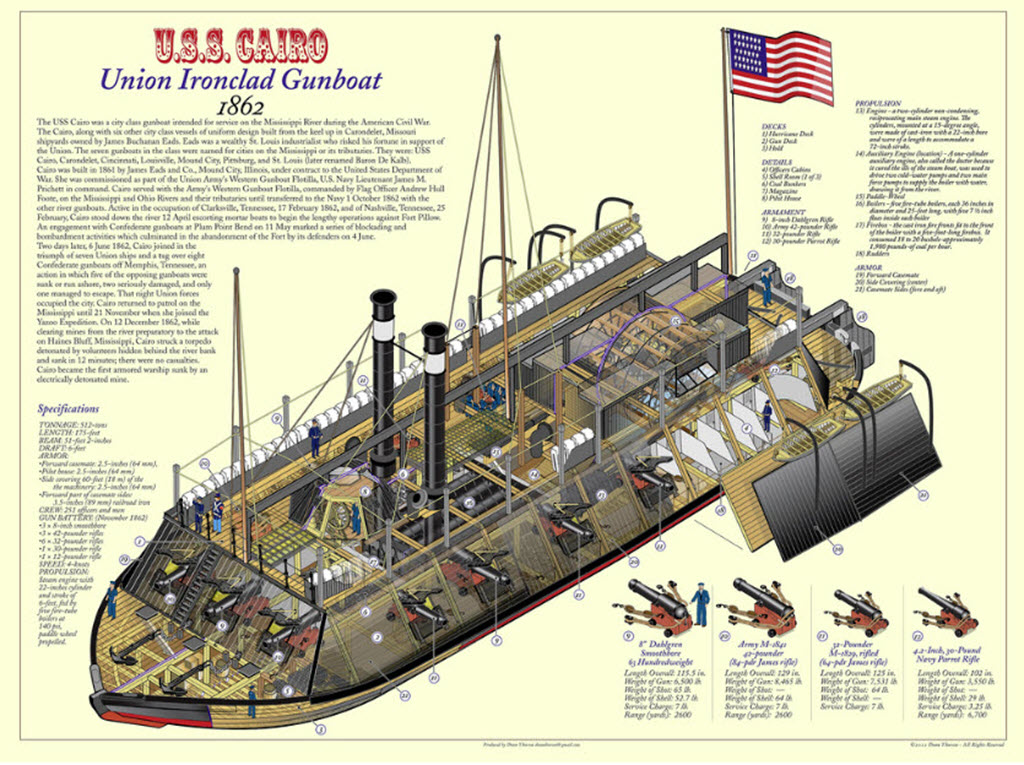

Le navire
Longueur         53m
Largeur            16.60m
Tirant d’eau     1.8m
Vitesse            4 nœud
Équipage         251
Armement       3x 8lb
                        3x 42lb
                        6x 32lb
                        1x 30lb
                        1x 12lb

7 navires identiques ont été construit en 1862
USS Cairo, USS Carondelet, USS Cincinnati, USS Louisville, USS Mound City, USS Pittsburg et USS St. Louis. Tous ont reçu des noms de ville d’ou leur classification de City Class Ironclad a l’origine il avait des équippage de la US Navy mais était sous le contrôle de l’armé ce qui explique leur nomination USS et non USN ont été transféré a la marine un peut plus tard










Le Cairo a coule suite a l’explosion d’une mine Décembre 1862
Sont épave a été partiellement renfloué en 1965 et est maintenant exposer au Vicksburg National Park.









Une magnifique maquette a été réaliser par Gene Bodnar au 1:48 sur commission si sa vous intéresse voici le lien que je vais consulté régulièrement.
http://www.modelshipbuilder.com/e107_plugins/forum/forum_viewtopic.php?5406.0

Le kit qui est de la même échelle que mes 2 précédents (USS Monitor et CSS Virginia) soit 1/192
Par contre c’est un kit que a reçu une belle cure de rajeunissement 2016-2017
Et a première vue semble excellent


Le kit inclus une forme solide en tilleul dont la finition semble excellente en 2 pièces des découpes laser une feuille PE, tige de styrène, pièce en métal blanc et baguette de bois.

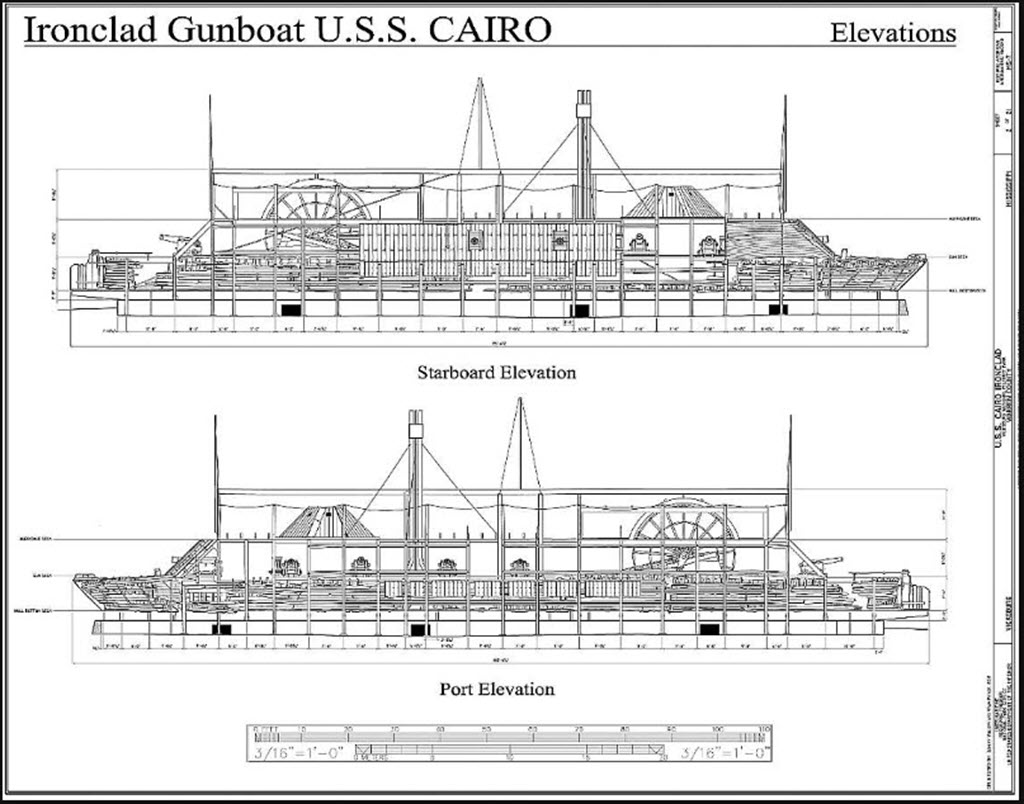

Un livret d’instruction (bien meilleur que les 2 précédents) et un plan descriptif qui est très bien.

Une idée originale, c'est pas courant comme réalisation.

La coque et casemate viennent en 2 pièces  qui ont été coupé au laser.
La pièce du bas nécessite un peut de ponçage pour arrondir la partie arrière et corrigé une imperfection a par cela cette partie de la coque ne demande aucune correction
1



Il y a 2 plaques pré graver pour les ponts la première se monte sous la casemate et ne demande aucun ajustement et ont une gravure fine et magnifique celle de la casemate à reçu un fin marquage pour les accessoire qui devront y être installer.
2



Par contre la deuxième qui se pose sur la casemate ma donner un peut de problème
Les angles de la case mate ne sont pas correctes à la proue et à la poupe et je doit faire une correction 3- 4 et 5 pour la prou

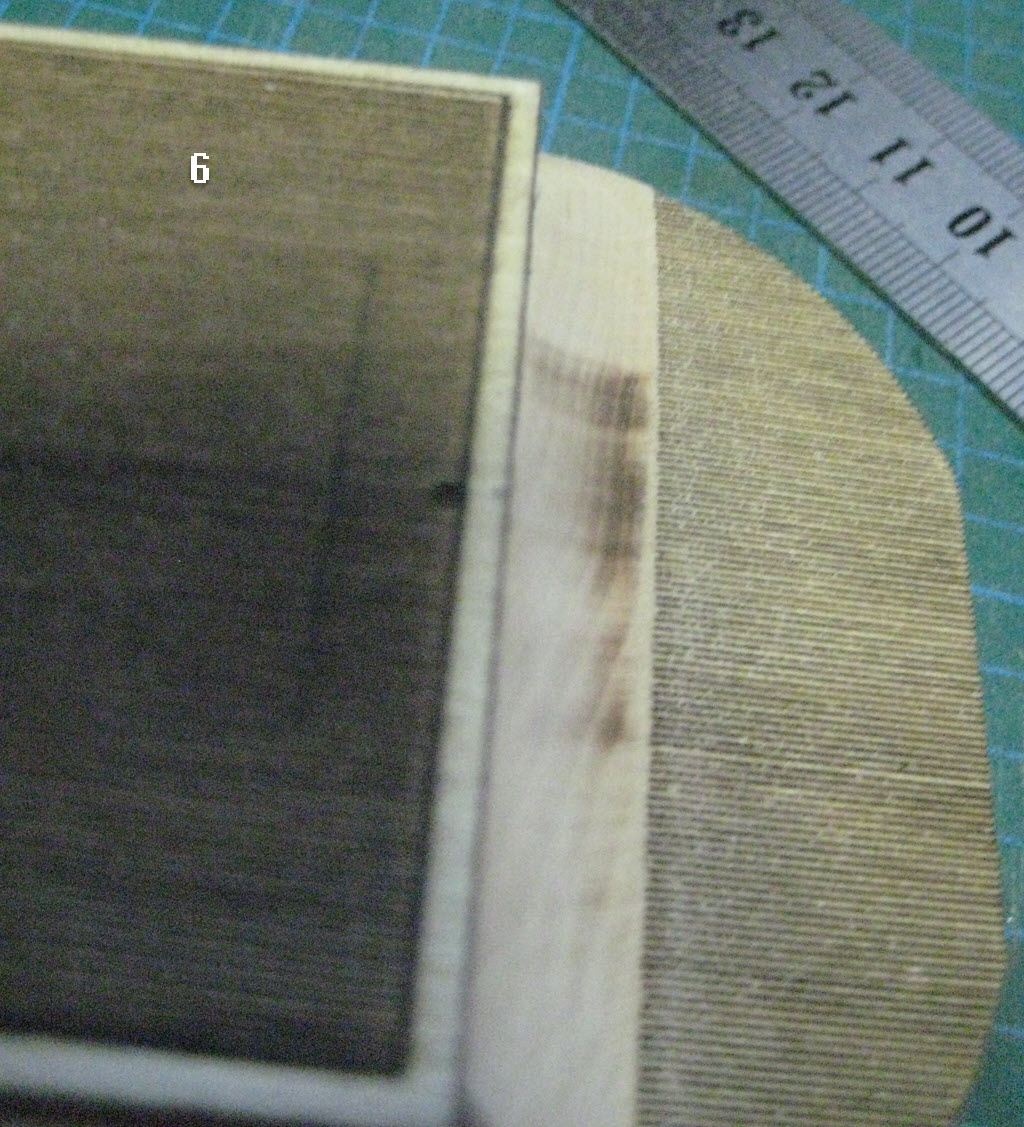

et 6 une fois corrigé pour la poupe

Bonjour Charles,

super intéressant ce montage. En plus ce modèle n'est pas très courant. Bon courage pour la suite.

Amitiés,

Thierry

Bonjour Charles,

Encore un modèle original qui complètera ta superbe collection. Et qui sera certainement aussi réussi que les précédents.
Bon montage

Salut Charles, tu dois connaître sans doute ces deux références,



Une base de départ sur le sujet.
Jean

chouette je prend place

Très beau sujet, je vais suivre!

Merci les amis

La construction ne sera pas rapide un petit fis est entré dans la famille

Les instruction sont bonne mais mélangé sa prend du temps faut lire l’ensemble avant d’avancé d’un pas heureusement que je suis 100% bilingue

Jean non je n’avais pas vu ses 2 livres qui doivent être super intéressant je vais voir si je peut mètre la mais dessus à la bibliothèque

Petite avancée
Après avoir posé le pont de la casemate (1) pose des photos découpes





Problème des le début celle de la poupe n’est pas correcte et a nécessité une grosse correction 2 et 3

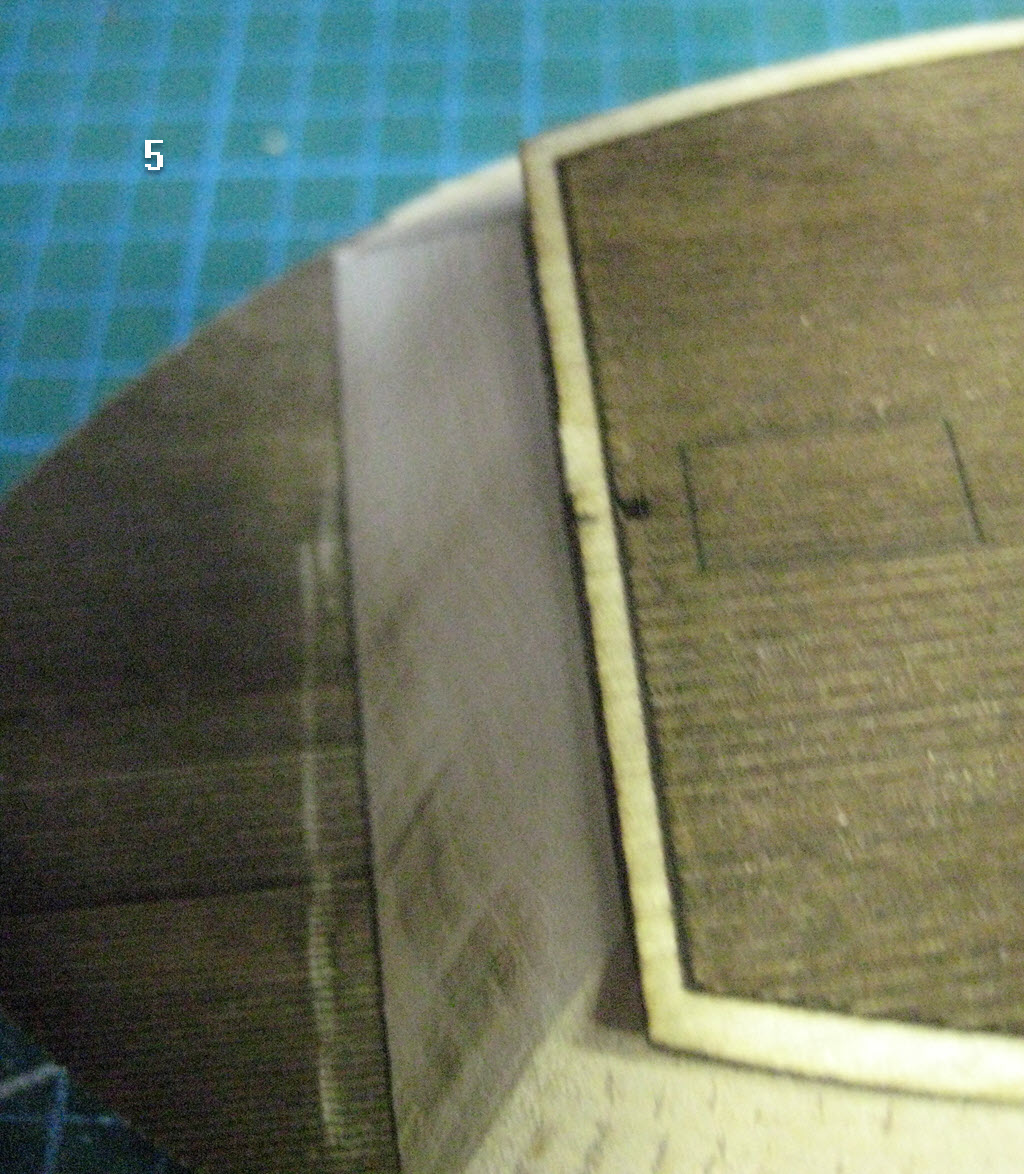

Une partie de la casemate n’a pas de photo découpe et il n’y a rien dans les instructions pour faire un motif j’ai donc décidé de simulé le bordage de bois 4, 5 et 5a









Les autre photos découpes pour les flanc de la casemate se sont posé avec précision sans problème 6 et 7







Voila la casemate est prête à recevoir les détails 8 et 10

Ponçage et pinaillage sont les deux mamelles du maquettage
Ton modèle est très beau!
Jean

Bonjour Charles,

je suis ton montage avec intérêt, assez que pour avoir découvert que Flagship Models produit aussi le Cairo à la même échelle, ainsi que des figurines d'équipage:

http://www.flagshipmodels.com/zencart/index.php?main_page=product_info&products_id=134&zenid=4dec55ad4373b2aac1d43366914b0345

Tout ceci me donne de plus en plus envie de me lancer un jour dans la réalisation d'un de ces ironclads.

Bon courage pour la suite.

beau boulot

Sur un autre forum, une belle représentation de l'un de ces monstre,

https://www.tapatalk.com/groups/hyperscale/my-models-of-2018-t501524.html


Jean

He Merci Cédric je ne connaissais pas cette marque
Ils ont de superbe maquette a première vue sa semble assez intéressant
Le CSS Arkansas serait intéressant pour balancé mon présentoir
2 du nord 2 du sud
Faire du calcul pour voir si sa entre

Superbe dio jean Merci

Sa avance très, très doucement ont a eu du verglas dimanche/lundi dernier perte majeur d’électricité 27h sans et 15cm de neige mardi déjà tout fondue vive le Québec ont est fait fort ici

Second problème
Après avoir ajusté la plaque de la prou les canon ne sont plus aligner
Juste une question de refaire les trou correctement 1-2





Début de la mise en peinture 3





Construction de la casemate de la roue a aube4  et roue a aube 5-6

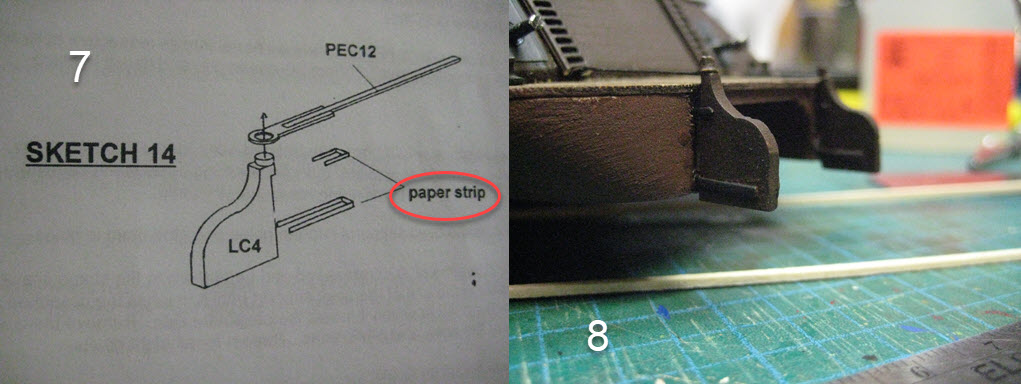

Gouvernail 7-8

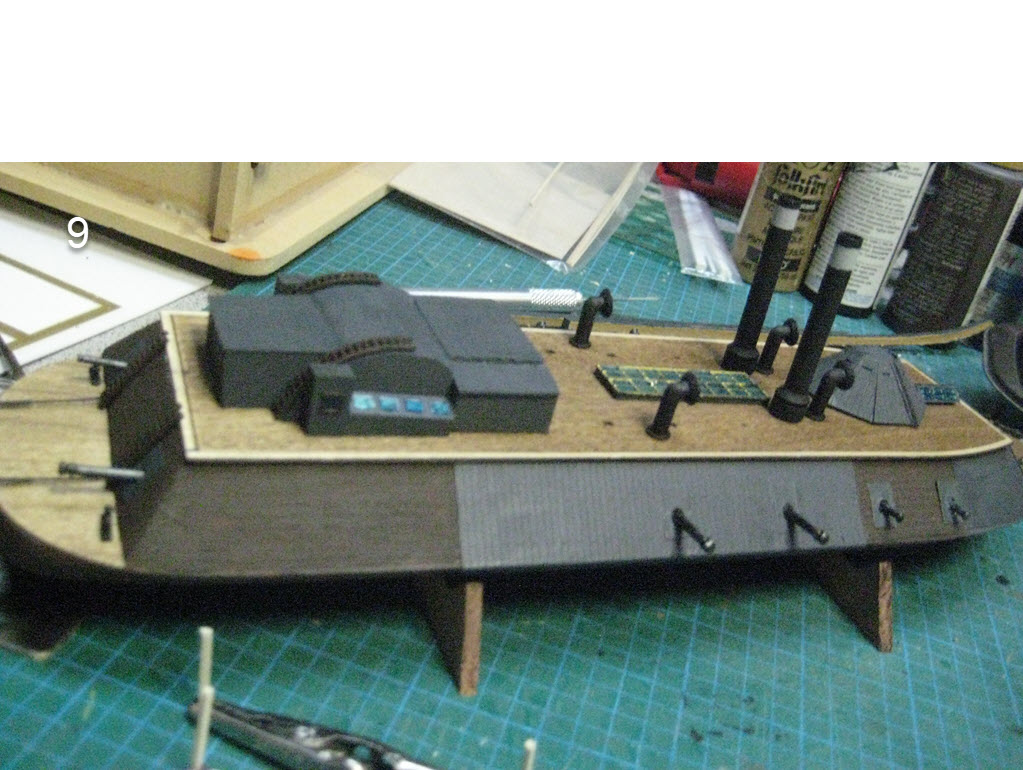

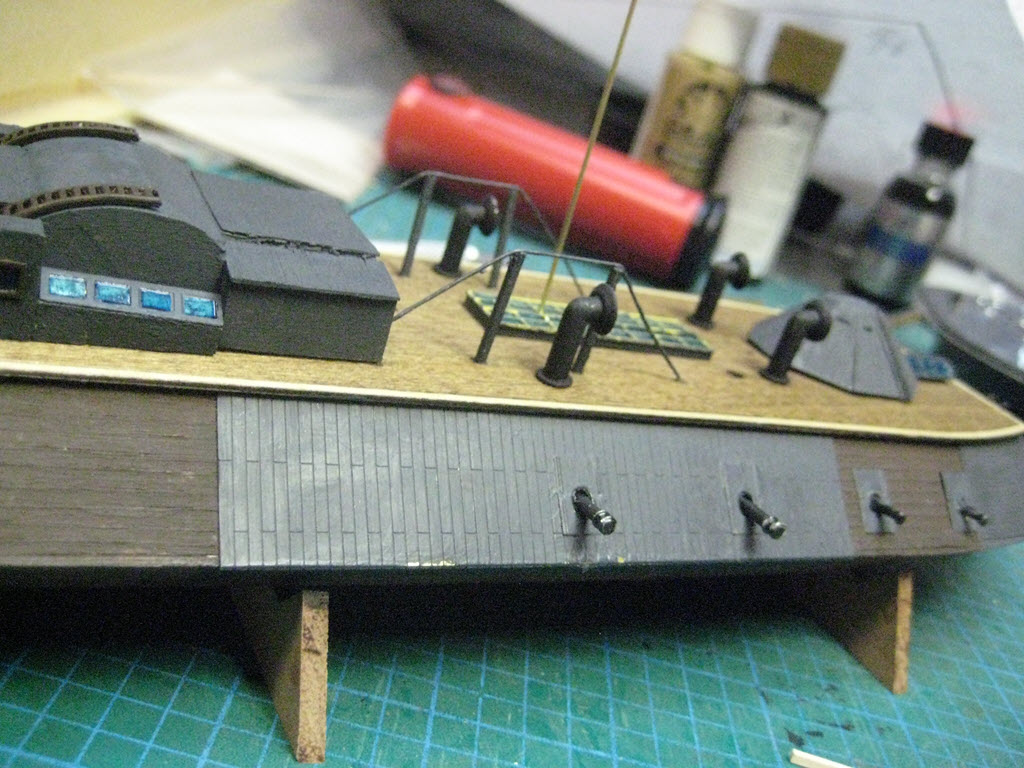

Pose des accessoires de la casemate 9

très joli travaille

Bien le bonjour

j aime bien ton montage et je me dit que ça ferai un bon modèle naviguant a une autre echelle

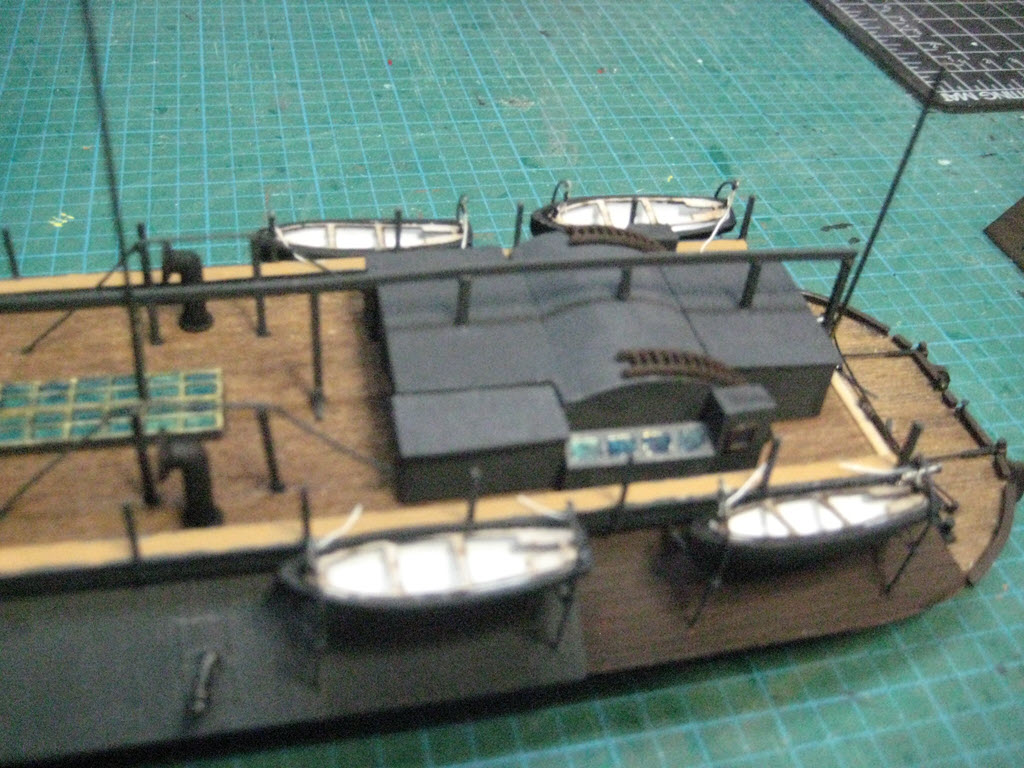

Dernières pièces et finition

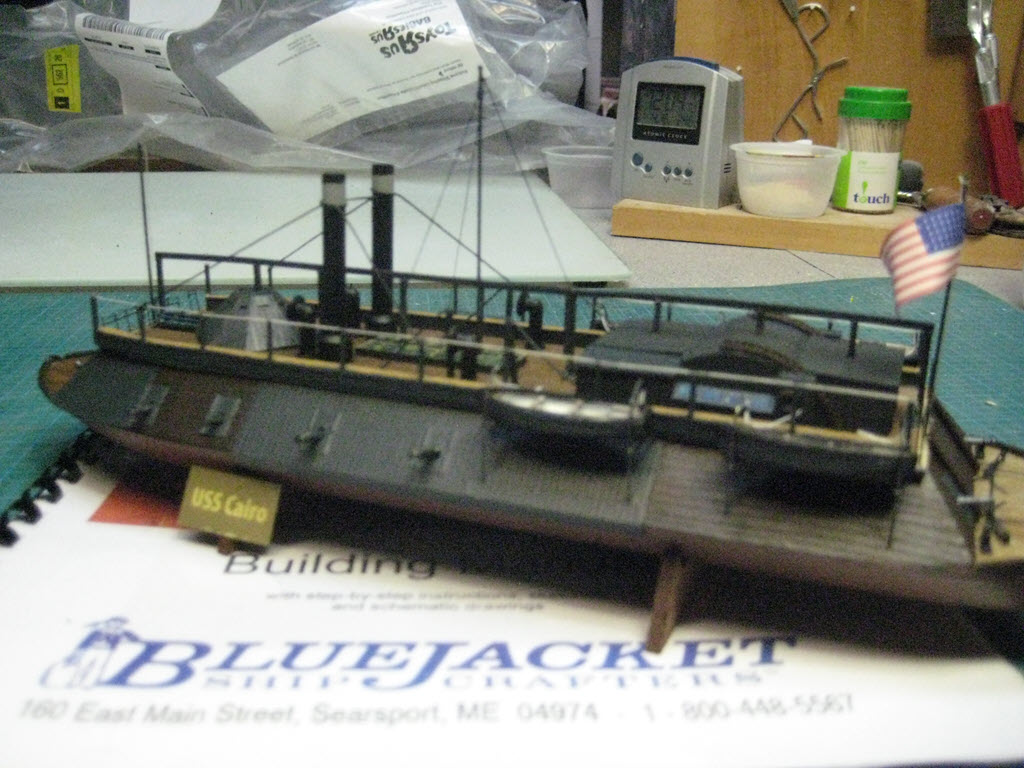

Voila la fin









Bon le modèle
De loin meilleur au 2 autres (Monitor et Virginia)
A part la plaque de la prou le reste a superbement bien été
Instruction et dessin adéquat

La seul réserve c’est l’échelle 1/192 je trouve cela trop petit
Je crois que 1/90 serait super et donnerait l’occasion de soigné les détails

bon boulot

Bonjour Charles,

Encore une bien belle réalisation.
Y aura-t-il une suite ??

Tes montages me donnent de plus en plus envie de faire un de ces ironclads…

Nope c’est le dernier le présentoir que j’ai ne peut pas en prendre un 4em
Et tout plein d’autre projet
