| USS Montana (RC 1/400°) par Matt-83 | |
|
|
|
Auteur | Message |
---|
Matt-83 Quartier-maître de deuxième classe
Localisation : TOULON Navire préféré : Cuirassé Richelieu
| Sujet: USS Montana (RC 1/400°) par Matt-83 Mer 13 Mar 2019, 21:03 | |

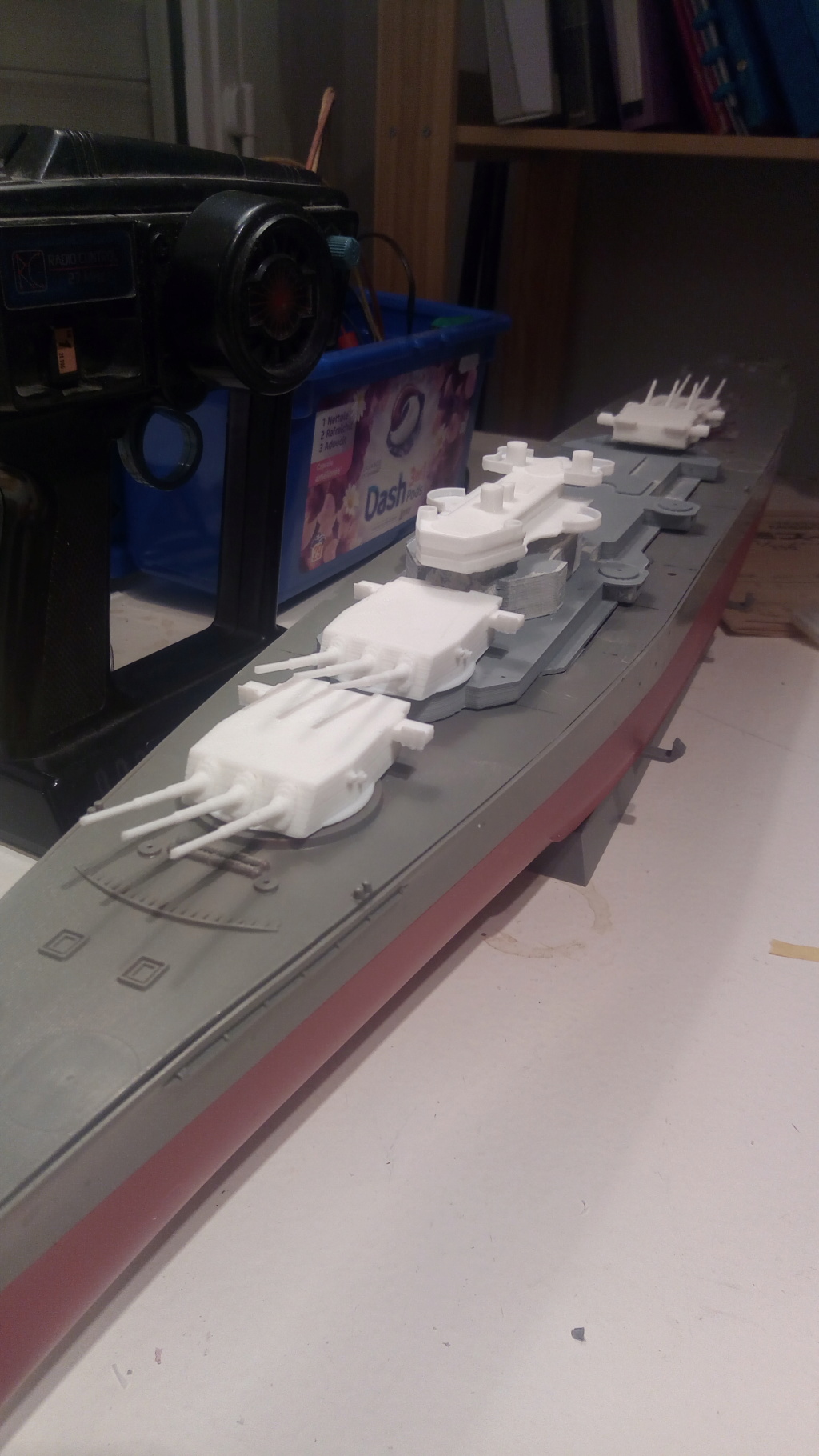

| Bonjour à tous, Il y a bientôt 2 ans j'ai fait l'acquisition d'un kit 1/350 du Missouri motorisé. Il s'agit d'un vieux kit (année indéterminée), comportant des pièces grossières et peu détaillées ainsi que 4 hélices en laiton, le réducteur, le moteur et l'interrupteur. En résumé, une bonne base pour le transformer en maquette recommandée. J'ai donc sacrifié une vieille voiture nikko pour fournir les éléments de commande à distance ainsi que le servo de gouverne. Bref, me voici équipé d'une coque de missouri au 1/350... Problème ma collection est entièrement au 1/400 aie ... Du coup, pour ce qui auront lu le titre, je me suis posé comme objectif de transformer cette maquette de missouri au 1/350 en montana au 1/400
Dernière édition par Matt-83 le Lun 18 Mar 2019, 07:33, édité 2 fois | |
|
| |
Matt-83 Quartier-maître de deuxième classe
Localisation : TOULON Navire préféré : Cuirassé Richelieu
| |
| |
Pierre66 Lieutenant de Vaisseau
Localisation : Perpignan Navire préféré : PA Joffre
| Sujet: Re: USS Montana (RC 1/400°) par Matt-83 Mer 13 Mar 2019, 21:51 | |
| Ça a une sacré "gueule", comme quoi la 3D, parfois ...! Pourrait-on avoir des photos plus détaillées des tourelles ? _________________ Amicalement, Pierre | |
|
| |
HenriF83 Maître
Localisation : Quqpart
| Sujet: Re: USS Montana (RC 1/400°) par Matt-83 Mer 13 Mar 2019, 22:16 | |
| Bonsoir Matt-83, Bluffant l'impression 3D des tourelles Si tu as des précisions sur l'imprimante et le logiciel de CAO, cela devrait intéresser pas mal de lecteurs ! Bonne suite pour le montage | |
|
| |
bilou06 Major
Localisation : Nice 06 Navire préféré : US NAVY
| Sujet: Re: USS Montana (RC 1/400°) par Matt-83 Jeu 14 Mar 2019, 08:40 | |
| Étonnant comme démarche mais pourquoi pas ! A suivre... _________________ Gilles
| |
|
| |
lionel45 † Capitaine de Frégate
Localisation : Gron (Sens) 89100 Navire préféré : Les IJN la DKM et les autres
| Sujet: Re: USS Montana (RC 1/400°) par Matt-83 Jeu 14 Mar 2019, 08:45 | |
| _________________ Modèle en cours: Missouri 1/350 Taiho 1/350 Thonburi 1/700 Aspirine. Épouse d'un aspirant, généralement très élégante, elle donne à la mode un caractère particulier, un "Cachet" d'aspirine. Muriel Robin Amicalement Lionel | |
|
| |
Matt-83 Quartier-maître de deuxième classe
Localisation : TOULON Navire préféré : Cuirassé Richelieu
| Sujet: Re: USS Montana (RC 1/400°) par Matt-83 Jeu 14 Mar 2019, 09:31 | |
| Bonjour messieurs =) je vais répondre aux quelques questions. Voici les photos de la tourelle de plus près. Je l'ai dessiné sur Catia V5 (je m'en servais à l'école il y a quelques années). Catia est équipé d'un module de conversion au format STL (format d'imprimante 3D). Ensuite je charge le fichier dans le logiciel constructeur de l'imprimante. La je peux corriger l'échelle, ajouter d'autres objet 3D, régler la qualité, les supports etc... In fine j'obtiens le programme d'impression qui précise le temps, le mois du plastique utilisé. Je charge tout ca dans l'imprimante. Je règle le plateau et la température de l'extrudeur et c'est parti ! | |
|
| |
Matt-83 Quartier-maître de deuxième classe
Localisation : TOULON Navire préféré : Cuirassé Richelieu
| Sujet: Re: USS Montana (RC 1/400°) par Matt-83 Jeu 14 Mar 2019, 09:40 | |
| Sinon j'utilise la JGAUORA 3s. C'est une petite imprimante quasiment livrée prête à l'emploi. Le volume d'impression est un cube de 22 cm de côté ce qui laisse de quoi faire. J'utilise une bobine blanche de 1 kg (environ 25 euros) Sur les photos des précédents post, l'impression est réalisée à la précision max de mon imprimante, des couches de 0,1 mm. Comme vous le verrez, c'est brut, je l'ai juste un peu ébavuree. Les canons sont imprimés à plat et insérés dans des réservations. Il faut compter environ 2h pour une tourelle et ses canons pour environ 20g de matière supports inclus. Le pont des superstructures est une grosse pièce que j'ai imprimé en 3 fois et assemblé ensuite. Il a fallut 6 à 8h par sous blocs. | |
|
| |
Matt-83 Quartier-maître de deuxième classe
Localisation : TOULON Navire préféré : Cuirassé Richelieu
| Sujet: Re: USS Montana (RC 1/400°) par Matt-83 Jeu 14 Mar 2019, 09:46 | |
| Alors oui cette démarche n'est pas très academique, de toute façon j'ai renoncé à avoir le niveau de détail et d'exigence des artistes présents sur le forum. Du coup je me trouve des alternatives ^^ Cette maquette est pour moi un "2 en 1" à savoir, expérimenter les capacités de mon imprimante 3D en s'amusant avec mes propres modèles 3D et constructiviste un petit bateau RC au 1/400 qui reste la seule échelle de la collection. En faisant mes recherches sur internet concernant les différents projets du Montana, il semblerait que ce bateau jamais construit aurait du mesurer 280 m, contre 270 m pour le missouri. Par une simple réglé de 3, (270x400/350) on obtient une longueur taille "réelle" de 310 m... Donc c'est trop grand, mais d'un autre côté je n'ai pas beaucoup de place pour l'équipement RC ... Impossible de toucher à la coque. Alors je suis retourné sur internet pour dénicher le projet BB 65-6 de 310 m ! Yes! De toute façon c'est un what if, on va pas chipoter Voici une photo du projet Bonne journée à tous | |
|
| |
HenriF83 Maître
Localisation : Quqpart
| Sujet: Re: USS Montana (RC 1/400°) par Matt-83 Jeu 14 Mar 2019, 11:18 | |
| Bonjour Matt-83, Merci pour les précisions sur la méthode et l'imprimante. Ta démarche est passionnante et même novatrice. Il ne faut pas penser qu'il y a un académisme du modélisme naval, la variété des modèles présentés sur ce forum montre que l'imagination règne pour apporter des solutions aux problèmes de chaque montage. Qui sait, dans quelques années, chacun aura peut être son imprimante 3D dans son atelier | |
|
| |
Pierre66 Lieutenant de Vaisseau
Localisation : Perpignan Navire préféré : PA Joffre
| Sujet: Re: USS Montana (RC 1/400°) par Matt-83 Jeu 14 Mar 2019, 13:56 | |
| Merci pour les photos de détails. Les tourelles vont nécessiter un poil de ponçage, mais le résultat est top. Peut-on connaitre le prix de ton imprimante 3D ? _________________ Amicalement, Pierre | |
|
| |
Matt-83 Quartier-maître de deuxième classe
Localisation : TOULON Navire préféré : Cuirassé Richelieu
| Sujet: Re: USS Montana (RC 1/400°) par Matt-83 Jeu 14 Mar 2019, 19:46 | |
| Bonsoir Pierre,
L'imprimante vaut environ 250 à 300 euros. J'ai vu que tu faisais beaucoup de modèles 3D. Aurais tu des modeles finis qui seraient imprimables ? Des remorqueurs? Des bateaux de soutien?
Bonne soirée
Matt | |
|
| |
Pierre66 Lieutenant de Vaisseau
Localisation : Perpignan Navire préféré : PA Joffre
| Sujet: Re: USS Montana (RC 1/400°) par Matt-83 Jeu 14 Mar 2019, 20:03 | |
| A ce prix c'est vraiment abordable. Évidemment pour une plus grande précision, il faut y mettre un peu plus ....! Pour répondre à ta question, j'ai pas mal de choses terminées, mais c'est pour la plupart des bricoles, accastillage principalement. De mémoire j'ai terminé une chaloupe de 13 m, sinon je regarderai dans mes fichiers... _________________ Amicalement, Pierre | |
|
| |
Matt-83 Quartier-maître de deuxième classe
Localisation : TOULON Navire préféré : Cuirassé Richelieu
| Sujet: Re: USS Montana (RC 1/400°) par Matt-83 Jeu 14 Mar 2019, 20:08 | |
| Super =) ca c'est du modèle 3D !
Si tu as un model de remorqueur convertible en STL je prends ! ^^ | |
|
| |
Pierre66 Lieutenant de Vaisseau
Localisation : Perpignan Navire préféré : PA Joffre
| Sujet: Re: USS Montana (RC 1/400°) par Matt-83 Jeu 14 Mar 2019, 20:11 | |
| Hélas non, pas encore au programme ! Par contre si j'en fais un, ce sera un modèle français années 30-40, pour aller avec mes projets. _________________ Amicalement, Pierre | |
|
| |
andraud 13780 Enseigne de vaisseau de deuxième classe
Localisation : CUGES-LES-PINS 13780 Navire préféré : le lutèce,
| Sujet: Re: USS Montana (RC 1/400°) par Matt-83 Ven 15 Mar 2019, 11:21 | |
| bonjour Matt-83 jolie maquette du beau travail je voudrais un renseignement et un conseil de ta part je vais faire le NEW JERSEY AU 1/400 très beau modèle et une très belle coque pour le motoriser peut tu me dire le diamètre des tubes d’étambot et des arbres et comment arrivé a faire tourner avec un moteur car moi je comptais mettre 3 petits moteur ton USS MONTANA est superbe tu as bien avancé je suis a plus Amicalement Michel andraud13780 _________________ Michel
| |
|
| |
Matt-83 Quartier-maître de deuxième classe
Localisation : TOULON Navire préféré : Cuirassé Richelieu
| Sujet: Re: USS Montana (RC 1/400°) par Matt-83 Dim 17 Mar 2019, 18:33 | |
| Bonjour Andraud, Je n'ai pas de moyen de mesure très précis, mais les tubes d'etambot font entre 1.8 et 2 mm. Sinon pour faire tourner les 4 arbres, il y a une boite de vitesse inclue dans le kit (comme les tubes les arbres et les hélices). Sinon ce week en je suis focaliser sur l'impression des supports de carte, du support de servo moteur et des différentes bielles de direction. Bref il est prêt à faire un essai dans l'eau! | |
|
| |
andraud 13780 Enseigne de vaisseau de deuxième classe
Localisation : CUGES-LES-PINS 13780 Navire préféré : le lutèce,
| Sujet: Re: USS Montana (RC 1/400°) par Matt-83 Lun 18 Mar 2019, 07:56 | |
| Matt-83 merci de ta réponse pour les tubes OK pour le reste pas évident car j'ai rien dans le kit donc pour monter les engrenages et savoir la dimension pas évident je vais essayer avec 4 petit moteurs Amitiés Michel _________________ Michel
| |
|
| |
Pierre66 Lieutenant de Vaisseau
Localisation : Perpignan Navire préféré : PA Joffre
| Sujet: Re: USS Montana (RC 1/400°) par Matt-83 Lun 18 Mar 2019, 10:48 | |
| Ça avance bien. _________________ Amicalement, Pierre | |
|
| |
Matt-83 Quartier-maître de deuxième classe
Localisation : TOULON Navire préféré : Cuirassé Richelieu
| Sujet: Re: USS Montana (RC 1/400°) par Matt-83 Mer 20 Mar 2019, 23:56 | |
| Bonsoir, Après une semaine à bricoler sur catia j ai lancé l'impression des pièces principales de la tour avant. Voici le résultat. Il y a beaucoup d'ajustement et de retouche à faire mais je trouve ca encourageant =) | |
|
| |
andraud 13780 Enseigne de vaisseau de deuxième classe
Localisation : CUGES-LES-PINS 13780 Navire préféré : le lutèce,
| Sujet: Re: USS Montana (RC 1/400°) par Matt-83 Jeu 21 Mar 2019, 06:41 | |
| salut super ça rend bien bonne continuation A+ Michel andraud _________________ Michel
| |
|
| |
Matt-83 Quartier-maître de deuxième classe
Localisation : TOULON Navire préféré : Cuirassé Richelieu
| Sujet: Re: USS Montana (RC 1/400°) par Matt-83 Ven 22 Mar 2019, 15:58 | |
| | |
|
| |
Matt-83 Quartier-maître de deuxième classe
Localisation : TOULON Navire préféré : Cuirassé Richelieu
| Sujet: Re: USS Montana (RC 1/400°) par Matt-83 Ven 22 Mar 2019, 19:48 | |
| Bonsoir mike, Malheureusement la coque provient d'un kit. J'ai imprimé les superstructure et les tourelles en revanche | |
|
| |
Matt-83 Quartier-maître de deuxième classe
Localisation : TOULON Navire préféré : Cuirassé Richelieu
| Sujet: Re: USS Montana (RC 1/400°) par Matt-83 Mer 22 Mai 2019, 00:47 | |
| Bonjour à tous,Même si je n'ai pas pris le temps de poster, le projet a bien avancé.Il a effectué ses premières sorties en piscine, celles ci qui m'ont permis d'appréhender de nombreux problèmes et de mettre en place des adaptations. (Problème de roulis dû au premier moteur trop lourd, équilibrage av/at et G/D, rayon de giration trop grand etc..).Ne voulant pas publier les vidéos sur YouTube pour les uploader ensuite ici, je n'aurai malheureusement que des photos à montrer. Sauf si un quelqu'un a un moyen ?Voici une photo de 3/4, une photo des Safrans surdimensionnés et une photo de profil.Pourquoi la photo des safrans ? Pour montrer que j'ai du en imprimer de plus grands, afin de réduire le rayon de giration 4 à 2 metres. Il était quasiment immanoevrable en piscine.Pour la suite de la maquette, difficile de la détailler à cette échelle étant donner que la supertructure et le pont doivent être démontés pour bricoler les parties internes mais j'y travaille.J'installe notamment des points de percement et des supports pour visser les différents sous ensembles.Bref, il est opérationnel pour les manoeuvres en piscine, je suis d'ailleurs assez content des performances lors de la 4 ème sortie, surtout si on se rappelle qu'avant c'était une voiture telecommandee dont voici 2 exemplaires qui serviront pour d'autres fantaisies. Pour conclure ce poste de retour, voici des photos de ce Montana au 1/400 et du new jersey également au 1/400 côte a cote.
Ps le New Jersey n'est pas imprimé, il s'agit du kit de Kangnam qui m'a bien aidé pour les proportions des impressions.Pour info, À l'échelle 1 le New Jersey fait dans les 270 mètres, cette version du Montana ferait dans les 310 m.Bonne lecture et bonne soirée =)Matt | |
|
| |
lionel45 † Capitaine de Frégate
Localisation : Gron (Sens) 89100 Navire préféré : Les IJN la DKM et les autres
| Sujet: Re: USS Montana (RC 1/400°) par Matt-83 Mer 22 Mai 2019, 08:23 | |
| Belle avancée et belle modif je t'ai espacé tes photos pense à faire "enter" entre chaque photo quand tu postes pour avoir une meilleur visibilité Bonne suite _________________ Modèle en cours: Missouri 1/350 Taiho 1/350 Thonburi 1/700 Aspirine. Épouse d'un aspirant, généralement très élégante, elle donne à la mode un caractère particulier, un "Cachet" d'aspirine. Muriel Robin Amicalement Lionel | |
|
| |
