dakota59
Premier maître
Premier maître
dakota59


galion Saint Jean Baptiste ALTAYA par michel bernard - Page 6 Empty
MessageSujet: Re: galion Saint Jean Baptiste ALTAYA par michel bernard   galion Saint Jean Baptiste ALTAYA par michel bernard - Page 6 EmptyJeu 16 Jan 2020, 20:56

très joli  galion Saint Jean Baptiste ALTAYA par michel bernard - Page 6 2184292159 galion Saint Jean Baptiste ALTAYA par michel bernard - Page 6 2184292159 galion Saint Jean Baptiste ALTAYA par michel bernard - Page 6 2184292159
Revenir en haut Aller en bas
michel bernard
Quartier-maître de première classe
Quartier-maître de première classe


Localisation : sarzeau 56

galion Saint Jean Baptiste ALTAYA par michel bernard - Page 6 Empty
MessageSujet: Re: galion Saint Jean Baptiste ALTAYA par michel bernard   galion Saint Jean Baptiste ALTAYA par michel bernard - Page 6 EmptyVen 24 Jan 2020, 11:51

Bonjour à tous .
pose de la quille et du guibre que je me suis inspirer du plan plus haut
à bientôt
Michel

galion Saint Jean Baptiste ALTAYA par michel bernard - Page 6 Img_4446
galion Saint Jean Baptiste ALTAYA par michel bernard - Page 6 Img_4447
galion Saint Jean Baptiste ALTAYA par michel bernard - Page 6 Img_4448
Revenir en haut Aller en bas
dakota59
Premier maître
Premier maître
dakota59


galion Saint Jean Baptiste ALTAYA par michel bernard - Page 6 Empty
MessageSujet: Re: galion Saint Jean Baptiste ALTAYA par michel bernard   galion Saint Jean Baptiste ALTAYA par michel bernard - Page 6 EmptyVen 24 Jan 2020, 12:01

très bon boulot  galion Saint Jean Baptiste ALTAYA par michel bernard - Page 6 2184292159 galion Saint Jean Baptiste ALTAYA par michel bernard - Page 6 2184292159 galion Saint Jean Baptiste ALTAYA par michel bernard - Page 6 2184292159
Revenir en haut Aller en bas
Ekis
Enseigne de vaisseau de deuxième classe
Enseigne de vaisseau de deuxième classe
Ekis


galion Saint Jean Baptiste ALTAYA par michel bernard - Page 6 Empty
MessageSujet: Re: galion Saint Jean Baptiste ALTAYA par michel bernard   galion Saint Jean Baptiste ALTAYA par michel bernard - Page 6 EmptyVen 24 Jan 2020, 14:54

Faut reconnaître qu'en voyant la maquette que tu as acheté et ce que tu en as fait : il y a eu un sacré boulot. Au delà de la restauration, c'est de la reconstruction !! Very Happy

_________________
galion Saint Jean Baptiste ALTAYA par michel bernard - Page 6 Tete50px-56522c4 galion Saint Jean Baptiste ALTAYA par michel bernard - Page 6 Signature2019-56bf89d
Revenir en haut Aller en bas
Charles Qc
Elève officier
Elève officier
Charles Qc

Localisation : Laval , Quebec , Canada
Navire préféré : La Couronne

galion Saint Jean Baptiste ALTAYA par michel bernard - Page 6 Empty
MessageSujet: Re: galion Saint Jean Baptiste ALTAYA par michel bernard   galion Saint Jean Baptiste ALTAYA par michel bernard - Page 6 EmptySam 25 Jan 2020, 04:08

Sa avance superbement
cheers

_________________
Charles
Québec, Canada

Soyez gentil
Mais construisez bien
Une planche a la fois
Revenir en haut Aller en bas
papy biquet
Elève officier
Elève officier
papy biquet

Localisation : caen

galion Saint Jean Baptiste ALTAYA par michel bernard - Page 6 Empty
MessageSujet: Re: galion Saint Jean Baptiste ALTAYA par michel bernard   galion Saint Jean Baptiste ALTAYA par michel bernard - Page 6 EmptySam 25 Jan 2020, 08:43

bonjour !! un seul mot BRAVO !!!!

_________________
(Le temps passe vite il y a encore tellement  de choses a faire !!!!!!! )
Revenir en haut Aller en bas
michel bernard
Quartier-maître de première classe
Quartier-maître de première classe


Localisation : sarzeau 56

galion Saint Jean Baptiste ALTAYA par michel bernard - Page 6 Empty
MessageSujet: Re: galion Saint Jean Baptiste ALTAYA par michel bernard   galion Saint Jean Baptiste ALTAYA par michel bernard - Page 6 EmptyLun 10 Fév 2020, 20:27

bonjour à tous
après les avoir refait ,pose sans les coller des  d'équipement divers (pied de mat , râteliers ,sep de drisse ,bitte de mât ,caillebotis)
reste les rambardes mais il manque des colonnettes que je dois acheter
à bientôt
Michel

galion Saint Jean Baptiste ALTAYA par michel bernard - Page 6 Img_4449
galion Saint Jean Baptiste ALTAYA par michel bernard - Page 6 Img_4450
galion Saint Jean Baptiste ALTAYA par michel bernard - Page 6 Img_4451
Revenir en haut Aller en bas
Ekis
Enseigne de vaisseau de deuxième classe
Enseigne de vaisseau de deuxième classe
Ekis


galion Saint Jean Baptiste ALTAYA par michel bernard - Page 6 Empty
MessageSujet: Re: galion Saint Jean Baptiste ALTAYA par michel bernard   galion Saint Jean Baptiste ALTAYA par michel bernard - Page 6 EmptyLun 10 Fév 2020, 21:12

Bravo : ce galion prend définitivement une belle allure ! Smile

_________________
galion Saint Jean Baptiste ALTAYA par michel bernard - Page 6 Tete50px-56522c4 galion Saint Jean Baptiste ALTAYA par michel bernard - Page 6 Signature2019-56bf89d
Revenir en haut Aller en bas
dakota59
Premier maître
Premier maître
dakota59


galion Saint Jean Baptiste ALTAYA par michel bernard - Page 6 Empty
MessageSujet: Re: galion Saint Jean Baptiste ALTAYA par michel bernard   galion Saint Jean Baptiste ALTAYA par michel bernard - Page 6 EmptyLun 10 Fév 2020, 22:55

très joli boulot  galion Saint Jean Baptiste ALTAYA par michel bernard - Page 6 2184292159 galion Saint Jean Baptiste ALTAYA par michel bernard - Page 6 2184292159
Revenir en haut Aller en bas
michel bernard
Quartier-maître de première classe
Quartier-maître de première classe


Localisation : sarzeau 56

galion Saint Jean Baptiste ALTAYA par michel bernard - Page 6 Empty
MessageSujet: Re: galion Saint Jean Baptiste ALTAYA par michel bernard   galion Saint Jean Baptiste ALTAYA par michel bernard - Page 6 EmptyMar 11 Fév 2020, 18:44

bonjour à tous

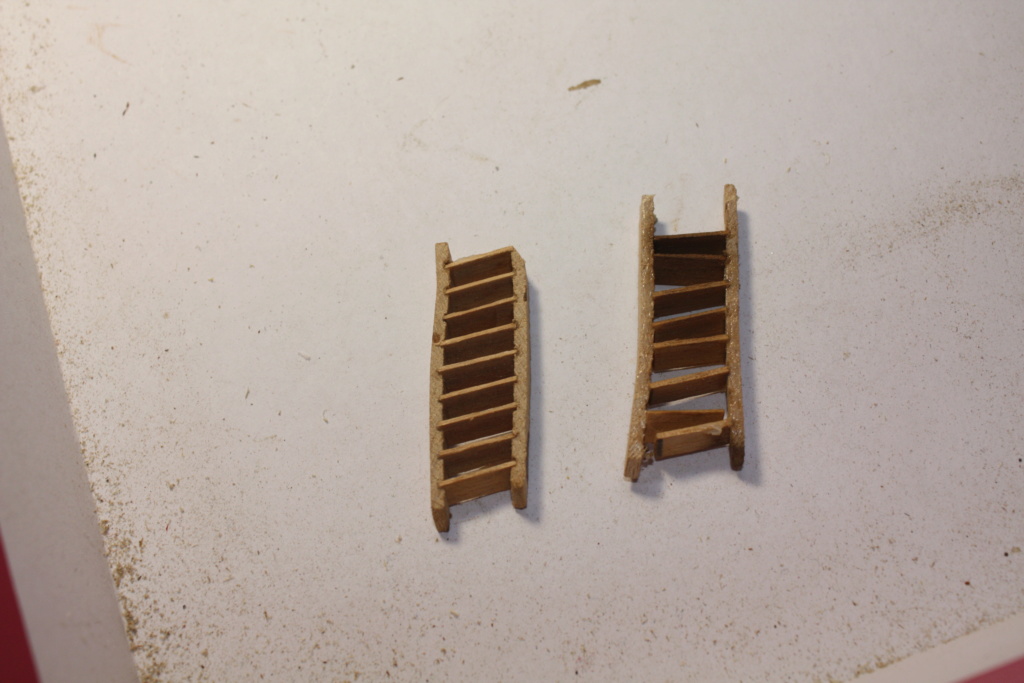

 les 7 échelles que j'avais décollé sont toutes à reprendre car déformées .
après plusieurs méthodes infructueuses , j'ai choisi le collage de bandes que le rainurage par scie et découpe des bandes  .
il faut être précis dans l' angle gauche et droite pour avoir un résultat correct
à bientôt
Michel

galion Saint Jean Baptiste ALTAYA par michel bernard - Page 6 Img_4452
galion Saint Jean Baptiste ALTAYA par michel bernard - Page 6 Img_4453
galion Saint Jean Baptiste ALTAYA par michel bernard - Page 6 Img_4454
Revenir en haut Aller en bas
dakota59
Premier maître
Premier maître
dakota59


galion Saint Jean Baptiste ALTAYA par michel bernard - Page 6 Empty
MessageSujet: Re: galion Saint Jean Baptiste ALTAYA par michel bernard   galion Saint Jean Baptiste ALTAYA par michel bernard - Page 6 EmptyMar 11 Fév 2020, 20:20

sacré boulot  galion Saint Jean Baptiste ALTAYA par michel bernard - Page 6 2184292159 galion Saint Jean Baptiste ALTAYA par michel bernard - Page 6 2184292159
Revenir en haut Aller en bas
Clément Lenoir
Maître
Maître
Clément Lenoir

Localisation : Limoges

galion Saint Jean Baptiste ALTAYA par michel bernard - Page 6 Empty
MessageSujet: Re: galion Saint Jean Baptiste ALTAYA par michel bernard   galion Saint Jean Baptiste ALTAYA par michel bernard - Page 6 EmptyMer 12 Fév 2020, 09:05

Bonjour Michel,

Encore un fois, et comme tout le monde, chapeau bas!
Merci pour la technique de réalisation des escaliers, pour ma part, je découvre et trouve cette façon de faire vraiment bien. (je garde dans un coin de ma tête)

Bravo....et bonne continuation!
Revenir en haut Aller en bas
michel bernard
Quartier-maître de première classe
Quartier-maître de première classe


Localisation : sarzeau 56

galion Saint Jean Baptiste ALTAYA par michel bernard - Page 6 Empty
MessageSujet: Re: galion Saint Jean Baptiste ALTAYA par michel bernard   galion Saint Jean Baptiste ALTAYA par michel bernard - Page 6 EmptyVen 14 Fév 2020, 19:12

Bonjour à tous
merci pour vos encouragements
préparation du cabestan car celui qui était en place est franchement moche .
j'ai pris du rond que j'ai placé dans une perceuse  et coupé et tourné des rondelles .
il fait plus 18 eme siècle  .
reste le verni ou peinture .
à bientôt
Michel

galion Saint Jean Baptiste ALTAYA par michel bernard - Page 6 Img_4455

galion Saint Jean Baptiste ALTAYA par michel bernard - Page 6 Img_4456
Revenir en haut Aller en bas
michel bernard
Quartier-maître de première classe
Quartier-maître de première classe


Localisation : sarzeau 56

galion Saint Jean Baptiste ALTAYA par michel bernard - Page 6 Empty
MessageSujet: Re: galion Saint Jean Baptiste ALTAYA par michel bernard   galion Saint Jean Baptiste ALTAYA par michel bernard - Page 6 EmptyDim 23 Fév 2020, 17:50

Bonjour à tous
petit exercice de soudure en faisant les charnières  du gouvernail .
découpe dans une plaque de laiton des bandes de 3mm et soudure à l'argent de tube percé de 1mm et de tige laiton de 1mm( pas facile même si dans mon métier de plombier j'avais l'habitude de braser).
je pose un petite goute sur le plat et en chauffant je pose l'aiguillot
façonnage d'un nouveau gouvernail avec 3 baguettes de 5mm assemblées et pose des charnières .
façonnage du timon et levier manuel. pose provisoire de l'ensemble
à bientôt
Michel

galion Saint Jean Baptiste ALTAYA par michel bernard - Page 6 Img_4458

galion Saint Jean Baptiste ALTAYA par michel bernard - Page 6 Img_4511

galion Saint Jean Baptiste ALTAYA par michel bernard - Page 6 Img_4512
Revenir en haut Aller en bas
michel bernard
Quartier-maître de première classe
Quartier-maître de première classe


Localisation : sarzeau 56

galion Saint Jean Baptiste ALTAYA par michel bernard - Page 6 Empty
MessageSujet: Re: galion Saint Jean Baptiste ALTAYA par michel bernard   galion Saint Jean Baptiste ALTAYA par michel bernard - Page 6 EmptyLun 09 Mar 2020, 19:09

bonsoir à tous ,

les mantelets qui avait été posé ne me plaisant pas ,j'ai décidé de les refaire .
c'est plus du kit car je reprends tous avec ce que je possède
découpe de panneau extérieurs et intérieur. façon des charnières avec du fil de cuivre 1.5 aplati qui vont être fixé façon rivet avec du fil de fer de 0.7, façon des anneaux pour l'itague  en fil de fer 0.5

galion Saint Jean Baptiste ALTAYA par michel bernard - Page 6 Img_4513
galion Saint Jean Baptiste ALTAYA par michel bernard - Page 6 Img_4514
galion Saint Jean Baptiste ALTAYA par michel bernard - Page 6 Img_4515

présentation sur les sabords pour faire les percements des pentures et le passage de l'itague avant la mise en peinture
 galion Saint Jean Baptiste ALTAYA par michel bernard - Page 6 Img_4516

à bientôt Michel
Revenir en haut Aller en bas
Ekis
Enseigne de vaisseau de deuxième classe
Enseigne de vaisseau de deuxième classe
Ekis


galion Saint Jean Baptiste ALTAYA par michel bernard - Page 6 Empty
MessageSujet: Re: galion Saint Jean Baptiste ALTAYA par michel bernard   galion Saint Jean Baptiste ALTAYA par michel bernard - Page 6 EmptyLun 09 Mar 2020, 19:42

Super boulot, et super fastidieux à faire, j'en sais quelque chose... Bravo pour la motivation !

_________________
galion Saint Jean Baptiste ALTAYA par michel bernard - Page 6 Tete50px-56522c4 galion Saint Jean Baptiste ALTAYA par michel bernard - Page 6 Signature2019-56bf89d
Revenir en haut Aller en bas
dakota59
Premier maître
Premier maître
dakota59


galion Saint Jean Baptiste ALTAYA par michel bernard - Page 6 Empty
MessageSujet: Re: galion Saint Jean Baptiste ALTAYA par michel bernard   galion Saint Jean Baptiste ALTAYA par michel bernard - Page 6 EmptyLun 09 Mar 2020, 20:46

très chouette boulot  galion Saint Jean Baptiste ALTAYA par michel bernard - Page 6 2184292159 galion Saint Jean Baptiste ALTAYA par michel bernard - Page 6 2184292159
Revenir en haut Aller en bas
Clément Lenoir
Maître
Maître
Clément Lenoir

Localisation : Limoges

galion Saint Jean Baptiste ALTAYA par michel bernard - Page 6 Empty
MessageSujet: Re: galion Saint Jean Baptiste ALTAYA par michel bernard   galion Saint Jean Baptiste ALTAYA par michel bernard - Page 6 EmptyLun 09 Mar 2020, 21:24

En effet, excellent travail! Bravo!
Revenir en haut Aller en bas
michel bernard
Quartier-maître de première classe
Quartier-maître de première classe


Localisation : sarzeau 56

galion Saint Jean Baptiste ALTAYA par michel bernard - Page 6 Empty
MessageSujet: Re: galion Saint Jean Baptiste ALTAYA par michel bernard   galion Saint Jean Baptiste ALTAYA par michel bernard - Page 6 EmptyVen 03 Avr 2020, 19:01

Bonjour à tous
help
j'ai commencé la construction des bas mats pour bien implanté les haubans .
Quand j'ai présenté le bas  mat de misaine fait au côte du plan ,je l'ai trouvé bien bas No
j'ai pris la photos d'un plan d'un kit trouvé sur le net et qui n'est pas  ALTAYA que j'ai exporté sur autocad et mis à l'échelle de mon bateau .
la côte sous les élongis sont  6.cm de +
j'ai fait la même chose sur les 6 petits plans altaya pour le grément que j'ai transformé à l'échelle
je trouve à peu prés pareil
je ne sais plus quoi faire

galion Saint Jean Baptiste ALTAYA par michel bernard - Page 6 P6300010
Revenir en haut Aller en bas
Ekis
Enseigne de vaisseau de deuxième classe
Enseigne de vaisseau de deuxième classe
Ekis


galion Saint Jean Baptiste ALTAYA par michel bernard - Page 6 Empty
MessageSujet: Re: galion Saint Jean Baptiste ALTAYA par michel bernard   galion Saint Jean Baptiste ALTAYA par michel bernard - Page 6 EmptyVen 03 Avr 2020, 19:35

Oui, ça peut être une interprétation de ce bateau par Altaya (ou plutôt son partenaire qui le fabrique)...
A ta place, j'essaierais de trouver le plan d'un galion espagnol (en tous cas européen) de la même époque pour comparer les hauteurs de mâts.
Quelle est l'origine du plan que tu as trouvé ? Est il plus fiable que celui d'Altaya ?
Si tu as coupé trop court, alors tu pourras toujours mettre une cale sous ton bas mât pour lui redonner de la hauteur ! Smile

_________________
galion Saint Jean Baptiste ALTAYA par michel bernard - Page 6 Tete50px-56522c4 galion Saint Jean Baptiste ALTAYA par michel bernard - Page 6 Signature2019-56bf89d
Revenir en haut Aller en bas
michel bernard
Quartier-maître de première classe
Quartier-maître de première classe


Localisation : sarzeau 56

galion Saint Jean Baptiste ALTAYA par michel bernard - Page 6 Empty
MessageSujet: Re: galion Saint Jean Baptiste ALTAYA par michel bernard   galion Saint Jean Baptiste ALTAYA par michel bernard - Page 6 EmptyVen 03 Avr 2020, 20:36

bonsoir Ekis,
je ne retrouve pas l'origine du plan
je sais que c'est un kit italien dont ALTAYA s'est inspiré car c'est le même bateau
même en prenant des côtes sur une photos du galion sur le fascicule N°1 ;cela ce rapproche du plan italien.
ont il fait des économies sur les baguettes   car les longueurs sont limité dans les emballages.
bonne soirée
Revenir en haut Aller en bas
dark83000
Elève officier
Elève officier
dark83000


galion Saint Jean Baptiste ALTAYA par michel bernard - Page 6 Empty
MessageSujet: Re: galion Saint Jean Baptiste ALTAYA par michel bernard   galion Saint Jean Baptiste ALTAYA par michel bernard - Page 6 EmptyVen 03 Avr 2020, 21:28

salut

pour calculer la longueur du grand mat ( bas mat ) Espagne 1600 :

2.585 x largeur maitre couple , je suppose que cela prend en compte le bas mas jusqu'à son emplacement sur la quille , a vérifier après que tu et essayer le petit calcul franchement je m en rappel plus

si le calcul est bon je te donnerais de quoi calculer tous les mats et leurs diamètres si tu veux

 PS : soit prudent avec les plans ils sont souvent faux

sources : encyclopédie navale des modèles réduits

_________________
Patrick
Revenir en haut Aller en bas
michel bernard
Quartier-maître de première classe
Quartier-maître de première classe


Localisation : sarzeau 56

galion Saint Jean Baptiste ALTAYA par michel bernard - Page 6 Empty
MessageSujet: Re: galion Saint Jean Baptiste ALTAYA par michel bernard   galion Saint Jean Baptiste ALTAYA par michel bernard - Page 6 EmptyDim 05 Avr 2020, 14:59

bonjour Patrick,
merci pour l'info ,
j'ai sur l'encyclopédie naval du model réduit un tableau sur la proportion des mats .
si je prend France 1630 :GM = larg Mcouple 16.3 x 2.210= 36.03.
le GM ALTAYA fait 28.3 et j'y rajoute 1.5 cm pour arrivé au +ou - au niveau de l'emplanture supposée ;cela fait 29.8
si je prend le plan du net ;la côte est 36.46
ALTAYA me parait bas
qu'en pense tu ?
bonne journée de confinement  galion Saint Jean Baptiste ALTAYA par michel bernard - Page 6 178029134
et dire qu'a cette époque cela ferait 3 semaines que je tirerais des bords No
Revenir en haut Aller en bas
dark83000
Elève officier
Elève officier
dark83000


galion Saint Jean Baptiste ALTAYA par michel bernard - Page 6 Empty
MessageSujet: Re: galion Saint Jean Baptiste ALTAYA par michel bernard   galion Saint Jean Baptiste ALTAYA par michel bernard - Page 6 EmptyLun 06 Avr 2020, 00:37

aucune idée ,sauf  que altaya est tout sauf une référence ,donc je suivrais les autres sources et je  ferais un croquis ou un essai avec des bouts de bois pour voir ce que ça donne

 pour France j ai 2.210 aussi donc au final on a le même tableau ,donc je suivrais ce tableau

_________________
Patrick
Revenir en haut Aller en bas
michel bernard
Quartier-maître de première classe
Quartier-maître de première classe


Localisation : sarzeau 56

galion Saint Jean Baptiste ALTAYA par michel bernard - Page 6 Empty
MessageSujet: Re: galion Saint Jean Baptiste ALTAYA par michel bernard   galion Saint Jean Baptiste ALTAYA par michel bernard - Page 6 EmptyLun 20 Avr 2020, 20:32

bonsoir ,
entre le jardin et la  maquette ; le confinement passe plus vite  bounce
façonnage des mats en prenant les côtes du plans du net et du livre . façon  des porte-haubans en tendant un fil pour les écartements des sabords  .
les cadènes sont façonné avec du fil de fer doux que j'ai soudé à l'étain et pate Hampton  ( ça se soude aussi bien que le cuivre ). c'est plus facile à repercer que la brasure d'argent.
je vais préparé le maximum de pièce avant le poste peinture
bonne soirée à tous

galion Saint Jean Baptiste ALTAYA par michel bernard - Page 6 Img_4533
galion Saint Jean Baptiste ALTAYA par michel bernard - Page 6 Img_4532
galion Saint Jean Baptiste ALTAYA par michel bernard - Page 6 Img_4534
galion Saint Jean Baptiste ALTAYA par michel bernard - Page 6 Img_4535
Revenir en haut Aller en bas

galion Saint Jean Baptiste ALTAYA par michel bernard
Revenir en haut
Page 6 sur 8Aller à la page : Précédent  1, 2, 3, 4, 5, 6, 7, 8  Suivant

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
La Royale Modélisme :: CHANTIERS NAVALS :: ARSENAL GREEMENTS-
Sauter vers:
