Galion Saint Jean-Baptiste [Altaya 1/50°-1/75°] de michel bernard

Bonsoir ,
j'avais depuis 6 ans la maquette à finir du saint Jean Baptiste acheté sur le B.C pour 25 euro .complète avec les classeurs et les pièces
l'échelle doit être 1/50 ou 1/75
il restais le grément a faire mais la maquette avait beaucoup de mal façon et presque tous les détails se décollaient
je me demandais ce que je pouvais en faire. j'ai pris la décision de la refaire.
j'aimerais la refaire en l'améliorant.
j'ai déposé tous ce qui ce démonter facilement et j'ai joué du décapeur thermique



les photos parlent

il faut faire attention car le décapeur chauffe dur
mais le modéliste n'avait pas mis de la bonne colle et par contre mis beaucoup de clous
avez vous des infos sur cette maquette car sur le forum je n'ai rien trouver
il va y avoir un gros travail de nettoyage de colle

Beau chantier de restauration j’adore

Bonsoir michel bernard

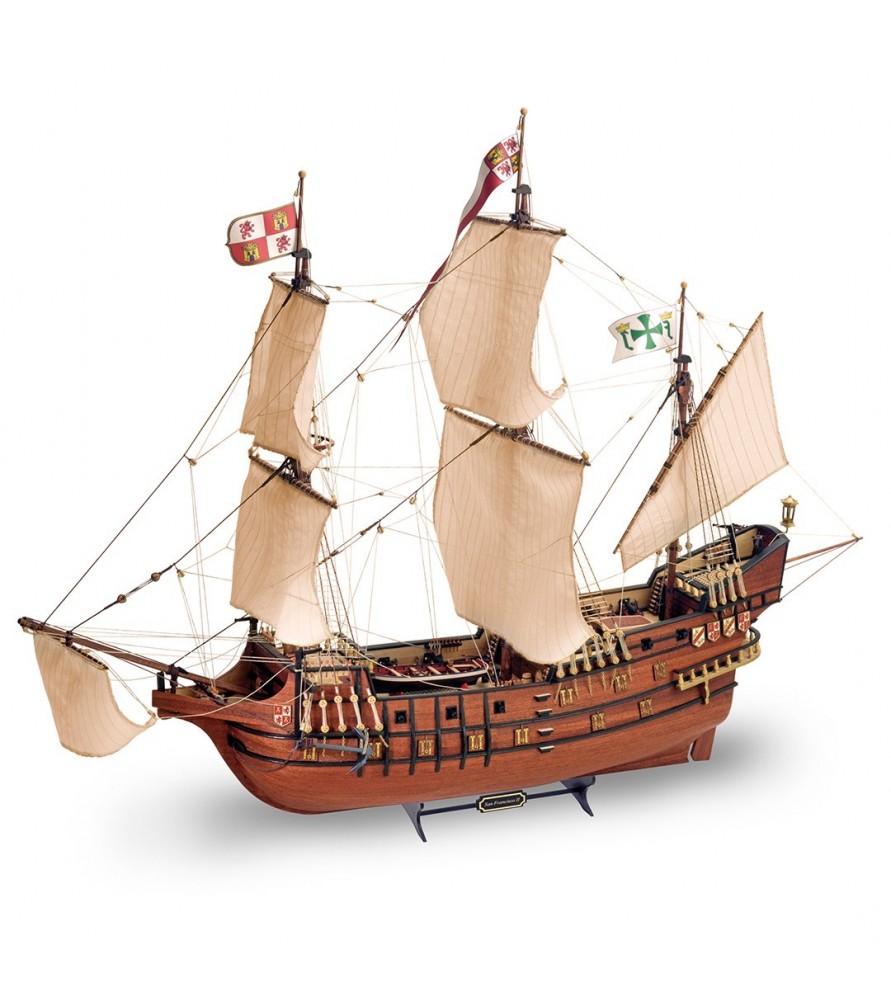

Ce galion ressemble au galion espagnol San Francisco proposé par Artesania Latina.


Sur leur site on trouve les plans et instructions de montage :
https://www.artesanialatina.net/fr/maquettes-moyen/4853-modele-galion-san-francisco-ii-new.html
Sous les photos, il faut cliquer sur l'onglet "Instructions"

Il y a des réalisations sur le forum :
https://www.laroyale-modelisme.net/t14843-san-francisco-ii?highlight=San+Francisco
https://www.laroyale-modelisme.net/t9492-le-san-francisco-ii-1-90-artesania-latina?highlight=San+Francisco
https://www.laroyale-modelisme.net/t4807-san-francisco-atisana-latina-au-1-90eme?highlight=San+Francisco

Bonne restauration

Bonjour,

Tu as bien du courage, je repartirais d'un kit neuf...

Ouch ! Alors là, y a vraiment du boulot pour lui redonner une ligne correcte...!
Bon courage pour cette reprise.

Oui, il y a beaucoup de travail sur ce galion.
Je pense qu'il faut repartir de zéro.
Virer tout le bordage et les ponts et tout reprendre.
Tu as de la doc et tu peux trouver du bois facilement (qui sera de bonne qualité)
Bon courage, le démontage sera le plus dur en faisant attention de ne pas casser les couples et la fausse quille.

Bon courage pout cette restauration

merci pour les encouragements.
je vais pour toute la dépose  . cela va être un bon exercice  .
de toute façon , la maquette était perdu
A+

J'ai trouvé ça de chez artesania latina peut-être tu peux essayé de les contacter directement par mail et leur demander des infos supplémentaire.

En tout cas bon courage pour la restauration ça va pas être facile.

http://www.victoryshipmodels.com/ship-model-san-juan-wooden-static-kit-artesania-latina-spanish-galleon.html

merci pour les infos.
après 3 jours à Angers pour le déménagement du fiston. j' ai repris la dépose et le décapage des ponts .
ça ce passe bien , ça noirci et déforme un peu le bois .je réchauffe sur le côté opposé ; ça redresse

la récup est pas trop mal après un léger ponçage

Bonjour michel bernard: tu te lances dans un super chantier, le challenge est beau, les premiers résultats sont encourageants bonne restauration, je vais suivre.
cordialement bulledo

Bonjour, tu as la bonne méthode.
ce n'est pas simple mais tu vas y arriver.
Si une pièces est abimée tu peux toujours la refaire.
Bonne continuation.

Bonjour Michel Bernard.

beau challenge,pas mal de travail,on suit ça de près.

@+Michel

Bravo et j’aime la philosophie du « On jette pas on peut réparer »

Bonjour
merci L'Ancien , c'était de la colle blanche.  je ne savais pas  ,cela m'aurait évité de bruler le bois   mais maintenant tout est décollé .

j'ai démonté la partie avant , poncé et remonté à blanc .ça va pas trop de bobo

Bonsoir,
A ce stade, ce n'est plus de la restauration mais une reconstruction complète
Amitiés.
Fred

Oui,
comme Fred, c'est une reconstruction.
Et je connais bien le sujet.

bonjour ,
mon défaut ; je veux aller plus vite que mon ombre . Je ne lis pas les documents à fond.
pourtant la présentation est excellente
A+

je viens de la relire !!! et oui!

Aujourd'hui j'ai démonté la partie centrale .je me suis aperçu qu'il y avait une inversion des couples et cela créé  une cassure au niveau du 1er pont
dans mon classeur il y a  le dessin de 2 er couples de cette partie qui ne correspondent pas avec ceux posés. et les 3 autres sont douteux
mais pas la suite en dessin . je vais demandé à Altaya si il ont les pièces (je crois au père Noel )

A+

Bonsoir ,
j'ai démonté la poupe et poncé les couples
de même sur la partie centrale ou j'ai refait 3 couples à partir du dessin fourni du couple 1 et 2 de la partie centrale.  j'ai pris le couple n° 2 pour faire le trois que je pense être le maître couple
les couples de la partie avant seront à rectifiés et à redressés

j'ai fait un montage à blanc . pour les ponts ;ils s’alignent pas trop mal .mais je vais avoir un gros boulot pour le border.
prochaine étape :le collage des couples et la pose du 1er pont sans interruption comme en 3 partie à assembler sur la pose altaya (les assemblages des lattes s' accordent mal)
A+

Beau début.
Amitiés
JPG

Bonsoir ,
 c'est juste pour voir car c'est encore Loin la pose des mats .
pour l'instant ce travail ne demande pas une grande concentration je peu arrêté et reprendre quand je peut .
je suis preneur pour toutes remarques ou me donner des idées pour équiper et améliorer l'intérieur  .
A+

Bonjour ,
une petite avancée entre les navigations.
j'ai collé les couples et les 5 éléments du premier pont  . Avec des baguettes  que je n 'avais utilisé sur le soleil royal car de qualité moyenne  j'ai latté le pont .
ponçage et pose d'un fond dur restera un ponçage avant verni mat
je voudrais faire de la récup  le plus possible avec  le bois que je possède.
il est vrais que j'ai du mal avec la doc de cette époque  pour essayer d'améliorer cette maquette .
après je vais commencé le bordé de la quille jusqu'au 1er pont
A bientôt

Joli pont.

La vache, je suis scotché!
C'est de l'archéologie maquettiste que tu nous montres là!

sacrée boulot

J'ai toujours adoré les navires du XV è et XVI è siècle !
J'ai hâte de voir la coque !

Bon courage

Sa c’est le problème des kits acheté à rabais et partiellement monté.
J’ai montré ce qui a été fait à ce jour comme rattrapage à un copain qui a acheter lui aussi sur impulsion un kit (HMS Bounty d’A.L.) partiellement monté qui est un désastre.

Bon une fois ceci dit, magnifique rattrapage et j’ai appris déjà un nouveau truc.
Et le travaille fait prouve qu’il y a moyen de prendre un désastre et de faire q-chose de bien avec.

Ont vas donc suivre avec attention.

Un kit commencé et cédé par son propriétaire est forcément une catastrophe.
Il faut le savoir dès le départ, il y a dans un premier temps un travail de déconstruction afin de récupérer une base seine.
Pour le remontage il ne faut pas hésiter à investir dans du bois neuf pour la reprise ce qui permet de prendre un bois de meilleure qualité.
Mais dans la maquette bois il n'y a rien de rédhibitoire, il faut juste accepter d'y passer le temps nécessaire.
Ensuite neuf ou pas on est toujours sur des kits avec les raccourcis adoptés par les marques et pas toujours heureux.
Au final le résultat sera toujours là.

bonjour à tous
de retour du 28 ou j'ai passé plus d'une semaine à faire du carrelage chez le petit fils .
j'ai démarré le bordé après remplissage  de la proue ; cela va consolider les couples fragilisés avec le démontage .
il y a beaucoup d'ajustements à faire
je vais essayé  de faire le bordé sans poser les autres ponts pour pouvoir mieux faire les équipements intérieures
à bientôt Michel


Beau travail tu as bien récupéré cette maquette.
Amitiés.
JPG
