Sovereign of the Seas : Partie-3 (Altaya 1/84°) par DAN13000

Re.

O.K. merci.

Mais il faut garder les yeux ouverts    car à 4.50$ les 20' (50cm) de fil noir 0.3 mm    il faut bien calculer ses besoins.

@+

Daniel

Bonjour Dan

Les cordages  proposés par Syren sont d'excellente qualité  car commis comme il se doit avec du cordonnet   non pelucheux et  teinté selon leur destination  sur le vaisseau

Salut à tous!

Tout d'abord, ce que j'ai pris pour des pouces (20') soit 50 cm    est en fait en pieds donc 6 m par bobine.    C'est déjà mieux.  :twisted:

Mike, je ne suis pas contre lorsque ça en vaut vraiment le coût.    Mais pour des fils de 0.22 mm je prendrai du fil Au Chinois 120 noir à 3€ les 150 m (au lieu de 4.50$ les 6 m).

Black-Crow a écrit:

commis comme il se doit avec du cordonnet   non pelucheux et  teinté

Oui, Jean-Paul, c'est ce que j'ai vu sur les photos    et j'y aurai recours pour les cordages plus gros (0.9 mm et 1.14 mm).

Bonne journée à tous.

@+

Daniel

Salut à tous!

Plus de deux mois que je ne vous ai plus donné de mes nouvelles.    Ceci suite aux déboires qu'a connu mon épouse et qui m'ont permis de vérifier la loi de Murphy 2.0!    En résumé, la suite logique est : mammographie, biopsie, scanner, scintigraphie et opération, le tout entrecoupé de consultations chez le chirurgien, c'est la routine.  :bball:  Mais en plus et concomitamment, elle a eu une hernie étranglée qu'il a fallu opérer d'urgence avec appel des pompiers.    Et pour finir, après contrôle, nouvelle opération du sein pour finir le travail.    Bref il y aura encore deux mois de rayons et on pourra certainement tirer un trait sur tous ces événements.  :twisted:

Petit démarrage tranquille pour se remettre dans le bain avant d'attaquer le gréement des canons.    J'ai repris, aujourd'hui, la finition des ancres en mettant de la pâte FIMO dans les trous pour simuler les clous.    En taille originale, vous aurez tout le loisir de voir les détails :




Et de plus près:




Voilà, c'est tout pour aujourd'hui.

@+

Daniel

Bonsoir Daniel,

Content de te lire et surtout bon courage à ton épouse à qui je souhaite un prompt rétablissement.

Et comme le dit le vieille adage : "Jamais 2 sans 3" !, Vous les avez eu ces 3 problèmes ! Donc maintenant, je suis sur que tout va être "pour le mieux dans le meilleur du monde" !

Bonne Santé à ta femme.

Concernant tes ancres, elles ont fière allure et je t'avoue que ces simili-trous à la pâte "Fimo" rendent bien et c'est une bonne idée.

Je ne suis pas encore sur La Teste, mais c'est, en principe, pour bientôt, avec beaucoup de travaux à faire, dont les 3 maquettes (SotS, Thonier, Jeep), la piscine à remettre en route, le jardin à travailler, mettre le bateau à l'eau, etc .....

Tu auras donc le temps de me rattraper pour le montage de nos gréements.

A très bientôt.

Bonne soirée.

la santé passant avant tout bon rétablissement a ton épouse et bon courage pour la suite du montage
A+ jean claude

salut Daniel
content de ton retour et bien sur, beaucoup de courage à vous pour affronter cette épreuve qui touche tant de personnes autour de nous.
je subit moi même actuellement et pleinement cette fameuse loi avec peu d'espoir de pouvoir tirer, moi aussi, un trait dans deux mois ...
plein de bonnes choses.
amitiés
rafael

Salut à tous!

Merci Jack, Bertrand, Jean-Claude et Rafael pour votre soutien que j'ai transmis aussi à mon épouse.

Mais, comme on dit, le spectacle continue.

J'ai commencé un avant projet de brague que je soumets à votre appréciation.    Cela m'a permis de réaliser la difficulté de réaliser un fourrage parfait.  :twisted:  Je pense que je vais m'offrir une machine à fourrer surtout pour les hauts de haubans (fête de pères ou anniversaire).

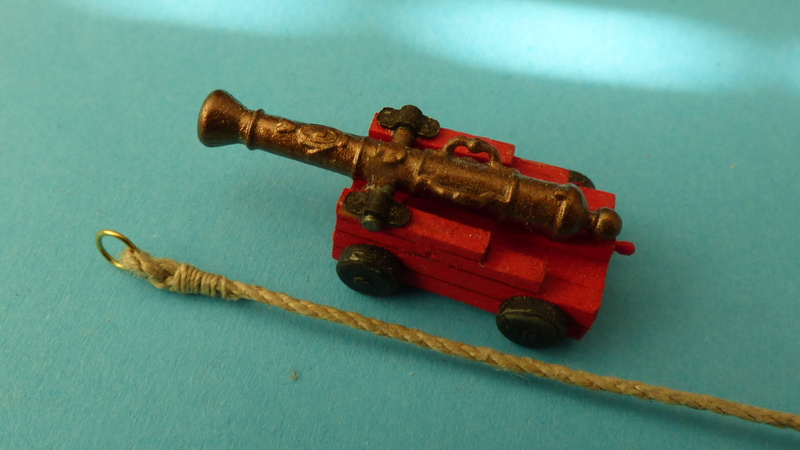

Une vue d'ensemble pour voir l'échelle:

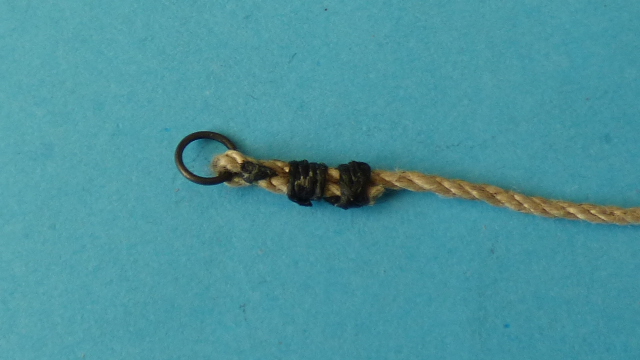

Détail de l'extrémité de la brague. Un nœud simple simule le nœud de brague:



La brague passe difficilement sous le bouton de culasse.  :twisted:  J'ai donc simulé le tour mort en serrant la brague avec un fil très fin:





J'ai laissé un peu moins d'un centimètre pour permettre le rechargement du canon:



Voilà, c'est tout pour aujourd'hui.

Bonne soirée à tous.

@+

Daniel

Pour te motiver le plus dur c'est le premier ,mais c'est super quand le dernier est fait
A+ jean claude

C'est une partie fastidieuse du travail sur les canons mais tu es bien parti.
Bon courage à ton épouse et toi-même.
Amitiés.
JPG

La brague n'est elle pas un peu trop grosse ?

Bonsoir Daniel,

Concernant les bragues des canons de notre "SotS", tu peux aller jeter un coup d’œil sur ce que j'ai fait en page 31 et 32 de la partie II entre le 26 Octobre 2016 à 15h48 et le 28 Octobre 2016 à 13h40 où j'explique comment j'ai passé la brague autour du bouton de culasse !

Tu peux y aller en cliquant ici :

Montage des bragues sur mon "SotS".

Et tu descends un peu !

A toi de voir si cela peux t'aider dans ton montage.

Bon courage et à bientôt.

Bonne nuit.

Re.

Merci jean-Claude, JPG, Jean-Paul et Bertrand.

@Jean-Paul: pour la brague, je me suis fié à une vue d'ensemble canon-brague.    La macro amplifie peut-être l'aspect.    la seule valeur que j'ai trouvée est, sur Wikipédia:

"Circonférence des bragues : 8 pouces ¾ (236 millimètres)"

Ce qui nous donne un diamètre de 75 mm soit un fil de 0.9 mm et celui-là est donné pour 1 mm soit 84 mm, ce qui est effectivement un peu plus gros.

J'ai du fil de 0.75 mm. Ce qui nous fait 63 mm en réalité.

Mais avant d'attaquer le chantier "bragues", je voudrais vous présenter la version WzM du nœud de brague, d'un côté:



Et de l'autre:



Quelle version préférez-vous   Et pour le fil, je passe au 0.75 mm

Bon après-midi (j'espère que vous n'êtes pas inondés).

@+

Daniel

Bonsoir Daniel

  Les bons auteurs s'accordent pour dire que le diamètre de la brague d'un canon de 18 livres est de l'ordre de56mm  à 60 mm et pour un canon de 12 livres le diamètre est de 50 mm  à 55 mm, à notre échelle cela donne des cordages d'environ 0,70et de 0,62 mm, donc ton fil de o,75 peut à la rigueur convenir faute de mieux

Bonne reprise et voeux de meilleure santé pour ton épouse

  Jean Paul

Salut à tous!

Merci, Jean-Paul pour ton complément d'information sur la brague.

Mais je reste sceptique    car l'affût du canon d'Altaya est "mastoc", les flasques sont trop épaisses.   Il faut donc que je respecte une certaine harmonie visuelle. :twisted:  Dans le doute j'ai commandé, cher chez Syren Ship Model du fil 0.35'' soit 0.88 mm pour tester la qualité des fils et l'aspect sur le canon.  :bball:

Et du coup, j'en ai profité pour commander la machine à fourrer qui me sera bien utile pour les haubans.   Je sais, certains, comme Rafael, l'ont construite de leurs mains.    Mais j'ai eu des difficultés à trouver des roues dentées bon marché    et je n'ai pas de LEGO Technic sous la main.

Bilan, je suspends l'atelier bragues et je vais me pencher sur les palans de canons.

Bon après-midi à tous.

@+

Daniel

Bonsoir DAN13000,
 je vois que tu a commandé une machine à fourrer les cordages.
Pourrais-tu me dire chez quel fournisseur tu a passé cette commande?
Merci.
Amitiés.
JPG

Je pense qu'il s'agit de celle-ci : Syren serving Machine

Salut les couche-tard!

@JPG: tu peux m'appeler Daniel ou Dan,  :twisted:  c'est plus sympathique que DAN13000.

Gilles a été plus rapide que moi.    C'est bien sur ce site (américain) que j'ai commandé la machine.    Avec le fil de 0.9 mm j'ai un port de 22$ (19.50€).    Mais ça vaut le coup.

Bonne journée à tous.

@+

Daniel

Salut Dan

Tant que tu y étais tu aurais pu commander  la petite machine à commettre les cables qu'ils proposent depuis peu comme ça tu étais super équipé pour faire des cordages au bon diamètre

  Amitiés

Re.

Jean-Paul, là tu es un pousse-au-crime.    J'ai déjà des difficultés à refréner mes envies de matériel pour la maquette, alors inutile d'en rajouter.

Je plaisante, bien sûr.    J'ai une liste d'appareils plus ou moins utiles comme une table croisée de précision, une ponceuse mixte disque et bande, un tour à bois ou même un plateau tournant pour mettre sous la maquette...etc

Je me décide à l'achat lorsque j'en ressens l'utilité et la nécessité quasi impérative.

Bonne soirée à tous.

@+

Daniel

Salut à tous!

Après un nouveau trimestre loin du SotS, je refais un démarrage.

Je ne suis pas resté inactif et j'ai réorganisé ma pièce atelier-informatique.  :twisted:  J'ai d'abord agrandi mon plan de travail qui fait maintenant 240 cm x 80 cm afin d'éviter d'accrocher le SotS durant les manipulations:  :bball:



J'ai fixé chaque outil sur une tablette, celle-ci étant fixée par deux serre-joints sur un établi pliable:



Il m'est facile d'intervenir sur les outils directement ou en déplaçant l'établi. Au pire je peux récupérer l'outil sur sa planche et le fixer sur le plan de travail pour une utilisation de longue haleine.

Idem pour le deuxième petit établi:

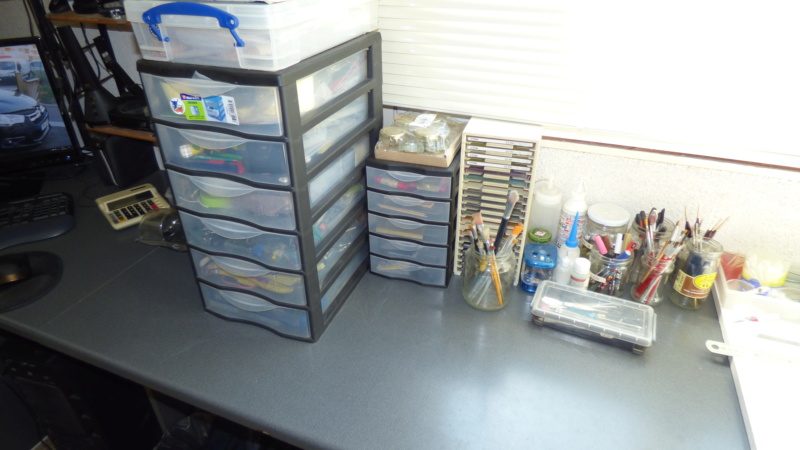

On retrouve les pinceaux et le petit matériel:



L'inévitable coin informatique:



Et l'imprimante pour compléter le tout:



On aperçoit quelques jeux vidéo. Je m'y replonge de temps en temps.

J'ai également monté ma machine à fourrer:



Sur ce cas, j'ai testé le "Vernis à l'Eau" de Lefranc & Bourgeois. Il est agréable à passer, il se nettoie à l'eau et qui plus est, il est écologique:



Ça semble facile mais ça prend pas mal de temps car à chaque installation, on trouve des inconvénients et on repart pour un tour.
Mais au bout de trois ou quatre fois on arrive à quelque chose de potable.

Le tout entrecoupé de courses de F1, de motos GP et des matchs de l'OM.

Voilà comment on se retrouve plus vieux d'un trimestre.  :twisted:

Bonne soirée à tous.

@+

Daniel

Bonjour Daniel !

Je me présente, je m'appelle William. Je suis un "petit nouveau" sur le forum et je construis également le Sovereign of the Seas. Du moins j'ai repris la construction dernièrement après une très très longue pose de plusieurs années (pas par manque de temps mais plutôt par manque de place).

Enfin.. Maintenant, problème réglé !

J'ai donc pu consulter ton sujet ainsi que celui de Bertrand et Argo qui d'ailleurs m'aident et vont beaucoup m'aider pour ma construction !

C'est marrant, je ré-organise aussi mon plan de travail depuis ce week-end !

Hâte de voir la suite de ta réalisation !

William

Salut William!

Tu as consulté trois sujets qui vont t'éviter les erreurs de débutant.  :twisted:  Je vais suivre ton montage pour éventuellement te conseiller.

Rassure-toi, pour Bertrand et moi-même, c'est aussi notre première maquette bois.    Il n'y a pas de maquette facile ou difficile. Il faut avoir l'envie, la patience et un peu de jugeote (surtout avec Altaya)  pour faire chaque étape comme si c'était la dernière.

Ton jeune age te permet de prendre tout le temps nécessaire sans faire une course.

Sorah a écrit:

je ré-organise aussi mon plan de travail

Les grands esprits se rencontrent.

Bonne continuation.

@+

Daniel

Bonjour Daniel,

Merci pour toutes ces informations sur cette machine.

A propos Daniel, as-tu une idée pour notre "SotS", si il faudra utiliser ce genre de machine ou pas ?

Sinon, je vais être obligé soit d'en fabriquer une, sur les conseils de Daniel le Pirate, soit d'en acheter une ! Là est la question. Qu'en penses-tu ?

Personnellement, après une rapide recherche, je n'ai rien vu de particulier !

De toute manière, avant tout achat, j'attends de voir ce que tu obtiendras avec cette machine, dont, je l'avoue, n'ai pas encore compris comment cela fonctionne et ce qu'elle fait !!!

Je vais me remettre au travail sur le montage de mon "grand-mât", après un dernier message sur la "Jeep".

A plus.

Bonne après-midi.

Salut Bertrand
  La machine que Dan à acheté sert  à fourrer les cordages  ,c'est à dire entourer  un cordage par un autre  beaucoup plus fin pour le protéger des frottements.Normalement le premier des haubans est entièrement fourré pour le protéger du frottement de la grand voile .De même la partie haute des haubans qui entourent le ton du mât sont également fourrés sur une certaine longueur..Tu peux t'en fabriquer une comme l'avait fait Rafael   (Gosthidem) en s'inspirant du modéle américain.
  Vas voir dans trucs et astuces tu verras  comment certains en ont fabriqué , tu y verras  celle que j'ai crée.Par contre  la machine de Daniel le Pirate est une machine à commettre les cordages , c'est tout autre chose ..

 Mon Sots est quasiment terminé  depuis longtemps mais je ne peux toujours pas envoyer de photos

 Bon gréement de  ton  Sots

Bonjour Jean-Paul,

Content de te lire, depuis le temps.

Merci pour les infos.

Quel dommage que tu ne puisses pas envoyer tes photos qui pourraient vraiment nous être utiles. Il faut vraiment que tu trouves un "truc" pour les partager.

Qu'as-tu comme machine à "fourrer" : fabriquée de tes mains ou achetée ?

De plus pour le "SotS", t'en es-tu beaucoup servie et est-ce absolument nécessaire ?

A très bientôt.

Bonne après-midi.

Salut Bertrand et Jean-Paul!

Comme dit Jean-Paul (Black-Crow), cette machine permet de faire tourner un fil tendu sur lequel on enroule un fil plus fin pour le fourrer.

J'ai déjà essayé de fourrer les extrémités de bragues à la main et c'est un calvaire.

C'est pourquoi j'ai décidé de faire cet achat.    Mais je n'ai pas encore utilisé la machine.

Je pense qu'il y aura une utilité principale si tu veux fourrer le haut des haubans.  :twisted:  Je vais essayer de faire comme Rafael (ghostidem 2003).

https://www.laroyale-modelisme.net/t18044p775-sovereign-of-the-seas-xvii-eme-siecle-de-sergal-mantua (vers le bas de la page)

Bien entendu, vous aurez tous mon ressenti à l'utilisation.

Bon après-midi à tous.

@+

Daniel

Bonjour Daniel,

Merci pour ces conseils.

J'attends donc avec impatience, afin de connaitre ton ressenti et pour me lancer dans les haubans !

A plus.

Bonne fin d'après-midi.

Voilà la mienne, faite maison avec quelques tasseaux et des roues crantés qui sont en fait des reliquats de plateaux cycliques de mes hélicos électriques...

Salut à tous!

J'ai finalement repris, cet après-midi, la construction du SotS et notamment le gréement des canons.  :twisted:

J'ai confectionné un palan avec des poulies de 3 mm.    Une poulie simple qui sera accrochée à l'affût et une double accrochée à la muraille.

Les poulies sont munies de crochets car j'ai lu que les palans étaient "crochetés".    J'ai acheté des crochets muni de 2 allonges pour entourer la poulie.



J'ai utilisé du fil AMATI de 0,1 mm.    Il faut faire attention au sens de passage car il faut que le garant sorte en haut et à droite ou à gauche suivant le côté avec le crochet vers le bas.



Voici le premier exemplaire:



Voici un ordre d'idée pour l'échelle avec le canon.



Voilà pour aujourd'hui.

Bonne soirée à tous.

@+

Daniel

Bonsoir Daniel,

Super boulot que voilà ! Il sont très chouettes tes petits crochets et rendent bien sur le canon.

Tu as acheté les poulies doubles à part, car je ne crois pas qu'elles soient prévues avec le matériel de notre maquette, sauf pour le gréement bien entendu !

Par contre, tu vas avoir un sacré travail avec tous les canons et couleuvrines : 10 canons et 24 couleuvrines. De quoi bien occuper ton hiver !!!

Bon courage et bravo !

Bonne soirée.

Bonjour Dan

Tu as attaqué le gréement des canons c'est assez long et fastidieux car répétitif..Bon courage et patience  Ton premier palan est très bien..Poulies Syren je suppose ..car elles sont très bien rien à voir avec celles fournies dans le kit qui sont très moches, mais on peut les améliorer en y consacrant un peu de temps et en  ponçant les arêtes à la lime à ongles et en fignolant  à la lime triangulaire   dite "de Genéve" , on se rapproche ainsi de celles commercialisées par  Uncle Chuck...

 Tes petits crochets en photo découpe très bien aussi.. Au fait ou les as tu trouvés

 Bonne continuation  tu es sur la bonne voie..

  Jean Paul

Salut à tous!

Merci Bertrand et Jean-Paul pour votre soutien.

Pour ce qui est de Syren (Oncle Chuck Passaro pour les intimes), j'ai commandé la machine à fourrer et du fil de 0,9 mm.  :twisted:

Les poulies et les crochets proviennent de HisModel (anciennement RadekShipModel) tenu par Radimir Beseda.

Pour ceux qui ne connaissent pas encore    (la traduction Google permet de s'y retrouver):

https://www.syrenshipmodelcompany.com/

https://www.hismodel.com/

Ces deux sites nous proposent du matériel de qualité.    On y trouve tout ce qui nous intéresse.

J'ai pris plusieurs dimensions et finalement, pour les gréements de canons, j'ai retenu les poulies simples et doubles de 3 mm et les crochets de 2 mm.

Il me reste des poulies de 4 mm et des crochets hyperfins mais je devrai recommander des crochets (car j'ai eu de la casse au montage) et des poulies car ce genre de grain de riz a la fâcheuse tendance à s'échapper au moment où on veut les cercler.

Mon palan est fonctionnel, il me reste à déterminer les points d'ancrage des pitons sur l'affût pour être à la bonne distance du piton de muraille et permettre le crochetage.    Je pense fixer le garant avec un point de colle et le laisser libre sur le pont.

Il faudra aussi déterminer l'emplacement des anneaux pitons sur l'affût pour le passage de la brague que je ferai en 0,9 mm.

Pour la fixation de la brague sur la muraille, je vais choisir une grosseur de l'anneau-piton cohérente avec tout le reste.  :bball:

Ensuite, il ne me restera plus qu’à faire les dix bragues et les 78 palans.    Je pense augmenter le grossissement de ma "casquette-loupe".

Bonne soirée à tous.

@+

Daniel

Bonsoir Daniel,

Merci pour les adresses, c'est toujours intéressant.

Je te souhaite bien du courage pour ce travail super délicat mais qui sera de toute beauté, une fois terminé. Bravo !

J'attends maintenant avec "patience" les premières images de ces montages.

Je pense que ta casquette-loupe te sera largement suffisante, si elle rapproche autant que la mienne dont les grossissements vont de 1.8x / 2.3x / 3.7x / 4.8x /, ce qui est déjà beaucoup !

A très bientôt.

Bonne nuit.

Salut à tous!

Ça sent la reprise.  :twisted:  Je commence à planifier la construction des gréements de canons.

@Bertrand: C'est vraiment petit    (ma casquette loupe n'a que les grossissements 1.2x, 1.8x, 2.5x et 3.5x). j'ai choisi le 2.5x (plutôt que l'assemblage 1.8x + 1.2x).

Je vais équiper un canon entièrement et le poser au centre du pont principal. Je n'ai pas de problème de longueur car mes palans sont fonctionnels.  :bball:  Il me suffira, au dernier moment, de mettre un point de super glue à la sortie du garant.

Avant d'aller trop loin il faudra prévoir la méthode de montage de la brague, tous les points d'ancrage sur les canons, les anneaux de passage de brague et les hauteurs de crochetage sur la paroi.

J'ai deux modèle pour mener à bien cette étape:





Bonne soirée à tous.

@+

Daniel
