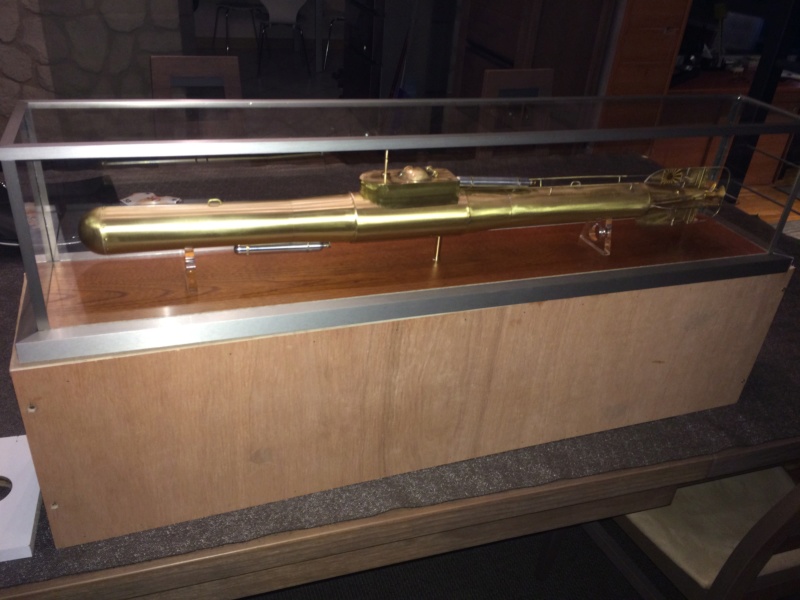

Torpille Kamikaze japonnaise "Kaiten Type X

Merci Jean-Claude .

Bonjour bromure ... et Merci .

Impressionnant et de toute beauté !!!

Merci Jean Marc ...

Installation de cales de hauteur pour positionner les ailerons latéraux .



Présentation aileron de plongée .

Bonjour à tous .
Je profite de ce topic pour lancer une recherche . En effet dans le domaine de la construction navale à   "l'ancienne" , j'aimerais trouver un plan représentant une chaudière de navire des années 30 ou à peu près , petite ou grande , la maquette mesurerait environ 15 cm . Ce serait pour une présentation visuelle , elle ne serait pas fonctionnelle. Nous préparons avec l'association Mémoire Vivante de la Construction Navale de Lanester près de Lorient une exposition itinérante dans la région ( la 2 ème sur le thème de l'évolution de la construction navale sur Lorient 56100 et ses environs ). Je serais donc preneur pour tout ce qui concerne plans , photos , docs etc...
Merci à tous ...

Bonjour à tous .
Je profite de ce topic pour lancer une recherche . En effet dans le domaine de la construction navale à   "l'ancienne" , j'aimerais trouver un plan représentant une chaudière de navire des années 30 ou à peu près , petite ou grande , la maquette mesurerait environ 15 cm . Ce serait pour une présentation visuelle , elle ne serait pas fonctionnelle. Nous préparons avec l'association Mémoire Vivante de la Construction Navale de Lanester près de Lorient une exposition itinérante dans la région ( la 2 ème sur le thème de l'évolution de la construction navale sur Lorient 56100 et ses environs ). Je serais donc preneur pour tout ce qui concerne plans , photos , docs etc...
Merci à tous ...

Mise en place trappe arrière .

Je ne sait pas ou arrête le maquettisme
Et ou commence l’artisanat

Quand je regarde avec admiration je l’avoue le travail fait ici je ne peut que réaliser que je regarde le travail d’un artisan de grande classe

C’est superbe comme réalisation bravo

Bonjour Charles et Merci ...
Pourquoi ne pas concilier artisanat et maquettisme ???
L'artisan exerce un travail manuel ...
Un maquettiste reproduit à l'échelle un modèle qu'il a choisi , avec passion -en général -
Salutations
Dom

Bonsoir.
Je suis ébloui par tant de perfection.

Bonjour michmir ... et merci .
Chacun son choix . L'important c'est de trouver du plaisir dans la réalisation .
Personnellement il n'y a pas de soucis ...

Développement de la partie supérieure de la torpille .

C'est un réel bonheur à regarder le montage .
As-tu un outillage spécial pour travailler le laiton? Pourrais-tu à l'occasion faire un poste pour en parler?

Bonjour chris et merci ...
En ce qui concerne l'outillage , il n'y a rien de spéciale . La matière c'est du feuillard de laiton de 0,3 m/m d'épaisseur qui se coupe au gros ciseau .
Pour le pliage net , je fais une trace sur l'envers avec une griffe (on enlève à peu près la moitié de l'épaisseur ) et le pliage se fait très facilement .
Pour le roulage , comme je l'ai déjà montré , c'est sur une barre de bois ronde .
Pour la soudure , c'est le matériel de base pour soudure à l'étain avec un décapant additionnel ( eau de soudure ).
 Sinon dans mon atelier (cave) je possède un mini-tour -Emco-Unimat 3 -
Une mini-fraiseuse - Proxxon-
6 ou 7 mini-perceuses avec chacune un outil différent ( gain de temps intéressant vu les petits prix que coûtent ces machines sans grande marque )
Un lapidaire circulaire et à bandes.
Un touret à affûter .
Un mini chalumeau oxygène -propane .
Un labo photo découpe .
 Et avec tout ça un tas d'outils qui sont nécessaire à la réalisation du travail .
Pour finir je précise que pour le travail de la maquette , on peut se contenter pour certaines machines de ne pas payer trop cher .
Là je ne parle pas du tour ni de la fraiseuse
 Voilà , je crois que je n'ai rien oublié ....
Salutations
Dom

Préparation de la partie supérieure de la torpille .




Soudage des éléments .





Préparation de la coupole .

Toujours aussi finement réalisé !!!

... Sans ça , il n'y aurait pas le plaisir et la satisfaction !!!

Et un vrai travail de chaudronnerie, superbe.

Bonjour Jean claude , et merci ...

domicoque a écrit:

... Sans ça , il n'y aurait pas le plaisir et la satisfaction !!!

C'est vrai !!!

Montage charnière coupole .



Charnières soudées , reste à monter la coupole à son  emplacement .

Kaiten Type X .
Ça commence à prendre forme ...

Voila un superbe modèle.

Bouteille d'air supérieure .
