 Naomi Maru au 1/150

Aller en bas
AuteurMessage
Philippe R. DAVID
Maistrancier
Maistrancier
Philippe R. DAVID

Localisation : Tournai - Belgique
Navire préféré : Il y en a tant mais le croiseur Colbert représente quelque chose de spécial pour moi.

Naomi Maru au 1/150 Empty
MessageSujet: Naomi Maru au 1/150   Naomi Maru au 1/150 EmptyMar 15 Jan 2019, 20:38

Chers Tous et Chères Toutes,


Avant tout, permettez-moi d'une fois encore vous souhaiter une excellente année 2019 et que Neptune et ses Néréides vous soient propices !

J'espère ne pas me tromper de rubrique en postant le sujet ici dès lors où il s'agit d'un modèle imaginé de caboteur japonais réquisitionné par la Marine Impériale.

Le modèle a été construit à partir du kit Revell de chalutier de la Mer du Nord au 1/142 et de scratchbuilding. Ayant trop peu de documents accessibles sur le sujet, ce "sea truck" est le fruit de mon imagination au départ de quelques photos, silhouettes et descriptions de ces "petites mains" de la logistique presque toujours oubliées et sans lesquelles les "divas" des flottes de guerre ne pourraient pourtant tout simplement pas opérer.

Pour commencer, voici quelques unes des sources de mon inspiration.

Naomi Maru au 1/150 1f_cla10

Naomi Maru au 1/150 Hunaga10

Naomi Maru au 1/150 Tokati10

Naomi Maru au 1/150 Kiku_m10

Nous sommes donc devant des petits navires d'environ 50m de long et de généralement moins de 1.000 tonnes brutes.
En faisant passer le "North Sea Trawler" de Revell au 1/142 à un objet flottant non identifié au 1/150, on obtient un caboteur possible de 55,5 m de long.
Sa peinture fut un autre sujet d'interrogation car au cours du conflit, les Japonais déjà beaucoup moins pointilleux que d'autres sur les normes à respecter en matière de teintes des uniformes et matériels et pas beaucoup plus en matière de camouflage, devaient improviser en fonction des restrictions des matières premières...et comme les photos disponibles sont en noir & blanc, je ne vous dis pas !
Je me suis donc fié à des données éparses du type de celles qui suivent et en me suçant le pouce avec beaucoup de conviction.

Naomi Maru au 1/150 Tottor10

Des vues d'artistes comme celle-ci, représentant le Tottori Maru ou des descriptifs comme celui de l'extrait en anglais qui suit :
..."When the Japanese Navy realized that the war was not going to end quickly with a negotiated peace, and that the US submarines were sinking ships at a rate that threatened Japan with destruction, they organized convoy routes, built escort vessels, and made standard camouflage patterns to apply to all merchant vessels.(...) The standard camouflage was similar to what the Royal Navy would later adopt as a standard pattern. Ships  received a central panel of dark green, and the remainder of the ship was painted in a lighter grey-green shade. The following patterns are for various ships, Navy, Army, and merchant ship authority, The precise shades for this camouflage are not clear, so there is a lot of variation in the patterns."...
Avouez que ça laisse le champ libre à l'imagination !...

Alors, voici ce que j'ai fait (entre autres) pendant la période des fêtes.

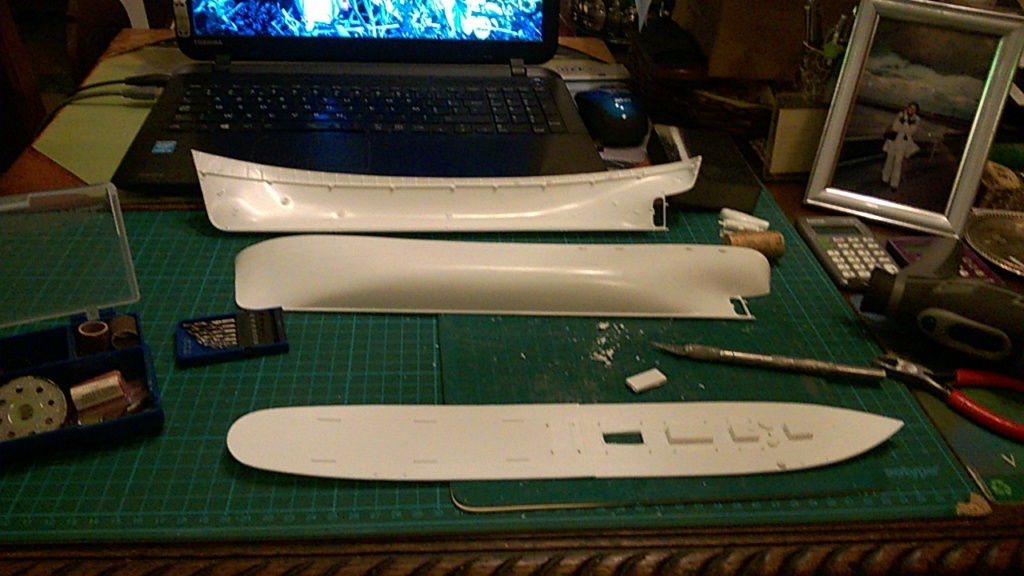

Je ne m'étendrai pas sur le kit bien connu de Revell

Naomi Maru au 1/150 Wp_20148

Naomi Maru au 1/150 Wp_20149

Naomi Maru au 1/150 Wp_20147

Récupération d'une petite couverture de soute du chalutier, perçage des hublots, dégagement de la poupe de l'annexe et confection d'une barre franche avec gouvernail, etc.

Naomi Maru au 1/150 Wp_20151

Naomi Maru au 1/150 Wp_20152

Naomi Maru au 1/150 Wp_20150

Fabrication avec du plasticard de ce qui simulerait les accès à la cale...

Naomi Maru au 1/150 Wp_20154

Naomi Maru au 1/150 Wp_20155

Naomi Maru au 1/150 Wp_20153

Ajout de portes et de mains-courantes...et passage à l'opération qui change radicalement la silhouette du bateau : confection d'une cheminée plus en phase avec l'époque et changement de la mâture et des éléments de traction et de levage...

Naomi Maru au 1/150 Wp_20157
Naomi Maru au 1/150 Wp_20158

Naomi Maru au 1/150 Wp_20159

Naomi Maru au 1/150 Wp_20161

Naomi Maru au 1/150 Wp_20160

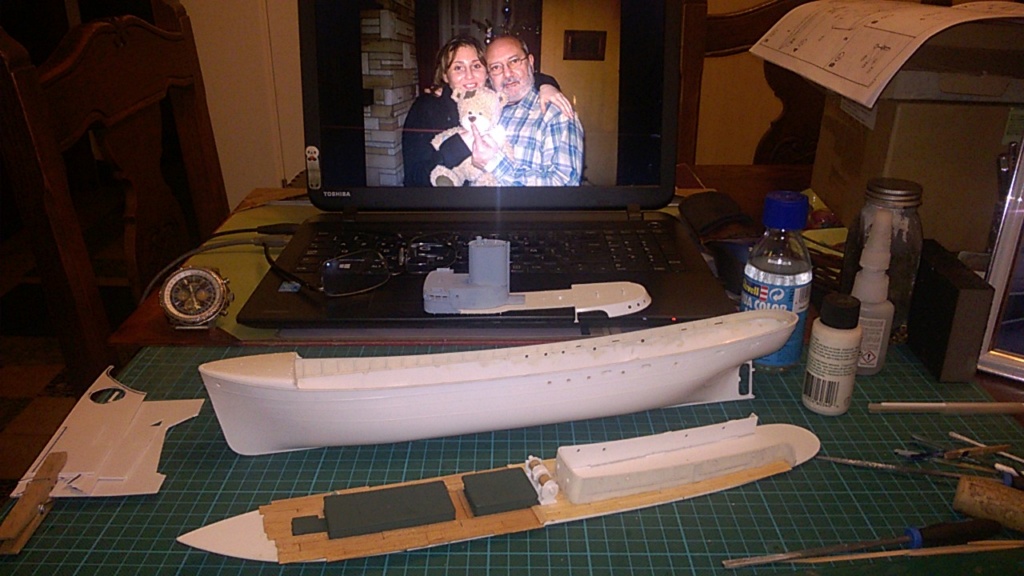

Collage d'un pont en planches de récupération dont la plus grande part disparaîtra sous des éléments de décoration (cfr. infra).
L'ouverture des vitres de la passerelle fut réalisée par un perçage préalable avec un foret et une finition à la lime; la quadrature du cercle, en quelque sorte. Rolling Eyes

Naomi Maru au 1/150 Wp_20162

Naomi Maru au 1/150 Wp_20164

Naomi Maru au 1/150 Wp_20163

Evider le réflecteur du projecteur, étoffer les moyens de levage, etc.

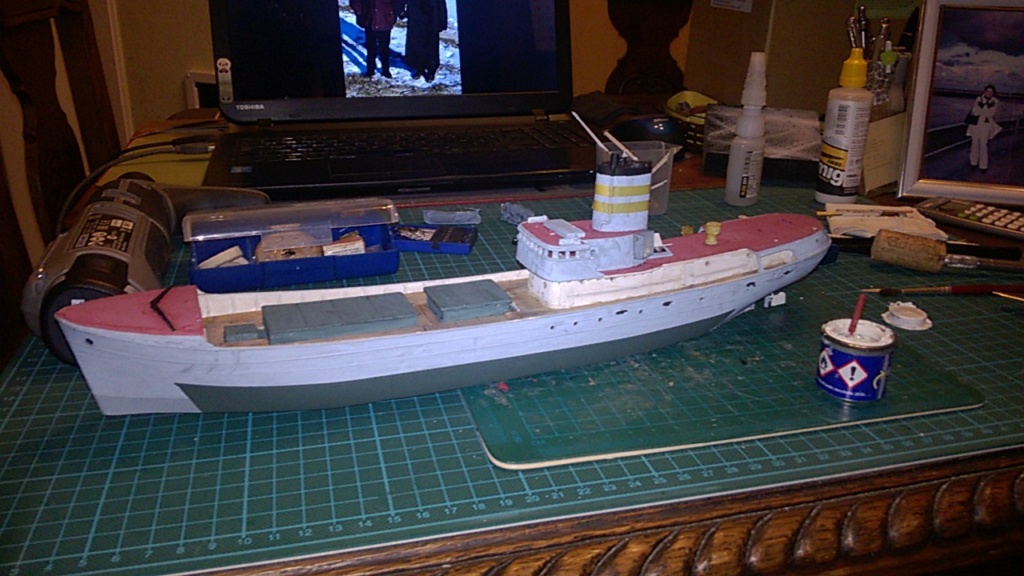

Tout ça commence à prendre forme.

Naomi Maru au 1/150 Wp_20165

LNaomi Maru au 1/150 Wp_20166

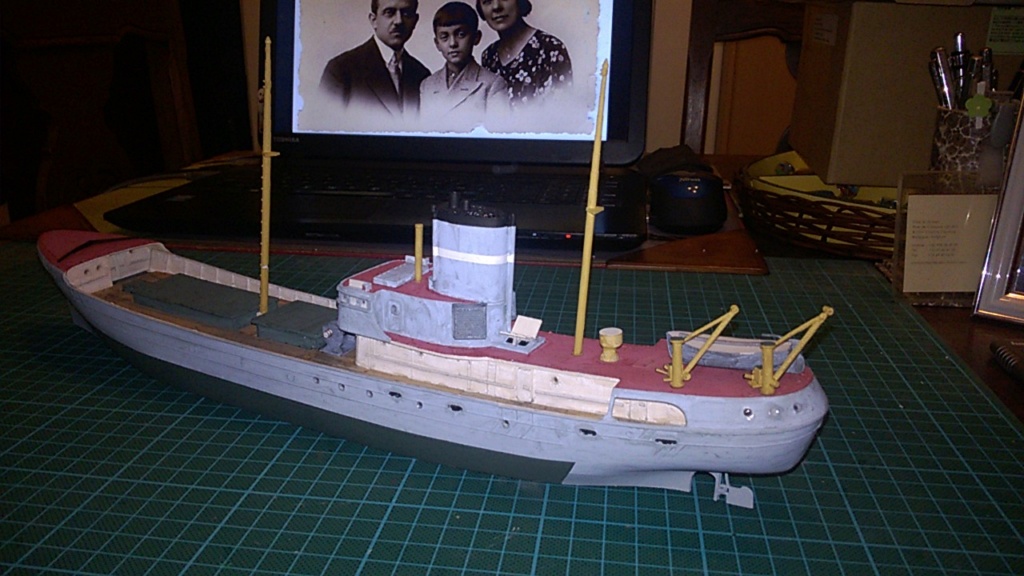

La coque a été coupée à la flottaison car le "Naomi Maru" est destiné à aller ravitailler mon Yamato et il n'est pas question que je réalise une découpe dans le plexiglas figurant l'océan.

Naomi Maru au 1/150 Wp_20168

Naomi Maru au 1/150 Wp_20167

Naomi Maru au 1/150 Wp_20169


Naomi Maru au 1/150 Wp_20172


Naomi Maru au 1/150 Wp_20175

Naomi Maru au 1/150 Wp_20176

[url=https://servimg.com/view/19979156/288
Naomi Maru au 1/150 Wp_20173[/url]

Les mâts de charge ont été réalisé par la récupération des jambes de support du mât du chalutier et par un...cure-dents mis en forme.

Naomi Maru au 1/150 Wp_20179

Naomi Maru au 1/150 Wp_20178

Naomi Maru au 1/150 Wp_20180Naomi Maru au 1/150 Wp_20177

Hublots, vitres de la passerelle et du projecteur ont été réalisés avec du Klir.

Naomi Maru au 1/150 Wp_20182

Naomi Maru au 1/150 Wp_20183

Naomi Maru au 1/150 Wp_20181

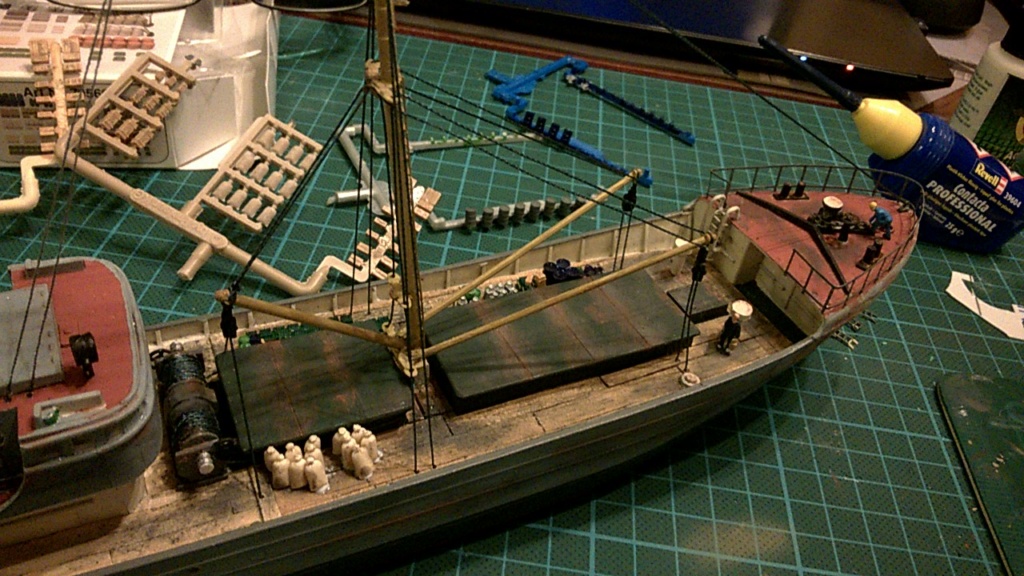

Ajouts de salissures, rouille, vieillissement,... Nom : Naomi Maru et port d'attache : Fukuyama (proche de Kure et d'Hishirajima) peints.

Naomi Maru au 1/150 Wp_20184

Naomi Maru au 1/150 Wp_20185

Naomi Maru au 1/150 Wp_20184

Bastingage, accastillage, marins, vrac sur les ponts...je m'amuse...

Naomi Maru au 1/150 Wp_20187

Naomi Maru au 1/150 Wp_20186

Fûts, bidons, sacs de riz et de féculents, bouteilles de bière, Hinomaru (le pavillon) déchiré car on n'est pas sur une unité de l'IJN mais un "marchand" réquisitionné...
N.B. Les casques jaunes seront repeints car ils sont "quelque peu" anachroniques...

Naomi Maru au 1/150 Wp_20189

Naomi Maru au 1/150 Wp_20190

Naomi Maru au 1/150 Wp_20188

Naomi Maru au 1/150 Wp_20192

Naomi Maru au 1/150 Wp_20193

Naomi Maru au 1/150 Wp_20191

Naomi Maru au 1/150 Wp_20194

La Hotchkiss AA sous licence en "scratchbuilt" a été ajoutée Mad
Naomi Maru au 1/150 Wp_20195

Des soudeurs effectuant une réparation ont été ajoutés. Cylindres peints aux couleurs probables (?) et tuyaux pour l'acétylène et l'oxygène réalisés avec du fil de cuivre (fil électrique); une paillette déchirée et un peu de fumée pour plus de réalisme tongue

Naomi Maru au 1/150 Wp_20196

Naomi Maru au 1/150 Wp_20197

Naomi Maru au 1/150 Wp_20198

Il va maintenant falloir penser à figurer la vague d'étrave et les autres pour figurer une vitesse réduite en approche du Yamato et qui puisse ne pas nécessiter trop d'interventions une fois le caboteur placé dans la vitrine, à la place qui lui revient dans le diorama.
J'ai retenu la procédure suivante :
- support en carton recouvert d'une feuille d'aluminium enduite de savon et contour de la coque coupée à la flottaison
   marquée.
- Joint polymère "crystal"
- Décollage du bateau avec le polymère façonné
- Généreuse quantité de Klir badigeonné sur la surface inférieure du polymère
- Maquette déposée sur le plexiglass figurant l'océan à l'endroit souhaité
...et hop !...

Naomi Maru au 1/150 Wp_20100

Naomi Maru au 1/150 Wp_20102

Naomi Maru au 1/150 Wp_20105



Naomi Maru au 1/150 Wp_20104

Naomi Maru au 1/150 Wp_20107

Naomi Maru au 1/150 Wp_20108

Naomi Maru au 1/150 Wp_20201

Naomi Maru au 1/150 Wp_20202

Le Klir qui apparaît encore blanc sera transparent après séchage.

Naomi Maru au 1/150 Wp_20203

Naomi Maru au 1/150 Wp_20204

Et pour finir...un "clair de lune" :gne:

Naomi Maru au 1/150 Wp_20206

Voilà pour aujourd'hui.

Pardonnez SVP mon grain de folie. En tous cas, moi, je me suis bien amusé. 🐱 jocolor

_________________
Amical salut !

Naomi Maru au 1/150 Wp_20146
Revenir en haut Aller en bas
PLEF
Maître principal
Maître principal
PLEF

Localisation : Les Landes
Navire préféré : Navires civils de préférence

Naomi Maru au 1/150 Empty
MessageSujet: Re: Naomi Maru au 1/150   Naomi Maru au 1/150 EmptyMar 15 Jan 2019, 22:42

Bonsoir Philippe.

Intéressante réflexion et mise en œuvre de scratch sur ce chalutier, c'est une chose que je n'ose pas encore vraiment faire, couper, percer, découper, coller et recoller...
Ce petit caboteur me plaît bien, la cheminée est peut-être un peu trop grosse, mais c'est ton montage, une vue d'artiste. La mise en scène finale est bien sympa, encore bravo pour avoir oser transformer ce chalutier !
A+, PLEF

_________________
Toujours les bateaux sont bons, quand sur dunette et pont, les hommes le sont.
- Dicton des anciens de la voile -
Si haut qu'on monte, on finit toujours par des cendres/descendre.
Revenir en haut Aller en bas
Philippe R. DAVID
Maistrancier
Maistrancier
Philippe R. DAVID

Localisation : Tournai - Belgique
Navire préféré : Il y en a tant mais le croiseur Colbert représente quelque chose de spécial pour moi.

Naomi Maru au 1/150 Empty
MessageSujet: Re: Naomi Maru au 1/150   Naomi Maru au 1/150 EmptyMer 16 Jan 2019, 13:22

Merci Plef !

Venant d'un amateur (au sens premier du terme) des navires civils, et alors même que j'ai vu que vous débutiez le Nippon Maru, vos commentaires sont appréciables et appréciés.

L'aspect surdimentionné de la cheminée est effectivement voulu car assez représentatif de ce qu'on trouve sur de nombreux navires des décennies 1920 à 1950 comme sur les navires figurés ci-dessous...
Naomi Maru au 1/150 Hilfsk10
Naomi Maru au 1/150 Ucedin10
Naomi Maru au 1/150 Ss_shi10
Naomi Maru au 1/150 F1723b10
Naomi Maru au 1/150 Oreste10
...et d'ailleurs aussi sur le pétrolier Nippon Maru Very Happy
Naomi Maru au 1/150 Nippon10
Naomi Maru au 1/150 Nippon12
Naomi Maru au 1/150 Nippon11
Cordial salut dans l'attente de voir le diorama du Nippon Maru.

_________________
Amical salut !

Naomi Maru au 1/150 Wp_20146
Revenir en haut Aller en bas
PLEF
Maître principal
Maître principal
PLEF

Localisation : Les Landes
Navire préféré : Navires civils de préférence

Naomi Maru au 1/150 Empty
MessageSujet: Re: Naomi Maru au 1/150   Naomi Maru au 1/150 EmptyMer 16 Jan 2019, 17:40

Bonjour Philippe.

C'est vrai que certains navires ont des cheminées surdimensionnées, ce qui est à mon avis un peu disgracieux. La première photo est celle d'un bateau piège et je vais archiver l'avant dernière photo du Nippon Maru car je ne l'avais pas sous les couleurs de la compagnie Yamashita Line en coque noir. Le Nippon Maru sera disposé en diorama dans un port mais pas tout de suite.
A+, PLEF.

_________________
Toujours les bateaux sont bons, quand sur dunette et pont, les hommes le sont.
- Dicton des anciens de la voile -
Si haut qu'on monte, on finit toujours par des cendres/descendre.
Revenir en haut Aller en bas
Philippe R. DAVID
Maistrancier
Maistrancier
Philippe R. DAVID

Localisation : Tournai - Belgique
Navire préféré : Il y en a tant mais le croiseur Colbert représente quelque chose de spécial pour moi.

Naomi Maru au 1/150 Empty
MessageSujet: Re: Naomi Maru au 1/150   Naomi Maru au 1/150 EmptyMer 16 Jan 2019, 19:23

Bien d'accord avec vous cher Plef !


Dans le genre kitsche, Harland & Wolfe qui réalisèrent les si purs Olympic, Titanic et Britannic (un peu moins à cause des très moches "davits" placés suite au naufrage de sa "sister ship") ont dessiné deux navires aux cheminées vraiment moches dans les années en question : les RMS Britannic II et Georgic.

Naomi Maru au 1/150 Britan10
Naomi Maru au 1/150 Britan11

_________________
Amical salut !

Naomi Maru au 1/150 Wp_20146
Revenir en haut Aller en bas
dakota59
Premier maître
Premier maître
dakota59


Naomi Maru au 1/150 Empty
MessageSujet: Re: Naomi Maru au 1/150   Naomi Maru au 1/150 EmptyMer 16 Jan 2019, 20:07

très chouette  Naomi Maru au 1/150 2184292159 Naomi Maru au 1/150 2184292159
Revenir en haut Aller en bas
PLEF
Maître principal
Maître principal
PLEF

Localisation : Les Landes
Navire préféré : Navires civils de préférence

Naomi Maru au 1/150 Empty
MessageSujet: Re: Naomi Maru au 1/150   Naomi Maru au 1/150 EmptyMer 16 Jan 2019, 21:26

Philippe dans le style "j'en ai pas justement" en France nous avons eu aussi nos podiums des goûts disons, douteux Cool Rolling Eyes Laughing Wink .

Naomi Maru au 1/150 George10

Naomi Maru au 1/150 Jean_l10

Il y a peut-être pire, je n'ose pas chercher. Razz Wink
Bonne soirée.
A+, PLEF.

_________________
Toujours les bateaux sont bons, quand sur dunette et pont, les hommes le sont.
- Dicton des anciens de la voile -
Si haut qu'on monte, on finit toujours par des cendres/descendre.
Revenir en haut Aller en bas
Philippe R. DAVID
Maistrancier
Maistrancier
Philippe R. DAVID

Localisation : Tournai - Belgique
Navire préféré : Il y en a tant mais le croiseur Colbert représente quelque chose de spécial pour moi.

Naomi Maru au 1/150 Empty
MessageSujet: Re: Naomi Maru au 1/150   Naomi Maru au 1/150 EmptyMer 16 Jan 2019, 23:01

Qui a osé des horreurs pareilles ?
De combien de rixes ces boîtes anguleuses n'ont-elles pas accouché dans les ports où elles ont osé se montrer ? Difficile pour l'équipage de ne pas répondre aux inévitables moqueries qu'elles devaient engendrer !?!? affraid

_________________
Amical salut !

Naomi Maru au 1/150 Wp_20146
Revenir en haut Aller en bas
Nicolas42
Major
Major
Nicolas42

Localisation : 42450 Sury Le Comtal
Navire préféré : Les maquettes navigantes (voiliers et chalutiers)

Naomi Maru au 1/150 Empty
MessageSujet: Re: Naomi Maru au 1/150   Naomi Maru au 1/150 EmptySam 19 Jan 2019, 07:46

une réalisation très sympa !

_________________
Nicolas
Revenir en haut Aller en bas
Philippe R. DAVID
Maistrancier
Maistrancier
Philippe R. DAVID

Localisation : Tournai - Belgique
Navire préféré : Il y en a tant mais le croiseur Colbert représente quelque chose de spécial pour moi.

Naomi Maru au 1/150 Empty
MessageSujet: Re: Naomi Maru au 1/150   Naomi Maru au 1/150 EmptySam 19 Jan 2019, 13:29

Merci Nicolas !


Pour revenir au petit caboteur-cabotin, en voici quelques vues supplémentaires ne fois qu'il fut posé en compagnie du géant qu'il vient ravitailler.

Naomi Maru au 1/150 Wp_20207
Naomi Maru au 1/150 Wp_20208
Naomi Maru au 1/150 Wp_20209

_________________
Amical salut !

Naomi Maru au 1/150 Wp_20146
Revenir en haut Aller en bas
fred 44
Maître principal
Maître principal
fred 44

Localisation : montoir de bretagne
Navire préféré : u boot allemands

Naomi Maru au 1/150 Empty
MessageSujet: Re: Naomi Maru au 1/150   Naomi Maru au 1/150 EmptySam 19 Jan 2019, 19:06

salut.tres belle maquette jadore.
a+
Revenir en haut Aller en bas
Philippe R. DAVID
Maistrancier
Maistrancier
Philippe R. DAVID

Localisation : Tournai - Belgique
Navire préféré : Il y en a tant mais le croiseur Colbert représente quelque chose de spécial pour moi.

Naomi Maru au 1/150 Empty
MessageSujet: Re: Naomi Maru au 1/150   Naomi Maru au 1/150 EmptyLun 21 Jan 2019, 15:53

Merci encore à Nicolas, Dakota, Fred et Plef !

_________________
Amical salut !

Naomi Maru au 1/150 Wp_20146
Revenir en haut Aller en bas
Lostiznaos
Elève officier
Elève officier
Lostiznaos

Localisation : St Hilaire du rosier 38
Navire préféré : Corvette Flower

Naomi Maru au 1/150 Empty
MessageSujet: Re: Naomi Maru au 1/150   Naomi Maru au 1/150 EmptyLun 21 Jan 2019, 20:14

Un superbe travail, j'adore cette idée de conversion, très bien pensée et réalisée.
Un très bel hommage au calvaire de la marine de commerce japonaise qui a terriblement souffert pendant toute la guerre...

_________________
Amitiés à tous
Gilles(Lostiznaos)
Revenir en haut Aller en bas
Philippe R. DAVID
Maistrancier
Maistrancier
Philippe R. DAVID

Localisation : Tournai - Belgique
Navire préféré : Il y en a tant mais le croiseur Colbert représente quelque chose de spécial pour moi.

Naomi Maru au 1/150 Empty
MessageSujet: Re: Naomi Maru au 1/150   Naomi Maru au 1/150 EmptyVen 25 Jan 2019, 13:57

Merci Lostiznaos !

Naomi Maru au 1/150 Wp_20210

_________________
Amical salut !

Naomi Maru au 1/150 Wp_20146
Revenir en haut Aller en bas
Philippe R. DAVID
Maistrancier
Maistrancier
Philippe R. DAVID

Localisation : Tournai - Belgique
Navire préféré : Il y en a tant mais le croiseur Colbert représente quelque chose de spécial pour moi.

Naomi Maru au 1/150 Empty
MessageSujet: Re: Naomi Maru au 1/150   Naomi Maru au 1/150 EmptyMar 29 Jan 2019, 18:52

Merciiii !

_________________
Amical salut !

Naomi Maru au 1/150 Wp_20146
Revenir en haut Aller en bas
Lostiznaos
Elève officier
Elève officier
Lostiznaos

Localisation : St Hilaire du rosier 38
Navire préféré : Corvette Flower

Naomi Maru au 1/150 Empty
MessageSujet: Re: Naomi Maru au 1/150   Naomi Maru au 1/150 EmptyMar 29 Jan 2019, 20:09

Ce n'est pas très constructif, mais franchement je trouve ton travail absolument magnifique. L'ambiance restituée est extraordinaire!
Un très grand bravo!

_________________
Amitiés à tous
Gilles(Lostiznaos)
Revenir en haut Aller en bas

Naomi Maru au 1/150
Revenir en haut
Page 1 sur 1

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
La Royale Modélisme :: Modèles achevés MARINE MILITAIRE :: Batiments d'escorte et auxiliaires-
Sauter vers:
