Schnellboot Type S38 1/35 Italéri

Toujours un plaisir a suivre ce projet

Oui, Migou. Le maître d'oeuvre est Thimarie

albatros55 a écrit:

Oui, Migou. Le maître d'ouvre est Thimarie

  Mordious, toutes mes excuses à Thimarie et à "Charles" !
M'enfin, ce kit reste superbe quoiqu'il en soit
Jean

bonsoir à tous...le travail commence super bien..des tofs bien "parlantes"  le top de démonstration...
et les vis ..elle sont mastiquées ensuite ou il y a des caches de prévus ??
BONNE SUITE THIERRY

Bonsoir Thierry j'avais loupé le démarrage de 2018 je m'installe pour celui de 2019   bonne suite à toi et éblouis nous encore avec tes montages et tes peintures de malade

Ça démarre bien ton affaire !

Bonsoir les amis,

merci pour vos commentaires. Je pense que ça va durer un bout de temps, car il y a de nombreux détails, donc de nombreuses pièces. ça va être un régal.

Epervier a écrit:

les vis ..elle sont mastiquées ensuite ou il y a des caches de prévus ??

Oui, il y a des caches de prévu.

Bonne soirée,

Amitiés,

Thierry

Vraiment sa vas être une belle bête
Je me suis amusé a regarder les Y.T. de cette maquette et ceux qui en ont fait des RC
Assez le fun

Bonjour Thierry

C'est toujours agréable de suivre tes montages et celui-ci est aussi prometteur

tous mes encouragements pour la suite

Michel

Merci pour cette pédagogie, avec une belle qualité de photo c'est un régal ,bonne journée et

Bonjour les amis,

merci de me suivre et merci pour vos appréciations.

Bonne journée,

Amitiés,

Thierry

bref je suis comme adam......je suis tenté.....qq étagères de plus...pourquoi pas...un topédo et un kaga  de plus....!!

Bonjour,

les travaux de la journée :

Fabrication des tubes lance-torpilles.

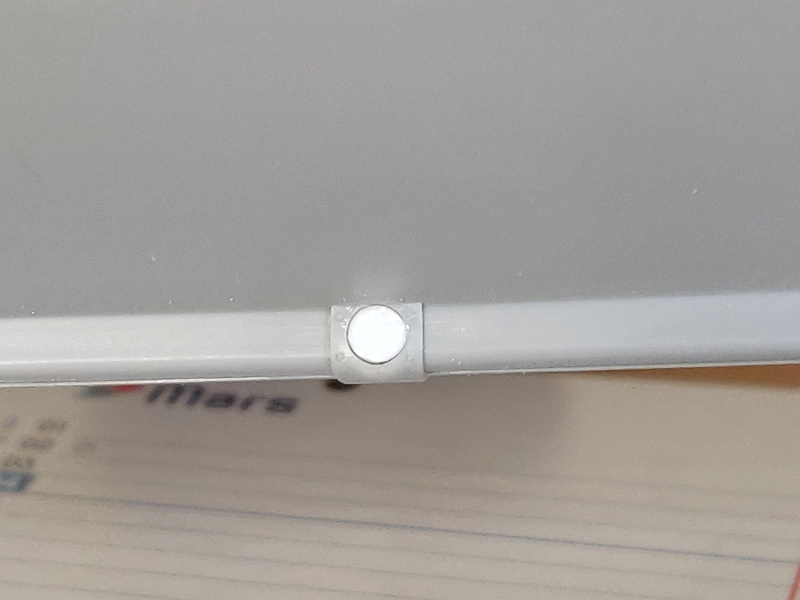

Masquage des têtes de vis après séchage complet des collages des joints de coque.




Italéri a prévu des cabochons à ce sujet



Pour la partie bassej'ai refait les cabochons à l'emporte pièce, car ceux du fabricant étaient un peu épais et provoquaient une légère sur-épaisseur. J'ai réalisé ces pastilles dans de la carte plastique de 0,5 mm à l'emporte pièce.

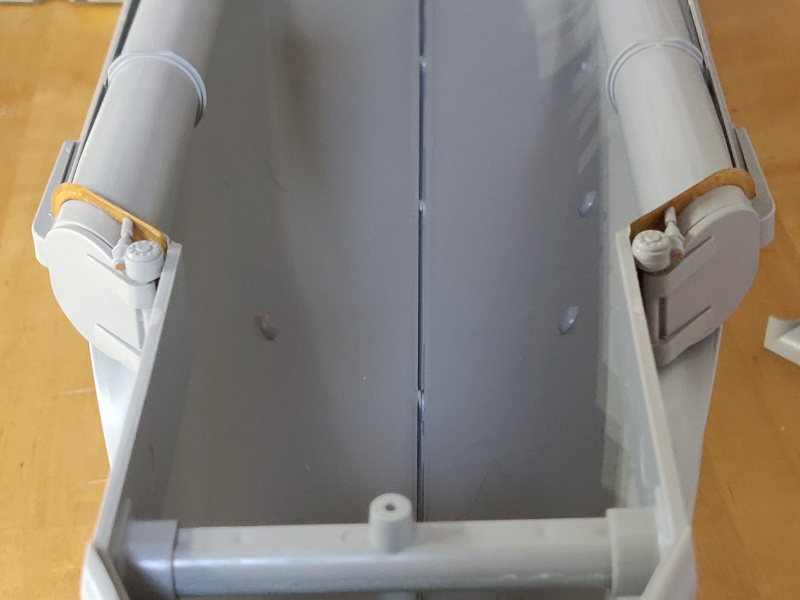

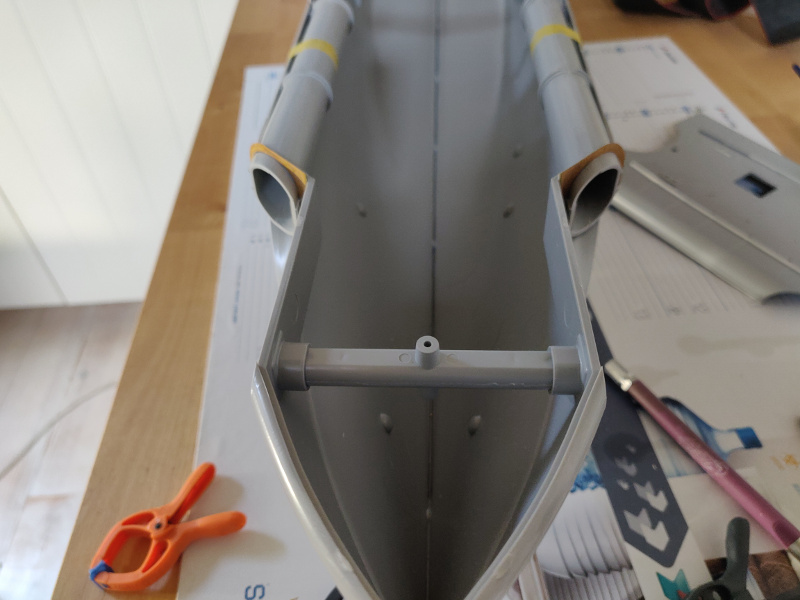

Mise en place à blanc des tubes sur chaque côté de la coque

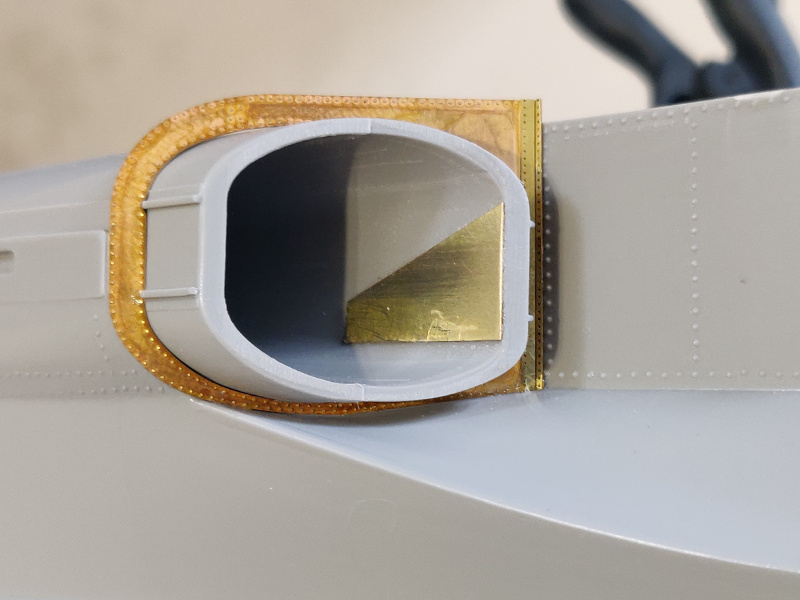

Positionnement et collage de la PE Eduard plus détaillée en substitution de la PE Italeri prévue à cet endroit

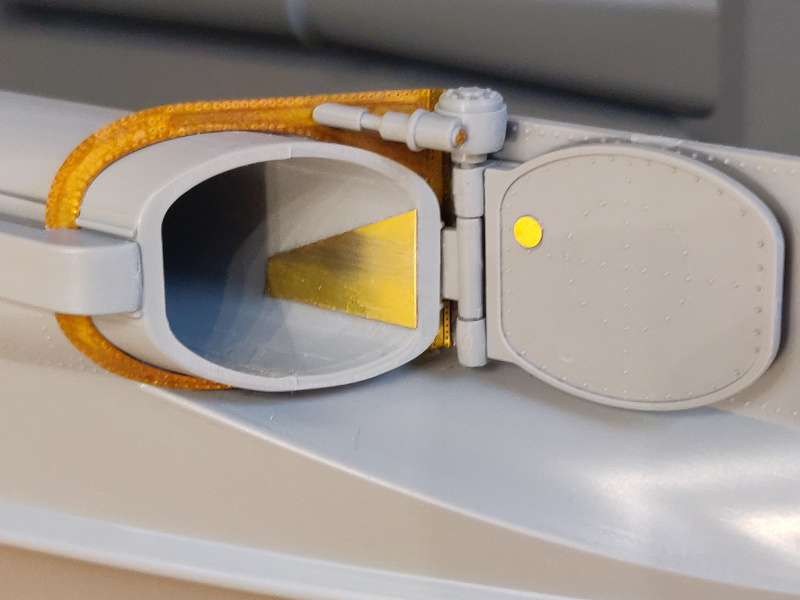

Réalisation des trappes de fermeture des tubes lance-torpilles







Après collage de tous les éléments :

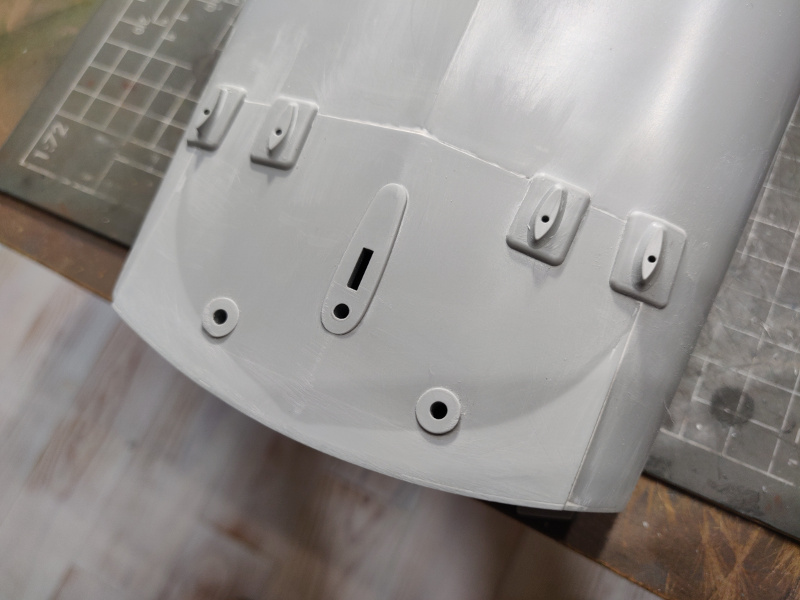

Un peu de masticage aux raccords de coque et de tableau arrière avant la mise en place des gouvernails, arbres et chaises d'hélice.

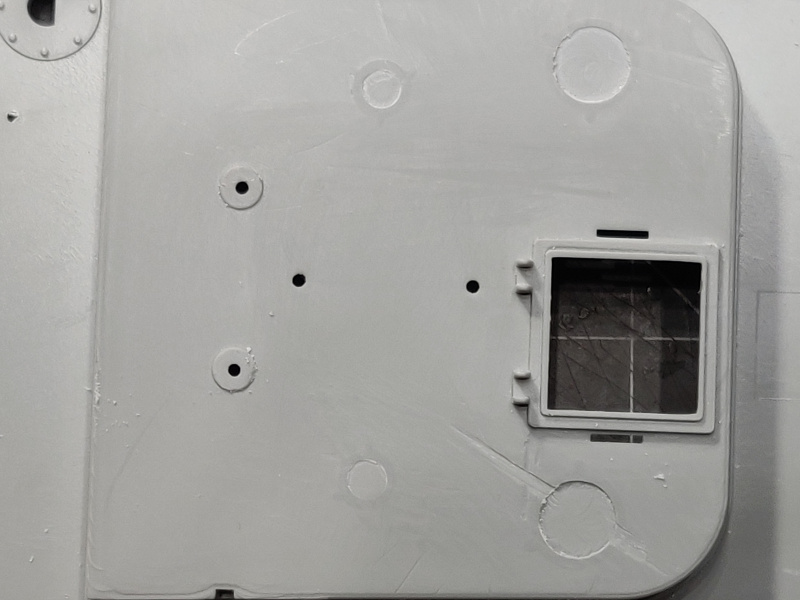

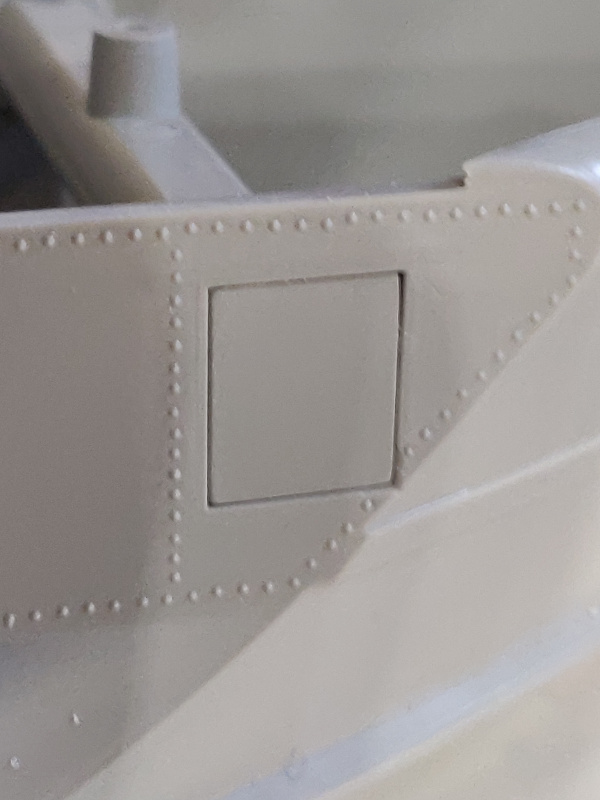

Début du traitement du pont supérieur arrière. Comme une grande partie des éléments sont communs aux deux maquettes S38 et S100, il faut apporter certaines modifications. Dans la réalité les schnellboots de type S100 sont aussi une évolution du type S38, tout du moins sur la structure pont/cabine.






Il reste à mastiquer les pastilles résultants de la découpe.

Petite vue d'ensemble avec le pont.




Bonne soirée à tous

Amitiés,

Thierry

Super boulot, c'est le genre de modèle qu'il faut pour mes gros doigts !

superbe boulot

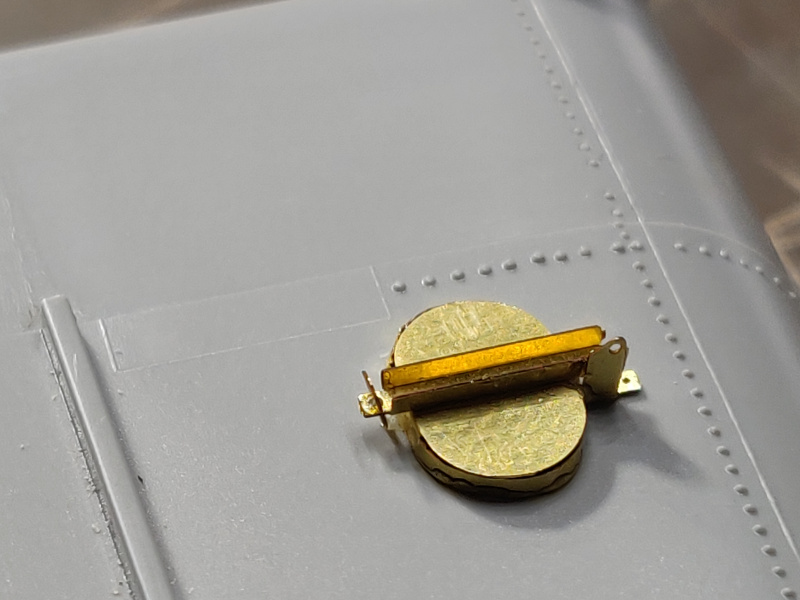

Bien, la pièce de 10 cents. ça donne l'idée des dimensions. Je sen qu'on va se régaler avec des détails époustouflants. Me trompe-je Thierry ?

Ouh là Thierry… On voit que tu as du temps à rattraper….

Tu ne t'arrêtes jamais non plus ?  Lionel, sort de ce corps…

Allez un p'tit bout de canapé, une 'tite bibine, 2 3 cahuètes et on est fin bien là…

Bonjour
Je m'installe pour suivre ce montage

Amicalement

Jc LALANNE

Bonsoir les amis,

merci pour vos commentaires et vos remarques qui me poussent à reculer les limites de mes compétences. . Merci pour votre fidélité sur mes posts.

Pierre a écrit:

Super boulot, c'est le genre de modèle qu'il faut pour mes gros doigts !

Moi c'est surtout pour tous les détails que l'on peut obtenir à cette échelle et économiser mes yeux.

Albatros a écrit:

Je sen qu'on va se régaler avec des détails époustouflants. Me trompe-je Thierry ?

Oui Albatros, des détails, il va y en avoir. De base le Kit comporte 600 pièces plastiques auxquelles il faut rajouter plus d'une centaine de piéce de photodécoupe.

Gianluca a écrit:

Tu ne t'arrêtes jamais non plus ?  Lionel, sort de ce corps…

Bonsoir Jean Luc, j'ai été dans l'impossibilité de m'adonner à mon grand plaisir qui est de maquettes pendant 3 bons mois, alors là, je mets les bouchées doubles, une véritable addiction


Bonnes soirée à tous,

Amitiés,

Thierry

Thierry toute une maquette que tu fait a vitesse grand V

bonjour à tous....c'est vrai..celà devient une véritable addiction comme un apéro provençal hhh
les maquettes surtout à cette échelle garantissent d'autres plaisir que le 700° et mm le 350°....à essayer en 2020....le schnellboot comme le mussouri aussi.....pour moi , à 78 ans dans 2 mois , cette echelle serait sans aucun doute excellente pour mes doigts qui commencent à etre raides et pour la vue malgre la casque à optiques....
en attendant , je fais comme beaucoup ,j'observe et ""déguste"" ton beau travail
amities
jean claude

Bonjour Mike,

merci pour ton commentaire.

Tu as l'oeil, effectivement c'est un l'EOS de feue mon épouse que j'utilise sur pied pour faire des gros plans dans ma "boîte" à photo.

Amitiés,

Thierry

rien n'échappe à l'Ancien (le bien nommé)

Bonsoir les amis,

encore de belles avancées aujourd'hui.

Première étape, mise en place des gouvernes, des chaises d'arbres d'hélices et de celles çi. Lorsque le pont supérieur sera en place, je ne pourrais plus y accéder. Seules les arbres latéraux ont été collé, l'arbre et la gouverne centrale sont juste posés à blanc. Je souhaite pouvoir peindre les hélices à part pour leur réserver un traitement d'oxydation, vert de gris sur le bronze. Le collage sera fait au moment de la mise en place définitive.

en photos :
















J'ai été surpris par le fait qu'Italeri a pensé à livre des hélices à pales inversées en fonction des arbres bâbord et tribord.


Préparation des trappes de chargement des tubes lance-torpilles. Un peu de photodécoupe Eduard pour améliorer tout cela.

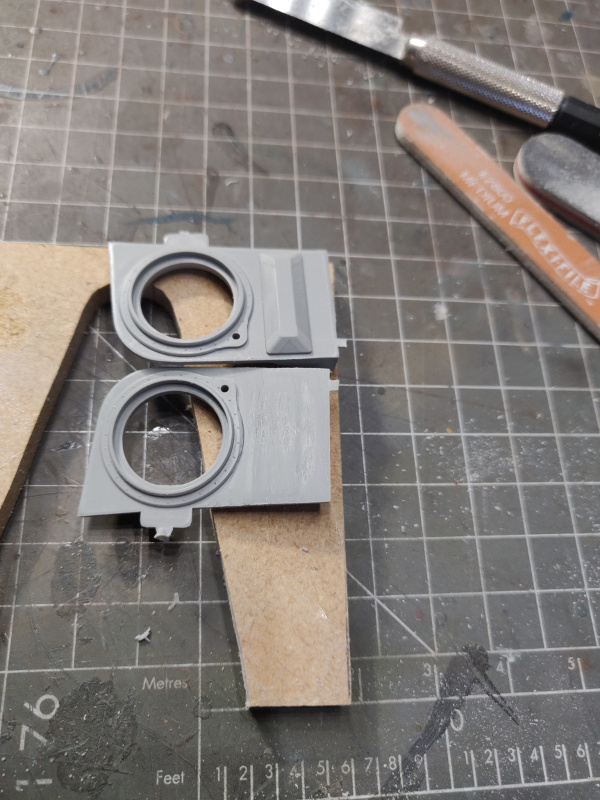

Il faut retirer les deux excroissances latérales, à la scie puis ponçage

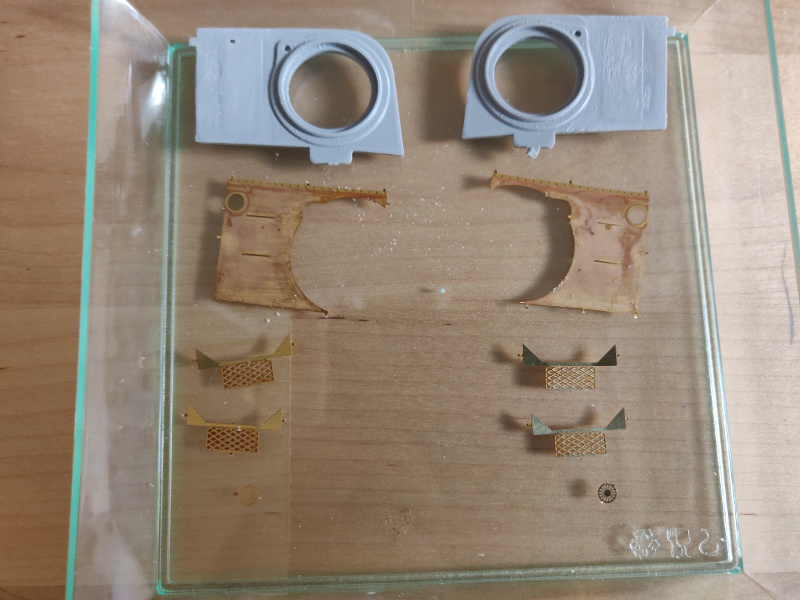

Ensemble des éléments constituant chaque trappe.











Le rendu mis en place










Préparation du détaillage du puits de mitrailleuse avant. Les réserves de munitions sont positionnées en cercle au tour du puits.








Avec le garde-fou

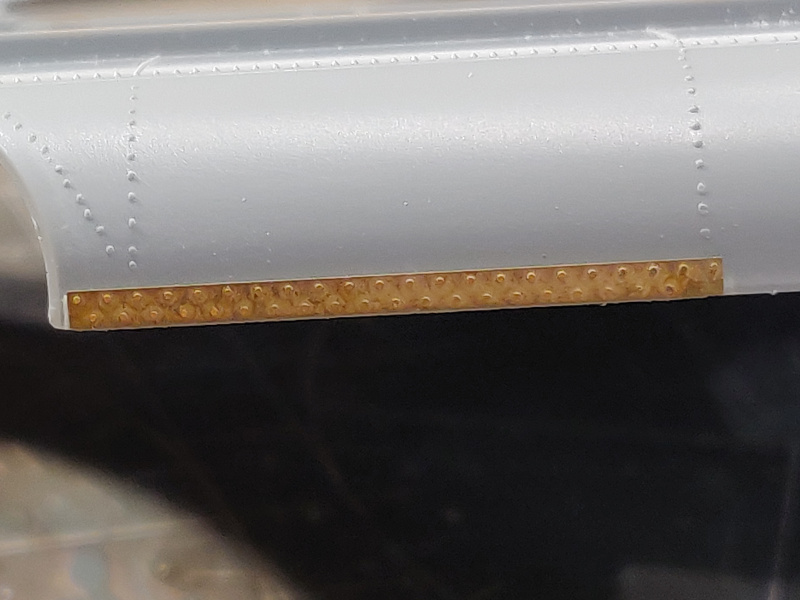

Détaillage avec de la PE Eduard des supports de rambardes et garde-fou











Mise en situation

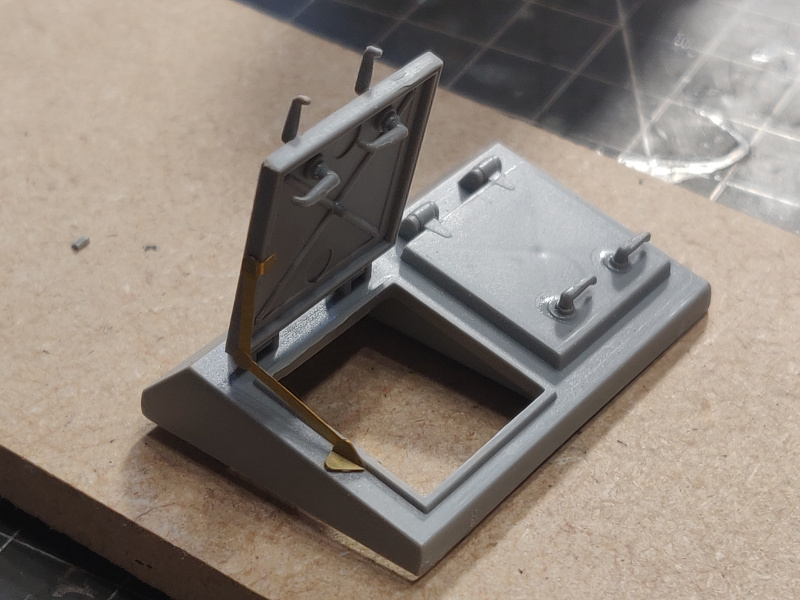

Préparation de l'écoutille avant :







Cette partie m'a causé un peu de souci. D'abord j'ai passé 15 minutes à 4 pattes à rechercher en vain une poignée de porte qui a volé. Il faut dire que les pièces sont petites et que leur moulage a laissé beaucoup de bavures. Alors fatalement un coup de lime un peu trop appuyé et elle a volé.

Le deuxième problème rencontré et l'erreur de numérotation sur la notice de la porte de trappe. Et comme il y en a au moins une douzaine différentes sur les grappes, j'ai opté pour celle qui convenait le mieux. L'avenir me dira si j'ai fait le bon choix.
Hormis ces deux choses, ps de problème à l'assemblage.

Eduard a prévu d'amélioré cette partie aussi avec une délimitation de l'écoutille en PE. Ils ont même prévu un "paillasson".











Voilà les amis pour les travaux du jour.

Bonne soirée,

Amitiés,

Thierry

Bonsoir a tous superbe détaillage c'est  impressionnant

joli travail sur ce très beau kit

Très beau ce détaillage, bravo!

une tuerie son travail et la vitesse en plus...waa !!!

on est vraiment gâtés par l'excellent travail de Thierry, la qualité et le nombre de ses photos.
Vraiment je me régale.

Bonsoir,

merci à vous tous.

Bonne soirée,

Amitiés,

Thierry

Je me répète mais sa vas faire toute une maquette
Une belle pièces construite de main de maître

Bonjour tout le monde,

cette après midi, obligations hebdomadaires : les courses, ramener la belle mère à la maison pour le week end , voilà mes avancées de ce matin.

En premier photos du bazar qui règne dans mon atelier de modélisme.
















Il va fallir que je ranges un peu tout cela lorsque le Stuka sera terminé.


Poursuite des travaux sur l'équipement du pont avant, avec la PE Eduard



















Voilà pour aujourd'hui.

Bonne après midi et bon week end à tous.

Amitiés,

Thierry

Joli atelier. je ne peux pas montrer plus rangé car c'est un peu le "foutoir" chez moi. Je viens d'acheter une raboteuse-dégauchisseuse et je ne sais plus où la placer.
Bon WE avec belle-maman, Thierry. et merci

Bonjour a tous très bel atelier nettement mieux rangé que le mien ,c'est un b.....l organisé (le mien ) en tout cas belle avancée

Premièrement Thierry ton atelier est splendide le rêve de tout maquettiste
Avoir un bon environnement quoique pas un pré requis aide pour la réalisation de belle maquette. Ta maîtrise des PE est superbe moi je n’y arrive pas
