Bonsoir les amis.

Merci à tous pour vos appréciations. Embarassed

Une journée bien remplie, il faut dire que j'avais mon équipe de supporter avec moi. Very Happy

Schnellboot Type S38 1/35 Italéri - Page 9 Img_1762


Schnellboot Type S38 1/35 Italéri - Page 9 Img_1763


Grosse progression dans le montage, je suis à l'étape 45 de la notice qui en comporte 56. pale


Montage du canot de sauvetage pneumatique :

Schnellboot Type S38 1/35 Italéri - Page 9 Img_1764

Par contre le plastique est un peu voilé, re-dressage de tout cela

Schnellboot Type S38 1/35 Italéri - Page 9 Img_1765


Le font du canot est constitué d'une plaque qui est lisse à l'intérieur. Une petite modification s'impose pour recréer un fond façon lames de bois.

Traçage avec un écartement de 2 mm

Schnellboot Type S38 1/35 Italéri - Page 9 Img_1766


Rainurage du plastique avec un Scriber Tamiya en s'appuyant sur le réglet

Schnellboot Type S38 1/35 Italéri - Page 9 Img_1767

Le résultat

Schnellboot Type S38 1/35 Italéri - Page 9 Img_1768

Comme toutes les surfaces bois, grillage de la surface concernée

Schnellboot Type S38 1/35 Italéri - Page 9 Img_1769


Collage de 28 petits anneaux sur les boudins pneumatiques.

Schnellboot Type S38 1/35 Italéri - Page 9 Img_1770


Assemblage à blanc

Schnellboot Type S38 1/35 Italéri - Page 9 Img_1771

En gros plan

Schnellboot Type S38 1/35 Italéri - Page 9 Img_1772


Montage d'un coffre pour le pont arrière

Schnellboot Type S38 1/35 Italéri - Page 9 Img_1773


Schnellboot Type S38 1/35 Italéri - Page 9 Img_1774


Positionnement à blanc

Schnellboot Type S38 1/35 Italéri - Page 9 Img_1775


Installation du mat de drapeau

Schnellboot Type S38 1/35 Italéri - Page 9 Img_1776


Drapeau allemand en PE Eduard

Schnellboot Type S38 1/35 Italéri - Page 9 Img_1777


Positionnement à blanc

Schnellboot Type S38 1/35 Italéri - Page 9 Img_1778


Poursuite de l'équipement du pont arrière, roof, manches à air...

Schnellboot Type S38 1/35 Italéri - Page 9 Img_1779


Schnellboot Type S38 1/35 Italéri - Page 9 Img_1780


Montage à blanc

Schnellboot Type S38 1/35 Italéri - Page 9 Img_1781


Schnellboot Type S38 1/35 Italéri - Page 9 Img_1782


Sur la notice, le fait de laisser ouverts ou fermés les trappes est une option. J'ai souhaité en garder ouvert toutes sauf une et là problème, il y a pas assez de poignées plastiques fournies par Italeri.
Alors moyen du bord : une tige de placard de 1 mm et un bout de PE de la boîte à rabiot.

Schnellboot Type S38 1/35 Italéri - Page 9 Img_1783

Schnellboot Type S38 1/35 Italéri - Page 9 Img_1784


Schnellboot Type S38 1/35 Italéri - Page 9 Img_1785


Fabrication du "podium" du canon arrière (je sais pas comment ça s'appelle Question)

Schnellboot Type S38 1/35 Italéri - Page 9 Img_1786


Rainurage de la partie bois. A droite du trait bleu, rainure réalisée, à gauche non encore réalisée


Schnellboot Type S38 1/35 Italéri - Page 9 Img_1787


Positionnement à blanc

Schnellboot Type S38 1/35 Italéri - Page 9 Img_1788

Ajout des chandelles et rembardes

Schnellboot Type S38 1/35 Italéri - Page 9 Img_1789


Schnellboot Type S38 1/35 Italéri - Page 9 Img_1790


Schnellboot Type S38 1/35 Italéri - Page 9 Img_1791


Schnellboot Type S38 1/35 Italéri - Page 9 Img_1792


Schnellboot Type S38 1/35 Italéri - Page 9 Img_1793


Schnellboot Type S38 1/35 Italéri - Page 9 Img_1794


Fabrication des lances grenades sous marines

Schnellboot Type S38 1/35 Italéri - Page 9 Img_1795


Schnellboot Type S38 1/35 Italéri - Page 9 Img_1796


Schnellboot Type S38 1/35 Italéri - Page 9 Img_1797


Schnellboot Type S38 1/35 Italéri - Page 9 Img_1798


Fabrication des bonbonnes de gaz de propulsion pour le catapultage des grenades sous marines

Schnellboot Type S38 1/35 Italéri - Page 9 Img_1799


Schnellboot Type S38 1/35 Italéri - Page 9 Img_1800


Schnellboot Type S38 1/35 Italéri - Page 9 Img_1801

Bittes d'amarrage et support arrière de pots à fumigène

Schnellboot Type S38 1/35 Italéri - Page 9 Img_1802


Schnellboot Type S38 1/35 Italéri - Page 9 Img_1803


Schnellboot Type S38 1/35 Italéri - Page 9 Img_1804


Voilà les amis pour aujourd'hui. sourire

Bonne soirée,

Amitiés,

Thierry

_________________
Le bonheur est né de l'altruisme et le malheur de l'égoïsme.    Bouddha
   Schnellboot Type S38 1/35 Italéri - Page 9 Altrui11
Revenir en haut Aller en bas
dakota59
Maître principal
Maître principal
dakota59


Schnellboot Type S38 1/35 Italéri - Page 9 Empty
MessageSujet: Re: Schnellboot Type S38 1/35 Italéri   Schnellboot Type S38 1/35 Italéri - Page 9 EmptyLun 28 Oct 2019, 19:50

un montage or norme on en prend plein les yeux  Bien Bien Bien Bien
Revenir en haut Aller en bas
64ch
Premier maître
Premier maître
64ch


Schnellboot Type S38 1/35 Italéri - Page 9 Empty
MessageSujet: Re: Schnellboot Type S38 1/35 Italéri   Schnellboot Type S38 1/35 Italéri - Page 9 EmptyLun 28 Oct 2019, 19:55

Bonjour Thimarie
Super montage...

Schnellboot Type S38 1/35 Italéri - Page 9 198030039    Schnellboot Type S38 1/35 Italéri - Page 9 2184292159

Amicalement
Jc LALANNE

_________________
Amicalement
JChristophe LALANNE

En cours : Soleil Royal

Terminées : Le Foch et la JeannePA EnterpriseDestroyer FletcherCuirassier StrasbourgAvions 1/72
Revenir en haut Aller en bas
albatros55
Maître
Maître
albatros55

Localisation : Revigny
Navire préféré : Riva

Schnellboot Type S38 1/35 Italéri - Page 9 Empty
MessageSujet: Re: Schnellboot Type S38 1/35 Italéri   Schnellboot Type S38 1/35 Italéri - Page 9 EmptyLun 28 Oct 2019, 20:41

ah! oui. il y a une aide canine ? bon. On va l'accepter...que dis-je on va adorer !
Super montage.
Je pense que tout le monde apprécie le montage de la maquette, mais au-delà de cela, j'aimerais souligner la pédagogie déployée par Thierry. C'est du grand art. Tout y est: les photos...en nombre et de grande qualité. les détails et explications des différentes étapes de la construction, le détail des "aides extérieures" reçues par directe communication, et le grand cœur de Thierry qui vit à fond son montage.
On est tous derrière toi..........
Revenir en haut Aller en bas
http://alabar55.pagesperso-orange.fr/
Gianluca
Enseigne de vaisseau de première classe
Enseigne de vaisseau de première classe
Gianluca

Localisation : SEICHAMPS (54)
Navire préféré : Richelieu

Schnellboot Type S38 1/35 Italéri - Page 9 Empty
MessageSujet: Re: Schnellboot Type S38 1/35 Italéri   Schnellboot Type S38 1/35 Italéri - Page 9 EmptyLun 28 Oct 2019, 21:40

Bonsoir Thierry...

Avec des supporters comme cela, tu ne risques pas une interdiction de tribune... Razz Razz Ils sont plus calmes que certains excités que je croise tous les 15 jours…

Par contre, les copains je sais pas, mais moi, j'ai épuisé mon stock de superlatifs.
Alors j'admire et pis c'est tout !!

Bonne soirée mon ami.

_________________
Le mieux est souvent l'ennemi du bien...
Il faudrait juste que je m'en souvienne plus souvent   Very Happy
Revenir en haut Aller en bas
Starlord
Maître
Maître
Starlord

Navire préféré : DKM et Royal NAVY

Schnellboot Type S38 1/35 Italéri - Page 9 Empty
MessageSujet: Re: Schnellboot Type S38 1/35 Italéri   Schnellboot Type S38 1/35 Italéri - Page 9 EmptyLun 28 Oct 2019, 22:00

Ah oui pareil. A par dire que c’est top je ne vois pas.

Le drapeau ne va pas être coton à plier ceci dis... mais il est jolie.
Revenir en haut Aller en bas
THIMARIE
Enseigne de vaisseau de première classe
Enseigne de vaisseau de première classe
THIMARIE

Localisation : Chelles (77)
Navire préféré : Les bateaux de travail, mais pas que

Schnellboot Type S38 1/35 Italéri - Page 9 Empty
MessageSujet: Re: Schnellboot Type S38 1/35 Italéri   Schnellboot Type S38 1/35 Italéri - Page 9 EmptyLun 28 Oct 2019, 22:29

Bonsoir,

merci les amis pour vos commentaires.

@Albatros et Jean-Luc : là c'est vrai mon équipe de supporter était calme, mais je peux vous dire que le soir, une heure avant l'heure légale de la pâtée (18 heures), ils me collent une pression d'enfer pour essayer d'avancer la pendule; en plus avec le changement d'horaire de ce weekend, c'est pire. Razz

@Starlord : la matière n'est pas très épaisse, mais assez rigide et ça reste d'être coton comme tu dis.

Bonne soirée,

Amitiés,

Thierry

_________________
Le bonheur est né de l'altruisme et le malheur de l'égoïsme.    Bouddha
   Schnellboot Type S38 1/35 Italéri - Page 9 Altrui11
Revenir en haut Aller en bas
Lostiznaos
Aspirant
Aspirant
Lostiznaos

Localisation : St Hilaire du rosier 38
Navire préféré : Corvette Flower

Schnellboot Type S38 1/35 Italéri - Page 9 Empty
MessageSujet: Re: Schnellboot Type S38 1/35 Italéri   Schnellboot Type S38 1/35 Italéri - Page 9 EmptyLun 28 Oct 2019, 22:44

Toujours aussi sympa comme détaillage, bravo!

_________________
Amitiés à tous
Gilles(Lostiznaos)
Revenir en haut Aller en bas
THIMARIE
Enseigne de vaisseau de première classe
Enseigne de vaisseau de première classe
THIMARIE

Localisation : Chelles (77)
Navire préféré : Les bateaux de travail, mais pas que

Schnellboot Type S38 1/35 Italéri - Page 9 Empty
MessageSujet: Re: Schnellboot Type S38 1/35 Italéri   Schnellboot Type S38 1/35 Italéri - Page 9 EmptyLun 28 Oct 2019, 22:46

Bonsoir Gilles,

merci beaucoup.

Amitiés,

Thierry

_________________
Le bonheur est né de l'altruisme et le malheur de l'égoïsme.    Bouddha
   Schnellboot Type S38 1/35 Italéri - Page 9 Altrui11
Revenir en haut Aller en bas
albatros55
Maître
Maître
albatros55

Localisation : Revigny
Navire préféré : Riva

Schnellboot Type S38 1/35 Italéri - Page 9 Empty
MessageSujet: Re: Schnellboot Type S38 1/35 Italéri   Schnellboot Type S38 1/35 Italéri - Page 9 EmptyMar 29 Oct 2019, 08:11

Idem Gianluca. je suis à court de superlatifs. Alors je ne me lasse pas de regarder.
Revenir en haut Aller en bas
http://alabar55.pagesperso-orange.fr/
dewoitine
Aspirant
Aspirant
dewoitine

Localisation : Franche-Comté

Schnellboot Type S38 1/35 Italéri - Page 9 Empty
MessageSujet: Re: Schnellboot Type S38 1/35 Italéri   Schnellboot Type S38 1/35 Italéri - Page 9 EmptyMar 29 Oct 2019, 10:03

Bonjour Thierry

Toujours en extase devant ce montage je viens de découvrir comment en un coup de baguette magique tu transformes
le plastique en bois véritable  Shocked

Michel
Revenir en haut Aller en bas
Pierre66
Enseigne de vaisseau de première classe
Enseigne de vaisseau de première classe
Pierre66

Localisation : Perpignan
Navire préféré : PA Joffre

Schnellboot Type S38 1/35 Italéri - Page 9 Empty
MessageSujet: Re: Schnellboot Type S38 1/35 Italéri   Schnellboot Type S38 1/35 Italéri - Page 9 EmptyMar 29 Oct 2019, 12:09

Ça fourmille de détails, c’est impressionnant et ton canot est superbe. Bravo...

_________________
Amicalement,
Pierre
Schnellboot Type S38 1/35 Italéri - Page 9 Richel10
Revenir en haut Aller en bas
Charles Qc
Elève officier
Elève officier
Charles Qc

Localisation : Laval , Quebec , Canada
Navire préféré : La Couronne

Schnellboot Type S38 1/35 Italéri - Page 9 Empty
MessageSujet: Re: Schnellboot Type S38 1/35 Italéri   Schnellboot Type S38 1/35 Italéri - Page 9 EmptyMar 29 Oct 2019, 13:16

Les détails, les détails la quantité et la finesse c’est juste formidable.
Bravo...

_________________
Charles
Québec, Canada

Soyez gentil
Mais construisez bien
Une planche a la fois
Revenir en haut Aller en bas
denis25
Elève officier
Elève officier
denis25

Localisation : Besançon 25
Navire préféré : Bismarck,Tirpitz,Prinz Eugen, Scharnhorst

Schnellboot Type S38 1/35 Italéri - Page 9 Empty
MessageSujet: Re: Schnellboot Type S38 1/35 Italéri   Schnellboot Type S38 1/35 Italéri - Page 9 EmptyMar 29 Oct 2019, 15:09

Magnifique modèle et près de 480 photos, ton appareil doit chauffer...
Tu es en train de me traumatiser comme l'avait fait Stef avec son Bismarck Trumpeter lors de mes débuts dans ce forum; si cela continue, je vais l'acheter affraid

Mais tout ce que j'arriverai à faire d'aussi bien que toi, ce sera çà (je l'ai même déjà fait) :


Schnellboot Type S38 1/35 Italéri - Page 9 1_32510

_________________
Schnellboot Type S38 1/35 Italéri - Page 9 Captur20
Revenir en haut Aller en bas
albatros55
Maître
Maître
albatros55

Localisation : Revigny
Navire préféré : Riva

Schnellboot Type S38 1/35 Italéri - Page 9 Empty
MessageSujet: Re: Schnellboot Type S38 1/35 Italéri   Schnellboot Type S38 1/35 Italéri - Page 9 EmptyMar 29 Oct 2019, 15:40

c'est un bon début. (humour)
Revenir en haut Aller en bas
http://alabar55.pagesperso-orange.fr/
THIMARIE
Enseigne de vaisseau de première classe
Enseigne de vaisseau de première classe
THIMARIE

Localisation : Chelles (77)
Navire préféré : Les bateaux de travail, mais pas que

Schnellboot Type S38 1/35 Italéri - Page 9 Empty
MessageSujet: Re: Schnellboot Type S38 1/35 Italéri   Schnellboot Type S38 1/35 Italéri - Page 9 EmptyMar 29 Oct 2019, 18:42

Bonsoir les amis,

merci pour vos commentaires.

@Denis : désolé, je ne partage pas ce que tu penses de tes capacités, j'ai le souvenir de Bismarck, Scharnhorst ou encore de l'arado qui étaient de toutes beautés.

@Albatross : c'est même le début de la fin... du montage. LaughingLaughingLaughing`


Les réalisation d'aujourd'hui :

Traitement de la bouée de sauvetage qui se trouve sur la poupe arrière, de la même manière que les deux autres précédemment détaillées.

Schnellboot Type S38 1/35 Italéri - Page 9 Img_1805


Fabrication de deux plateformes qui iront se positionner à l'arrière de la cabine de pilotage. Le plancher bois a été "rayé" comme pour les autres.

Schnellboot Type S38 1/35 Italéri - Page 9 Img_1806


Assemblage par collage sur la tranche, une vraie partie de plaisir est une surface de collage de l'ordre du millimètre carré, pour dire pas grand chose.

Schnellboot Type S38 1/35 Italéri - Page 9 Img_1807


Alors je vous ai pas raconté, mais hier en travaillant sur le stuka que je manie pourtant avec une grande prudence, j'ai cassé la tige support de l'antenne radio en bout d'aile, ça a pas fait ressort, ça a cassé net. Je vous mettrai une photo la prochaine fois sur le post concerné.

Alors quand je vois ce collage de rambarde avec la plateforme affraid, j'ai décidé de consolider la jointure afin d'éviter tout stress dans les manipulations à venir. Pour se faire, un étau à main pour bloquer la pièce, de la tige de laiton de 0,5 mm, un porte foret et un foret de 0,5. Va pas falloir trembler ar le plastique fait 1,5 mm maxi.

Schnellboot Type S38 1/35 Italéri - Page 9 Img_1808


Et voila la prothèse est en place.  Laughing

Schnellboot Type S38 1/35 Italéri - Page 9 Img_1809


Idem pour la deuxième rambarde

Schnellboot Type S38 1/35 Italéri - Page 9 Img_1810


Voilà le résultat final, c'est du solide maintenant, en tout cas ça cassera pas à cet endroit. tongue

Schnellboot Type S38 1/35 Italéri - Page 9 Img_1811


Mise en place à blanc, juste posé :

Schnellboot Type S38 1/35 Italéri - Page 9 Img_1812


Schnellboot Type S38 1/35 Italéri - Page 9 Img_1813


Même punition pour le second, positionnement à blanc

Schnellboot Type S38 1/35 Italéri - Page 9 Img_1814


Je suis chaud, j'en profite pour consolider une pièce très fragile que j'avais réalisé hier.

Schnellboot Type S38 1/35 Italéri - Page 9 Img_1815


Schnellboot Type S38 1/35 Italéri - Page 9 Img_1816



Schnellboot Type S38 1/35 Italéri - Page 9 Img_1817

Photo de l'assemblage, grossie 7X

Schnellboot Type S38 1/35 Italéri - Page 9 Img_1818


Début de fabrication de l'armement : les torpilles

La piètre qualité du moulage engendre au niveau des hélices un gros boulot d'ébarbage, limage, ponçage.

Schnellboot Type S38 1/35 Italéri - Page 9 Img_1819

4 torpilles plus loin

Schnellboot Type S38 1/35 Italéri - Page 9 Img_1820


Présentation à blanc sur les bers du pont

Schnellboot Type S38 1/35 Italéri - Page 9 Img_1821


Schnellboot Type S38 1/35 Italéri - Page 9 Img_1822


Schnellboot Type S38 1/35 Italéri - Page 9 Img_1823


Dépose des bers posés à blanc sur le pont pour la fabrication des dispositifs d'arrimage des torpilles.

Schnellboot Type S38 1/35 Italéri - Page 9 Img_1824


Chaque patte d'arrimage est constituée de deux pièces de PE et d'une pièce plastique minuscule représentant le boulon papillon qui ferme le cerclage d'arrimage.

Schnellboot Type S38 1/35 Italéri - Page 9 Img_1825


Le diamètre des torpilles fait 15 mm de diamètre, en cherchant dans mon bazar, j'ai trouvé un raccord laiton de mon aéro qui fait le juste diamètre.

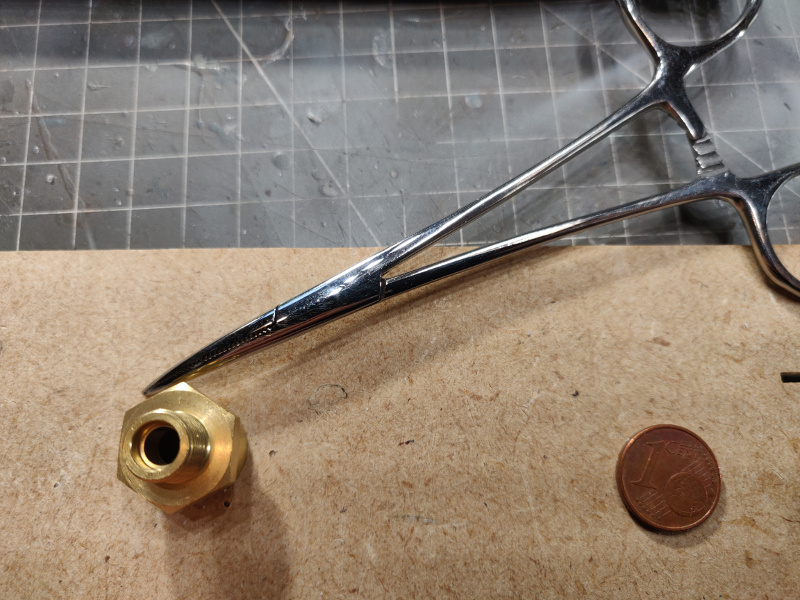

Pour former les cerclages, le raccord et une pince à clampser.

Schnellboot Type S38 1/35 Italéri - Page 9 Img_1826

On maintien la pièce par son milieu et on "maroufle" pour faire prendre la forme

Schnellboot Type S38 1/35 Italéri - Page 9 Img_1827

Après pliage des deux retours voila ce que ça donne

Schnellboot Type S38 1/35 Italéri - Page 9 Img_1828


Schnellboot Type S38 1/35 Italéri - Page 9 Img_1829


Mise en place à blanc sur le pont arrière

Schnellboot Type S38 1/35 Italéri - Page 9 Img_1830


Schnellboot Type S38 1/35 Italéri - Page 9 Img_1831


Voilà les travaux d'aujourd'hui sourire

Bonne soirée à tous

Amitiés,

Thierry

_________________
Le bonheur est né de l'altruisme et le malheur de l'égoïsme.    Bouddha
   Schnellboot Type S38 1/35 Italéri - Page 9 Altrui11
Revenir en haut Aller en bas
albatros55
Maître
Maître
albatros55

Localisation : Revigny
Navire préféré : Riva

Schnellboot Type S38 1/35 Italéri - Page 9 Empty
MessageSujet: Re: Schnellboot Type S38 1/35 Italéri   Schnellboot Type S38 1/35 Italéri - Page 9 EmptyMar 29 Oct 2019, 19:26

Où as-tu rangé ton scalpel ? (je plaisante encore, bien sur)
mais c'est pour montrer que ton travail est "chirurgical" tellement il est précis. (je n'ai pas de superlatif en mémoire pour cette occasion)
Revenir en haut Aller en bas
http://alabar55.pagesperso-orange.fr/
embleme
Second Maître
Second Maître
embleme

Localisation : Rieumes 31
Navire préféré : S 100 1/35

Schnellboot Type S38 1/35 Italéri - Page 9 Empty
MessageSujet: Re: Schnellboot Type S38 1/35 Italéri   Schnellboot Type S38 1/35 Italéri - Page 9 EmptyMar 29 Oct 2019, 19:46

Bonsoir nom de zeus c'est précis et superbement réalisé c'est vraiment un superbe pas a pas ,mais pour peindre les torpilles ça ne va pas etre trop dur ?
Revenir en haut Aller en bas
THIMARIE
Enseigne de vaisseau de première classe
Enseigne de vaisseau de première classe
THIMARIE

Localisation : Chelles (77)
Navire préféré : Les bateaux de travail, mais pas que

Schnellboot Type S38 1/35 Italéri - Page 9 Empty
MessageSujet: Re: Schnellboot Type S38 1/35 Italéri   Schnellboot Type S38 1/35 Italéri - Page 9 EmptyMar 29 Oct 2019, 19:52

Bonsoir les amis,

merci pour vos appréciations

@Jacques, non les torpilles ne sont pas collées, je les ai juste glissées sur le ber

Bonne soirée,

Thierry

_________________
Le bonheur est né de l'altruisme et le malheur de l'égoïsme.    Bouddha
   Schnellboot Type S38 1/35 Italéri - Page 9 Altrui11
Revenir en haut Aller en bas
embleme
Second Maître
Second Maître
embleme

Localisation : Rieumes 31
Navire préféré : S 100 1/35

Schnellboot Type S38 1/35 Italéri - Page 9 Empty
MessageSujet: Re: Schnellboot Type S38 1/35 Italéri   Schnellboot Type S38 1/35 Italéri - Page 9 EmptyMar 29 Oct 2019, 20:15

ah bon rassuré je suis je me disais aussi avec une telle expérience amitiés Jacques
Revenir en haut Aller en bas
Eric78
Second Maître
Second Maître
Eric78


Schnellboot Type S38 1/35 Italéri - Page 9 Empty
MessageSujet: Re: Schnellboot Type S38 1/35 Italéri   Schnellboot Type S38 1/35 Italéri - Page 9 EmptyMar 29 Oct 2019, 21:14

Bravo

C’est superbe...
Revenir en haut Aller en bas
THIMARIE
Enseigne de vaisseau de première classe
Enseigne de vaisseau de première classe
THIMARIE

Localisation : Chelles (77)
Navire préféré : Les bateaux de travail, mais pas que

Schnellboot Type S38 1/35 Italéri - Page 9 Empty
MessageSujet: Re: Schnellboot Type S38 1/35 Italéri   Schnellboot Type S38 1/35 Italéri - Page 9 EmptyMer 30 Oct 2019, 20:00

Bonsoir les amis,

Merci Eric

@Michel, merci Michel pour ton appréciation et tu as le coup d'oeil, il y a effectivement un petit rattrapage de peinture à faire sur la conduite. Bien


Aujourd'hui, activité chargée, je pense que nous sommes à la veille de la fin de construction du Schnellboot. sourire

Ce matin, j'ai terminé l'équipement des bers de torpilles avant. Les brides sont présentés ouvertes car las torpilles sont en cours d'engagement dans les tubes.

Schnellboot Type S38 1/35 Italéri - Page 9 Img_1832


Schnellboot Type S38 1/35 Italéri - Page 9 Img_1833


Schnellboot Type S38 1/35 Italéri - Page 9 Img_1834


Schnellboot Type S38 1/35 Italéri - Page 9 Img_1835


Positionnement à blanc

Schnellboot Type S38 1/35 Italéri - Page 9 Img_1836


Schnellboot Type S38 1/35 Italéri - Page 9 Img_1837


Schnellboot Type S38 1/35 Italéri - Page 9 Img_1838


Schnellboot Type S38 1/35 Italéri - Page 9 Img_1839


Après cela travail sur les rambardes et la gros travail d'ébarbage, limage et ponçage

Schnellboot Type S38 1/35 Italéri - Page 9 Img_1840


Vous avez du remarquer depuis le début, j'utilise deux morceaux de médium de 6 mm, ils ont un usage bien précis (Eh oui).

Le grand rectangle, avec deux faces, 1 normale juste rainurée au bout (la colle maquette n'adhère pas sur le bois sourire ), la rainure permet de bloquer les objets fins et 1 autre la face plastifiée ( La colle Cyano n'adhère pas sur cette face sourire).

Une sorte de V inversé qui me sert beaucoup pour scier, limer, poncer. Avant lorsque l'on achetait une scie à archer, c'était toujours fourni avec une planchette de cette forme. Cela permet de mettre en appui pour travailler sans risquer la casse.

Voili Voilou. Je vous ai dit cela parce qu'on va le voir en photos et vu la fragilité de ces rambardes, cela m'a encore une fois été bien utile. sourire

Schnellboot Type S38 1/35 Italéri - Page 9 Img_1841


Schnellboot Type S38 1/35 Italéri - Page 9 Img_1842


Schnellboot Type S38 1/35 Italéri - Page 9 Img_1843


Positionnement à blanc de ces rambardes.

Schnellboot Type S38 1/35 Italéri - Page 9 Img_1844


Schnellboot Type S38 1/35 Italéri - Page 9 Img_1845


Schnellboot Type S38 1/35 Italéri - Page 9 Img_1846


Schnellboot Type S38 1/35 Italéri - Page 9 Img_1847


Schnellboot Type S38 1/35 Italéri - Page 9 Img_1848


Poursuite des rambardes avec les chandeliers d'angles arrières.

Schnellboot Type S38 1/35 Italéri - Page 9 Img_1849


Schnellboot Type S38 1/35 Italéri - Page 9 Img_1850


Schnellboot Type S38 1/35 Italéri - Page 9 Img_1851


Pose des différents types de chandeliers sur le pont arrière. Merci Italeri, énorme travail d'ébarbage, ponçage...pale, avec la fragilité de ces pièces fines.

Schnellboot Type S38 1/35 Italéri - Page 9 Img_1852


Schnellboot Type S38 1/35 Italéri - Page 9 Img_1853


Schnellboot Type S38 1/35 Italéri - Page 9 Img_1854


Schnellboot Type S38 1/35 Italéri - Page 9 Img_1855


Et pour finir la matinée, préparation d'une gaffe, barre et chaumards. Ca y est l'équipement du pont arrière est terminé.
Je n'ai pas eu le courage de tout repositionner à blanc pour faire une photo affraid , je vous prie de me pardonner.

Schnellboot Type S38 1/35 Italéri - Page 9 Img_1856

Après midi consacrée intégralement au montage du canon de 20 mm avant (3 heures et demi de taf)

La partie pièces plastiques

Schnellboot Type S38 1/35 Italéri - Page 9 Img_1857

La partie PE et Add-On

Schnellboot Type S38 1/35 Italéri - Page 9 Img_1858

Et oui dans le cercle au crayon il y a deux piéces. Shocked

Schnellboot Type S38 1/35 Italéri - Page 9 Img_1859


Tout ce qui est en rouge doit sauter. En l'occurence en noir sur la photo ci dessous

Schnellboot Type S38 1/35 Italéri - Page 9 Img_1860


Je vais essayer de détailler les étapes qui vont suivre

Tout a été réalisé avec les outils ci dessous + une scie fine que l'on verra tout à l'heure. 2 Limes Tamiya : une à gros grain et une lime diamantés, deux flex-pad, grain moyen et fin (course = 400, Médium = 600), un scalpel et un X-Acto.

Schnellboot Type S38 1/35 Italéri - Page 9 Img_1861


Première pièce, le mécanisme de levage du canon de 20 mm (et non celui d'une bicyclette Laughing ) après un ponçage grossier, découpage au scalpel et finition lime diamantée et Flex-pad


Schnellboot Type S38 1/35 Italéri - Page 9 Img_1862


Résultat obtenu

Schnellboot Type S38 1/35 Italéri - Page 9 Img_1863


Réalisation des arrondis de la PE avec une barre de laiton du diamètre adéquat

Schnellboot Type S38 1/35 Italéri - Page 9 Img_1864


Collage à la Cyano. Désolé pour le grain de la photo Zoom X 7

Schnellboot Type S38 1/35 Italéri - Page 9 Img_1865


Pliage

Schnellboot Type S38 1/35 Italéri - Page 9 Img_1866


Schnellboot Type S38 1/35 Italéri - Page 9 Img_1867


Schnellboot Type S38 1/35 Italéri - Page 9 Img_1868


Poursuite avec le support de magasin à munitions

Schnellboot Type S38 1/35 Italéri - Page 9 Img_1869

Après pliage simple

Schnellboot Type S38 1/35 Italéri - Page 9 Img_1870


On a retrouvé les deux petites pièces du cercle au crayon. Laughing

Schnellboot Type S38 1/35 Italéri - Page 9 Img_1871


Suppression de l'ancien en plastique et positionnement à blanc.

Schnellboot Type S38 1/35 Italéri - Page 9 Img_1872
Schnellboot Type S38 1/35 Italéri - Page 9 Img_1873


Modification au niveau du canon

Les rainures plastiques sont supprimées pour être remplacées par la PE

Schnellboot Type S38 1/35 Italéri - Page 9 Img_1874


La pièce est maintenue par des pinces sur un bout de plasticard avec un clou laiton du diamètre du canon

Schnellboot Type S38 1/35 Italéri - Page 9 Img_1875

La mis en forme est réalisée sur ce martyr avec une pince fine

Mise en place sur le canon

Schnellboot Type S38 1/35 Italéri - Page 9 Img_1876


Remplacement du canon proprement dit par une pièce en métal

Découpage à la scie fine

Schnellboot Type S38 1/35 Italéri - Page 9 Img_1877

Percage au diamètre de 1 mm

Schnellboot Type S38 1/35 Italéri - Page 9 Img_1878

Mise en place du canon métal à la Cyano

Schnellboot Type S38 1/35 Italéri - Page 9 Img_1879

Assemblage de toutes les pièces sur le canon

Schnellboot Type S38 1/35 Italéri - Page 9 Img_1880


En gros plans

Schnellboot Type S38 1/35 Italéri - Page 9 Img_1881


Schnellboot Type S38 1/35 Italéri - Page 9 Img_1882


Schnellboot Type S38 1/35 Italéri - Page 9 Img_1883


Schnellboot Type S38 1/35 Italéri - Page 9 Img_1884


Modification du dispositif de visée avec un peu de PE

Schnellboot Type S38 1/35 Italéri - Page 9 Img_1885


Constitution du berceau du canon par l'assemblage de toutes les différentes pièces

Schnellboot Type S38 1/35 Italéri - Page 9 Img_1886


Schnellboot Type S38 1/35 Italéri - Page 9 Img_1887



Schnellboot Type S38 1/35 Italéri - Page 9 Img_1888


Positionnement à blanc

Schnellboot Type S38 1/35 Italéri - Page 9 Img_1889


Voilà pour ce soir. Demain montage du canon arrière, un plus complexe, dernières vérifications avant le passage à la peinture de l'ensemble et la il va y avoir du Taff, les héros vont chauffer Laughing

Bonne soirée les amis

Amitiés,

Thierry

_________________
Le bonheur est né de l'altruisme et le malheur de l'égoïsme.    Bouddha
   Schnellboot Type S38 1/35 Italéri - Page 9 Altrui11
Revenir en haut Aller en bas
embleme
Second Maître
Second Maître
embleme

Localisation : Rieumes 31
Navire préféré : S 100 1/35

Schnellboot Type S38 1/35 Italéri - Page 9 Empty
MessageSujet: Re: Schnellboot Type S38 1/35 Italéri   Schnellboot Type S38 1/35 Italéri - Page 9 EmptyMer 30 Oct 2019, 20:10

Punaise c'est beau vraiment du travail d'horlogerie je suis sur le c.l je vais m'offrir la maquette et essayer d'arriver a ta cheville thierry .Amitiés jacques
Revenir en haut Aller en bas
THIMARIE
Enseigne de vaisseau de première classe
Enseigne de vaisseau de première classe
THIMARIE

Localisation : Chelles (77)
Navire préféré : Les bateaux de travail, mais pas que

Schnellboot Type S38 1/35 Italéri - Page 9 Empty
MessageSujet: Re: Schnellboot Type S38 1/35 Italéri   Schnellboot Type S38 1/35 Italéri - Page 9 EmptyMer 30 Oct 2019, 20:40

Bonjour Jacques

merci pour tes compliments. Je suis sur que tu y arriveras, il faut juste prendre son temps.

Bonne soirée,

Amitiés,

Thierry

_________________
Le bonheur est né de l'altruisme et le malheur de l'égoïsme.    Bouddha
   Schnellboot Type S38 1/35 Italéri - Page 9 Altrui11
Revenir en haut Aller en bas

Schnellboot Type S38 1/35 Italéri
Revenir en haut
Page 9 sur 15Aller à la page : Précédent  1 ... 6 ... 8, 9, 10 ... 15  Suivant

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
La Royale Modélisme :: CHANTIERS NAVALS :: ARSENAL COQUES GRISES-
Sauter vers:
