Schnellboot Type S38 1/35 Italéri

salut

c est vraiment superbe

Bonsoir les amis,

merci pour vos appréciations et votre assiduité à mon post. Je vous cache pas que la journée a été difficile. Mais chiens n'ont jamais entendu autant de noms d'oiseaux. .  Certaines pièces j'ai du les coller centimètre par centimètre car légèrement voilées.

Bonne soirée et bon week end

Amitiés,

Thierry

Bien le bonjour

quelque soit les difficultés le resultat est la     superbe

Salut Thierry...

Eh bé, ça fait beau dans les yeux…
Quel superbe montage. Bravo encore.

Bon week-end.

Bonsoir les amis,

merci Gilles et Jean-Luc.

Les bricoles de ce matin :

une peu de PE à apposer sur le pont, ça ressemble à des paillassons. :mdr:

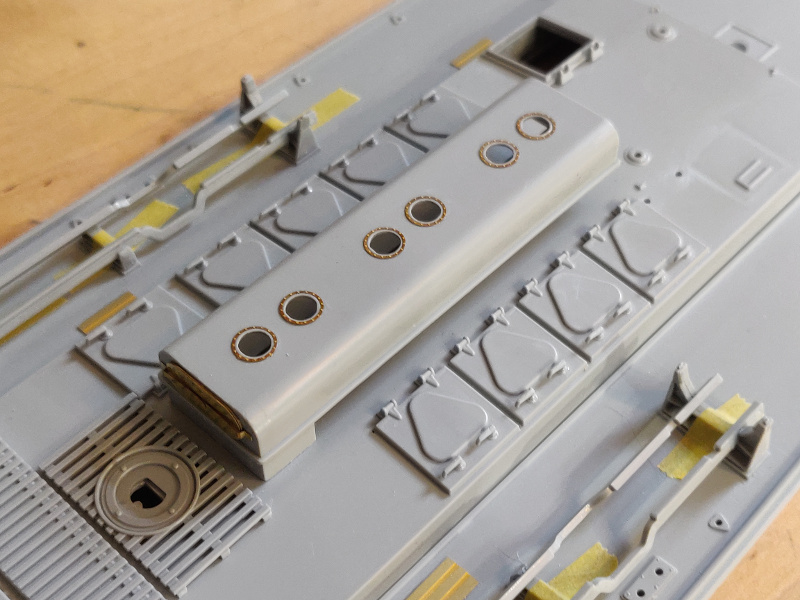

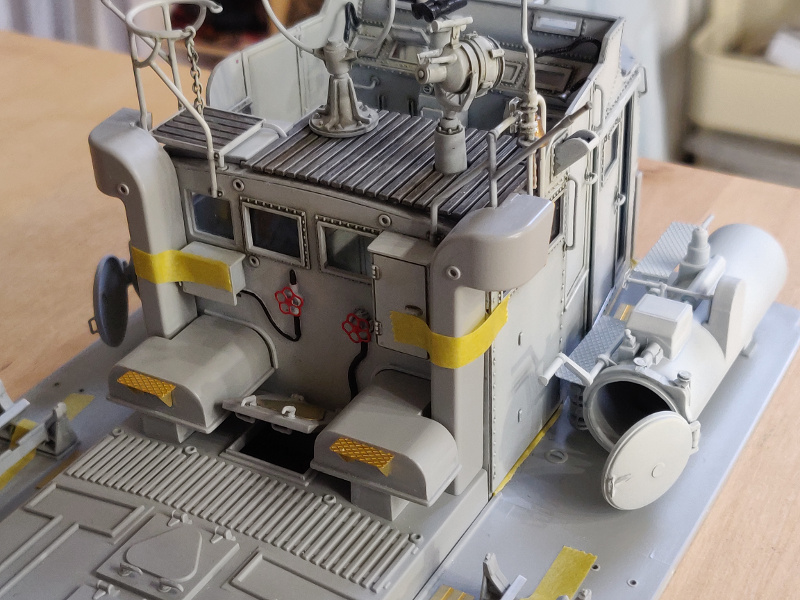

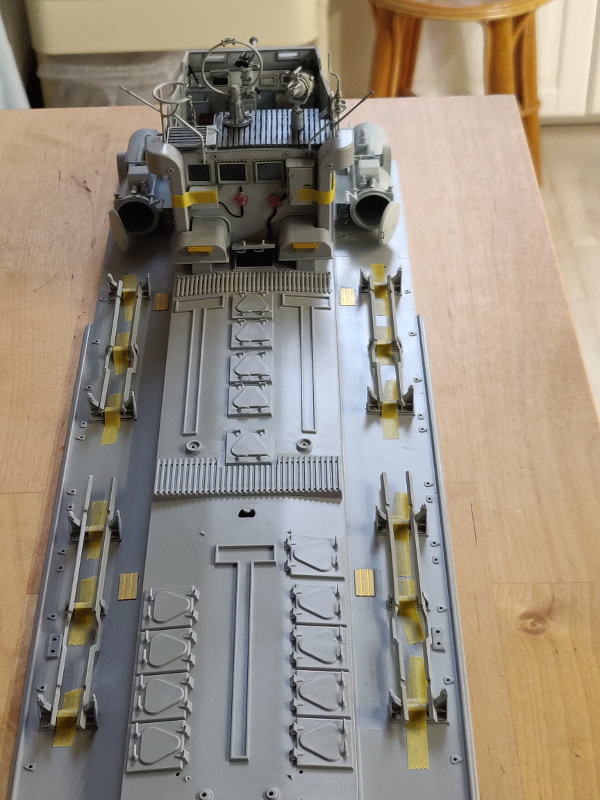

Ca me chatouillait alors petite mise en place de tout cela sur le pont arrière.










Avec les prises d'air




et les bers de torpille




Un peu de PE en plus

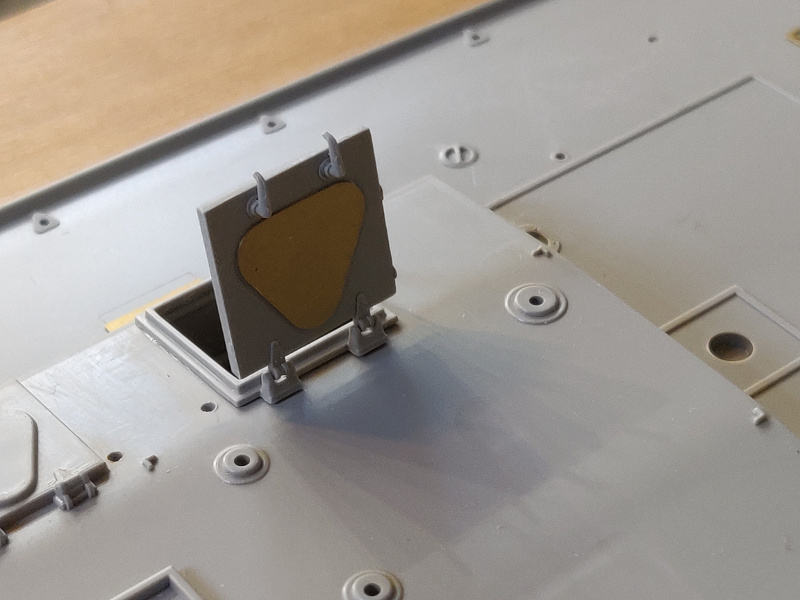

Une trappe d"écoutille en position ouverte juste posée, coté pile



coté face




Encore un peu de PE

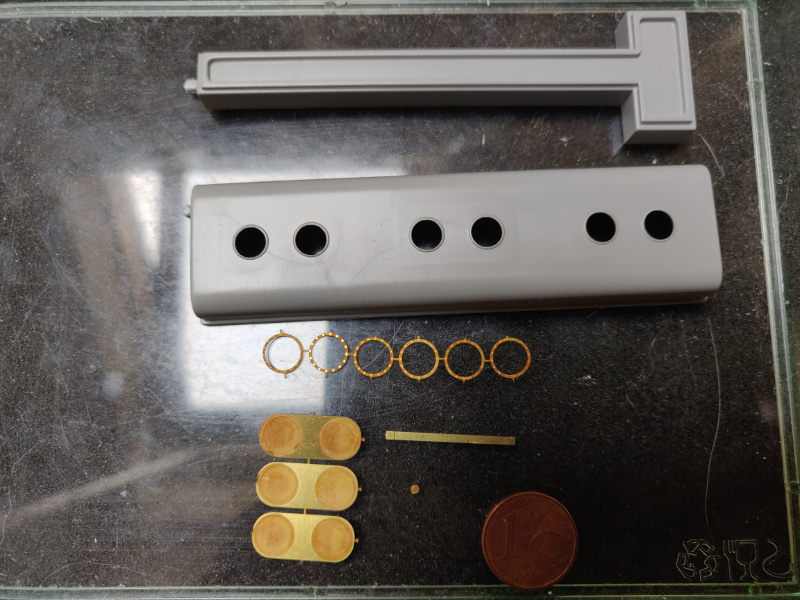

Fabrication des ....(je sais pas quoi, cela se trouve sur le pont arrière et donne de l'éclairage sous le pont), 3 pièces à réaliser.










Mise en place à blanc




Voilà les amis pour ce soir.

Bon weekend à tous

Amitiés,

Thierry

salut

le je sais pas quoi est une espèce de claire-voie je pense

Bonsoir Dark,

oui je pense que tu as raison, cela doit être pour amener de la lumière et de l'aération à étage sour le pont, salle des machines par exemple.

Bonne soirée,

Amitiés,

Thierry

oui, je le pense aussi. Une sorte de jour astral

houaou..j adore ce rendu
merci aussi pour ce tuto
bonne continuation

bonsoir superbe la maquette me plait de plus en plus .Amities jacques

Bonsoir,

merci Laurent et Jacques.

Les petites bricoles réalisées ce weekend.

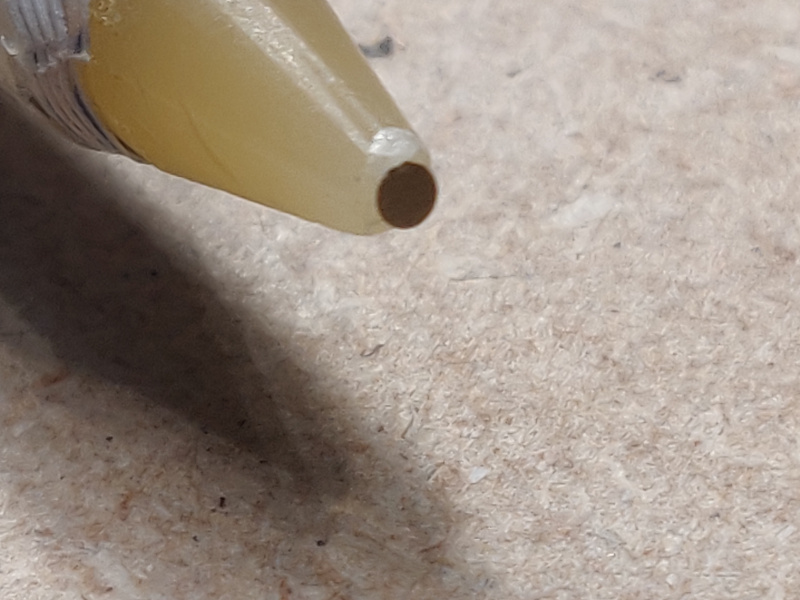

Tout d'abord, connaissez vous cet instrument ?




Réponse, c'est un positionneur pour micro pièce avec un embout en silicone. Le problème avec le temps, les traces de cyanoacrylate, est que l'embout silicone n'accroche plus. J'en suis à mon troisième en 2 ans. Si quelqu'un sait comment raviver le produit, n'hésitez pas à partager votre astuce.

Je me suis rappelé que j'avais acheté il y à un an ou deux sur le net un crayon de cire pour positionner et que je n'avais jamais utilisé. En cherchant un peu j'ai remis la main dessus et là, la révélation.

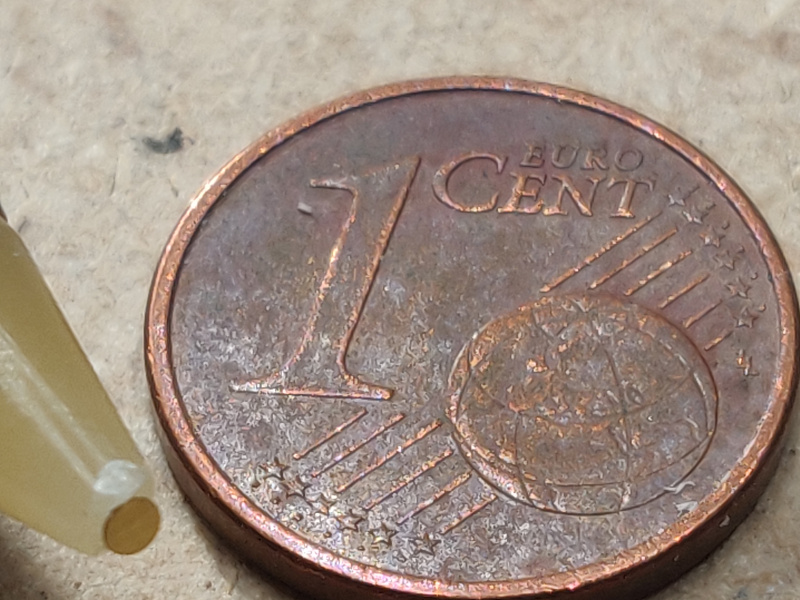

C'est un crayon qui se taille tout simplement, embout émoussé : on taille, embout pollué par de la colle : on taille.



Quand au pouvoir d'adhérence à la pièce, c'est génial, fini les petites pièces qui échappent à l'embout et que l'on cherche à quatre pattes pendant des heures.




C'est de nouveau le taille crayon qui détermine la petitesse possible de la pièce à saisir, plus c'est taillé pointu, plus la pièce peut être minuscule. En plus c'est très résistant, j'ai travaillé tout le weekend avec sans avoir eu le besoin d'user du taille crayon.

Bon après cet intermède, passons aux réalisations du week end :

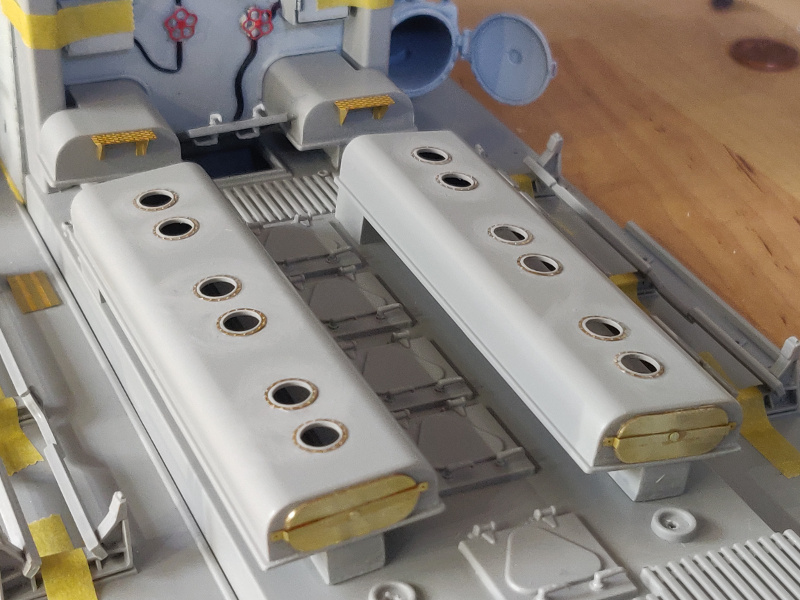

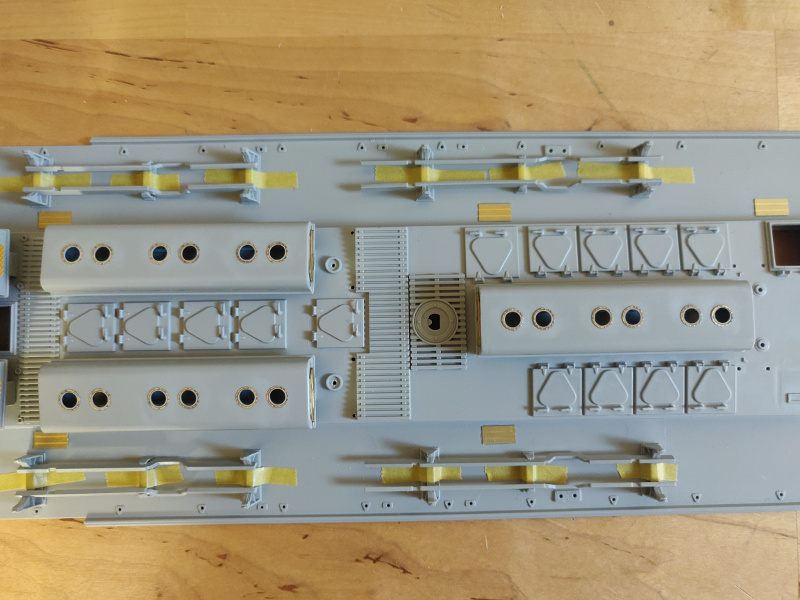

Finition des claires voies et montage à blanc sur le pont arrière

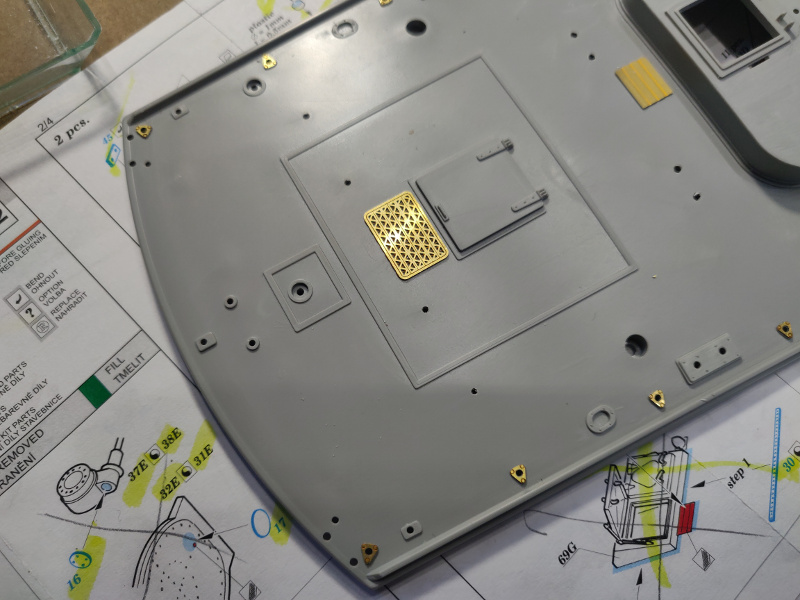

Un peu de PE à poser sur le pont, 40 piéces minuscules représentant les ferrures de fixation au sol des rembarres. Le tout avec le crayonne cire, No Problem.










Poursuite de l'aménagement avec malheureusement des pièces pleines de défauts, bavures, manque de matière dans les trous d'éjection, pièces vrillées....Le bagne quoi, limage, ponçage, masticage sur des pièces petites et facilement cassantes.

Exemple ce garde-fou



Après réhabilitation pose à blanc




Pour les différentes manches à air, même combat

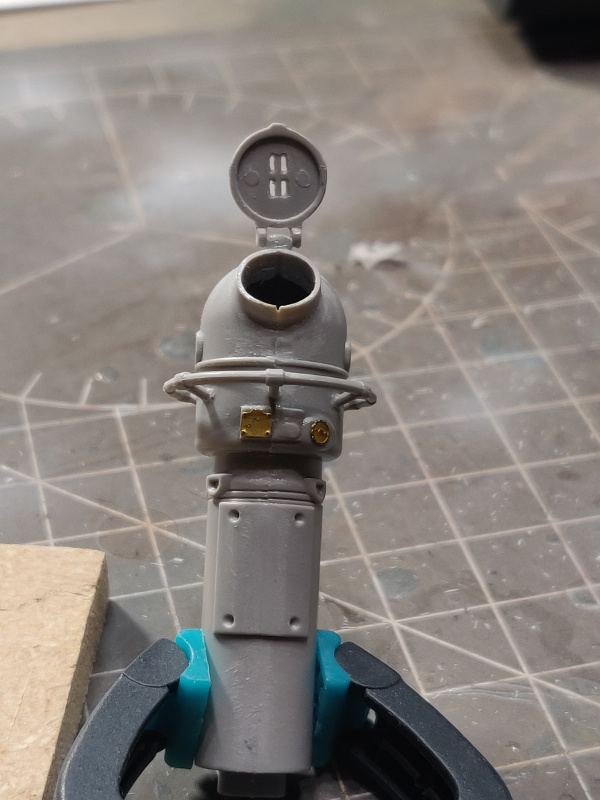

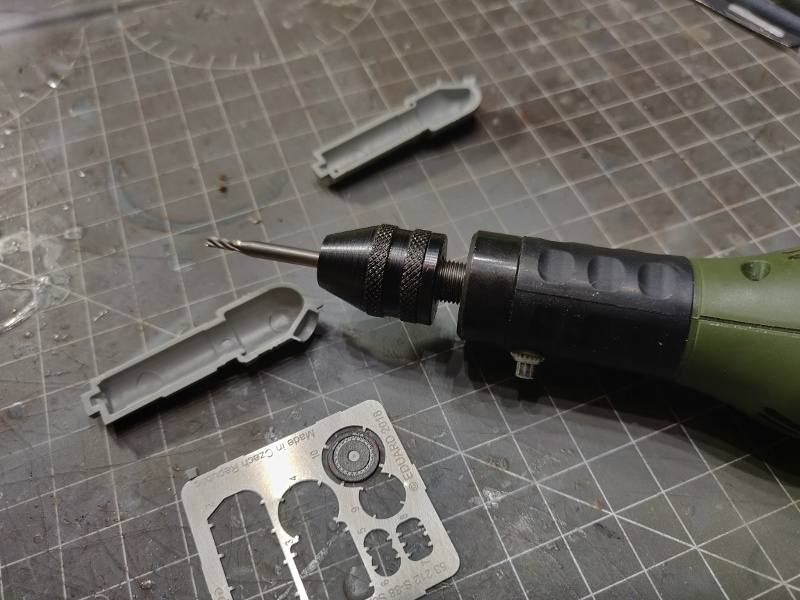

Réalisation du compas de pont arrière. Ajout à l'intérieur de la boussole en PE Eduard qui nécessite le parcage du support.

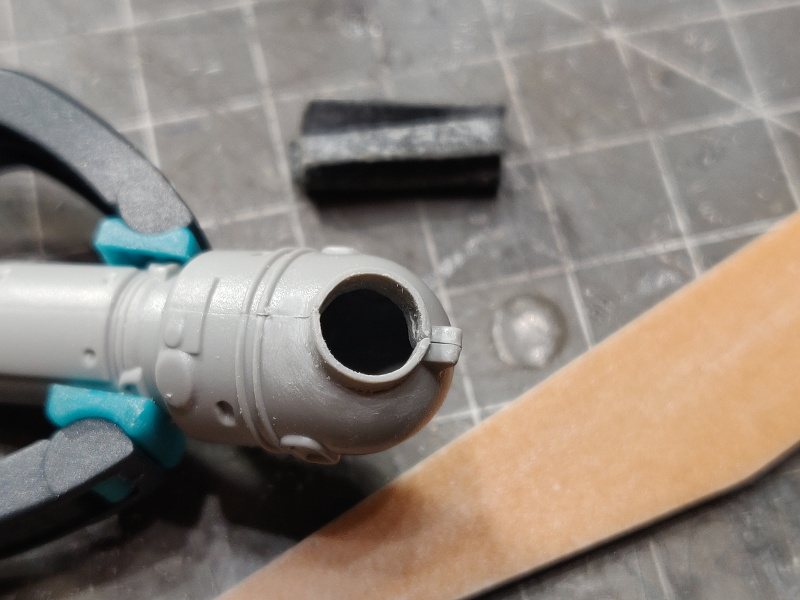

Alésage à réaliser




Le dégrossissage est réalisé à la fraise puis affiné à la lime et au papier à poncer.










La PE compas est collée à l'intérieur du tube, j'ai rajouté une chute de plastique pour renforcer le collage prévu initialement uniquement sur la tranche de la PE.




Résultat en photo grossie 7 fois




Rajout d'un peu de PE de la boîte à rabiot pour agrémenter un peu le fût du compas






Positionnement à blanc.





Voilà les amis pour ce soir.

Amitiés,

Thierry

magnifique boulot

Bonsoir Thierry,

Je me disais aussi, pas de nouveautés ?? Mais qu'est ce qu'il fabrique le bougre ? J'ai compris tu cherchais ton crayon.

Alors j'en ai un, je ne sais pas en quelle matière, la mine est blanche. J'avoue avoir été assez déçu du truc. Mais  en cire, c'est p't'ête mieux

Tu as trouvé ça où, des fois que l'envie me prenne de comparer...

Pour le reste, tout est nominal, propre, net et sans bavures.
Du boulot au top, quoi !!

Bonne soirée Thierry.

Bonsoir Jean Luc

je peux t'assurer que la cire c'est top, c'est un peu comme du miel, ça colle juste ce qu'il faut. Je ne sais plu ou j'ai acheté cela, il faut que je reprenne mes factures pour retrouver.

Bonne soirée,

amitiés,

Thierry

Bonsoir

@Jean Luc, j'ai acheté ce produit chez Green Stuff World. Je te mets le lien http://www.greenstuffworld.com/fr/outils/368-crayon-de-cire.html

Bonne soirée

Amitiés,

Thierry

Salut Thierry

C'est vraiment du sensationnel ce que tu construits et je note le coup du crayon de cire

C'est vraiment un régal pour les yeux ton montage, y a plein de details avec une peinture de fou j'adore merci pour le partage

je note également le crayon de cire. Excellent. Merci Thierry

Salut Thierry,
Exécution toujours aussi chirurgicale !!!!!!! Waouhhh
A+
Philippe

Quel boulot, mais quel boulot !!!!

Oui. Inimaginable. je ne pensais pas trouver autant de petites pièces dans une maquette de ce genre. Chapeau

Oui. Inimaginable. je ne pensais pas trouver autant de petites pièces dans une maquette de ce genre. Chapeau

Thierry quoi te dire.
Je suis franchement jaloux de la qualité de ta construction.

Bonjour Thierry,

Superbe montage et fantastique pas à pas que tu réalises là ! Et ça ne traine pas
Et merci pour le coup du crayon de cire, cela remplacera avantageusement mes cure-dent léchés

Merci Thierry

bonjour thierry que dire de plus j'en suis extatique tres beau boulot

Bonsoir les amis.

Merci à tous pour vos appréciations.

Une journée bien remplie, il faut dire que j'avais mon équipe de supporter avec moi.







Grosse progression dans le montage, je suis à l'étape 45 de la notice qui en comporte 56.

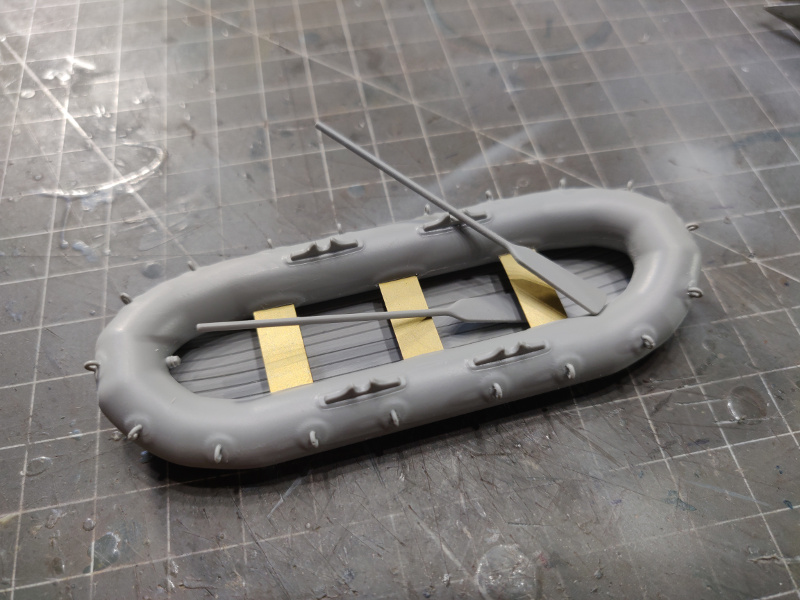

Montage du canot de sauvetage pneumatique :



Par contre le plastique est un peu voilé, re-dressage de tout cela




Le font du canot est constitué d'une plaque qui est lisse à l'intérieur. Une petite modification s'impose pour recréer un fond façon lames de bois.

Traçage avec un écartement de 2 mm

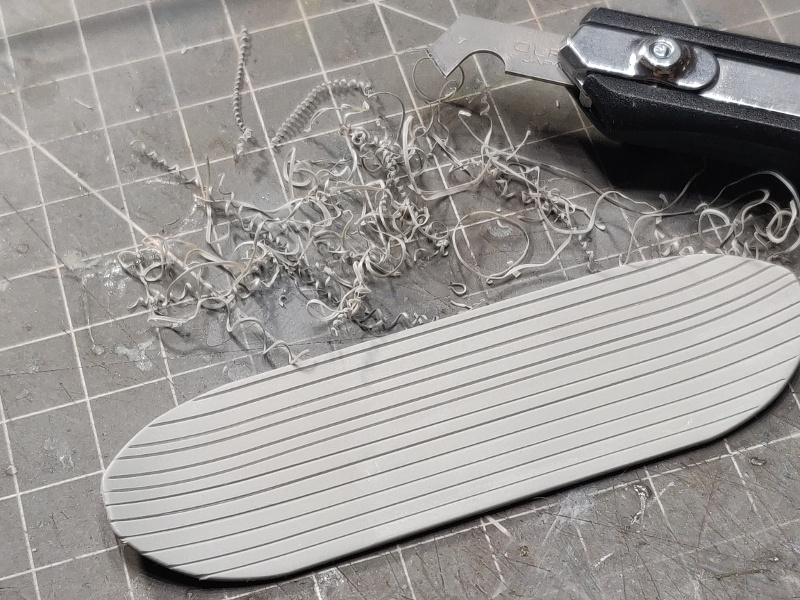

Rainurage du plastique avec un Scriber Tamiya en s'appuyant sur le réglet



Le résultat



Comme toutes les surfaces bois, grillage de la surface concernée

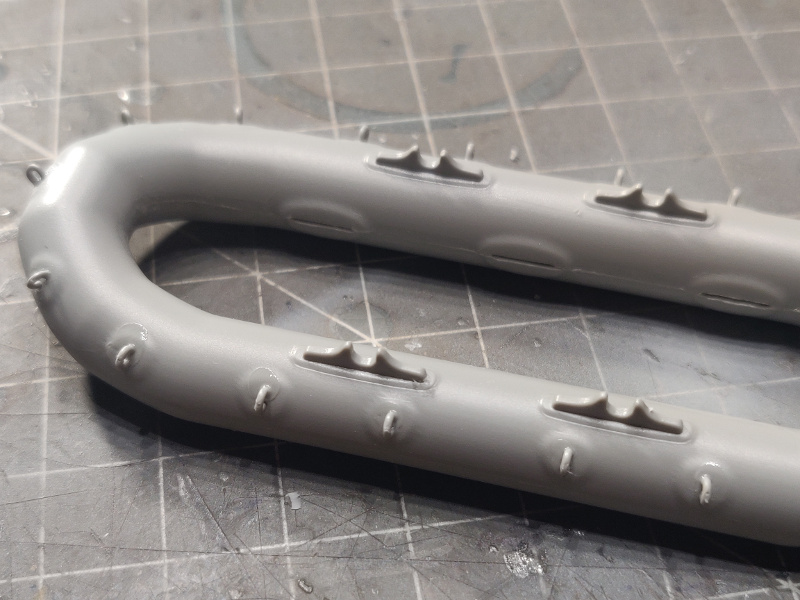

Collage de 28 petits anneaux sur les boudins pneumatiques.




Assemblage à blanc



En gros plan

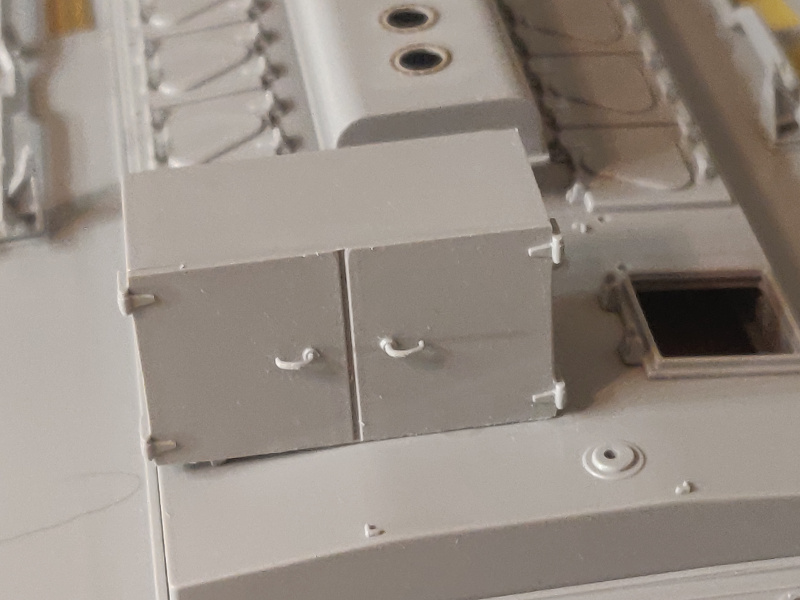

Montage d'un coffre pour le pont arrière







Positionnement à blanc




Installation du mat de drapeau




Drapeau allemand en PE Eduard




Positionnement à blanc

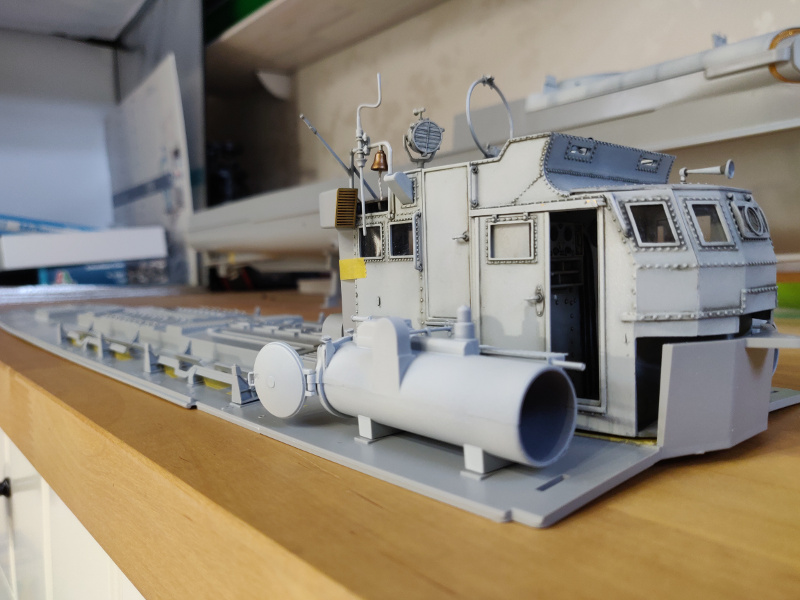

Poursuite de l'équipement du pont arrière, roof, manches à air...







Montage à blanc







Sur la notice, le fait de laisser ouverts ou fermés les trappes est une option. J'ai souhaité en garder ouvert toutes sauf une et là problème, il y a pas assez de poignées plastiques fournies par Italeri.
Alors moyen du bord : une tige de placard de 1 mm et un bout de PE de la boîte à rabiot.

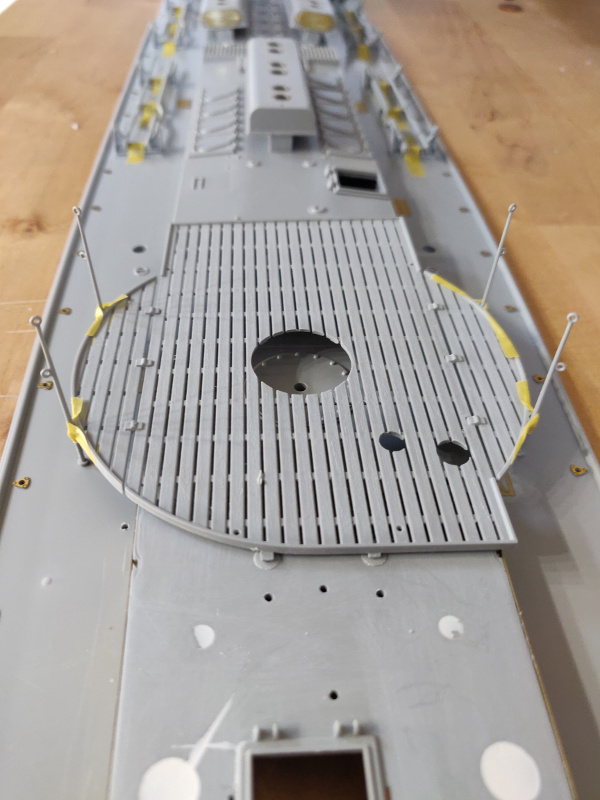

Fabrication du "podium" du canon arrière (je sais pas comment ça s'appelle )




Rainurage de la partie bois. A droite du trait bleu, rainure réalisée, à gauche non encore réalisée





Positionnement à blanc



Ajout des chandelles et rembardes



















Fabrication des lances grenades sous marines

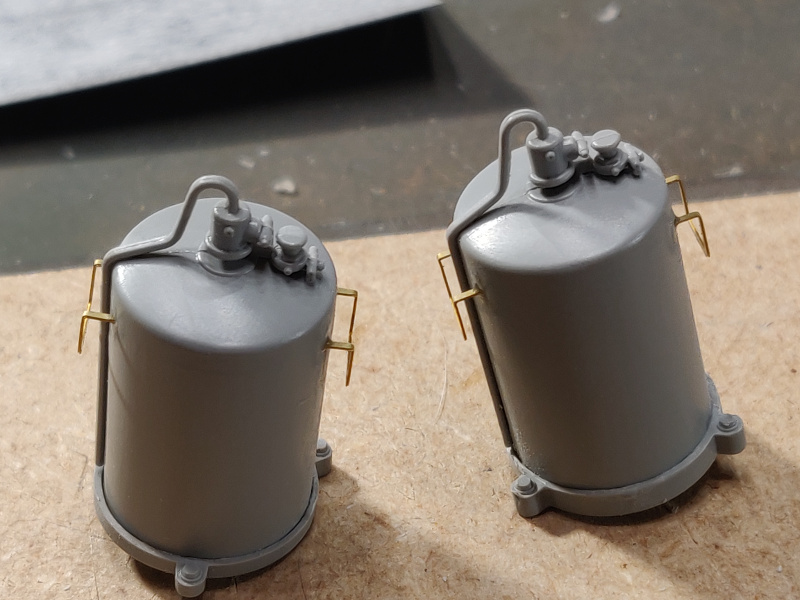

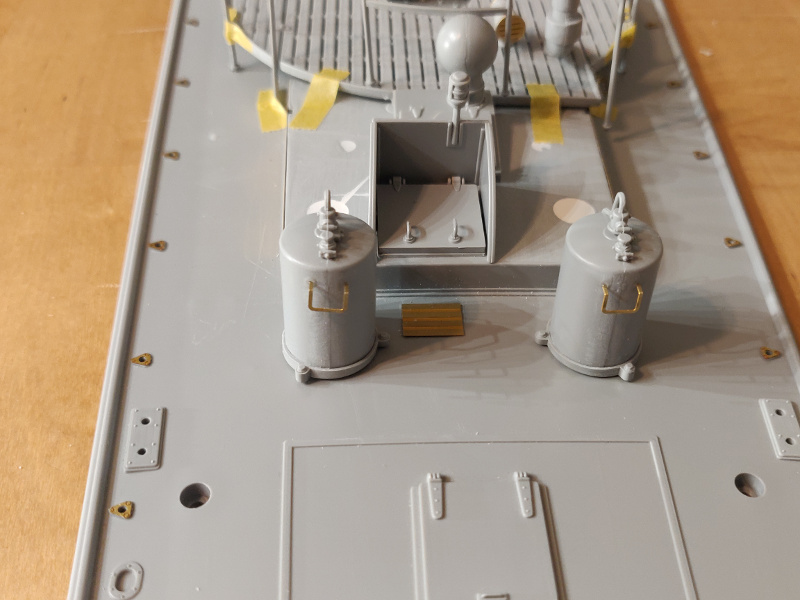

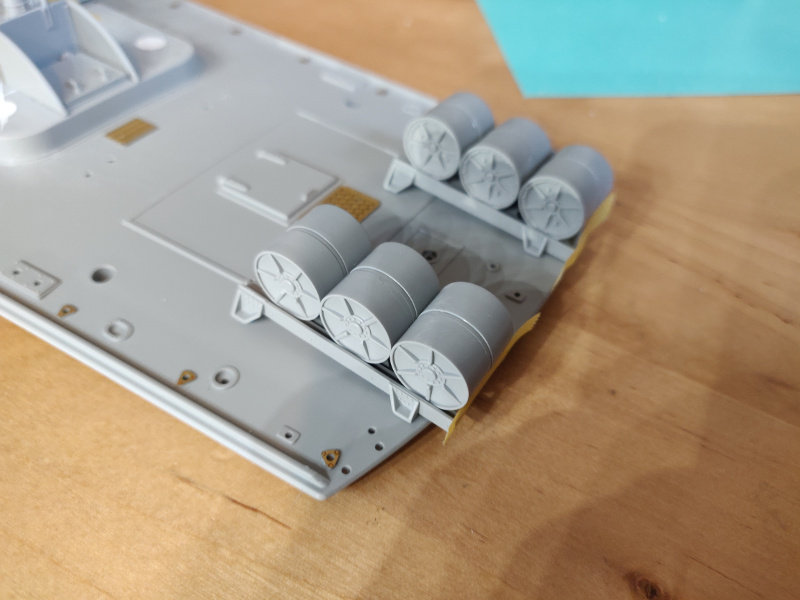

Fabrication des bonbonnes de gaz de propulsion pour le catapultage des grenades sous marines









Bittes d'amarrage et support arrière de pots à fumigène










Voilà les amis pour aujourd'hui.

Bonne soirée,

Amitiés,

Thierry

un montage or norme on en prend plein les yeux

Bonjour Thimarie
Super montage...



Amicalement
Jc LALANNE

ah! oui. il y a une aide canine ? bon. On va l'accepter...que dis-je on va adorer !
Super montage.
Je pense que tout le monde apprécie le montage de la maquette, mais au-delà de cela, j'aimerais souligner la pédagogie déployée par Thierry. C'est du grand art. Tout y est: les photos...en nombre et de grande qualité. les détails et explications des différentes étapes de la construction, le détail des "aides extérieures" reçues par directe communication, et le grand cœur de Thierry qui vit à fond son montage.
On est tous derrière toi..........

Bonsoir Thierry...

Avec des supporters comme cela, tu ne risques pas une interdiction de tribune... Ils sont plus calmes que certains excités que je croise tous les 15 jours…

Par contre, les copains je sais pas, mais moi, j'ai épuisé mon stock de superlatifs.
Alors j'admire et pis c'est tout !!

Bonne soirée mon ami.

Ah oui pareil. A par dire que c’est top je ne vois pas.

Le drapeau ne va pas être coton à plier ceci dis... mais il est jolie.

Bonsoir,

merci les amis pour vos commentaires.

@Albatros et Jean-Luc : là c'est vrai mon équipe de supporter était calme, mais je peux vous dire que le soir, une heure avant l'heure légale de la pâtée (18 heures), ils me collent une pression d'enfer pour essayer d'avancer la pendule; en plus avec le changement d'horaire de ce weekend, c'est pire.

@Starlord : la matière n'est pas très épaisse, mais assez rigide et ça reste d'être coton comme tu dis.

Bonne soirée,

Amitiés,

Thierry

Toujours aussi sympa comme détaillage, bravo!

Bonsoir Gilles,

merci beaucoup.

Amitiés,

Thierry
