Diorama Class KIROV et Class SLAVA au 1/350 – Kit Trumpeter

Bonjour Alain!

quelle beauté! le plus beau Kirov vu sur la toile.

Pour le rendu des ponts oranges, as tu envisagé de faire des filtres?
J'avais posté ce lien plus haut:
http://www.shipmodels.info/mws_forum/viewtopic.php?f=60&t=166129&start=100
Il utilise des pigments déposés puis tamponnés avec du diluant.
Ca marche aussi avec des huiles.

Avec des nuances sombres, tu pourras créer des amas de salissures dans les recoins, et sur les grandes surfaces, des nuances claires pour simuler le sel et la peinture affadie.

Canard a écrit:

Le voilà donc mon exemple pour le jour où je m'attaque à un bateau russe...

Le sovremmny me démange Canard.. Je vais bientôt attaquer.

A+

Jette un coup d'oeil Alain à la signature pleine de sagesse de Gianluca...

Je pense que ces ponts restent très propres dans la réalité, et donc je n'y toucherais plus !

Après, je sais comment cela se passe : quand on a identifié un truc qui ne nous plait pas on ne voit plus que ça... donc bien entendu c'est à toi de décider. Quoi que tu fasses ce sera réussi j'en suis sûr, et si tu te sens mieux ensuite c'est gagné !

Stéphane

Bonjour Alain,

Comme les autres, je ne peux qu'admirer le travail fait sur ce Kirov.
Perso, c'est surtout le rendu de la coque qui me fascine le plus.
Dio ou pas cela reste un morceau de bravoure, du cinq étoiles !!

Bonne suite et fin pour le Slava.

Bonjour à tous,


Ci-joint le travail du mois. Les creux et saillants du MOSKOVA class SLAVA.


Un vrai travail de moine qui nécessite beaucoup d'attention. Comme l'échelle est au 1/350ème, il faut veiller à ne pas faire des creux trop prononcé.


Pour les saillant j'ai utilisé de la peinture revell 371 (un gris très claire) et je commence à pas trop mal maîtriser cette technique. Il ne faut pas que l'éclairci soit trop prononcé à certains endroits. Mais à d'autre il ne faut pas hésiter à marquer fortement l’éclairci.


J'aime bien cette approche. Elle donne du volume à la maquette. E je trouve que cela est agréable à l’œil.


Place aux photos. Rien est collé. Car je vais commencer la phase de vieillissement proprement dite.















































et pour finir deux photos d'éléments de détails.








Je vous souhaite une bonne fin de journée.
Amicalement.
Alain.

Eh bien, quel travail de peinture! c'est tout simplement magnifique!

C'est un boulot fantastique Alain, vas-tu les représenter aussi sales qu'ils le sont en réalité ?
Vivement le dio avec les deux bâtiments et la grue au milieu !
Amitiés,
Jean

Ah ça....

Toujours aussi impressionnant ton travail Alain.
Vraiment au top.

Bonne suite mon Ami.

Comme d'hab, je suis fan
Bravo pour ton travail c'est de la haute voltige!

Je ne me lasse pas d'admirer la finesse et la subtilité de ton travail, dont la totale cohérence de qualité entre montage, peinture et vieillissement, ce qui n'est pas si courant.

Toi et Gianluca êtes mes maîtres - j'en oublie forcément, mais vos réalisations m'interpellent irrésistiblement - et mon inspiration pour essayer de progresser. A chaque nouveau post, j'y retourne en me disant "zut, je dois être capable de m'améliorer !".

Grand merci pour ça !

Bonjour à tous,

Merci à vous pour vos précédents messages.


La dernière avancée sur le MOSKVA. Le montage et la peinture sont presque terminés. Sur la peinture à part la coque qui nécessite encore quelque touches par-ci par-là elle me convient parfaitement.


Pour la rouille outre la terre de sienne, j'ai aussi utilisé ABT070 Dark Rust de chez 502 Abteilung. Elle est plus foncée de la première et à un rendu qui donne bien à l’œil.


Pour avoir une plus grande variété de couleurs au niveau de la rouille le mélange les couleurs précédentes avec de l'Ocre Amarillo. Les proportions variées en fonction des effets recherchés.












































Bonne fin de journée à vous tous.
Amicalement.
Alain.

superbe

Superbissime...

Bravo Alain, c'est à chaque fois un vrai bonheur à admirer.

Bonne soirée.

Oh punaise que c'est beau ! J'aime beaucoup les effets de patine !

Quel boulot! C'est superbe.

C'est juste impressionnant! Quel travail!!!

Magnifique !!!!!!!!!!!!

Superbe...

Top du top!

Bonjour,


J'avais abandonné l'idée de faire la grue entre les deux navires, car elle est relativement compliqué à concevoir. Surtout les pieds de la grue qui sont compliquer à concevoir en photo-découpe et en plus j'avais des doutes sur la résistance et l'intégrité d'un tel ensemble lors des voyages pour aller à l'expo de Palavas.


Après la vision des tutos d'apprentissage de Fusion 360. Je pense que cette grue est parfaite pour se jeter dans la 3D. Je vais donc la faire en 4 à 6 sous-ensembles et dessiner de la photo-découpe pour toutes les parties fines comme les passerelles, les escaliers, les fenêtres, les portes, et les câbles.


Profitant de la 3D, je vais aussi prévoir l'insertion et l'assemblage de pièces en aciers afin de faire un ensemble rigide avec le quai.


Les dimension de la grue à sa base sont de 45 par 45 mm. La hauteur est de 175 mm. Mais je ne suis pas encore sur de mes calculs,


Mais le travail de définition des mesures au 1/350 commence seulement et va nécessiter de multiple simulation et vérification avant d'obtenir les vraies dimensions de la bête.

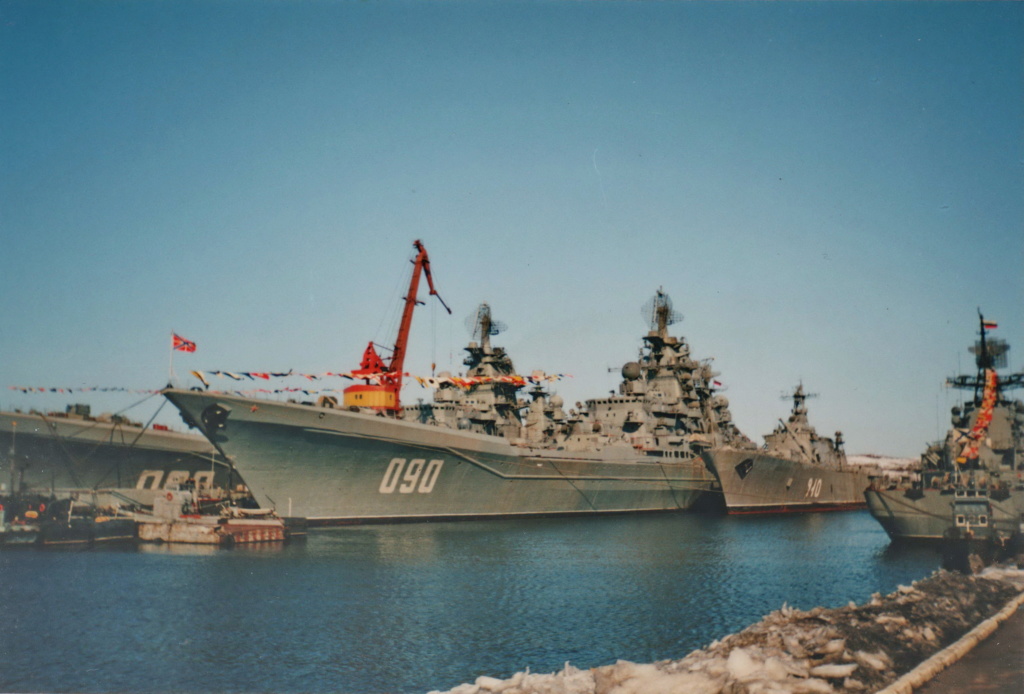

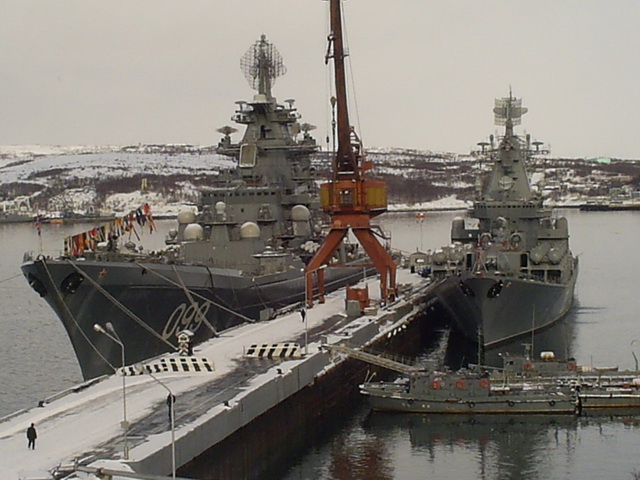

Pour rappelle les photos qui m'ont servie de déclencheur pour ce diorama.






La suite au prochaine épisode.


Amicalement.
Alain.

Ahhh ça c'est une bonne nouvelle, on va avoir le droit à un autre dio de folie par Alain!
J'ai hâte de voir tout ça

Cool!

Miam....
Ça va le faire Alain. Du coup nous voilà impatients...

Bonne suite à toi.

Bonjour Alain,
Tu es toujours à la pointe de l'évolution !
Pour ta grue, je t'ai trouvé une alternative, regarde:



Voila un beau scratch en perspective
Amitiés,
Jean

Bonjour,

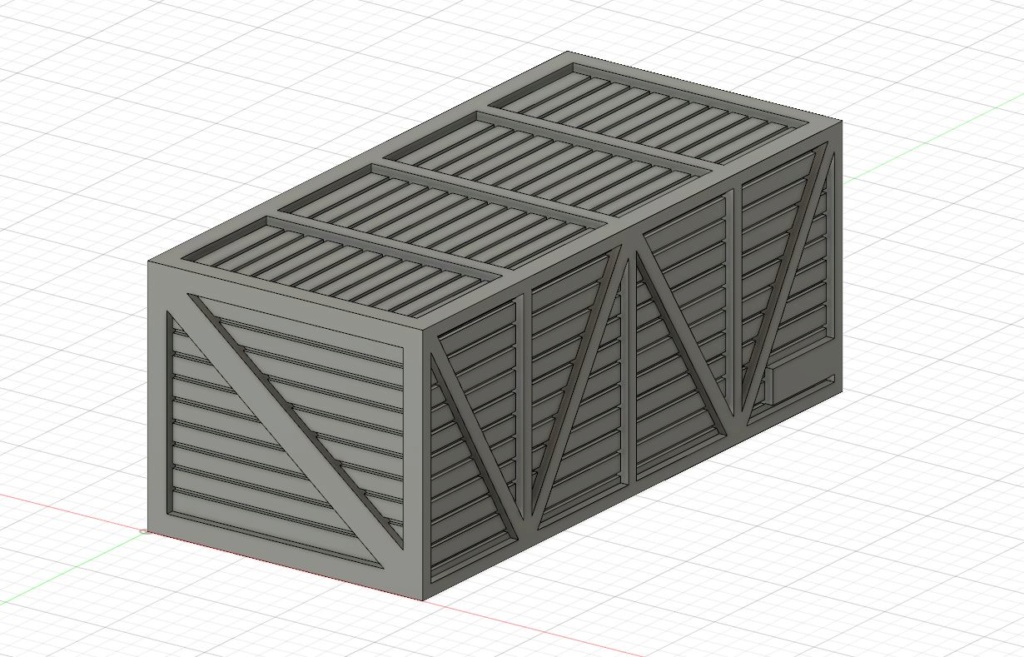

Je suis l'homme le plus heureux de la terre. Après 6 heures de travail à l'écran en alternant utilisant Fusion et regarder les TUTO vidéo je suis arrivé à faire une caisse de 6 par 7 et long de 15 mm.



Je faisais déjà cette caisse en Photo-découpe et j'avais galéré pas mal d'heures et fait de multiples essais avant de trouver les bon plis afin d'avoir une caisse nickel.

Cet essais de dessiné une caisse ma fait appropriée par mal de fonctions (esquisse, extrusion, plan médian, plan décalé, symétrie, etc.) indispensable à la création de pièces en 3D.

Il y a encore pas mal de boulot pour avoir une bonne productivité. Mais je trouve le résultat encourageant.

Je vais faire encore pas mal d'objets de base avant de ma lancer dans les dessins de la grue et du bateau grue suggérée par Jean (Migou31) .

Amicalement.
Alain.

NOVA73 a écrit:

Je vais faire encore pas mal d'objets de base avant de ma lancer dans les dessins de la grue et du bateau grue suggérée par Jean (Migou31) .

Alain.

Là, j'attends avec impatience, surtout le bateau grue
Jean

toujours a en faire des caisses Alain trêves de plaisanterie c'est nickel
cheers
Nicolas

Bonjour à tous,

Non, non, Nicolas, je n'en fais pas des caisses. Je suis une personne modeste et qui ne souhaite aucunement en imposer aux d'autres. Juste me faire plaisir.

Je suis arriver à dessiner la base de la grue. Hier je me suis cassé la tête à faire cette base en recherchant les meilleurs outils fusion pour arriver au résultat souhaité. J'étais assez mitigé sur ce denier.

Résultat, j'ai passé une grande partie de la nuit à cogiter malgré moi. Et ce matin je me suis remis à l'ouvrage. Et ce dessous le résultat de 2 heures de travail à l'écran.





Mais bon je ne sais pas si je vais persévérer dans cette voix, car le reste de la grue et bien plus compliqué que cette malheureuse base de grue. ET cela me prend bien la tête.

Je pense que je vais retourner à mes montage simples et tranquilles.

Je vais certainement garder l'option 3D, mais que pour les pièces relativement simple et sans formes compliquées.

Amicalement.
Alain.

NOVA73 a écrit:

Bonjour à tous,

Non, non, Nicolas, je n'en fais pas des caisses. Je suis une personne modeste et qui ne souhaite aucunement en imposer aux d'autres. Juste me faire plaisir.

je te mettais en boite   et bien écoute ,ton pied de grue est des plus convaincant....la 3D pour ce genre de pièce est certainement plus adaptée que la PE
bonne continuation
cheers
Nicolas

Bonjour à vous tous,

Oui, Nicolas. Le bas de cette grue est presque impossible à faire en PE. C'est pour cela je j'avais abandonné le sujet. Mais avec Fusion, le dessin en 3D de cette dernière me semble possible. Je ne sais pas si j'arriverais au bout.

Perso, je ne crois pas trop au tout 3D (Question de finesse de certains détails). Une partie de la grue sera en Impression 3D et l'autre en Photo-découpe.


Après avoir commencer à fabriquer le quai, je me suis plongé dans les dessins de la grue. En premier avec Illustrator, pour avoir un référentiel de cotes sur les 3 vues de la grue.


Puis je suis passé à la 3D pour modifier le pied de la grue et ajouter des détails. Puis j'ai crée un nouveau composant afin de dessiner la partie intermédiaire entre le pied et l'ensemble cabine.


Si j'ai bien compris les composants sont des pièces qui peuvent être imprimés séparément.


Je vais regarder les tuto sur les outils servant à vérifier la cohérence des dessins 3D pour le passage en fichier pour l’imprimante. SI j'ai bien compris les fichier STL. Sur ces sujets je doit encore pas mal explorer et découvrir.


En tout cas aujourd'hui j'ai pris du plaisir à faire le travail suivant.





Demain, je vais m’occuper des systèmes de roulement en bas de la grue. Je dois encore aller à la pèche aux photos, car je manque de référentiel pour cette partie.




Amicalement.
Alain.

C’est réussi, ton fichier STL devrait passer pour l’impression. Je l’imprimerais le haut du fut collé à la plaque ça ferais une bonne base de collage, et quelques supports verticaux pour les pieds pour pas qu’ils se déforment lors du décollage du fond du bac, mais c’est toi qui choisira tout ça bien sûr. Quel est le diamètre du cercle de base dans lequel les pieds s’inscrivent ?

Bonjour à vous tous.


Ci-dessous les avancées de la conception de la grue. EN une semaine je trouve que j'ai pas mal avancé.


Le même travail en Photo-découpe m'aurait pris 2 mois intensifs.


Il me reste encore pas mal de travail sur les détails de l'ensemble cabine et compartiment moteur et aussi dessiner le contrepoids et les systèmes d'élévation de la flèche. Mais le plus gros du travail est là.











Pour les dimension la grue fait 182 mm de hauteur, et pour répondre à la question de Pascal les pieds s'inscrive dans un cercle de 65 mm de diamètre.

Mais bon , maintenant reste à voir le résultat une fois imprimé. J'ai du mal à me rendre compte du rendu du visuel et des volumes sur l'écran. Rien de vaut le résultat sous les yeux.


En tous cas les volumes et dimensions de la grue sont respectés. Le précédent ne porte que sur les détails tel-que des nervures et autre sur épaisseurs sur le corps des pièces.


J'aimerais maintenant que les pièces sont définies, les enregistrer dans des fichiers différents afin continuer les dessins de détails par pièce seule. Mais je n'ai pas encore trouvé le solution. Il va falloir que je me plonge dans le livre Fusion 360 et les tuto vidéo.


Bonne continuation à vous tous.
Amicalement.
Alain.

Ca fait une belle bête! Et elle rend vraiment bien

Bonjour Alain,
Je suis épaté par la rapidité de tes progrès sur ce logiciel 3D ! Très beau boulot, je vais suivre deux fois plus
Jean

Bonjour,

Au moins deux qui suivent  . Merci à vous.

Jean, c'est vraiment pas compliqué et trés intuitif comme logiciel. Une fois que tu as compris la gestion des plans, le mode esquisse, le mode extrusion, et les 15 fonctions de bases, l'affaire et joué. Surtout pour des personnes qui maîtrise déjà le dessin 2D.

Par contre, je me pose vraiment la question de l'achat d'une imprimante. A part cette grue et quelques autres bricoles, je ne vois pas (pour moi personnellement) la justification d'une utilisation régulière d'un tel équipement.

Je pense (mais cela reste à réfléchir) que je vais me diriger vers de la sous-traitance pour faire les impressions. Si vous avez des adresses (avec des équipements qui travaillent à environ 10 ou 20 microns) je suis preneur.

Amicalement.
Alain.

Ma foi, Alain,
Je te proposerai bien "Reedoak" !
Malgré leur nom, ce "Chêne et ce Roseau" sont bien français !
Tu as eu l'occasion, comme moi de les rencontrer au salon de Hyères.
Leurs productions sont d'une qualité exceptionnelle. Comme tous les "imprimeurs", ils proposent leurs services aux particuliers.

http://reedoak.com/

Jean
