 Un nouveau Vasa

Aller en bas
Aller à la page : Précédent  1, 2, 3  Suivant
AuteurMessage
Yves31
Aspirant
Aspirant
Yves31

Localisation : Paris dans l'âme
Navire préféré : France

Un nouveau Vasa - Page 2 Empty
MessageSujet: Re: Un nouveau Vasa   Un nouveau Vasa - Page 2 EmptyLun 08 Juin 2020, 14:53

+1 avec Gilles, et pourtant, ces coque et pont n'ont pas l'air simple du tout. Au delà du résultat, j'apprécie ta patience. En te souhaitant une bonne suite, ce dont je ne doute point.

_________________
Bien amicalement & à bientôt, Yves Cool
"Toutes les grandes personnes ont d'abord été des enfants, mais peu d'entre elles s'en souviennent" (A. de Saint Exupéry - Le Petit Prince - 1943)
Chantier en cours : Le Pourquoi Pas? 1908 (1/75° - Billing Boats) - Partie I : ICI ! - Partie II : ICI !
Revenir en haut Aller en bas
Djodjo
Quartier-maître de première classe
Quartier-maître de première classe
Djodjo

Localisation : Oyonnax
Navire préféré : Maquette bois navire ancien

Un nouveau Vasa - Page 2 Empty
MessageSujet: Re: Un nouveau Vasa   Un nouveau Vasa - Page 2 EmptyLun 08 Juin 2020, 15:49

Bonjour, dommage d abandonner les 2 premiers bateaux, ils sont super bien !!! Pour les clous, les têtes font toujours un peu gros pour l'échelle. Il y a moyen, avec une pince de couper les têtes de clous sur les côtés pour qu' elles soient moins grosses et moins rondes. Personnellement, je trouve ça beaucoup mieux... Bonne continuation
Revenir en haut Aller en bas
gavouot 06
Maître principal
Maître principal


Localisation : nice 06
Navire préféré : chébec indiscret, cutty sark, sérapis

Un nouveau Vasa - Page 2 Empty
MessageSujet: Re: Un nouveau Vasa   Un nouveau Vasa - Page 2 EmptyMar 09 Juin 2020, 08:19

Dommage pour les clous car le travail est très bien sur le reste.
JPG
Revenir en haut Aller en bas
patrick83
Matelot
Matelot
patrick83

Localisation : Toulon
Navire préféré : Le Wasa

Un nouveau Vasa - Page 2 Empty
MessageSujet: Re: Un nouveau Vasa   Un nouveau Vasa - Page 2 EmptyMar 09 Juin 2020, 11:35

Bonjour à tous

Aujourd'hui cloutage de la coque
Après plusieurs essais j'ai abandonné l'idée de mettre des clous les tetes sont toujours trop grosses c'est disproportionné et on ne voit que ça !
Je suis donc resté fidèle à mes ronds de noyer ramenés à 0.6mm de diamètre .Pour des raisons d'esthétique j'ai pas voulu non plus un cloutage tiré au cordeau .
Place aux images :


Un nouveau Vasa - Page 2 2020-028

Un nouveau Vasa - Page 2 2020-026

Un nouveau Vasa - Page 2 2020-027

Après ponçage la finition est réalisée à la gomme laque , un passage à la laine d'acier ultra fine permet d'atténuer le brillant

Un nouveau Vasa - Page 2 2020-029

Et voilà ce que cela donne fini



Un nouveau Vasa - Page 2 2020-032


Un nouveau Vasa - Page 2 2020-030


Un nouveau Vasa - Page 2 2020-031

Un nouveau Vasa - Page 2 2020-034


Un nouveau Vasa - Page 2 2020-033

Presque 2 années pour faire cette coque je suis pas malheureux de passer à autre chose
Patrick
Revenir en haut Aller en bas
Yves31
Aspirant
Aspirant
Yves31

Localisation : Paris dans l'âme
Navire préféré : France

Un nouveau Vasa - Page 2 Empty
MessageSujet: Re: Un nouveau Vasa   Un nouveau Vasa - Page 2 EmptyMar 09 Juin 2020, 13:38

Là, on atteint un paroxysme de réalisme et de patience où le modélisme devient un sacerdoce ! Çà dépasse le poinçonneur des Lilas : j'fais des trous, des p'tits trous, encore des p'tits trous, toujours des p'tits trous...

_________________
Bien amicalement & à bientôt, Yves Cool
"Toutes les grandes personnes ont d'abord été des enfants, mais peu d'entre elles s'en souviennent" (A. de Saint Exupéry - Le Petit Prince - 1943)
Chantier en cours : Le Pourquoi Pas? 1908 (1/75° - Billing Boats) - Partie I : ICI ! - Partie II : ICI !
Revenir en haut Aller en bas
Clément Lenoir
Maître
Maître
Clément Lenoir

Localisation : Limoges

Un nouveau Vasa - Page 2 Empty
MessageSujet: Re: Un nouveau Vasa   Un nouveau Vasa - Page 2 EmptyMar 09 Juin 2020, 14:45

Shocked Shocked Shocked Que dire????? Je salue ta patience! bravo!
Revenir en haut Aller en bas
gavouot 06
Maître principal
Maître principal


Localisation : nice 06
Navire préféré : chébec indiscret, cutty sark, sérapis

Un nouveau Vasa - Page 2 Empty
MessageSujet: Re: Un nouveau Vasa   Un nouveau Vasa - Page 2 EmptyMar 09 Juin 2020, 18:36

Superbe finition.
JPG
Revenir en haut Aller en bas
Vidda
Quartier-maître de première classe
Quartier-maître de première classe
Vidda

Localisation : Norrtälje en Suède
Navire préféré : la question impossible

Un nouveau Vasa - Page 2 Empty
MessageSujet: Re: Un nouveau Vasa   Un nouveau Vasa - Page 2 EmptyMar 09 Juin 2020, 18:56

Franchement superbe coque...
Quel dommage qu'il va couler 15 min après la mise à l'eau! 😜
C'est bien cette gomme lacque ?
Revenir en haut Aller en bas
Leyab
Quartier-maître de première classe
Quartier-maître de première classe


Localisation : Barjols
Navire préféré : Soleil Royal

Un nouveau Vasa - Page 2 Empty
MessageSujet: Re: Un nouveau Vasa   Un nouveau Vasa - Page 2 EmptyMar 09 Juin 2020, 22:04

C’est tip top! Quelle main de maître !
👏 👏👏👏👏
Revenir en haut Aller en bas
64ch
Second Maître
Second Maître
64ch


Un nouveau Vasa - Page 2 Empty
MessageSujet: Re: Un nouveau Vasa   Un nouveau Vasa - Page 2 EmptyMar 09 Juin 2020, 22:57

Bonjour
Bravo pour cette maitrise !!

Amicalement

_________________
Amicalement
JChristophe LALANNE
Revenir en haut Aller en bas
dark83000
Elève officier
Elève officier
dark83000


Un nouveau Vasa - Page 2 Empty
MessageSujet: Re: Un nouveau Vasa   Un nouveau Vasa - Page 2 EmptyMer 10 Juin 2020, 01:33

c est vraiment très beau bravo Smile

_________________
Patrick
Revenir en haut Aller en bas
Ekis
Enseigne de vaisseau de deuxième classe
Enseigne de vaisseau de deuxième classe
Ekis


Un nouveau Vasa - Page 2 Empty
MessageSujet: Re: Un nouveau Vasa   Un nouveau Vasa - Page 2 EmptyMer 10 Juin 2020, 02:34

Un boulot assez dingue !
Bravo ! Wink

_________________
Un nouveau Vasa - Page 2 Tete50px-56522c4 Un nouveau Vasa - Page 2 Signature2019-56bf89d
Revenir en haut Aller en bas
yoda83
Major
Major
yoda83

Localisation : Var (83)
Navire préféré : Tout ce qui a des voiles !!

Un nouveau Vasa - Page 2 Empty
MessageSujet: Re: Un nouveau Vasa   Un nouveau Vasa - Page 2 EmptyMer 10 Juin 2020, 09:21

Sacré travail ce cloutage !! affraid

superbe Bravo...

@ pluche

_________________
Amitiés Jean-Marc
Navires en cours :
SOLEIL ROYAL
LA LICORNE
BLACK PEARL
USS CONSTITUTION
Revenir en haut Aller en bas
patrick83
Matelot
Matelot
patrick83

Localisation : Toulon
Navire préféré : Le Wasa

Un nouveau Vasa - Page 2 Empty
MessageSujet: Re: Un nouveau Vasa   Un nouveau Vasa - Page 2 EmptyVen 12 Juin 2020, 18:00

Bonjour à tous
Que d'éloges !!!! Arretez j'ai la tete qui enfle et les chevilles qui gonflent (ou l'inverse)
Plus sérieusement je pense que meme à partir d'un simple kit du commerce on arrive à faire quelque chose qui plait et qui plait à d'autres et ceçi meme
si votre modèle n'est pas l exacte reproduction de ce qui est ou de ce qui a été . Après tout je suppose que meme dans les réserves du Vasatmuseet il se trouve des pièces
que personne ne sait à quoi elles servaient . Le modèle que je construit n'étant pas destiné à orner les vitrines du Musée National de la Marine de Toulon je peut donc me permettre des arrangements avec la réalité .
Après cet intermède passons à la suite de cette construction à savoir l'aménagement du pont supérieur et plus précisément le grand caillebotis central .

Le caillebotis fourni avec le kit . La maille est peut etre un peu grosse mais surtout ce caillebotis comme tout le reste est destiné a etre peint.
Comme j'ai décidé de ne pas peindre ce bateau mais de le teinter  les chants des contreplaqués resteront visibles ce qui ne me convient pas du tout donc on refait!!!!!!!!!!!!

Un nouveau Vasa - Page 2 20200611

Découpe des cadres
J'utilise des baguettes (ici des 2x5 en poirier ) que je colle entre elles avec une colle stic . Les rainures sont réalisées au moyen
de la scie Fet qui à l'avantage d'avoir une lame relevable

Un nouveau Vasa - Page 2 2020-035
Les baguettes sont séparées avec un scalpel il reste une fine couche blanche qui est un résidu de colle facilement enlevable avoir un racloir
Le plus délicat est de régler la machine après c'est du beurre.
Un nouveau Vasa - Page 2 2020-036

Assemblage des cadres

Un nouveau Vasa - Page 2 2020-037

Cadre assemblé


Un nouveau Vasa - Page 2 2020-038

Pour les grilles des caillebotis , c'est le meme principe .
Je colle entre elles les baguettes que j'ai besoin pour faire 1 caillebotis et je scie le tout
Ici le dispositif pour faire les rainures avec la scie Fet


Un nouveau Vasa - Page 2 2020-039

Assemblage des grilles . Une fois les grilles assemblées le collage est effectué avec une colle blanche diluée et passée au pinceau
Reste plus qu'à poncer le tout une fois sec

Un nouveau Vasa - Page 2 2020-040

Le résultat final .

Un nouveau Vasa - Page 2 2020-041

Mise en place provisoire

Un nouveau Vasa - Page 2 2020-042

Ce caillebotis ne sera pas conservé , le cadre extérieur prévu dans la notice de montage ne correspond pas vraiment à la réalité et le cabestan doit se trouver sur le pont et pas dans le caillebottis . On refait !!!!!!!
On recoupe et on rajoute un morceau de pont
Un nouveau Vasa - Page 2 2020-043

Après les caillebotis on va s'attaquer à autre chose : les pavois !
Cette partie a été complètement négligée dans le kit : ce qui est prévu c'est un doublage du bordé par un bois blanc de 0.5mm , le haut des couples peint de la meme couleur que la coqueà savoir "brun orangé " et puis c'est tout !!!!!!!!!!!!!
Je trouve cela un peu dommage c'est à mon gout ce genre de détail qui fait le charme d'un modèle réduit alors pourquoi s'en priver ?
Et c'est parti !!!!!
Une gouttière fraisée a été posée tout le long du pont. Les affuts sont posés provisoirement (je vous ai pas dit mais les affuts ont été refaits )

Un nouveau Vasa - Page 2 20200614


Un nouveau Vasa - Page 2 20200616


Un nouveau Vasa - Page 2 20200617

Un nouveau Vasa - Page 2 20200618


Un nouveau Vasa - Page 2 20200619

La prochaine étape ce sera  la pose des plat bord . Ce n'est pas encore défini mais voici quelques pistes :
Juste un essai le plat bord fait ici la meme épaisseur que la muraille  je devrait peut etre prendre une baguette plus large
Si vous avez d'autres suggestions je suis preneur !


Un nouveau Vasa - Page 2 20200620


Un nouveau Vasa - Page 2 20200622


Un nouveau Vasa - Page 2 20200621

Voilà ou j'en suis aujourd'hui c'est juste pour dire que c'est loin voir très loin d'etre fini
Patrick
Revenir en haut Aller en bas
Marin13
Premier maître
Premier maître
Marin13

Localisation : Marseille

Un nouveau Vasa - Page 2 Empty
MessageSujet: Re: Un nouveau Vasa   Un nouveau Vasa - Page 2 EmptyVen 12 Juin 2020, 18:26

Beau travail Patrick,félicitationss!!

Amicalement Michel Bien
Revenir en haut Aller en bas
yoda83
Major
Major
yoda83

Localisation : Var (83)
Navire préféré : Tout ce qui a des voiles !!

Un nouveau Vasa - Page 2 Empty
MessageSujet: Re: Un nouveau Vasa   Un nouveau Vasa - Page 2 EmptyVen 12 Juin 2020, 19:51

C'est du grand art !! Bravo... Bravo... Bravo...

@ pluche

_________________
Amitiés Jean-Marc
Navires en cours :
SOLEIL ROYAL
LA LICORNE
BLACK PEARL
USS CONSTITUTION
Revenir en haut Aller en bas
Yves31
Aspirant
Aspirant
Yves31

Localisation : Paris dans l'âme
Navire préféré : France

Un nouveau Vasa - Page 2 Empty
MessageSujet: Re: Un nouveau Vasa   Un nouveau Vasa - Page 2 EmptyVen 12 Juin 2020, 21:31

Patrick, ton projet devient dingue et me donne le tournis ! Bravo...

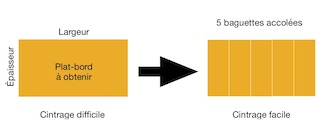

Pour le plat-bord, je ne peux juger de sa position et sa section, ne connaissant pas le navire : mais si besoin, une info (assez connue je pense) : si l'épaisseur de la baguette est inférieure à sa largeur, dur-sur de la courber sans casse ; une solution : cintrer et assembler cote-à-cote plusieurs baguettes fines de largeur égale à l'épaisseur à obtenir, plus clairement :

Un nouveau Vasa - Page 2 Plat_b12

_________________
Bien amicalement & à bientôt, Yves Cool
"Toutes les grandes personnes ont d'abord été des enfants, mais peu d'entre elles s'en souviennent" (A. de Saint Exupéry - Le Petit Prince - 1943)
Chantier en cours : Le Pourquoi Pas? 1908 (1/75° - Billing Boats) - Partie I : ICI ! - Partie II : ICI !
Revenir en haut Aller en bas
papy biquet
Elève officier
Elève officier
papy biquet

Localisation : caen

Un nouveau Vasa - Page 2 Empty
MessageSujet: Re: Un nouveau Vasa   Un nouveau Vasa - Page 2 EmptyDim 14 Juin 2020, 08:15

BONJOUR ! déjà  un grand bravo pour ton travail ! la coque est superbe et le reste aussi ! bonne continuation c'est super encore BRAVO !!!!! Bravo... Bravo... Bravo...

_________________
(Le temps passe vite il y a encore tellement  de choses a faire !!!!!!! )
Revenir en haut Aller en bas
patrick83
Matelot
Matelot
patrick83

Localisation : Toulon
Navire préféré : Le Wasa

Un nouveau Vasa - Page 2 Empty
MessageSujet: Re: Un nouveau Vasa   Un nouveau Vasa - Page 2 EmptyDim 14 Juin 2020, 18:55

Bonjour
Merçi à tous pour vos compliments;
@Yves31 merçi de ton intéret à ce projet , ta solution pour le plat bord à éveillé ma curiosité . La difficulté c'est qu'il y a un plat bord supérieur et les jambettes qui le soutiennent doivent traverser le premier Faire un trou carré de 2x2mm au milieu d'une baguette de 5mm passe encore mais en faire 50 c'est autre chose D'ou l'intéret de 2 baguettes
En fouillant dans les photos du Vasa je suis tombé sur ces images :

Un nouveau Vasa - Page 2 48397610

Un nouveau Vasa - Page 2 48397510

Une encoche dans la baguette pour faire passer les jambettes ensuite une moulure par dessus et c'est fini
Après l' Original ,la copie

Un nouveau Vasa - Page 2 20200623

Un nouveau Vasa - Page 2 20200624

Vues de l'intérieur

Un nouveau Vasa - Page 2 20200625

Un nouveau Vasa - Page 2 48397511


Un nouveau Vasa - Page 2 48397611

Voilà pour aujourd'hui j'ai mis 3 jours pour faire 15cm de plat bord reste plus que 1m50 !!!!!!
Les photos du Vasa sont extraites de cet album :https://www.flickr.com/photos/136055786@N07/
Patrick
Revenir en haut Aller en bas
Yves31
Aspirant
Aspirant
Yves31

Localisation : Paris dans l'âme
Navire préféré : France

Un nouveau Vasa - Page 2 Empty
MessageSujet: Re: Un nouveau Vasa   Un nouveau Vasa - Page 2 EmptyLun 15 Juin 2020, 09:05

Ces gros plans de comparaison entre ton modèle et le navire suédois sont autant intéressants que superbes. Patience et représentativité sont toujours tes mots d'ordre , j'adore !  sunny

_________________
Bien amicalement & à bientôt, Yves Cool
"Toutes les grandes personnes ont d'abord été des enfants, mais peu d'entre elles s'en souviennent" (A. de Saint Exupéry - Le Petit Prince - 1943)
Chantier en cours : Le Pourquoi Pas? 1908 (1/75° - Billing Boats) - Partie I : ICI ! - Partie II : ICI !
Revenir en haut Aller en bas
patrick83
Matelot
Matelot
patrick83

Localisation : Toulon
Navire préféré : Le Wasa

Un nouveau Vasa - Page 2 Empty
MessageSujet: Re: Un nouveau Vasa   Un nouveau Vasa - Page 2 EmptyLun 15 Juin 2020, 14:42

Bonjour
On a la chance avec ce modèle d'avoir une référence . Malgrés tout c'est pas évident de se coller à la réalité : j'ai un kit , deux plans , celui du musée qui a quelques années et celui de WZM qui ne  sont pas à la meme échelle et en plus qui diffèrent sur de nombreux points ainsi que des centaines de photos Faut jongler et faire des choix entre tout ça
Un exemple j'ai fait une petite partie du plat bord avant mais aujourd'hui j'ai des doutes .Voilà ce que j'ai actuellement : l'échelle est de 1/65 et sur le plat bord il y a des cabillots j'ai triché un peu sur l'épaisseur du plat bord mais meme avec 2 mm de différence il faut un escabeau pour atteindre le cabillot  qui est à presque 2 metres A croire que les marins de ce temps devaient etre très grands . Moralité : stand by avant de trouver une solution et comme j'ai aucune idée à quelle hauteur  se trouve un cabillot c'est pas gagné .
Un nouveau Vasa - Page 2 20200627

Une image de la maquette du musée ou l'on voit bien les cabillots sur le plat bord

Un nouveau Vasa - Page 2 Photo_10

Cela semble tout de meme plus réaliste
Patrick
Revenir en haut Aller en bas
Vidda
Quartier-maître de première classe
Quartier-maître de première classe
Vidda

Localisation : Norrtälje en Suède
Navire préféré : la question impossible

Un nouveau Vasa - Page 2 Empty
MessageSujet: Re: Un nouveau Vasa   Un nouveau Vasa - Page 2 EmptyMer 17 Juin 2020, 13:30

Super travail!
Effectivement les suédois sont grands....
Es tu venu le voir en vrai?
C'est vraiment un extraordinaire musée!!!! Incroyable!!!
Par contre le niveau de détail du bateau est hallucinant, il y a des sculptures partout... de méchant polonais aux nez crochus!
Le roi voulait faire le plus grand bateau de guerre mais aussi le plus beau...
encore un exemple du sentiment de supériorité des suédois qui se retourne contre eux....( je suis un peu fâché avec mes concitoyens en ce moment,. Jesuis français je suis râleur 😛)
Revenir en haut Aller en bas
Fred P.
Maître principal
Maître principal
Fred P.

Localisation : Grenoble
Navire préféré : Toujours celui en cours de construction

Un nouveau Vasa - Page 2 Empty
MessageSujet: Re: Un nouveau Vasa   Un nouveau Vasa - Page 2 EmptyMer 17 Juin 2020, 15:22

Bonjour,
La vanité des hommes est le point commun au Vasa et au Titanic Wink. Pourtant le Titanic n'était pas suédois.
Amitiés.
Fred

_________________
"Les emmerdes, ça vole toujours en escadrille" J. Chirac
Revenir en haut Aller en bas
Vidda
Quartier-maître de première classe
Quartier-maître de première classe
Vidda

Localisation : Norrtälje en Suède
Navire préféré : la question impossible

Un nouveau Vasa - Page 2 Empty
MessageSujet: Re: Un nouveau Vasa   Un nouveau Vasa - Page 2 EmptyMer 17 Juin 2020, 15:38

Absolument d'accord!
Les conclusions apparaissent d'elles-mêmes 😂
Le musée n'en reste pas moins une œuvre magistrale tout comme ces deux navires.
Revenir en haut Aller en bas
patrick83
Matelot
Matelot
patrick83

Localisation : Toulon
Navire préféré : Le Wasa

Un nouveau Vasa - Page 2 Empty
MessageSujet: Re: Un nouveau Vasa   Un nouveau Vasa - Page 2 EmptyMer 17 Juin 2020, 22:08

Bonsoir
@Vidda  Je n'ai pas encore eu l'occasion de venir le voir mais j'espère bien qu'un jour ça se fera
Ca a été le plus beau bateau du début du 17eme siècle pendant 1/2 heure , tous ne peuvent pas dire la meme chose et sans l'obstination d'un
Anders Franzen et de toutes ces personnes qui se sont dévouées depuis 50 ans pour le préserver on aurait jamais entendu parler du Vasa
Vanité des hommes certes mais c'est aussi une belle histoire humaine
D'ailleurs je crois savoir que son sister ship à été localisé au large de Stockholm ; l'histoire n'est pas finie...
Revenir en haut Aller en bas

Un nouveau Vasa
Revenir en haut
Page 2 sur 3Aller à la page : Précédent  1, 2, 3  Suivant

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
La Royale Modélisme :: CHANTIERS NAVALS :: ARSENAL GREEMENTS-
Sauter vers:
