 Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)

Aller en bas
Aller à la page : Précédent  1, 2, 3, 4, 5, 6, 7, 8, 9, 10  Suivant
AuteurMessage
Glénans
Enseigne de vaisseau de première classe
Enseigne de vaisseau de première classe
Glénans

Localisation : France / La Teste-de-Buch la plupart du temps et le Sud-Paris (Gentilly) pour l'hiver.
Navire préféré : Mon voilier : un 590 Lanaverre de 5.90 m

Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)  - Page 7 Empty
MessageSujet: Re: Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)    Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)  - Page 7 EmptyMer 12 Sep 2018, 15:27

Bonjour à tous,

Je continue le montage de la mâture avec le mât de Misaine où j'ai eu pas mal de soucis au niveau du montage des hunes !

Bon, commençons par le commencement !

J'ai d'abord mis le navire bien droit sur sa "frite jaune", avec 2 niveaux à bulle.
Cela pour contrôler, au fur et à mesure du montage, que l'ensemble mât-hunes soit bien d'aplomb :

D'avant en arrière :

 - Photo DSCN8901 :

Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)  - Page 7 Dscn8912

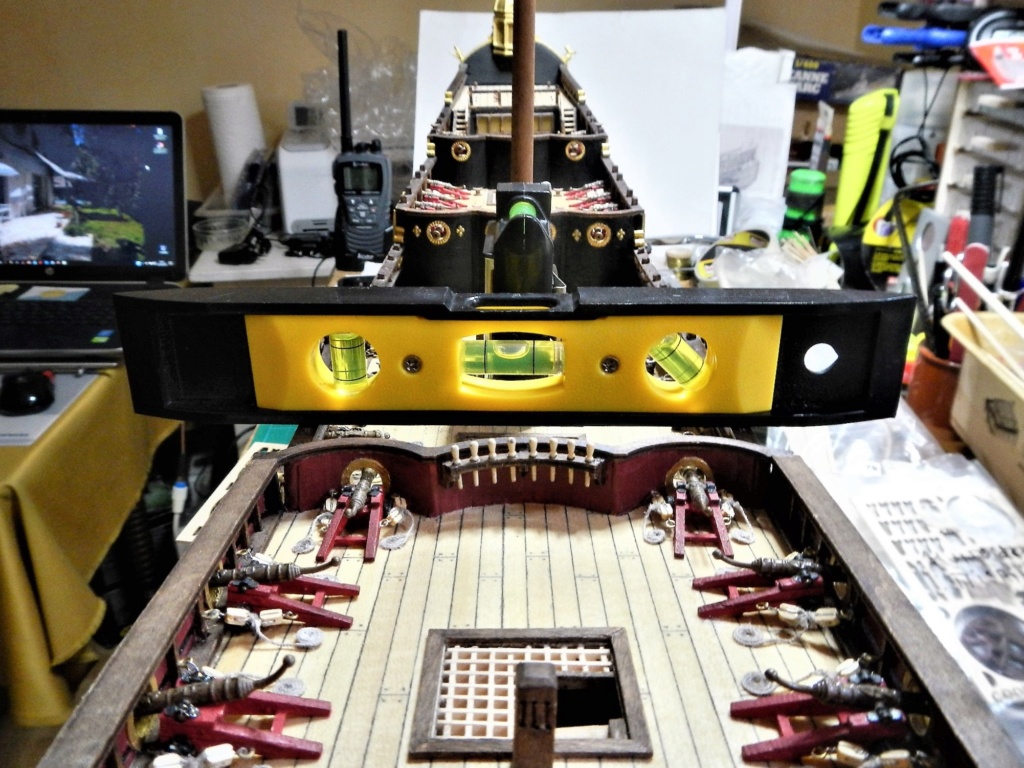

Puis de gauche à droite :

 - Photo DSCN8902 :

Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)  - Page 7 Dscn8914



Ensuite j'ai débuté l'assemblage par le collage de la hume de bas-mât (C2) avec ses 2 jottereaux.

J'ai toujours tenu compte des mesures proposées dans les fascicules.
J'ai donc marqué la position de la hune et de ses barres croisées à 36 mm du bas du chouquet (lui-même à une distance de 254 mm du pied du mât), soit à 218 mm de ce pied de mât (plus simple à marquer sur le profil.

Pour avoir une bonne perpendicularité de cette hune avec son mât, je l'ai bloqué sur la partie horizontale de ma table avec 2 pinces, et j'ai utilisé une autre pince pour bloquer le mât, bien appuyé sur la face verticale de cette table, et enfin j'ai utilisé une équerre pour tout contrôler.

 - Photo DSCN8903 :

Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)  - Page 7 Dscn8913


Vue sous un autre angle (par en-dessous) :

 - Photo DSCN8904 :

Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)  - Page 7 Dscn8915


De plus j'ai utilisé un fil à plombs (dont le poids est mon enfile-aiguille !).
Sur cette image, on remarque que le haut de ce bas-mât passe bien dans la hune, est appliqué sur la traversière arrière et s'appuie sur l'élément séparant le bas-mât et le petit mât de hune.

 - Photo DSCN8905 :

Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)  - Page 7 Dscn8917


Voici 3 images du résultat :

Vue du dessous :

 - Photo DSCN8906-bis :

Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)  - Page 7 Dscn8916


Vue sous un autre angle, toujours du dessous où l'on voit bien les 2 jottereaux collés sur les élongis (important pour la suite du montage des autres hunes !), sachant que l'avant de la hune est à gauche :

 - Photo DSCN8907-bis :

Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)  - Page 7 Dscn8918


En enfin une image vue du dessus, où l'on voit le "ton" du mât bien appliqué et bloqué par la "cale" posée entre les 2 élongis (cercle jaune), l'avant étant vers le bas :

 - Photo DSCN8908-bis :

Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)  - Page 7 Dscn8919



J'ai ensuite contrôlé le parallélisme de la hune en position sur le navire, par rapport à la ligne de flottaison, tant que la colle n'était pas totalement sèche.

Une vue large  avec les 2 équerres (Jaune en haut et rouge en bas):

 - Photo DSCN8975-bis :

Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)  - Page 7 Dscn8920


Une autre image plus proche :

 - Photo DSCN8976-bis :

Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)  - Page 7 Dscn8921




Je vais maintenant monter la hune du petit mât de hune.

Et là, les problèmes ont commencé !

En effet, suite à la construction de la hune avec le livret n°103 le 08 Septembre 2016, j'ai réalisé, aujourd'hui, qu'il n'y avait pas la pièce positionnée au milieu entre les élongis et les traversières (cercle rouge ?).

 - Photo DSCN4355-ter :

Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)  - Page 7 Dscn4310


Il n'y a donc rien pour maintenir le petit mât de hune et le mât de petit perroquet !

PROBLÈME n°1 : Ce qui m'a obligé de fabriquer cette pièce à partir de la chute en bois de cette hune (cercle jaune). Puis de creuser 2 encoches dans les élongis (cercles rouges) pour pouvoir la placer.

 - Photo DSCN8911-bis :

Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)  - Page 7 Dscn8922


Mais il faut tenir compte de la taille (diamètre) du petit mât de hune et du mât de petit perroquet pour construire cette pièce.
Le petit mât de hune doit être bloqué entre cette pièce et la barre traversière arrière.

Voici cette pièce installée.

Mais il y a un SECOND PROBLÈME avec le chouquet construit à partir des pièces CE6 et CE7 du livret n°103 avec des diamètres de 6 et 4 mm (comme indiqué avec l'image 12 en page 12 du livret n°103), ce qui est totalement FAUX car le haut du petit mât de hune est de 4 mm et le bas du mât de petit perroquet est de 3 mm, comme indiqués dans le tableau des dimensions des mâts du fascicule n°111 et traités avec ces valeurs.

Il m'a fallu, donc, réduire les trous de ce chouquet. Chose que j'ai fait avec de la colle à bois, mélangée avec de la sciure, que j'avais gardée lors de l'effilage des mâts (cercle rouge) :

 - Photo DSCN8913-bis :

Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)  - Page 7 Dscn8924


Une autre vue du chouquet et de la pièce peinte (1ère couche) :

 - Photo DSCN8914 :

Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)  - Page 7 Dscn8925


Les 2 éléments de mâture sont bien fixés après la réduction des 2 trous (après quelques petits réglages, bien entendu !) :

 - Photo DSCN8927 :

Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)  - Page 7 Dscn8923



Puis j'ai fait le même type de montage de la hune sur le petit mât de hune que précédemment, en prenant en compte la verticalité et l'horizontalité  de la pièce par rapport au sol.

Image de face du mât de misaine avec les 2 premières hunes :

 - Photo DSCN8915-bis :

Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)  - Page 7 Dscn8926


Image de côté :

 - Photo DSCN8916-bis :

Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)  - Page 7 Dscn8927



Il faut savoir que pour le moment seule les hunes sont collés, la grande sur le bas-mât, la moyenne sur le petit mât de hune, ainsi que les chouquets.

Par contre j'ai fixé, provisoirement le petit mât de hune sur le bas-mât de misaine avec un axe (cercle bleu) que je peux démonter à tout moment :

 - Photo DSCN8978-bis :

Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)  - Page 7 Dscn8932


J'ai fait de même avec le petit mât de hune sur lequel se fixe le mât de petit perroquet avec un axe du même type (cercle jaune).

 - Photo DSCN8979-bis :

Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)  - Page 7 Dscn8929


ON peut remarquer les jottereaux fixés et collés sur ces 2 hunes, sans trop de problème, en faisant attention à leur parallélisme de part et d'autre des mâts (la peinture n'est pas encore faite).

Une autre vue plus détaillée :

 - Photo DSCN8926 :

Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)  - Page 7 Dscn8930



Pour fixer ces axes, il faut bien appliquer contre la pièce du milieu dans la hune, la partie basse du mât au ras des traversières :

Un exemple avec le mât de petit perroquet :

 - Photo DSCN8919 :

Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)  - Page 7 Dscn8931



J'ai fait la même chose avec le mât de petit cacatois, mais il n'est, pour le moment pas encore fixé :

 - Photo DSCN8918 :

Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)  - Page 7 Dscn8935



Et voilà le TROISIEME PROBLEME : L'installation des jottereaux de la 3ème hune du mât de petit cacatois (en haut du mât de petit perroquet). Il y a un espace beaucoup trop grand pour qu'ils puissent être appliqués parallèlement contre le mât et posé sur les élongis.
J'ai donc été obligé de "tricher" et d'ajouter 2 petits bouts de bois rectangulaires (cercles rouges), le long des élongis de part et d'autre du trou recevant le mât de petit perroquet, pour pouvoir poser les jottereaux appliqués au mât, sinon, ils tombent dans le vide !

Une image vue du dessous :

 - Photo DSCN8925-bis :

Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)  - Page 7 Dscn8934


Une autre vue du dessus  (cercles rouges). La peinture n'a pas encore été posée :

 - Photo DSCN8930-bis :

Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)  - Page 7 Dscn8933


Voici le résultat final, sans les retouches de peinture (brou-de-noix), les jottereaux sont parallèles et bien appliqués contre le mât de petit perroquet (cercles rouges) :

 - Photo DSCN8932-bis :

Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)  - Page 7 Dscn8936



Quelques images de ce mât de misaine pratiquement monté :

A plat :

 - Photo DSCN8931 :

Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)  - Page 7 Dscn8937


De face, monté à sa place sur le navire avec le beaupré, simplement posé pour le moment, avec sa hune et son mât de perroquet de beaupré et le mât de pavillon :

 - Photo DSCN8915 :

Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)  - Page 7 Dscn8938


Et une dernière avec une vue de côté :

 - Photo DSCN8916 :

Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)  - Page 7 Dscn8939




Voilà une petite partie de la mature préparée, mais non fixée.
J'ai utilisé 28 photos pour illustrer ce montage et mes quelques soucis.

Je vais me lancer maintenant dans la réalisation du même travail avec le Grand-Mât.

J'espère ne pas avoir fait trop d'erreurs par manque de pratique et de connaissance, sachant que dans les fascicules, il y a peu d'informations précises. Tenez-moi au courant.


A bientôt.

Bonne journée.

_________________
Amitiés. sunny
Bertrand.

La vraie richesse des Glénans, ce sont les femmes et les hommes qui les animent (Devise du Centre Nautique des Glénans).

Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)  - Page 7 Dscn1911
Revenir en haut Aller en bas
Sorah
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe
Sorah

Localisation : HAUT DE SEINE (92)

Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)  - Page 7 Empty
MessageSujet: Re: Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)    Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)  - Page 7 EmptyMer 12 Sep 2018, 17:46

Bonjour Bertrand,

Je ne peux pas te dire si tu as fait des erreurs car je m'y connais bien moins que toi à ce sujet, mais ce que je peux te dire en tout cas c'est que tu as fait un super boulot !

Je suis encore bien loin de ces étapes ! Toutes ces précisions vont m'apporter énormément, donc merci Laughing

À bientôt !

_________________
Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)  - Page 7 Signat10
Revenir en haut Aller en bas
Glénans
Enseigne de vaisseau de première classe
Enseigne de vaisseau de première classe
Glénans

Localisation : France / La Teste-de-Buch la plupart du temps et le Sud-Paris (Gentilly) pour l'hiver.
Navire préféré : Mon voilier : un 590 Lanaverre de 5.90 m

Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)  - Page 7 Empty
MessageSujet: Re: Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)    Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)  - Page 7 EmptyMer 12 Sep 2018, 18:31

Bonjour William,

Merci pour tes appréciations. Ne t'inquiète pas, je ne me fais plus de soucis pour les éventuelles erreurs sur ce mât de Misaine qui est pratiquement terminé avant la pose et les haubans. De toute manière je ne devrais plus le modifier sauf "Enôôôrme" erreur vue par un collègue !

Par contre, je suis assez content de lire que cela pourra t'aider un peu dans le futur !

A très bientôt, je me remet au travail sur le Grand-Mât et ses roustures.

Bonne soirée.

_________________
Amitiés. sunny
Bertrand.

La vraie richesse des Glénans, ce sont les femmes et les hommes qui les animent (Devise du Centre Nautique des Glénans).

Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)  - Page 7 Dscn1911
Revenir en haut Aller en bas
Glénans
Enseigne de vaisseau de première classe
Enseigne de vaisseau de première classe
Glénans

Localisation : France / La Teste-de-Buch la plupart du temps et le Sud-Paris (Gentilly) pour l'hiver.
Navire préféré : Mon voilier : un 590 Lanaverre de 5.90 m

Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)  - Page 7 Empty
MessageSujet: Re: Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)    Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)  - Page 7 EmptyJeu 13 Sep 2018, 19:12

Bonsoir Michel,

J'espère que ta connexion Internet a été réparée. Merci pour les photos !

C'est vrai, c'est dommage que cette pièce était manquante, mais ça m'a occupé un petit moment pour la fabriquer et la mettre en place. J'espère ne pas avoir les même soucis pour les 2 autres mâts.

En principe les mâts des voiliers ont une certaine quête vers la poupe mais les angles sont variables d'un mât à l'autre.

Donc concernant l'orientation des mâts, j’avais fait des recherches sur différents livres et les avis sont partagés. Sur le livre de
Boudriot, ils sont verticaux, mais j'ai lu sur d'autres bouquins ou articles ou sur les forums, des infos différentes (problème, je n'ai pas noté d'où ils venaient) et j'avais écrit ceci :

Beaupré : 23,88° (par rapport à l'horizontale)
Misaine : 0°
Grand Mât : 3,69° vers l'arrière
Artimon : 5,37° vers l'arrière

Misaine : 2,5° vers l'avant
Grand mât : 1,8° vers l'arrière
Artimon : 3,5° vers l'arrière
Pour Altaya, le beaupré est à 25° par rapport à l'horizontale ?

Alors, je t'avoue que ces valeurs sont beaucoup trop précises pour moi et surtout avec nos maquettes.
Je vais donc laisser le mât de Misaine verticale ou, à la rigueur, très légèrement penché vers l'avant, si j'y arrive (ce qui n'est pas le cas pour le moment,
Et le Grand Mât et celui d'Artimon, très légèrement inclinés vers l'arrière, comme ils le sont actuellement. Mais je ne donnerai pas l'angle, n'ayant pas de rapporteur ici !

Voilà tu sais presque tout.

A très bientôt.

Bonne soirée.

_________________
Amitiés. sunny
Bertrand.

La vraie richesse des Glénans, ce sont les femmes et les hommes qui les animent (Devise du Centre Nautique des Glénans).

Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)  - Page 7 Dscn1911
Revenir en haut Aller en bas
Fred P.
Maître principal
Maître principal
Fred P.

Localisation : Grenoble
Navire préféré : Toujours celui en cours de construction

Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)  - Page 7 Empty
MessageSujet: Re: Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)    Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)  - Page 7 EmptyJeu 13 Sep 2018, 22:07

Bonjour,
Normalement dans les kits, les mâts s'enfichent dans les différents ponts jusqu'à la fausse quille et la quête est déjà prévue. Il n'y a donc pas d'angle à calculer mais seulement à fixer les hunes horizontales. L'horizontalité est définie par rapport aux lignes d'eau mais pas par rapport au pont qui est loin d'être plat. Donc quand tu poses un niveau à bulle sur le pont pour caler l'horizontalité, ça peut te conduire à des erreurs, à moins que ça soit à un endroit où le pont et pile poil parallèle aux lignes d'eau.
Amitiés.
Fred

_________________
"Les emmerdes, ça vole toujours en escadrille" J. Chirac
Revenir en haut Aller en bas
Glénans
Enseigne de vaisseau de première classe
Enseigne de vaisseau de première classe
Glénans

Localisation : France / La Teste-de-Buch la plupart du temps et le Sud-Paris (Gentilly) pour l'hiver.
Navire préféré : Mon voilier : un 590 Lanaverre de 5.90 m

Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)  - Page 7 Empty
MessageSujet: Re: Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)    Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)  - Page 7 EmptyJeu 13 Sep 2018, 22:19

Bonsoir Fred,

Concernant le pont et l'endroit où j'ai posé mon niveau, est le point, d'après moi et mes yeux, le plus parallèle avec la planche de mon bureau, mais je peux me tromper, tant pis !

Mais tu as tout-à-fait raison.

Ce qu'il faudrait, serait de mettre le bateau dans la piscine, mais il n'est, d'une part pas lesté et d'autre part, je ne sais pas si de l'eau ne risque pas de pénétrer dans la coque et l’abîmer, donc pas question !

De plus, maintenant l'eau de la piscine est à 19-20°C, donc pas question pour moi de me mettre à l'eau pour voir le niveau et je n'ai pas envie d'enfiler ma combinaison de plongée de 8 mm !!!

Concernant les mâts, tu as raison pour la position au fond du navire avec cet appui sur la fausse quille. Mais l'ouverture au niveau des ponts est relativement large et les mâts bougent légèrement à l'intérieur, ce qui fait que je pourrai positionner les mâts avec diverses inclinaisons, minimes, certes, mais possibles.

En tout cas, merci pour tes réflexions qui me permettent d'améliore mon montage. Merci.

A très bientôt.

Bonne nuit.

_________________
Amitiés. sunny
Bertrand.

La vraie richesse des Glénans, ce sont les femmes et les hommes qui les animent (Devise du Centre Nautique des Glénans).

Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)  - Page 7 Dscn1911
Revenir en haut Aller en bas
Lostiznaos
Elève officier
Elève officier
Lostiznaos

Localisation : St Hilaire du rosier 38
Navire préféré : Corvette Flower

Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)  - Page 7 Empty
MessageSujet: Re: Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)    Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)  - Page 7 EmptyVen 14 Sep 2018, 00:36

C'est toujours un boulot magnifique, un grand bravo!

Pour moi qui m'intéresse à la représentation de navires "réalistes", la discussion sur l'orientation des mâts est vraiment intéressante!

Franchement, faute d'avoir un plan d'origine très précis je ne vois pas comment on peut déterminer des "1,8 degrés" dans le monde réel et surtout les conserver sous voile!

Si on considère les effets conjuguès du vieillisement des bois dans l'environnement marin, l'effet de tension des étais et des haubans et le vieillisement de ces derniers qui survivaient encore plus mal que les bois aux croisières, je pense que l'on a une certaine marge!

Cela me fait un peu penser à l'alignement parfait des caps de mouton. Je suis bien d'accord sur le fait que c'est beaucoup plus esthétique qu'un gros bordel, mais la fonction des rides étant justement de permettre de retendre les haubans, je pense que sur un vaisseau en croisière depuis plusieurs mois le gros bordel devait être beaucoup plus près de la réalité.
Les descriptions du XVIIIème sur l'état du gréement des vaisseaux en fin de campagne sont assez apocalyptiques. C'est assez intéressant à imaginer en maquette!

Désolé de polluer ton post, si c'est trop hors sujet je suupprimerai ce passage.

_________________
Amitiés à tous
Gilles(Lostiznaos)
Revenir en haut Aller en bas
Glénans
Enseigne de vaisseau de première classe
Enseigne de vaisseau de première classe
Glénans

Localisation : France / La Teste-de-Buch la plupart du temps et le Sud-Paris (Gentilly) pour l'hiver.
Navire préféré : Mon voilier : un 590 Lanaverre de 5.90 m

Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)  - Page 7 Empty
MessageSujet: Re: Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)    Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)  - Page 7 EmptyVen 14 Sep 2018, 00:43

Bonsoir Gilles,

Ah non, surtout pas ! Tu ne pollues en rien mon dossier, au contraire, tu l'enrichis avec d'excellentes idées fort bien vues.

Donc, pas touche !!!

Bon, maintenant, je trouve que tu as tout à fait raison concernant les haubans et l'inclinaison des mâts.
C'est bien pour cela que je ferai une très légère inclinaison dans un sens ou dans l'autre et c'est tout.
Par contre pour l’alignement des caps de mouton, comme ce sera une grande première pour moi (à part ceux du "Thonier de Groix"), il ne seront peut-être pas au cordeau (mais j’essaierai de faire au mieux) et je pense que cela sera plus réaliste.

Merci pour ton exposé et continue comme cela, ça me plait !

A bientôt.

Bonne nuit.

_________________
Amitiés. sunny
Bertrand.

La vraie richesse des Glénans, ce sont les femmes et les hommes qui les animent (Devise du Centre Nautique des Glénans).

Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)  - Page 7 Dscn1911
Revenir en haut Aller en bas
Lostiznaos
Elève officier
Elève officier
Lostiznaos

Localisation : St Hilaire du rosier 38
Navire préféré : Corvette Flower

Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)  - Page 7 Empty
MessageSujet: Re: Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)    Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)  - Page 7 EmptyVen 14 Sep 2018, 15:16

Merci pour ton indulgence!

C'est vrai que cette question de l'aspect réel des vaisseaux de la marine en bois m'intéresse beaucoup, les amateurs de coques grises pratiquent beaucoup la patine, mais dans les gréements c'est encore assez peu exploré surment parce qu'il y a une ancienne et glorieuse tradition du modèle d'arsenal.
Avec mes morceaux de plastique, la question se pose plus nettement!

_________________
Amitiés à tous
Gilles(Lostiznaos)
Revenir en haut Aller en bas
Glénans
Enseigne de vaisseau de première classe
Enseigne de vaisseau de première classe
Glénans

Localisation : France / La Teste-de-Buch la plupart du temps et le Sud-Paris (Gentilly) pour l'hiver.
Navire préféré : Mon voilier : un 590 Lanaverre de 5.90 m

Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)  - Page 7 Empty
MessageSujet: Re: Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)    Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)  - Page 7 EmptyVen 14 Sep 2018, 15:54

Bonjour Gilles,

C'est vrai que beaucoup de ceux qui pratiquent le plastique avec les coques grises, font un super travail de vieillissement dont je serai bien incapable de faire !
Mais pour la voile, je considère que mon navire sortira "neuf" de construction pour sa première mise à l'eau, car, là aussi, je ne saurais pas faire des "taches" d'utilisation (je suis encore trop jeune dans le métier, et surtout, je n'ai pas envie de gâcher une maquette que j'aurai mis plus de 6 ans à construire : depuis Octobre 2013, avec 2 arrêts de 8 mois.

Mais tes réflexions sont intéressantes et je les stocke dans mes archives (on ne sais jamais, si que des fois un jour, il me prenne l'idée d'évoluer !!!).

A très bientôt.

Bonne après-midi.

_________________
Amitiés. sunny
Bertrand.

La vraie richesse des Glénans, ce sont les femmes et les hommes qui les animent (Devise du Centre Nautique des Glénans).

Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)  - Page 7 Dscn1911
Revenir en haut Aller en bas
Lostiznaos
Elève officier
Elève officier
Lostiznaos

Localisation : St Hilaire du rosier 38
Navire préféré : Corvette Flower

Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)  - Page 7 Empty
MessageSujet: Re: Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)    Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)  - Page 7 EmptyVen 14 Sep 2018, 16:16

Oui, je comprends très bien que tu ne veuille pas mettre en péril un super travail avec des essais de ce genre!

D'ailleurs je pense que cela n'aurait pas beaucoup de sens pour un vaisseau qui n'est pas présenté sur l'eau mais sur ber, je pense que cela ferait plus négligé qu'autre chose ce qui serait dommage.
!
D'ailleurs c'est pour cela que je parlais avec humour de "pollution", parce que c'était une réflexion générale de ma part pas du tout une suggestion et encore moins une suggestion.

Bonne continuation pour ta mâture!

_________________
Amitiés à tous
Gilles(Lostiznaos)
Revenir en haut Aller en bas
Glénans
Enseigne de vaisseau de première classe
Enseigne de vaisseau de première classe
Glénans

Localisation : France / La Teste-de-Buch la plupart du temps et le Sud-Paris (Gentilly) pour l'hiver.
Navire préféré : Mon voilier : un 590 Lanaverre de 5.90 m

Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)  - Page 7 Empty
MessageSujet: Re: Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)    Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)  - Page 7 EmptyVen 14 Sep 2018, 17:13

Re bonjour Gilles,

Merci pour tes encouragements.

Mais je viens de passer un petit moment sur ma "Jeep Willys" ou je présente un des 4 nouveaux fascicules reçus hier.

Je continuerai les "roustures" du Grand-Mât ce soir, je pense.

A plus.

Bonne fin d'après-midi.

_________________
Amitiés. sunny
Bertrand.

La vraie richesse des Glénans, ce sont les femmes et les hommes qui les animent (Devise du Centre Nautique des Glénans).

Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)  - Page 7 Dscn1911
Revenir en haut Aller en bas
benaben
Elève officier
Elève officier
benaben

Localisation : Belgique
Navire préféré : Ceux fait et en cours

Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)  - Page 7 Empty
MessageSujet: Re: Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)    Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)  - Page 7 EmptyVen 14 Sep 2018, 20:38

Bien l'bonjour

Je suis d'accord avec vous sur ces points.
Je pense personnellement que les maquettes sont représentées au sortir des chantiers, c'est pourquoi tout est clinquant sur celle-ci. Pourtant il y a des erreurs aussi dans cette représentation. Ne serait-ce que les canons qui sont représentés en poste de combat (canon sorti) alors qu'ils ne doivent êtres sortis qu'en cas d'attaque (donc pas au sortir des chantiers). Et d'autres encore mais moins voyantes.

Belle avancée Bertrand. Travail toujours aussi bien expliqué et réalisé.

Amitié

_________________
Benaben.
---------------------------------------------------
Celui qui veut réussir trouve un moyen.
Celui qui ne veut rien faire trouve une excuse.
Revenir en haut Aller en bas
Glénans
Enseigne de vaisseau de première classe
Enseigne de vaisseau de première classe
Glénans

Localisation : France / La Teste-de-Buch la plupart du temps et le Sud-Paris (Gentilly) pour l'hiver.
Navire préféré : Mon voilier : un 590 Lanaverre de 5.90 m

Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)  - Page 7 Empty
MessageSujet: Re: Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)    Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)  - Page 7 EmptyVen 14 Sep 2018, 22:19

Bonsoir Jean-Marc,

Merci pour ton point de vue qui va bien avec le mien.

Par contre ce que tu écris concernant la sortie ou non des canons est vrai, mais sur des maquettes, nous tenons à présenter le maximum d'objets pour nos visiteurs, même si cela ne correspond pas à la vérité !

Et merci aussi pour tes gentils mots qui me font toujours plaisirs.

A très bientôt.

Bonne nuit.

_________________
Amitiés. sunny
Bertrand.

La vraie richesse des Glénans, ce sont les femmes et les hommes qui les animent (Devise du Centre Nautique des Glénans).

Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)  - Page 7 Dscn1911
Revenir en haut Aller en bas
Glénans
Enseigne de vaisseau de première classe
Enseigne de vaisseau de première classe
Glénans

Localisation : France / La Teste-de-Buch la plupart du temps et le Sud-Paris (Gentilly) pour l'hiver.
Navire préféré : Mon voilier : un 590 Lanaverre de 5.90 m

Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)  - Page 7 Empty
MessageSujet: Re: Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)    Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)  - Page 7 EmptyLun 24 Sep 2018, 20:19

Bonjour à tous,

Une petite suite sur la préparation de la mâture de mon "SotS".

J'ai terminé les 8 plus 1 roustures du Grand-Mât : 8 avec 6 tours et 1 avec 12 tours, en faisant une vraie surliure comme pour le mât de Misaine.

Voici une vue d'ensemble de ces roustures :

 - Photo DSCN9081 :

Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)  - Page 7 Dscn9036


Une vue plus détaillée. On remarque que les "nœuds" sont tous du même côté et seront donc dirigés vers l'arrière.

 - Photo DSCN9082 :

Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)  - Page 7 Dscn9038



J'ai fait une photographie du navire avec tous ses mâts mis en place, mais très provisoirement.
Seul le mât de Misaine est pratiquement terminé mais non fixé.

L'ensemble du Grand-Mât est peint mais simplement posé à blanc, alors que le mât d'Artimon a ses "hauts" non encore peints.

Cela donne une impression de grand et surtout de haut. Il faut savoir qu'il manque les mâts de pavillons sur les 3 mâts : On en parle qu'avec le fascicule n°123, j'ai encore du temps avant leurs montages.

 - Photo DSCN9083 :

Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)  - Page 7 Dscn9037



Je m’attelle maintenant aux poulies à installer sur les hunes en suivant les quelques infos du livret n°114 et surtout du plan à l'échelle 1/1.

A très bientôt.

Bonne journée.

_________________
Amitiés. sunny
Bertrand.

La vraie richesse des Glénans, ce sont les femmes et les hommes qui les animent (Devise du Centre Nautique des Glénans).

Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)  - Page 7 Dscn1911
Revenir en haut Aller en bas
Glénans
Enseigne de vaisseau de première classe
Enseigne de vaisseau de première classe
Glénans

Localisation : France / La Teste-de-Buch la plupart du temps et le Sud-Paris (Gentilly) pour l'hiver.
Navire préféré : Mon voilier : un 590 Lanaverre de 5.90 m

Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)  - Page 7 Empty
MessageSujet: Re: Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)    Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)  - Page 7 EmptyMar 25 Sep 2018, 19:53

Bonsoir Michel,

Merci beaucoup pour ces félicitations, mais attention, il est encore loin d'être terminé !

Mais cela se fera petit à petit et sera exposé sous vitrine.

Bonne soirée.

_________________
Amitiés. sunny
Bertrand.

La vraie richesse des Glénans, ce sont les femmes et les hommes qui les animent (Devise du Centre Nautique des Glénans).

Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)  - Page 7 Dscn1911
Revenir en haut Aller en bas
benaben
Elève officier
Elève officier
benaben

Localisation : Belgique
Navire préféré : Ceux fait et en cours

Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)  - Page 7 Empty
MessageSujet: Re: Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)    Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)  - Page 7 EmptyMar 25 Sep 2018, 20:33

Bien l'bonjour

Jolie rousture

Bonne continuation avec les poulies

Amitié

_________________
Benaben.
---------------------------------------------------
Celui qui veut réussir trouve un moyen.
Celui qui ne veut rien faire trouve une excuse.
Revenir en haut Aller en bas
Glénans
Enseigne de vaisseau de première classe
Enseigne de vaisseau de première classe
Glénans

Localisation : France / La Teste-de-Buch la plupart du temps et le Sud-Paris (Gentilly) pour l'hiver.
Navire préféré : Mon voilier : un 590 Lanaverre de 5.90 m

Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)  - Page 7 Empty
MessageSujet: Re: Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)    Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)  - Page 7 EmptyMar 25 Sep 2018, 23:00

Bonsoir Jean-Marc,

Merci beaucoup pour tes gentils mots à propos de mes surliures. J'ai l'impression quand je les fabrique de traiter celles que je fais sur mon 590, mais en nettement plus petit.

Les poulies sont bien parties.

A plus.

Bonne nuit.

_________________
Amitiés. sunny
Bertrand.

La vraie richesse des Glénans, ce sont les femmes et les hommes qui les animent (Devise du Centre Nautique des Glénans).

Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)  - Page 7 Dscn1911
Revenir en haut Aller en bas
Amigo54
Second Maître
Second Maître
Amigo54

Localisation : Lorraine
Navire préféré : Hermione (pour le moment)

Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)  - Page 7 Empty
MessageSujet: Re: Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)    Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)  - Page 7 EmptyJeu 27 Sep 2018, 13:02

Superbe tout cela Bertrand ! Very Happy

Bonne continuation à toi.

A+

_________________
Chantier en cours :      Kit Hachette 1/64ème de l'Hermione
(chantier repris quand j'ai le temps)

Philippe
Revenir en haut Aller en bas
Charles Qc
Elève officier
Elève officier
Charles Qc

Localisation : Laval , Quebec , Canada
Navire préféré : La Couronne

Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)  - Page 7 Empty
MessageSujet: Re: Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)    Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)  - Page 7 EmptyJeu 27 Sep 2018, 14:09

Belle réalisation
Tu vas avoir du plaisir a compléter la mature

_________________
Charles
Québec, Canada

Soyez gentil
Mais construisez bien
Une planche a la fois
Revenir en haut Aller en bas
Glénans
Enseigne de vaisseau de première classe
Enseigne de vaisseau de première classe
Glénans

Localisation : France / La Teste-de-Buch la plupart du temps et le Sud-Paris (Gentilly) pour l'hiver.
Navire préféré : Mon voilier : un 590 Lanaverre de 5.90 m

Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)  - Page 7 Empty
MessageSujet: Re: Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)    Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)  - Page 7 EmptyJeu 27 Sep 2018, 15:30

Bonjour Philippe,

Merci pour tes gentils mots.

Je vais continuer encore jusqu'à la mi-Octobre avant de la mettre en hivernage jusqu'au Printemps.

A plus.

Bonne après-midi.

_________________
Amitiés. sunny
Bertrand.

La vraie richesse des Glénans, ce sont les femmes et les hommes qui les animent (Devise du Centre Nautique des Glénans).

Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)  - Page 7 Dscn1911
Revenir en haut Aller en bas
Ekis
Enseigne de vaisseau de deuxième classe
Enseigne de vaisseau de deuxième classe
Ekis


Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)  - Page 7 Empty
MessageSujet: Re: Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)    Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)  - Page 7 EmptyVen 28 Sep 2018, 00:59

Ton vaisseau a vraiment fière allure avec ses mâts ! Smile

_________________
Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)  - Page 7 Tete50px-56522c4 Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)  - Page 7 Signature2019-56bf89d
Revenir en haut Aller en bas
Glénans
Enseigne de vaisseau de première classe
Enseigne de vaisseau de première classe
Glénans

Localisation : France / La Teste-de-Buch la plupart du temps et le Sud-Paris (Gentilly) pour l'hiver.
Navire préféré : Mon voilier : un 590 Lanaverre de 5.90 m

Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)  - Page 7 Empty
MessageSujet: Re: Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)    Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)  - Page 7 EmptyVen 28 Sep 2018, 10:33

Bonjour Charles,

En effet, j'avoue que ce montage de la mâture m'intéresse au plus haut point. Le seul problème est que je vais être obligé de l'arrêter pendant 6 mois environ car je remonte sur Paris.

A très bientôt pour la suite.

Bonne journée.

_________________
Amitiés. sunny
Bertrand.

La vraie richesse des Glénans, ce sont les femmes et les hommes qui les animent (Devise du Centre Nautique des Glénans).

Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)  - Page 7 Dscn1911
Revenir en haut Aller en bas
Charles Qc
Elève officier
Elève officier
Charles Qc

Localisation : Laval , Quebec , Canada
Navire préféré : La Couronne

Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)  - Page 7 Empty
MessageSujet: Re: Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)    Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)  - Page 7 EmptyVen 28 Sep 2018, 15:16

Non, non, non dans les bagages la maquette faut pas se priver de bon moments. geek

Une chose que je vais tenter de faire quand je vais reprendre le montage des mats du Louis. C’est utiliser la méthode suggérer par FRANK Mastini dans son livre (Ship Modeling Simplified édition McGraw-Hill)

Il suggère de faire tout les cordages et le montage des vergues avant de monter les mats sur le navire tout les cordages relier aux mat identifier et qui pende une fois terminer il débute de l’intérieur vers l’extérieur donc moins de câblage a faire qui nuise il ne fait que les hauban de la portion basse des mats sur maquette.

Aucune idée si c’est bon ou non jamais fait comme cela.
A ce jour fait plus tôt comme Bernard Frölich dans son livre l’art du modélisme

Donc……. Ont vas voir  Rolling Eyes

_________________
Charles
Québec, Canada

Soyez gentil
Mais construisez bien
Une planche a la fois
Revenir en haut Aller en bas
Glénans
Enseigne de vaisseau de première classe
Enseigne de vaisseau de première classe
Glénans

Localisation : France / La Teste-de-Buch la plupart du temps et le Sud-Paris (Gentilly) pour l'hiver.
Navire préféré : Mon voilier : un 590 Lanaverre de 5.90 m

Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)  - Page 7 Empty
MessageSujet: Re: Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)    Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)  - Page 7 EmptyVen 28 Sep 2018, 19:30

Bonjour Gilles,

Merci pour tes félicitations.

Il est vrai que le fait de simplement poser les mâts, donne une autre allure au navire.

J'espère avancer encore un peu et de les terminer avant de passer au gréement.

A bientôt.

Bonne journée.

_________________
Amitiés. sunny
Bertrand.

La vraie richesse des Glénans, ce sont les femmes et les hommes qui les animent (Devise du Centre Nautique des Glénans).

Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)  - Page 7 Dscn1911
Revenir en haut Aller en bas

Construction du "Sovereign of the Seas" (SotS) au 1/84 (Partie 3)
Revenir en haut
Page 7 sur 10Aller à la page : Précédent  1, 2, 3, 4, 5, 6, 7, 8, 9, 10  Suivant

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
La Royale Modélisme :: CHANTIERS NAVALS :: ARSENAL GREEMENTS-
Sauter vers:
