HMS Terror (OcCre 1/65°) montage pour notre partenaire par Pipr

Belle avancée, tu devrais bien t'en sortir avec les vidéos.

C’est le maquettiste qui est super bon
Ou OcCre ont fait un bon kit.

Tu évalue le modèle

Bonjour,

Merci pour ces commentaires.
Le Kit "Occre" est vraiment bien fait, la documentation du kit est un peu légère mais avec la vidéo en ligne, ça aide beaucoup.
Les matériaux fournis sont de bonne facture.
Dommage que l'ordre de construction n'est pas le même entre la vidéo et la doc mais on s'en sort sans problème.

Pierre

Bonjour,

Je passe au blindage de la coque.

Marquage des plaques à découper

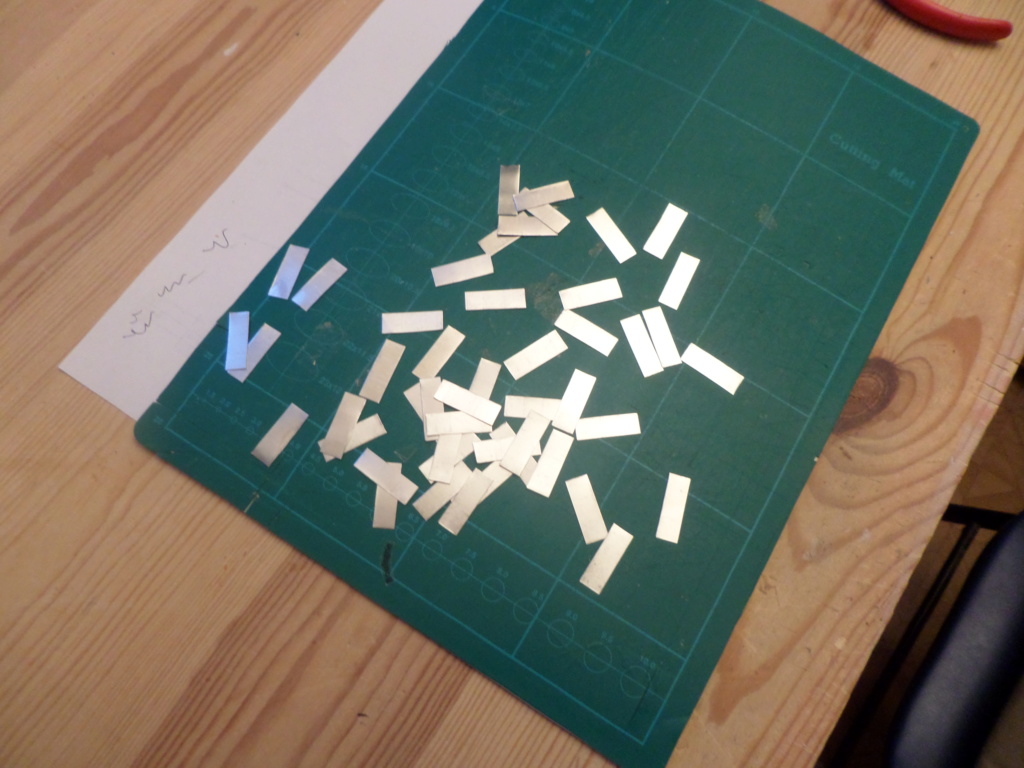

Découpes des plaques


Voila le résultat, assez de plaques pour blinder un coté de la coque.

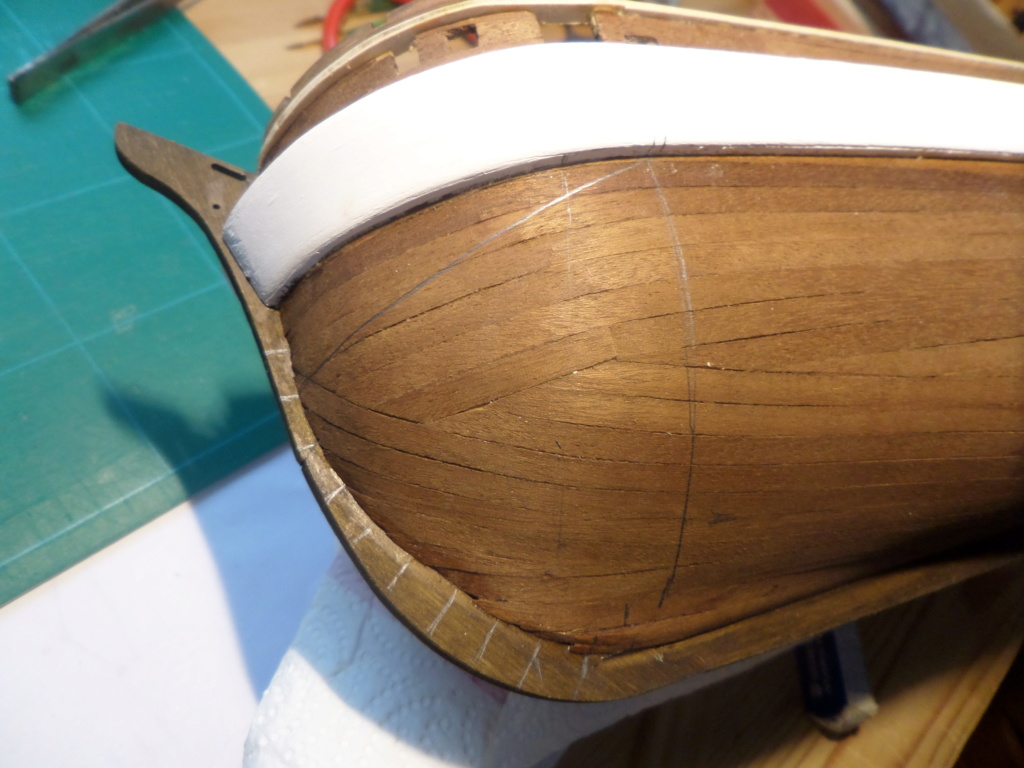

Les premiers traits de traçage de la coque


Traçage terminé. Je conseille d'utiliser une baguette fine plutôt qu'un réglet comme indiqué sur la notice et la vidéo.

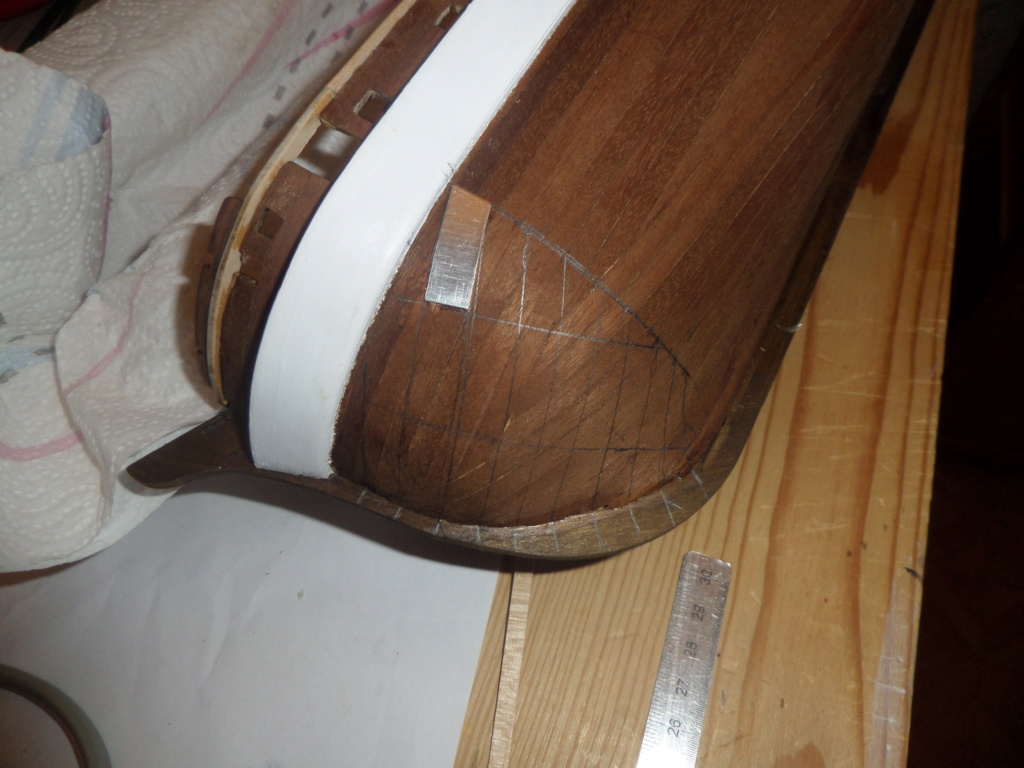

Collage de la première plaque.

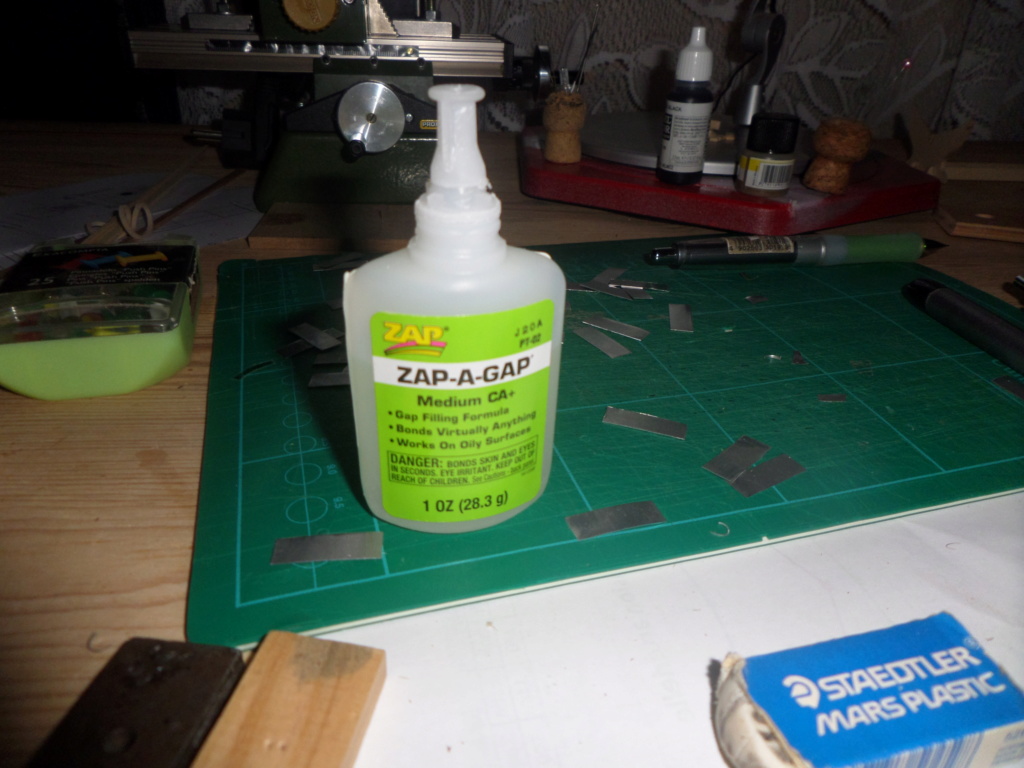

Je n'utilise pas la colle néoprène mais la colle ci-dessous. J'ai ainsi le temps de bien positionner la plaque avant qu'elle ne colle vraiment.

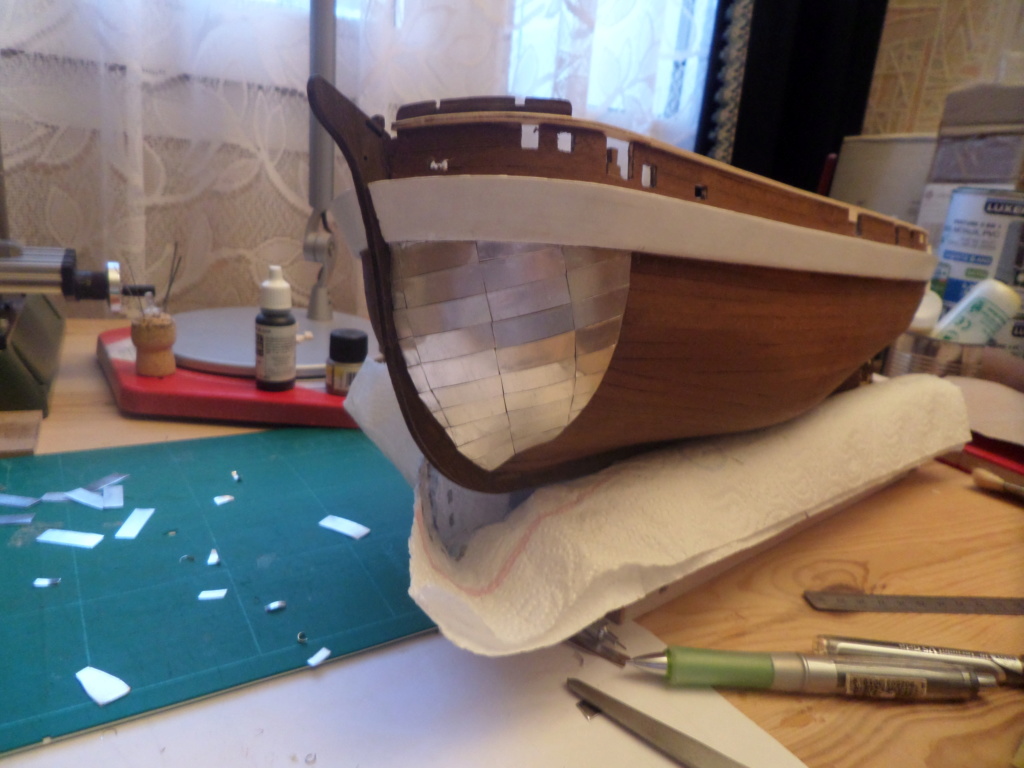

Voila ce que ça donne. çà va être long


Bonne journée.

Pierre

J'ai un peu de mal a comprendre le sens de pose de ton blindage,c'est celui préconisé par la ou tu te réfères a une pose historique ?.

Démat
tu ne fais pas des marques de rivetage?

Bonjour

ofencer29350 a écrit:

J'ai un peu de mal a comprendre le sens de pose de ton blindage,c'est celui préconisé par la ou tu te réfères a une pose historique ?.

"Occre" préconise de commencer tout en haut, moi je préfère commencer sur une ligne pleine, ensuite je ferais le haut.

Miel a écrit:

tu ne fais pas des marques de rivetage?

Non Occre demande de ne pas améliorer le kit donc comme c'est posé comme ça sur la notice, pas de rivetage.
Le tout sera peint en noir après.

Pierre

Bonjour,

Offencer29350, si tu parles du collage en biais, c'est ce qui est indiqué dans la notice et les vidéos du Kit.

Oui Serge, tu sais de quoi je parle avec la colle contact. Tu as eu pas mal de déboire avec.

Pierre

Bonjour,

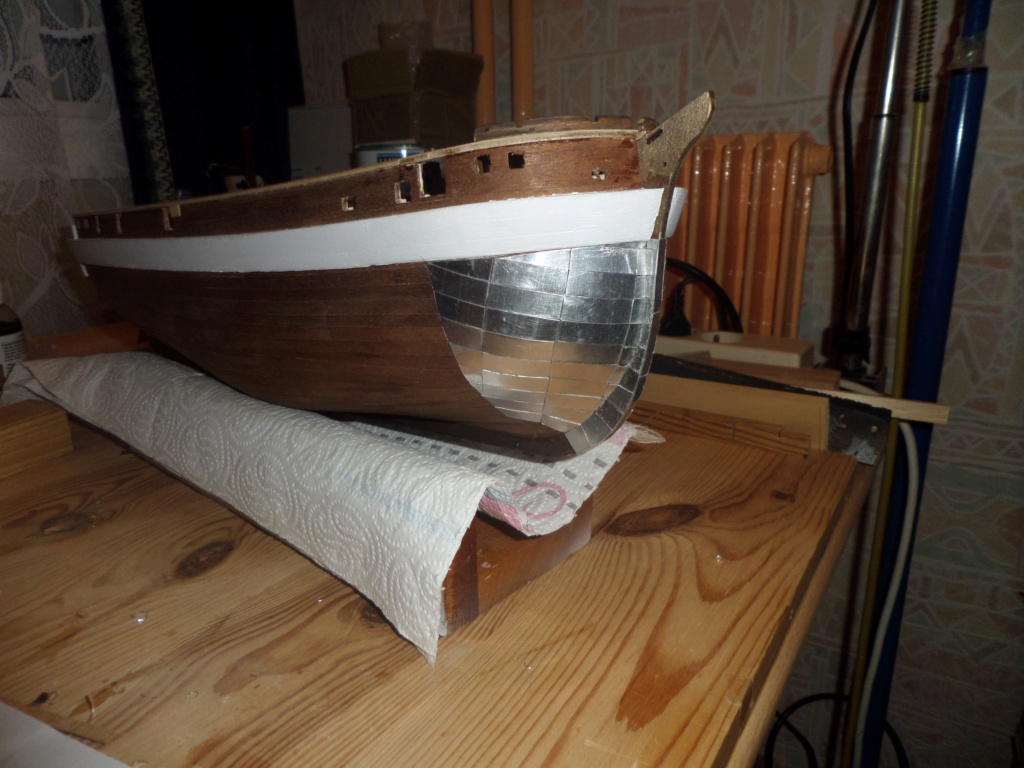

Première demi-coque blindée.




Il ne me reste plus qu'à attaquer l'autre coté.

Pierre

Belle avancée, la feuille d'alu semble assez épaisse.

Bonjour à tous,

Voici la suite.
Deuxième coté.


C'est pas forcément évident de photographier ce blindage, ça brille.
Blindage terminé.






Il me reste à poncer le blindage et la coque pour peindre le tout en noir.

Pour moi, la notice aurait dû indiquer cette opération aurait dû de faire bien plus tôt, Juste après le double bordage.

D'ailleurs ce double bordage, était-il vraiment utile si c'est pour le peindre en noir?
Je ne manquerais pas de faire remonter ces remarques à notre partenaire.

Pierre

Bonsoir Pierre,

ça lui donne fière allure et la réalisation est de qualité.

Amitiés,

Thierry

Merci pour vos commentaires.

Amicalement.
Pierre

Bonjour à tous,

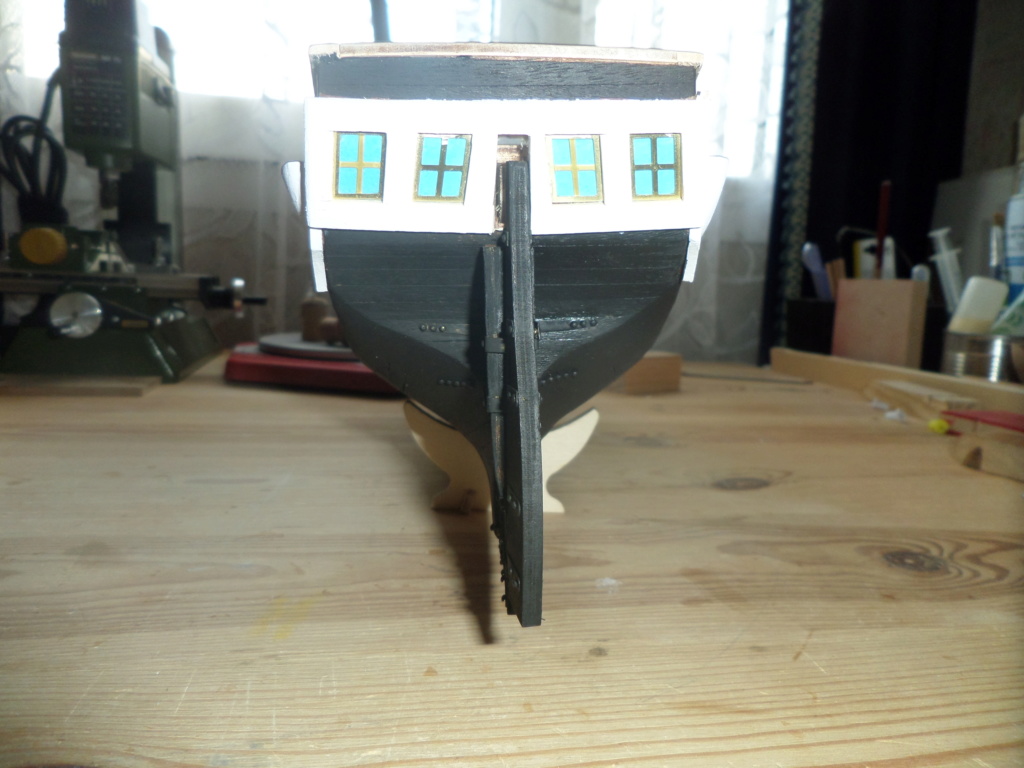

Voila la coque peinte en noire. Je ne suis pas mécontent du résultat.









Peut-être encore deux ou trois retouches ça et là puis je passerais un vernis mat pour protéger la peinture.

Pierre

Voila un beau résultat.

Merci les amis pour vos encouragement.

Pierre

Sa avance bien et le résultat = les efforts mis

Cet été Parc Canada retourne plongé sur l’épave, j’espère qu’ont vas avoir de bonne photo de la coque pour l’instant ont est pas trop gâter

Bonjour à tous,

Merci pour ces commentaires.

L'ancien a écrit:

Toutefois es-tu sûr qu'il était blindé à l'acier et non au cuivre, c'est une vrai question car je ne sais pas !

Ce montage se fait dans le cadre du partenariat et on m'a demandé de construire la maquette sans chercher à la personnaliser ni à l'améliorer. Donc je n'ai pas fait de recherche là dessus et je me contente d'utiliser les matériaux fournis.
Désolé mais je ne peux te répondre.

Pierre

Oui Mike, les plaques étaient inclus dans le kit.

Pierre

Bonsoir,
Je crois bien que le blindage était effectivement en fer, pour résister à la glace. Le cuivre c'était pour protéger la coque des tarets qui ne vivent que dans les mers chaudes. Ce n'était pas vraiment la destination de l'expédition Franklin
A+
Fred

Bonjour,

Merci Fred pour ces précisions.

Pierre

Bonjour,

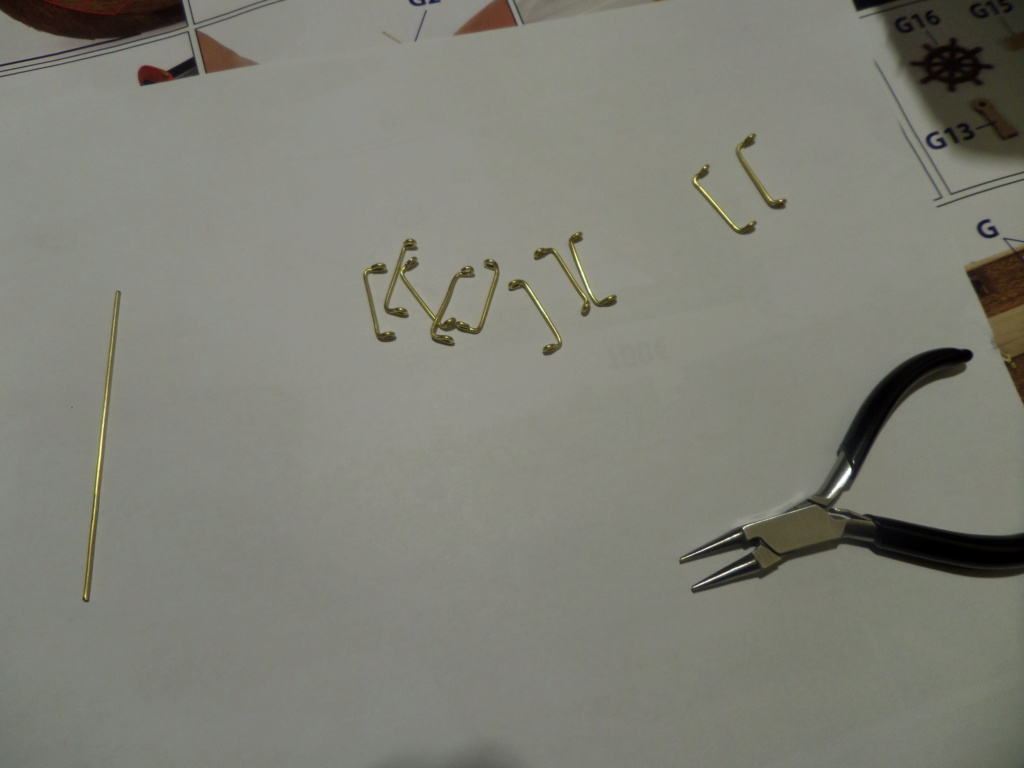

La coque terminée, je commence à travailler sur les cadènes. Il y en a 70 à faire pour l'instant je me suis arrête à 12.



Attention, la notice indique une longuer de tige de 28mm, cela dépend du renfort de coque pour moi il a fallu 32mm.

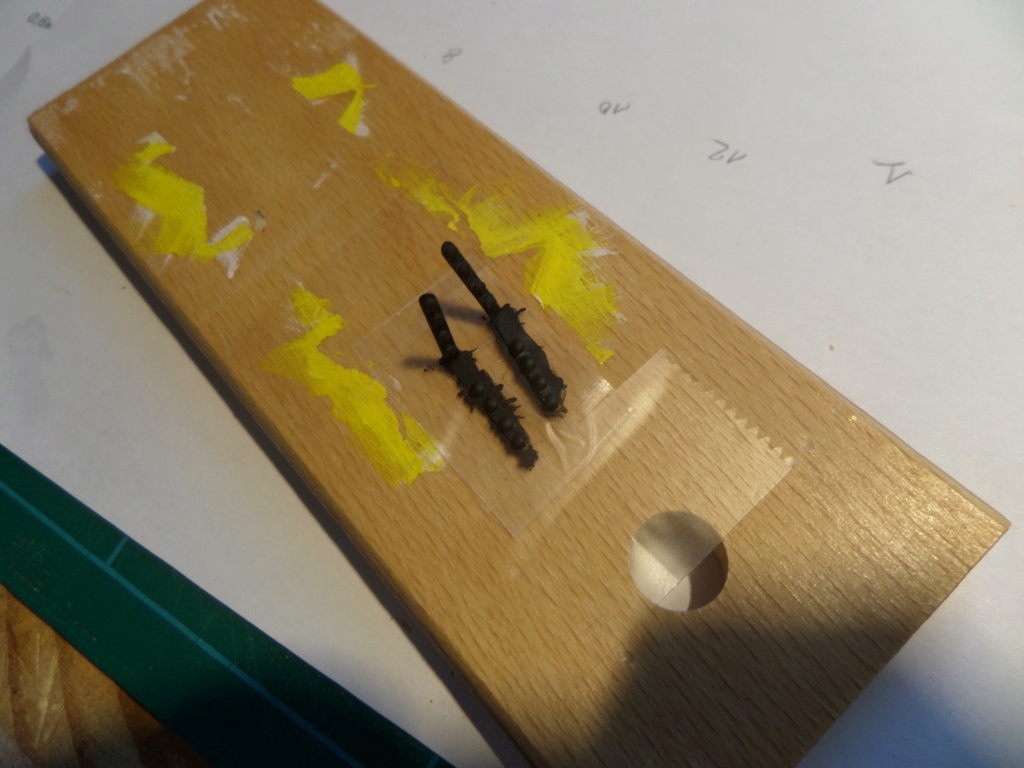

Ensuite les cap de mouton.
Là encore, la notice spécifie 20mm pour le fil qui l'entoure auxquelles on doit faire une épissure.
Voilà ce que ça donne




En réalité, il faut au minimum 30 mm. D'ailleurs, sur la vidéo, on voit que la persionne utilise environ 40 mm, mais pour moi, 30 mm siffisent.




Je regrette que la notice ne donne aucunes informations sur les mesures pour la mises en place des cadènes. Je pense qu'il serait bien d'avoir un patron de pose pour l'ensemble des cadènes.
Pour ma part, j'ai scanné la photo de la notice, puis je l'ai mis à l'échelle 1. Je vais ensuite imprimer l'ensemble et me faire un patron de pose.

J'ai bien sûr fait remonté tous ces remarques au support technique de Occre.

Bonne journée à tous.
Pierre

Bonjour,

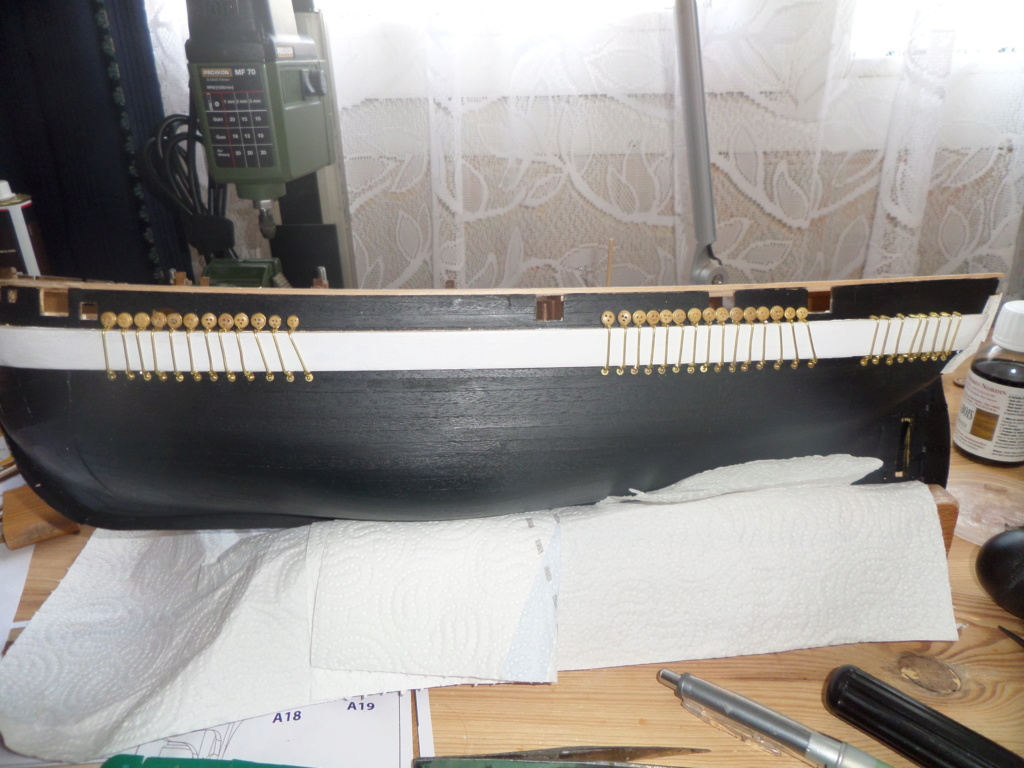

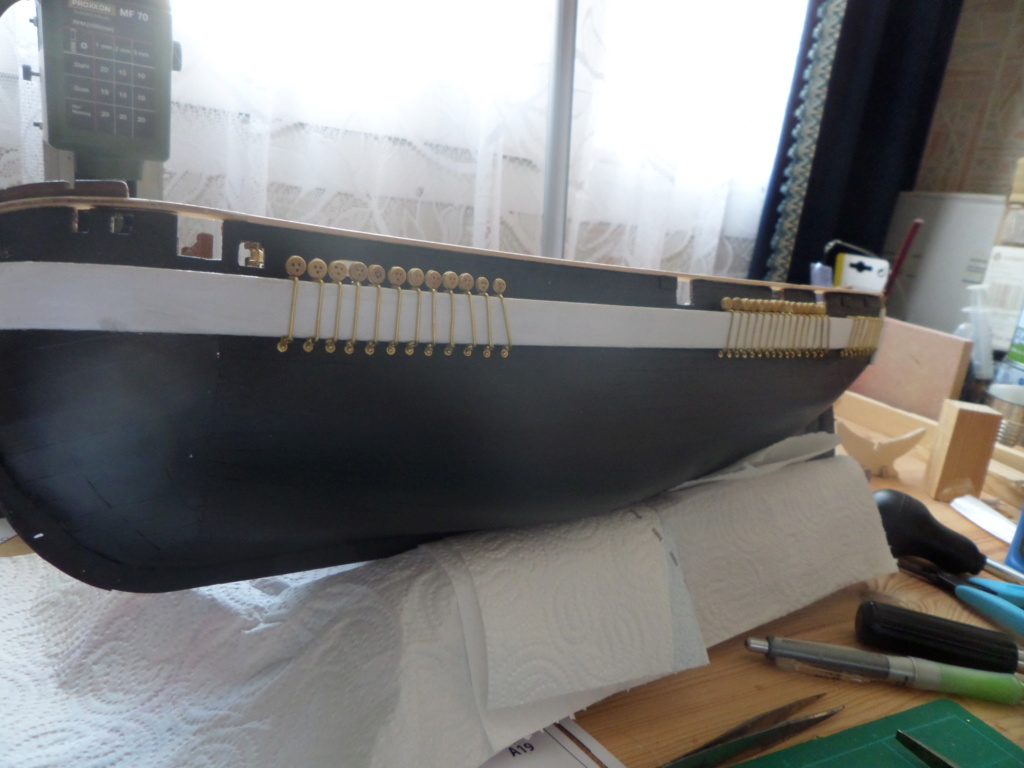

Voila les premières cadènes de posées.


J'ai fait un patron à partir de la photo remise à l'échelle.


J'ai ensuite reporté les marques directement sur la maquette


Plus que 63 à faire

Pierre

L’art d’interpréter les instructions
Juste cela sa demande de l’expérience
Les manufacturiers tourne les coins ronds trop souvent
Et comme mentionner précédemment ceux qui dessinent les modèles ne sont pas nécessairement des pros de la maquette

Superbe ta maquette Pierre

Bonjour,

Oui, mais Occre a une démarche intéressante car ils me demandent de leur remonter toutes mes remarques.
Cela à l'air de les intéresser, dans ce cas, j'attends leur retour à mon message. J'ai juste eu un mail me disant qu'ils allaient étudier la demande.

D'autre constructeur ne se souci pas des remarques que l'on peut faire donc soulignons leur démarche.

Pierre
