Bonjour à tous,

Dans le cadre du partenariat avec la société OCCRE, je suis en charge du montage de ce kit. Je vais donc faire un pas à pas de ce montage en faisant mes remarques sur les différents aspects  de ce kit et de son montage.


Je ne ferais pas une revue du contenu puisque cela a déjà été fait par Miel ICI
Je confirme qu’à l’ouverture de la boîte, on devine un kit de bonne qualité. Les pièces et matériaux fournis ont l'air de très bonne facture.



La documentation de montage est fourni au format A3 ce qui n’ai pas gênant et surtout cela permet d’avoir des plans complémentaires bien lisibles.
On trouve un petit historique du bateau.


Si vous voulez en savoir plus vous pouvez lire l’historique à cette adresse : ICI
Le guide de montage en texte est assez succinct car il tient sur une face d’une page A3 mais comme celui-ci est complété d’une guide de montage en images très détaillés, ça ne pose pas de problème.

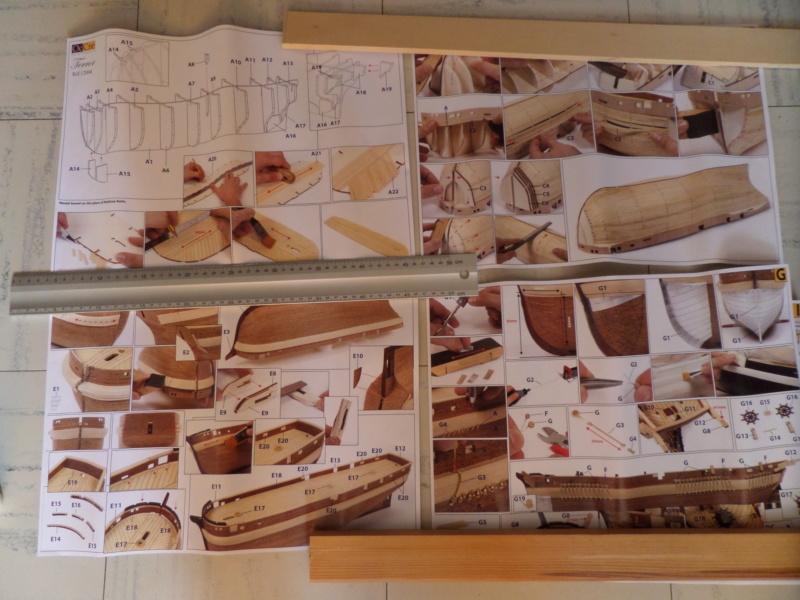

En exemple voici quelques feuilles


De plus chez Occre, vous avez accès à une aide en ligne sous forme de vidéos qui ont l’air d’être très bien réalisées ICI

A première vue c’est donc un kit parfait pour les débutants et autres.
Dès demain, j’attaque le montage proprement dit en suivant au mieux le guide de montage .

je penses que cela va être une aventure très intéressante.

Pierre

Démat
Bon courage pour ce montage

Bonjour Pierre,

je suis sur que ce sera une belle réussite.

Amicalement,

Thierry

Super chantier , a suivre  a+

Montres nous à quoi ressemble cette Terror !

Bonjours à tous,

J'ai juste marqué les pièces (cause match de l'équipe de France).
L'ensemble des pièces sont de bonne qualité.

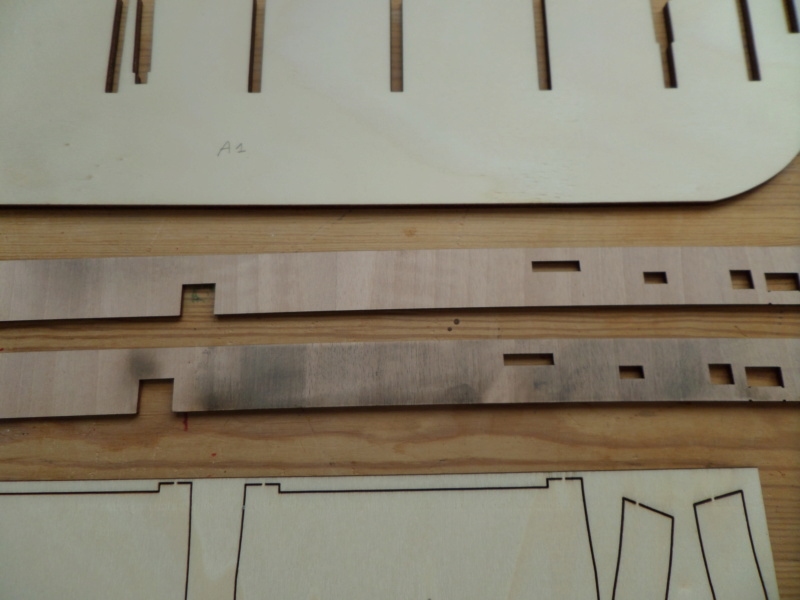

Seul bémol les pièces B2 ci-dessous pour faire les pavois. Elles portent d'importantes traces de brulure et même après un petit ponçage ces pièces restent marquées comme vous pouvez le voir.
surtout que ces pièces seront juste teintées, j'ai peur que cela ne se voit.


Je vais contacter le service technique pour leur signaler et voir ce qu'ils me propose.
Je vous tiens au courant bien sûr.

Pierre

Bon je continu un peu.
Découpe des couples et montage à blanc pour voir comment ça s’emboîte.


Ça s’emboîte parfaitement sans presque pas de jeux


Je vous conseille également de mettre le pont à blanc pour voir s'il y a des ajustement à faire.
Cela ne se voit pas forcément sur la photo mais il y a un petit ajustement à faire sur l'encoche du pont au niveau du couple 6.


Quelques petits coups de lime et c'est parfait.


Mon impression de qualité se confirme. Les pièces sont parfaitement ajustées et c'est un plaisir rien que de faire ce montage à blanc.

Prochaine étape, le collage des couples.

Pierre

Bonsoir,
Juste une petite remarque au passage : est que ce sujet ne serait pas plus à sa place dans "ARSENAL GREEMENTS" ?
Bon courage pour la suite.
Amitiés.
Fred

Fred P. a écrit:

Juste une petite remarque au passage : est que ce sujet ne serait pas plus à sa place dans "ARSENAL GREEMENTS" ?

Je suis d'accord, et peut être en laissant un sujet marqueur dans section Partenariat OCCRE ?

Bonjour à tous,

Pour le changement de place, je veux bien mais je ne sais pas faire, donc si quelqu'un veux bien m'expliquer, je le fait sans problème.

OK merci Serge de ton aide, à première vue je pensais que les deux cotés étaient visible. Donc OK je placerais le coté sali à l'extérieur. Merci de me faire bénéficier de ton expérience.

Amicalement.
Pierre

Merci l'ancien.
J'ai décidé de suivre au plus prés le guide de montage et de plus comme il n'y a pratiquement pas de jeu et que je poserais le pont avant de faire le bordage, il n'y a pas de risque.

Pierre

Bonjours à tous,

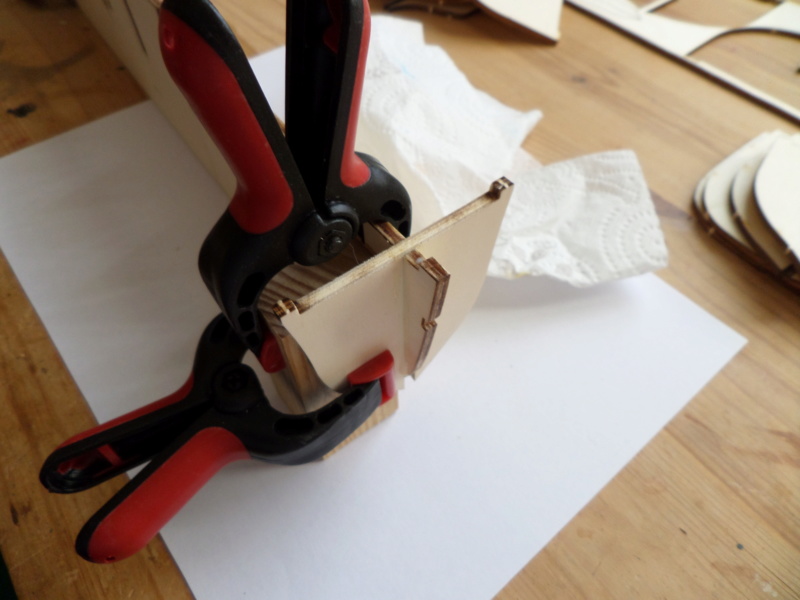

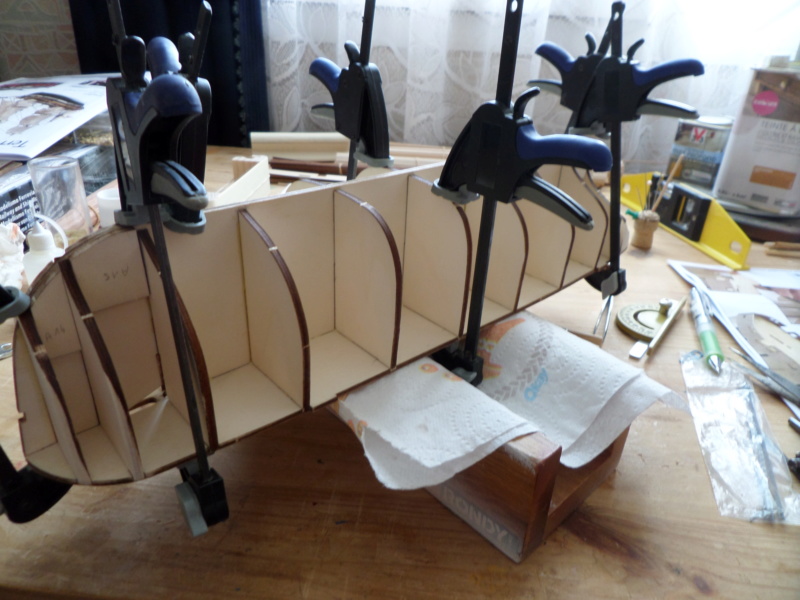

Collage des couples.




J'ai commencé simultanément à l'avant et à l’arrière pour gagner du temps.



Mon conseil : pour être certain du bon positionnement des couples, après chaque couple collé, je remets en place le ponts pour m'assurer que ça s’emboîte bien. Ayant très peu de jeu, je n'ai pas rencontré de problème.




Une vue d'ensemble


Ça y est tous les couples sont collés et le pont se positionne parfaitement.
C'est un vrai plaisir.


Collage des renforts. Quelques coups de limes on été nécessaires pour faire entrer une pièce. Pour les autres pas de problème.



Mon conseil : Pour le collage des pièces 18, je suggère de laisser le pont en place pour positionner et coller ces pièces.




Ca y est, le "squelette" et terminé. Le pont est toujours posé à blanc bien sûr.


Etape suivant l'habillage du pont. J'ai utilisé, comme à mon habitude de la colle à bois. Je n'avais pas de colle néoprène de dispo pour tester cette solution. De toute façon je préfère l'utilisation de la colle à bois qui permet de repositionner les pièces ce qui n'ai pas le cas de la colle néoprène qui colle vraiment immédiatement.

ATTENTION : toutes les baguettes n'ont pas forcément la même largeur donc quand on ajoute un petit morceau de baguette pour finir la longueur, on peu avoir des surprise.



ATTENTION : Pour les baguettes en épis, dans la documentation, on nous donne un patron, ce qui est très bien allez-vous me dire, mes ce patron n'a pas les bonne dimensions.
Je penses que cela vient justement du fait que les baguettes n'ont pas toutes la même largeur.
De plus je ne suis pas pour le fait de couper toutes les baguettes à l'avant car justement on peut avoir des surprises.


Sur la vidéo de montage, on voit la personne mettre la baguette sur le patron est couper comme ça à main levée si j'ose dire.

Mon conseil  : pour avoir un angle de coupe constant, il suffit de se fabriquer ce petit outil. Deux baguette de 1 x 1 mm pour guider la baguette à couper.
On enfile le patron entre ses 2 baguettes et on fait un trait de scie.
Ensuite, il suffit de placer la baguette à couper dans ces guides et de les couper avec une lame de rasoir ou autres.


Je coupe en biais puis je viens présenter la baguette à l'endroit où elle doit être collée et je coupe en laissant un peu de jeu.
Comme ci-dessous.

Ah oui, j'ai oublié de vous dire, sur les vidéos, ils font le calfatage après avoir collée toutes les baguettes.
Ils tracent des traits de crayons entre les baguettes. Moi j'avais déjà expérimenté cette méthode et ce n'était pas terrible.
J'ai donc fait comme à mon habitude, J'ai passé un crayon de papier 2B sur l'une des tranches de chaque baguettes avant même de faire mes découpes.


C'est un peu long à faire mais c'est joli je trouve.


Plus que l'autre moitié. Je m'y remets juste après avoir fini ce post.


Pour info, j'avais contacté le support technique de Occre pour leur signaler le problème de mes pavois salis.
J'ai reçu une réponse assez rapidement qui me proposait de m'envoyer d'autre pièce. Comme notre ami Serge m'a dit qu'il suffisait de mettre le coté salis à l'extérieur, j'ai refusé cet envoi bien sûr.
Mais cela est de bon aloi en cas de problème, ils n'hésitent pas à nous envoyer d'autres pièces. Bravo de Service technique.

Bon c'est tout pour aujourd'hui.

Pierre

Démat
 Bon pas à pas avec les points positifs et négatifs Bonne suite

Bonjour,
J'ai l'impression que tes pièces A18 (et A19) sont collées un peu trop haut pour pouvoir donner au pont le bouge nécessaire. Sur le couple précédent, on voit que le pont ne plaque pas bien aux couples.
C'est peut-être un effet de la photo.
Amitiés.
Fred

Bon montage

Bonjour,

Merci pour vos commentaires.
Fred P. le pont est juste posé c'est ce qui t'explique qu'il n'est pas parfaitement plaqué sur les couples.
De plus sur ce kit, ce qui est super, c'est qu'il y a des ergots de positionnement pour toutes ces pièces.

Au fait, suite des pièces brûlées, le Support technique a décidé me m'envoyer des pièces de rechange même en ayant dit que je les placerais à l'extérieur.


Donc Bravo le support Occre.

Pierre

Bonjour,

J'ai terminé de latter le pont.


Comme vous voyez, il y a un problème de teinte avec les baguettes. Je n'ai vu la différence que lorsque j'ai pris la photo.
J'ai regardé dans les baguettes restantes si je pouvez trouver des baguettes de la même teinte mais non, il ne reste plus que des baguettes pâles.
Normalement le pont est juste passé au fond-dur transparent, je ne sais pas comment faire pour uniformiser la teinte.
Avez-vous une idée ?
Je vais poser la même question au support de Occre.

Pierre

Re Bonjour,

Voila la suite,
Traçage des lattes au crayon


Marquage des lattes au cutter droit.


Je repasse un crayon 2B dans les interstices.


Un ponçage léger estompe pas mal les différences de teinte.


Mis en position du pont à blanc, ça s'emboîte toujours parfaitement.


Quelques photos supplémentaires




Bon dimanche.

Pierre

Bonjour,

J'ai passé le pont au fond dur, il me semble que les différences de teintes ceux sont estompées.
Le support de Occre, toujours efficace et à l'écoute, me propose de m'envoyer un pont et des baguettes pour refaire le pont.
Mais est-ce vraiment nécessaire de tout refaire ?




Qu'en pensez-vous ?

Merci pour vos avis.
Pierre

A mon avis lorsque que tous les détails seront posé sur le pont cela ne se verra plus.

Démat
  J'aurai teinté, avant le fond dur, en chêne  les lattes plus claires sur tribord arrière

Cela me paraît bien, peut-être un léger passage à la laine d'acier 0000.
Amitiés.
JPG

Bonjour,

Merci pour vos réponses.
Je vais passer la laine d'acier 0000 comme tu l'as conseillé JPG.

Pierre

Bonsoir Serge,

Merci pour ce conseil.

Amitié
Pierre

Bonjour,

Quelques nouvelles de mes essais.
 Après plusieurs ponçages et tests avec  différentes teintes, je ne suis pas arrivé à quelques choses de propre. J'ai donc demandé au support Occre l'envoi d'un nouveau pont et d'un jeu de baguettes comme il me l'avais déjà proposé dans un mail du 02/07.

Quelques photos de mes essais.

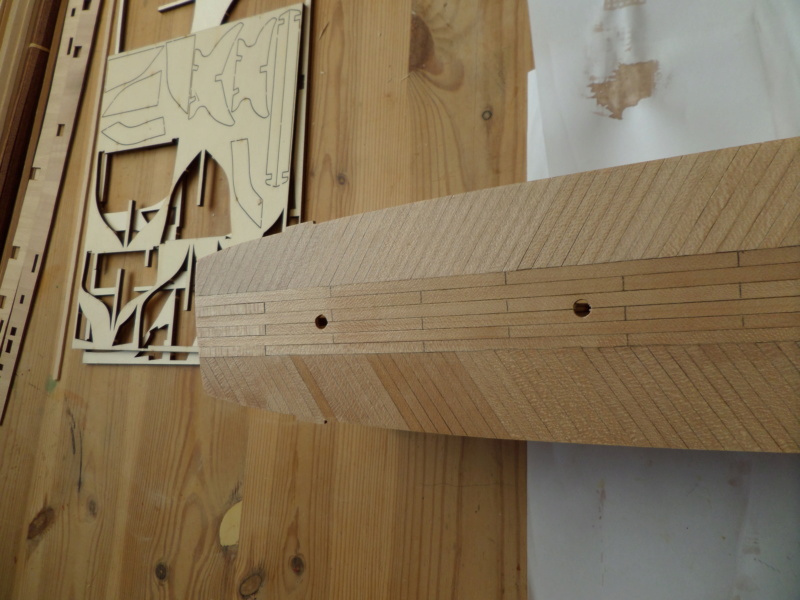

Ponçage du pont + teinte de chêne clair sur les baguettes posant problème.

De long on ne voit pas bien mais de près il y a de méchantes traces et ce ne sont pas des traces de colle.



Donc reponçage et test avec une teinte châtaignier Pour les lattes à l’arrière c'est pas mal mais pour les autres, je n'ai pas réussi. De plus la teinte et trop fonçée. J'ai tellement poncer qu'il n'y a presque plus d'épaisseurs de latte.


Le support Occre n'a envoyer un mail vendredi avec un numéro de suivi d'un colis, je penses qu'il s'agit des pavois + 2 cales à poncer pour me permettre de les tester. Je vous ferais un topo la-dessus également.
Super merci beaucoup.

J'ai un petit reproche au support Occre, vu qu’apparemment il y a plusieurs personnes qui s'appellent Xavier chez eux (la différences des contenus sur les mails est flagrante), je leur conseillerais de garder l'historique dans les mails envoyés car on reçoit des réponses dans le désordre et j'ai parfois un peu de mal à suivre.

Le fait que plusieurs personnes interviennent n'est pas un problème en soit mais il faudrait un peu plus de synchronisation et de suivi dans les réponses.

Pour le pont par exemple, un premier mail du 02/07 me dit qu'ils sont près à m'envoyer un pont et des lattes et après les autres mails suivant n'en parles plus alors qu'on traite le même sujet.

Bref j'attends leur confirmation de l'envoi de ce pont pour pouvoir poursuivre.
Je tiens à préciser qu'à part ce petit problème de synchronisation des mails, je remercie Xavier (ou l'équipe du support Occre ) pour son implication car c'est vrai qu'entre le pavois et le pont, je les mets à dure épreuves mais c'est dans ce cas que l'on voit à qui ont à affaire. Bravo.

Je vous tiens au courant de la suite bien sûr

Pierre

Bonjours,

Je devrais recevoir le colis en fin de cette semaine, donc bientôt.
Je ne sais toujours pas ce que contient le colis et n'ayant pas eu plus de nouvelle du support Occre (à part un mail qui me demandé la date de livraison du colis??), j'ai décidé de faire un dernier essaie même si l'épaisseurs des lattes et, après tout ces ponçage très fine.

J'ai donc tout reponcer à blanc et j'ai passé un vernis mat chêne doré et le résultat est pas mal du tout donc je vais rester comme ça.



Voila, maintenant, j'attends le colis pour travailler sur les pavois.
Je vous tiens au courant bien sûr.

Pierre

C'est sûr qu'en voyant cette dernière mouture, tu ne pourras pas vraiment obtenir mieux en recommençant, je pense...

Bonjour,

Je viens de recevoir le colis.


Le contenu :
Les 2 pavois, très propres, aucune trace de laser
Les 2 cales à poncer promises, je les testerais en cour de montage pour vous dire ce que j'en penses.
Une jeu de baguettes en plus.

Merci à Occre pour cet envoi.

Pierre

Démat
 super S.A.V!

Bonjour,

Collage du pont.

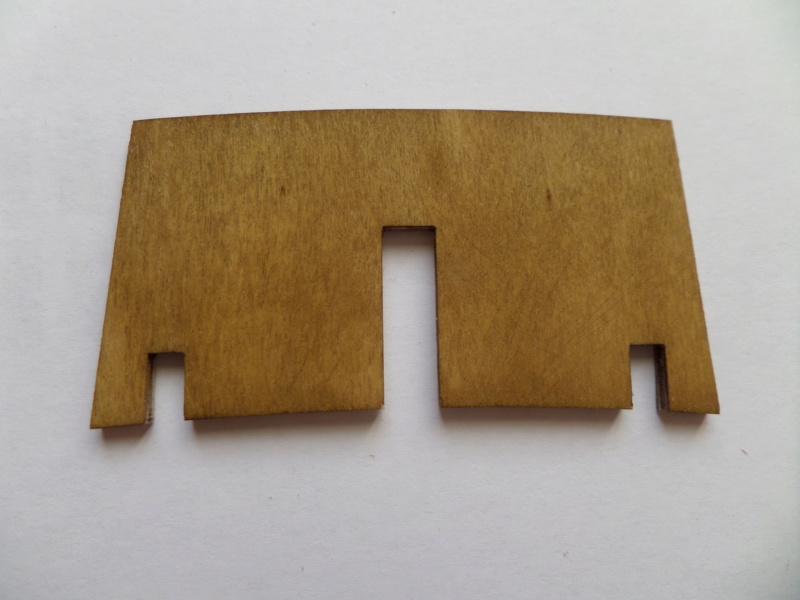

Teinture du tablier arrière en chêne moyen.


Mise en place du tablier arrière.


Voila pour aujourd'hui.

Pierre

Merci Mike.

Pierre

Bonjour,

Petite avancée du jour.
après le cintrage des pavois, test à blanc


Teinture sur la face intérieure.


Voila, maintenant j'attends que ça sèche pour la mise en place.

Pierre

Bonjour,

Mis en place des pavois.


Cette mise en place est grandement facilité gràce à des ergots de positionnements sur les cotés du pont et les encoches dans les pavois.




Après cela, il faut équerrer les couples.

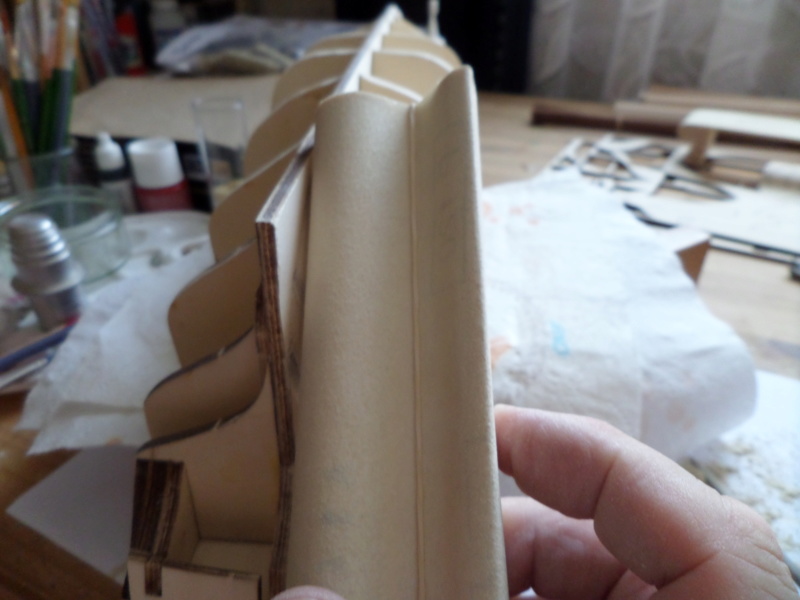

J'en profite pour tester l'une des cales à poncer envoyé par Occre.



Je trouve que la forme est très bien étudiée pour faire les arrondi rentrant.


La longueur permet d'attaquer plusieurs couples en même temps


Je trouve que j'ai fait du bon travail avec cette cale à poncer. Pour ma part, je vous la recommande.


Vous pouvez en juger sur ces photos.

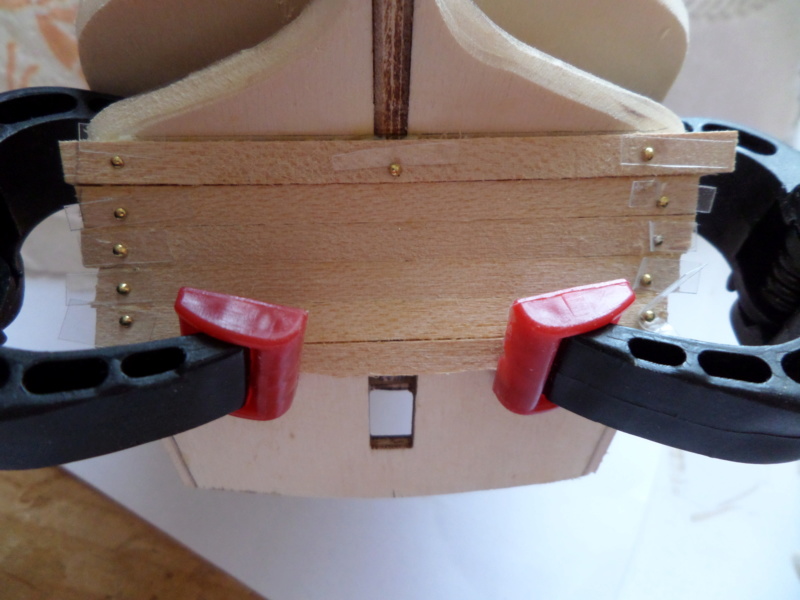

Après le ponçage, on passe à l'habillage arrière de la coque.
Comme il y a un double bordage, je suis les indication du guide de montage et j'utilise les petits clous fournis pour le maintient des pièces.
Un petit truc, pour facilité l'extraction des clous, une fois la colle sèche, j'ai découpé des petites bandes de rhodoide.

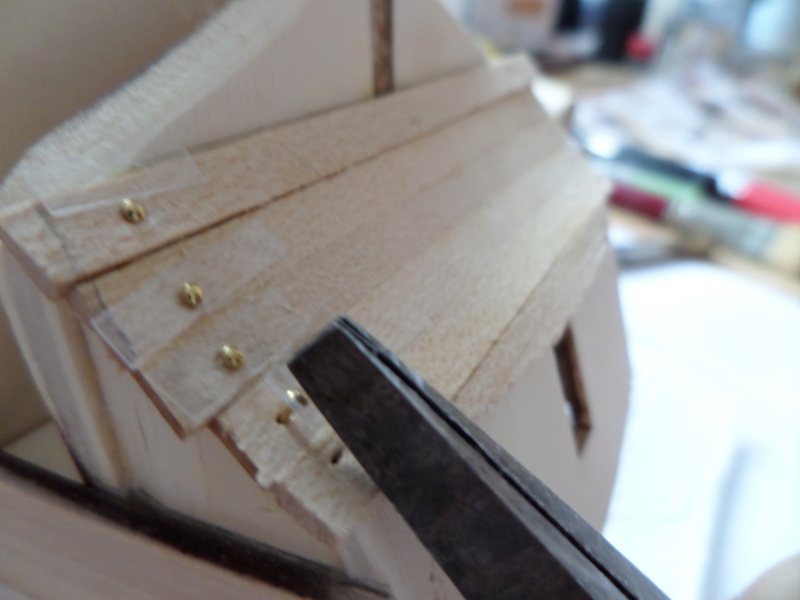

Pour extraire les clous, on utilise une pince pour attraper le rhodoide et on tire.


Une fois la colle sèche et tous les clous enlevés, j'utilise de nouveau ma super cale à poncer.


La aussi le résultat est pas mal du tout.

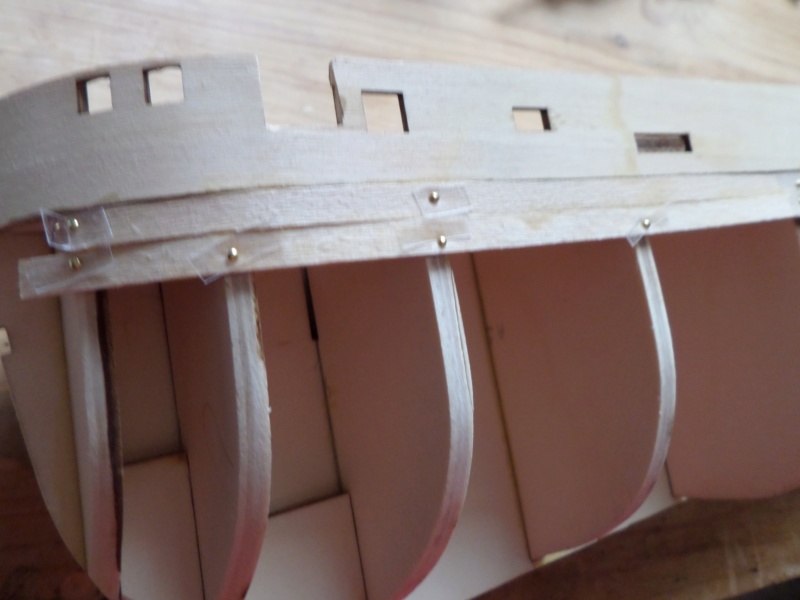

Je m'attaque au bordage en suivant le guide de montage et les vidéos qui sont bien utile pour compléter le guide papier.

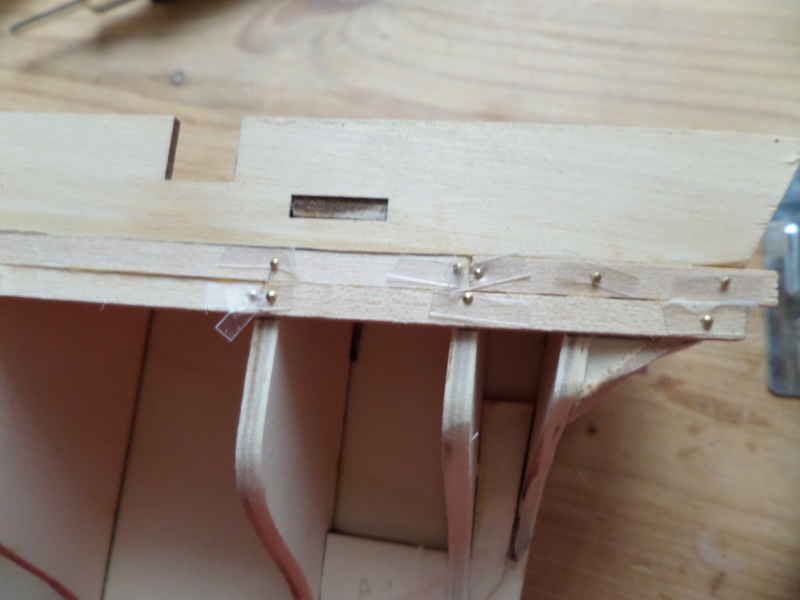

Pour les pointes, j'utilise bien sûr la même méthode avec mes bandes de rhodoide.








C'est tout pour aujourd'hui.
Merci au support Occre qui m'a permis de tester cette cale à poncer.


Pierre

Bonjour à toutes et tous.

Ça y est, les vacances sont terminées. J'ai repris le boulot ce matin.
Je reprends également la construction du Terror.


Pendant mes vacances, le support de Occre m'a fait parvenir une clouteuse Occre.


Sa forme et ces dimensions sont très bien étudiées pour une très bonne prise en main.

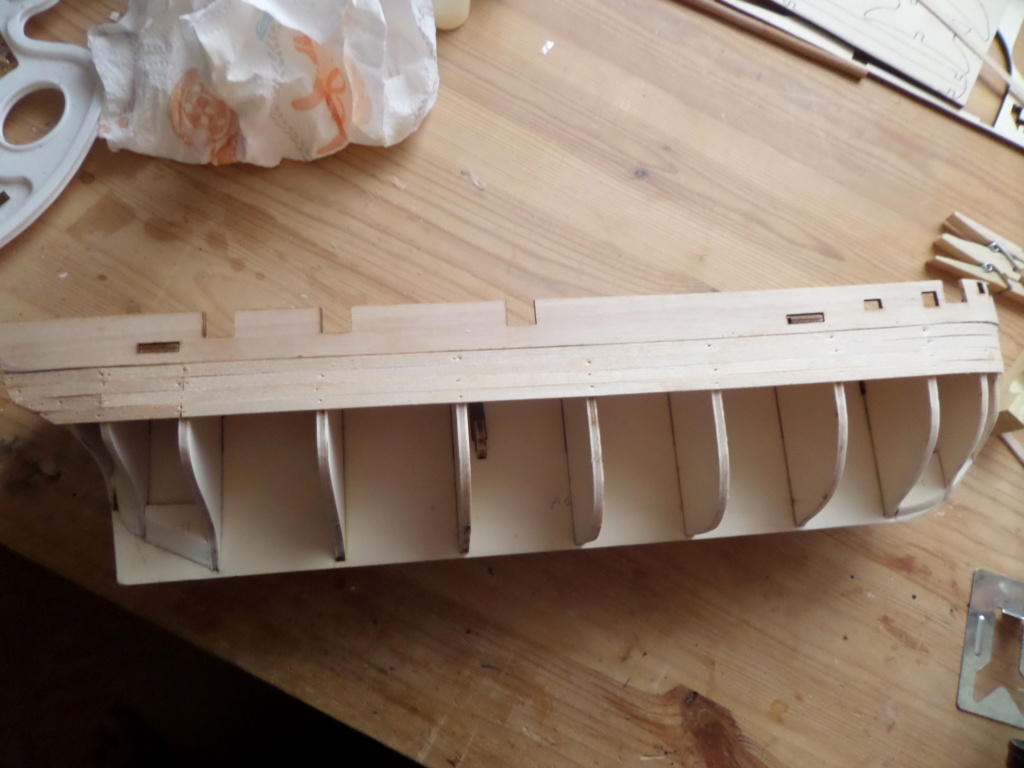

Je commence doucement, j'ai réussi à mettre 2 lattes de plus de chaque cotés.





Toujours la même technique, je colle puis je mets des clous que j'enlève facilement avec ma petite astuces de languette de rhodoide.

C'est tout pour aujourd'hui

Pierre

Une question : les virures ne tournent pas sur la proue ?
