Bonsoir Messieurs,

Merci Yuth et Dakota. De retour avec quelques avancées, la semaine passée aurait pu être bien plus fructueuse mais entre le beau temps avec les tontes et coupes qui repartent, quelques travaux dans mon ancienne maison et mes 2 filles de 3ans ½ et de 7ans ½ à occuper un minimum, la semaine est vite passée…
Je me suis un peu plus équipé avec des emportes pièces ronds de 2, 3, 4 et 5mm. J’ai également acheté une plieuse pour photo découpe, et j’ai reçu une partie de la PE : dévidoirs, échelles et rambardes. Je ne sais pas si j’en aurais besoin mais j’ai également 4 types de bittes d’amarrage au 1/350. Et je vous passe le reste, des profils, quelques plaques etc.

Venons en donc au projet, de petites choses ont été réalisées et on m’a retiré une épine du pied mais j’y reviendrai plus tard. Pour la mise en peinture Yuth, j’ai vraiment hâte mais ce n’est malheureusement pas pour encore… Encore une fois, les parois sont montées à blanc avec du scotch de masquage qui commence à tirer la tronche à force d’être manipulé, ne m’en voulez donc pas pour tous les écarts, jours et autres positionnements tordus, d’autant que l’APN de mon smartphone fait très souvent des vagues sur des lignes droites (peut-être dû à une mauvaise chute ?).

Panneaux du toit modulable : j’ai donc commandé une plaque plastique sculptée et me suis vite heurté à un problème : avec son mm d’épaisseur, difficile de faire prendre la bonne forme sans que cela exerce de fortes pressions sur les parois intérieures. J’ai pensé à chauffer le plastique mais il y’a, vu mon expérience, de grandes chances qu’il y ai de la grosse casse. Tant pis, j’aurais essayé, il me faudra donc encore coller environ 12 à 15m de petits profils pour avoir la totalité des panneaux :



Toujours les panneaux : ici j’ai essayé de détailler une margelle avec un emporte pièce sur une feuille métallique mais les 2mm de diamètre ne le font pas, trop gros. Jeudi je devrai recevoir un emporte pièce de 1mm, ce qui devrait sérieusement affiner la margelle et diviser sa largeur par 2 pour un rendu beaucoup plus fin je l’espère :

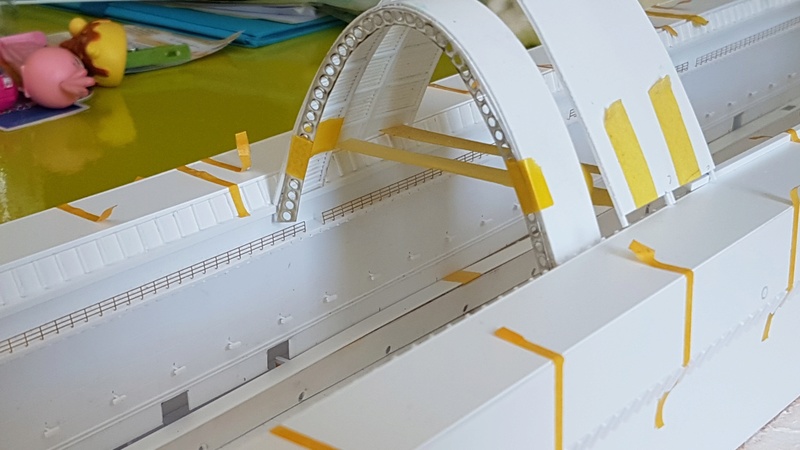

Ici on peut voir le détaillage du rail sur lequel circulent les éléments du toit. J’ai fait au plus simple. Le rail est beaucoup plus large mais j’ai besoin de marge pour le toit. On peut également voir le détaillage sous la passerelle et les nouveaux positionnements des portes car j'ai refais la première paroi :

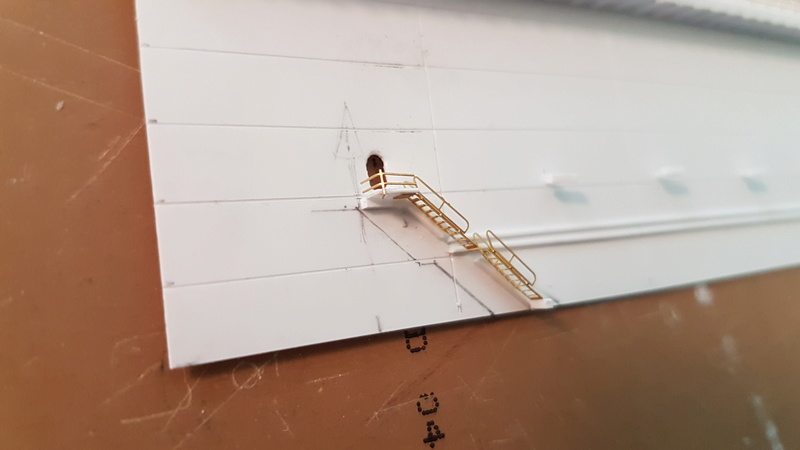

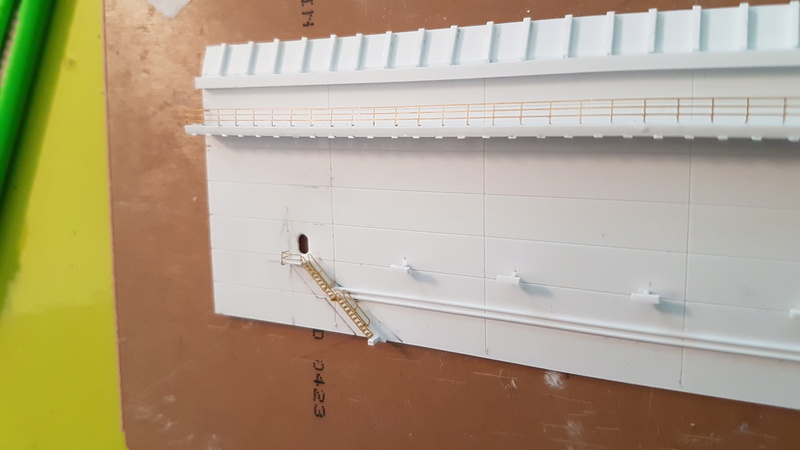

Ici la poursuite du détaillage d’une paroi avec la pose des rambardes, échelles. Sur l’autre paroi il manque encore les échelles, perçage des portes/écoutilles  supérieures et la pose des luminaires. Ensuite il me faudra encore rajouter les câbles d’alimentation pour chaque spot et d’autres fioritures (j’en découvre presque à chaque fois que je regarde des photos). J'ai du doubler les échelles car une seule aurait vraiment été trop courte :





Comme je l’ai dit plus haut, une paroi a entièrement été refaite car les portes tombaient très mal, juste au niveau de l’escalier permettant l’accés au fond de cale. Voici donc un comparatif où l’on peut également voir un petit test rapide de peinture sur cette paroi « réformée ». J’ai fondu un gris sur du bleu, le résultat est bien trop sombre mais maintenant j’ai un repère, je ferai un autre test avec du Revell 76.



Comme c’est une calèche flottante, il faudra bien la mettre à l’eau, donc voici une esquisse de décors maritime. Je pense mettre un bout de côte, ça représentera une situation bien risquée pour la calèche mais ce n’est pas le but, je souhaiterais juste « garnir un peu le tableau ». Au passage j’ai commandé 2 petits remorqueurs pour accompagner la calèche dans son périple.





Concernant le rail de fond de cale, je n’ai pas assez de profils, je les ai donc masqués pour garder une bonne adhérence au collage après peinture comme le montre la photo vue de dessus au point précédent.

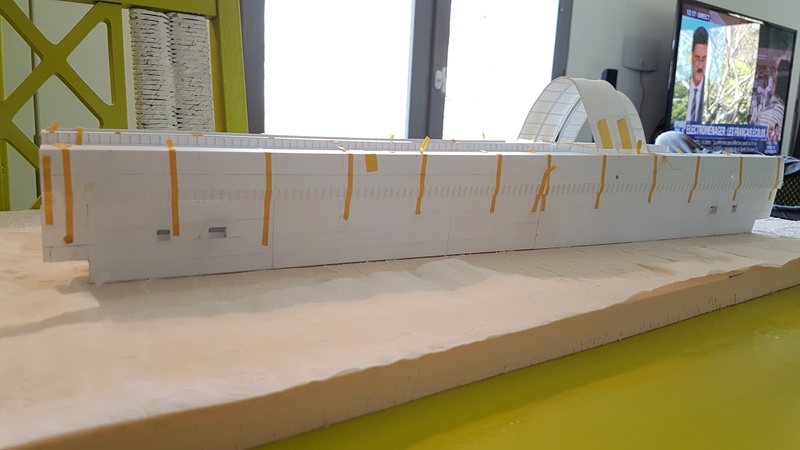

Ici j’ai presque terminé l’une des parois extérieures. Les panneaux sont gravés, j’ai percé les trous pour les crochets au nombre de 4 par parois et j’ai réalisé de petits compartiments tous simples pour ce qui doit être des sorties de ballastes auxquels j’ai ajouté de petites grilles pour le fun. Ça rajpute un peu de détail bien que ces espèces de « filtres », il doit bien y en avoir dans ces conduits, n’apparaissent pas sur les photos que j’ai. Ils ne sont pas encore scellés de l'intérieur car il va falloir que je les peigne. Me reste à poser les compartiements avec les « crochets d’amarrage » je présume, il me faudra d’ailleur réfléchir un peu à leur conception ou moulage. La 2ème paroi attend la gravure et la pose des compartiments et grilles (dont les pièces sont prêtes).





Là, on arrive au plus sérieux. La fameuse épine… les 320 roues à faire et les difficultés que je rencontrais pour réaliser un master... Je ne cite pas ton précédent post Pierre, mais un spécialiste est passé par là… et a fait un tour de magie, en tous cas pour moi c’est tout comme ! Il s’agit donc de Bruno alias Bgire qui est venu à mon secours et je l’en remercie encore mille fois ici, tu as fait un boulot de dingue ! Je vous laisse admirer ces magnifiques petites roues :





En ultra macro :



Voilà pour le "petit" résumé de mes petites opérations, comme vous le voyez je procède de façon assez anarchique, en picorant par ci par là, mon approche est vraiment celle d’un débutant, plus j’avance et plus je me dis qu’une bonne étude et un plan au préalable m’aurait éviter des coquilles, oublis et autres galères. J’apprend, et malgré tout ça m'amuse ! Et en tous cas, si je me débrouille bien pour le moulage, mon Monomach aura de magnifiques roues !

Bonne soirée et bons montages à tous, @ la prochaine !

Et encore un grand merci à toi Bruno !

Bonsoir GHK

encore heureux que tu te dises débutant... mais alors qu'est ce que ce sera quant tu seras confirmé...



En tout cas, c'est tout simplement magnifique et bien réalisé.

Courage pour la suite

Amicalement,

Thierry

Bonsoir GHK

encore heureux que tu te dises débutant... mais alors qu'est ce que ce sera quant tu seras confirmé...



En tout cas, c'est tout simplement magnifique et bien réalisé.

Courage pour la suite

Amicalement,

Thierry

Superbe boulot !  Ça risque d'être somptueux tout ça !

Bonjour à tous et merci pour vos commentaires et encouragements, j'en ai bien besoin par moments !

Pas trop de temps pour travailler sur le projet cette semaine, mais j'ai tout de même réussi à exploser mon emporte pièce de 1mm dès le premier essai. Ayant déjà pas mal dépensé, je vais attendre un peu pour en racheter un plus costaud. En tous cas avec 1mm ça va le faire

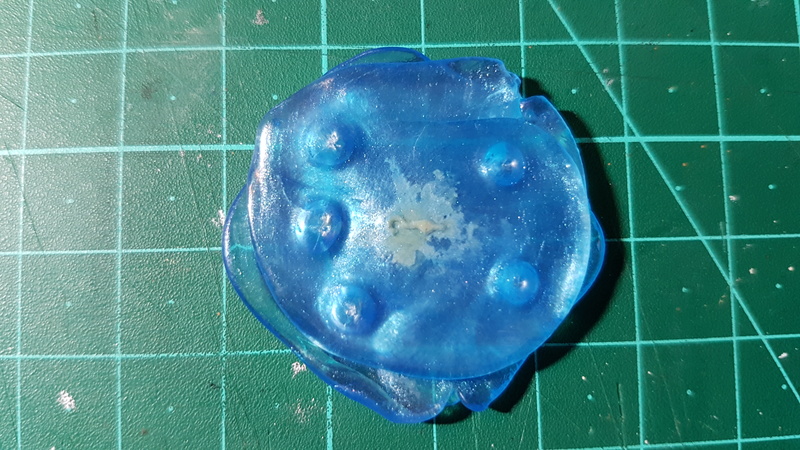

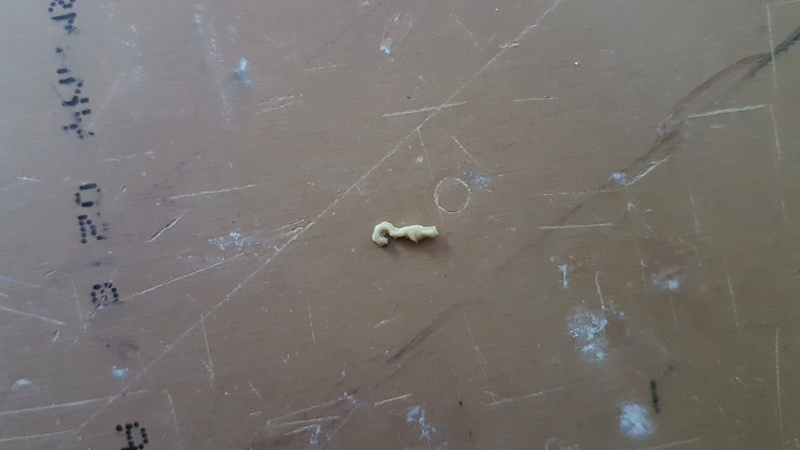

Je voulais essentiellement vous faire part de mon essai de moulage. J'ai récupéré un crochet d'une grue de l'USS Arizona pour le mouler. J'ai utilisé du "Blue stuff" pour réaliser le moule, ça marche à merveille, que j'ai ensuite garni de "putty epoxy quick" Tamiya. Pour les roues il me faudra quelques chose de liquide pour conserver les ajourements, je ferai un test avec du plastique fondu dans de l'acétone. Il me reste encore à finir d'ébarber la pièce, ce qui n'est pas des plus évident au vu de la taille. En tous cas, bien que je peux encore améliorer le process pour avoir moins de matière à nettoyer, je suis plutôt content de moi pour une première.





Bonne journée, bons montages à tous et @ la prochaine !

C est un travail fantastique je suis fan

bonjour GHK   superbe avancée et notre ami Bruno t'a réalisé de magnifiques roues   pour tes échelles je les trouve trop "allongées" tu pourrais sur la première couper une marche basse voir deux faire un palier plus long et idem pour la deuxième ... Juste mon avis    comme dabe   En tout cas beau travail pour la courbe de ton toit un gabarit et un sèche cheveux pourrais d'aider (la chaleur est relativement douce pour de la CP)  Bonne suite

Bonjour à tous,

Merci pour vos commentaires Fred et Lionel.

Tu as raison Lionel, il aurait fallu que je pose ces échelles avec un angle moins important mais une seule était trop courte et avec la 2ème j'ai du les incliner plus. J'ai fait ce choix en me disant que la PE serait toujours plus belle qu'un scratch. En plus j'ai fait une erreur d'interprétation de mes mesures ce qui m'a contraint à mettre le petit seuil en styrène. J'avoue c'est pas top. Je ne suis cependant pas sûr d'avoir bien compris ta recommandation Lionel: je coupe 2 marches de l'échelle la plus basse et les remplace par 2 marches/seuils en styrène sur le plan horizontal plus longs que les marches ?

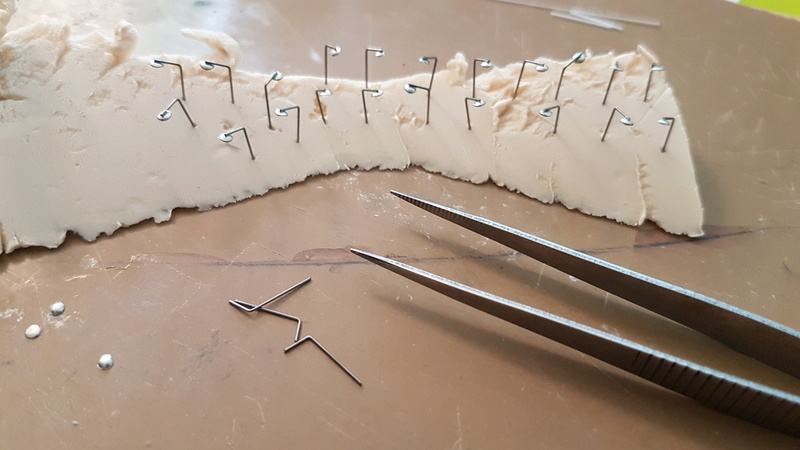

Sinon je continue de déblayer le terrain, ici environ la moitié des lampadaires qui, si je ne trouve pas mieux, garniront le quai de la calèche :



Là je débute un des gros tuyaux placés aux 4 coins, la partie qui est de travers va me donner du fil à retordre pour avoir la bonne inclinaison et le bon diamètre :

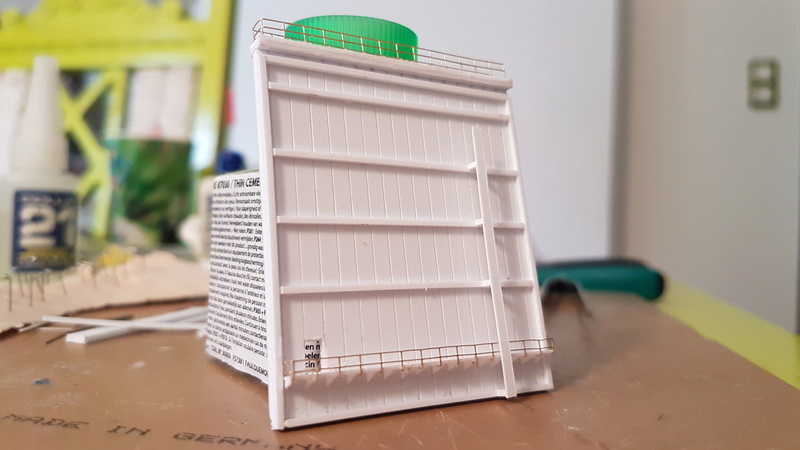

Et pour finir j'ai attaqué les 2 portes. Pour l'une d'entre elle, le gabarit et juste coupé avec gravure de la partie extérieure. Pour l'autre, le détaillage intérieur est fini avec pose des rambardes, manque plus que les 3 échelles sur la face extérieure. On peut voir que j'ai eu bien du mal avec la PE inférieure, et encore j'ai pas trop mal rattrapé la chose, je suis loin d'avoir ta dextérité Lionel ! :



Je poursuis également le moulage des crochets, une fois tous prêts je pourrai finir le détaillage des 2 parois extérieures. Le moulage des roues commence à me titiller également...

Ça avance toujours aussi doucement mais ça avance !

@+ pour la suite, bons montages et bon week-end à vous !

Bonsoir GHK   une photo vaut mieux qu'un long discourt



Moi espère que toi comprendre moi   car je ne suis pas simple dans ma tête   pour tes lampadaires je les trouve très réalistes et bravo pour le travail sur les portes   Bonne suite à toi

Bonsoir à tous !

Merci à toi Lionel, avec le schéma moi comprendre toi beaucoup mieux !   Je ne sais pas si je vais arriver à rattraper ça, avec la cyano j'ai un peu peur de tout arracher, il faut que je regarde aussi mon stock d'échelles au cas où...

J'ai cependant appliqué ton principe sur les échelles extérieures d'une des portes. D'après ma photo source, c'est sur ton principe qu'elles sont positionnées (le problème sur les parois intérieures est que j'aurai du mettre des escaliers, d'où ce choix de positionnement intermédiaire avec des échelles, tu as vraiment soulevé une faute de ma part et, bien que n'étant pas sûr de la rattraper, je t'en remercie vivement !). On peut également voir que j'ai reçu les 2 remorqueurs, ici positionnés à l'arrache :

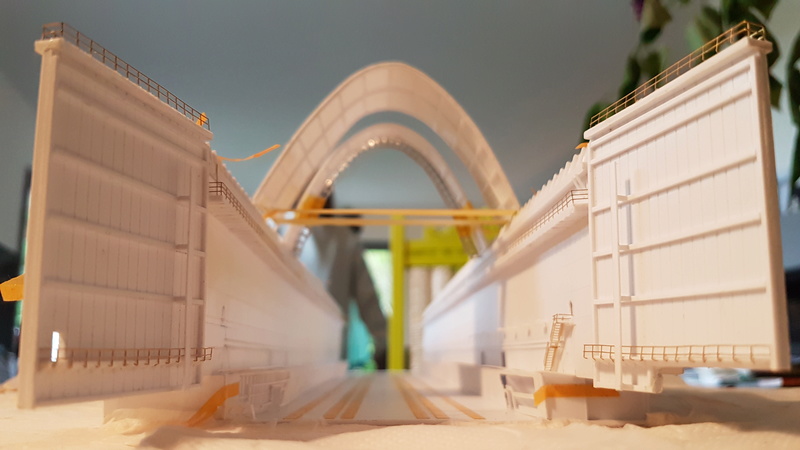

Sinon aujourd'hui c'est portes ouvertes à la Sevmash ! Histoire de dire que les portes sont quasi finies. Je ne sais pas trop encore mais peut-être qu'elles seront mobiles, je verrai plus tard quand j'aurai avancé sur les angles de la cale.



C'est tout pour cette petite suite, je fais ce que je peux entre mes filles, les travaux et le boulot... et accessoirement ma femme !

Bons montages à tous, bonne soirée et à la prochaine !

Oups désolé doublon (suite à la prévisualisation du post ?)
