 Victory au 1/78 d'aprés les plan mantua

Aller en bas
Aller à la page : 1, 2  Suivant
AuteurMessage
Invité
Invité
Anonymous


Victory au 1/78  d'aprés les plan mantua Empty
MessageSujet: Victory au 1/78 d'aprés les plan mantua   Victory au 1/78  d'aprés les plan mantua EmptyLun 05 Fév 2018, 08:08

hello les amis
j'ai eu une mauvaise surprise sur mon Victory ..... Crying or Very sad Crying or Very sad
je voyais de la sciure tomber en dessous...et la mauvaise surprise des vrillettes dans les couples et les ponts en CP......(stokage dans le garage) affraid affraid
obliger de démonter les ponts ( tous est casser) et supprimer les parties manger.....
bref tous a reprendre.....

comme rien n’était récupérable , j'ai sauver tous l'accastillage.... je vais repartir sur le montage du Mantua (couples et quille), les couple seront évidés , comme a mon habitude je préfère des vrais ponts .... Very Happy Very Happy
la quilles et et les couples sont découper ..........

Victory au 1/78  d'aprés les plan mantua Img_2022

Victory au 1/78  d'aprés les plan mantua Img_2026

Victory au 1/78  d'aprés les plan mantua Img_2024

Victory au 1/78  d'aprés les plan mantua Img_2023

Victory au 1/78  d'aprés les plan mantua Img_2025

alors quelque question:
en 1805 l’intérieur était blanc ou rouge ?
les affûts rouge ou jaune ?
sergal donne uniquement une sorte de canons pour les 3 bateriesz les 32 livres je  pense ?
quelqu'un aurais le diamètre et la longueur des 24 et 12 livres au 1/78 ?

Wink


Dernière édition par chris33 le Jeu 15 Fév 2018, 08:11, édité 1 fois
Revenir en haut Aller en bas
Invité
Invité
Anonymous


Victory au 1/78  d'aprés les plan mantua Empty
MessageSujet: Re: Victory au 1/78 d'aprés les plan mantua   Victory au 1/78  d'aprés les plan mantua EmptyLun 05 Fév 2018, 08:28

Hello
Savez vous ou je pourrais trouver un plan du Victory pour le detaillage ?
J ai le john mackay mais le détail est trop petit
merci
Revenir en haut Aller en bas
Invité
Invité
Anonymous


Victory au 1/78  d'aprés les plan mantua Empty
MessageSujet: Re: Victory au 1/78 d'aprés les plan mantua   Victory au 1/78  d'aprés les plan mantua EmptyLun 05 Fév 2018, 09:21

hello
ca avance

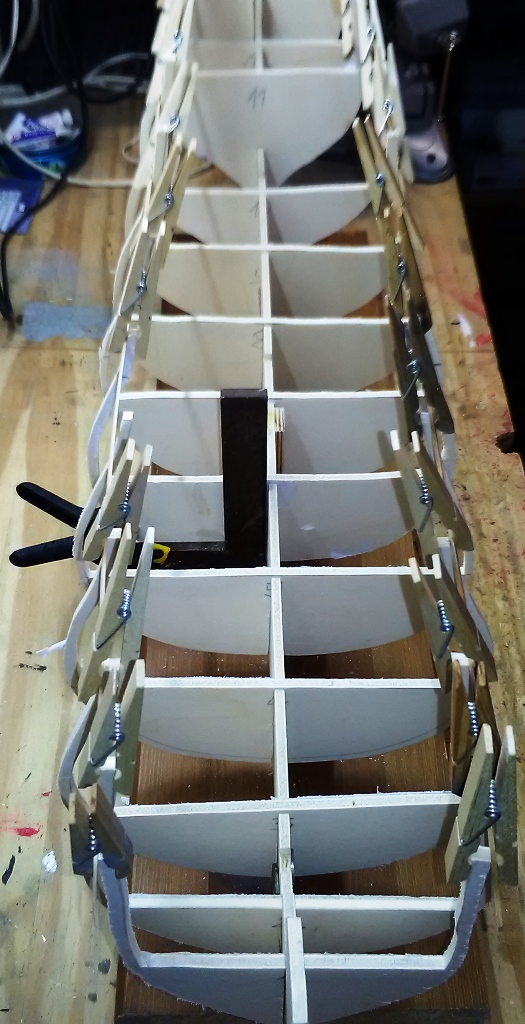

j'ai évider les couples ,maintenant je passe a l'ajustement ...et au collage des couple...
il va falloir trouver le moyen de repérer les niveau des ponts pour pouvoir rigidifier l'ensemble ..... Question Question Question
Victory au 1/78  d'aprés les plan mantua 1_610


Victory au 1/78  d'aprés les plan mantua 1_710


Victory au 1/78  d'aprés les plan mantua 1_810


Victory au 1/78  d'aprés les plan mantua 1_910

merci de suivre
a suivre...... Wink
Revenir en haut Aller en bas
yoda83
Major
Major
yoda83

Localisation : Var (83)
Navire préféré : Tout ce qui a des voiles !!

Victory au 1/78  d'aprés les plan mantua Empty
MessageSujet: Re: Victory au 1/78 d'aprés les plan mantua   Victory au 1/78  d'aprés les plan mantua EmptyLun 05 Fév 2018, 14:02

He ben ça c'est de la reprise Shocked.

Bon courage

@ pluche

_________________
Amitiés Jean-Marc
Navires en cours :
SOLEIL ROYAL
LA LICORNE
BLACK PEARL
USS CONSTITUTION
Revenir en haut Aller en bas
ghostidem2003 †
Premier maître
Premier maître
ghostidem2003 †

Localisation : Toulouse

Victory au 1/78  d'aprés les plan mantua Empty
MessageSujet: Re: Victory au 1/78 d'aprés les plan mantua   Victory au 1/78  d'aprés les plan mantua EmptyLun 05 Fév 2018, 19:05

bonsoir Chris
à propos de garages, ... dans le mien c'est les souris qui allégrement ont "bouffé" la moitié de mes plans du SJ Népomuceno ...
à propos de tes vrillettes ... ne craint tu pas qu'elles s'attaquent aussi à ta charpente ?
actuellement j'ai un écureuil qui niche dans les combles ... et pourtant j'habite en ville ??? j’espère qu'il ne s'attaquera pas aux divers câbles qui cheminent dans les combles ...
en attendant la suite de ce victory ...
bonne soirée
amitiés
rafael

_________________
Méfie toi d'une poulie qui crie et d'une femme qui se tait. Toutes deux préparent un mauvais coup. Twisted Evil
Revenir en haut Aller en bas
Invité
Invité
Anonymous


Victory au 1/78  d'aprés les plan mantua Empty
MessageSujet: Re: Victory au 1/78 d'aprés les plan mantua   Victory au 1/78  d'aprés les plan mantua EmptyMar 06 Fév 2018, 11:48

hello

voici l'etat de l'ancien.... Embarassed Embarassed Sad

Victory au 1/78  d'aprés les plan mantua Img_2031

Victory au 1/78  d'aprés les plan mantua Img_2032

retour au montage....
couple évider est mis a la taille (jambette) il sont coller  et de niveau dans tous les sens, j'ai poser des lises pour faires les ligne de pont je doit être pas mal Wink et debut de la construction du château arrière

Victory au 1/78  d'aprés les plan mantua Img_2030

Victory au 1/78  d'aprés les plan mantua Img_2027

Victory au 1/78  d'aprés les plan mantua Img_2028

Victory au 1/78  d'aprés les plan mantua Img_2029

Victory au 1/78  d'aprés les plan mantua Img_2033

a vous.... Very Happy
Revenir en haut Aller en bas
Fred P.
Maître principal
Maître principal
Fred P.

Localisation : Grenoble
Navire préféré : Toujours celui en cours de construction

Victory au 1/78  d'aprés les plan mantua Empty
MessageSujet: Re: Victory au 1/78 d'aprés les plan mantua   Victory au 1/78  d'aprés les plan mantua EmptyMar 06 Fév 2018, 15:58

Bonjour,
Tes couples me semblent extrêmement fragiles. En plus, il va te falloir les poncer en biais à l'avant pour suivre la courbe du bordé. Je pense qu'il serait prudent d'insérer des planches de balsa ou de samba entre chaque couple sur toute la hauteur des jambettes pour obtenir une coque solide avant le bordage, ainsi qu'un bon support pour le collage des virures. A l'avant il faudra aussi coller des apôtres pour obtenir la forme ronde.
Bon courage pour la suite.
Fred

_________________
"Les emmerdes, ça vole toujours en escadrille" J. Chirac
Revenir en haut Aller en bas
Invité
Invité
Anonymous


Victory au 1/78  d'aprés les plan mantua Empty
MessageSujet: Re: Victory au 1/78 d'aprés les plan mantua   Victory au 1/78  d'aprés les plan mantua EmptyMar 06 Fév 2018, 16:01

merci fred Very Happy
Revenir en haut Aller en bas
Invité
Invité
Anonymous


Victory au 1/78  d'aprés les plan mantua Empty
MessageSujet: Re: Victory au 1/78 d'aprés les plan mantua   Victory au 1/78  d'aprés les plan mantua EmptyMer 07 Fév 2018, 08:56

hello
merci fred pour l'idée..... Very Happy
voici ma façon de faire l'équerrage de mes couples Wink
un morceau de medium découper au carrée avec une entaille , 2 équerres de chaque coter ,et  une parallèle a la quille ,tracer l'axe sur le morceau de Medium  Wink

Victory au 1/78  d'aprés les plan mantua Equerr12

Victory au 1/78  d'aprés les plan mantua Equerr10

Victory au 1/78  d'aprés les plan mantua Equerr11

a vous


Dernière édition par chris33 le Mar 20 Fév 2018, 07:33, édité 2 fois
Revenir en haut Aller en bas
Jean-Claude 59
Premier maître
Premier maître
Jean-Claude 59

Localisation : Caudry (59)
Navire préféré : Le Superbe La Venus

Victory au 1/78  d'aprés les plan mantua Empty
MessageSujet: Re: Victory au 1/78 d'aprés les plan mantua   Victory au 1/78  d'aprés les plan mantua EmptyMer 07 Fév 2018, 14:27

Bon remontage pour ce Victory.
C'est dommage pour les parties abimées.
Ne serait-il pas plus prudent de brûler les parties infectées ?
Pour qu'elles ne contaminent pas d'autre bois.
Bon courage pour la reprise.

_________________
Jean-Claude




La discorde est le plus grand mal du genre humain, et la tolérance en est le seul remède.
Voltaire
Revenir en haut Aller en bas
Invité
Invité
Anonymous


Victory au 1/78  d'aprés les plan mantua Empty
MessageSujet: Re: Victory au 1/78 d'aprés les plan mantua   Victory au 1/78  d'aprés les plan mantua EmptySam 10 Fév 2018, 09:07

hello
petite avancer ca suis sont cours doucement
j'ai remplie la proue avec des tranches de balsa et mise en forme  Wink

Victory au 1/78  d'aprés les plan mantua Img_2040

Victory au 1/78  d'aprés les plan mantua Img_2039

Victory au 1/78  d'aprés les plan mantua Img_2042

Victory au 1/78  d'aprés les plan mantua Img_2038

Victory au 1/78  d'aprés les plan mantua Img_2037

a Very Happy vous


Dernière édition par chris33 le Mar 20 Fév 2018, 07:33, édité 2 fois
Revenir en haut Aller en bas
Jean-Claude 59
Premier maître
Premier maître
Jean-Claude 59

Localisation : Caudry (59)
Navire préféré : Le Superbe La Venus

Victory au 1/78  d'aprés les plan mantua Empty
MessageSujet: Re: Victory au 1/78 d'aprés les plan mantua   Victory au 1/78  d'aprés les plan mantua EmptySam 10 Fév 2018, 11:52

Voila une belle avancée, bonne continuation.
Il y aura un double bordage ?

_________________
Jean-Claude




La discorde est le plus grand mal du genre humain, et la tolérance en est le seul remède.
Voltaire
Revenir en haut Aller en bas
Invité
Invité
Anonymous


Victory au 1/78  d'aprés les plan mantua Empty
MessageSujet: Re: Victory au 1/78 d'aprés les plan mantua   Victory au 1/78  d'aprés les plan mantua EmptyDim 11 Fév 2018, 12:08

hello
travaille d'hier on continue sur le bordage , après quelque remarque j'ai rajouter des lises entre mes couples pour un bon alignement Very Happy

Victory au 1/78  d'aprés les plan mantua Img_2044

Victory au 1/78  d'aprés les plan mantua Img_2045

Victory au 1/78  d'aprés les plan mantua Img_2043

Victory au 1/78  d'aprés les plan mantua Img_2047

Victory au 1/78  d'aprés les plan mantua Img_2046

a votre avis faudrait t'il que je vaigre l’intérieur en même temps que le bordage  ?
merci

a suivre Wink


Dernière édition par chris33 le Mar 20 Fév 2018, 07:34, édité 2 fois
Revenir en haut Aller en bas
Ekis
Enseigne de vaisseau de deuxième classe
Enseigne de vaisseau de deuxième classe
Ekis


Victory au 1/78  d'aprés les plan mantua Empty
MessageSujet: Re: Victory au 1/78 d'aprés les plan mantua   Victory au 1/78  d'aprés les plan mantua EmptyDim 11 Fév 2018, 13:52

En même temps que le bordage, ça me semble compliqué... Mais si tu veux montrer l'intérieur des ponts, tu devras y passer, oui. Wink

_________________
Victory au 1/78  d'aprés les plan mantua Tete50px-56522c4 Victory au 1/78  d'aprés les plan mantua Signature2019-56bf89d
Revenir en haut Aller en bas
amiral 71
Premier maître
Premier maître
amiral 71

Localisation : crèches sur saône 71680
Navire préféré : les batiments français de la seconde guerre mondiale

Victory au 1/78  d'aprés les plan mantua Empty
MessageSujet: Re: Victory au 1/78 d'aprés les plan mantua   Victory au 1/78  d'aprés les plan mantua EmptyMer 14 Fév 2018, 16:44

Chris33 bonjour , superbe montage pour ton Victory , j'ai une 1ère question , pourquoi n'as tu pas laissé plus de viande aux couple ? Deuxième question , avant de faire le montage des couples , pourquoi n'as tu pas fixé un petit bout de bois comme repaire pour les ponts ou même découpé un support de barreau de ponts directement sur le couple ?
Revenir en haut Aller en bas
http://didier.aubret@orange.fr
Invité
Invité
Anonymous


Victory au 1/78  d'aprés les plan mantua Empty
MessageSujet: Re: Victory au 1/78 d'aprés les plan mantua   Victory au 1/78  d'aprés les plan mantua EmptyMer 14 Fév 2018, 17:59

amiral 71 a écrit:
Chris33 bonjour , superbe montage pour ton Victory , j'ai une 1ère question , pourquoi n'as tu pas laissé plus de viande aux couple ? Deuxième question , avant de faire le montage des couples , pourquoi n'as tu pas fixé un petit bout de bois comme repaire pour les ponts ou même découpé un support de barreau de ponts directement sur le couple ?

hello
merci de suivre le montage  Wink
pour répondre a tes questions
pourquoi n'as tu pas laissé plus de viande aux couple
pour avoir des murailles pas trop épaisse

pourquoi n'as tu pas fixé un petit bout de bois comme repaire pour les ponts ou même découpé un support de barreau de ponts directement sur le couple
pour faire un montage plus traditionnel;)

pour info la coque sera en cuivre Wink


avancer sur la coque vaigrage de l’intérieur
demain arrive les baquettes pour terminer le bordage  Wink
Victory au 1/78  d'aprés les plan mantua Img_2059

Victory au 1/78  d'aprés les plan mantua Img_2056

Victory au 1/78  d'aprés les plan mantua Img_2057

Victory au 1/78  d'aprés les plan mantua Img_2058

Victory au 1/78  d'aprés les plan mantua Img_2055

ce livre est t'il utile pour le montage du victory ?
The Anatomy of Nelson's Ships

Victory au 1/78  d'aprés les plan mantua S-l50010


a vous Very Happy


Dernière édition par chris33 le Mar 20 Fév 2018, 07:35, édité 1 fois
Revenir en haut Aller en bas
Invité
Invité
Anonymous


Victory au 1/78  d'aprés les plan mantua Empty
MessageSujet: Re: Victory au 1/78 d'aprés les plan mantua   Victory au 1/78  d'aprés les plan mantua EmptySam 17 Fév 2018, 12:42

hello
j'ai des plan du Victory mais en Anglois.................. qui font 20 pieds........ça donne quoi en Français ?
par avance merci Very Happy
Revenir en haut Aller en bas
Invité
Invité
Anonymous


Victory au 1/78  d'aprés les plan mantua Empty
MessageSujet: Re: Victory au 1/78 d'aprés les plan mantua   Victory au 1/78  d'aprés les plan mantua EmptyVen 23 Fév 2018, 11:55

hello
j'avais laisser tomber mon Victory d’après les plans Mantua car on me confirmais ici et la que les plans Segal /Mantua etait a 100 pour % identique.....entre temps je me procure les plans Mantua acheter chez mantua pour 20€...
Donc après versification des 2 plans le mantua est plus long facilement de 7 cm......
pour info a celui que ca intéresse;)
donc reprise sur le victory mantua.....Wink


Dernière édition par chris33 le Ven 23 Fév 2018, 17:51, édité 1 fois
Revenir en haut Aller en bas
Invité
Invité
Anonymous


Victory au 1/78  d'aprés les plan mantua Empty
MessageSujet: Re: Victory au 1/78 d'aprés les plan mantua   Victory au 1/78  d'aprés les plan mantua EmptyVen 23 Fév 2018, 17:51

hello
ca y est la coque est  border ,la ligne de flottaison est tracer.
la coque sera recouverte de plaque de cuivres et les oeuvre vive  seront peinte en ocre et les préceintes en noir.

Victory au 1/78  d'aprés les plan mantua Img_2070

Victory au 1/78  d'aprés les plan mantua Img_2071

Victory au 1/78  d'aprés les plan mantua Img_2072

Victory au 1/78  d'aprés les plan mantua Img_2073

Wink
Revenir en haut Aller en bas
Jean-Claude 59
Premier maître
Premier maître
Jean-Claude 59

Localisation : Caudry (59)
Navire préféré : Le Superbe La Venus

Victory au 1/78  d'aprés les plan mantua Empty
MessageSujet: Re: Victory au 1/78 d'aprés les plan mantua   Victory au 1/78  d'aprés les plan mantua EmptyVen 23 Fév 2018, 18:50

belle avancée, bonne continuation.

_________________
Jean-Claude




La discorde est le plus grand mal du genre humain, et la tolérance en est le seul remède.
Voltaire
Revenir en haut Aller en bas
Ekis
Enseigne de vaisseau de deuxième classe
Enseigne de vaisseau de deuxième classe
Ekis


Victory au 1/78  d'aprés les plan mantua Empty
MessageSujet: Re: Victory au 1/78 d'aprés les plan mantua   Victory au 1/78  d'aprés les plan mantua EmptyVen 23 Fév 2018, 18:56

Oui ça avance ! Smile
Tu devrais peut être poncer avant de tracer ta ligne de flottaison ?
(les oeuvres mortes sont au dessus de l'eau, donc ocre et noir pour ton bateau ; et les oeuvres vives, sous l'eau, recouvertes de cuivre Wink)

_________________
Victory au 1/78  d'aprés les plan mantua Tete50px-56522c4 Victory au 1/78  d'aprés les plan mantua Signature2019-56bf89d
Revenir en haut Aller en bas
Invité
Invité
Anonymous


Victory au 1/78  d'aprés les plan mantua Empty
MessageSujet: Re: Victory au 1/78 d'aprés les plan mantua   Victory au 1/78  d'aprés les plan mantua EmptySam 24 Fév 2018, 12:32

hello
ouverture des sabords , cette aprés midi je passe a tribord , ensuite fignolage.....

Victory au 1/78  d'aprés les plan mantua 26_15110

Victory au 1/78  d'aprés les plan mantua 27_15110

Victory au 1/78  d'aprés les plan mantua 28_15110

Victory au 1/78  d'aprés les plan mantua 28_15111

a suivre Wink
Revenir en haut Aller en bas
Jean-Claude 59
Premier maître
Premier maître
Jean-Claude 59

Localisation : Caudry (59)
Navire préféré : Le Superbe La Venus

Victory au 1/78  d'aprés les plan mantua Empty
MessageSujet: Re: Victory au 1/78 d'aprés les plan mantua   Victory au 1/78  d'aprés les plan mantua EmptySam 24 Fév 2018, 14:04

Avec tous ses sabords la silhouette est maintenant bien reconnaissable.
Bonne continuation.

_________________
Jean-Claude




La discorde est le plus grand mal du genre humain, et la tolérance en est le seul remède.
Voltaire
Revenir en haut Aller en bas
gavouot 06
Maître principal
Maître principal


Localisation : nice 06
Navire préféré : chébec indiscret, cutty sark, sérapis

Victory au 1/78  d'aprés les plan mantua Empty
MessageSujet: Re: Victory au 1/78 d'aprés les plan mantua   Victory au 1/78  d'aprés les plan mantua EmptySam 24 Fév 2018, 14:40

ça avance bien.
Amitiés.
JPG
Revenir en haut Aller en bas
Invité
Invité
Anonymous


Victory au 1/78  d'aprés les plan mantua Empty
MessageSujet: Re: Victory au 1/78 d'aprés les plan mantua   Victory au 1/78  d'aprés les plan mantua EmptyDim 25 Fév 2018, 11:19

hello

la suite va venir
- une couche d’après blanc sur toute la coque
- encadrement des sabords peinture en rouge et vaigrage

les plaques de cuivres acheter en Angleterre coller une a une a la cyano environ 3000  Wink  Wink  ....... plus la peinture spécial Victory

Victory au 1/78  d'aprés les plan mantua Img_2074

Victory au 1/78  d'aprés les plan mantua Img_2075

Victory au 1/78  d'aprés les plan mantua Img_2076

a suivre
Revenir en haut Aller en bas

Victory au 1/78 d'aprés les plan mantua
Revenir en haut
Page 1 sur 2Aller à la page : 1, 2  Suivant

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
La Royale Modélisme :: CHANTIERS NAVALS :: ARSENAL GREEMENTS-
Sauter vers:
