Ekis
Enseigne de vaisseau de première classe
Enseigne de vaisseau de première classe
Ekis



Santissima TRinitad 1/90 OCCRE Empty
MessageSujet: Re: Santissima TRinitad 1/90 OCCRE   Santissima TRinitad 1/90 OCCRE EmptyDim 07 Jan 2018, 15:09

Très gros boulot en perspective ! Bon courage à toi. sourire

_________________
Santissima TRinitad 1/90 OCCRE Tete50px-56522c4 Santissima TRinitad 1/90 OCCRE Signature2021-5835c24
Revenir en haut Aller en bas
Cédric
Enseigne de vaisseau de deuxième classe
Enseigne de vaisseau de deuxième classe
Cédric


Localisation : Sint-Pieters-Leeuw
Navire préféré : Ceux du XVIIème siècle

Santissima TRinitad 1/90 OCCRE Empty
MessageSujet: Re: Santissima TRinitad 1/90 OCCRE   Santissima TRinitad 1/90 OCCRE EmptyDim 07 Jan 2018, 15:59

affraid

Bonjour Sergio,

Même avis que Gilles; il te faudra beaucoup de courage pour venir à bout de cette "bête", et c'est tout le mal que je te souhaite (d'avoir le courage et d'en venir à bout) !

sourire

_________________
Labor omnia vincit
Revenir en haut Aller en bas
Thierry70
Maître
Maître
Thierry70



Santissima TRinitad 1/90 OCCRE Empty
MessageSujet: Re: Santissima TRinitad 1/90 OCCRE   Santissima TRinitad 1/90 OCCRE EmptyDim 07 Jan 2018, 17:00

Bonjour,
Ca promet d'être une belle réalisation, j'attends de voir la suite.
Amicalement.
Thierry
Revenir en haut Aller en bas
Thierry70
Maître
Maître
Thierry70



Santissima TRinitad 1/90 OCCRE Empty
MessageSujet: Re: Santissima TRinitad 1/90 OCCRE   Santissima TRinitad 1/90 OCCRE EmptyDim 07 Jan 2018, 17:37

Merci serge.
Revenir en haut Aller en bas
Invité
Invité
Anonymous



Santissima TRinitad 1/90 OCCRE Empty
MessageSujet: Re: Santissima TRinitad 1/90 OCCRE   Santissima TRinitad 1/90 OCCRE EmptyDim 07 Jan 2018, 17:57

hello serge
je prend un ticket au premiers rangs Very Happy Very Happy
bon courage Wink
Revenir en haut Aller en bas
THIMARIE
Enseigne de vaisseau de première classe
Enseigne de vaisseau de première classe
THIMARIE


Localisation : Chelles (77)
Navire préféré : Les bateaux de travail, mais pas que

Santissima TRinitad 1/90 OCCRE Empty
MessageSujet: Re: Santissima TRinitad 1/90 OCCRE   Santissima TRinitad 1/90 OCCRE EmptyDim 07 Jan 2018, 18:59

Bonjour Serge,

super le commencement de ce superbe navire. Courage pour le bordage. Mets des blocs de balsa que tu ponces en forme sur les couples avants et arrière, ça te rendra le bordage bien plus facile car il sera bien en appui entre les couples. (Cf le chalutier Mary Ann).

Bonne année 2018

Amicalement,

Thierry

_________________
Le bonheur est né de l'altruisme et le malheur de l'égoïsme.    Bouddha
   Santissima TRinitad 1/90 OCCRE Altrui11
Revenir en haut Aller en bas
caputsyl
Maistrancier
Maistrancier
caputsyl


Localisation : Captieux (sud gironde)33
Navire préféré : Soleil royal /riva

Santissima TRinitad 1/90 OCCRE Empty
MessageSujet: Re: Santissima TRinitad 1/90 OCCRE   Santissima TRinitad 1/90 OCCRE EmptyDim 07 Jan 2018, 23:27

Bonjour très très gros boulot en perspective bon courage a toi
A+ jeanclaude
Revenir en haut Aller en bas
papylolo
Capitaine de Vaisseau
Capitaine de Vaisseau
papylolo


Localisation : Vendée(85)
Navire préféré : embarcations à voiles latines surtout barquette Marseillaise,bateau de travail

Santissima TRinitad 1/90 OCCRE Empty
MessageSujet: Re: Santissima TRinitad 1/90 OCCRE   Santissima TRinitad 1/90 OCCRE EmptyLun 08 Jan 2018, 07:05

Salut Serge
bon courage dans cette aventure
ce trinitad va etre superbe j'en suis certain!! Wink
@mitié Lolo
Revenir en haut Aller en bas
pipr
Second Maître
Second Maître
pipr


Localisation : Conflans sainte Honorine

Santissima TRinitad 1/90 OCCRE Empty
MessageSujet: Re: Santissima TRinitad 1/90 OCCRE   Santissima TRinitad 1/90 OCCRE EmptyLun 08 Jan 2018, 07:28

Bonjour Serge,
Waouh ça c'est un super projet et du très beau travail.
Je vais suivre avec intérêt.

A+
Pierre

_________________
Amitié
Pipr

La seule chose qu'on est sûr de ne pas réussir est celle qu'on ne tente pas (Paul-Emile VICTOR)
Revenir en haut Aller en bas
Miel
Amiral
Amiral
Miel


Localisation : BRIERE
Navire préféré : LA COURONNE LE SUPERBE ORENOQUE LE RENARD LE PEREGRINE GALLEY LE KING DU MISSISSIPI LE HELDER FIRE-BOAT VEDETTE LANCE TORPILLE LE CYGNE LE REQUIN BATEAU-JOUET

Santissima TRinitad 1/90 OCCRE Empty
MessageSujet: Re: Santissima TRinitad 1/90 OCCRE   Santissima TRinitad 1/90 OCCRE EmptyLun 08 Jan 2018, 08:46

Démat
Belle bête!! Bon courage pour ce montage A suivre sunny

_________________
Santissima TRinitad 1/90 OCCRE 32511Santissima TRinitad 1/90 OCCRE 661411Santissima TRinitad 1/90 OCCRE 3941111
Revenir en haut Aller en bas
Cédric
Enseigne de vaisseau de deuxième classe
Enseigne de vaisseau de deuxième classe
Cédric


Localisation : Sint-Pieters-Leeuw
Navire préféré : Ceux du XVIIème siècle

Santissima TRinitad 1/90 OCCRE Empty
MessageSujet: Re: Santissima TRinitad 1/90 OCCRE   Santissima TRinitad 1/90 OCCRE EmptyLun 08 Jan 2018, 10:21

Bonjour Sergio,

J'ai retrouvé ce lien dans mon fourbi, au cas où cela pourrait te servir:

[url=http://www.cuervas-mons.com/images/Santisima trinidad/index.html]http://www.cuervas-mons.com/images/Santisima%20trinidad/index.html[/url]

Bon courage !

sourire

_________________
Labor omnia vincit
Revenir en haut Aller en bas
Fred P.
Major
Major
Fred P.


Localisation : Grenoble
Navire préféré : Toujours celui en cours de construction

Santissima TRinitad 1/90 OCCRE Empty
MessageSujet: Re: Santissima TRinitad 1/90 OCCRE   Santissima TRinitad 1/90 OCCRE EmptyLun 08 Jan 2018, 14:21

il faut juste supprimer le [/url] à la fin du lien pour qu'il fonctionne Wink
Revenir en haut Aller en bas
Cédric
Enseigne de vaisseau de deuxième classe
Enseigne de vaisseau de deuxième classe
Cédric


Localisation : Sint-Pieters-Leeuw
Navire préféré : Ceux du XVIIème siècle

Santissima TRinitad 1/90 OCCRE Empty
MessageSujet: Re: Santissima TRinitad 1/90 OCCRE   Santissima TRinitad 1/90 OCCRE EmptyLun 08 Jan 2018, 19:02

Merci aussi Fred,

Je n'avais pas fait attention Embarassed
Honte à moi.

Re-bon courage Sergio


sourire

_________________
Labor omnia vincit
Revenir en haut Aller en bas
gavouot 06
Maître principal
Maître principal



Localisation : nice 06
Navire préféré : chébec indiscret, cutty sark, sérapis

Santissima TRinitad 1/90 OCCRE Empty
MessageSujet: Re: Santissima TRinitad 1/90 OCCRE   Santissima TRinitad 1/90 OCCRE EmptyMar 09 Jan 2018, 08:36

Bravo Sergio. Beau Travail sur la coque.
Amitiés.
JPG
Revenir en haut Aller en bas
WAG07100
Maître
Maître
WAG07100


Localisation : Bouches-du-Rhône
Navire préféré : SOVEREIGN OF THE SEAS

Santissima TRinitad 1/90 OCCRE Empty
MessageSujet: Re: Santissima TRinitad 1/90 OCCRE   Santissima TRinitad 1/90 OCCRE EmptyMar 09 Jan 2018, 11:04

très bon travail bravo

_________________
Amitié Antonio
Revenir en haut Aller en bas
Mika01
Matelot
Matelot
Mika01


Localisation : 01960
Navire préféré : HMS Victory

Santissima TRinitad 1/90 OCCRE Empty
MessageSujet: Re: Santissima TRinitad 1/90 OCCRE   Santissima TRinitad 1/90 OCCRE EmptyMar 09 Jan 2018, 15:00

Bonjour

Superbe réalisation, hâte de suivre ton chantier, mon 2 ème vaisseau préféré après le HMS Victory bien sûr!!!

Courage pour la suite.
Revenir en haut Aller en bas
gavouot 06
Maître principal
Maître principal



Localisation : nice 06
Navire préféré : chébec indiscret, cutty sark, sérapis

Santissima TRinitad 1/90 OCCRE Empty
MessageSujet: Re: Santissima TRinitad 1/90 OCCRE   Santissima TRinitad 1/90 OCCRE EmptyMer 10 Jan 2018, 11:46

Ce type est une génie du modélisme. Combien de temps a-t-il passé à ce travail? Visiblement il a lui-même réalisé les figurines. Démentiel et extraordinaire.
Sergio, tu vas faire la même chose?
Amitiés.
JPG
Revenir en haut Aller en bas
ghostidem2003 †
Premier maître
Premier maître
ghostidem2003 †


Localisation : Toulouse

Santissima TRinitad 1/90 OCCRE Empty
MessageSujet: Re: Santissima TRinitad 1/90 OCCRE   Santissima TRinitad 1/90 OCCRE EmptyMer 10 Jan 2018, 15:01

salut Serge
voilà bien là, la manip la plus délicate de cette construction ... avec le gréement, bien sur. une remarque si tu le permet sur ce début de "bordage de la poupe". feras tu un "brochetage" traditionnel sur cette ST ? car si c'est le cas, il va falloir maintenant, peut être, envisager les diminutions des bordés.
quand aux deux derniers post sur "l'extraordinaire Curro" ... je suis content qu'il ai suscité autant de vues sur ton sujet ...
en attendant la suite ... je vais essayer de finaliser, sur table, les "lovages" de ponts des cordages sur les râteliers, rambardes, etc ... il en a plus de 100 à faire !
à bientôt
bonne journée
amitiés
rafael

_________________
Méfie toi d'une poulie qui crie et d'une femme qui se tait. Toutes deux préparent un mauvais coup. :twisted:
Revenir en haut Aller en bas
Invité
Invité
Anonymous



Santissima TRinitad 1/90 OCCRE Empty
MessageSujet: Re: Santissima TRinitad 1/90 OCCRE   Santissima TRinitad 1/90 OCCRE EmptyMer 10 Jan 2018, 15:23

merci rafael......fabuleux se modéliste..... Very Happy
Revenir en haut Aller en bas
ghostidem2003 †
Premier maître
Premier maître
ghostidem2003 †


Localisation : Toulouse

Santissima TRinitad 1/90 OCCRE Empty
MessageSujet: Re: Santissima TRinitad 1/90 OCCRE   Santissima TRinitad 1/90 OCCRE EmptyMer 10 Jan 2018, 21:06

salut Serge
il y a plusieurs manières pour exécuter cette manip... j'ai, au total, construit deux maquettes jusqu'à présent et j'ai appliqué les deux méthodes les plus utilisées.
SJ Népomuceno :

Santissima TRinitad 1/90 OCCRE Forro_10

SOS :

Santissima TRinitad 1/90 OCCRE Forro_11

et quelques autres :

Santissima TRinitad 1/90 OCCRE Poppa_10

Santissima TRinitad 1/90 OCCRE Clipbo10

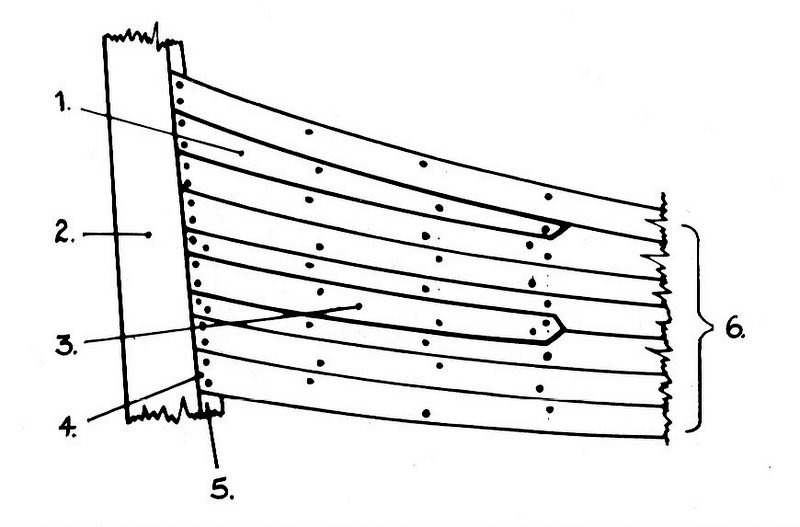

Santissima TRinitad 1/90 OCCRE Img03510
un mélange de deux méthodes
Santissima TRinitad 1/90 OCCRE Modos_10

pour ma première construction, le SJ Népomuceno, j'ai fait au plus simple ou le plus basique quand on démarre comme moi. en tout cas celle qui me semblait la plus adapté à mes possibilités du moment.
j'ai d'abord collé les 8 premières lames coté pont comme l'indiquait la doc. ensuite, une lame coté quille, une lame coté pont. au final, il suffit défiler les dernières lames pour combler les espaces restants. il ne faut pas se tromper sur ce modèle car il n'y a qu'une couche de bordé et donc pas de rattrapage possible.

Santissima TRinitad 1/90 OCCRE P1030310

Santissima TRinitad 1/90 OCCRE P1030710

Santissima TRinitad 1/90 OCCRE P1060313

pour ce second bateau, l'actuel SOS, je décidé de me lancer à l'eau et faire un vrai brochetage en éfilant les lames arrivant sur la proue et la poupe en partant du maitre couple. je ne te cache pas pas qu'il faut une grande patience pour arriver au bout. j'ai pas mal décollé à l'alcool à bruler tout au long de cette manip. mais bon, on y arrive à force et on n'en retire que des satisfactions.
grosso modo le "maitre couple" est tout simplement le couple le plus grand. tu le mesure de haut en bas et tu aura le nombre de lames qu'il te faudra au total. tu mesure ensuite ta proue et poupe et tu divise cette cote par le nombre de lames que tu as obtenu sur le maitre couple. il te suffit d'éfiler les lames avec cette cote obtenue en partant du maitre couple.
exp : MC = 10 cm = 20 lames de 5 mm.
proue = 5 cm divisé par 20 = 2.5 mm
poupe = 8 cm divisé par 20 = 4 mm
ça c'est pour la théorie car ensuite on tricher en éfilant les lames. dans la pratique, quand cela arrange elles n'arrivent pas au bout et se terminent avant pour laisser la place aux autres lames ...

Santissima TRinitad 1/90 OCCRE P1080410

Santissima TRinitad 1/90 OCCRE P1080511

Santissima TRinitad 1/90 OCCRE P1080612

Santissima TRinitad 1/90 OCCRE P1080512


sinon, revisite le lien préparé notamment par l'ancien et miel. tu y trouveras toutes les infos utiles pour bien préparer cette manip. au cas ou, si tu as besoin, j'ai pas mal de doc stocké sur cette étape si délicate car je fais pas mal de recherches sur le net avant toute manip.

https://www.laroyale-modelisme.net/t8442-principe-de-construction-d-un-voilier-simple-ex-le-renard

je reste à ta disposition mais je pense que les collègues du forum sauront surement mieux te renseigner que moi à ce niveau.
bonne soirée
amitiés
rafael

_________________
Méfie toi d'une poulie qui crie et d'une femme qui se tait. Toutes deux préparent un mauvais coup. :twisted:
Revenir en haut Aller en bas
ghostidem2003 †
Premier maître
Premier maître
ghostidem2003 †


Localisation : Toulouse

Santissima TRinitad 1/90 OCCRE Empty
MessageSujet: Re: Santissima TRinitad 1/90 OCCRE   Santissima TRinitad 1/90 OCCRE EmptyMer 10 Jan 2018, 22:38

re
les 6 premiers lames sont posées avec un léger éfilage car il faut que cela monte un peu.

Santissima TRinitad 1/90 OCCRE P1070710

ensuite, en ce qui me concerne, j'ai éfilé coté pont à mesure que je descendais. mais j'imagine que l'on peut faire l'inverse ou bien éfiler les deux coté ... en fait, perso, c'est le résultat à la pose à mesure que je descendais qui a commandé sur mon brochetage ...
la pose du haut ne pose pas de problèmes après la première couche.

Santissima TRinitad 1/90 OCCRE P1070414

Santissima TRinitad 1/90 OCCRE P1070910

mais ensuite, si cela ne convient pas ... il faut décoller.

Santissima TRinitad 1/90 OCCRE P1080011



le fameux MC


Santissima TRinitad 1/90 OCCRE P1080210

j'ai utilisé une ficelle pour les alignements

Santissima TRinitad 1/90 OCCRE P1080010



j'ai constamment vérifié les espaces restants à couvrir.



Santissima TRinitad 1/90 OCCRE P1080310

la pose continue en éfilant

Santissima TRinitad 1/90 OCCRE P1080110


Santissima TRinitad 1/90 OCCRE P1080411


mais tout cela n'est que la méthode que j'ai appliqué. en tout cas celle qui me convenait le mieux avec les moyens dont je disposais. mais réfère toi au lien que je t'ai donné. il y a de plus amples explications
sinon, à ta disposition
bonne soirée
amitiés
rafael
ps : avec quoi va tu éfiler ces lames ? si tu as besoin, j'ai appliqué une méthode sure pour cela qui ne nécessite qu'un simple cutter.


_________________
Méfie toi d'une poulie qui crie et d'une femme qui se tait. Toutes deux préparent un mauvais coup. :twisted:
Revenir en haut Aller en bas
Invité
Invité
Anonymous



Santissima TRinitad 1/90 OCCRE Empty
MessageSujet: Re: Santissima TRinitad 1/90 OCCRE   Santissima TRinitad 1/90 OCCRE EmptyJeu 11 Jan 2018, 07:05

hello
merci pour cette démonstration trés  utile  Very Happy
Revenir en haut Aller en bas
romilly
Enseigne de vaisseau de première classe
Enseigne de vaisseau de première classe
romilly


Localisation : Romilly/sur/seine - Aube

Santissima TRinitad 1/90 OCCRE Empty
MessageSujet: Re: Santissima TRinitad 1/90 OCCRE   Santissima TRinitad 1/90 OCCRE EmptyJeu 11 Jan 2018, 10:48

les photo du diorama posté par  Ghostidem2003 ont été transférées ici :

https://www.laroyale-modelisme.net/t20735-curro-agudo-manga-et-stm-trinidad-diorama


afin de ne pas polluer le sujet de Serge
Fait avec l'accord Ghostidem2003

amicalement
Georges
Revenir en haut Aller en bas
Ekis
Enseigne de vaisseau de première classe
Enseigne de vaisseau de première classe
Ekis



Santissima TRinitad 1/90 OCCRE Empty
MessageSujet: Re: Santissima TRinitad 1/90 OCCRE   Santissima TRinitad 1/90 OCCRE EmptyLun 15 Jan 2018, 12:23

Tu fais tremper dans quoi ? Alcool, eau ? Et combien de temps ?
Tu colles tes virures tout de suite après trempage ? Tu les formes à la pince, au fer à brocheter, sur une boite en fer blanc ?
Tu veux brocheter complètement ?

Voilà, avant de te répondre et de te dire des conneries, je préfère savoir ta méthode et tes outils. sourire

_________________
Santissima TRinitad 1/90 OCCRE Tete50px-56522c4 Santissima TRinitad 1/90 OCCRE Signature2021-5835c24
Revenir en haut Aller en bas
Miel
Amiral
Amiral
Miel


Localisation : BRIERE
Navire préféré : LA COURONNE LE SUPERBE ORENOQUE LE RENARD LE PEREGRINE GALLEY LE KING DU MISSISSIPI LE HELDER FIRE-BOAT VEDETTE LANCE TORPILLE LE CYGNE LE REQUIN BATEAU-JOUET

Santissima TRinitad 1/90 OCCRE Empty
MessageSujet: Re: Santissima TRinitad 1/90 OCCRE   Santissima TRinitad 1/90 OCCRE EmptyLun 15 Jan 2018, 13:19

Démat
Ce bordage est bien parti Bonne suite sunny

_________________
Santissima TRinitad 1/90 OCCRE 32511Santissima TRinitad 1/90 OCCRE 661411Santissima TRinitad 1/90 OCCRE 3941111
Revenir en haut Aller en bas

Santissima TRinitad 1/90 OCCRE
Revenir en haut
Page 1 sur 3Aller à la page : 1, 2, 3  Suivant

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
La Royale Modélisme :: CHANTIERS NAVALS :: ARSENAL GREEMENTS-
Sauter vers:
