Chasseur de sous-marins CH123 au 1/50 selon plans AAMM

Bonjour,

c'est magnifique, superbe, magistral....

Amicalement,

Thierry

Merci beaucoup à vous 4 pour vos commentaires bien sympa !! Cela me donne du courage pour la suite !

J'aime bien les 2   mais seul ton œil est le maître de ton choix

Beau travail!!
Amitiés
jcb

Bonjour à tous et merci à Lionel et JCB !

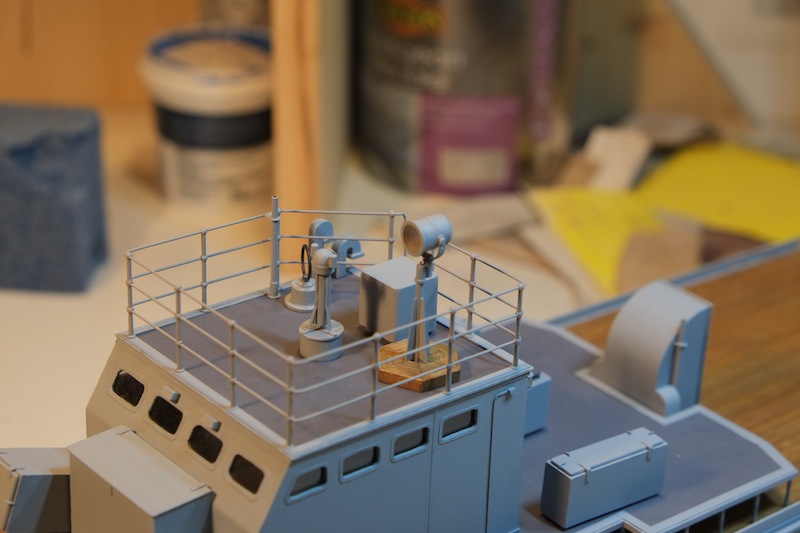

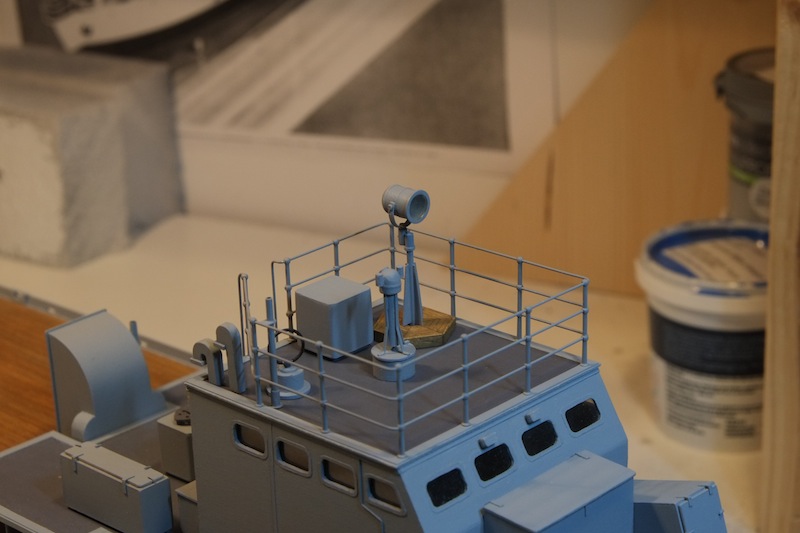

je progresse doucement avec la construction des divers équipements de la passerelle : 2 manches à air, le compas, l'antenne gonio et le gros projecteur et puis ce tube sur le côté tribord :









Le compas et le projecteur m'ont donné du mal et m'ont occupé pas mal de temps, ils sont assez délicats à construire et sont assez fragiles.

Il y a un peu de tout dans ces quelques pièces: du bois, du métal, du plastique, du papier ...

La plateforme héxagonale du projecteur est en bois, j'ai simulé les lattes avec des petits morceaux de carré de 1 mm, une baguette qui me restait de l'Higaki Kaisen :



Il reste encore quelques coffres à fabriquer et à installer, cela nous fera une passerelle bien encombrée!

Ce sera tout pour cette fois !
A bientôt

Stéphane

Ouaouh, c'est toujours aussi magnifique.

A+

Excellent, tout simplement

bonsoir Stéphane

encore un modèle que j'ai loupé....honte a moi ton travail est magnifique , c'est fin ,tout file droit bravo pas évident sur les grosses échelles..et ton travail donne envie de ce frotter a ces grosses échelles
bravo pour ce superbe travail
cheers
Nicolas

Merci à vous 4 pour vos commentaires bien sympa !
J'y vais doucement en ce moment, pour le moment les pièces de la timonerie et du roof ne sont pas toutes collées afin de ne pas gêner la suite de la construction, je verrai quand j'aurai réalisé le mât dans quel ordre il convient de fixer les pièces de façon définitive.

C est un vrai bonheur

Bravo pour le souci du détail !

Il devrait finir au Musée de la Marine ce chef d’œuvre, non ?

Bonsoir à tous, et merci à Fred, Nicolas et Pierre !

J'avance assez lentement ces temps-ci, d'autres préoccupations en tête …

J'ai quand même progressé sur la réalisation du mât :

Mât et vergue sont en bois :



Le radar dôme est en bois tourné. Comme je n'ai pas de tour, j'ai d'abord ébauché la forme grossièrement à la lime électrique et terminé au papier de verre avec ma petite perceuse maxicraft utilisée comme un tour.
Les petits anneaux sous la vergue serviront pour les drisses et les antennes :



Aprés peinture, le mât prêt à être posé sur la cabine ainsi que les jambes de force en laiton en cours de réalisation:



Ne restera plus qu'à ajuster tout ça sur la timonerie !

A bientôt et bon week-end !

Stéphane

Bonjour à tous !

ça avance, ça avance !

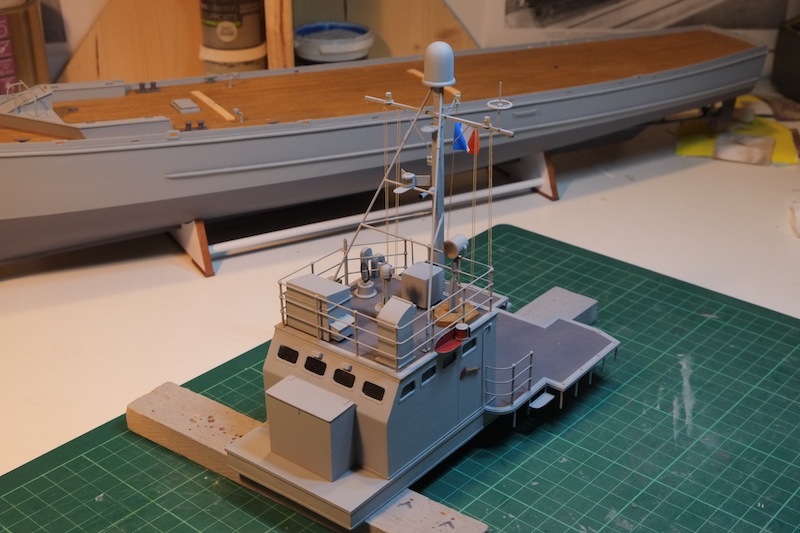

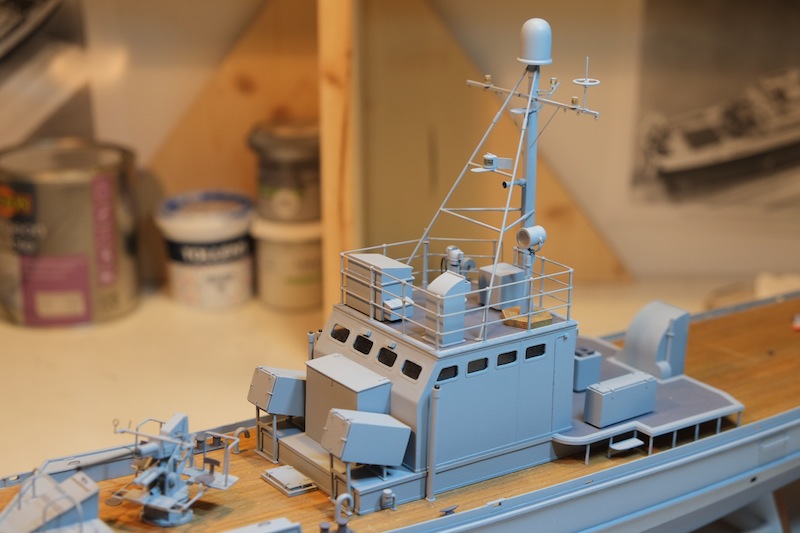

Voici le mât posé avec ses jambes de force, et quelques équipements complémentaires réalisés: l'armoire à cartes et l'armoire à fusée sur la passerelle, les tubes de descente d'antenne et autres petits aérateurs et raccords de tuyauterie (je suppose pour les tuyaux d'incendie) sur le pont à l'avant de la timonerie:






Je vais maintenant réaliser les feux de position babord/tribord, poser les drisses, peut être ajouter une hache sur la paroi de la timonerie.
Ensuite je m'attellerai aux rambardes de la plateforme arrière.

A bientôt

Stéphane

Stéphane, c'est vraiment superbe et très finement réalisé. Tout est parfait, positionné sans erreur ... je suis fan de ton montage.

Bravo, c'est top

superbe travail Stéphane ....bravo

cheers
Nicolas

Merci beaucoup pour vos encouragements, Jean-François, Nicolas et Jérôme !

Bonjour,

Je suis tombé sur ton post hier soir. J'ai tant bavé devant ton oeuvre magistrale que je suis totalement déshydraté.
De ce pas, je cours à la pharmacie acheter 1 ou deux litres de collyre. En effet, j'en ai aussi les rétines "cramées".
Trêve de plaisanterie. C'est absolument magnifique.
J'ai trois bouquins qui pourraient peut-être t'intéresser. Sic'est le cas, donne moi ton adresse mail par MP.

Les voici:

Bonjour

C'est vraiment magnifique, propre et net, ciselé par un orfèvre en la
matière

👍👍👍

Merci à vous Hugues et Thimarie pour vos commentaires bien encourageants !

@Hugues : merci pour ta proposition bien sympathique ! Oui, c'est vrai on est toujours à la recherche de photos pour ce genre de navires maintenant assez anciens. On en trouve pas mal sur navsource.org, mais le plus souvent ce sont des vues d'ensemble, assez peu de vues de détails malheureusement.
Tu t'en doutes, c'est maintenant l'arrière du bateau qui va m'intéresser, en particulier la plateforme le plus souvent octogonale, quelquefois ronde qui supporte un canon de 20 à l'arrière. Je soupçonne en effet le plan de l'AAMM d'être un peu "fantaisiste", cette plateforme étant représentée reposant juste sur des coffres ... ce qui me parait quand même assez suspect ...

Je passe avec toi en MP pour en discuter !

A bientôt

Stéphane

Le scratch à ce niveau j'adore !
... mais je l'ai déjà dit !
Un grand non, très grand non plus, immense BRAVO Stéphane !

Merci beaucoup Pierre !

Tiens au passage je viens de trouver quelques belles photos du SC1029 (CH123) et du SC1030 dans leurs versions d'origine, sur le lac Champlain à Shelburne :
http://cdi.uvm.edu/islandora/search/1029?type=edismax

En voici 2 (j'espère que j'ai le droit de les publier ici !)





Ils sont bien différents du plan de l'AAMM, en particulier la plateforme arrière avec le canon de 20 est encore inexistante sur ces versions, le mât n'a pas de jambes de force et plein d'autres petites différences encore, mais je suis content de voir que le brise-lames que j'ai réalisé d'après photos est quasiment conforme à l'original !!

A bientôt

Stéphane

Sont bien belles ces photos.

Bonjour à tous,

Petite question pour les spécialistes !

Quelqu'un sait-il de quelle couleur étaient les supports des feux de navigation babord/tribord des navires Français pendant la 2eme guerre mondiale?
- rouge à babord et vert à tribord comme les lanternes ?
- noirs (mais je crois que c'est la règlementation d'après 1970 si je me souviens bien ...) ?
- ou bien simplement gris, de la couleur du bateau peut être?

... c'est le problème quand toutes les photos de l'époque sont en noir et blanc ...

Merci !

Stéphane

Ah ! une réponse !!
Eh bien Jérôme, je vais donc m'en remettre à ton avis, demain matin je peindrais mes supports en rouge et vert !

Merci ! Merci !

Bonne soirée

Stéphane

Bonjour à tous,

j'ai commencé la pose des rambardes de la plateforme.

Avec les chandeliers CAP Maquettes, il faut percer à 1,5 mm à peu près, c'est assez large, j'ai donc pris pas mal de précautions pour ne pas éclater le bois en bordure: perçage progressif à la main à 0,5, puis à 0,8, puis 1mm, 1,2 et enfin 1,5 en utilisant une butée de telle sorte que l'extrémité du foret soit un peu plus courte que l'épaisseur de la plateforme. Ainsi je ne perce pas complètement de part en part, le bois n'éclate pas et je ne risque pas d'abimer les petits poteaux en dessous.



La timonerie est maintenant définitivement collée sur le roof et j'ai également posé les feux de position, les drisses et un pavillon en papier de soie.

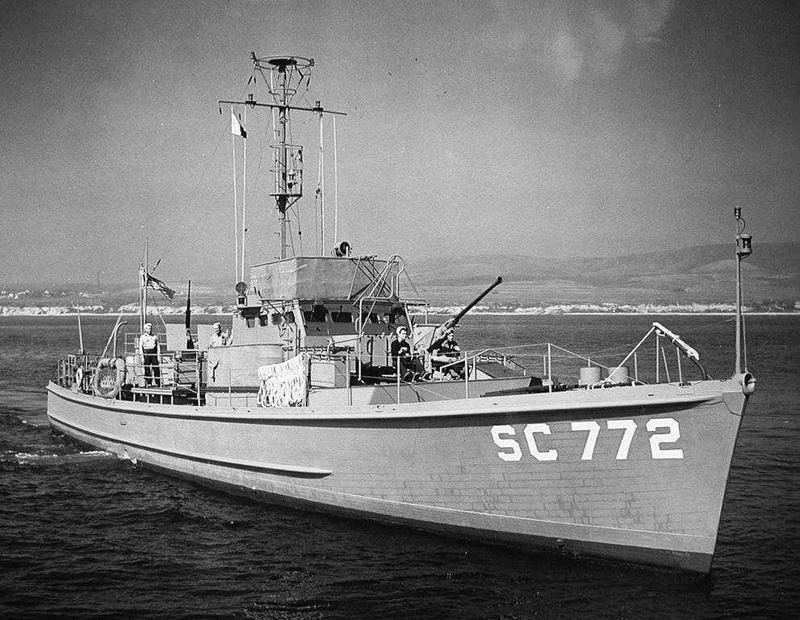

La pose des drisses est volontairement asymétrique, j'ai pris exemple sur le SC 772 :



ainsi que sur le SC 1010 . Les taquets des drisses sont en effet plus écartés et plus bas à babord qu'à tribord :



(photos gentiment données par Alain Teneze)

Voilà pour cette fois!
A bientôt

Stéphane

Salut Stéphane,

Belle timonerie, ça avance bien!

Belle photo, et si c'est moi qui te l'ai donné tant mieux car je ne m'en souviens pas de celle-là!!!

Bonne continuation

Alain

Toujours aussi minutieux et astucieux Stéphane, bravo ça avance.😉

Merci beaucoup pour vos sympathiques encouragements Alain, Pierre, L'ancien et Jérôme !!

Bonjour à tous,

voici quelques progrès depuis la dernière fois :

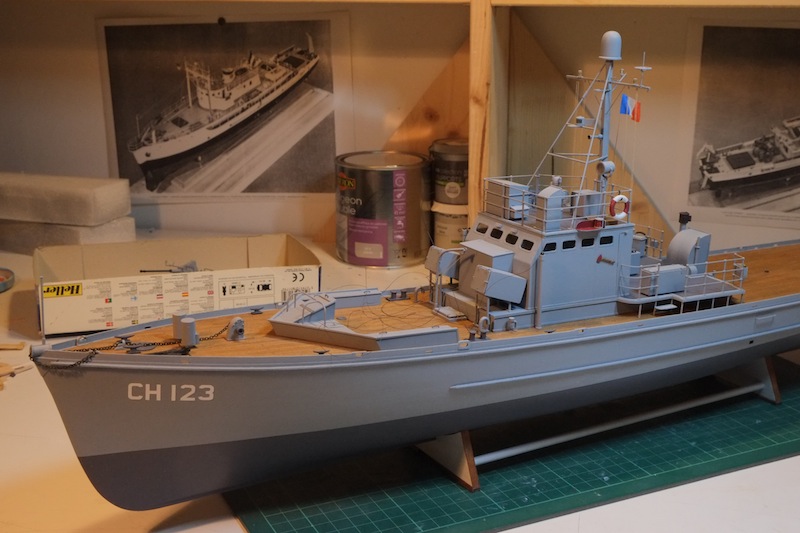

Mon chasseur CH123 est maintenant "baptisé" et à l'exception du canon de 40 toutes les petites pièces que j'avais préparées sont maintenant définitivement fixées :

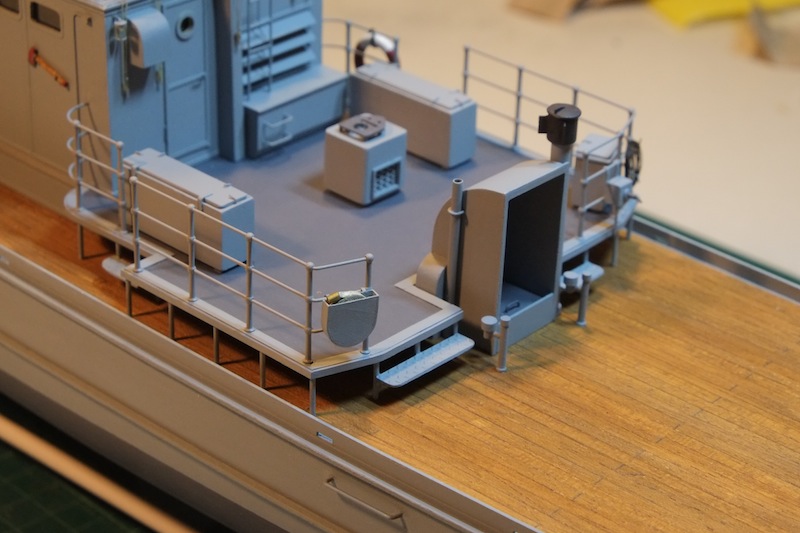

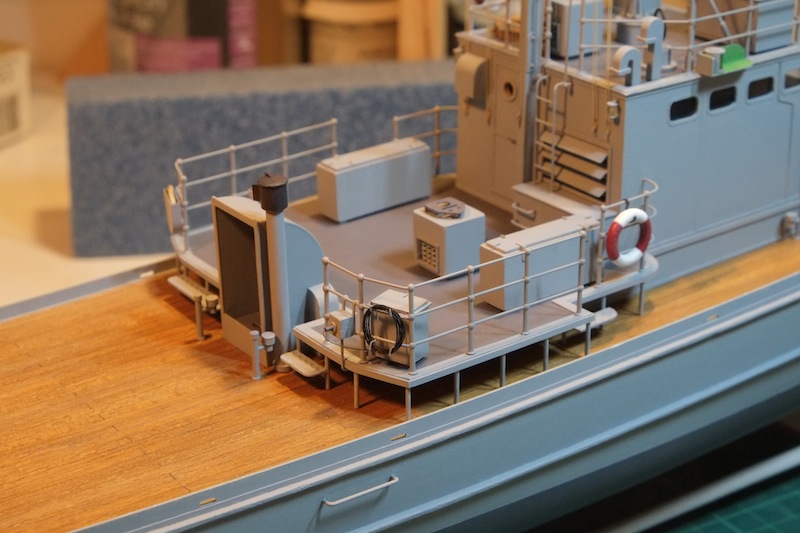

Les rambardes de la plateforme sont posées. J'ai ajouté une manche à incendie dans son support et 2 raccords de tuyauterie incendie sur les côtés de l'écoutille...



... ainsi que la cheminée des cuisines, une boite de raccordement électrique et sa rallonge, et 2 bouées.



Voilà tout pour cette fois ci !

Je vais maintenant probablement me lancer dans la réalisation des 3 canons de 20 et puis peut être à l'avant les 2 "mousetraps" qui ne sont pas représentés sur le plan mais qui équipaient tous les chasseurs de cette classe.

A bientôt

Stéphane

Un grand bravo à toi, je me répète mais ton bateau est vraiment superbe.

Il a un niveau de détails et une finesse des détails extraordinaire


A+
Wadone

Bonsoir Stéphane,

c'est vrai qu'on se répète, mais c'est tellement finement réalisé et super beau.

Thierry

Bravo Stéphane, tu peux être fier de ton travail.

Je viens de parcourir ce montage.
Il est de toute beauté et n'a rien à envier au fineartmodel du début.
Bravo et bonne continuation.

Très beau résultat.
Amitiés.
JPG
