chouan1793
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe


Localisation : calais
Navire préféré : tellement

Hms Bounty constructo 1:50 - Page 2 Empty
MessageSujet: Re: Hms Bounty constructo 1:50   Hms Bounty constructo 1:50 - Page 2 EmptyLun 20 Nov 2017, 13:05

salut a tous petit avancement. alors effectivement comme disait troyti, il va y avoir du ponçage Razz Razz
 Hms Bounty constructo 1:50 - Page 2 5157182372231215763570857630965272626255321721282n
Hms Bounty constructo 1:50 - Page 2 4151252372265215763570390964343286544962070647846n
Revenir en haut Aller en bas
troyti
Maistrancier
Maistrancier
troyti

Localisation : Vaucluse
Navire préféré : la Bounty

Hms Bounty constructo 1:50 - Page 2 Empty
MessageSujet: Re: Hms Bounty constructo 1:50   Hms Bounty constructo 1:50 - Page 2 EmptyLun 20 Nov 2017, 20:15

bonjour
oui effectivement le pont vient a raz des couples
attention pour les apôtres ils faut bien leurs donner galbe de la proue essaye avec une baquette souple de la faire courir le long des derniers couples pour voir sil n'y a pas de cassure (je pense qu'il manque encore un peu de ponçage)

Hms Bounty constructo 1:50 - Page 2 Img_1310

voila une photo qui résume tout les apôtres le pont poncé a raz des couple et la pose de la première virure suivant les cotes du plan
bien tremper le sapeli (pour les bordée) a l'eau chaude ou alcool car le bois et difficile a cintrer et casse facilement
a bientot
thierry
Revenir en haut Aller en bas
chouan1793
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe


Localisation : calais
Navire préféré : tellement

Hms Bounty constructo 1:50 - Page 2 Empty
MessageSujet: Re: Hms Bounty constructo 1:50   Hms Bounty constructo 1:50 - Page 2 EmptyLun 20 Nov 2017, 20:59

oui j'avais vu sur ton post qui est tres bien detaillé. ce week end je vais faire tremper mes baguettes dans l'alcool a bruler et comme sa je verrais. mais je ne pense pas arrivé au meme rendu de ton poncage qui est juste super (surtout que c'est ma première maquette bois lol, je pensais pas qu'il y aurais autant de travail de mis a niveau)
Revenir en haut Aller en bas
caputsyl
Maistrancier
Maistrancier
caputsyl

Localisation : Captieux (sud gironde)33
Navire préféré : Soleil royal /riva

Hms Bounty constructo 1:50 - Page 2 Empty
MessageSujet: Re: Hms Bounty constructo 1:50   Hms Bounty constructo 1:50 - Page 2 EmptyLun 20 Nov 2017, 23:35

Bon début .
Petite question perso je n'ai jamais utilisé le trempage ,uniquement la pince a couder y a t'il un avantage au trempage?
a + JC
Revenir en haut Aller en bas
Ekis
Enseigne de vaisseau de deuxième classe
Enseigne de vaisseau de deuxième classe
Ekis


Hms Bounty constructo 1:50 - Page 2 Empty
MessageSujet: Re: Hms Bounty constructo 1:50   Hms Bounty constructo 1:50 - Page 2 EmptyMar 21 Nov 2017, 02:19

Un bois plus maléable pour épouser les courbes des couples. Wink
C'est mon avis, mais certains maquettistes n'utilisent que la pince. Fais un essai de trempage, tu pourras comparer.

_________________
Hms Bounty constructo 1:50 - Page 2 Tete50px-56522c4 Hms Bounty constructo 1:50 - Page 2 Signature2019-56bf89d
Revenir en haut Aller en bas
chouan1793
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe


Localisation : calais
Navire préféré : tellement

Hms Bounty constructo 1:50 - Page 2 Empty
MessageSujet: Re: Hms Bounty constructo 1:50   Hms Bounty constructo 1:50 - Page 2 EmptyMar 21 Nov 2017, 09:32

Merci😊. Par contre j'ai u e question qui va certainement en énerver certain lol. Financièrement c'est tres difficile pour moi, donc est ce que le bain d'alcool suffira pour installer les lattes ou est ce que je doit acheter quelque chose style les pinces?
Revenir en haut Aller en bas
Ekis
Enseigne de vaisseau de deuxième classe
Enseigne de vaisseau de deuxième classe
Ekis


Hms Bounty constructo 1:50 - Page 2 Empty
MessageSujet: Re: Hms Bounty constructo 1:50   Hms Bounty constructo 1:50 - Page 2 EmptyMar 21 Nov 2017, 13:02

Je trempe les lattes dans l'eau, pas dans l'alcool.

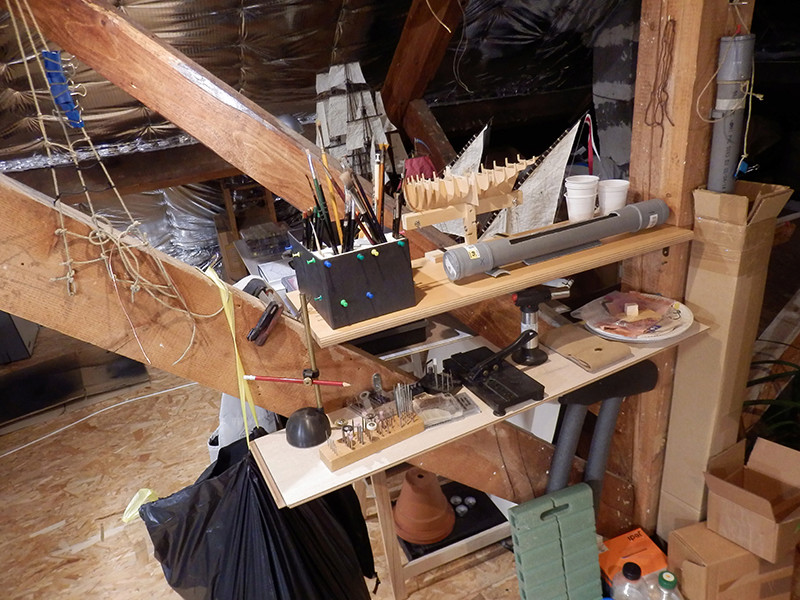

Sur cette photo, tu peux apercevoir le tube gris vertical de 60 cm avec des bouchons, rempli d'eau et attaché à la poutre, et un autre morceau de tube horizontal, ouvert en 2 sur la longueur pour les petites pièces (faits à partir d'un tube plastique de plomberie).

Hms Bounty constructo 1:50 - Page 2 P9110021

Tu auras besoin de quelque chose pour maintenir tes lattes sur les couples, qu'elles soient trempées dans l'eau, l'alcool ou simplement formées à la pince à cintrer.
Des pinces à linge peuvent t'aider dans certains cas.
Tu devrais lire attentivement ces 3 sujets pour bien voir :
Brochetage d'une coque bois
Brochetage
Principes de construction

_________________
Hms Bounty constructo 1:50 - Page 2 Tete50px-56522c4 Hms Bounty constructo 1:50 - Page 2 Signature2019-56bf89d
Revenir en haut Aller en bas
chouan1793
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe


Localisation : calais
Navire préféré : tellement

Hms Bounty constructo 1:50 - Page 2 Empty
MessageSujet: Re: Hms Bounty constructo 1:50   Hms Bounty constructo 1:50 - Page 2 EmptyMar 21 Nov 2017, 14:26

Jmerci j'ai ce qu'il fait pour les maintenir c'était juste pour la formation donc c'est bon alors pas besoin d'acheter merci😉
Revenir en haut Aller en bas
chouan1793
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe


Localisation : calais
Navire préféré : tellement

Hms Bounty constructo 1:50 - Page 2 Empty
MessageSujet: Re: Hms Bounty constructo 1:50   Hms Bounty constructo 1:50 - Page 2 EmptyMar 28 Nov 2017, 19:36

Petit avancement je viens de mettre la première virures qui n'est pas collé j'attends vos commentaires car le plan demande de laisser 6mm à l'arrière mais comme pour troyti on lui a dit que c'était pas la bonne idée
Hms Bounty constructo 1:50 - Page 2 79442120171128114743
Hms Bounty constructo 1:50 - Page 2 87363020171128114748Hms Bounty constructo 1:50 - Page 2 1253982390561815848230849164965770343855544013173n
Hms Bounty constructo 1:50 - Page 2 3493682412950315848231315831581115423502987906248n
Revenir en haut Aller en bas
chouan1793
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe


Localisation : calais
Navire préféré : tellement

Hms Bounty constructo 1:50 - Page 2 Empty
MessageSujet: Re: Hms Bounty constructo 1:50   Hms Bounty constructo 1:50 - Page 2 EmptyMer 29 Nov 2017, 12:59

Ok je te remercie. Je suivrai donc le plan
Revenir en haut Aller en bas
troyti
Maistrancier
Maistrancier
troyti

Localisation : Vaucluse
Navire préféré : la Bounty

Hms Bounty constructo 1:50 - Page 2 Empty
MessageSujet: Re: Hms Bounty constructo 1:50   Hms Bounty constructo 1:50 - Page 2 EmptyMer 29 Nov 2017, 13:12

bonjour
je confirme ce que dit l'ancien, j'ai suivi les cotes du plan et je n'ai pas eu de problèmes par la suite
les 6mm correspond a la hauteur d'une virure qui viens par dessus a raz du pont a la poupe et remonte progressivement a 5 ou 6mm a la proue
elle sert de support pour la lisse de pavois
donc bien suivre les cotes du plan pour la pose de la première virure
thierry
Revenir en haut Aller en bas
chouan1793
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe


Localisation : calais
Navire préféré : tellement

Hms Bounty constructo 1:50 - Page 2 Empty
MessageSujet: Re: Hms Bounty constructo 1:50   Hms Bounty constructo 1:50 - Page 2 EmptyMer 29 Nov 2017, 13:19

Merci Thierry j'ai bien fait de pas coller la virures alors😁
Revenir en haut Aller en bas
troyti
Maistrancier
Maistrancier
troyti

Localisation : Vaucluse
Navire préféré : la Bounty

Hms Bounty constructo 1:50 - Page 2 Empty
MessageSujet: Re: Hms Bounty constructo 1:50   Hms Bounty constructo 1:50 - Page 2 EmptyMer 29 Nov 2017, 13:24

oui effectivement
tu peux utiliser une baguette de 6mm comme guide de point de départ avec le pont a l’arrière ensuite la virure remonte a fleur du pont vers la proue
regarde mon post tu verra le resultat
thierry
Revenir en haut Aller en bas
chouan1793
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe


Localisation : calais
Navire préféré : tellement

Hms Bounty constructo 1:50 - Page 2 Empty
MessageSujet: Re: Hms Bounty constructo 1:50   Hms Bounty constructo 1:50 - Page 2 EmptySam 02 Déc 2017, 16:18

salut a tous. bon je suis en plein montage des virures et comme je l'ai indiqué, c'est un kit d'occasion et je me rend compte que pour la suite je risque d'avoir des difficultés. je m'explique  dans la boite de rangement, toutes les virures et mats sont mélangés.j'aurais donc aimé savoir si une personne qui a fait ce kit, ce souvient de quel morceaux de bois correspond a quel numéro sur le plan de montage
Revenir en haut Aller en bas
troyti
Maistrancier
Maistrancier
troyti

Localisation : Vaucluse
Navire préféré : la Bounty

Hms Bounty constructo 1:50 - Page 2 Empty
MessageSujet: Re: Hms Bounty constructo 1:50   Hms Bounty constructo 1:50 - Page 2 EmptySam 02 Déc 2017, 18:29

Hms Bounty constructo 1:50 - Page 2 Page110



Hms Bounty constructo 1:50 - Page 2 Page210

Hms Bounty constructo 1:50 - Page 2 Page310
j’espère que cela pourra t'aider c'est la nomenclature des différentes pièces du Kit
amicalement
thierry
Revenir en haut Aller en bas
chouan1793
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe


Localisation : calais
Navire préféré : tellement

Hms Bounty constructo 1:50 - Page 2 Empty
MessageSujet: Re: Hms Bounty constructo 1:50   Hms Bounty constructo 1:50 - Page 2 EmptySam 02 Déc 2017, 18:37

merci pour la nomenclature sa devrait beaucoup m'aidé. merci l'ancien oui je l'ai bien reçu. sinon la boite est bien rangé a part toute la partie latte de bois ou tout est mélangé
Revenir en haut Aller en bas
chouan1793
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe


Localisation : calais
Navire préféré : tellement

Hms Bounty constructo 1:50 - Page 2 Empty
MessageSujet: Re: Hms Bounty constructo 1:50   Hms Bounty constructo 1:50 - Page 2 EmptyJeu 07 Déc 2017, 11:02

salut a tous.
Ayant posé ma troisième virures je pense (au vu de ce que j'ai pu lire sur le forum Smile ) qu'il est temps d'attaqué le brochetage. Mais le problème c'est que même après avoir lu le tuto...... je ne comprend rien. vraiment désolé.
c'est pourquoi j'avais besoin d'un peu d'aide svp Embarassed
Revenir en haut Aller en bas
Ekis
Enseigne de vaisseau de deuxième classe
Enseigne de vaisseau de deuxième classe
Ekis


Hms Bounty constructo 1:50 - Page 2 Empty
MessageSujet: Re: Hms Bounty constructo 1:50   Hms Bounty constructo 1:50 - Page 2 EmptyJeu 07 Déc 2017, 13:58

Qu'est ce que tu ne comprends pas précisement ? La réduction des virures vers la proue et la poupe ?
La règle qui consiste a avoir autant de virures (ou presque) au milieu de la coque et aux extremités ?
Dis nous pour qu'on puisse tenter de t'aider (dans la limite de mes compétences en tous cas...).

_________________
Hms Bounty constructo 1:50 - Page 2 Tete50px-56522c4 Hms Bounty constructo 1:50 - Page 2 Signature2019-56bf89d
Revenir en haut Aller en bas
chouan1793
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe


Localisation : calais
Navire préféré : tellement

Hms Bounty constructo 1:50 - Page 2 Empty
MessageSujet: Re: Hms Bounty constructo 1:50   Hms Bounty constructo 1:50 - Page 2 EmptyJeu 07 Déc 2017, 14:19

Ben en fait tu viens de résumé je n'ai rien compris
Revenir en haut Aller en bas
troyti
Maistrancier
Maistrancier
troyti

Localisation : Vaucluse
Navire préféré : la Bounty

Hms Bounty constructo 1:50 - Page 2 Empty
MessageSujet: Re: Hms Bounty constructo 1:50   Hms Bounty constructo 1:50 - Page 2 EmptyJeu 07 Déc 2017, 16:29

bonjour
tu tapes "brochetage des virures" sur ton moteur de recherche internet et tu trouvera des sites qui expliques la technique
http://navi.modelisme.com/article688.html
si ca peux t'aider
thierry
Revenir en haut Aller en bas
chouan1793
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe


Localisation : calais
Navire préféré : tellement

Hms Bounty constructo 1:50 - Page 2 Empty
MessageSujet: Re: Hms Bounty constructo 1:50   Hms Bounty constructo 1:50 - Page 2 EmptyJeu 07 Déc 2017, 17:20

merci pour le lien. donc je commence a mieux comprendre le point noir maintenant c'est le principe du calcule. J'ai compris qu'il faut tailler la baguette au niveau de la proue et de la poupe. mais alors le calcul pour savoir jusqu’où taillé et de combien il faut tailler, la je suis perdu
Revenir en haut Aller en bas
WAG07100
Maître
Maître
WAG07100

Localisation : Bouches-du-Rhône
Navire préféré : SOVEREIGN OF THE SEAS

Hms Bounty constructo 1:50 - Page 2 Empty
MessageSujet: Re: Hms Bounty constructo 1:50   Hms Bounty constructo 1:50 - Page 2 EmptyJeu 07 Déc 2017, 18:01

Bonjour , je te souhaite une bonne construction de ta Bounty.

_________________
Amitié Antonio
Revenir en haut Aller en bas
Ekis
Enseigne de vaisseau de deuxième classe
Enseigne de vaisseau de deuxième classe
Ekis


Hms Bounty constructo 1:50 - Page 2 Empty
MessageSujet: Re: Hms Bounty constructo 1:50   Hms Bounty constructo 1:50 - Page 2 EmptyJeu 07 Déc 2017, 18:14

Déjà, le vocabulaire :
Bordé : l'ensemble des baguettes (virures) qui composent une coque. On parle d'un bordé.
Virure : chaque baguette sur la coque
Oeuvres mortes : La coque au dessus de l'eau (elle ne "travaille" pas)
Oeuvres vives : toute la coque sous l'eau (elle "travaille" avec la mer)
Brochetage : effiler (tailler en plus "étroit") une virure pour épouser la forme de la coque

La plupart du temps, seules les oeuvres vives sont brochetées.

- En fait, il faut déjà que tu détermines le placement de la première virure : celle qui sépare les oeuvres mortes des oeuvres vives.Souvent, elle est au niveau du premier pont.
- Il te faut déterminer le couple le plus grand, généralement au milieu de la coque. On l'appelle Maître Couple (MC).
- Pour ce faire, si tu as un mètre souple, tu calcules la distance entre la quille et cette première virure.
- Une fois trouvé la distance sur le MC, tu la divises par la largeur d'1 baguette (généralement 5mm dans les kits). Ça te donne le nombre de baguettes qui devront être posées.
- Après, tu calcules la distance quille/baguette sur les plus petits couples : celui de la proue et celui de la poupe. Et tu divises ces 2 distances par le nombre de baguettes trouvé précédemment sur le MC. Tu devrais tomber sur un chiffre du type 3.56... En gros, tu devras diminuer chaque virure (baguette) de 5mm à 3.5 en bout de coque.
- Et si tu veux connaitre la pente pour couper, il te faut faire ça sur chaque couple intermédiaire (entre le MC et celui de la proue/poupe).
Ce qui va te donner la réduction à faire pour tes virures et avoir un bordé correct. Smile

Quelques images ICI sur lequel je vais copier ce post qui peut servir à d'autres. Wink

_________________
Hms Bounty constructo 1:50 - Page 2 Tete50px-56522c4 Hms Bounty constructo 1:50 - Page 2 Signature2019-56bf89d


Dernière édition par Ekis le Jeu 07 Déc 2017, 18:41, édité 1 fois
Revenir en haut Aller en bas
troyti
Maistrancier
Maistrancier
troyti

Localisation : Vaucluse
Navire préféré : la Bounty

Hms Bounty constructo 1:50 - Page 2 Empty
MessageSujet: Re: Hms Bounty constructo 1:50   Hms Bounty constructo 1:50 - Page 2 EmptyJeu 07 Déc 2017, 18:38

je te conseille cette méthode mais il faut brocheter maintenant si tu a déjà posé 3 virures
j'ai fait l'erreur de ne pas le faire tout de suite et j'ai du recommencer (vois mon post)
donne moi tes résultats de calcul je verrai si c'est cohérent
pour info 24 virures posé sur mon modèle +1 au dessus du pont
donc 50 au total
Revenir en haut Aller en bas
chouan1793
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe


Localisation : calais
Navire préféré : tellement

Hms Bounty constructo 1:50 - Page 2 Empty
MessageSujet: Re: Hms Bounty constructo 1:50   Hms Bounty constructo 1:50 - Page 2 EmptyJeu 07 Déc 2017, 22:00

Super merci beaucoup ekis j'ai compris du coup.
Oui troyti j'avais vus. Et c'est pour ça que j'ai arrêté et demander conseil directement
Revenir en haut Aller en bas

Hms Bounty constructo 1:50
Revenir en haut
Page 2 sur 3Aller à la page : Précédent  1, 2, 3  Suivant

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
La Royale Modélisme :: CHANTIERS NAVALS :: ARSENAL GREEMENTS-
Sauter vers:
