Rygain
Maistrancier
Maistrancier


Localisation : Nantes

Boulogne Etaples au 1/20 sur plan - Page 4 Empty
MessageSujet: Re: Boulogne Etaples au 1/20 sur plan   Boulogne Etaples au 1/20 sur plan - Page 4 EmptyJeu 04 Mai 2017, 18:19

Superbe !!

le travail du bois n'est pas du tout à ma portée, j'admire vraiment votre talent

_________________
Maquette en cours : Titanic Revell 1/400
Revenir en haut Aller en bas
Laguigne
Maistrancier
Maistrancier
Laguigne


Boulogne Etaples au 1/20 sur plan - Page 4 Empty
MessageSujet: Re: Boulogne Etaples au 1/20 sur plan   Boulogne Etaples au 1/20 sur plan - Page 4 EmptyJeu 04 Mai 2017, 20:35

Hello magnifique travail, ont ne se lasse pas de suivre ton poste! Bravo !

_________________
Boulogne Etaples au 1/20 sur plan - Page 4 Signat10 Boulogne Etaples au 1/20 sur plan - Page 4 0034
Revenir en haut Aller en bas
pipr
Second Maître
Second Maître
pipr

Localisation : Conflans sainte Honorine

Boulogne Etaples au 1/20 sur plan - Page 4 Empty
MessageSujet: Re: Boulogne Etaples au 1/20 sur plan   Boulogne Etaples au 1/20 sur plan - Page 4 EmptyVen 19 Mai 2017, 17:26

Bonjour,

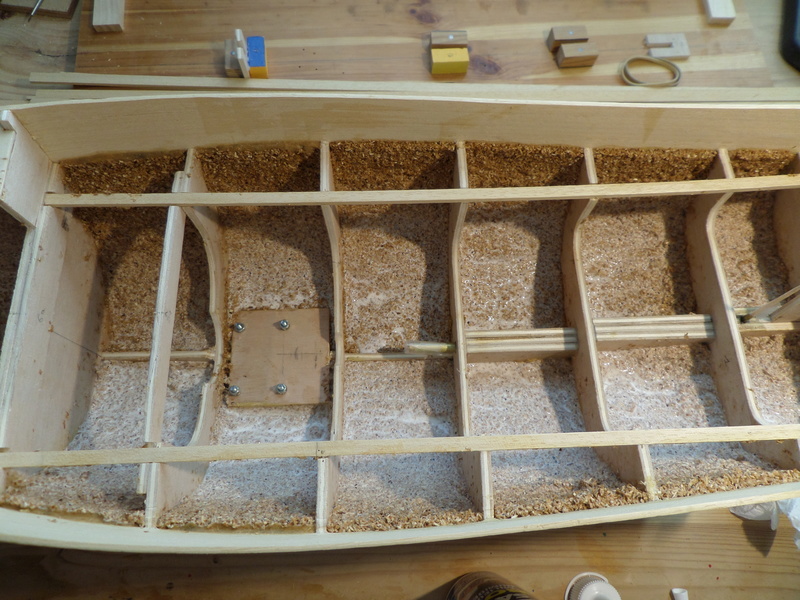

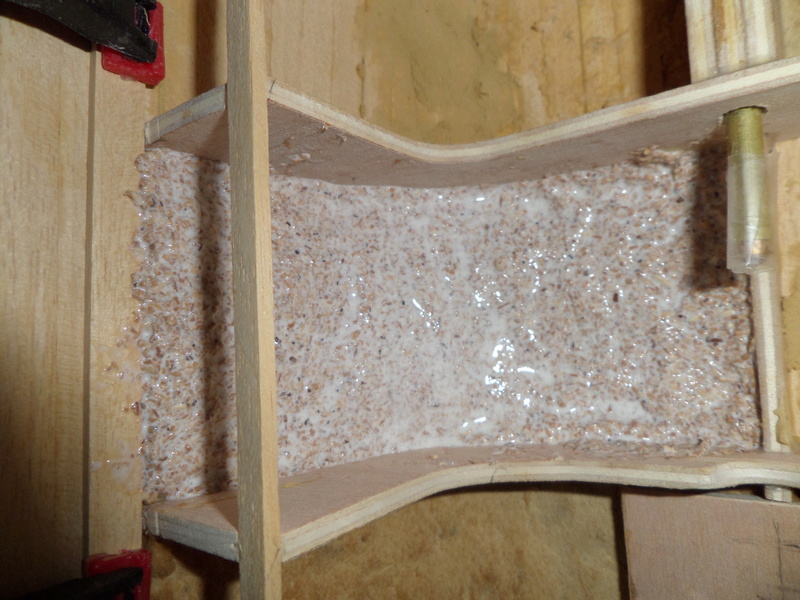

En attendant mes baguettes commandées pour le lattage du pont, je travaille sur la cabine.
Boulogne Etaples au 1/20 sur plan - Page 4 Sam_3414

Boulogne Etaples au 1/20 sur plan - Page 4 Sam_3410

Boulogne Etaples au 1/20 sur plan - Page 4 Sam_3413

Boulogne Etaples au 1/20 sur plan - Page 4 Sam_3412

Boulogne Etaples au 1/20 sur plan - Page 4 Sam_3411

Boulogne Etaples au 1/20 sur plan - Page 4 Sam_3415

Boulogne Etaples au 1/20 sur plan - Page 4 Sam_3416

J'ai une question pour les lattes de pont, est-ce que je dois respecter une certaine longueur. Si oui de combien.
A votre avis par la suite, je peints le pont avec une couleur ou je metx un vernis teinté ou je vieilli le bois des lattes ?

Merci pour votre aide.
Pierre

_________________
Amitié
Pipr

La seule chose qu'on est sûr de ne pas réussir est celle qu'on ne tente pas (Paul-Emile VICTOR)
Revenir en haut Aller en bas
pipr
Second Maître
Second Maître
pipr

Localisation : Conflans sainte Honorine

Boulogne Etaples au 1/20 sur plan - Page 4 Empty
MessageSujet: Re: Boulogne Etaples au 1/20 sur plan   Boulogne Etaples au 1/20 sur plan - Page 4 EmptyDim 21 Mai 2017, 16:38

Bonjour,

J'ai commencé le lattage du pont.
J'ai utilisé l'astuce d'Albertus qui consiste à coller du papier à dessin noir sur le champs de plusieurs baguettes puis à découper chacune d'entre-elles.

Encore un fois, merci Albertus.
Boulogne Etaples au 1/20 sur plan - Page 4 Sam_3417

Boulogne Etaples au 1/20 sur plan - Page 4 Sam_3419

Boulogne Etaples au 1/20 sur plan - Page 4 Sam_3418

Boulogne Etaples au 1/20 sur plan - Page 4 Sam_3422

Boulogne Etaples au 1/20 sur plan - Page 4 Sam_3421

Boulogne Etaples au 1/20 sur plan - Page 4 Sam_3420

Boulogne Etaples au 1/20 sur plan - Page 4 Sam_3423

Encore quelques une à coller puis se sera ponçage.

Pierre

_________________
Amitié
Pipr

La seule chose qu'on est sûr de ne pas réussir est celle qu'on ne tente pas (Paul-Emile VICTOR)
Revenir en haut Aller en bas
pipr
Second Maître
Second Maître
pipr

Localisation : Conflans sainte Honorine

Boulogne Etaples au 1/20 sur plan - Page 4 Empty
MessageSujet: Re: Boulogne Etaples au 1/20 sur plan   Boulogne Etaples au 1/20 sur plan - Page 4 EmptyJeu 25 Mai 2017, 18:22

Bonjour,

Le lattage du pont avant bien.
Boulogne Etaples au 1/20 sur plan - Page 4 Sam_3511

Boulogne Etaples au 1/20 sur plan - Page 4 Sam_3510

Une question : Est-ce que je dois latter cette partie là?
Boulogne Etaples au 1/20 sur plan - Page 4 Image210

Merci d'avance
Pierre

_________________
Amitié
Pipr

La seule chose qu'on est sûr de ne pas réussir est celle qu'on ne tente pas (Paul-Emile VICTOR)
Revenir en haut Aller en bas
Rygain
Maistrancier
Maistrancier


Localisation : Nantes

Boulogne Etaples au 1/20 sur plan - Page 4 Empty
MessageSujet: Re: Boulogne Etaples au 1/20 sur plan   Boulogne Etaples au 1/20 sur plan - Page 4 EmptyVen 26 Mai 2017, 00:51

Salut, super boulot ce lattage !! La technique de la feuille a dessin noir rend super bien !!

Pour ta question, apres quelques recherches sur le net, les 3/4 des boulogne etaples que j'ai  vu ont un pont lisse et gris, on ne voit aucune planche apparente. Cependant, les quelques photos ou l'on voit ce chalutier avec un lattage bois, on peut voir que ce lattage contourne bien la cabine au niveau de la proue. Mais ne descend pas sur la partie verticale entre la proue et le pont principal.

Un exemple de photo trouvé sur le net, j'ai marqué l'endroit en bout de la tour eiffel ( désolé c'est l'editeur photo de mon téléphone, je n'avais pas de flèche à disposition  Laughing

Boulogne Etaples au 1/20 sur plan - Page 4 2017-010

 Voila, en esperant t'avoir aidé  cheers

_________________
Maquette en cours : Titanic Revell 1/400
Revenir en haut Aller en bas
pipr
Second Maître
Second Maître
pipr

Localisation : Conflans sainte Honorine

Boulogne Etaples au 1/20 sur plan - Page 4 Empty
MessageSujet: Re: Boulogne Etaples au 1/20 sur plan   Boulogne Etaples au 1/20 sur plan - Page 4 EmptyDim 28 Mai 2017, 09:20

Bonjour,

Ça y est, le lattage est terminé. il faut encore faire un petit grattage ou ponçage pour enlever les traces de colle et lisser un peu tout ça.
Boulogne Etaples au 1/20 sur plan - Page 4 Sam_3512

Boulogne Etaples au 1/20 sur plan - Page 4 Sam_3513

Boulogne Etaples au 1/20 sur plan - Page 4 Sam_3514

Pierre

_________________
Amitié
Pipr

La seule chose qu'on est sûr de ne pas réussir est celle qu'on ne tente pas (Paul-Emile VICTOR)
Revenir en haut Aller en bas
Rygain
Maistrancier
Maistrancier


Localisation : Nantes

Boulogne Etaples au 1/20 sur plan - Page 4 Empty
MessageSujet: Re: Boulogne Etaples au 1/20 sur plan   Boulogne Etaples au 1/20 sur plan - Page 4 EmptyMar 30 Mai 2017, 17:52

je vois que tu n'as pas latté la partie verticale

cela est très bien comme cela Wink

_________________
Maquette en cours : Titanic Revell 1/400
Revenir en haut Aller en bas
Pelikan
Elève officier
Elève officier
Pelikan

Localisation : ANZIN
Navire préféré : tous

Boulogne Etaples au 1/20 sur plan - Page 4 Empty
MessageSujet: Re: Boulogne Etaples au 1/20 sur plan   Boulogne Etaples au 1/20 sur plan - Page 4 EmptyJeu 08 Juin 2017, 14:56

Smile
Je viens de (re)lire ton montage "à tète reposée",TRES BEAU TRAVAIL qui m'a permi de prendre quelques astuces ça et là...
Ca me servira quand je mettrai mon prochain en route apres avoir terminé le u-boot IX C revell 1:72.Vivement le retour au kit bois.
Je vais suivre assidument,et bravo en tous cas.
Very Happy !
Revenir en haut Aller en bas
pipr
Second Maître
Second Maître
pipr

Localisation : Conflans sainte Honorine

Boulogne Etaples au 1/20 sur plan - Page 4 Empty
MessageSujet: Re: Boulogne Etaples au 1/20 sur plan   Boulogne Etaples au 1/20 sur plan - Page 4 EmptySam 10 Juin 2017, 18:00

Bonjour,
cela fait presque un mois que je n'ai pas posté.
Je n'avais pas trop le temps et j'attendais que ma coque soit terminée passé au G4.
Voici toutes les photos depuis.

Réalisation d'un gabarit pour le repère des dalots.
Boulogne Etaples au 1/20 sur plan - Page 4 Sam_3515

Traçage des dalots.
Boulogne Etaples au 1/20 sur plan - Page 4 Sam_3516

Boulogne Etaples au 1/20 sur plan - Page 4 Sam_3517

Une fois tracé, je perce de part en part le pavois pour avoir un repère à l'extérieur de la coque
Boulogne Etaples au 1/20 sur plan - Page 4 Sam_3518

Je découpe.
Boulogne Etaples au 1/20 sur plan - Page 4 Sam_3520

Boulogne Etaples au 1/20 sur plan - Page 4 Sam_3521

Boulogne Etaples au 1/20 sur plan - Page 4 Sam_3519

Mise en place des renforts (je ne sais pas comment ça s'appelle.) de coque.
Fabrication d'un gabarit.
Boulogne Etaples au 1/20 sur plan - Page 4 Sam_3523

Utilisation de celui-ci
Boulogne Etaples au 1/20 sur plan - Page 4 Sam_3524

Résultat.
Boulogne Etaples au 1/20 sur plan - Page 4 Sam_3522

L'arrière.
Boulogne Etaples au 1/20 sur plan - Page 4 Sam_3525

Photos de la coque G4..isée
Boulogne Etaples au 1/20 sur plan - Page 4 Sam_3612

Boulogne Etaples au 1/20 sur plan - Page 4 Sam_3611

Boulogne Etaples au 1/20 sur plan - Page 4 Sam_3613

Boulogne Etaples au 1/20 sur plan - Page 4 Sam_3610

Pendant que ma coque séchée, j'ai travaillé un peu sur la cabine.

J'ai fait le coffrage du poste de commande dans la cabine
.Boulogne Etaples au 1/20 sur plan - Page 4 Sam_3614

Et la porte babord.
Boulogne Etaples au 1/20 sur plan - Page 4 Sam_3616

Boulogne Etaples au 1/20 sur plan - Page 4 Sam_3615

Boulogne Etaples au 1/20 sur plan - Page 4 Sam_3617

Voila, il me reste à poncer un peu la coque avant de passer à la première couche de peinture.

Bon week-end à tous.
Pierre

_________________
Amitié
Pipr

La seule chose qu'on est sûr de ne pas réussir est celle qu'on ne tente pas (Paul-Emile VICTOR)
Revenir en haut Aller en bas
Laguigne
Maistrancier
Maistrancier
Laguigne


Boulogne Etaples au 1/20 sur plan - Page 4 Empty
MessageSujet: Re: Boulogne Etaples au 1/20 sur plan   Boulogne Etaples au 1/20 sur plan - Page 4 EmptyDim 11 Juin 2017, 09:36

Smile Bonjour pipr, et ben il est magnifique ton bateau, vraiment rien à dire, bravo bonne continuation .

_________________
Boulogne Etaples au 1/20 sur plan - Page 4 Signat10 Boulogne Etaples au 1/20 sur plan - Page 4 0034
Revenir en haut Aller en bas
pipr
Second Maître
Second Maître
pipr

Localisation : Conflans sainte Honorine

Boulogne Etaples au 1/20 sur plan - Page 4 Empty
MessageSujet: Re: Boulogne Etaples au 1/20 sur plan   Boulogne Etaples au 1/20 sur plan - Page 4 EmptyLun 12 Juin 2017, 18:21

Bonjour,

En attendant la peinture de la coque le week-end prochain, je travaille un peu sur la cabine.
Création de charnières pour la porte babord, ces charnières ne sont pas encore posées.
Je poste les photos d'abord car vous avez peut-être une meilleure idée. Very Happy
Donc j'attends vos remarque.

A partir d'une canette de co.. ou autre
Boulogne Etaples au 1/20 sur plan - Page 4 Sam_3618

Je découpe une bande de 2 mm de large au cuter
Boulogne Etaples au 1/20 sur plan - Page 4 Sam_3622

Puis des tronçons de 1 cm de long au ciseau.
Boulogne Etaples au 1/20 sur plan - Page 4 Sam_3619

Je fais passer l'axe au milieu
Boulogne Etaples au 1/20 sur plan - Page 4 Sam_3620

et je plie
Boulogne Etaples au 1/20 sur plan - Page 4 Sam_3623

J'aplatie bien
Boulogne Etaples au 1/20 sur plan - Page 4 Sam_3621

Une goutte de cyano et je maintient en place
Boulogne Etaples au 1/20 sur plan - Page 4 Sam_3624

Voila ce que ça donne
Boulogne Etaples au 1/20 sur plan - Page 4 Sam_3625

Je précise que ces charnières seront peintes.
Si vous avez des remarques ou même une meilleur façon de faire, je suis preneur.
Je n'ai bien sûr rien inventé, mis j'ai trouvé ces différentes idée sur le web.

J'attends donc vos commentaires.
Merci d'avance.

Pierre

_________________
Amitié
Pipr

La seule chose qu'on est sûr de ne pas réussir est celle qu'on ne tente pas (Paul-Emile VICTOR)
Revenir en haut Aller en bas
pipr
Second Maître
Second Maître
pipr

Localisation : Conflans sainte Honorine

Boulogne Etaples au 1/20 sur plan - Page 4 Empty
MessageSujet: Re: Boulogne Etaples au 1/20 sur plan   Boulogne Etaples au 1/20 sur plan - Page 4 EmptyMar 13 Juin 2017, 20:03

Bonjour,

Aujourd'hui, mis en place de la porte babord.

J'ai laissé un axe long pour aligner les charnières.
Boulogne Etaples au 1/20 sur plan - Page 4 Sam_3631

Collage à la cyano
Boulogne Etaples au 1/20 sur plan - Page 4 Sam_3626

On teste la fermeture de la porte
Boulogne Etaples au 1/20 sur plan - Page 4 Sam_3627

Le système de fermeture d.
Boulogne Etaples au 1/20 sur plan - Page 4 Sam_3628

Boulogne Etaples au 1/20 sur plan - Page 4 Sam_3629

Un apperçu du système de fermeture à l'intérieur.
Boulogne Etaples au 1/20 sur plan - Page 4 Sam_3630
Boulogne Etaples au 1/20 sur plan - Page 4 Sam_3632

Voila, c'est tout pour aujourd'hui.

Pierre

_________________
Amitié
Pipr

La seule chose qu'on est sûr de ne pas réussir est celle qu'on ne tente pas (Paul-Emile VICTOR)
Revenir en haut Aller en bas
Pelikan
Elève officier
Elève officier
Pelikan

Localisation : ANZIN
Navire préféré : tous

Boulogne Etaples au 1/20 sur plan - Page 4 Empty
MessageSujet: Re: Boulogne Etaples au 1/20 sur plan   Boulogne Etaples au 1/20 sur plan - Page 4 EmptyMer 14 Juin 2017, 06:55

Smile
Vu de dedans je pige pas bien la prise de vue...
Mais c'est du très beau travail Exclamation Exclamation
Revenir en haut Aller en bas
pipr
Second Maître
Second Maître
pipr

Localisation : Conflans sainte Honorine

Boulogne Etaples au 1/20 sur plan - Page 4 Empty
MessageSujet: Re: Boulogne Etaples au 1/20 sur plan   Boulogne Etaples au 1/20 sur plan - Page 4 EmptyMer 14 Juin 2017, 07:41

C'était juste pour faire voir le système de fermeture de l'intérieur
Boulogne Etaples au 1/20 sur plan - Page 4 Image311

Boulogne Etaples au 1/20 sur plan - Page 4 Image410

Bonne journée.
Pierre

_________________
Amitié
Pipr

La seule chose qu'on est sûr de ne pas réussir est celle qu'on ne tente pas (Paul-Emile VICTOR)
Revenir en haut Aller en bas
pipr
Second Maître
Second Maître
pipr

Localisation : Conflans sainte Honorine

Boulogne Etaples au 1/20 sur plan - Page 4 Empty
MessageSujet: Re: Boulogne Etaples au 1/20 sur plan   Boulogne Etaples au 1/20 sur plan - Page 4 EmptyJeu 15 Juin 2017, 18:53

Bonjour,

Aujourd'hui, mise en place de la porte de la cabine.
Même principe pour les charnières.
Boulogne Etaples au 1/20 sur plan - Page 4 Sam_3637

Mais fixation à l'intérieur
Boulogne Etaples au 1/20 sur plan - Page 4 Sam_3633

Déco de la porte avec des baguettes
Boulogne Etaples au 1/20 sur plan - Page 4 Sam_3635

Poignet de porte tournée dans un pique à brochette en bois
Boulogne Etaples au 1/20 sur plan - Page 4 Sam_3636

Fermeture magnétique : une bande venant de la canette collé sur la porte et un aimant de 2,5 mm
Boulogne Etaples au 1/20 sur plan - Page 4 Sam_3634

Voila pour aujourd'hui.

Pierre

_________________
Amitié
Pipr

La seule chose qu'on est sûr de ne pas réussir est celle qu'on ne tente pas (Paul-Emile VICTOR)
Revenir en haut Aller en bas
BROMURE
contre-amiral
contre-amiral
BROMURE

Localisation : FLERS EN ESCREBIEUX 59128
Navire préféré : Automoteur Freycinet des Forges de Strasbourg

Boulogne Etaples au 1/20 sur plan - Page 4 Empty
MessageSujet: Re: Boulogne Etaples au 1/20 sur plan   Boulogne Etaples au 1/20 sur plan - Page 4 EmptyVen 16 Juin 2017, 08:16

Bien le bonjour

super ton montage tes charnières superbes

pour les piques à brochettes je les utilise  aussi mais pour faire des chevilles sur certain montage
faire des boutons de porte fallait y pense

_________________
/>
LE BON DIAMETTRE POUR LE PASSAGE DE LA GODILLE ( ENGOUJURE )
DANS LE TABLEAU ARRIERE  C'EST LE DIAMETTRE D'UNE BOUTEILLE DE VIN
( 75 mm )
Revenir en haut Aller en bas
Rygain
Maistrancier
Maistrancier


Localisation : Nantes

Boulogne Etaples au 1/20 sur plan - Page 4 Empty
MessageSujet: Re: Boulogne Etaples au 1/20 sur plan   Boulogne Etaples au 1/20 sur plan - Page 4 EmptyLun 19 Juin 2017, 17:10

Effectivement c'est du super boulot!!!

J'adore l'astuce de la canette pour les charnière !!!

_________________
Maquette en cours : Titanic Revell 1/400
Revenir en haut Aller en bas
Nicolas42
Major
Major
Nicolas42

Localisation : 42450 Sury Le Comtal
Navire préféré : Les maquettes navigantes (voiliers et chalutiers)

Boulogne Etaples au 1/20 sur plan - Page 4 Empty
MessageSujet: Re: Boulogne Etaples au 1/20 sur plan   Boulogne Etaples au 1/20 sur plan - Page 4 EmptyVen 23 Juin 2017, 17:37

Bonjour,

Je découvre ce sujet passionnant que je vais suivre avec attention.

Bravo pour la qualité de ton travail !

_________________
Nicolas
Revenir en haut Aller en bas
pipr
Second Maître
Second Maître
pipr

Localisation : Conflans sainte Honorine

Boulogne Etaples au 1/20 sur plan - Page 4 Empty
MessageSujet: Re: Boulogne Etaples au 1/20 sur plan   Boulogne Etaples au 1/20 sur plan - Page 4 EmptyVen 23 Juin 2017, 17:57

Bonjour,

Les photos des dernières avancées, je n'ai pas beaucoup avancé, il faisait trop chaud.
Test pour la grille d'aération avec du papier Bristol
Boulogne Etaples au 1/20 sur plan - Page 4 Sam_3612

Renforcé par un cadre en bois
Boulogne Etaples au 1/20 sur plan - Page 4 Sam_3610

Test sur place. Il me reste à passer ça au G4 et voir ce que ça donne vraiment.
Boulogne Etaples au 1/20 sur plan - Page 4 Sam_3611

Boulogne Etaples au 1/20 sur plan - Page 4 Sam_3613

Boulogne Etaples au 1/20 sur plan - Page 4 Sam_3614

Dimanche je passes l'apprêt blanc sur ma coque. En attendant, j’essaie de faire la barre de roue.

Merci pour vos messages d'encouragements et vos remarques toujours pertinentes.

Pierre

_________________
Amitié
Pipr

La seule chose qu'on est sûr de ne pas réussir est celle qu'on ne tente pas (Paul-Emile VICTOR)
Revenir en haut Aller en bas
Pelikan
Elève officier
Elève officier
Pelikan

Localisation : ANZIN
Navire préféré : tous

Boulogne Etaples au 1/20 sur plan - Page 4 Empty
MessageSujet: Re: Boulogne Etaples au 1/20 sur plan   Boulogne Etaples au 1/20 sur plan - Page 4 EmptySam 24 Juin 2017, 10:05

Smile
Félicitations,3ème service Exclamation
Ca donne vraiment envie de se dépasser,SUPER TRAVAIL Exclamation
Very Happy
Revenir en haut Aller en bas
pipr
Second Maître
Second Maître
pipr

Localisation : Conflans sainte Honorine

Boulogne Etaples au 1/20 sur plan - Page 4 Empty
MessageSujet: Re: Boulogne Etaples au 1/20 sur plan   Boulogne Etaples au 1/20 sur plan - Page 4 EmptySam 24 Juin 2017, 15:55

Bonjour,

J'ai une question au sujet de l'intérieure de la cabine.
Je penses la faire en blanc avec juste la console de commande en chene clair.
Qu'en pensez-vous ?
Tout en blanc, sauf la console repérée par les flèches.
Boulogne Etaples au 1/20 sur plan - Page 4 Image510

Merci d'avance pour vos avis et conseils.

Pierre

_________________
Amitié
Pipr

La seule chose qu'on est sûr de ne pas réussir est celle qu'on ne tente pas (Paul-Emile VICTOR)
Revenir en haut Aller en bas
andraud 13780
Aspirant
Aspirant
andraud 13780

Localisation : CUGES-LES-PINS 13780
Navire préféré : le lutèce,

Boulogne Etaples au 1/20 sur plan - Page 4 Empty
MessageSujet: Re: Boulogne Etaples au 1/20 sur plan   Boulogne Etaples au 1/20 sur plan - Page 4 EmptyDim 25 Juin 2017, 09:03

oui ça serait pas mal je pense bonne continuation
A plus
andraud13780
Michel

_________________
Michel
Revenir en haut Aller en bas
pipr
Second Maître
Second Maître
pipr

Localisation : Conflans sainte Honorine

Boulogne Etaples au 1/20 sur plan - Page 4 Empty
MessageSujet: Re: Boulogne Etaples au 1/20 sur plan   Boulogne Etaples au 1/20 sur plan - Page 4 EmptyDim 25 Juin 2017, 11:30

Bonjour,

Les photos de la création de la barre à roue.
En premier, je place sur ma fraiseuse un carré clouté en son centre sur un support en bois.
Je repère sur l'un des axes de centrages les dimensions extérieur et intérieur du cercle de bois ainsi que le diamètre du noyeu.
Boulogne Etaples au 1/20 sur plan - Page 4 Sam_3621

Boulogne Etaples au 1/20 sur plan - Page 4 Sam_3617

Je mets la fraiseuse en marche et je tourne délicatement ma pièce pour découper en premier le diamètre extérieur.
Boulogne Etaples au 1/20 sur plan - Page 4 Sam_3618

Boulogne Etaples au 1/20 sur plan - Page 4 Sam_3619

Ensuite je découpe le diamètre intérieur
Boulogne Etaples au 1/20 sur plan - Page 4 Sam_3620

Boulogne Etaples au 1/20 sur plan - Page 4 Sam_3710

Puis le moyeu
Boulogne Etaples au 1/20 sur plan - Page 4 Sam_3712

En tout je découpe trois pièce de chaque. 2 de 1mm d'épaisseur et 1 de 1.5mm
Boulogne Etaples au 1/20 sur plan - Page 4 Sam_3711

Je colle sur un dessin fait à l'ordinateur un cercle de 1mm et dessus une cercle de 1.5 mm qui sera pris en sandwich par la suite. je fais de même avec le noyeu.
Boulogne Etaples au 1/20 sur plan - Page 4 Sam_3715

Je découpe des encoches de 1 mm sur les repères du dessin
Boulogne Etaples au 1/20 sur plan - Page 4 Sam_3713

J'enfile un baguette de 1 mm et je trace les repère
Boulogne Etaples au 1/20 sur plan - Page 4 Sam_3716

Je tourne avec ma petite perceuse et une petite lime pour arrondir les parties adéquats
Boulogne Etaples au 1/20 sur plan - Page 4 Sam_3714

Je colle en place
Boulogne Etaples au 1/20 sur plan - Page 4 Sam_3717

Les 8 branches sont en places
Boulogne Etaples au 1/20 sur plan - Page 4 Sam_3718

Puis je passe un vernis teinté
Boulogne Etaples au 1/20 sur plan - Page 4 Sam_3719

Dites-moi ce que vous en pensez, avez-vous des astuces pour améliorer ma méthode?  ou peut-être y en a t il une beaucoup mieux.

J'attends vos posts la-dessus.

Pierre

_________________
Amitié
Pipr

La seule chose qu'on est sûr de ne pas réussir est celle qu'on ne tente pas (Paul-Emile VICTOR)
Revenir en haut Aller en bas
andraud 13780
Aspirant
Aspirant
andraud 13780

Localisation : CUGES-LES-PINS 13780
Navire préféré : le lutèce,

Boulogne Etaples au 1/20 sur plan - Page 4 Empty
MessageSujet: Re: Boulogne Etaples au 1/20 sur plan   Boulogne Etaples au 1/20 sur plan - Page 4 EmptyDim 25 Juin 2017, 23:17

bravo super to système
Aplus
andraud13780

_________________
Michel
Revenir en haut Aller en bas

Boulogne Etaples au 1/20 sur plan
Revenir en haut
Page 4 sur 9Aller à la page : Précédent  1, 2, 3, 4, 5, 6, 7, 8, 9  Suivant

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
La Royale Modélisme :: CHANTIERS NAVALS :: ARSENAL LINERS, MARINE CIVILE & OFNIS-
Sauter vers:
