Frégate Hermione (Artesania Latina 1/89°) de michel 46

le pont est en 4 parties
j'ai mis une baquette au centre que je retire quand 2ou3 baguettes sont vers babord, j'ajuste et après tribord
je pense pas que cela ce vairra
c'est quoi le bouge.

Sur un navire, le pont n'est pas plat. Il est courbé dans les 2 sens, largeur et longueur.
Comme tout sur un bateau, ces courbures ont un nom...
Cambrure de la largeur : le bouge
Cambrure de la longueur : la tonture

ok
apparemment oui mais ca a l'air léger
merci je ne connaissais pas

bonsoir
la un petit problème
deja pas de dimension de position pour les trappes juste les attaches
moi tout est bien dans ce qu'il donne
j'ai été voir plus loin pour les embarcations
j'ai donc fait un support et la c'est trop grands de 5 mm
il faut 32mm pas 37mm
ca m’énerve de pas avoir un plant

As tu en ta possession le "pseudo" plan de l'Hermione version 2016 ? Disons les 2 "photos" à l'échelle?
Une vue de profil et l'autre vue de dessus le tout recto verso.
Réclame le à ton vendeur , il te le doit. Et cela serai mieux que rien pour continuer.
Arrivé au gréement je pense que cela peut apporter un petit plus également.

bonjour

suite
les canons la ne sont pas ajusté
mais ils sont fixé aux cordage et j'ai laissé du moue
fixé aussi les 2 pompes et positionné et support de la chaloupe

Bonsoir , c'est tout beau pour cette hermione , j'ai juste une question , ne serais ce t'il pas utile de regarder le dvd du montage avant de commencer le montage pour voir si tout est cohérent , mais je reste pour voir la suite et apprendre de votre expérience et vous avez mes encouragements pour la suite .

bonsoir
pour regarder le dvd je n’arrête pas et c'est un peu chiant.
heureusement que l'ordi est a coté du poste de travail
sinon suite.
le pont je l'ai renforcé en dessous.








j'ai fixé les canons a bâbord avant de mettre le pont.

bonjour

voila ou j'en suis
mais c'est un vrais casse tête avec la notice.
j'ai du rehaussé l'avant.
donc pas mal de peinture a refaire mais ca c'est pas grave.

il faut bien souvent aller voire la notice plus loin pour savoir quoi faire en realité.

bonsoir
la si je suis les cotes pour les sabordes du pont sup rien va
je tombe juste sur celles du pont en dessous
donc je fais comme je le sens
car les sabordes doivent être entre celle du bas
même si j'ai peut etre des erreurs la pas sur 5 /6mm de décalage
moi sur mes anciens bateaux deja au deprt je fait coque en l'air
mais faut bien caler les couples
comme cela sur que les couples sont au même niveau

bon pas grave je connais un peu.
mais ca serra mon dernier bateau et les kit la j'aime pas de trop
faut faire avec maintenant
et aussi si une personne n'a pas d'ordi et bien il peut pas faire la maquette  car pas de plant........................

Salut à toi,
  J'ai suivi ton chantier avec l'Hermione. Je vois que le manque de plan
n'arrange pas le déroulement du travail.Je ne comprends pas très bien ton dernier "post"
Avec une petite photo je crois qu'on y verrait plus clair.

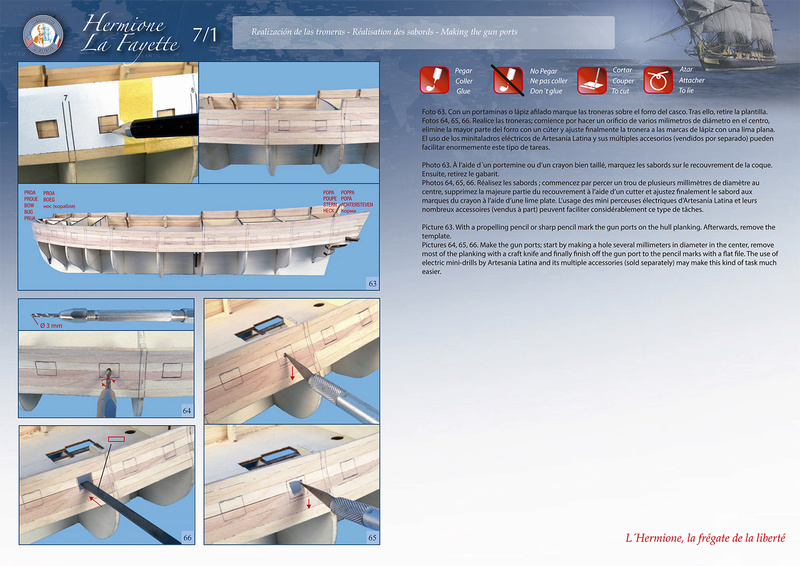

A ma connaissance la position des sabords est déterminée par un gabarit papier,
à coller sur les bordés.N'a t-il pas été positionné trop Haut?

bonsoir

oui j'ai fait cela et tout est pile poile
mais c'est quand on fait les sabordes du pont principal ou les sabordes sont presque en alignement des sabordes du bas , elles doivent être au milieu de celle du bas.
demain je fait photos

merci
bonne soirée

bonjour
voila les sabordes en rouge ceux prévus
moi j'ai décaler pour etre plus entre ceux du bas.





votre avis sur les caillebotis
ceux du kit me semble un peut gros

j'ai du reste d’ancien bateaux plus petit.
les quels sont les plus appropriés

Je vois mieux ton problème de sabords. J'ai regardé la notice et il me semble que tes ouvertures sont à la bonne place. Tes scotchs rouges ne correspondent pas  je crois, à ce qui est demandé:L'écartement y est coté, voir la cote 61 , les écarts sont apparement irréguliers, on y voit 25, 22, 25, 21,c'est curieux , à voir si cela se remarque sur l'Hermione, la vraie.

bonsoir

petit avancement
le caillebotis j'ai mis le mien plus petite et l’encadrement 2mm a la place de 3mm

ceux du kit si quelqu'un les veux j'envoie gratos

j'ai positionner des éléments de la proue mais ca colle pas de trop vas valoir encore jongler

bonsoir
toujours des problèmes
pas asse de baguette 1.5X3 pour faire les moulure des la coque
je doit faire une piece de 5X5 il y a pas dans le kit mais du 6X5 oui donc je fais avec.
il j'ai un tonne d'autre de baguettes ou je me demande elles vont????????????????????
et aussi il dise de faire les cabillots avec la tige de cuivre de 0.8mm et de7mm de long
pourquoi pas les avoir dans le kit en bois ou metal ca se trouve bien dans les fournisseurs

sinon suite la c'est juste du posé , la barre est pas dans le bon sens.

bonsoir

petite avant
pour faire le cabestan avec se qui est fournir et bien faut refait les 3/4
pas grave je commence a avoir l'habitude avec ce kit.

je ne peut mettre des photo suite le message suivant
"Les propriétaires de servimg.com ont mal configuré leur site web. Pour éviter que vos données ne soient dérobées, Firefox ne s’est pas connecté à ce site web."

bonjours

voila la suite

Très bon début. Je suis avec attention ton sujet. J'ai débuté il y a peu cette marquette et ça va me permettre d'anticiper un peu les problème que tu as rencontré

bonsoir
j'ai commence l’arrière

mais faut que je retire les 2 deco qui pour moi sont trop grosse
faut une baguette de 3mn pas de 4mn comme il le dise.
sinon l'ensemble s'ajuste pas trop mal ,mais faut commencer part mettre le fenêtres en premier et ajuster après le bas ,le haut ça tombe bien.
apres faire le fignolage peinture

C'est pas facile la vie d'artiste quand on fait une maquette comme celle -ci , mais c'est quand même jolie .

bonjour

petite suite.
pour les cabilots j'ai pas mis leur bout de file de cuivre préconisé (7mm)
mais acheté en buis  de 6mm pas trouvé en 7mm et le 8mm trop gros








début des cadénes certaine les trois trous sont mal positionnés  ,celle de 3.5mm car il faut legerement

un passage un peu plus grands

je pense qui aurai ete plus pratique  de les mettre avant de coller le porte haubans sur la coque

MERCI
mais je peut les orienter

pas mal affaire a suivre

mis en place les éléments arrière et tous les canons

Salut , ton montage est magnifique et je le regarde régulièrement , bon courage pour la suite , j'ai le numéro 20 depuis hier en stock chez moi .

Cette dernière photo est vraiment superbe!
C'est vrai que le gréement des canons n'est jamais évident à faire quand tout est en place!
Bonne continuation!

bonjour
merci
suite
pose des rambardes de protections

Elle promet d'être belle cette Hermione, je m'installe pour suivre la progression.
Amicalement
Thierry

suite

bonsoir

la encore un erreur car c'est impossible de faire un carré de 6x6mm sur un diamètre de 8mm
faut faire du 5x5mm

Il faut faire a 6mm : 6 x 1,414 =8,48  les arrêtes seront légèrement chanfreinées, c'est quasiment indolore.Dans le cas contraire, à 5 cela n'aura l'air de rien, trop petit, illogique.
Ton bateau avance bien, c'est super. Cordialement , Jacques

bonjour
merci
mais a 6mm ca rentre pas dans la hune
5mm oui
et les renforts de mat eux dise 3mm c'est trop grands moi je mets du 2mm

merci
moi ca va ,j'ai fait pas mal et en plus en arsenal
mais une personne qui début bonjours le casse tête avec ce genre de kit

michel70 a écrit:

bonjour
merci
mais a 6mm ca rentre pas dans la hune
5mm oui
et les renforts de mat eux dise 3mm c'est trop grands moi je mets du 2mm

 Bonjours à toi Michel, je reviens sur ton "Post" ci-dessus,
 je ne comprends pas très bien ce que tu veux dire:
 " ça ne rentre pas dans la hune". " Les renforts......etc... "
Voir sur le plan ci-dessous,
 Les barres de hune, élongis et traversiers sont à adapter à la dimension du mât.
Dans ces kits de toute façon l'adaptation s'impose, mais toujours respecter la vérité historique.
C'est ce qui apporte à la maquette un petit plus, une touche personnelle.
Je suis ton travail avec intérêt.
