Jimans
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe
Jimans

Localisation : Sète (34)

Construction du Santa Maria au 1/65 d'AMATI - Page 2 Empty
MessageSujet: Re: Construction du Santa Maria au 1/65 d'AMATI   Construction du Santa Maria au 1/65 d'AMATI - Page 2 EmptyLun 5 Sep 2016 - 22:04

Bonsoir,

aujourd'hui boulot boulot donc pas grand chose sur ma Santa Maria. J'ai juste collé les renforts de proue et mené de profondes réflexions sur comment je vais agencer les virures ...  scratch.

Lila, pour le couple 6, j'ai rajouté un morceau de baguette taillé au fond de l'encoche de la quille, comme tu peux le voir sur l'emplacement des couples 6, 7 et 8 sur la photographie ci-dessous. Il faut procéder par plusieurs essais jusqu'à ce que le haut du couple soit au niveau du haut de la quille. Et lorsque c'est ajusté, coller le petit bout de bois au fond de l'encoche.

Construction du Santa Maria au 1/65 d'AMATI - Page 2 P1010027


Ensuite, ce qui m'est arrivé, c'est qu'en bas il manque un chouilla. Je prévoie d'y coller une lame taillée en biseau pour rattraper ce manque de matière. Voir en rouge sur la photo ci-dessous.

Construction du Santa Maria au 1/65 d'AMATI - Page 2 P1010028

Idea Tout compte fait, si c'était à refaire, j'aurais tracé les râblures au tout début, ce qui m'aurait permis de m'apercevoir que le couple est bien aligner en bas et que le défaut est plutôt en haut. Et donc de décider de rattraper le défaut dimensionnel en rajoutant une bande de bois au dessus du couple pour rattraper son niveau par rapport à celui de la quille ... plus simple ! Crying or Very sad

_________________
Jean-Marc






[...]Ou penchés à l'avant des blanches caravelles,
Ils regardaient monter en un ciel ignoré
Du fond de l'Océan des étoiles nouvelles...


Jose-Maria de Heredia
Revenir en haut Aller en bas
http://serge-forumactif-com.forumactif.com/
Ekis
Enseigne de vaisseau de deuxième classe
Enseigne de vaisseau de deuxième classe
Ekis


Construction du Santa Maria au 1/65 d'AMATI - Page 2 Empty
MessageSujet: Re: Construction du Santa Maria au 1/65 d'AMATI   Construction du Santa Maria au 1/65 d'AMATI - Page 2 EmptyLun 5 Sep 2016 - 22:12

Je me permet de réagir sur ton sujet : je suis vraiment très étonné de toutes ces erreurs sur un kit d'Amati... qui a la réputation d'être plutôt haut de gamme.
J'ai pu en voir plusieurs, les détailler dans leurs boites ou même faire des montages à blanc de certaines parties : je n'ai pas perçu autant de choses à rectifier.
Réellement, si les kits Amati comportent autant de conneries dans les dimensions, je suis inquiet pour les trucs que j'ai à monter plus tard...

_________________
Construction du Santa Maria au 1/65 d'AMATI - Page 2 Tete50px-56522c4 Construction du Santa Maria au 1/65 d'AMATI - Page 2 Signature2019-56bf89d


Dernière édition par rehomren le Lun 5 Sep 2016 - 22:14, édité 1 fois
Revenir en haut Aller en bas
Jimans
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe
Jimans

Localisation : Sète (34)

Construction du Santa Maria au 1/65 d'AMATI - Page 2 Empty
MessageSujet: Re: Construction du Santa Maria au 1/65 d'AMATI   Construction du Santa Maria au 1/65 d'AMATI - Page 2 EmptyLun 5 Sep 2016 - 22:13

L'ancien a écrit:
Le bonjour te va,
vérifier que le couple 6 ne dépasse pas du haut de la quille car dans ce cas il faudrait compléter l'encoche.
Bon idée ce tasseau chanfreiné !
Bonsoir l'Ancien,

en fait le niveau supérieur du couple 6 était plus bas que le haut de la quille. J'ai rattrapé ce défaut en rajoutant un morceau de latte au fond de l'encoche mais j'ai reporté le problème en bas et je m'en suis aperçu après avoir tracé les râblures.

J'aurais en fait du laisser tel quel et rattraper le niveau supérieur du couple avec un morceau de latte taillée à l'épaisseur requise.

Bonne soirée

_________________
Jean-Marc






[...]Ou penchés à l'avant des blanches caravelles,
Ils regardaient monter en un ciel ignoré
Du fond de l'Océan des étoiles nouvelles...


Jose-Maria de Heredia
Revenir en haut Aller en bas
http://serge-forumactif-com.forumactif.com/
Jimans
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe
Jimans

Localisation : Sète (34)

Construction du Santa Maria au 1/65 d'AMATI - Page 2 Empty
MessageSujet: Re: Construction du Santa Maria au 1/65 d'AMATI   Construction du Santa Maria au 1/65 d'AMATI - Page 2 EmptyLun 5 Sep 2016 - 23:03

rehomren a écrit:
Je me permet de réagir sur ton sujet : je suis vraiment très étonné de toutes ces erreurs sur un kit d'Amati... qui a la réputation d'être plutôt haut de gamme.
J'ai pu en voir plusieurs, les détailler dans leurs boites ou même faire des montages à blanc de certaines parties : je n'ai pas perçu autant de choses à rectifier.
Réellement, si les kits Amati comportent autant de conneries dans les dimensions, je suis inquiet pour les trucs que j'ai à monter plus tard...
Bonsoir,

Je suis étonné également. J'ai pensé à un moment avoir inversé des couples mais non.

Théoriquement la hauteur des jambettes est la même sur tous les couples (cf plan). J'ai fait la vérification illustrée sur les photographies ci après et ai bien constaté des différence de hauteur.

Construction du Santa Maria au 1/65 d'AMATI - Page 2 P1010030

Construction du Santa Maria au 1/65 d'AMATI - Page 2 P1010029

J'ai également constaté que la plaque du pont fait entre 1 et 2mm de trop en longueur.

J'espère que je n'aurai pas trop de surprise du même acabit.

Bonne soirée

_________________
Jean-Marc






[...]Ou penchés à l'avant des blanches caravelles,
Ils regardaient monter en un ciel ignoré
Du fond de l'Océan des étoiles nouvelles...


Jose-Maria de Heredia
Revenir en haut Aller en bas
http://serge-forumactif-com.forumactif.com/
Jimans
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe
Jimans

Localisation : Sète (34)

Construction du Santa Maria au 1/65 d'AMATI - Page 2 Empty
MessageSujet: Re: Construction du Santa Maria au 1/65 d'AMATI   Construction du Santa Maria au 1/65 d'AMATI - Page 2 EmptyVen 9 Sep 2016 - 22:21

Bonsoir,

me revoilà. Si mes diverses activités ne m'ont pas laissé de temps pour publier sur ce forum, j'ai tout de même avancé un petit peu sur ma Santa Maria.

J'ai profité d'un petit creux avant-hier pour amener les 2 plans de la Santa Maria pour un tirage papier, car je n'aime pas travailler sur les originaux... j'aime gribouiller sur les plans pig .

J'en ai également demandé un scan .pdf. Je devrais récupérer le tout lundi prochain. Si les .pdf intéressent certains, merci de me faire un MP.

Pour en revenir à la maquette, j'ai donc attaquer le boulot de rattrapage de la partie inférieure des couples le nécessitant.

Tout d'abord, être en mesure de courber les baguettes. Après avoir lu les descriptions des diverses méthodes trouvées sur le forum, j'ai opté pour celle possible avec ce que j'ai sous la main : le bain d'eau bouillante. Je trouve que c'est assez efficace, et si cela n'est pas parfait maintenant, je pense qu'avec la pratique j'arriverai à quelque chose d'intéressant.

Donc, ébouillantage d'un morceau de baguette et maintien en position et forme pendant 1h environ et encollage :

Construction du Santa Maria au 1/65 d'AMATI - Page 2 P1010031
J'ai décidé de prendre un morceau couvrant toute la longueur du champ du couple pour faciliter le maintien en position de la baguette mais également pour être sûr d'avoir la bonne courbure en limite du collage.
Ensuite ponçage

Construction du Santa Maria au 1/65 d'AMATI - Page 2 P1010110
Encore un chouilla de ponçage et c'est OK.

Et puis j'ai attaqué ce qui me semble un des aspects les plus délicats : les bordés affraid

Je décide donc d'attaquer pas les 2 virures au niveau du pont (les préceintes je crois). J'ai voulu faire preuve de prétention pour un débutant : j'ai voulu faire des virures avec un assemblage de bordés de 6m env. éch. 1 afin de reproduire un semblant de réalisme. Mais bon, les jointures étaient catastrophiques No , elles présentaient une rupture dans la courbure. J'ai donc procédé à leur décollage (à l'alcool à brûler) et décidé de faire des virures d'une seule longueur. J'essaierai de faire les virures par longueurs de 6m pour le double bordé.

Et puis j'ai attaqué la deuxième virure, celle en dessous de la précédente.

Construction du Santa Maria au 1/65 d'AMATI - Page 2 P1010032
Voilà pour aujourd'hui.
... cheers
et bonne nuit

_________________
Jean-Marc






[...]Ou penchés à l'avant des blanches caravelles,
Ils regardaient monter en un ciel ignoré
Du fond de l'Océan des étoiles nouvelles...


Jose-Maria de Heredia
Revenir en haut Aller en bas
http://serge-forumactif-com.forumactif.com/
Jimans
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe
Jimans

Localisation : Sète (34)

Construction du Santa Maria au 1/65 d'AMATI - Page 2 Empty
MessageSujet: Re: Construction du Santa Maria au 1/65 d'AMATI   Construction du Santa Maria au 1/65 d'AMATI - Page 2 EmptyVen 9 Sep 2016 - 23:54

Merci Sergio

Je vais effectivement alterner bâbord et tribord pour l'installation des virures. J'ai compris que c'est pour ne pas avoir des contraintes dissymétriques sur la quille, ce qui risquerait de la vriller.

Sympa ta photo, j'aime bien le rendu et la couleur de la surface de la coque, ça fait "vrai".

Une des choses qui m'intéressent en débutant dans les maquettes de bateaux est l'apprentissage de tout un nouveau vocabulaire Idea . C'est passionnant. Il faudra que je me dégotte un bouquin spécialisé à ce sujet study ...

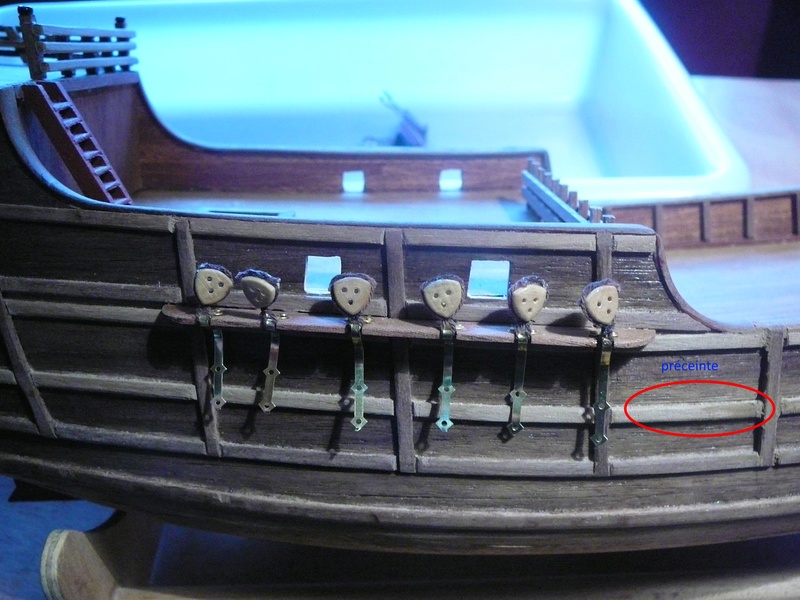

Lors de mes recherches de vocabulaire, voilà ce que j'ai trouvé concernant les préceintes (sur le site http://navi.modelisme.com/article688.html qui contient des illustrations intéressantes) :

Construction du Santa Maria au 1/65 d'AMATI - Page 2 Prycei11

Les préceintes sont plus épaisses que les bordages.
Par facilité, on les fait de la même épaisseur, ce qui permet de poncer la coque facilement.
Ensuite on contrecolle des fausses préceintes.
Construction du Santa Maria au 1/65 d'AMATI - Page 2 Prycei10
Bonne soirée

_________________
Jean-Marc






[...]Ou penchés à l'avant des blanches caravelles,
Ils regardaient monter en un ciel ignoré
Du fond de l'Océan des étoiles nouvelles...


Jose-Maria de Heredia
Revenir en haut Aller en bas
http://serge-forumactif-com.forumactif.com/
Jimans
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe
Jimans

Localisation : Sète (34)

Construction du Santa Maria au 1/65 d'AMATI - Page 2 Empty
MessageSujet: Re: Construction du Santa Maria au 1/65 d'AMATI   Construction du Santa Maria au 1/65 d'AMATI - Page 2 EmptySam 10 Sep 2016 - 22:45

Bonsoir,

Sergio, effectivement ce lexique en ligne des termes marins est très intéressant et m'a l'air bien complet. Je l'ai mis dans mes favoris Smile .

J'ai aujourd'hui terminé les deux premières virures (au niveau du pont) bâbord et tribord.

Je n'ai pas fait de brochetage sur ces bordés. Par contre je met en pratique cette opération sur les suivants.

J'ai relevé sur les couples leur longueur développée depuis le bas du bordé le plus bas installé au niveau du pont jusqu'au bas du couple. je calcule au maître couple (MC), qui a la longueur développée la plus élevée, le nombre de bordés (14 pour des bordés de 6,3 mm dans mon cas). Et j'en déduit pour chaque couple la largeur du bordé pour en avoir 14.

CoupleDéveloppé en mm depuis
le bas du bordé installé
au niveau du pont
jusqu'au bas du couple
Nbre de bordés.
Largeur d'un bordé : 6.3 mm
Largeur du bordé
C352 mm3.7 mm
C469 mm5 mm
C576 mm5.5 mm
C685 mm6 mm
C789 mm14
6.3 mm
C8 (MC)89 mm14
6.3 mm
C989 mm14
6.3 mm
C1089 mm14
6.3 mm
C1188 mm14
6.3 mm
C1279 mm5.6 mm
C1370 mm5 mm
C1460 mm4.3 mm
Je trace alors les positions des couples sur le bordé en position :

Construction du Santa Maria au 1/65 d'AMATI - Page 2 P1010111
Puis j'inscris le repère des couples et trace la ligne de découpe en prenant en compte les valeurs du tableau plus haut. Je fais en sorte que les inscriptions soient sur la face intérieure des bordés.

Construction du Santa Maria au 1/65 d'AMATI - Page 2 P1010112

Ensuite, je les découpe au cutter, puis c'est partie pour leur mise en forme après les avoir fait passer à l'eau bouillante :

Construction du Santa Maria au 1/65 d'AMATI - Page 2 P1010113

Idea Pendant le temps de séchage, j'en profite pour démarrer la couverture du pont.

Construction du Santa Maria au 1/65 d'AMATI - Page 2 P1010114

Je vous souhaite un excellent samedi soir

_________________
Jean-Marc






[...]Ou penchés à l'avant des blanches caravelles,
Ils regardaient monter en un ciel ignoré
Du fond de l'Océan des étoiles nouvelles...


Jose-Maria de Heredia
Revenir en haut Aller en bas
http://serge-forumactif-com.forumactif.com/
Lila33
Quartier-maître de première classe
Quartier-maître de première classe


Localisation : GRADIGNAN GIRONDE
Navire préféré : VOILIERS ANCIENS

Construction du Santa Maria au 1/65 d'AMATI - Page 2 Empty
MessageSujet: Re: Construction du Santa Maria au 1/65 d'AMATI   Construction du Santa Maria au 1/65 d'AMATI - Page 2 EmptyDim 11 Sep 2016 - 10:01

Ouhaou ces calculs, j'en reviens pas j'ai tout compris, mais l'a fallu que je me concentre hihihi, j'adore, je vais essayer de faire pareil, .......si j'ai la patience.
Revenir en haut Aller en bas
papylolo
Vice-Amiral
Vice-Amiral
papylolo

Localisation : Vendée(85)
Navire préféré : embarcations à voiles latines surtout barquette Marseillaise,bateau de travail

Construction du Santa Maria au 1/65 d'AMATI - Page 2 Empty
MessageSujet: Re: Construction du Santa Maria au 1/65 d'AMATI   Construction du Santa Maria au 1/65 d'AMATI - Page 2 EmptyDim 11 Sep 2016 - 10:56

Bonjour Jimans
tu as très bien débuté le chantier de ta Santa Maria
et au vue de toutes les explications que tu reçois tu vas t'en sortir comme un chef bravo pour ce début de brochetage
bonne continuation
@mitié Laurent

_________________
Construction du Santa Maria au 1/65 d'AMATI - Page 2 85_ven10 Construction du Santa Maria au 1/65 d'AMATI - Page 2 Chouan11
Revenir en haut Aller en bas
Joe Gillian
Quartier-maître de première classe
Quartier-maître de première classe
Joe Gillian


Construction du Santa Maria au 1/65 d'AMATI - Page 2 Empty
MessageSujet: Re: Construction du Santa Maria au 1/65 d'AMATI   Construction du Santa Maria au 1/65 d'AMATI - Page 2 EmptyDim 11 Sep 2016 - 14:52

C'est qu'il y a des techniques intéressantes à découvrir ici ou là (et sinon des beaux navires aussi ^^)
Je ne réponds pas à tous les sujets, mais je regarde pas mal aussi, ça donne parfois des idées Smile
Revenir en haut Aller en bas
http://www.cobraworld.net
Lila33
Quartier-maître de première classe
Quartier-maître de première classe


Localisation : GRADIGNAN GIRONDE
Navire préféré : VOILIERS ANCIENS

Construction du Santa Maria au 1/65 d'AMATI - Page 2 Empty
MessageSujet: Re: Construction du Santa Maria au 1/65 d'AMATI   Construction du Santa Maria au 1/65 d'AMATI - Page 2 EmptyLun 12 Sep 2016 - 10:18

Bonjour à tous,
Oui l'Ancien je m'interesse plus que je n'avais prévu, et pas que pour avoir des connaissances, mais par plaisir. Tous ces pas à pas, si bien expliqués, la complexité, la minutie dont vous faites preuve, m'étonnent, et me ravissent. J'adore la couleur et la finesse de ces coques, lissées, fines. Je ne pensais vraiment pas trouver un tel travail sur des maquettes, je me sens bien petite là. Lorsque je suis allée visiter l'Hermione à Rochefort, tout ces bois arrondis, tout cette passion pour faire revivre, le bateau, et surtout l'odeur du bois, m'avaient conquise. La visite du musée de la marine, à Barcelone, a été aussi un grand moment pour moi. Et cela fait plus de trente ans, que j'ai envie de faire une belle maquette. Merci a tous pour la générosité dont vous faites preuve, en prenant le temps de mettre toutes ces photos, sur le site.
Revenir en haut Aller en bas
Jimans
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe
Jimans

Localisation : Sète (34)

Construction du Santa Maria au 1/65 d'AMATI - Page 2 Empty
MessageSujet: Re: Construction du Santa Maria au 1/65 d'AMATI   Construction du Santa Maria au 1/65 d'AMATI - Page 2 EmptyLun 12 Sep 2016 - 21:59

papylolo a écrit:
Bonjour Jimans
tu as très bien débuté le chantier de ta Santa Maria
et au vue de toutes les explications que tu reçois tu vas t'en sortir comme un chef bravo pour ce début de brochetage
bonne continuation
@mitié Laurent
Merci Laurent pour ton message,

effectivement, ce forum est très riche en explications Very Happy . Et je pense que je vais en avoir besoin ... scratch

Bonne soirée

_________________
Jean-Marc






[...]Ou penchés à l'avant des blanches caravelles,
Ils regardaient monter en un ciel ignoré
Du fond de l'Océan des étoiles nouvelles...


Jose-Maria de Heredia
Revenir en haut Aller en bas
http://serge-forumactif-com.forumactif.com/
Jimans
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe
Jimans

Localisation : Sète (34)

Construction du Santa Maria au 1/65 d'AMATI - Page 2 Empty
MessageSujet: Re: Construction du Santa Maria au 1/65 d'AMATI   Construction du Santa Maria au 1/65 d'AMATI - Page 2 EmptyLun 12 Sep 2016 - 22:15

Bonsoir,

j'anticipe un peu, je n'en suis pas encore à la peinture, mais j'ai besoin d'infos à ce sujet Question . Je ne trouve rien dans les notices et plans de ma Santa Maria en ce qui concerne la peinture. Type de peintures, couche d’apprêt, couleurs etc. J'aimerai bien pouvoir anticiper la préparation et les achats.

Quelqu'un aurait-il des infos ?

Merci par avance

_________________
Jean-Marc






[...]Ou penchés à l'avant des blanches caravelles,
Ils regardaient monter en un ciel ignoré
Du fond de l'Océan des étoiles nouvelles...


Jose-Maria de Heredia
Revenir en haut Aller en bas
http://serge-forumactif-com.forumactif.com/
Jimans
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe
Jimans

Localisation : Sète (34)

Construction du Santa Maria au 1/65 d'AMATI - Page 2 Empty
MessageSujet: Re: Construction du Santa Maria au 1/65 d'AMATI   Construction du Santa Maria au 1/65 d'AMATI - Page 2 EmptyVen 16 Sep 2016 - 22:39

Bonsoir à tous,

Cette semaine j'ai avancé un peu, chaque soir après le boulot, mais pas beaucoup au final. J'ai plutôt progressé sur le plaquage du pont.

J'espère en faire un peu plus ce week-end sur les bordés.

Voilà quelques photos.

Construction du Santa Maria au 1/65 d'AMATI - Page 2 P1010115
Vous pouvez voir ci dessus la virure que j'ai ébouillantée ce soir (avec sa jumelle de tribord) et que j'ai fixée pour mise en forme. Demain matin ... collage Very Happy .

Construction du Santa Maria au 1/65 d'AMATI - Page 2 P1010116

Construction du Santa Maria au 1/65 d'AMATI - Page 2 P1010119

Construction du Santa Maria au 1/65 d'AMATI - Page 2 P1010118

Construction du Santa Maria au 1/65 d'AMATI - Page 2 P1010120

Construction du Santa Maria au 1/65 d'AMATI - Page 2 P1010117
Et voilà, le collage des lattes du demi pont tribord est terminé Razz .

Par contre, j'ai rencontré un défaut sur certaines lattes de plaquage du pont qui ne sont pas de largeur régulière sur toute leur longueur, comme illustré sur la photographie ci-après avec les largeurs inscrites sur la latte.

Construction du Santa Maria au 1/65 d'AMATI - Page 2 P1010121

Cela m'a engendré un léger défaut qui n'est finalement pas très visible. J'ai donc décidé de faire avec.

Voilà pour aujourd'hui.

La suite ce week-end.

Ah oui, j'oubliai. Les plans du Santa Maria que j'ai donné pour tirage et scan ne sont pas encore prêts car car la boîte de repro à qui je les ai confié a eu quelques soucis lors des gros orages cette semaine. Normalement je les aurai demain bounce .

Bon Sleep à tous

_________________
Jean-Marc






[...]Ou penchés à l'avant des blanches caravelles,
Ils regardaient monter en un ciel ignoré
Du fond de l'Océan des étoiles nouvelles...


Jose-Maria de Heredia
Revenir en haut Aller en bas
http://serge-forumactif-com.forumactif.com/
aman-rê
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe
aman-rê

Localisation : Belgique Stavelot
Navire préféré : HMS VICTORY; La Pinta; La Nina;

Construction du Santa Maria au 1/65 d'AMATI - Page 2 Empty
MessageSujet: Re: Construction du Santa Maria au 1/65 d'AMATI   Construction du Santa Maria au 1/65 d'AMATI - Page 2 EmptyDim 18 Sep 2016 - 10:19

Pour les lattes de ponts, moi j'ai noirci les tranches de côté et de bout, cela permet d'avoir une fine ligne qui ressemble aux jointures des ponts réels.
Je crois en avoir lu l'explication dans un post pour d'autres modèles.

Amitiés

_________________
Au delà des terres, par dessus les mers, toujours le soleil se lève !

sunny farao
Revenir en haut Aller en bas
Jimans
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe
Jimans

Localisation : Sète (34)

Construction du Santa Maria au 1/65 d'AMATI - Page 2 Empty
MessageSujet: Re: Construction du Santa Maria au 1/65 d'AMATI   Construction du Santa Maria au 1/65 d'AMATI - Page 2 EmptyDim 18 Sep 2016 - 21:15

Bonsoir,

pour moi c'est trop tard pour noircir les joints entre les lattes.

Effectivement, j'ai vu sur les photos du HMS Victory qu'entre les lattes, se trouve un joint noir qui ressemble à du goudron (source http://www.hms-victory.com/things-to-see/quarter-deck).

Construction du Santa Maria au 1/65 d'AMATI - Page 2 911

Construction du Santa Maria au 1/65 d'AMATI - Page 2 1411

Construction du Santa Maria au 1/65 d'AMATI - Page 2 3411

A part cela j'ai avancé un peu ce week end. J'ai terminé le collage des lattes des deux demi ponts principaux. J'attaque leur finition la semaine prochaine. J'ai fait un test avec des chutes en réalisant les opérations suivantes :


  • Ponçage et dépoussiérage
  • Pâte à bois pour combler les interstices (autrement je pense que c'est la poussière qui va s'y insérer)
  • Re ponçage et dépoussiérage
  • Vernis.


La finition a un aspect sympa sunny .

Et puis en parallèle j'avance sur l'installation des bordés.

A bientôt

_________________
Jean-Marc






[...]Ou penchés à l'avant des blanches caravelles,
Ils regardaient monter en un ciel ignoré
Du fond de l'Océan des étoiles nouvelles...


Jose-Maria de Heredia
Revenir en haut Aller en bas
http://serge-forumactif-com.forumactif.com/
aman-rê
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe
aman-rê

Localisation : Belgique Stavelot
Navire préféré : HMS VICTORY; La Pinta; La Nina;

Construction du Santa Maria au 1/65 d'AMATI - Page 2 Empty
MessageSujet: Re: Construction du Santa Maria au 1/65 d'AMATI   Construction du Santa Maria au 1/65 d'AMATI - Page 2 EmptyLun 19 Sep 2016 - 15:56

Bien le bonjour, c'est bien dans un post sur le victory. Superbes photos, elles sont de toi ?

_________________
Au delà des terres, par dessus les mers, toujours le soleil se lève !

sunny farao
Revenir en haut Aller en bas
Jimans
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe
Jimans

Localisation : Sète (34)

Construction du Santa Maria au 1/65 d'AMATI - Page 2 Empty
MessageSujet: Re: Construction du Santa Maria au 1/65 d'AMATI   Construction du Santa Maria au 1/65 d'AMATI - Page 2 EmptyLun 19 Sep 2016 - 21:16

aman-rê a écrit:
Bien le bonjour, c'est bien dans un post sur le victory. Superbes photos, elles sont de toi ?
Bonsoir Amon-rê,

Les photos ne sont pas de moi, je les ai récupéré du site officiel du Victory que tu retrouves au bout du lien suivant : http://www.hms-victory.com/things-to-see/quarter-deck.

Tu pourras trouver d'autres photos sur ce site mais également l'histoire de ce navire et de ses évolutions au cours du temps.

J'aimerai bien qu'elles soient de moi ces photos, car cela voudrait dire que j'ai visité ce navire cheers .

Bonne soirée

_________________
Jean-Marc






[...]Ou penchés à l'avant des blanches caravelles,
Ils regardaient monter en un ciel ignoré
Du fond de l'Océan des étoiles nouvelles...


Jose-Maria de Heredia
Revenir en haut Aller en bas
http://serge-forumactif-com.forumactif.com/
Jimans
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe
Jimans

Localisation : Sète (34)

Construction du Santa Maria au 1/65 d'AMATI - Page 2 Empty
MessageSujet: Re: Construction du Santa Maria au 1/65 d'AMATI   Construction du Santa Maria au 1/65 d'AMATI - Page 2 EmptySam 24 Sep 2016 - 22:51

Bonsoir,

Cette semaine, rien de vraiment neuf, car je n'ai pas eu la possibilité de travailler sur ma Santa Maria. J'ai continué aujourd'hui le collage des bordés et terminé le travail de finition de surface des deux 1/2 ponts principaux, hormis le vernis que j'appliquerai demain.

Construction du Santa Maria au 1/65 d'AMATI - Page 2 P1010213

Construction du Santa Maria au 1/65 d'AMATI - Page 2 P1010212

J'ai également profité cette semaine de 3 jours de déplacement professionnel à Paris pour me rendre en fin d'après-midi de jeudi dans un magasin de maquettes et faire quelques emplettes. Il s'agit du magasin EOL, rue du Louvre. On y trouve en présentation quelques modèles terminés en bois ou plastiques. J'ai pris grand plaisir à les regarder de prêt Shocked .

Et puis je me suis procuré un jeu de petites limes et une petite boîte à onglet qui sont difficile à trouver ailleurs. J'ai également craqué pour la pince à courber les lattes d'AMATI que j'ai déjà essayée :

Construction du Santa Maria au 1/65 d'AMATI - Page 2 P1010211

J'ai aujourd'hui fait une lecture approfondie de la notice et du plan principal d'AMATI  study car le kit en ma possession est une évolution mettant en œuvre un double bordage, mais la nomenclature reste celle du simple bordage. Je craignais de passer à travers de quelque chose. Mais apparemment non.

Pour information, la version simple bordage utilise d'après la nomenclature des lattes de 4mmx1mm, la version double bordage des lattes 6mmx1mm en premier et 4mmx0,5mm pour les bordés de finition. La couleur de ces dernières est sympa, je pense qu'il ne sera pas nécessaire de peindre, mais je n'en connais pas le type de bois Question .

J'ai décidé, malgré l'impatience bounce , que je collerai les doubles bordés avant d'installer le pont car ce dernier pourrait gêner à la mise en œuvre d'un maintien efficace des bordés en cours de collage.

Bonne soirée

_________________
Jean-Marc






[...]Ou penchés à l'avant des blanches caravelles,
Ils regardaient monter en un ciel ignoré
Du fond de l'Océan des étoiles nouvelles...


Jose-Maria de Heredia
Revenir en haut Aller en bas
http://serge-forumactif-com.forumactif.com/
ghostidem2003
Premier maître
Premier maître
ghostidem2003

Localisation : Toulouse

Construction du Santa Maria au 1/65 d'AMATI - Page 2 Empty
MessageSujet: Re: Construction du Santa Maria au 1/65 d'AMATI   Construction du Santa Maria au 1/65 d'AMATI - Page 2 EmptyLun 26 Sep 2016 - 0:16

Bonsoir
Je te rends la visite et viens voir ce Santa Maria pour qui j’ai une affection particulière.
Les ponts sont bien réussis avec un décalage de lames parfait à cette échelle.
Pour les achats j’ai moi aussi acheté la petite boite à onglets en alu et la fameuse pince noire Amati car je n’ai pas d’atelier à disposition hormis une Dremel , un cutter et quelques autres outils.
Je ne savais pas qu’il y avait deux versions et encore moins qu’il fallait peindre la coque ?
Si j’ai bonne mémoire la réplique du port de Barcelone n’était pas peinte !
Pour le bordage il est habituel et même conseillé de le faire avant de poser le ou les ponts. Mais chez Artésania Latina c’est le contraire. Sur mon népomuceno  j’ai posé les ponts avant le faire le bordage.

Construction du Santa Maria au 1/65 d'AMATI - Page 2 P1030213

Tu maitrise bien cette construction et je vais continuer à suivre ce Santa Maria avec plaisir.
amitiés
rafael

_________________
Méfie toi d'une poulie qui crie et d'une femme qui se tait. Toutes deux préparent un mauvais coup. Twisted Evil
Revenir en haut Aller en bas
Jimans
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe
Jimans

Localisation : Sète (34)

Construction du Santa Maria au 1/65 d'AMATI - Page 2 Empty
MessageSujet: Re: Construction du Santa Maria au 1/65 d'AMATI   Construction du Santa Maria au 1/65 d'AMATI - Page 2 EmptyMar 27 Sep 2016 - 20:54

ghostidem2003 a écrit:

Je ne savais pas qu’il y avait deux versions et encore moins qu’il fallait peindre la coque ?
Si j’ai bonne mémoire la réplique du port de Barcelone n’était pas peinte !

Bonsoir Rafael,

Concernant la peinture de la coque, en fait c'est moi qui me posais la question vu que je ne voyais aucune indication à ce sujet. J'ai maintenant compris qu'il ne faut pas la peindre.

Pour ce qui est de la planification du montage du pont, je le monterai bien lorsque j'aurai terminé les bordés à 100%.

Merci a toi de ta visite, je rends également visite régulièrement à ton chantier du SOTS pour bien observer les diverses opérations et apprendre.

Bien à toi

_________________
Jean-Marc






[...]Ou penchés à l'avant des blanches caravelles,
Ils regardaient monter en un ciel ignoré
Du fond de l'Océan des étoiles nouvelles...


Jose-Maria de Heredia
Revenir en haut Aller en bas
http://serge-forumactif-com.forumactif.com/
Jimans
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe
Jimans

Localisation : Sète (34)

Construction du Santa Maria au 1/65 d'AMATI - Page 2 Empty
MessageSujet: Re: Construction du Santa Maria au 1/65 d'AMATI   Construction du Santa Maria au 1/65 d'AMATI - Page 2 EmptyMar 27 Sep 2016 - 21:43

Bonsoir,

Ce soir j'ai un peu avancé. J'ai mis en forme le premier bordé à la quille. Pour la proue, j'ai fait la mise en forme avec la pince à plier. Par contre, la poupe requiert de faire subir une torsion à la latte. Je n'ai pas voulu prendre le risque de faire cela à sec de crainte d'entendre un crac désagréable ou bien de créer des contraintes permanentes. J'ai donc "ébouillanté" mes chères lattes Twisted Evil .

Construction du Santa Maria au 1/65 d'AMATI - Page 2 P1010214
Mise en forme par torsion du bordé de quille à la poupe

Construction du Santa Maria au 1/65 d'AMATI - Page 2 P1010215
Mise en forme à la proue. je ne sais pas comment définir le brochetage dans cette zone à ce stade, j'ai donc laissé de la sur-longueur que j'ajusterai et mettrai en forme par la suite.

Voilà mes deux premiers bordés de quille installés pour mise en forme. Je pense qu'ils vont rester en l'état jusqu'à samedi, pour cause de boulot bounce .

Construction du Santa Maria au 1/65 d'AMATI - Page 2 P1010216

J'ai démarré également le collage du parquet du pont de dunette.

Construction du Santa Maria au 1/65 d'AMATI - Page 2 P1010217
Ça démarre ... ne faites pas attention au traçage, il comporte des erreurs Embarassed

Construction du Santa Maria au 1/65 d'AMATI - Page 2 P1010218
Bridage pour éviter les déformations en cours de séchage de la colle

Ahh! et puis un peu de rangement ça ferait pas de mal pig !

Construction du Santa Maria au 1/65 d'AMATI - Page 2 P1010219

Bonne fin de soirée

_________________
Jean-Marc






[...]Ou penchés à l'avant des blanches caravelles,
Ils regardaient monter en un ciel ignoré
Du fond de l'Océan des étoiles nouvelles...


Jose-Maria de Heredia
Revenir en haut Aller en bas
http://serge-forumactif-com.forumactif.com/
HenriF83
Maître
Maître


Localisation : Présipauté du Var
Navire préféré : Le pédalo

Construction du Santa Maria au 1/65 d'AMATI - Page 2 Empty
MessageSujet: Re: Construction du Santa Maria au 1/65 d'AMATI   Construction du Santa Maria au 1/65 d'AMATI - Page 2 EmptyMar 27 Sep 2016 - 23:59

Bonsoir,

Travail soigné, belle avancée.
Sur la photo, il semblerait y avoir un creux sur l'avant dernier couple ?
Construction du Santa Maria au 1/65 d'AMATI - Page 2 P1010210

_________________
Participez au Group Build 2020 https://www.laroyale-modelisme.net/f45-group-build-civils-militaires
Revenir en haut Aller en bas
Jimans
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe
Jimans

Localisation : Sète (34)

Construction du Santa Maria au 1/65 d'AMATI - Page 2 Empty
MessageSujet: Re: Construction du Santa Maria au 1/65 d'AMATI   Construction du Santa Maria au 1/65 d'AMATI - Page 2 EmptyMer 28 Sep 2016 - 10:07

HenriF83 a écrit:

Sur la photo, il semblerait y avoir un creux sur l'avant dernier couple ?

Merci Henri pour ta remarque. Le même creux existe de l'autre côté, même si il est moins prononcé. Je vais analyser tout cela ce week-end avec les plans, les photos d'autres réalisations etc study .

Bonne journée

_________________
Jean-Marc






[...]Ou penchés à l'avant des blanches caravelles,
Ils regardaient monter en un ciel ignoré
Du fond de l'Océan des étoiles nouvelles...


Jose-Maria de Heredia
Revenir en haut Aller en bas
http://serge-forumactif-com.forumactif.com/
Jimans
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe
Jimans

Localisation : Sète (34)

Construction du Santa Maria au 1/65 d'AMATI - Page 2 Empty
MessageSujet: Re: Construction du Santa Maria au 1/65 d'AMATI   Construction du Santa Maria au 1/65 d'AMATI - Page 2 EmptyMer 28 Sep 2016 - 10:10

sergio42 a écrit:
bonsoir

toujours un travail super soigné et réfléchis

bonne continuation
Merci Sergio pour ton message, c'est encourageant cheers

A+

_________________
Jean-Marc






[...]Ou penchés à l'avant des blanches caravelles,
Ils regardaient monter en un ciel ignoré
Du fond de l'Océan des étoiles nouvelles...


Jose-Maria de Heredia
Revenir en haut Aller en bas
http://serge-forumactif-com.forumactif.com/

Construction du Santa Maria au 1/65 d'AMATI
Revenir en haut
Page 2 sur 7Aller à la page : Précédent  1, 2, 3, 4, 5, 6, 7  Suivant

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
La Royale Modélisme :: CHANTIERS NAVALS :: ARSENAL GREEMENTS-
Sauter vers:
