Corvette Amarante 1747 (plan G. Delacroix) de papy piquet

Bonjour .

Bravo,je vais suivre avec une grande attention ce sujet .

Salut Papy Biquet
Je ne dis pas que ton assemblage est mal fait loin de là, mais je dis que souvent on appelle trait de jupiter un assemblage comme sur ta photo qui est ni plus ni moins qu' assemblage a mi bois. J'ai assisté aux chantiers de l'enfer a Douarnenez a l'assemblage de la quille d'un trois mat (projet qui a été abandonné) et c'était bien en trait de jupiter les deux pièces mises en place a la masse tellement
les découpes était précises
Bien le hs mode off
Amitié

Bonjour, papy biquet, et restater.
Je me permet une petite remarque au sujet des assemblages.
Le montage dont parle restater, n'est pas ou peu utilisé en construction navale, celon mes sources
N'oublions pas que nous sommes sur une construction du XVII ème, et si cet assemblage était utilisé à cet endroit précis, cela n'aurait pas échappé à l'auteur de ces belles planches.(j'ai mes yeux dessus!!!!!!!). et l'Hermione n'a pas profité non plus de la cheville à couper l'eau contrairement à celle que nous connaissons, qui elle, en est pourvue..
Toujours ce problème des sources.

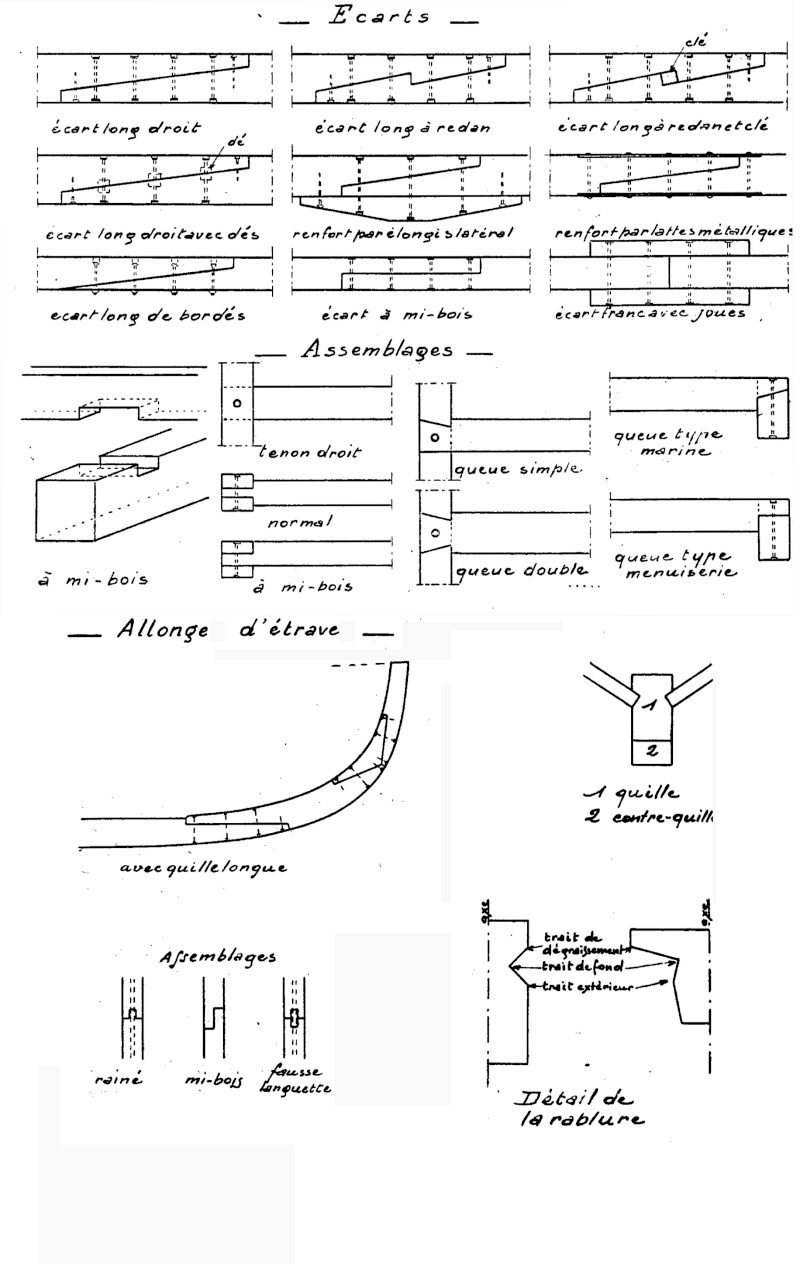

Source: Indications pratiques pour le tracé des plans d'embarcations. de G. SOE.
L'écart long à redan et clé est bien indiqué, mais là, le sujet, ce sont les embarcations et non une corvette de 1747, d’où mon scepticisme, mais je peux moi aussi me tromper.

Il y a bien un écart à mi-bois, mais le premier de la bande me parait le plus conforme du lot.
A prévoir aussi la mise en place de la râblure et du trait de dégraissement tant que tes pièces peuvent se travailler à plat.

Merci crabe,très intérressant
Amitié

bonsoir crabe super !!!! mais voila , l'écart numéro un est le mieux comme tu dit !! c'est sur ils sont chevilles ,je viens de voir mes sources ! j'avais oublie ça ! allez bonne soirée et merci

bonsoir !! voila une autre avancée ! mais je bosse aussi sur le superbe la partie bâbord des cadènes

Ton AR se présente joliment
Je suppose que tu attaques bientôt les gros morceaux(lisse de Hourdi et etc)

Elles me paraissent épaisses tes cadenes?

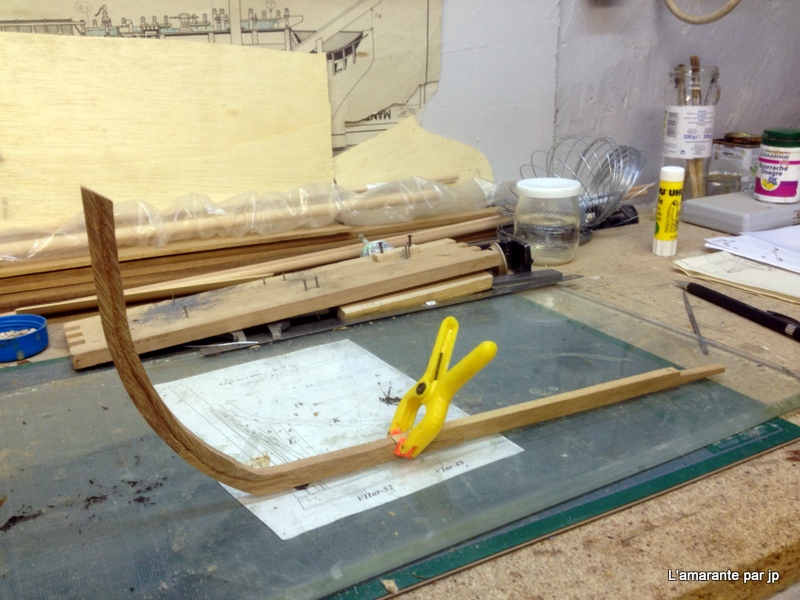

BONJOUR !! voila un montage a blanc !! de la quille !et encore ajustage a la lime

Bonjour papy biquet,
Voilà un beau début, je vais suivre l'Amarante avec attention
Amicalement

Bonjour papy biquet   ,
quelle belle aventure, cela promet d'être très intéressant !
Pour en revenir au trait de Jupiter, il est relativement utilisé par les charpentiers de marine ( en tout cas, ceux que je connais ) aussi bien en construction qu'en restauration.
Voici un exemple tiré d'un des livres de mon ami charpentier de marine Xavier Buhot-Launay ( Restaurer et entretenir les bateaux en bois )  :



Amitiés

josey

PS: la doc de crabe est également très intéressante, tirée de la page 38 et 141 de la " bible " Traité de construction des bateaux en bois du kayak à la goélette "par Henri Dervin, un bouquin incontournable

a.piot a écrit:

Elles me paraissent épaisses tes cadenes?

Démat

+1

CQFD merci de l'info josey
Amité

C'est la figure 5 qui est tres employée , c'est a dire sans clé.

Belle avancée, pas mal le trait de Jupiter sur la figure 6

BONSOIR  !! deux trois photos !de l'étrave !et une petite vue générale !

Commence à faire ton chantier sinon tout va etre de travers ! meme là ,pour faire tes ajustements !

Bonjour ,oui Alain, j'y pensais MERCI !!! c'est sur je ne vais pas ajuster comme ça tu fait comment???

Regarde sur le diapora que je t'ai envoyé

bonjour  une petite entrée , dans les couples , là le numéro 25 maitre couple !! ,il yen a 52 !!! bonne journée

Bonjour Papy Biquet
C'est du beau travail que tu nous fais là, le couple n'est pas très large attention aux doigts, tu verras au bout des 52 couples tu sentiras mieux!!!! Bon courage
Amitié

Je suis bluffé ! ...
Je vais te suivre avec beaucoup d'intérêt.
à+ Michel

Bravo pour tpn courage. C'est pas facile.
JPG

merci les gars !! pour le moment je suis un peu en relâche avec (l'amarente ) je poursuis le (superbe ) dans la mature et le gréement des affuts !! du boulot mais lorsque ceci me prend trop la tète je repasse sur ,l'amarente !! a plus il faut que je redéligne du bois !! la semaine prochaine !! bye

salut papy biquet,

du beau travail, bon courage pour la suite ...

Amitiés

Jim

Bonsoir à Toi "papy biquet" j'admire tous ceux qui travail le bois en modélisme c'est autre chose que le plastique Alors bravo à Toi je vais suivre
Amicalement
Lionel

bonsoir je n'arrive plus a envoyer , de photos !! serwing ne fonctionne plus (menace détectée ?? )que faire ,les copains ???

Voilà une belle aventure qui commence.
Pour les menaces sur serving j'ai le même problème sur le forum.
Il semble que des publicités ou des liens soient contaminés par une société de pub en ligne ce qui a pour effet de bloquer l'ordi. Si tu as un bon antivirus il suffit de réinitialiser chaque fois. Je n'ai pas trouvé de solution au problème.
Amitiés.
JPG

bonjour a tous c'est bon !! serwing a marche ce matin !!! voila  une des découpe de bois , après viendra , le rabotage  et collage  des pièces sur les lattes de bois  ,  allez bonne journée ! a tous

Bon montage à toi avec ce magnifique bateau

Bonjour

Tu as choisis quoi comme bois ?

Bon montage

bonjour le bois sera , du merisier , les ponts  en érable blanc !

Démat
Bon courage pour ce nouveau challenge A suivre
