Cotre de 14 caronades sur plans AAMM 1/50

Bonjour à tous et merci de me suivre avec enthousiasme!

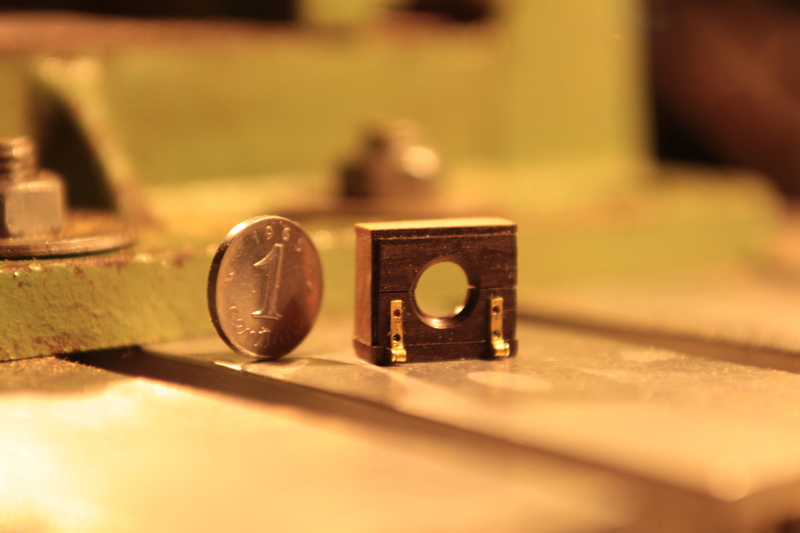

Je suis toujours dans mes essais de sabords,,
ce lui -ci n'est pas trop mal mais il me reste encore à trouver des "têtes de boulon" , il ne sera pas monté car il présente un défaut de centrage de la caronade et le bois n'est pas croisé intérieur/extérieur.
Le laiton est récupéré sur des douilles de 22lr.

Bonjour L'Ancien,
Riche  idée! Je m'en va essayer de ce pas!

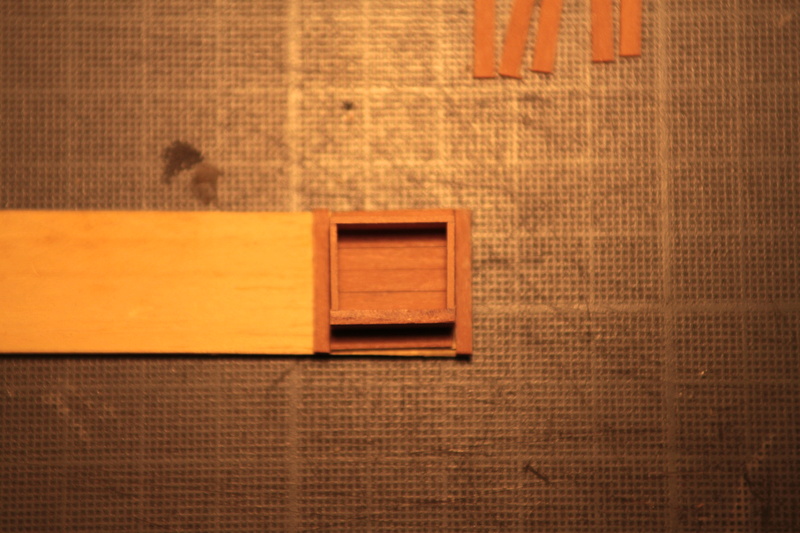

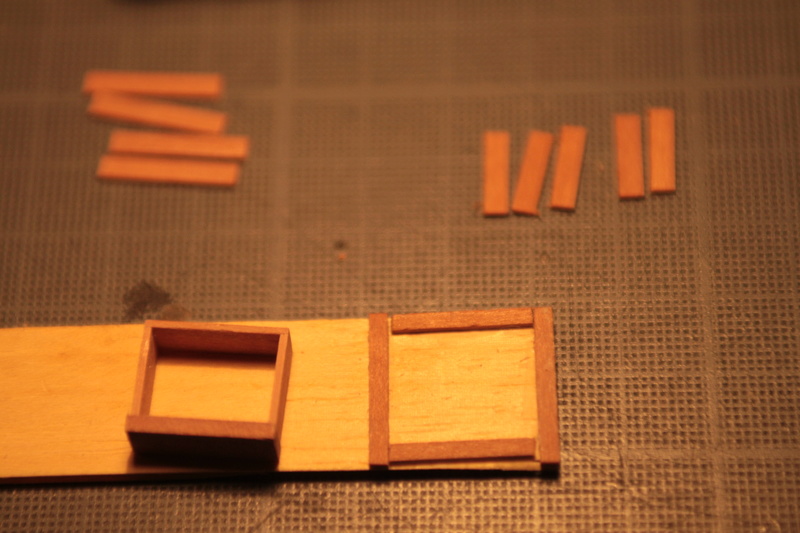

j'ai commencé les châssis des 14 sabords:

Merci L'Ancien!

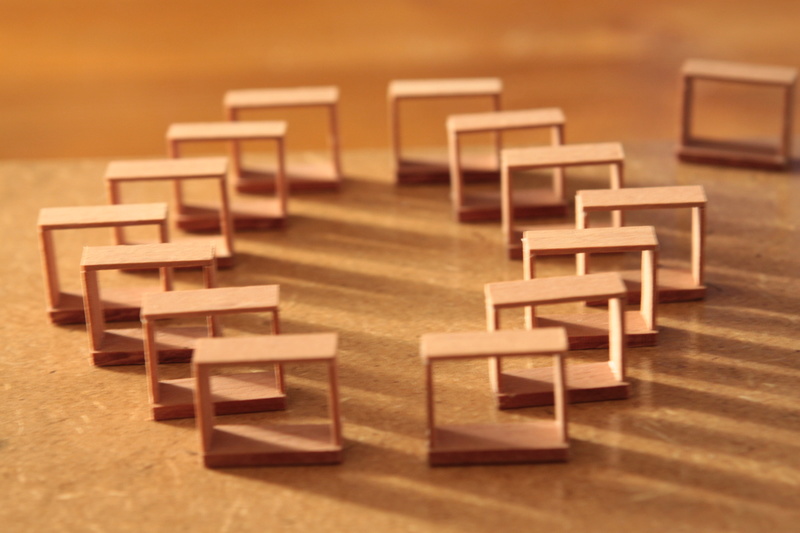

Les 14 châssis (+ 1) sont assemblés:

Bien l'bonjour


Belle dextérité.
L'ensemble est magnifique.

amitié

Les mantelets à présent,

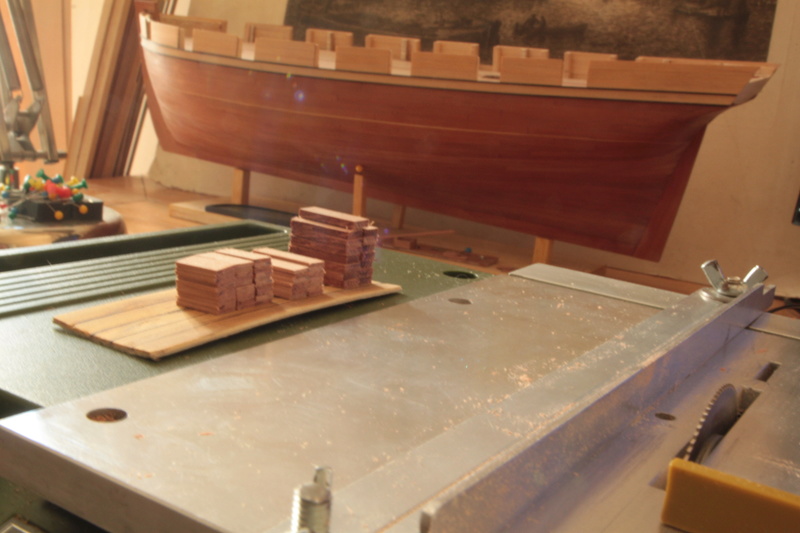

débit des 60 planches extérieures  et des 75 planches face interne, 4 horizontales et 5 verticales pour mes 15 sabords. confection rapide d'un gabarit.


mise en place sans les coller des planches extérieures



pose du châssis sans le coller sur le tout:



collage des planches verticales sur les horizontales



Démoulage et légère séparation par le milieu des panneaux avant que la colle ne soit trop sèche



il va y avoir du ponçage dans l'air!

Ke a écrit:

re(1804-1814), on peut ce poser quelques questions sur différentes parties:
les mantelets,l'emplacement de la cuisine,la direction de l'évacuation de la cheminée, le capot de

Bonjour.
L'évacuation des fumées de cuisine se fait surement par un conduit orientable,selon la direction du vent.

Kerhalon c'est génial ce que tu nous présente là.Le détail qui "tue" cette double
épaisseur de planches dans la confection des sabords.Superbe poirier avec sa
 chaude couleur tirant sur le orange.
Voilà des détails qui, du premier abord ne se remarqueront pas forcément mais qui
apporteront cette touche insidieuse qui classera cette maquette dans la catégorie supérieure.
Bravo, surtout continue à poster c'est un régal.Salut à toi, Jacques.

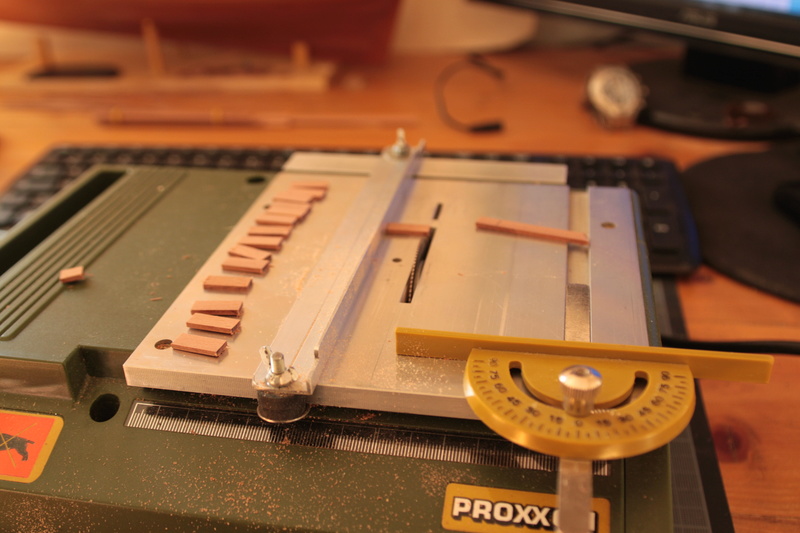

P.S.Belle petite scie circulaire, que penses-tu de cette petite machine Proxon?

Bonjour,
Chevreuil,tu as certainement raison sinon au portant on retrouve le maître-coq dans son gruau!
Alors la Proxxon,Jacques, globalement,pour son prix,elle est bien...Mais....
Le guide de coupe est ..... comment dire.....heu.....nul,voila c’est dit.
J’en ai bricolé un nouveau avec une équerre en alu,c’est précis mais peu pratique à régler,
Je compte en refaire un autre avec un pied à  coulisse digital.
Le moteur: avec la lame a grosse dentition fournie avec la machine,ça coupe bien sans forcer, je n’ai coupé que du ctp de 5mm au max, mais les coupes sont pleines d’ échardes .
J’ai monté un disque à denture fine,la,les coupes sont belles mais le moteur peine un peu sur les épaisseurs, il y a intérêt à bien rester en ligne et bien plaquer sa pièce pendant la coupe.
Elle est un peu bruyante à mon goût.
Par contre elle a grand bac à sciure et peu être raccordée sur aspi,elle ne prend pas de place.
Je l’ai démontée pour voir,(et pour demonter la protection mais chut c’est pas bien,) les plastiques, moteur et courroie m’ont l’air solides.
En dépit de ma critique, je l’aime bien, elle me rends de grands services et me fait ,avec un bon guide, du bon travail, je pense qu’elle suffit amplement pour notre activité . Ensuite   Proxxon lui a fait une grande soeur mais elle est à 300 € et celle ci 100,alors voila.....

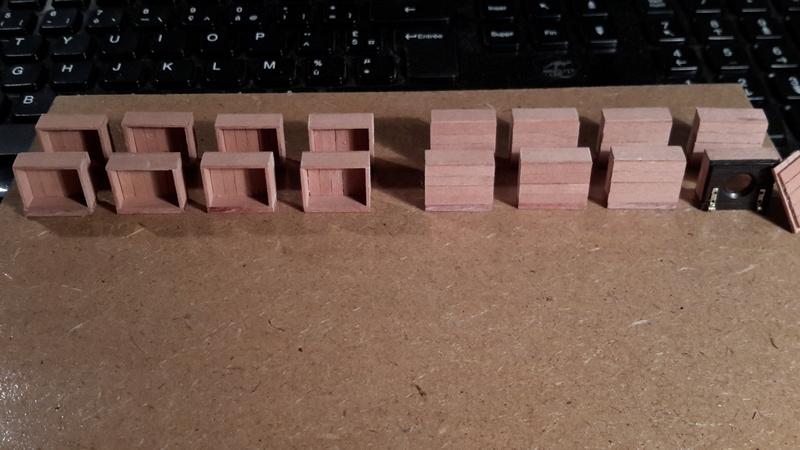

Les sabords assemblés ,bruts de sciage:

Bonjour l’Ancien,
La cuisine est en avant du mât,
Ci dessous photo d’une photo du musée de la marine du cotre dont les plans sont tirés

Bonjour Kerhalon,
c'est toujours intéressant de connaître les avis sur
l'utilisation des différents matériels proposés sur le marché.Merci à toi
pour ton avis sur la Proxon.Je comprend bien que plus la denture est fine,
plus il y a de contact avec le bois et moins il y a de voie, et
le petit moteur s'essouffle. C'est exactement le problème que je rencontre
 avec ma petite circulaire "maison" quand je monte une lame à denture fine.
Mais c'est quand même très pratique en modélisme, tel que nous le pratiquons.
Je ne pourrais plus me passer de cet outillage aujourd'hui.
bravo pour ton superbe boulot.

Démat
 Voila de l'excellent travail! Bonne suite

Merci Miel,
J'ai avancé sur mes sabords, les mantelets sont percés,heureusement que j'en avais deux de plus,ils y sont passés,paix à leurs âmes.

Vu la faible teneur en colle de mes mantelets j'avais pensé commencer par un avant trou:



Puis d'engager un foret de 6mm, bon, meme en descendant tout doucement le mantelet n'a pas aimé...

C'est donc avec une fraise, en les collant au double face sur une planchette que tout c'est bien passé:



un petit coup de fraise boule de chaque côté :

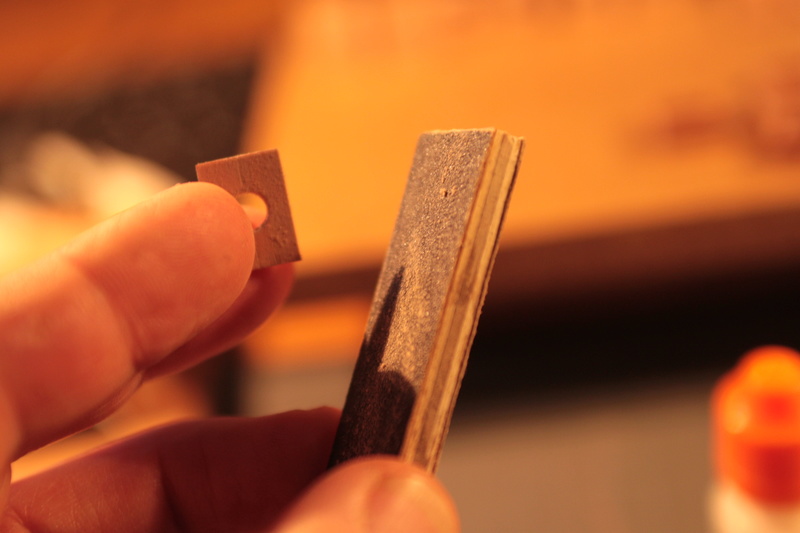

ponçage:



Fin de cette étape:



Il me reste à faire les charnières......
Et éventuellement, noircir les mantelets, qui pourraient être aussi beaux avec un peu d'huile. C'est comme pour le pont...en réflexion...

Bonsoir.
J'ai un peu amélioré ma Proxon en ajustant,a la meule,une lame de scie a métaux,et en la glissant la ou la vis de blocage prend appui,ce qui l’empêche de retomber dans les anciennes empreintes.
Alain

bonsoir
j'admire ton travail et ma donné envie d'investir dans l'outillage (scie proxxon)
je galère pour faire des découpes droites et a repetition
je pense que c'est un bon outil!
bonne continuation
3 piqure au criterium
thierry

Merci Thierry,
Commande un disque tel que celui ci au minimum:
https://www.multirex.net/lame-de-scie-hss,fr,4,PRO28020.cfm
La scie est à 109€ livrée chez eux.
tu ne regrettera pas ton achat,
bon bah je vais aller réclamer ma commission chez Proxxon et Multirex

Bonsoir
C'est vraiment superbe. Ingénieux le coup de la mine de critérium, je n'y aurais pas pensé
Amicalement
Thierry  (l'autre)

Merci Thierry l'Autre,

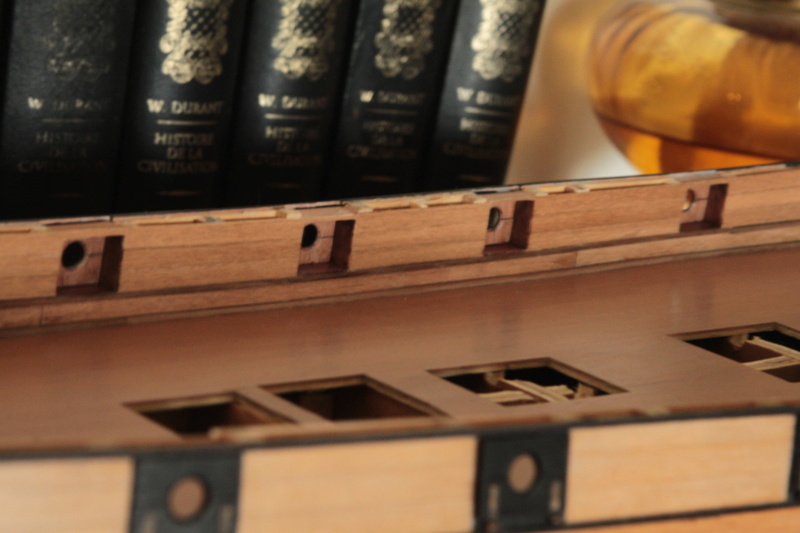

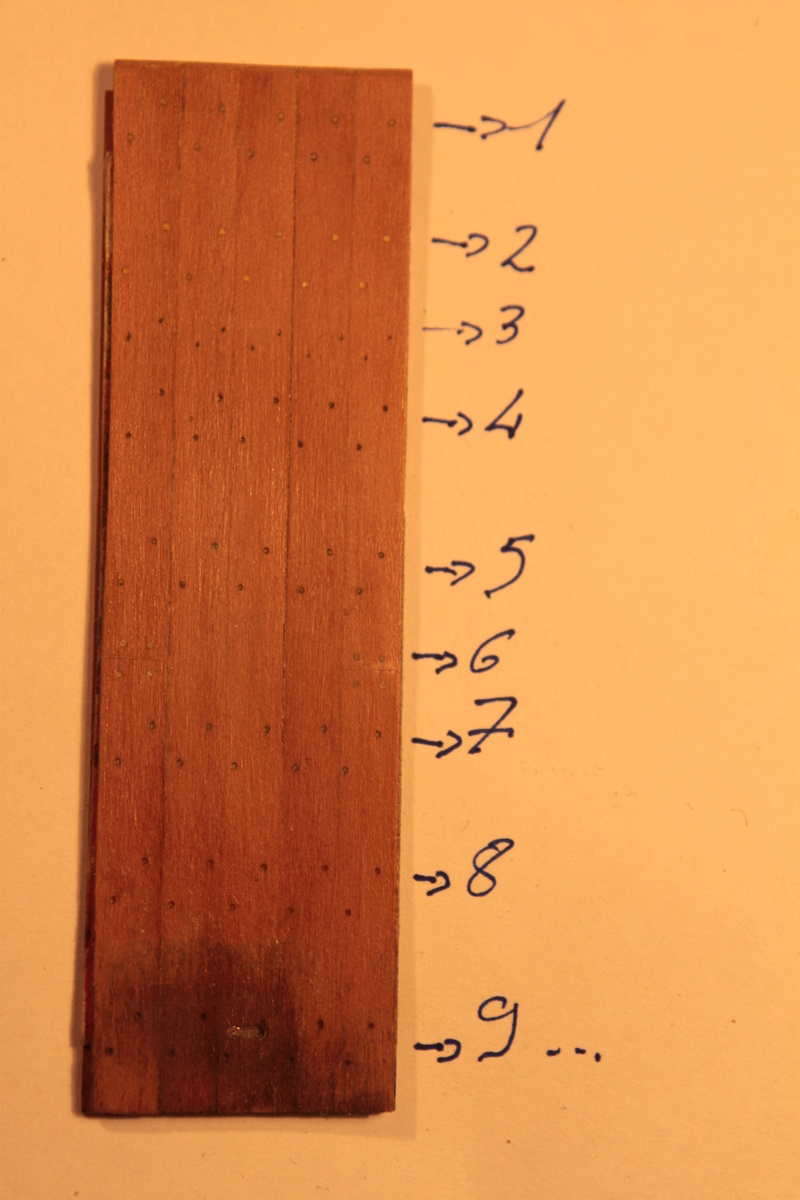

Je me suis remis sur le pont,  le foret de 0.5 affiche environ 700 trous....

il restera à passer la mine de criterium, rebouchage ,raclage, ponçage.

le ouvertures du pont sont faites et la "charnière" à été supprimée

le pont à été posé à blanc pour la photo.

Voila les trous bouchés,le pont raclé et re-poncé, cela reste subtil,il faut bien s'approcher pour les voir la finition n'a pas été encore passée:

Démat
 Un très beau rendu Bonne suite

C'est à la bonne échelle, discret, plein de réalisme... Ces trous sont juste comme il faut. Ça me ferait presque envie de dire le contraire de ce que je pensais sur les maquettes, a savoir ne pas les mettre du tout...

Bonjour à tous,
 Le calage du pied de mât est fait et le pont collé.

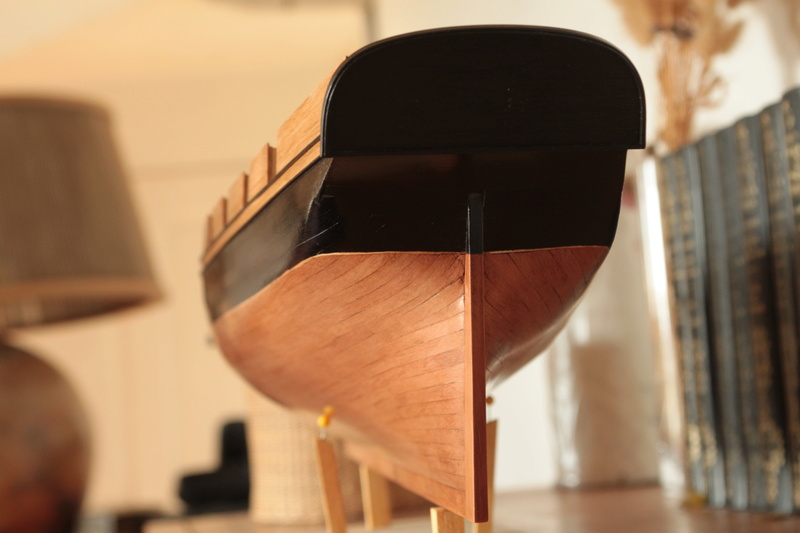

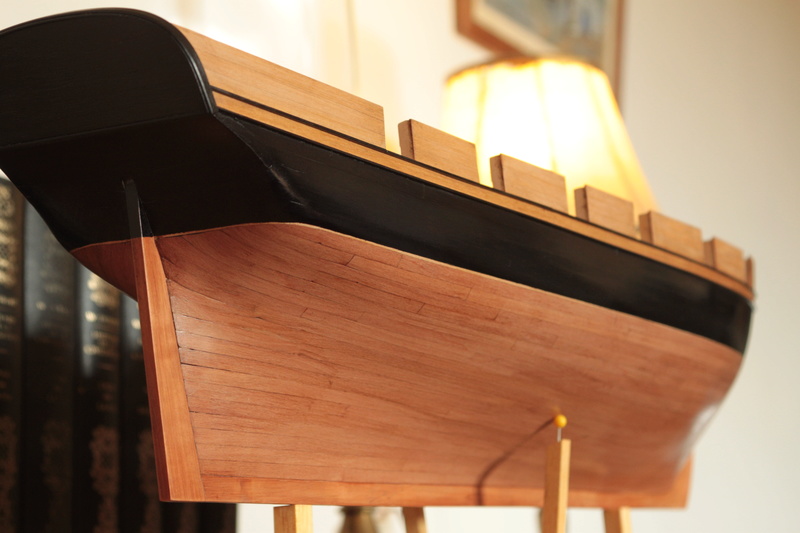

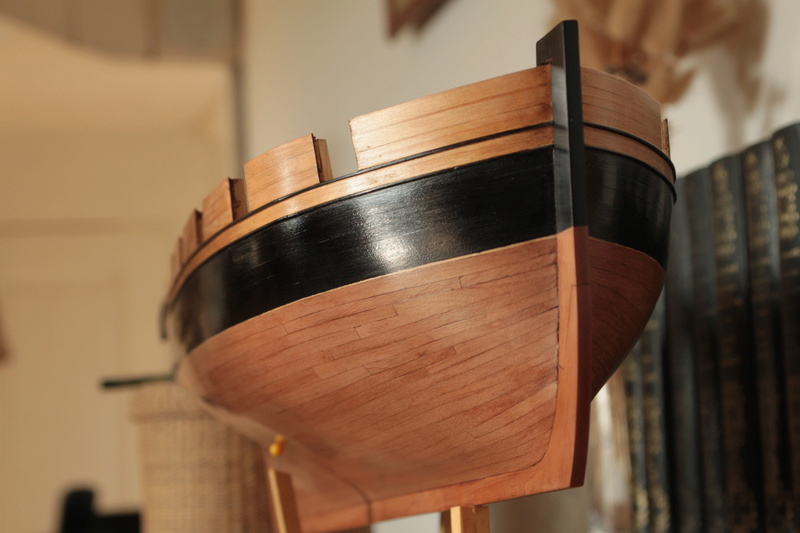

La carène a reçu son ponçage intégral ,ce qui m'a permis d'ôter l'huile dont je l'avais pourvue.Il a fallu poncer en profondeur,ce qui m'a donné un résultat plutôt satisfaisant, c'était sans compter qu'un tel ponçage allait faire disparaitre les virures sous le noir,et rendre le noir bien plus brillant que voulu. Espérons que le temps "matifira" cette brillance.

Cette merveille de coque... toute en nuances et en contraste, avec des lignes parfaitement régulières et fluides.
Finalement, tu es très, très, TRES énervant !

Démat
 Superbe coque  Bonne suite !

Merci les gars,
Je suis désolé d'être énervant Rehomren,
Je suis peut être un peu tatillon,parfois...
la coque n'est encore pas exactement comme je l'aurais souhaitée,
mais bon, le mieux est l'ennemi du bien comme on dit!

ça fait bien plaisir de voir cet excellent travail.
Je ne pouvais faire autre chose que de te poster toutes mes félicitations.

En ce qui concerne le brillant du noir, il existe dans les petits pots de peinture pour maquettes,
un verni incolore pour rendre mattes ( plutôt satinées) les peintures brillantes.

Oui superbe coque ! Ah si je savais faire pas aussi bien, mais pareil, je serais heureux!

bonsoir
je suis depuis janvier cette construction qui ne reçoit que des louanges ... méritées !
très beau ce bois de la coque et superbe finition.
tu nous propose un superbe pas à pas
bonne continuation
CDT
rafael

Merci à vous pour tous ces compliments,
Pour la brillance du noir,je vais laisser le temps et les futures manipulations faire leurs œuvres.
J'ai essayer la triple 000 et le papier de carrosserie 1500 mais ça attaque l'encre.
Magellan, je crains qu'un vernis, même tiré au max me laisse une surépaisseure visible, je ne vais plus y toucher,ronger mon frein car il ne faut pas être plus royaliste que le Roy , parce que le mieux est l'ennemi du bien et que tout vient à point à qui sait attendre etc etc.....

Tu frise l'excellence. Bravo mais la barre est haute.
Amitiés.
JPG

Merci Gavouot mais n'en jetez plus ou ma tête ne rentrera plus dans mon casque!
C'est sur que pour le reste, ça m'engage...
Mais c'est un grand plaisir!

Bonjour à tous,
les mantelets ont été équipés de leurs charnières et les cadres insérés dans la muraille,
l'intérieur du pavois à reçu ses bordées:


Agrandir cette image




Agrandir cette image

Bonjour à tous et merci l’ancien,

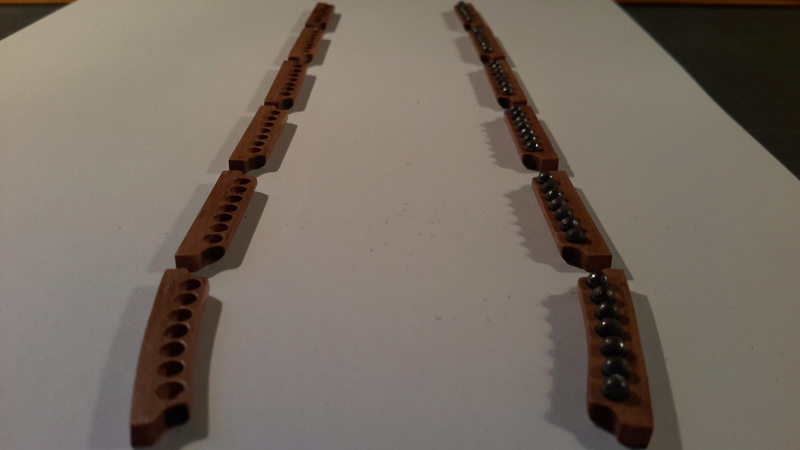

 Les parcs à boulets sont prêts à être inséré dans les pavois:

Parfait !
Comment fais-tu pour les avoir aussi alignés...? Ça reste un mystère pour moi !

Bonsoir , ton montage est de toute beauté et le mot est faible , je vais continuer de suivre ton travail de précision qui ravit tout le monde et nous fait mal aux yeux par la beauté .
