Cotre de 14 caronades sur plans AAMM 1/50

Kerhalon a écrit:

Ce beau poirier, m'a été fourni en feuille par M. La Hoche,

Qui est ce M la Hoche ? un spécialiste du bois tranché??

Beau démarrage, ça promet.
Amicalement
Thierry

Magellan a écrit:

Kerhalon a écrit:

Ce beau poirier, m'a été fourni en feuille par M. La Hoche,

Qui est ce M la Hoche ? un spécialiste du bois tranché??

Magellan,

Il s'agit de Frédéric la Hoche,
tu tapes:
http://www.lahoche.fr/

...et tu  profites !

Magellan a écrit:

Kerhalon a écrit:

Ce beau poirier, m'a été fourni en feuille par M. La Hoche,

Qui est ce M la Hoche ? un spécialiste du bois tranché??

M. La Hoche est un passionné de modélisme naval,je devrais dire d’archéologie naval, qui propose en du bois, mais surtout de l'artillerie. Ses modèles, issus de moulages, sont proposés en métal ou en résine et sont respectueux de leurs périodes historiques avec un grand souci du détail.
Le lien de son site:( si ça ne pose pas de problèmes aux modos)
http://www.lahoche.fr/

Merci à vous deux, Cedric  et Kerhalon, Je viens d'aller voir le site, c'est génial, cela parait très sérieux.
Je pense que ceci me servira un jour ou l'autre.

Quelle coque magnifique!!!
Belle utilisation des essences de bois dans les contrastes.
Amitiés.
JPG

Tres beau bordage et dans les règles !!

Super beau

Bonjour et merci à vous pour ces compliments que je me dois de vous retourner, car c'est grâce à vous tous, par le partage de vos réalisations , de vos techniques ,combines et astuces , et de votre démonstration de patience et de persévérance .
Une photo de bâbord en cours :

Superbe !

Salut, le démarrage m'avait un peu étonné, mais là, c'est un whaooooo! admiratif.Le modèle promet.

+ 1 avec tous les commentaires précèdent.

Franchement magnifique !!

Je suis depuis les débuts !!

Auxis7021

C'est vraiment un travail superbe effectivement, et en plus une approche très instructive du point de vue technique.
Merci et bravo!

Bonjour et merci pour vos compliments.
Bâbord est terminé,il me reste un gros ponçage de carène pour peaufiner tout ça.
Le lattage du pont est cours. J'ai finalement opté pour du poirier également,sur la photo vous le voyer brut,alors que la coque à déjà reçue une couche d'huile de lin clarifiée/essence térébenthine purifiée. Pour jouer sur les teintes je pense faire un essai avec un fond dur ,dans l'idéal,j'aimerai avoir un bois plus clair sur le pont.
deux photos de l'avancement, j'en posterais bientôt avec un éclairage un peu plus adéquat

Superbe cette coque !!!
Et le pont promet d'être du même niveau.

Bravo !

Bravo pour ce petit bijou, j'aime beaucoup. Ce pont est exécuté de façon réaliste avec affinage en bout, des baguettes, c'est un plus que l'on ne rencontre pas toujours.C'est vrais que les ponts étaient plus clairs. Qu'importe,c'est un bois de qualité.C'est très beau le poirier, dommage que par chez nous en Bretagne, on ne le rencontre guère dans la nature.
Vivement la suite. Amitiès, Jacques

Je vous souhaite une Bonne et heureuse Année, qu'elle vous apporte sciures et copeaux à foison!
Le pont est recouvert.
Il me vient une question : Je n'ai pas voulu représenter les clous et chevilles de la coque car je ne veux pas alourdir son élan. je tiens à lui conserver ce même élan avec un pont très fluide.
Pensez-vous que ça soit très ennuyeux que les clous ne soit pas représentés?
Sachant que le calfat,après traitement du pont, devrait ressortir davantage qu'actuellement.

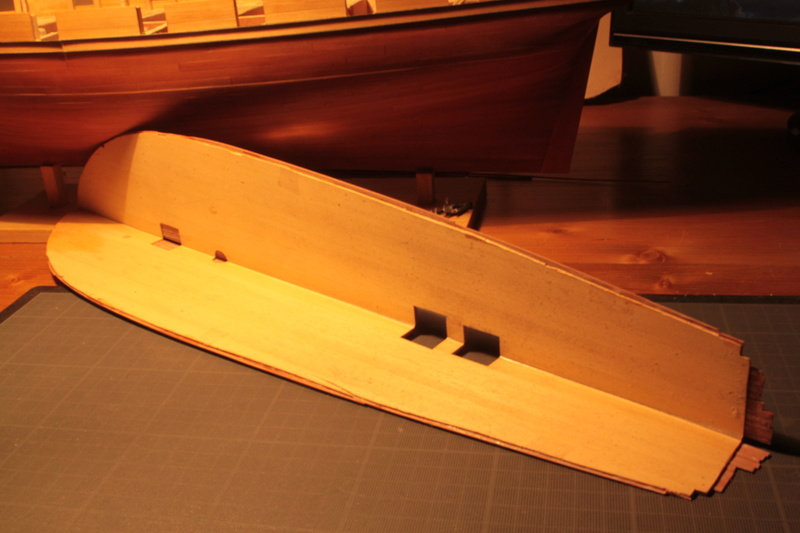

Comme le pont ne peut s'inserrer d'une pièce entre les murailles,je l'ai monté en deux parties avec une charnière en scotch.

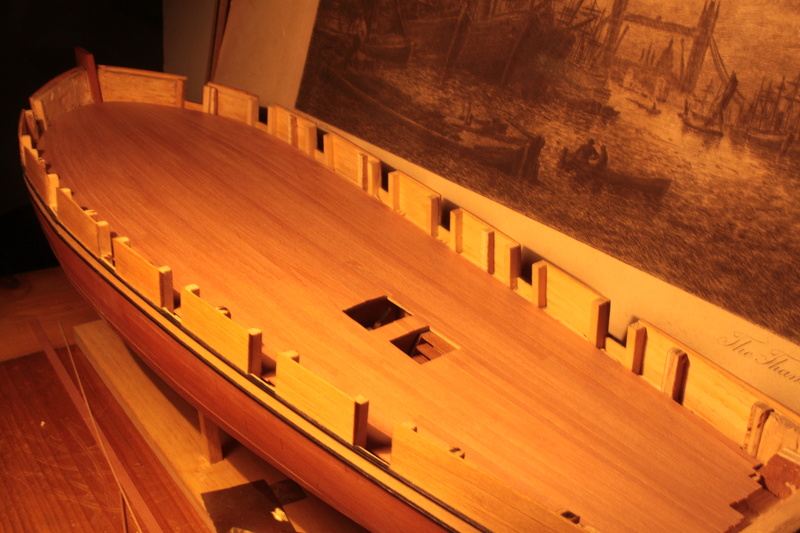

et pose à blanc:

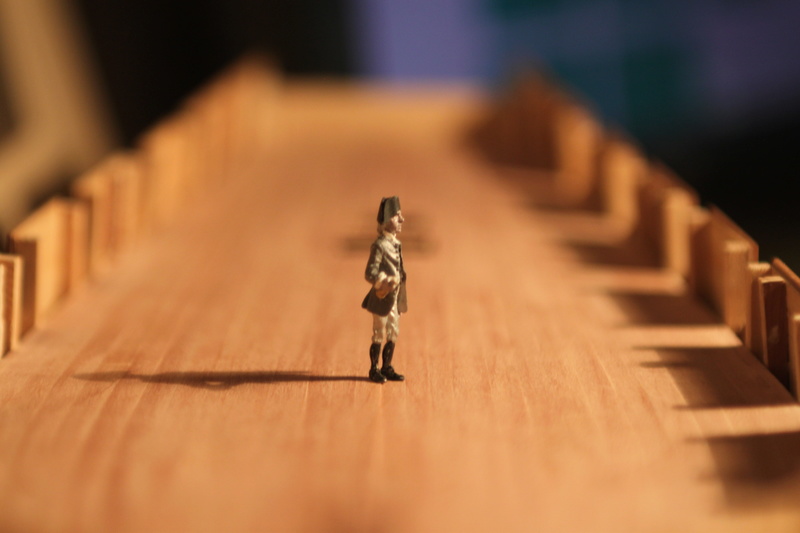

Le Boss à l'air satisfait



Je vais aller chercher du fond dur pour faire des essais.

Personnellement, je n'aime pas trop les représentations des clous. Je trouve que ça alourdit un peu. Par contre, pour être franc (en dehors du fait que ton pont est quasi parfait, soyons clairs ), ça me dérange un peu que le pont soit recouvert de lattes entières sur toute la longueur.
Un peu trop parquet, pas assez pont ! ^^
Je ne suis pas sûr d'être clair...

Tu as demandé une opinion, hein
Les goûts, les couleurs, tout ça...

Edit : en changeant de PC, je crois que ton pont est tellement bien fait que les lattes ne font pas toute la longueur...
Oublions ce que j'ai écrit... pfff !

Merci de ton opinion Rehomren, Il va vraiment falloir que je prenne mes photos en plein jour...
Chaque, longueur est composée de 2 à 3 lames, en prenant toujours des planches differentes pour que les motifs ne se suivent pas.il arrive que deux lames à teinte identique se suivent,c'est comme ça.
Si la non-représentation des clous ne me dérangerais pas tant que cela,
Ça m’embêterais beaucoup de poser des planches de 25 Mètres sur ce côtre!

On le voit mieux sur cette photo

Oui, je vois bien, là
Bon, ben, voilà, voilà, pu rien à dire alors... c'est juste comme j'aime !
Si, bonne année à toi !

Pareil que rehomren,

pas de clous, surtout parce que si tu veux les représenter correctement, il faut les prévoir au droit de tous les baux et pas seulement sur les bouts des lattes...
De plus, tu te trouverais avec une coque lisse et un pont clouté, ce qui serait plus dérangeant à l'œil.

Garde plutôt le cap que tu a pris.
Esthétiquement, c'est une vraie merveille ce que tu fais.

Bonjour

Il est superbe ton pont Olivier !!! joli travail !!! j'ai hâte de voir la suite

Bonjour KERHALON,

Au vue de la qualité de ton modèle pourquoi ne pas mettre des clous en fil de laiton ?

Tous mes vœux à tous.

Merci de vos conseils, actuellement je tangue entre le fil de laiton ou le rien du tout! On m'a aussi conseillé une technique permettant d'imiter le galipot dont je dois faire un essais avant d'avoir un avis sur sa mise en place ou non.
Je suis globalement du même avis que Cédric, un beau pont clouté avec une coque qui ne l'ai pas, ça cloche.
Je pense que je vais avoir du mal à poser le pont avec la charnière longitudinale ,il va falloir coller les deux pièces,rogner les bords et l'enfiler avec un "chausse-pied" car avec le bouge et l'écartement qu'il donne on verra toujours cette jonction si le pont est posé en deux parties.
en attendant de prendre une  décision je suis sur un essai de sabords,et ce n'est pas simple,car ils sont...... en deux parties!

Salut Kerlahon, c'est vrais que la jonction du pont s'avère compliquée.Une petite suggestion: n'est - il pas possible de décoller les deux lattes centrales au niveau de la jonction pour les réajuster une fois le pont collé et cela cacherait les défauts s'il y en avait.Sinon bonjour le casse-tête, à moins que ? l'on puisse mettre le jeu au niveau des pavois, peut être qu'à la base de ces derniers se trouve une gouttière d'angle qui pourrait recouvrir avantageusement le moindre défaut ???
Je sais que que tu gère bien, et je ne me fais pas de soucis pour le résultat.
En attendant la suite, Amitiés , Jacques

Bonjour,

Quel superbe ouvrage !

Je vais suivre avec attention car c'est une belle leçon de modélisme que tu donnes.

Steph

En attendant de savoir a quelle sauce je vais manger ce pont,

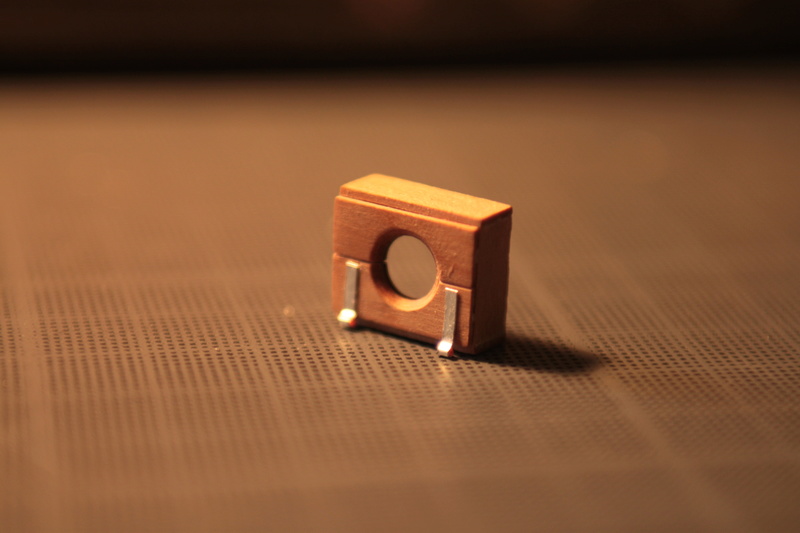

J'ai fais un "prototype" de sabords,ç'est pas encore tout à fait ça , mais ça donne une idée:

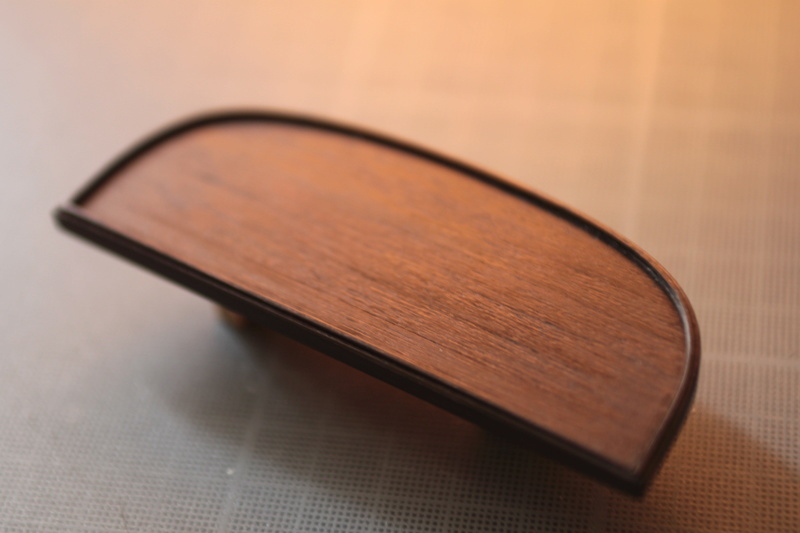

et le tableau , il va falloir que je lui trouve une déco,car sur les plans je n'ai qu'un triste bout qui fait le tour et peut être un nom,à voir...

Salut à toi  Kerhalon,
Beau bois,exécution, c'est "nickel"
Mais, ne seraient ils pas un peu épais tes sabords?
Leur épaisseur est à mon avis très inférieure à celle des pavois.
A cette échelle il faudrait de gros biceps pour les lever.
Je regarde cette affaire dans mes documentations.

Bonjour Magellan,
Il y a eu un "couac" avec les photos,Le sabord est monté sur son cadre qui viendra s'intégrer dans la muraille, les mantelets sont en deux parties, celui du dessous est monté sur charnières tandis que celui du dessus est un un panneau maintenu par des crochets.
Si tu as plus d'info ou de détails, je prends! car rien à ce sujet sur mes plans.
je remet les photos vu de l'intérieur et celle du tableau en cours:









Içi le sabord d'essai posé à blanc, il y a la partie inférieur à finir pour permettre la pose des gonds.

Bonjours Kerhalon,
Je vois mieux et comprends maintenant ce que ces sabords sont faits intelligemment avec leur cadre,
 très bonne idée et cela permet facilement une standardisation de leurs dimensions.Il manquait une photo.
Les charnières seront-elle seulement collées?

Bonjour l'Ancien, il me semble que le Coureur était équipé de canon de 6£ et que ses sabords n'étaient fermé par aucun mantelet,tu n'as donc rien loupé.
Sur les plans de l'AAMM on distingue bien les mantelets percés, mais d'une seule pièces et fixe, pour la mire ce ne doit pas être bien évident...ces plans sont relevés depuis un modèle du musée de la MARINE,
et qui a été fait une quarantaine d'années(1849) après l'époque hypothétique de ce modèle 1er empire(1804-1814), on peut ce poser quelques questions sur différentes parties:
les mantelets,l'emplacement de la cuisine,la direction de l'évacuation de la cheminée, le capot de descente en toile sur armature,pas d'habitacle des compas mais juste une grosse boussole.
Puisque ce plan n'est attribué à aucun bâtiment ayant réellement existé,je me permettrais peut-être quelques modifications de façons à rendre plus plausible certains de ces détails.
un sabord de caronade, photo du musée national de la Marine, modèle fabriqué à l'arsenal de Rochefort entre 1833 et 1835:

Tout est dit sur cette belle photo explicite du musée de la marine que tu mets en ligne.
On trouve aussi sur le net, au sujet de la corvette "La Créole" de très belles photos
de ce beau navire contemporain au cotre de 14 caronades, on y voit que le système est identique.

                               http://b.rimlinger.free.fr/creole06.htm
           ou:               http://www.modelships.de/La-Creole/Photos-Corvette-La-Creole.htm

Beau travail, comme "d'hab".
Amitiés.
JPG

Waouh, impressionnant tes virures, ton plancher ( ta technique m'a scotché!! 😁) le poirier rend très bien.
Je t'encourage pour la suite kerhalon.
