Cotre de 14 caronades sur plans AAMM 1/50

L'ancien a écrit:

Le bonjour te va,
il a un truc qui fait cela ou il a lu cela dans le tuto

Oui, oui, je connais la théorie...
C'est en pratique que ça merde toujours un peu !

Il n’y a pas grand mystere la dedans Rehomren,
Pour le tracé parallèle j’ai utilisé un guide a la bonne dimension du bord,dans mon cas 2mm,
Pour l'emplacement de chaque boulet, j’ai serré les 12 pièces dans les machoires du pied à coulisse,
J’ai reporté mes côtes sur la première et la dernière piece, il ne reste plus qu’a relier les deux points pour avoir les croisements ,sans utiliser un crayon,mais la pointe d’une aiguille.
Ensuite, mieux prononcer les emplacements avec une pointe à  tracer,cela guide mieux le forêt de la perceuse à colonne.
Le gros soucis souvent, c’est l'épaisseur du trait, je travail avec un critérium de 0,3 mais 3/10 c’est énorme a nos échelles, on se retrouve vite avec un decalage important,dès que je le peux,je trace avec une pointe de scalpel, ou une aiguille.

...perceuse à colonne... je me suis arrêté là !
Ça, j'ai pô.
Donc moins simple pour rester en ligne en manuel.
Mais merci de lever ce mystère, je vais pouvoir moins suer la prochaine fois et me dire que c'est à cause du matos !!! Mouarf, je plaisante !

Rehomeren,je pense que tu as comme tout bon modeliste une Dremel ou une Proxxon,voir une marque Lambda.
L'idéal avec les deux premières est d’avoir un support de perçage, j’ai une nette preference pour proxxon.
Cela te permettra de percer droit, de poncer à 90,de faire de petits fraisages,etc......
Les prix varient de 70 a 120 euros, que tu pourras compléter avec un étau, souvent vendu à part.
Ta dextérité évoluant immanquablement, tu voudras certainement y rajouter une table croisée, et là, plus rien ne te paraîtra impossible, ou presque.......
Il reste la question des deux mains gauches à  la place des pieds

Kerhalon a écrit:

Il reste la question des deux mains gauches à la place des pieds

Tu as raison, ça tombe bien, je suis gaucher...
Cela dit, tu as raison sur le reste aussi, bien sûr. Ma petite Proxxon aurait bien besoin d'un support pour percer droit. Je suis bien convaincu qu'au delà des compétences, le bon outil au bon moment change considérablement le résultat.
On peut bricoler une maquette avec un matos réduit, mais ça limite le rendu, quoi qu'on en dise.

Et pour extrapoler un peu, c'est pour ça que je milite toujours pour les kits, même s'ils ne sont pas parfaits. Ça permet à chacun de faire de la maquette avec un matos restreint et un résultat possible.
Et rien n'empêche jamais d'être un peu créatif pour personnaliser sa maquette.

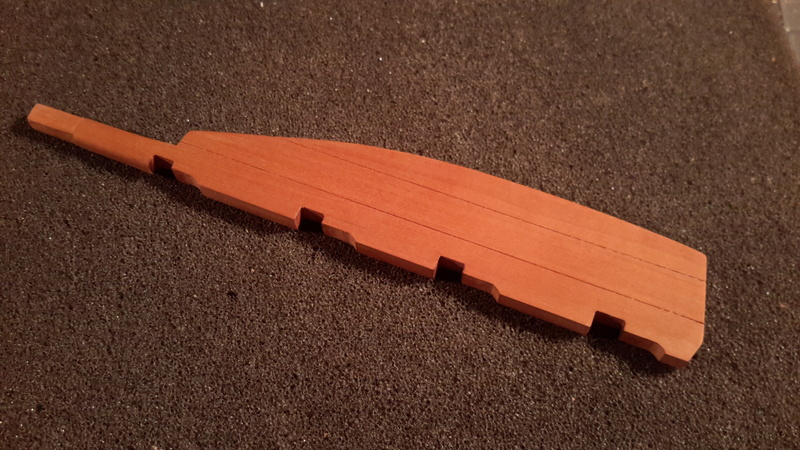

Le travail du jour,préparation du gouvernail :

En me relisant, Rehomren, je ne voudrais pas que tu penses que je disais de toi que tu travaillais mal, loin s’en faut.
Ceci étant dis,  je ne milite pour aucun "niveau" de modelisme ,il y en a pour tous et c’est très bien.
Personnellement, je ne referais pas de kit,car si il ont de nombreux avantanges,dont celui de m’avoir mis le pied à l'étrier,
Ils ont aussi de nombreux défauts, dont celui d'être inexact, ce qui peut se comprendre mais ne me convient pas.
Je tire une grande satisfaction à être le plus précis possible,tout en étant encore (très) loin du travail de certains.
En modelisme (et ailleurs ) chacun prends son plaisir à  façon , et c’est bien ça qui compte au final.

Kerhalon a écrit:

En me relisant, Rehomren, je ne voudrais pas que tu penses...

Ouh là, aucun problème : je suis absolument d'accord avec la totalité de ton post au dessus !

Le caillebotis de la cuisine, reste à figurer les clous, ou pas...

Jolie petite chose ! Et très travaillée, mine de rien...
Après, les clous, question de folie perso !

Travail toujours aussi soigné.
Amitiés.
JPG

Bonjour et merci à vous
Les clous sont représentés



Et le cadre du parc à chaînes en cours de réalisation

Les panneaux posés dans leurs cadres,il reste les deux bouches du puit aux chaines a faire

bonjour
quel minutie !!
bravo

Démat
Beau jeu de patience pour un excellent résultat Bonne suite

Bonjour à tous et merci pour vos commentaires,

Le socle du cabestan et le roof de la cabine sont fait, il reste les grilles de protection en laiton à concevoir et à poser devant les vitres.Si j'arrive à travailler assez finement, les plus curieux pourront toujours voir le livre de bords ouvert sur le bureaux.

excellent travail!!
je suis jaloux c'est un compliment!
bonne suite !
amitiés
thierry

Merci Thierry,
je ne suis jamais très à l'aise avec les compliments,
alors encore moins avec un comme celui-ci.

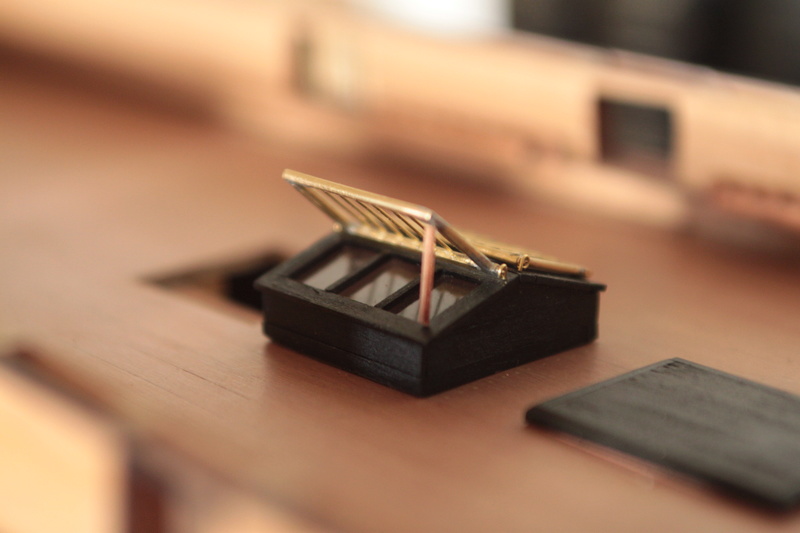

Les grilles de protection en laitons de la clairevoie sont posée,ça à été chaud!
Le cadre est fait à partir d'une baguette de soudure de1.5 rectifiée et les barreaux en fil laiton de 0.4

C'est d'une finesse parfaite...!

tu as des outils de chirurgien pour que ce soit si précis?

pour obtenir les plats à partir de baguettes,je me suis servi d'une petite fraiseuse que j'ai assemblée à partir d'une proxxon FBS 240/E et d'un support BFB200 ,en fabriquant une entretoise d'adaptation pour passer d'un collet de 43mm à 20mm.J'ai adapté une table croisée que j'avais de monté sur ma perceuse à colonne il y a des lustres mais qui ne servait pas franchement,et équipé la table avec un étau basique  dont les mâchoires ont reçues des cornières d'alu que j'ai rectifiées.
Cela permet pas mal de choses mais ça ne fait pas tout.
Sinon je travail beaucoup au pied à coulisse numérique,il ne me sert pas que de prise de cotes,mais aussi de serre joint,toujours parallèle par exemple,ou encore de guide de coupe:on regle à la dimension voulue,on met en appuis sur une des machoire,on appui le scalpel pour marquer au ras de l'autre machoire,on retire l'ensemble pour finir la coupe au scalpel ou à la scie,c'est precis au moins au 1/2 dixieme.
Sinon c'est scalpel lime et temps...les deux grilles m'on demandées 8h,le roof 5h si je ne compte pas le redessinage du plan du roof et le temps de recherche afin d’être sur.....du plan!
Je me suis confectionné une équerre de 7/7cm et 5mm d'épaisseur à l'intérieur de laquelle je fait presque tous mes assemblages,ce qui me garanti un assemblage d’équerre sur les 3 axes.
l'espacement entre barreaux par exemple est obtenu avec une cale de 2mm.
Les soudures sont faites à l'étain avec un mini chalumeau,ensuite il faut limer,poncer,et faire briller.

Bonjour Olivier

Joli travail de soudure !!! surement avec le petit chalumeau que tu m'as montré l'autre jour

oui,tout à fait Jean-Pierre!

quel patience!!
ton topic est une mine d or

Bonjour et merci
Vu la météo de ce week-end, je me suis attaqué au cabestan.
J'ai du le redessiner,le plan n'étant pas très explicatif,51 pièces le composent, socle inclu.

Magnifique...
c'est un peu répétitif comme réponse, mais tu l'as cherché !

En tout cas un grand merci à vous de suivre l'avancement du chantier.
Si sur le travail du bois et du laiton je me sens à l'aise,
sur le gréement par contre j'aurai certainement besoin de vos avis éclairés!

Démat
Toujours aussi beau!!

Bonjour à tous,
Début du canot,encore gros de nettoyage à faire avant l'équipement intérieur, un vrais plaisir de démouler ce canot et de constater tant de légèreté et en même temps une grande solidité! ( relative)

bonsoir
j'aimerai bien refaire le ou les canots sur la bounty
j'ai pas tout compris a la méthode une forme de référence des baguettes cintrées pour les couples, bordage et démoulage ?
j'ai du louper des étapes !
si tu peux m'en dire plus c'est sympa
thierry

Bonsoir Thierry, je mets le lien des gabiers chimeriques sur la construction des petites embarcations.

http://gabierschimeriques.free.fr/modelisme/fabrication_embarcation.htm

C’est très bien expliqué, je rajouterais juste que la gestion de la colle est primordiale pour la reussite de l’affaire, pas assez de colle ,ca ne colle pas ou seche trop vite,trop de colle,ca risque de coller au moule ,demoulage laborieux ou impossible, et le nettoyage sera infernal. On peut aussi passer une couche de cire sur la partie de la forme qui reçoit la coque pour éviter un collage indésirable .
Olivier

c'est excellent !
je te remercie Olivier
j'ai hâte d'essayer le rendu est superbe!
thierry

bonjour olivier
ton canot a peine plus lourd qu un sachet de thé,belle réussite dans la continuité de ton chantier .
merci pour le lien des gabiers chimeriques très instructif

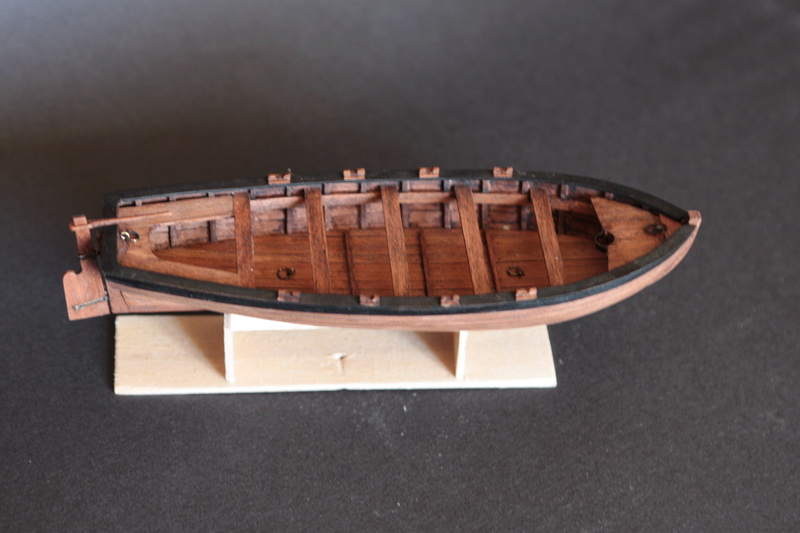

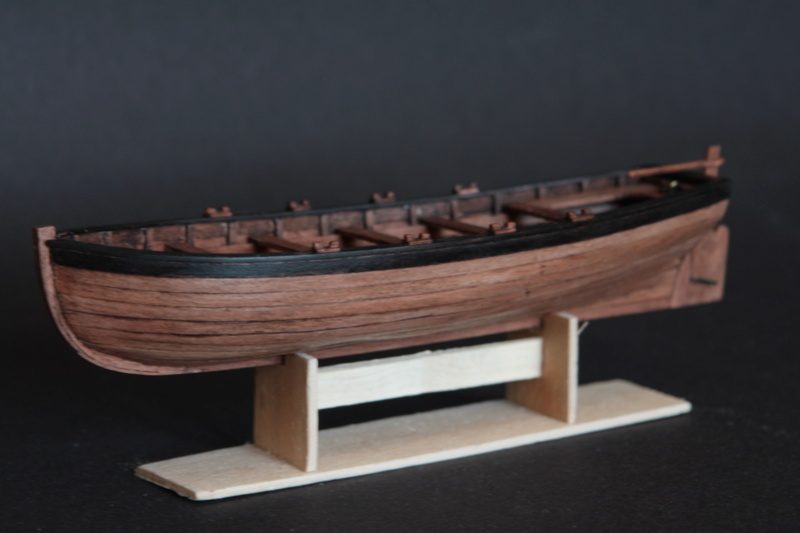

Bonjour à vous,
Le canot est terminé, ce petit break sur le cotre pour sa petite embarcation à été long mais très plaisant. Il reste les 8 rames à fabriquer, une ancre et peut être des renforts à placer sous les bancs de nage.
