La navette de Revell au 1/144 en dio

Vous savez maintenant que le fox il fonctionne bizarrement, il lui faut toujours au moins deux fers au feu.

Un grand merci à Bruno. Son magnifique sujet sur la fusée russe et son pad de décollage a réveillé un truc qui dormait en moi depuis longtemps, l'ESPACE. Alors, pour reposer mes vieux yeux (zavez le droit de me plaindre !) usés par le 1/400, on monte en gamme au 1/144, hachement plus confortable et comme je ne suis pas encore totalement sur de moi pour le spatial, j'ai choisi un truc mi-chèvre, mi-choux, ça:



Grande première pour moi en plus, je n'ai, jusqu'ici jamais monté un avion commercial. Vous voyez sur le côté gauche de la photo que c'est du gros calibre une fois terminé !

But de la manœuvre, un dio représentant ceci:



En fait, un instant plus tard, lorsque l'ensemble des trains principaux ont touché, mais le train avant encore en l'air. Mine de rien, ce choix va rendre obligatoire un charcutage éhonté des ailes où tout est prévu en lisse.
Sortir les becs de bord d'attaque, les aérofreins en extrados et les volets à triple fente en intrados va créer un challenge de chirurgie qui va certainement prendre... un certain temps.

On regarde un peu ce qu'il y a dedans la grosse boiboite ?



Le sérieux n'étant plus ce qu'il était, même en Teutonie on te montre une image (juste) avec 2 hublots au premier étage et on te refile une maquette (fausse) avec 3 hublots au même niveau. Ils ne peuvent pas dire qu'ils ne savaient pas ! Sinon, moulage correct.



Là, deux plaques que j'aurais le temps de regarder au vu des transformations !



Des trucs inutiles dans mon cas, comme le socle de pose pour comptoir d’accueil à la NASA, mais aussi une pièce vraiment bâclée, pas habituelle chez Revell, le capot arrière de la navette couvrant les moteurs durant le transport sur le 747:

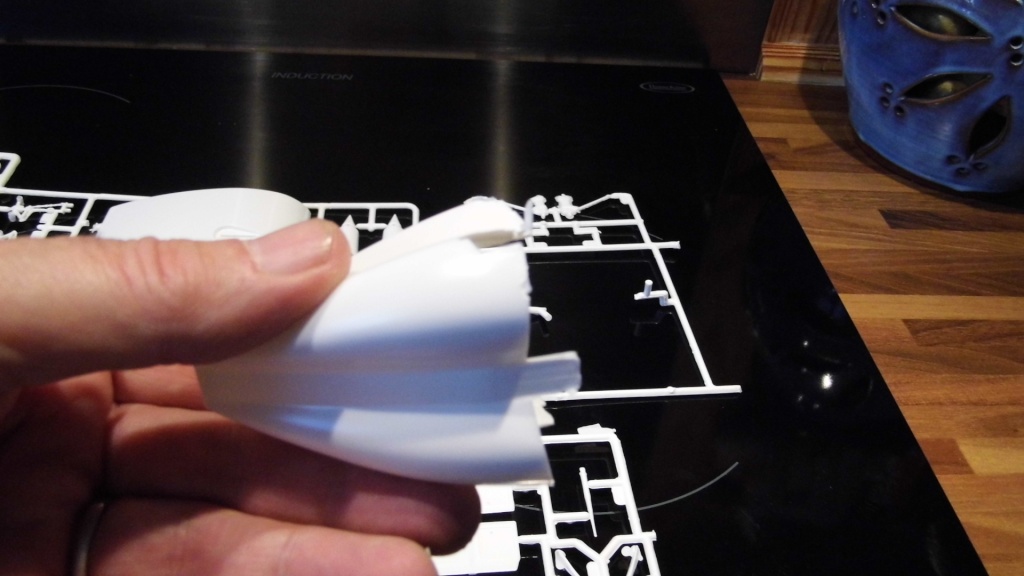

Même si ma photo n'est pas terrible, on voit bien les bavures énorme entourant la pièce et des arrachements de matière, pas glop !



Ben là, le fox il en est tombé sur le cul, ils ont "réussi" à représenter la navette spatiale SANS GRAVER LA MOINDRE TUILE DE PROTECTION THERMIQUE ! Elle est lisse comme la main et c'est complètement inconcevable.
Je ne vous explique pas le boulot de recherche et de réalisation pour remédier à, ce genre d"oubli" !

Grosse, très grosse déception

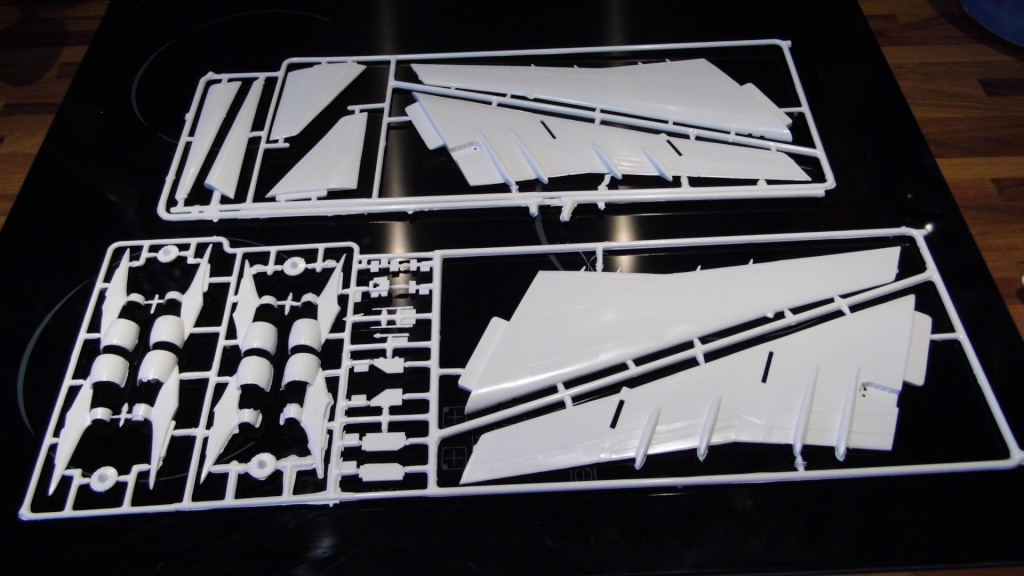

Dernière plaque et maintenant, au travail, je pense que ce sera un long chantier

Bien mon cher Fox elle est enfin arrivée la "boiboite" de reconversion pour tes tits "noeuilnoeils" Mais je pense que vu les transformations que tu vas y apporter tu auras encore besoin de tes lunettes
Je redeviens sérieux une bien belle "bête" et sachant se que tu veux en faire un bien beau et long chantier je t'en souhaite bon montage mon cher Bernard

Et pour les tuiles regarde coté vieux gréements et le plaquage de plaques en cuivre ?

Merci copain Lionel, ça va d'autant mieux le faire avec une bonne chtiote tenaille revenue au bercail

J'écume les sites depuis le début de soirée, à la recherche d'infos pour faire au moins quelque chose ressemblant parce que 24 000 tuiles après 3000 trous, neuneu qu'il devient le fox !
Une fois ce problème réglé (je vais p'têt même tapé directement à la NASA), va resté un joyeux souci, en quoi je les fait, parce que dans les endroits courbes dans les 2 sens, ça va être chaud...

J'ai pensé (hé oui) à une idée que je te mettrais demain avec un petit dessin

J'attends mon gars, j'attends, d'ici que j'ai réuni les documents nécessaires, tu peux prendre ton temps !

Mon cher Fox,
Pour obtenir les infos z-et conseils nécessaires de la part de spécialistes sympas, va donc t'inscrire sur ce forum :
http://www.forum-maquettes-spatiales.com/
Et regarde ici :
http://www.forum-maquettes-spatiales.com/f6-space-shuttle

Et pour reproduire les tuiles très joliment, essaie l'un de ces décals :
https://www.hannants.co.uk/product/WB14405
https://www.hannants.co.uk/product/WB14404

La Marine et le spatial, c'est la même chose : dans les deux cas on construit des vaisseaux
_Bruno

Hello

Pfff !!! vous êtes pénibles ...............D'abord Bruno et son magnifique lanceur et maintenant l'ami Fox avec la navette

J'ai monté il y a bien trente ans 2 navettes au 1/72 et une autre complète avec booster , réservoir et plateforme sur chenille .Je ne me souviens plus de l'échelle , en faisant des recherches sur les modeles existants   ça devait être du 1/144 la navette devait faire dans les 25 cms - et la plateforme dans les 15 x15 .

Vous me donnez vraiment envie !!! c'est malin ça
Y a un kit au 1/144 launch tower avec des sets de PE sur LVM , c'est bien comme kit ?

Pierre

kagou a écrit:

Y a un kit au 1/144 launch tower avec des sets de PE sur LVM , c'est bien comme kit ?

Il s'agit d'un kit pour détailler le kit Revell. La photo découpe LVM est tip-top, mais il faut le kit Revell.
http://www.amazon.fr/Revell-04911-Maquette-Shuttle-Launch/dp/B00G7G4FCU/ref=sr_1_fkmr0_1?s=toys&ie=UTF8&qid=1447364202&sr=1-1-fkmr0&keywords=Revell+Launch+Tower+%26+Space+Shuttle+%26+Booster+Rockets

La maquette est bien en général, avec de petites erreurs de proportions qu'on peut ignorer.

Il faut juste supprimer le crawler sous la plateforme : il est complètement faux, mais en se procurant un crawler parfait en carton et en récupérant les chenilles du kit Revell, on peut s'amuser en créant un engin tout à fait correct.
http://www.educraftdiversions.org/ProductDetails.asp?ProductCode=1%3A144-STS-CT

J'espère que tu as de la place !
_Bruno

Mon cher Bruno, non seulement tu me files le virus, et en plus tu me dépannes, génial ce site, ça règle bien les problèmes !
Je viens de passer ma soirée à faire une provision de photos super détaillées pour attaquer et là, paf, un p'tit clic et c'est gagné !
Pendant que j'y suis, je vais faire un tour sur ce site ou tu sévis également, zont l'air costauds les garçons !
Kagou, mon ami, tu as gagné au loto ?
Ils ont effectivement l'air superbe ces kit, mais il y en a 8 si ma mémoire est bonne le total à près de 800 euros !!!
Sinon, je ne suis pas étonné que tu ai envie de ce domaine qui fait rêver et je te confirme que ta maquette doit être au 1/144, je viens de mesurer la navette, c'est dans les 25 cm. De ta description, il y a des chances que ce soit une Revell aussi.

Merci Bruno

Ha oui c'est autre chose avec ce crawler (merci pour la désignation exacte )

Je regarde juste ça à l'air très sympa comme kit par contre je viens de me rendre compte qu'il n'y a pas 1 mais 2 kits de PE chez LVM , en plus il y a toujours un p'tit set de décal en plus .....je crois que c'est hors budget là .New Ware a aussi des upgrade pour la navette Revell , j'ai passé la soirée à regarder , c'est fou l'offre disponible pour le spatial , et c'est très beau .

Je vais me créer un dossier dans les favoris avec tous ces liens ça pourrait servir en 2016 .

Pierre

fox23 a écrit:

Je viens de passer ma soirée

Ben on est 2 , j'ai fait que ça ce soir , rever devant toutes ces maquettes

fox23 a écrit:

Kagou, mon ami, tu as gagné au loto    ?
Ils ont effectivement l'air superbe ces kit, mais il y en a 8 si ma mémoire est bonne le total à près de 800 euros !!!

Non ça c'est le lanceur Saturn mais si mon calcul est bon le kit revell + la PE LVM + decals crawler on est sur du 600 € donc hors budget

fox23 a écrit:

Sinon, je ne suis pas étonné que tu ai envie de ce domaine qui fait rêver et je te confirme que ta maquette doit être au 1/144, je viens de mesurer la navette, c'est dans les 25 cm. De ta description, il y a des chances que ce soit une Revell aussi.

Oui , je l'ai retrouvée , elle existe toujours et on dirait que le moule n'a pas evolué depuis les années 80.Pour le moment on va rester sage et continuer à faire mumuse avec Orbiter .

Fox et Pierre... désolé de vous avoir fourni de quoi cramer un bon coup votre carte bancaire

Je rêve depuis longtemps de la LUT (Launch Utility Tower, la grande tour orange pour les fusées Apollo) au 144e, mais le magnifique kit LVM (j'en ai vu des morceaux à Telford en 2014) est absolument hors de prix (860€ environ). Je me suis rabattu sur la même en carton avec le site indiqué plus haut, mais si les dimensions sont exactes et l'ensemble détaillé, la qualité n'est pas au rendez-vous et ce kit carton fera un excellent modèle/ gabarit pour une réalisation en scratch.

C'est la technique utilisée par un autre fondu allemand, ici. Dans son blog on voit comment il mixe la maquette en carton avec du scratch (carton, plastique, métal) pour un résultat prometteur :
http://forum.nasaspaceflight.com/index.php?topic=30316.0

Mon cher Fox, si tu vas sur le forum des maquettes spatiales, méfie-toi de Lunokhod, bgire, Mercury 7, Nolho : ce sont des dingues dangereux !

_Bruno

Je les ai repéré et je les tiens à l’œil !!!

Mais ils bossent super bien

Voici un sujet fort intéressant avec des liens qui le sont tout aussi je découvre et je vais suivre
Cdt

ca va etre sympa à suivre ca encore

Hé ben moi je garde mes bateaux histoire de vous récupérer
Quand je vois tout ce que l'on peu faire en maquettes il me faudrait 3 vie minimum et je ne parle pas de la "pépettes"

Dis donc, mon copain, tu ne voulais pas m'envoyer un schéma sorti d'une de tes réflexions sur le sujet ? Cela dit, je te rassure de suite, on, pardon, je serais toujours accroché à tes basques pour voir tes réalisations navales !

Je suis toujours d'accord pour recevoir ces avis, parce qu'après entretien avec moi-même cette nuit, je me suis aperçu que ces merveilleuses planches de decals correspondaient à une navette NEUVE !
Le problème du cas présent, c'est qu'elle n'est plus neuve du tout, elle s'est prise une rentrée dans l'atmosphère à haut risque (cf Columbia) et haute température et le tuilage, il a quelque peu viré en couleurs !
Donc, évitons le paradoxe !
Demain, p'têt des photos des débuts des travaux... et la continuation des surprises !

Certaines maquettes, c'est comme le jeu des 7 erreurs, sauf qu'on ne sait jamais si ça va s'arrêter au nombre défini.
Hier je vous parlais des 3 hublots au lieu de 2 du pont supérieur du 747 ?
En comparant avec les photos de la réalité, non seulement le nombre est faux, mais la position aussi !
Allez, vlan de l'enduit et à refaire, sauf que le fox, un peu colère, il a recouvert un peu large et il va devoir s'amuser pour trouver l'emplacement d'un des hublot manquant, le marquage ayant été malencontreusement recouvert



Mais cette maquette est une source de découverte perpétuelle. Prenez la navette, comme ils ont copié sur l'Enterprise initiale, le proto (on ne fait pas de la réplique, l'important c'est d'être le premier) on a 5 alvéoles au lieu de 3 réelles côté bâbord et pour équilibrer, aucune à tribord qui en compte réellement 3 aussi.



Alors traçage, perçage et ajustage suivi du collage d'un bout de CP dans le fond d'un côté et re-enduit de l'autre.



Vous parlerais-je de la qualité de l'assemblage où, même en utilisant les plots existants il faut rebarbouiller grave pour être de niveau ? Allo Tamiya San ? Pour l'enduit, par caisse c'est OK ?

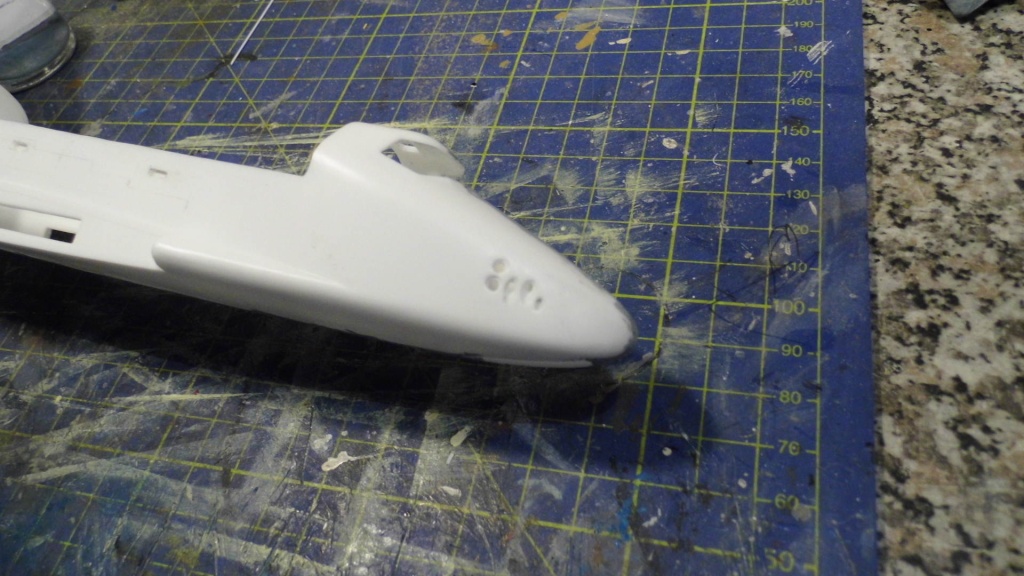

L'entourage de pare-brise n'est pas mieux loti (il sera surement à reprendre un peu plus tard, le pare-brise baillant assez largement dans l'ouverture), tandis que les 2 hublots zénithaux ne sont qu'un seul dans leur maquette ! Les deux gros trous non découchant sur le dessus du nez ne sont pas d'origine, je vous rassure...



J'ai percé aussi l'ensemble des échappements des tuyères de guidage du bestiau en orbite. Ça, c'est normal, c'est du super-détaillage.

Bon, c'est tout pour aujourd'hui, à bientôt pour la suite.

Je pensais que tu avais trouvé ton bonheur sur les sites spécialisés en spatiale Je vais te l'écrire en phonétique car moi et l'anglais Le principe du "chine/gueule" toiture papier/goudron le principe est le recouvrement et le visuel est comme tes tuiles avantage tu peux faire toutes les couleurs et en faire sauter quelques une par contre quelle taille vont faire tes tuiles
A plus mon ami

Salut Fox , désolé mais je n'ai pas compris ton pb avec les décals par rapport à ta maquette .

Pierre

Pan sur le bec ! je n'ai pas été assez clair Pierre, désolé.
L'ami Bruno m'avait conseillé un site anglais pour avoir en decals les tuiles de la navette que Revell n'a pas gravé.
je n'ai pas pris d'option définitive sur le sujet, mais je cherche un moyen de me rapprocher de la réalité qui est..; un peu moins plate au moins sur certaines zones, bien sur les plus visibles. Regardes la photo de détail !



Lionel, mon poto, la taille des tuiles du dessous, par exemple: 2,5 mm x 2,5 mm. je crois comprendre ce que tu me suggères, c'est le shingle des toitures, maislà il n'y a pas de superposition partielle. J'ai bien compris ton idée ?
Je continue à cogiter le sujet, y a pas le feu au lac, vu le nombre de modifs à apporter sur l'ensemble !

Les tuiles de la Navette étaient tellement bien ajustées qu'au 125e la rainure entre chacune d'elles est quasi invisible.
Dans la réalité on passait avec difficulté une feuille de papier entre deux tuiles.
Le décal ou à la rigueur une TRÈS LÉGÈRE rainure en creux sera plus réaliste... mais si tu graves la totalité des rainures, je ne prends pas un siège tout de suite pour regarder... je prends rendez-vous dans 18 mois au moins.

Un décal, ça se fusionne et ça se maquille sans problème, pour peu que tu l'ais recouvert d'une fine couche de vernis mat.

_Bruno

Ok pigé .

Comme je continue à farfouiller sur le sujet les decals warbird me paraissent vraiment bien car avec les 2 planches ils couvrent l'integralité de la navette et le rendu est vraiment bien au 1/144 .Par contre je trouve ça moins convaincant au 1/72 .

Tiens un lien vers une pages dédiée uniquement aux tuiles : LIEN

Pierre

le pire, c'est que Bruno à sans doute raison. je suis convaincu à 90%, mais je cogite toujours pour la zone du nez

fox23 a écrit:

le pire, c'est que Bruno à sans doute raison. je suis convaincu à 90%, mais je cogite toujours pour la zone du nez

Si tu veux que je complète les 10% restant, tu vas en ch... un max avec le 747 (je l'ai monté avec mon club d'ados il y a quatre ans et il est assez immonde), alors, à côté, les tuiles en décals, ça va être le bonheur.
N'oublie pas qu'une fois monté sur son dos, on ne verra le dessous de la navette qu'en biais : un rainurage très fin serait alors complètement invisible.
Hi hi hi : là, je crois que j'ai dépassé les 100%, non ? Désolé, oups.
_Bruno

Bien sur que dans mes 90% le dessous est inclus, on ne verra effectivement pas grand chose une fois posé sur le Jumbo, non ma seule interrogation réside dans les zones les plus visibles où je trouve encore que les decals manquent un peu de relief.
Mais bof, outre que je sais que je vais en baver sur le porteur, surtout avec le régime auquel je vais soumettre les ailes, j'ai encore le temps de convaincre les 10% restant

Bonjour

Encore une fois tu nous sorts un sujet original et intéressant, je m'installe pour suivre ton montage

Bonne suite et tous mes encouragements

Prends place et sers-toi Dewoitine, je crains que ça dure un peu !

bonjour fox23
super projet que ta navette
je vais suivre avec papa on en a une dans nos archives
@+Baboune

salut Fox, je suis ce magnifique projet

Bonjour,

Et c'est parti pour un autre montage de dingue...
Les navions et autres, ce n'est pas mon truc, mais je crois bien que je vais suivre quand même

Steph

Ben merci à tous d'être aussi nombreux à vous intéresser à ce projet. Reste quelques places sur le canapé, serrez-vous pour les copains.
Baboune, vu le niveau de tes réalisations (je ne parle même pas de Papa) je ne t'apprendrais pas grand chose je pense, mais ça vous donnera p'têt des idées d'amélioration pour le futur.
Buzz, mon gars, tu as bien fait de passer maintenant, après les places assises seront par terre.
Mike, ouiap, je ne sais pas si inconscience ne serait pas plus approprié que courage, mais bon, quand le vin est tiré....
Steph, c'est sympa de nous accompagner, une future vocation annexe ?

Bjr,Un de plus, je prends peu de place,le sujet me plait et ce qui concerne l'espace m'intéresse,je vais suivre cette réalisation
cdt

Ca y est tu es en orbite mon poto Je m'installe dans la véranda le canapé étant complet je prends un fauteuil
Ton modèle étant à base de blanc "mate" et brillant ? moi je recherche du blanc "satin' en acry alors si tu as une référence je suis preneur en gros pot et pour aéro
Bonne journée et bon montage à toi mon ami
