Soleil Royal (Heller 1/100°) de philippe02100

bon courage pour ton chantier .

bonjour a tous
après une longue absence suite a de gros problèmes
je reviens sur le forum
je reprend ma maquette
après la pose du premier pont je dois mettre en place les 4 cabestans
2 a l'avant et 2 après le grand mat d'aprèes la notice heller
par contre sur le pont il y en a 2 a l'avant et 2 avant et non après le grand mat
que faire
merci

merci à toi L'ancien

philippe02100 a écrit:

bonjour a tous
après une longue absence suite a de gros problèmes
je reviens sur le forum
je reprend ma maquette
après la pose du premier pont je dois mettre en place les 4 cabestans
2 a l'avant et 2 après le grand mat d'aprèes la notice heller
par contre sur le pont il y en a 2 a l'avant et 2 avant et non après le grand mat
que faire
merci

Bonsoir Philippe,

Le grand cabestan sur le pont de batterie (celui à hauteur des écubiers si tu préfères) en arrière du grand mât.
Le petit cabestan sous le gaillard d'avant en arrière du mât de misaine.

Bon retour et bon travail.



Edit:

En fait, une fois les ponts montés, le grand cabestan ne se voit plus du tout, donc à priori ne te prends pas la tête sur ce détail. Pour le petit cabestan, il peut être placé hors du château d'avant, mais sur ce kit cela va t'obliger à jongler avec les embarcations et leurs supports. A toi de voir ce qui te paraît le moins fastidieux.

merci
je peux avoir un petit trace au crayon
merci d'avance

Salut Philippe,

Content de voir que tu reprennes ton SR comme moi je reprends le mien

Si je peux t'aider n'hésites pas.

philippe02100 a écrit:

merci
je peux avoir un petit trace au crayon
merci d'avance

Philippe,

Tu vas sur Google et tu tapes "amiral de 104 canons",
tu trouves ensuite (via Wikipédia) une gravure montrant un premier rang en coupe sur laquelle tu verras clairement les cabestans; et beaucoup d'autres choses d'ailleurs. Ceci sachant que Laurent Hubac faisait ses vaisseaux à sa façon donc que le SR n'était pas forcément identique à un vaisseau type tel que celui représenté sur cette gravure
Prends aussi et surtout le temps de regarder sur la notice Heller la position des embarcations pour la pose du petit cabestan, tu éviteras les mauvaises surprises ultérieures.

Bon travail.

Bon montage pour ce beau vaisseau.

heller ne montre que le montage des 4 cabestans sur le pont de la premiere batterie

philippe02100 a écrit:

heller ne montre que le montage des 4 cabestans sur le pont de la premiere batterie

OK, je vois maintenant de quoi tu parles !
Il s'agit des pièces 175 et 176 en page 6.

Tu peux faire l'impasse si tu veux, cela ne ressemble à rien et de toute façon on ne les verra plus une fois le pont de deuxième batterie posé.
Au pire tu en montes un - ou deux - pour y fixer les câbles d'ancres (à l'échelle: diamètre de plus ou moins 3mm).

il y a 4 trous pour le passage donc 4 cables d'ancres?

philippe02100 a écrit:

il y a 4 trous pour le passage donc 4 cables d'ancres?

En règle générale oui.
Parfois 2, ceux des écubiers intérieurs et par convention de modélisme aussi si tu décides de ne pas gréer les ancres des porte haubans, mais ça c'est une question de choix personnel.

saut a tous
ou trouve t'on les couleur havane et bois moyen sous quelle marque et quel numero
merci

Bonsoir philippe

Pour le mien j'ai utilisé pour le havane le numéro 93 de chez Humbrol c'est du mat pour le bois moyen j'ai utilisé le numéro 80 de chez revell c'est une peinture brillante si tu veux voir ce que cela donne va mon tuto tu verra mon sr en chantier j'ai attaqué le gréement.
si tu veux d'autres renseignements n'hésite pas.
bonne soirée
kiki60

salut merci
il est ou ton tuto

Salut philippe

Je l'ai poster le samedi 24 février le titre mon soleil royal, dans la rubrique chantier naval arsenal gréement.
bonne journée
kiki60

merci

salut a tous
certains mettent les mats en peinture blanche d'autres les mettent de couleur bois
quelle est la realite
merci

C'est un monument cette maquette, je vais suivre ton montage

bonsoir

D'après les recherches que j'ai pu faire je suis même aller au musée de la marine à Paris ou l'on peut voir de très belles maquettes dont le soleil royal, il n'hésite très peux de documents sur les couleurs de l'époque donc chacun extrapole sur les couleurs, moi je suis inspiré de ce que j'ai pu trouvé sur les forums et internet.
J'aimerai mettre des figurines sur le mien quelqu'un aurai des marques ou des sites pour que je puisse en commander.
Merci d'avance
kiki60

salut l'ancien
je n'avais que cela sous la main donc un peu de petouilles comme tu dit mais je vais essayer de les reprendre a la fin de la coque
toi pour les mats tu pense quoi
merci

merci l'ancien

bonjour a tous
me revoila apres une longue absence
reprise de mon sr

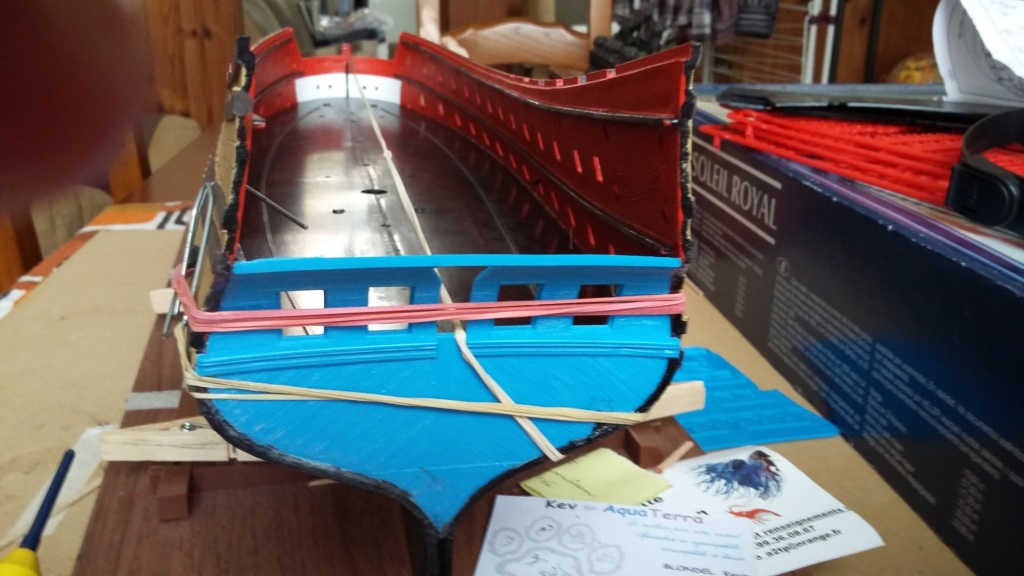

quelques photos

salut a tous
voila un petit avancement des travaux

maintenant une petite question
comment fait on pour les cordages du gouvernail
nombre de fil et diametre a tresser plus la longueur et lee points d'ancrage car sur la notice de heller il n'y a rien
merci

Bonsoir Philippe,

Progression sympathique, cependant et si ce n'ets pas trop tard pour toi, il faudrait remonter la ligne de flottaison jusque sous la première préceinte. Visuellement le modèle y gagnera beaucoup lorsque tu auras montés la troisième batterie.

Toujours dans la rubrique "chipotage", pense à teinter les fils de roustures sur les mâts. Ceux-ci étaient goudronnés.

Sinon je ne comprends pas ce que tu entends par cordages de gouvernail. Si tu parles de la sauvegarde, celle-ci peut se monter à la fin du montage de la poupe.

Bonne continuation.

je parle de la commande du gouvernail

philippe02100 a écrit:

je parle de la commande du gouvernail

La commande du gouvernail se faisait par une manuelle à l'époque; elle était complètement cachée par les ponts et ne se verrait donc pas sur ton modèle, raison pour laquelle Heller n'a rien prévu.

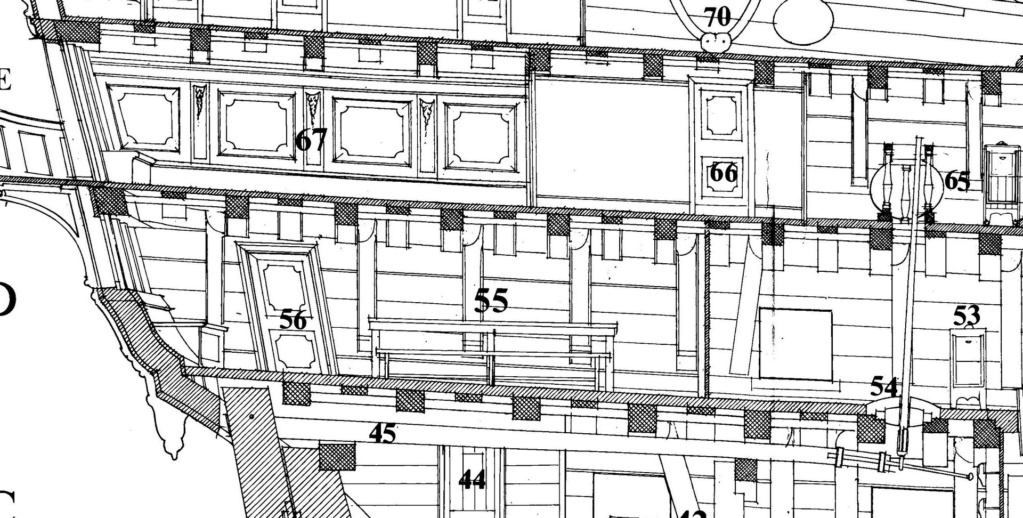

Tu le vois ci-dessous sur un extrait d'une planche de l'Ambitieux (45 - 54 - 65):

Je pense qu'il s'agit de la sauvegarde.

Ca avance bravo

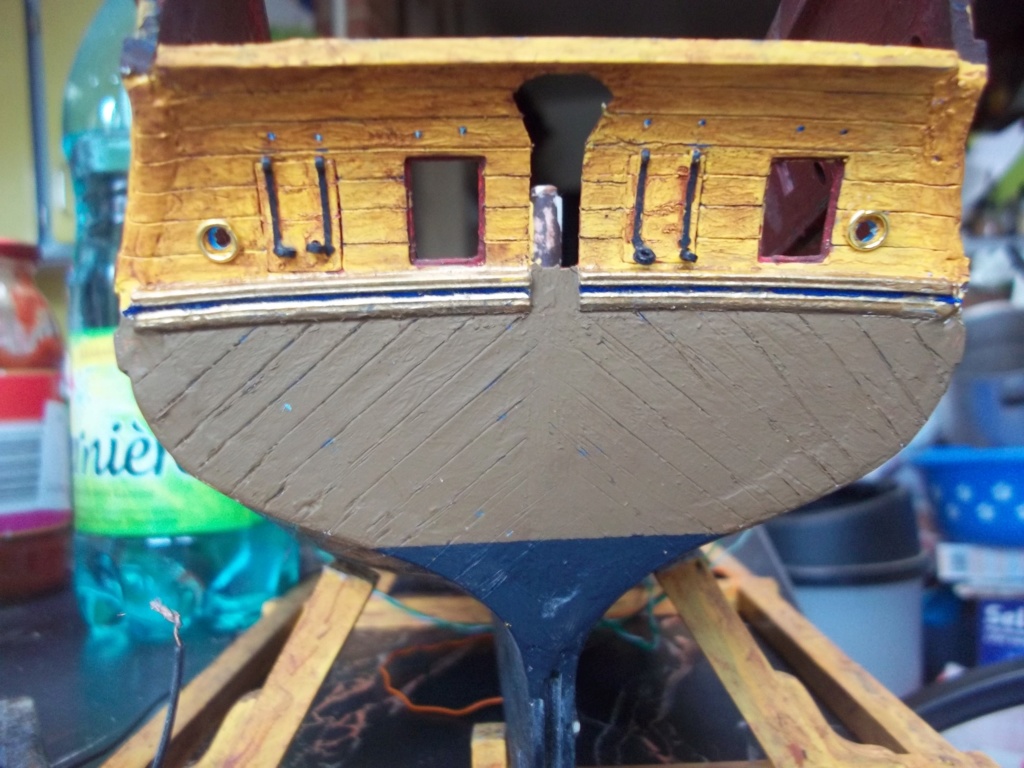

Si tu souhaites faire apparaitre les cordages du gouvernail il faut que tu perces la coque comme cela:

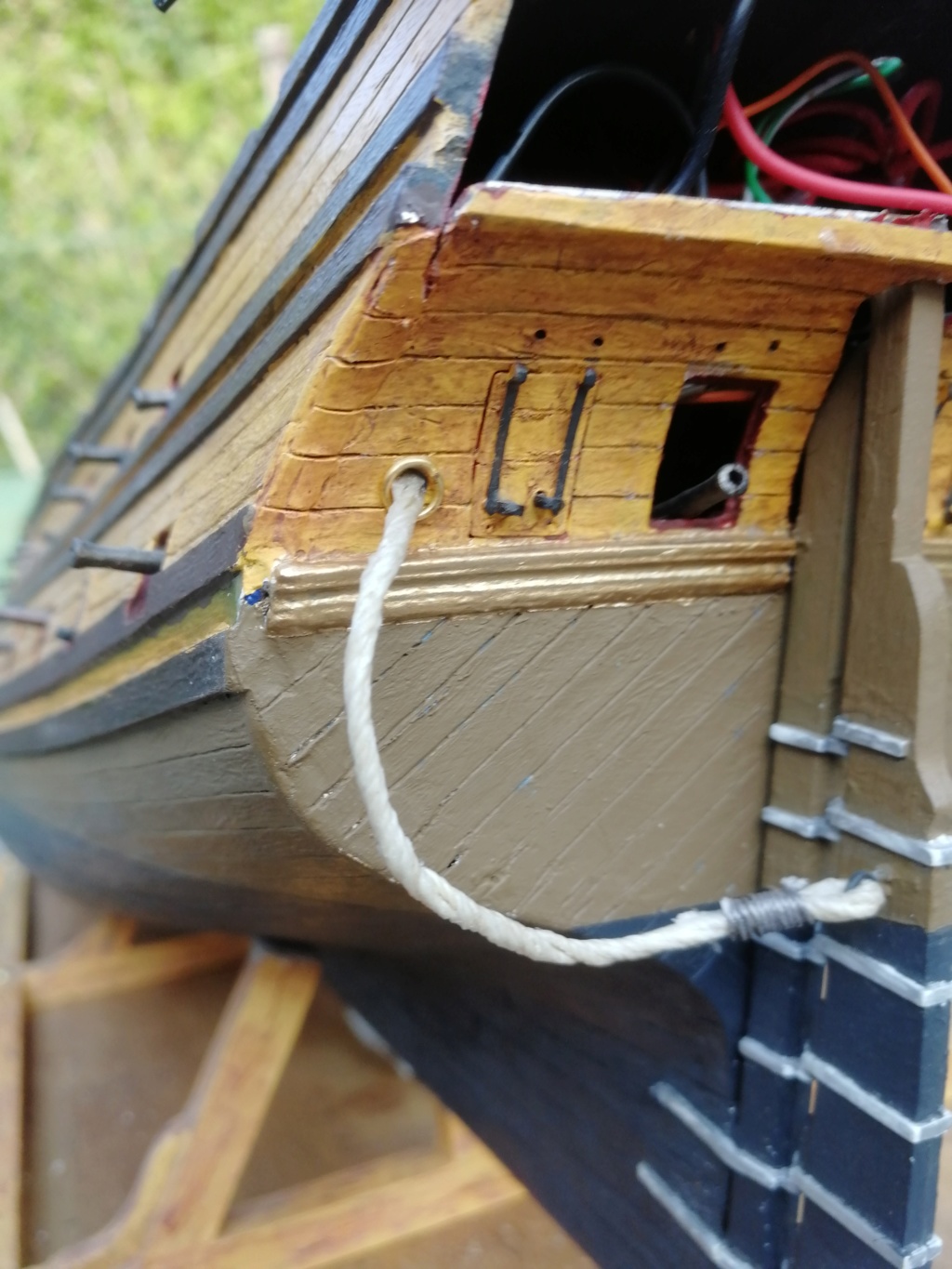

Ensuite tu ajoutes 2 pitons sur ton gouvernail et perso j' ai torsadé 3 fils de diamètre 0,9 ca donne:



Si je peux me permettre une remarque, peins tes pièces avant collage parce que la tu va galérer a poser ta peinture avec les bouches de canons qui dépassent

Ce que tu nous montres ici, c'est la sauvegarde du gouvernail déjà évoquée plus haut.
Hors notre ami Philippe parle de "la commande".

Wait and see donc.
