Russian gunboat Bk 1124 au 1/20e sur plan

Toujours aussi fort !

Super boulot, c'est intéressant à la fois techniquement que sur le sujet.

Bonjour à tous,

Avec le Nouvel An vient les bonnes résolutions, à savoir .... se remettre sérieusement au travail!
Les chariots se poursuivent gentiment d'un côté et donc là j'attaque les mines en tant que tel.
La chose délicate est, en fait, de placer correctement les "antennes" ou "ergots" des mines. Je ne connais pas le terme technique exact, si quelqu'un a une réponse avisée ?!

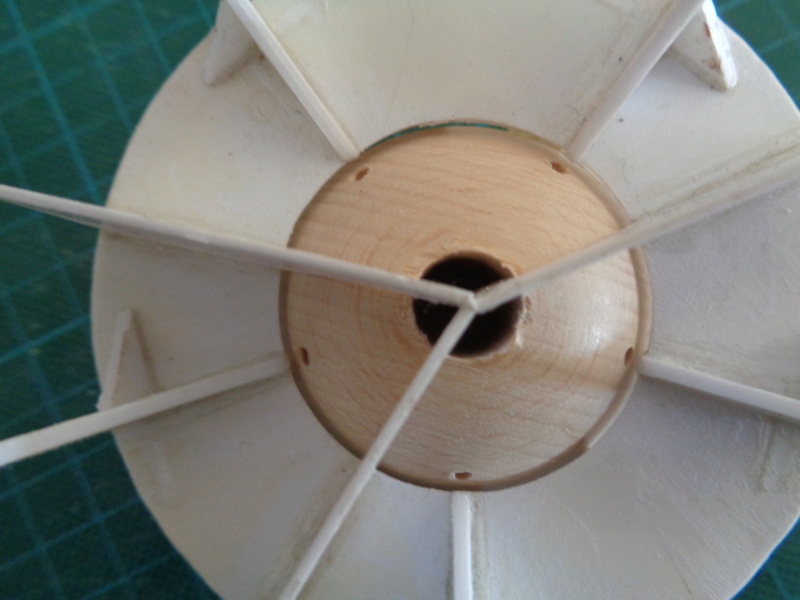

Pour cela je me suis fabriqué un gabarit :

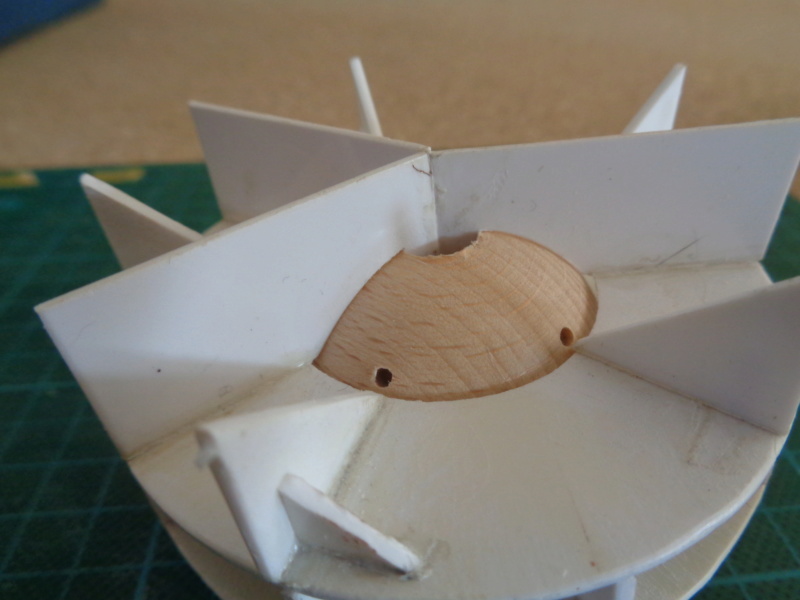

Vous pouvez remarquer 5 triangles en plastique qui me donne, à la fois, le positionnement et l'angle d'inclinaison des ergots.
En effet je repose mon foret sur ces triangles pour percer doucement et donc avoir la bonne inclinaison quand j'enfilerai la tige de plastique qui représentera l'ergot :

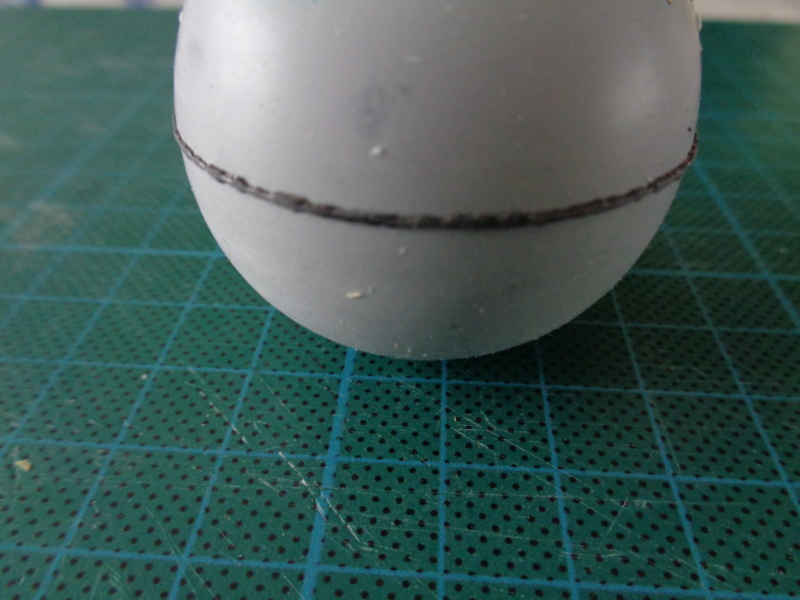

Une fois percées, j'ai apprêté toutes les mines et le cercle inférieur du gabarit me sert de ligne de guidage pour déposer une ligne de cerne Pebeo qui représente la ligne de soudure qui se trouve au niveau du diamètre le plus fort de la mine :



Ensuite je n'ai plus qu'à insérer mes ergots coupés à la bonne hauteur ce qui me donne ceci :





Et voilà mes mines bien avancées!

A+

Alain

Bien le bonjour

le terme est antennes    belles réalisation

Bonjour Alain,

content de te revoir aux affaires sur ce gunboat. C'est toujours aussi magnifique. Comme tus as réalisé la marque de soudure, est ce que tu vas "texturer" la mine, un peu comme on fait sur les blindés pour représenter les aspérités et irrégularités de fonderie.

Bonne suite,

Amitiés,

Thierry

Salut Thierry et merci de tes compliments!

Alors en fait non, autant je l'ai fait sur la tourelle, autant là je ne pense pas le faire, j'ai plusieurs photos ou la surface de la mine apparaît assez lisse tout de même, même si c'est vrai que sur certaines la surface parait un peu plus irrégulière, mais je pense que c'est la peinture qui est attaquée.
Donc pour l'instant j'en reste à mon idée première!

Bonjour à tous,

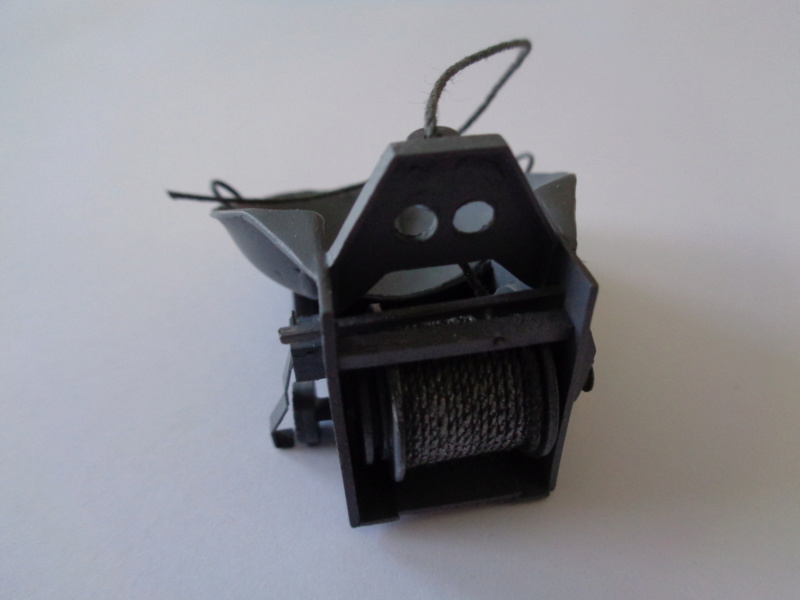

J'ai terminé mes chariots après rajouts de quelques babioles :









L'extrémité libre du filin sera fixé à la base des mines à venir.

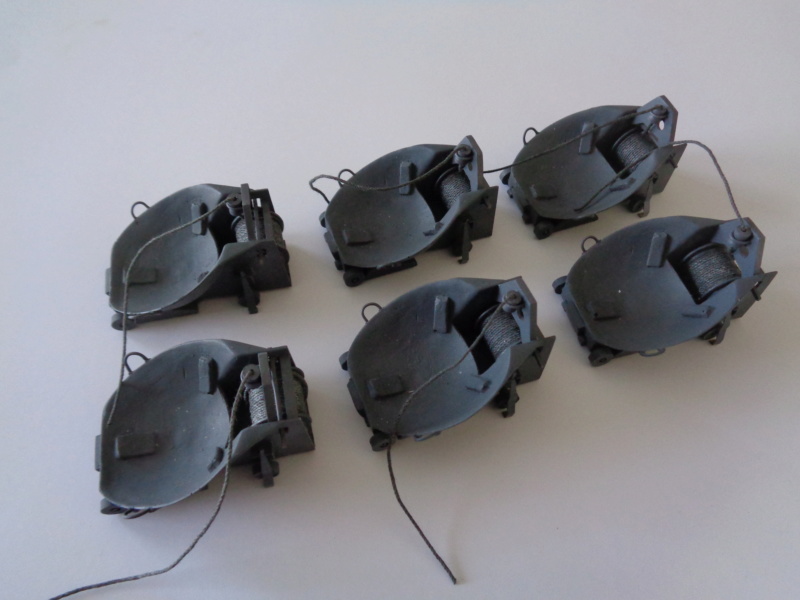

Et voici donc l'ensemble des mes 6 chariots terminés :





J'attends une livraison de fourniture pour terminer mes mines, à suivre donc !!!

Alain

Je ne sais pas quoi te dire Alain tellement ton travail est "exceptionnel"   je suis en admiration devant tout cela Bravo à toi pour cette magnifique réalisation

Bonjour à tous,

et merci pour vos compliments !

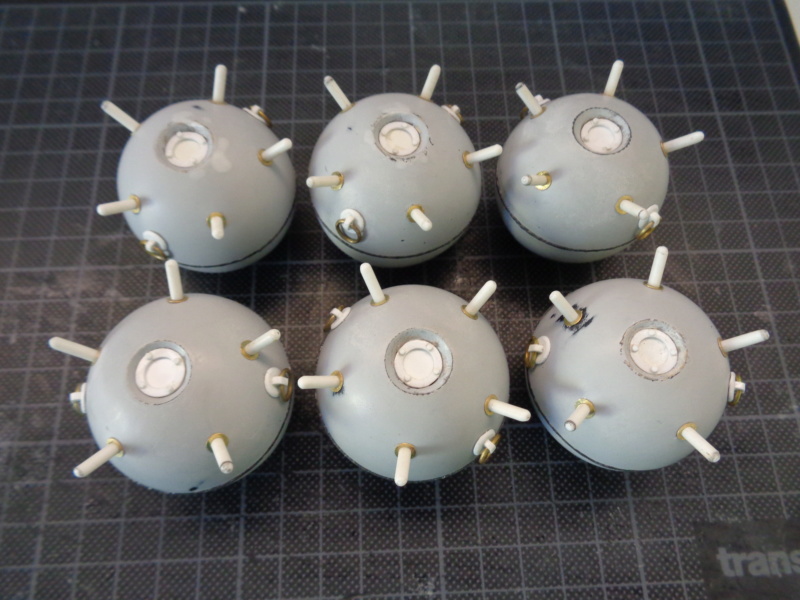

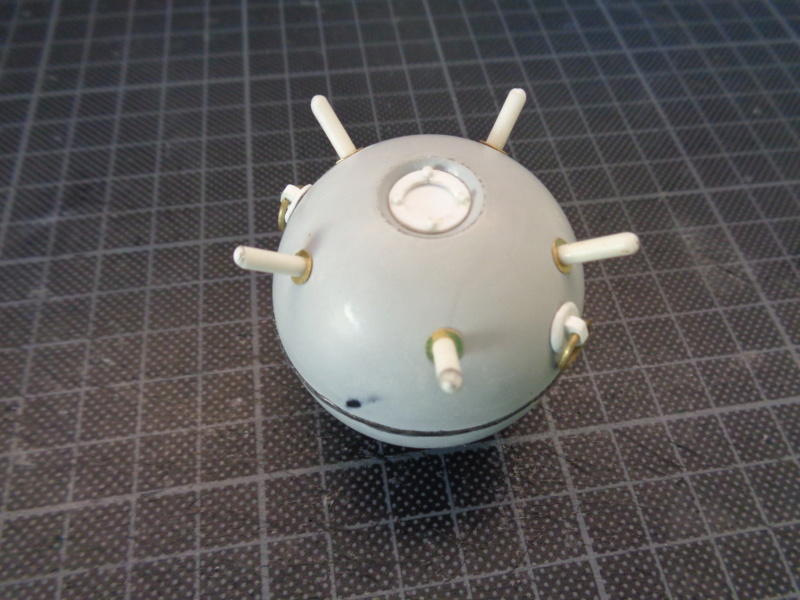

Donc en effet voici les mines terminées après rajout des anneaux et du "couvercle de la marmite"! :











Elles sont prêtes à partir en atelier peinture et ensuite à être collées sur les chariots. Après reste à faire les rampes de lancement, ça sent bon la fin !!!

@+

Alain

Bien le bonjour

superbe

Bonjour à tous,

Ca y est j'ai complètement fini mes mines et les voilà toutes montées sur leur support :













Voilà quand même une bonne chose de faite !

Je m'attaque maintenant aux rampes de lancements à monter sur la coque, à suivre !

Alain

MAGNIFIQUE   Bravo à toi

Bonjour à tous,

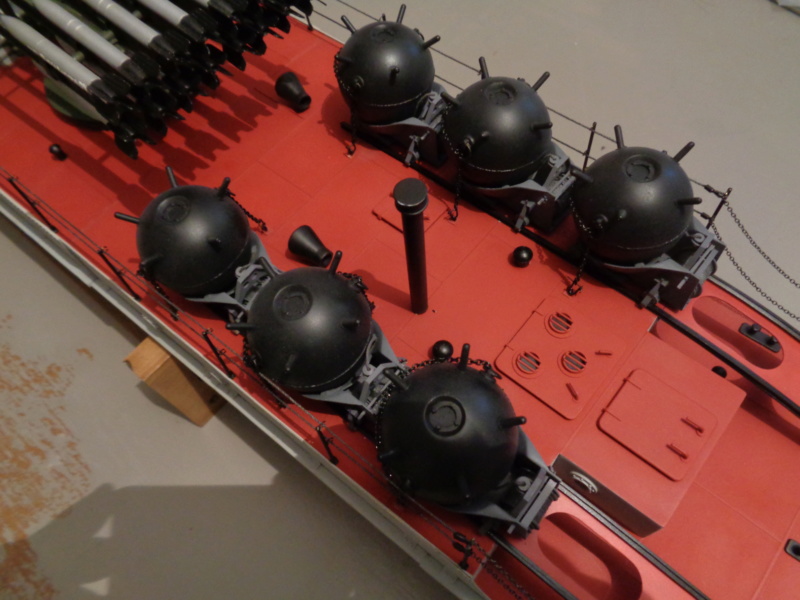

Ca y est j'ai terminée l'installation de mes mines!

D'abord les rampes de lancement :

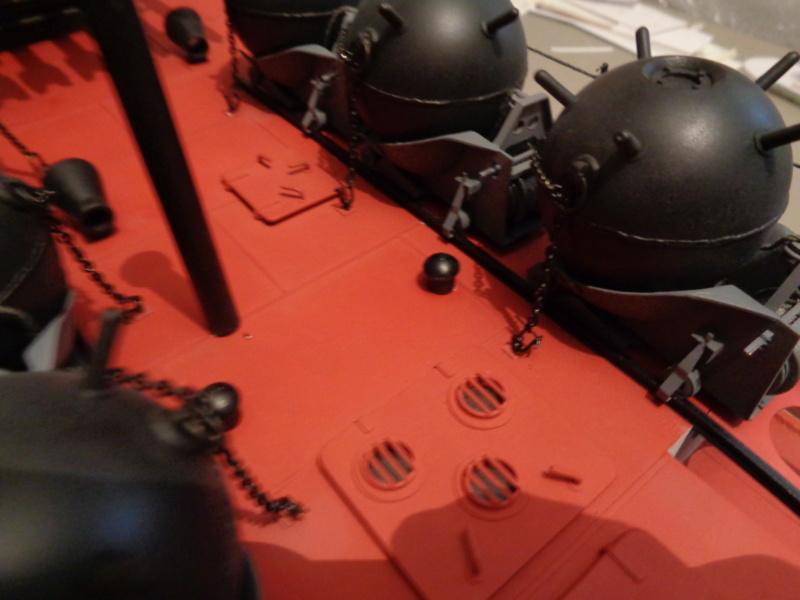

Ensuite l'installation des chariots :













J'ai sécurisé l'installation par un système de chaîne de rétention avec anneaux et manilles. Je n'ai aucune photos la-dessus, j'ai essayé de faire quelque chose de plausible.

Voilà le dernier gros travail est fait sur cette canonnière, reste plus que 2 - 3 babioles à faire et elle sera complètement terminée!

A+

Alain

Juste MAGNIFIQUE Alain   Bravo

Honte à moi, j'ai complètement zappé ce sujet !
Quel travail magnifique, je suis admiratif, la recherche de doc et la construction de cet ensemble doit être un véritable régal !
Je reste pour la suite
Jean

Bonjour à tous,

J'ai profité de la première sortie en club ce dimanche dernier pour la prendre en photo donc avec les mines en place :













Cela donne des vues d'ensemble pour mieux se rendre compte de l'aspect quasi final. Les mines habillent sérieusement l'arrière!

Alain

Je ne peut qu’admirer le travail bien fait

Bien le bonjour

du très beau travail

Très joli Alain   Mais je me pose une question en regardant ton bateau par l’arrière comment faisaient ils pour lancer les mines ..... Ok pour la première mais pour la deuxième ils enlevaient les chariots au fur et à mesure ou les chariots partaient avec     En tout cas grand bravo

Lionel tout était balancé à la mer :



Je suppose qu'ils pouvaient régler la hauteur de flottaison de la mine

A la vache je te dis pas le prix d'une mines en matière première   Merci pour la surprenante réponse Je pensais à tord que les chariots  restaient accrochés (cause pépètes)par un câble et après qu'ils étaient remontés

Tu sais Lionel, les russes ne sont pas genre à s'embarrasser de quoi que se soit, homme ou matos !!!

J'ai découvert aussi que les allemands utilisaient les mêmes mines à bord des Schnellboot! :

Oui Alain mais c'est quand même dingue quand tu vois le travail "technique" sur ces chariots qui représentent plusieurs dizaines d'heures de travail pour leurs conceptions

Ta photo de détails

et servir juste une fois   je sais ce n'est rien dans un budget "guerre"  Merci beaucoup Alain pour l'info

Bien le bonjour

il faut voir que ça détruit quelque chose de beaucoup plus technique et de beaucoup plus cher dans le budget et de beaucoup plus long a construire

Bien le bonjour

il faut voir que ça détruit quelque chose de beaucoup plus technique et de beaucoup plus cher dans le budget et de beaucoup plus long a construire

lionel45 a écrit:

Oui Alain mais c'est quand même dingue quand tu vois le travail "technique" sur ces chariots qui représentent plusieurs dizaines d'heures de travail pour leurs conceptions

Ta photo de détails

et servir juste une fois   je sais ce n'est rien dans un budget "guerre"  Merci beaucoup Alain pour l'info

Le mouilleur de mines "Pluton" de la royale utilisait un système quasi identique avec un chariot encore plus encombrant qui coulait avec la mine. La longueur de l'orin, le câble qui reliait la mine à sa base determinait (c'est le cas de le dire) la hauteur de la mine par rapport au fond marin.
Le Pluton a été victime d'une explosion accidentelle de son stock de mine, manipulées avec trop de précipitation lors d'ordres contradictoires, avec de lourdes pertes humaines.

BROMURE a écrit:

Bien le bonjour

il faut voir que ça détruit quelque chose de beaucoup plus technique et de beaucoup plus cher dans le budget et de beaucoup plus long a construire

C'est le même principe que les missiles anti aérien qui coutent des prix astronomiques mais qui détruisent des matériels encore plus couteux!


Jean

Bonjour à tous,

Alors oui ce montage arrive tout doucement à la fin avec des petites babioles en plus.

D'abord des chaumards réalisés en moulage résine :





En place ici :





Pose des extincteurs et d'une t'chiote cloche :





Ensuite fabrication du petit drapeau soviétique qui va bien, avec comme première mission risquée.... voler un petit bout de tissu blanc à sa chère et tendre !!!

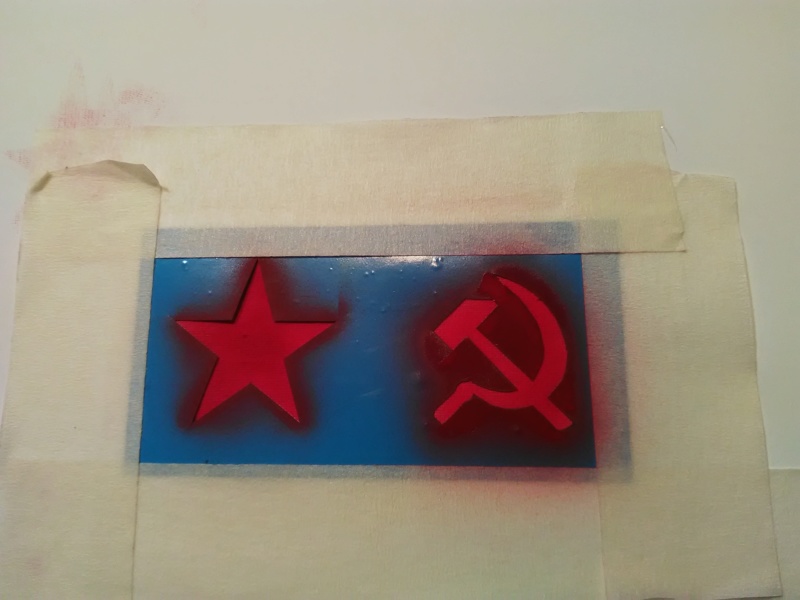

Ensuite découpage de "pochoir", ici ce sont les films bleus qui protègent mes plaques de PD qui sont recyclés :



ensuite peinture aéro :



ce qui donne ceci :



et ça au final comme premier essai :



et ensuite ça comme modèle défintif avec finalement utilisation de feuilles adhésives Tamiya pour faire les pochoirs :



et une mise en place provisoire :



Ca commence à sentir bon la fin !!!!

@+

Alain

Sa c’est du talent
Ont ne peut qu’admirer avec envie

Tu fais toujours un travail de "dingue" !

Bonjour à tous,

Et oui le grand jour est arrivé de vous présenter cette canonnière enfin terminée!

Dabord les derniers détails ajoutés, un panier avec des cordages :

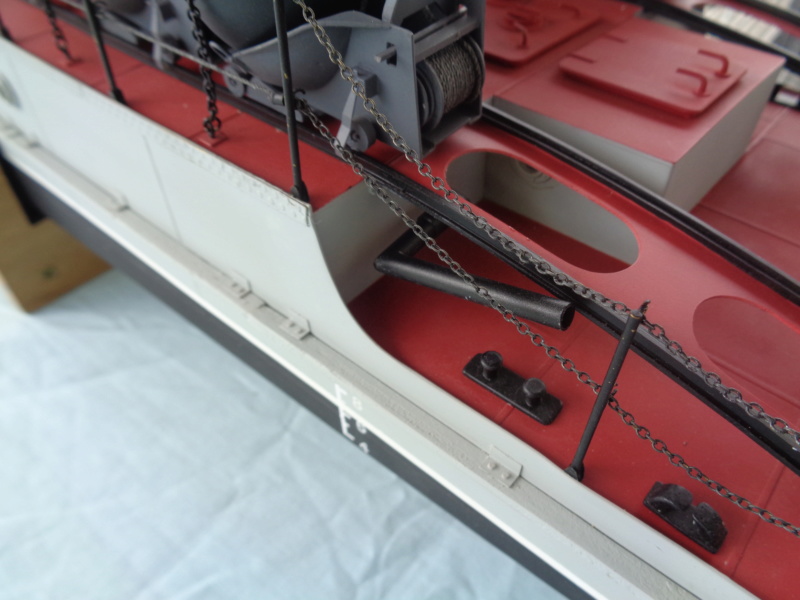

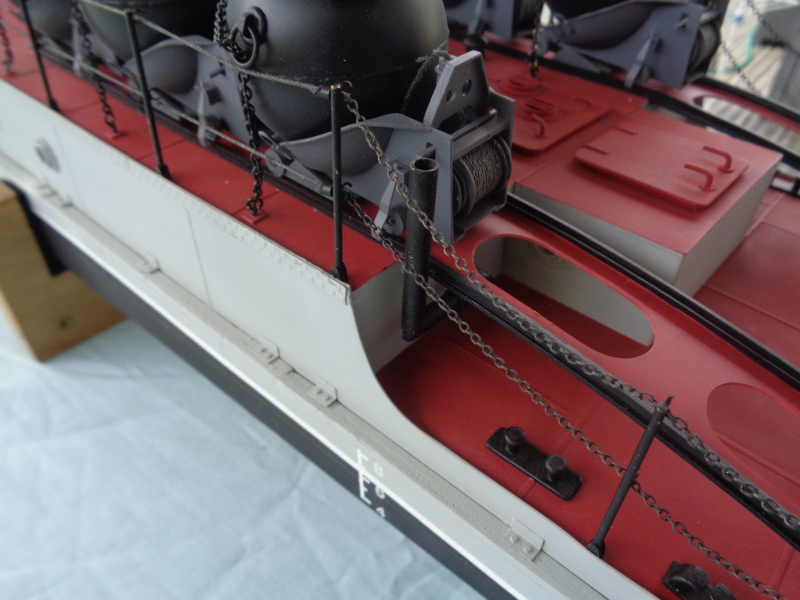

puis un "tuyau d'échappement", rabattable pour laisser les passage aux mines ! :





Et donc cette fois c'est vraiment enfin terminée !!!

Un walkaround bientôt dans les modèles achevés !!!

Alain

Bonjour

Tu ne bosses jamais pour avancer comme ça  ?

Steph

Si si, tu sais un libéral sait être efficace dans la gestion de son temps !!!!
Alors c'est vrai que .......... je ne regarde quasiment plus de film à la télé et la lecture ............. pouf plus le temps !!!!

bonsoir Alain

un sublime résultat tout est aux petits oignons…..c'est léché dans chaque détail
une bête a gagner des concours

cheers
Nicolas
