Russian gunboat Bk 1124 au 1/20e sur plan

Bonjour,

Ca promet d'être au top, comme d'hab'

Steph

Bonjour à tous,

Voilà juste une petite pétouille d'avancement, à savoir la PD ou PE comme on veut .... faite pour les rampes :





Je vais coller ces éléments de PD sur une feuille de plasticard, du 0,75 je pense, ensuite cela sera collés verticalement sur les profilés travaillés précédemment.

Voilà bon c'était pas grand chose ....

@+

Alain

C'est déjà pas mal tu as le matos "yapluka"

et en plus "yapluka" et "katyusha" ça rime !!!!

Salut Alain

Vraiment superbe
Hâte de voir la suite
et comme le dit notre ami Lionel " yapluka "

amitiés
Eric

Bonjour à tous,

Voilà une petite suite dans le travail de la PD.
D'abord j'ai collé cette PD sur du plasticard de 0,75 mm :



Ensuite y'a plus qu'à repercer tous les trous ! :





Ce qui donne ces éléments, une fois détachés et ébarbés :





la partie en plastique à l'arrière est prévue pour s'encastrer dans une future pièce en résine.

après y'aura plus qu'à les coller verticalement et droit sur les premiers profilés!

@+

Alain

Bonjour à tous,

Bon petite reprise en douceur après des travaux qui m'ont quelque peut ralenti (j'ai refait entièrement mon atelier en sous-sol) et aussi parce que ma livraison de profilés a pris aussi pas mal de retard mais bon tout est rentré dans l'ordre et c'est reparti .... comme en 40 !

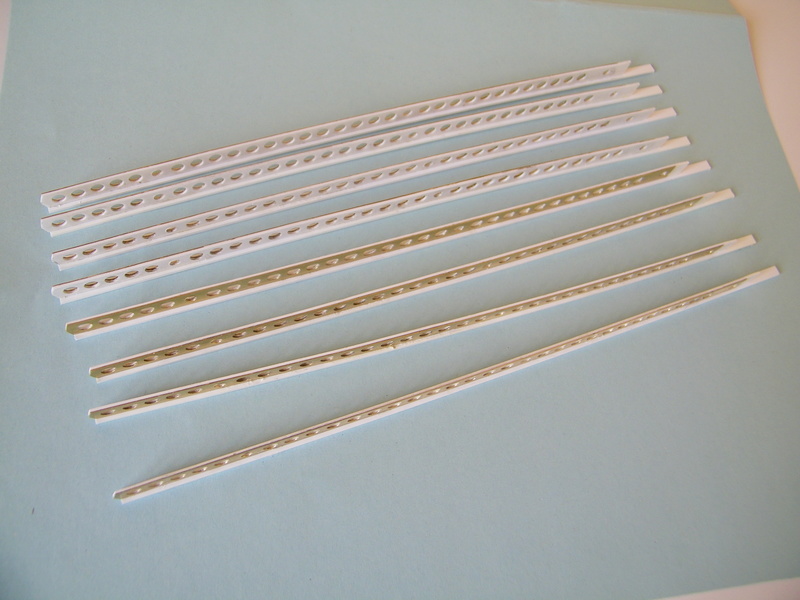

Donc tous mes profilés sont enfin prêts pour les rampes :



A l'extrémité arrière il y aura une pièce moulée en résine qui s'encastrera, ici le master en plastique, correspondant au système de mise à feu je suppose :



l'idée du montage final étant celui-ci :



Va falloir que je trouve une astuce pour coller bien perpendiculairement et surtout bien droit ces profilés!

Après je vais attaquer le chassis qui l'air de rien ..... n'est pas si simple que ça à faire!

@+

Alain

Bonjour mon cher Alain encore un travail méticuleux qui me laisse rêveur   pour le collage tu pourrais peut être partir sur le principe de bloquer tes profilés dans une "boite à coupes" et glisser un calage adapté    juste une idée    bonne suite à toi

Bonjour à tous,

Voilà je m'attaque maintenant au chassis tubulaire de ce lance-roquette.
J'en ai trouvé le plan sur internet, en fait un extrait du Plan Modelarskie 008 "Katiusza".

L'air de rien ça a beau être qu'un simple assemblage de tubes, il faut s'y retrouver et j'ai commencé par un retour en maternelle avec une séance de coloriage !

Cette orgue de Staline, c'est un vrai casse-tête chinois !!!



Ensuite montage d'un côté en tube de 3,2 mm :








les plaques de soutien sont insérés par le biais d'un trait de scie dans les tubes.

Le tout, hé hé, étant d'en faire un deuxième strictement symétrique !!!

Alors les éléments constitutifs étant préparés :



je les colle un par un minutieusement, en les bloquant avec des pinces sur le premier côté qui sert de gabarit en fin de compte :





j'attends suffisamment longtemps pour que le collage d'un élément soit suffisamment solide avant d'en coller un suivant, etc etc....

Pour l'instant ..... ça me parait bien parti !!!

@+

Alain

Superbe   le plan colorié me rappel mon tit mécanos quand j’étais gosse   sauf que la c'est autre chose   Bonne suite à toi Alain

Bonjour à tous,

Donc une fois les deux côtés terminés, il faut les assembler avec les diverses traverses qui les relient.

Dabord un montage à blanc avec du ruban Tamiya qui me tient à peu près les éléments en place :







le petit bloc de plomb me permet de tenir l'ensemble stable et d'empêcher de vriller au cours du temps.

Et ensuite, on colle donc les traverses une par une en faisant scrupuleusement attention à ce que l'ensemble reste symétrique :



Ce qui nous donne au final un beau chassis tubulaire !!! :









Une ch'tiote pétouille de masticage au niveau des raccords et cela sera bon !

@+

Alain

Bien le bonjour


bel ouvrage

Bonjour à tous,

Voici la suite avec la finition des rampes.

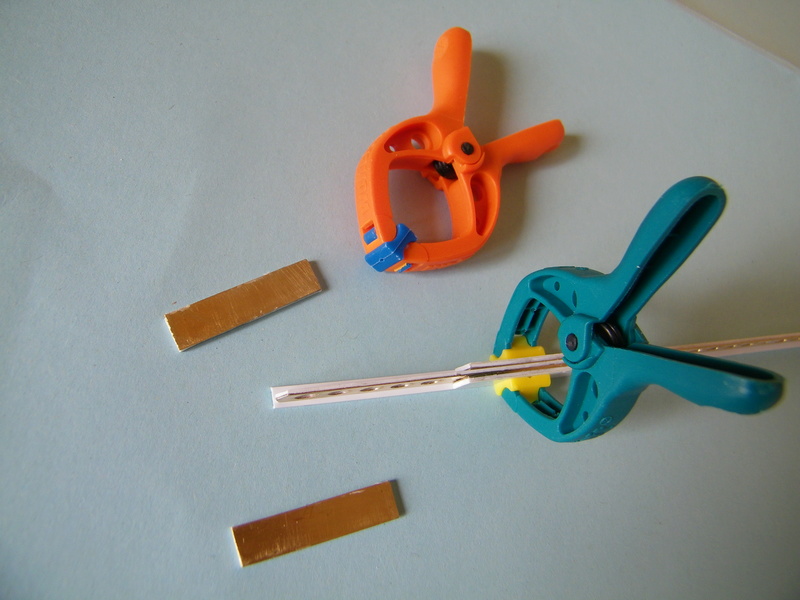

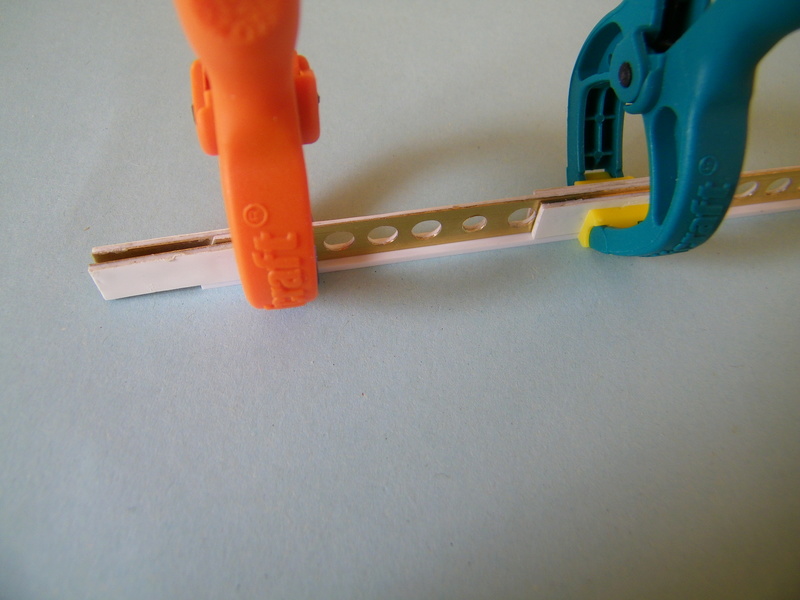

Dabord j'ai utilisé des gabarits pour coller correctement mes profilés bien aligné et vertical :









Ensuite pareil pour le côté opposé :

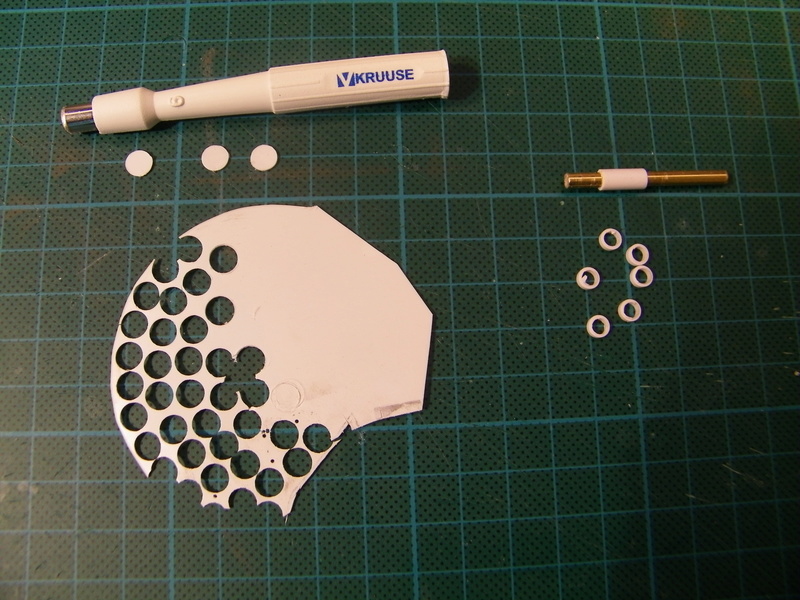

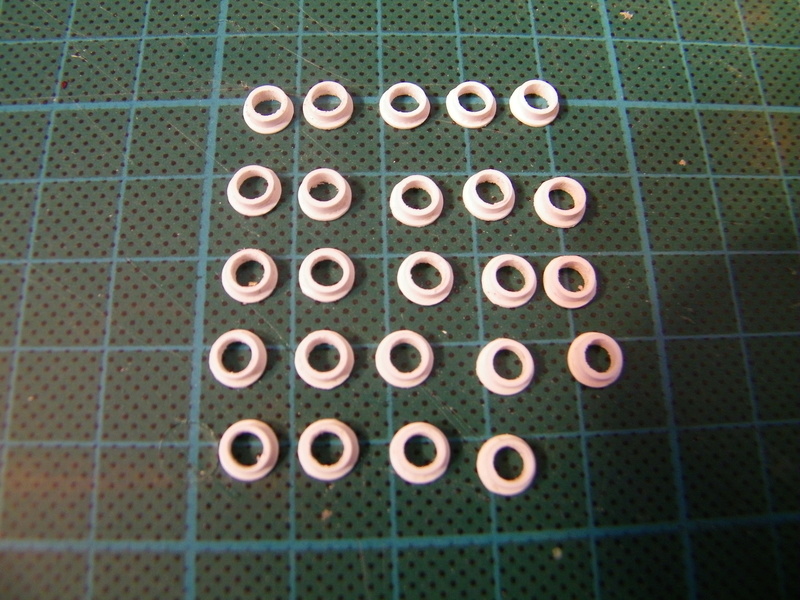

Ensuite il y a des espèces de "colliers" de maintien au niveau des barres que j'ai fait avec des rondelles de 6 mm faites avec cet outil quelque peu détourné de son usage initial, les connaisseurs apprécieront ! :



les petits tubes ont été débités au tour ce qui nous donne ceci :



là il y en a la moitié, 48 j'en ai eu à faire ! et voilà la mise en place :

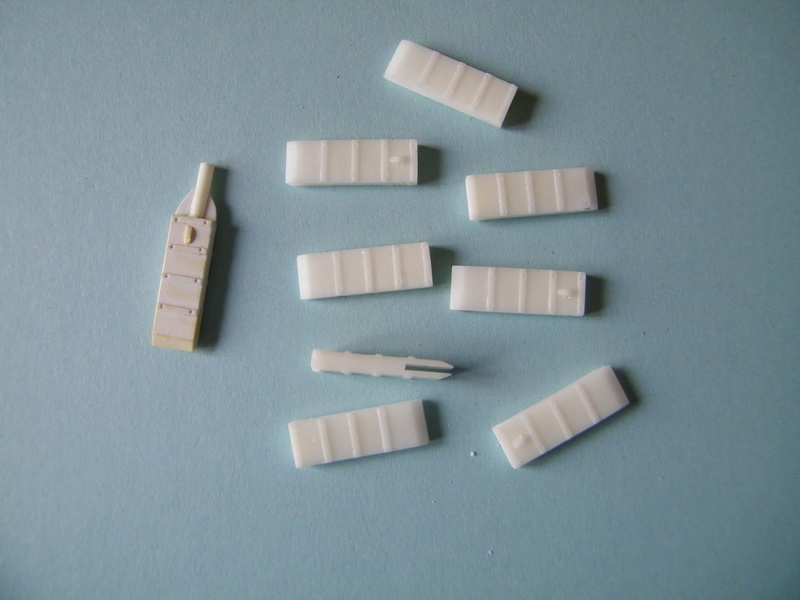

ici les 8 pièces terminales, avec le master, moulées en résine :



et pour terminer des espèces de "déflecteurs" fabriqués en PD :





ce qui nous donne nos 8 rampes enfin terminées :





Pour plus de commodité, je vais peindre les rampes individuellement avant de faire le montage final sur les barres transversales.

A suivre .... si vous le voulez bien !

Alain

Je n'avais pas suivi depuis un bon moment, mais je ne regrette pas d'être repassé, c'est toujours aussi impressionnant comme travail. J'aime beaucoup ton approche technique!

Quel boulot et en scratch en plus !

impressionnant travail

bonne suite

Bonsoir Alain,

Comme d'habitude, un travail éblouissant de qualité (et tout en scratch !)

Bonjour à tous,

Et merci pour vos encouragements, ça fait toujours plaisir !!

Alors ensuite le but du jeu a été de coller ces rampes sur les barres transversales de maintien tout en faisant attention à la bonne régularité de la pose!

Et, l'air de rien, ça a l'air tout bête mais il faut être très vigilant et cela passe, à mon avis, par l'utilisation de gabarit, en l'occurrence, des morceaux de barres d'alu, pour avoir un espace régulier entre les rampes, plus la pose sur une planche épaisse bien plane :







Chaque rampe est collée à la cyano et un temps de séchage est bien respectée entre la pose de chaque rampe car j'ai fait "pression" avec les grandes d'alu extérieures pour bien obtenir le bon écartement à chaque fois.
Ensuite les gabarits sont décalés d'un espace pour coller la barre suivante et ainsi de suite.

Ce qui nous donne ceci au final après peinture :









Voilou, ça avance gentiment, dernière étape, la plate-forme!

@+

Alain

alors là, chapeau, du bien bel ouvrage

Bonsoir Alain,

c'est impressionnant et le mot est faible. Quelle habileté, dextérité, inventivité, tout cela en scratch. Là la barre est très très haute ; Résines, PE que de techniques maîtrisées.



Amicalement,

Thierry

Et bin ça c'est pas malin de regarder ton sujet Alain car je viens une fois de plus de baver sur mon clavier en regardant to travail , pfffff  , aller vivement la suite !

Bonsoir mon cher Alain, absent depuis quelques semaines je découvre enfin la finalisation de tes rampes et j'en reste baba devant les différentes techniques employées pour un résultat qui est juste magnifique
J'admire se savoir faire et ses connaissances bravo à toi
Bonne suite et bonnes fêtes à toi

Bonjour à tous,

Et merci pour tous vos commentaires encourageants!!!

Alors juste quelques photos, y'a pas grand chose de plus, simplement pour vous montrer la pose des ces rampes sur le chassis tubulaire par l'intermédiaire de pièces faites en PD :













Cela donne une petite idée de ce que cela va donner, pour vous faire patienter jusqu'à la nouvelle année!

Bon réveillon à tous !!

Alain

bonjour Alain

superbe travail de scratch mené de mains de maitre
bravo ,c'est juste superbe
cheers
Nioclas

Une petite merveille de précision et de réalisme Alain !!
Il faudra un jour que quelqu'un m'explique comment vous faites tous pour faire votre photo-découpe vous-mêmes. C'est vraiment une technique intéressante et il faudrait que je m'y mette !
A bientôt
Stéphane

Oui, cette rampe est vraiment superbe!

Bonsoir Alain,

J'avais raté ce sujet...
Et bien je viens de me régaler en le reprenant du début.
Quel talent... Bravo pour ce travail de chef.

Bonne fin d'année.

Un superbe travail, bravo !
Bonnes fêtes

Oui , encore , encore ! que c'est beau et je voudrais savoir aussi pour la PD .

Bonjour à tous,

Voilà la suite avec le début du montage de la plate-forme.

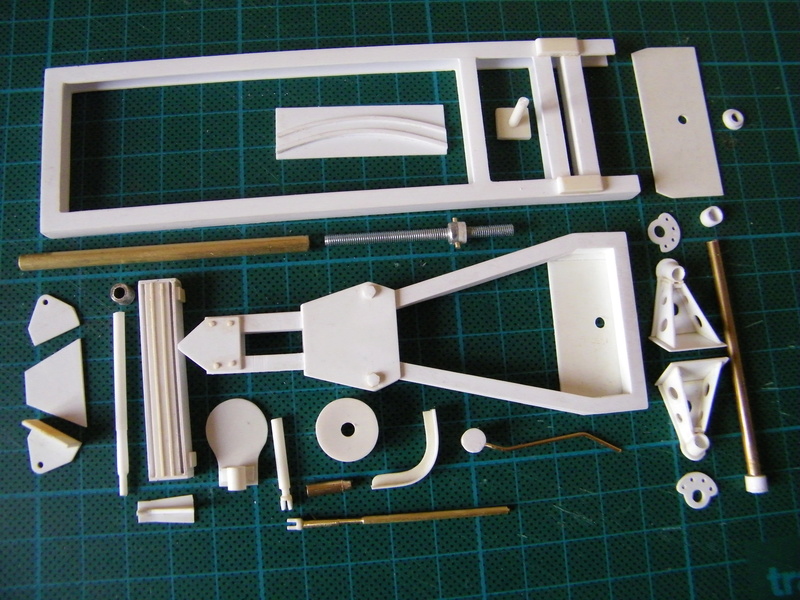

En voici les pièces constitutives :

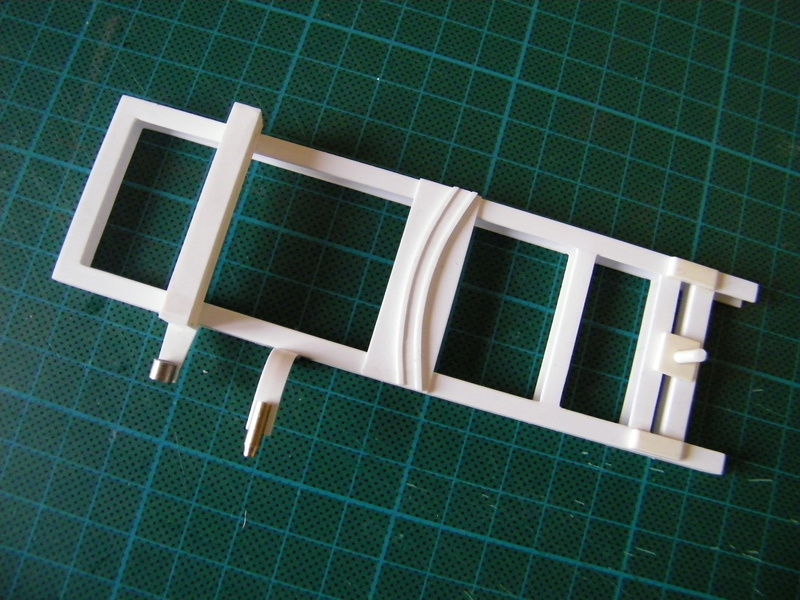

Dabord la partie fixe de la plate-forme, elle sera fixée sur la coque et donc immobile :

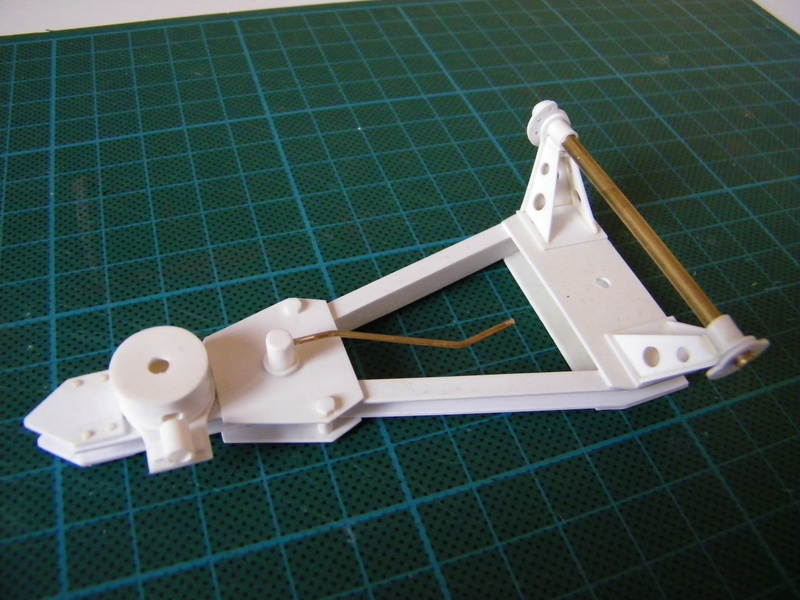

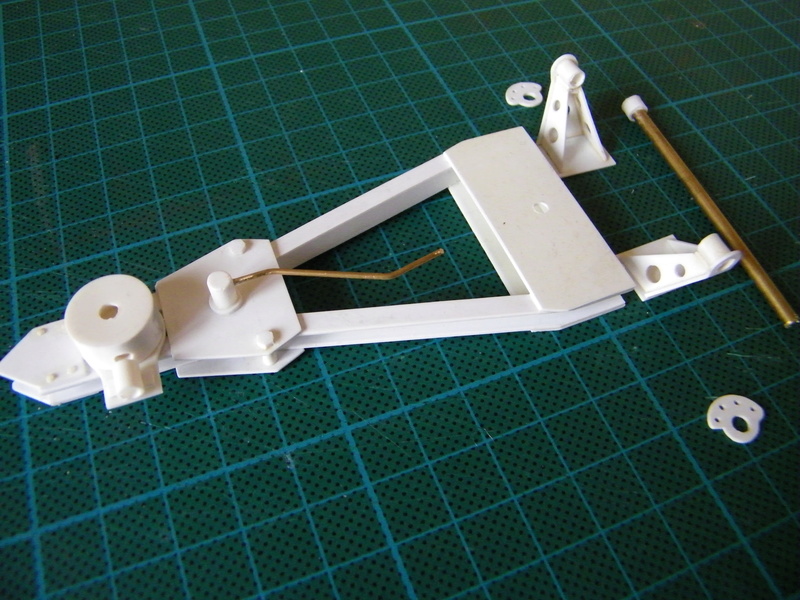

Ensuite la partie mobile :

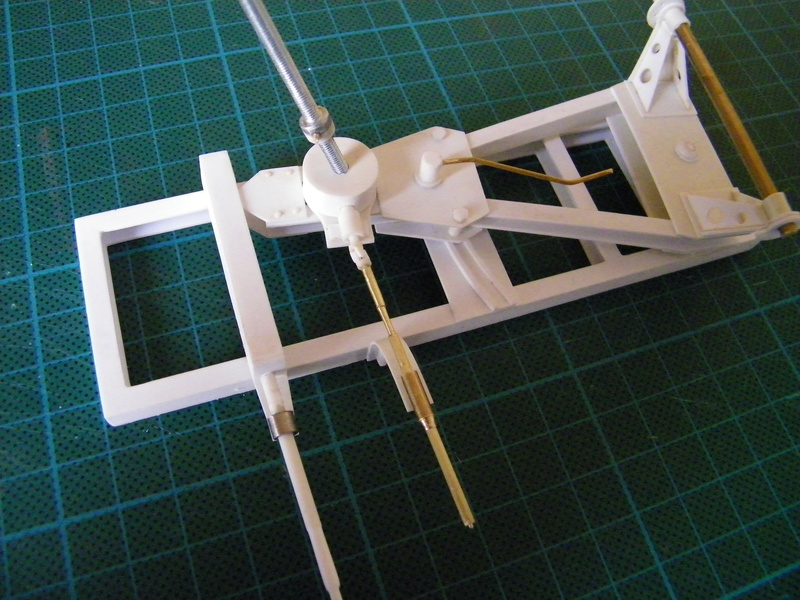

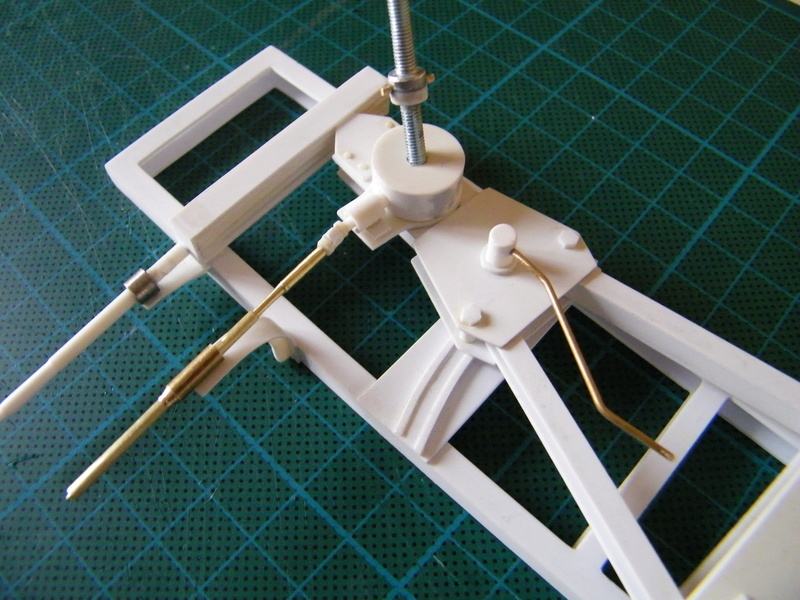

Ensuite le montage de cette partie mobile sur celle fixe :









La manivelle de gauche entraine une tige filetée ( non visible ici ) à l'intérieur de la boite rectangulaire ce qui fait pivoter la plate-forme supérieure autour de son axe à l'arrière.
La manivelle de droite entraine via un engrenage dans la boite ronde la tige filetée, qui fixée sur la chassis tubulaire qui viendra ensuite par-dessus, entrainera l'élévation du-dit chassis et des rampes.

Comprendo ??!!

Ca sera plus clair quand le tout sera monté!!!

A suivre !!

Alain

Magnifique !

bonsoir Alain

c'est vraiment une pure merveille ...j'adore
bravo Alain
cheers
Nicolas

Extraordinaire

ton travail est splendide Alain

Vivement la suite

Amitiés
Eric

C'est superbe Alain, ce travail de scratch intégral est prodigieux.

Bonjour à tous,

En parallèle du montage de la plate-forme, j'ai commencé à fabriquer les roquettes, 16 en tout à faire.

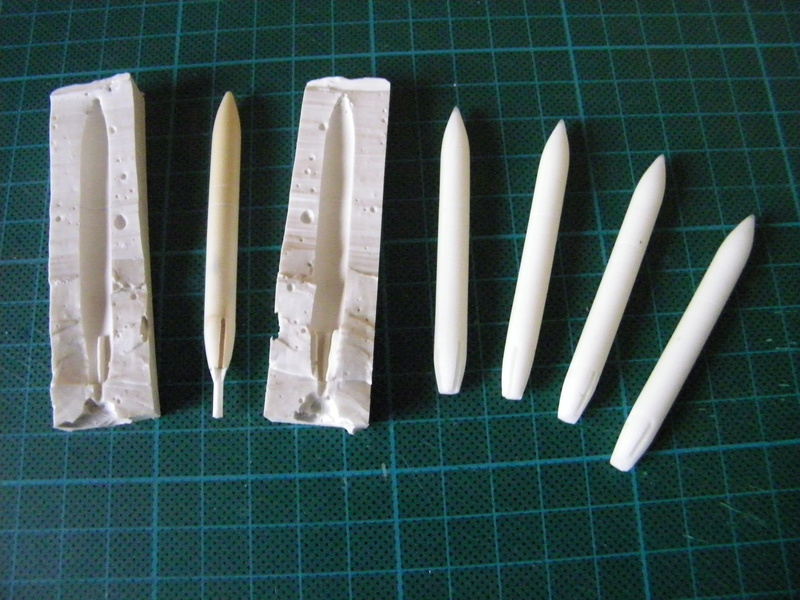

Dabord le corps des fusées a été fabriqué en moulage résine :





Vous avez le master entre les deux moitiés de moule et donc les pièces débitées avec les encoches où viendront se loger les ailerons.

Les ailerons sont faits en PE, (2 pièces par aileron donc 4 x 2 x 16 = 128 au total!) pour bien avoir les petites rainures de visibles :





Voilà ce que donne le montage final :



L'interface de collage sera mastiquée avec du Mr Surfacer 500.

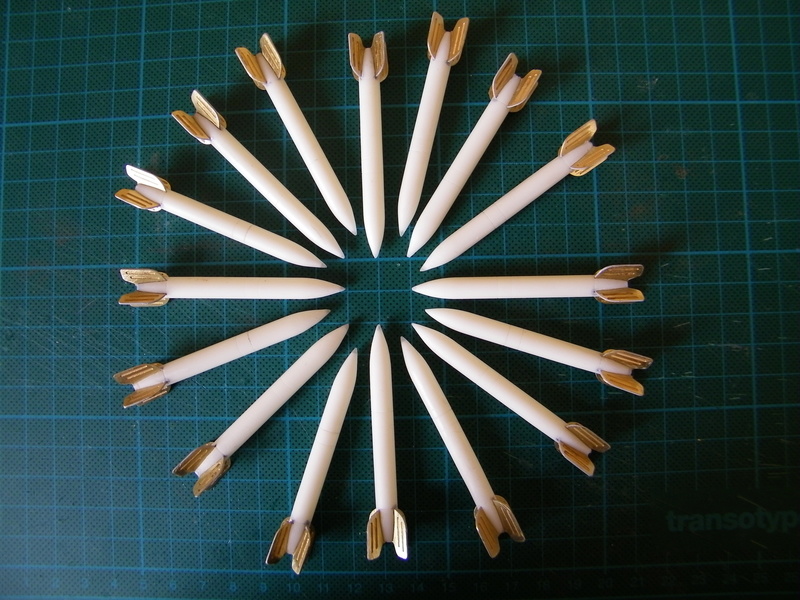

et l'arsenal au complet :





Voilou elles sont quasiment prêtes pour passer en atelier peinture!.

So long

Alain
