Russian gunboat Bk 1124 au 1/20e sur plan

Bonsoir,

Très belle tourelle

Bonjour à tous,

Voici un petit travail en cours sur la coque avant sa peinture grise définitive.

Comme vous avez pu le voir sur les photos précédentes d'un modèle conservé, il y avait des longerons en bois fixés sur les flancs du navire pour servir de défense.

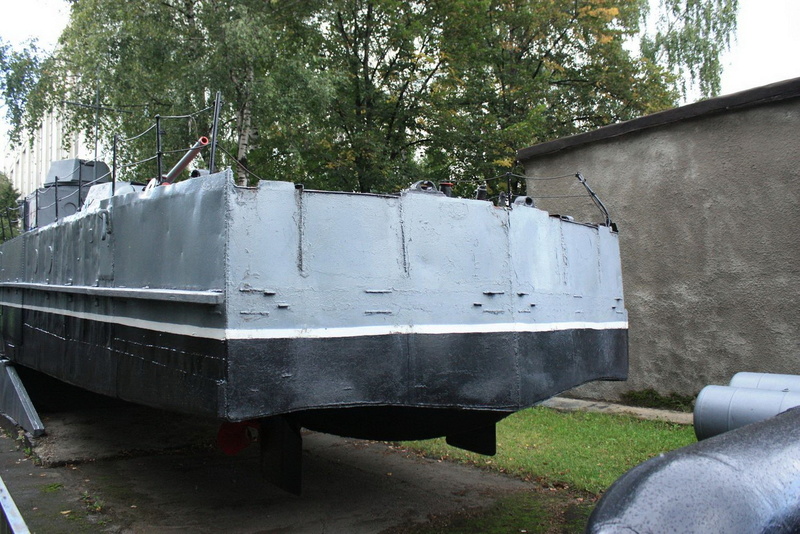

Voici une autre photo ici :



Vous voyez bien le longeron et sur la poupe vous voyez les traces de soudure des pattes qui tenaient ces dit longerons.

Donc j'ai fabriqué ces pattes en PD :





Des petits bouts de profilés hexagonaux représentent des "tire-fonds", et les voici collés sur la coque :



ce qui nous donnera ceci :



à répéter tout le long de la coque et des deux côtés.

@+

Alain

comme sur les remorqueurs

beau travail.
la coque est superbe

Bonjour Alain , ta maquette est de toute beauté une fois de plus , comme son originalité , les détails sont fabuleux comme ta dextérité du doigté et du savoir faire , je te dis bravo et félicitations .

En bois en plus !

C'est toujours aussi impressionnant, je suis fan de ton souci du détail juste!

salut Alain

je passe de temps en temps sur ton post ...et a chaque fois je prend une grande claque super taf comme d'habitude
cheers
Nicolas

Quelle richesse, tant de détails! C'est encore et toujours un superbe travail Alain

Bonjour à tous,
et merci pour tous vos encouragements !

Voilà la suite de la peinture. Pour le gris clair je me suis rabattu sur le Humbrol Hu 196. Je n'ai aucune référence de teinte mais ça ma parait plausible au vues des photos des modèles conservés.

J'ai rajouté le brise-lame à l'avant :





Voici la pose complète des longerons :





Je les collerai quand toute fin de peinture. Il faut que je détermine auparavant d'ailleurs s'ils étaient posés bois brut ou peints avant.







Encore un voile à passer pour bien uniformiser la teinte et cela sera bon !

@+

Alain

  Salut Alain, j'ai repris ton post depuis le début pour tout bien voir et.... Whoua !!! C'est que du bonheur ton travail

Bonsoir Alain

je suis ton post et ton Russian est splendide

Amitiés
Eric

C'est toujours aussi magnifique, un bonheur de suivre tes avancées!

C'est vraiment du beau boulot comme montage , dans tout les domaines , je vais suivre ton montage , j'apprends tous les jours avec vous c'est ça qui est génial !

Bonjour à tous,

Bon au final, j'en aurai eu du souci avec mon gris !!!
En effet, je vous avais dit que j'avais utilisé la référence Humbrol 196 qui me convenait point vue nuance de gris mais alors le résultat après pulvérisation, plein de petites granulations point de vue état de surface! Je ne sais si vous avez eu des problèmes ces derniers temps avec la marque Humbrol?!
Du coup, comme ça me satisfaisait pas point de vu finition, j'ai tout poncé à l'abrasif 1000 et 1200 et du coup j'ai tout repeint, cette fois avec de la peinture Tamiya, à savoir un mélange de XF-83, 1 part pour 2,5 part de XF-2.
Et là ça me convenait mieux mais quelle perte de temps !!!

Bon pas de photos pour ça, on verra au déballage final!.

J'ai donc attaqué la peinture du pont, avec une partie expérimentale je dois dire, c'est-à-dire l'utilisation de la technique du pré-ombrage, beaucoup utilisée en modélisme avion :







J'avais déjà souligné les lignes de superstructures en gris, mais je craignais que cela ne soit pas assez marqué, donc j'ai tout repris en noir, et j'ai commencé à peindre le pont en rouge :







Là ce n'est pas terminé c'est juste le début. Je ne sais pas si ça va donner quelque chose de concluant mais j'avais envie d'essayer!

@+

Alain

Bonjour à tous,

Comme je sens que vous êtes des milliers à trépigner d'impatience et vous dire pourquoi pas plus de photos, voilà de quoi vous satisfaire j'espère !

Alors après le gris avec lequel j'ai eu des problèmes si vous avez suivi, j'ai eu le même tour avec le rouge humbrol avec lequel j'avais commencé à peindre le pont!
Même résultat un fini granuleux type sableux affreux, affreux !!!  :twisted:
Donc de même j'ai du poncer tous mes panneaux de pont et j'ai recommencé avec un mélange de peinture tamiya, rouge, blanc et brun rouge aux proportions tenues jalousement secrètes, navire soviétique oblige !

Voilà donc ce que cela donne, avec le brise-lame en noir :







Ensuite j'ai attaqué les inscriptions au pochoir :





ce qui donne ceci :



et de même pour le numéro de coque :

Ensuite le roof terminé :





La cabine quasiment terminée mais non peinte :





De même pour le tourelleau :





Ce qui nous donne un état d'avancement des lieux à ce niveau-ci :













Voilou ça sera tout pour aujourd'hui !

@+

Alain

kikou , toujours au top niveau , le rouge va t'il rester comme ça ou non ?

La vache...
Cela a rudement avancé malgré tes soucis de peinture, et pour notre plus grand plaisir, un grand bravo une fois encore!

superbe Alain mention spéciale pour tes tourelles....juste sublime
grand bravo
cheers
Nicolas

Quel travail Alain, c'est remarquable ! Comme Nicolas, les tourelles sont exceptionnelles.

Bonjour à tous et merci à vous !

Alors Jérome, curieusement l'apprêt Humbrol n°1 a été le seul à ne pas me poser de problèmes ces derniers temps!.
Je l'ai utilisé en apprêt sur la cabine et la tourelle et pas de souci particulier, peinture relativement fine et séchant normalement.
Tout au moins jusqu'à présent!

Alors oui le rouge est définitif. Je n'ai pas trouvé de photo couleur de l'époque, en existe-t-il seulement du côté soviétique?. Et je n'ai pas trouvé non plus de références iconographiques.

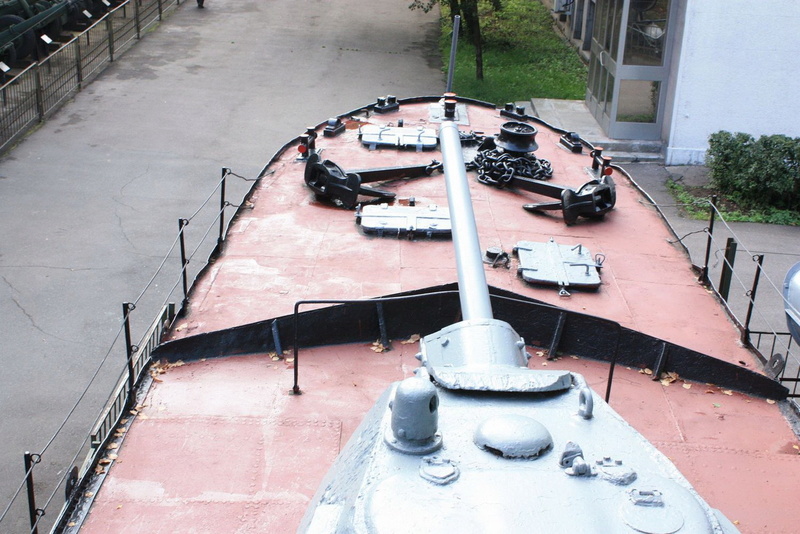

Je me suis donc basé sur les photos d'un modèle conservé :





et celles d'un modèle restauré :





Vous voyez que l'on a l'impression de différentes nuances suivant l'angle et l'éclairage, comme toujours!
Alors j'ai essayé de trouver un compromis plausible, mon rouge se rapprochant, je trouve, de celui de la dernière photo et celui-là me convient!

@+

Alain

Salut Alain,

Je viens de regarder ton sujet depuis le début car je ne l'avais jamais vu, et je dois dire que c'est dur grand art.

on est dans une autre galaxie à ce niveau

Le travail de la plasticard et de la photo découpe est juste magique

Félicitation, j'ai vraiment hâte de voir la suite !!!

Alain bonjour , c'est tout bon et beau en plus , je regarde et je me dis que je suis loin de ton niveau pour l'instant , as tu regardé le mp que je t'ai envoyé .Bon courage pour la suite .

hello
bravo sujet passionnant,

Bonjour,

Quelle belle qualité de travail !

Bonjour Alain

Superbe réalisation comme toujours.
Ton pont est vraiment superbe et que dire des tourelles et superstructures.......................

Vivement la suite

amitiés
Eric

Toujours aussi beau que dire d'autre   juste bravo l'artiste pour la technique et la qualité de réalisation

Bonjour,

Toujours au top, l'ami !
Encore un bateau qui va gagner la stratosphère du modélisme...

Steph

Bonjour à tous, et merci beaucoup pour vos compliments ça fait toujours chaud au coeur !

Alors voici le dernier état d'avancement auquel je l'ai emmené en championnat :













Et j'ai au final obtenu la médaille d'or avec ce modèle, ce qui me convient tout à fait pour sa première sortie officielle !

(voir les photos dans Communauté)

@+

Alain

Magnifique Alain et bravo pour la couleur de la médaille   Félicitations

Au vu du travail et de la qualité, l'or est amplement mérité


Félicitation !!

Bonjour à tous,

Après un petit laps de décompression, les choses sérieuses reprennent avec la confection de la "Katyusha" BM-13, autrement dit l'orgue de Staline. C'est l'autre gros morceaux à faire sur ce modèle.
Alors la monographie ne comprend pas le plan de ce type de lance-roquette mais j'ai trouvé ce qu'il me fallait en cherchant sur le web.
J'ai trouvé des plans notamment des camions qui portaient exactement le même type d'armement :





Je vais commencer par les rampes. Sur ces rampes il y avait une rainure qui servait de guide à la roquette :





Ce sont ces espèces "d'ergot-boulons" sur les roquettes qui s'inserraient dans la rainure et guidaient la roquette pendant le tir.

Pour faire quelque chose d'approchant, j'ai utilisé des profiles evergren en U de 4 mm de large, et à l'aide de gabarit me guidant, j'ai gravé cette rainure grâce à l'aide de l'outil à graver Tamiya :





ce qui donne ceci :







bon je ne sais pas si ça se voit très bien sur les photos mais je pense que cela fait assez illusion.

Voilà pour ce début !

Alain

La vache   encore un truc de ouf   admiratif je suis, admiratif je reste devant les défis que tu te donnes et avec le plaisir que tu y prends Bonne suite à toi Alain je te suis avec gourmandise

merci Lionel, c'est vrai que j'ai envie de faire un joli truc pour cette "Katyusha".
D'autant plus que je sais que ma cousine suit ma construction et qu'elle est complètement russophone !

Je vais faire de la PD pour ces rampes avec tous les trous à faire, mais pour le moment je suis en panne de profilé!
