TAMAR CLASS de Speedline models au 1/12°

bonjour OVL encore un sacré morceaux que tu attaque là bravo bon commencement
j' attend la suit avec impatience
a plus
Amicalement
Michel

@ Lionel: ça va prendre un certain temps, vu le début difficile

@ Steph:oui ils sont gros, mais d'après les infos que j'ai eu, c'est ce qu'il faut, vu la taille et le poids du
             bateau
@Akula: effectivement, les plans de Bromure sont super, maintenant il me reste à m'appliquer pour la
             réalisation.
             Au niveau des contrôleurs, je sais que tu m'as dis des 120A mais des  80 A devraient suffire ou
             non? Pour les batteries je pens LIpo?
@Michel:Effectivement, quand je vois tous ce qu'il faut faire  ca fait un peu peur, surtout que les
             explications sont sont pas terribles , mais bon, je vais voir pas à pas

Beau morceau ovl

OVL a écrit:

@Akula: effectivement, les plans de Bromure sont super, maintenant il me reste à m'appliquer pour la
             réalisation.
             Au niveau des contrôleurs, je sais que tu m'as dis des 120A mais des  80 A devraient suffire ou
             non? Pour les batteries je pens LIpo?

Bonjour OVL,

Je préconise des 120A pour avoir de la marge. Qui peut le plus, peut le moins. Le Turnigy Aquastar 120A a bonne presse.
Les moteurs sont conséquents et le déplacement du modèle également, donc à l'accélération, les appels de courant vont être assez élevés.
Pour refroidir les moteurs, la question n'a pas été abordée, as-tu une idée ?

Pour les accus, je ne peut que te recommander des Lipos, car rapport encombrement/capacité/capacité de décharge, il n'y a guère mieux.
Par contre, il faudra les entretenir avec un chargeur adapté, notamment pendant les période de non utilisation.
Je ne sais pas quelle est ton expérience en la matière, mais ça peut paraître rédhibitoire.
Sinon, les LiFe semblent être plus souples d'emploi et vieillissent mieux.
Au pire des NiMh mais attention à leur capacité de décharge, il peuvent prendre feu s'ils sont trop faibles (et oui eux aussi).

cdt,

Merci JC

Akula, ok je vais suivre tes conseils pour les 120A et j'irais pour les Lipos.
Pour le refroidissement des moteurs, je ne sais pas, car se sont des "outrunners".
Ce que j'ai pu obtenir comm info c'est qu'ils n'ont pas besoin de refroidissement.
Qu'en penses-tu?

Bonsoir à tous

Aujourd'hui j'ai enfin commencé mon Tamar (je laisse le zodiac sur le coté par pure frustration)
j'ai attaqué au Dremel la coque et enlevé les surplus d'après le plan

avant


après


le dessus


La fabrication du fameux "hockey Stick" sur lequel le navire "glisse" quand il est lancé du slipway




juste un essai


voilà pour le moment.

Bonjour,

Ton projet avance déjà bien !

Juste une question, pour tes écopes, le cuivre ou le laiton se soudent bien, l'alu il me semble que c'est plus compliqué. Tu penses coller les pièces à la soudure à froid (genre chez castotruc rayon plomberie) ?

En tous cas, bonne continuation, on se régale ...

Steph

Bonsoir Steph,
pour mes écopes, je dois commander du laiton, j'ai juste fait un premier essai en al, car j'avais un morceau en stock.

OVL a écrit:

Akula, ok je vais suivre tes conseils pour les 120A et j'irais pour les Lipos.
Pour le refroidissement des moteurs, je ne sais pas, car se sont des "outrunners".
Ce que j'ai pu obtenir comm info c'est qu'ils n'ont pas besoin de refroidissement.
Qu'en penses-tu?

Bonjour OVL,

Pour le refroidissement des CT, ils n'ont en effet pas besoin d'être refroidis dès lors qu'ils sont dans un espace ouvert.
J'en ai un (format 450) sur une embase hors-bord, c'est parfait. Dans un helico/avion, pareil si l'air circule bien dans le capot.
Dans un bateau, ça dépendra si celui-ci est hermétique ou pas.
Brassé de l'air chaud dans une coque ne va pas suffire, à mois de laisser des entrée d'air.

Sinon, j'utilise dans un de mes offshore un support moteur permettant de refroidir le flasque.
Tu peux t'en inspirer pour te confectionner à partir d'une plaque en alu (6mm par ex) un radiateur.

Quelques exemples:





Ou ici: http://www.mini-meca-rc.fr/shop/support-moteur/scorpion

Voilà, en espérant avoir répondu à ta question.

cdt

Bonsoir Akula,
merci pour les infos, je vais voir comment faire pour le mieux

Bonjour Olav,

Ah ! … ça démarre !

Le vais suivre ça avec intérêt !

A bientôt

Stéphane

Je prends aussi mon ticket pour la séance.... je vais même prendre un abonnement.....

Courage @ toi OVL

Christian

Merci le gars,

je vais essayer d'avancer le plu possible, mais je dois lire et relire les plans (pas être claire)

et puis pas mal de boulot donc

Bonjour à tous,
Enfin, mes cardans sont arrivés
Ils ont leur poids, c'est certain, je pense qu'au niveau solidité je n'aurais pas de soucis !!



voici un montage à blanc



Dés que le boulot me le permets, je continue le montage

Binjour tair tous

ça c'est du cardan
je te conseil lors du montage definitif un leger graissage entre les deux pièces

Bonsoir,
Merci pour le conseil Bromure, je le ferais

Oui Serge, c'est un super cadeau , je voudrais juste avoir le temps de travailler dessus

mais bon, boulot d'abord

Bonsoir les copains,
enfin une petite avance sur mon TAMAR,

Les deux quilles sont faites et positionné  à blanc

j'ai également mes fameuses crépines en métal réalisé par deux amis: Philippe et Jean Claude, que je remercie de tout coeur:D:cheers:, mon tamar sera unique grâce à eux. Si vous voulez des détail sur la fabrication, faites moi un MP.

Je vous poste des photos plus tard, car Servimg ne fonctionne pas pour le moment

Voici enfin les photos,


[/url ]




Voila pour maintenant, la prochaine, je mets les quilles en place définitivement et je fais place les axes et hélices

Salut Olav
Elles sont super chouette ces crépines, elles sont taillées dans la masse?

Bonjour,

J'aurais la même question !
Des crépines de compet', c'est toujours intéressant de comprendre comment c'est fait.

Ravi de voir que ton montage repart.

Steph

Les crépines ont été fabriqué très PRO!!!!

je vous ai envoyé un pm  restater et Steph,

c'est trop long et compliqué à expliquer comme ça

Bonsoir à toi Olav
C'est sur ,c'est de la crépine de "compète" un sacré petit+ (je serai aussi intéressé par l’explication...mais prends ton temps....)

Quand on regarde la taille de la coque ,on s'imagine déjà les supers détails qu'il va y avoir

Que dire de plus ,bon courage et à bientôt pour des photos

@+
Christian

Salut christian,

je vais essayer de donner un peu plus d'explications dés que j'ai un peu de temps libre

Bonsoir,
j'ai eu un peu de temps vendredi pour avancer sur mon Tamar (depuis lors à nouveau plein boulot )

mais voici quelques photos des quilles et leur points d'attache







voila pour maintenant,

un bon fin de weekend à tous

Beau travail
Amitiés
jcb

Bonjour belle avancée. Amitié

belle avancé une sacré belle maquette elle est grande
tu va bien amusé a monter tout ça bonne continuation
Amitiés
Michel

Bonjour OVL (Christian)très beau bateau de sauvetage et de belle taille'je dois dire que je prend le train en route mais qu'importe je suis monte.
Je pense que tu va avoir de nombreuse heures de travail et de plaisir et que le voyage va être long,tu est déjà bien avance bon courage pour la suite.
Bonne journée Daniel.
PS/j'ai peur de m 'imaginer le bateau quelle va t'offrir a ta retraite.

Merci à tous pour les commentaires, c'est sympa,

@ Daniel: pour la retraite je lui ai demandé de m'offrir un bateau échelle 1/1

je pense que je vais me retrouver en barque à rames

Bonjour à tous,

Après une tréeees longue absence,  (désolé) me revoilà. J'ai enfin repris le modélisme et j'avance à petit pas sur mon Tamar.

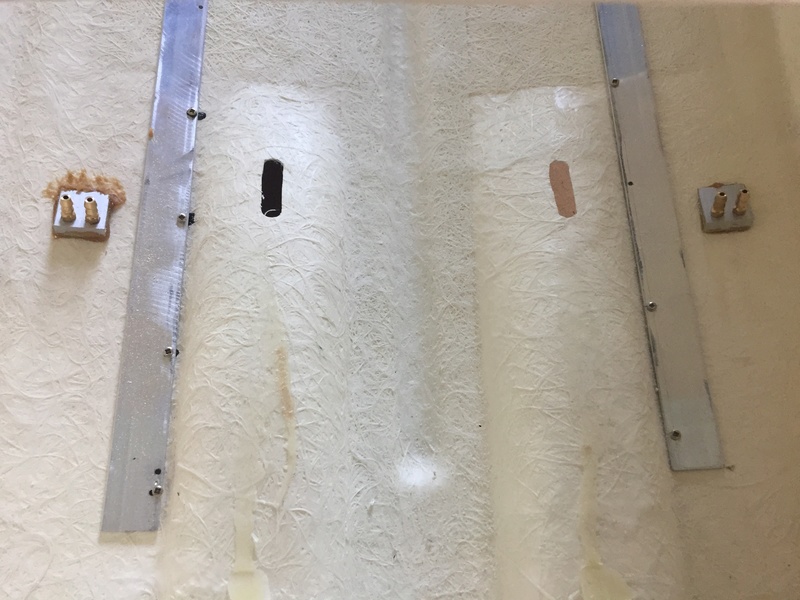

J'ai renforcé mes quilles par l'intérieur avec des lattes en aluminium.(vissées et collées)
Egalement placé 2 doubles entrées d'eau pour le refroidissement des supports moteurs et les contrôleurs de vitesse.



J'ai acheté les supports moteurs, les contrôleurs, les batteries et le chargeur














J'ai soudé les connecteurs de batteries(XT90) et j'ai programmé les controlleurs

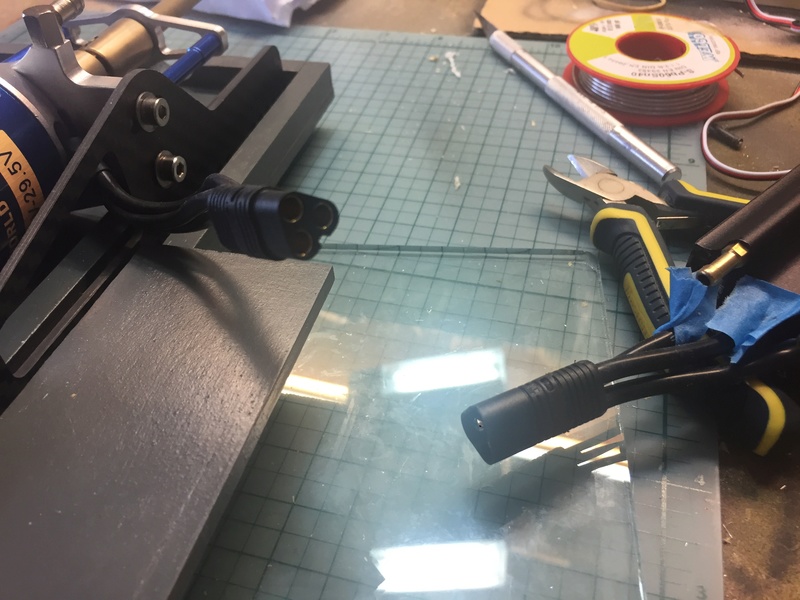

Aussi soudé les connecteurs moteurs







Création d'une plateforme pour les moteurs et contrôleurs
et mise en peinture

[url=https://servimg.com/view/19019973/331[/url]

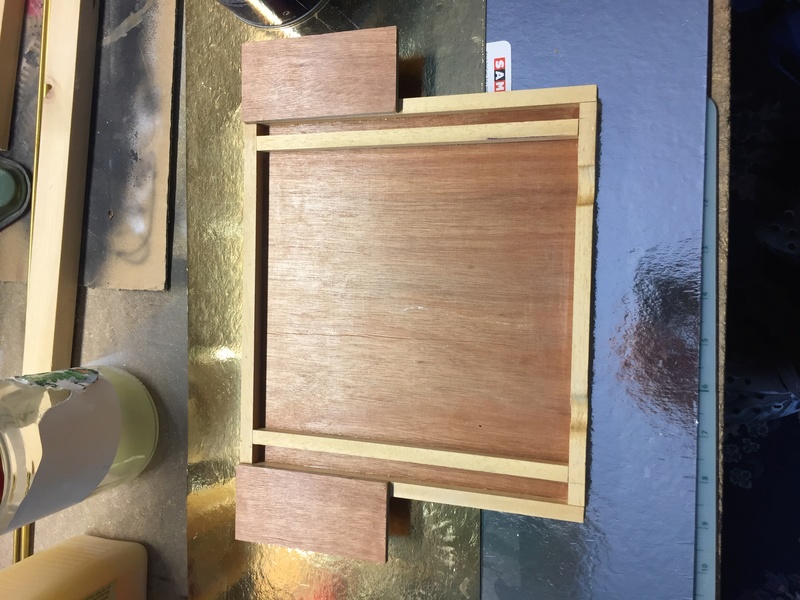

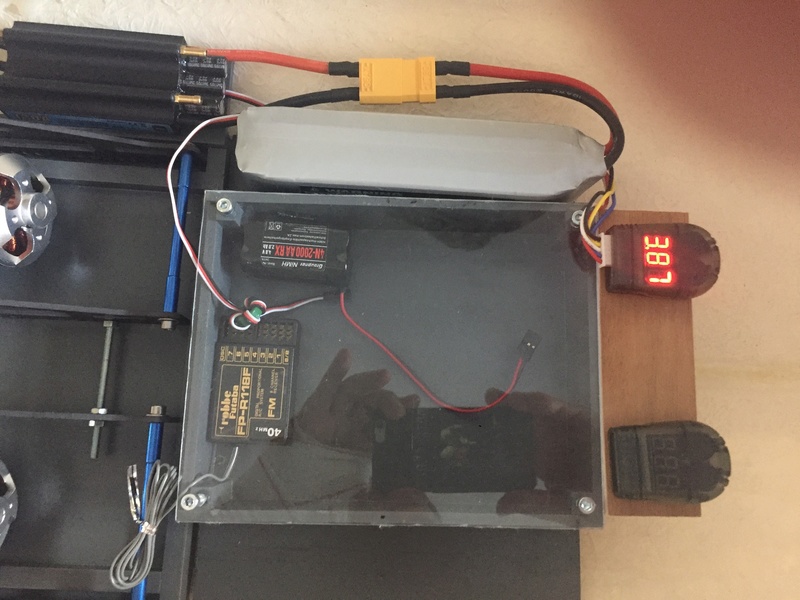

Une plateforme pour les batteries (viendront à l'extérieur), et pour le receveur et le reste de l'électronique.
(ceux-ci viennent au centre.couvert d'un plexiglass comme protection)
Les batteries sont aussi connecté à 2 LIPO BUZZERS (Alarme  protection Lipo)











Voila ou j'en suis pour l'instant. A bientôt

Ca ne doit pas être très facile de bricoler avec une main bandée...
Je ne connais rien au R/C, mais je suis toujours impressionné par le boulot que cela constitue.

Salut Hugues,
Pas facile, pour moi même à deux mains

le R/C c'est comme le reste du modélisme, moi j'adore les anciens navires en bois, mais je ne commencerais jamais, cela est trop compliqué pour moi! (je suis toujours en admiration pour les experts)

Salut Olav
C'est bien joli tout ça, pourvu que ça marche  !!

Restater a écrit:

Salut Olav
C'est bien joli tout ça, pourvu que ça marche  !!

Merci

Mes premiers tests sont positifs, maintenant il faut tout placementcer définitivement pour pouvoir faire un essai sur l'eau!

Bonjour Olav ! Content que tu sois de retour et que tu reprennes la construction de ton Tamar!

Je ne connais pas grand chose à la RC mais ça m'a l'air d'être du lourd !

A bientôt

Stéphane
