MessageSujet: Yacht-Paquebot Sphinx (Restauration 1/50°) de amadu   Yacht-Paquebot Sphinx (Restauration 1/50°) de amadu EmptyMer 10 Juin 2015, 09:02

J'ai construit ce canot dans les années 1964 ... 66 (boite Navig à l'époque)

Dans ces années les équipements de propulsion étaient très onéreux (pour ma bourse) et en choix restreint.

Par la suite le canot est resté statique pendant près de 50 ans (au chaud)

une photo début 2014 avant restauration


Yacht-Paquebot Sphinx (Restauration 1/50°) de amadu 2014-010
Revenir en haut Aller en bas
amadu
Matelot
Matelot


Localisation : essonne sud

Yacht-Paquebot Sphinx (Restauration 1/50°) de amadu Empty
MessageSujet: Re: Yacht-Paquebot Sphinx (Restauration 1/50°) de amadu   Yacht-Paquebot Sphinx (Restauration 1/50°) de amadu EmptyMer 10 Juin 2015, 09:11

Dans cet état, le canot est encore équipé de 2 arbres d'hélices et gouvernail, mais pas de moteurs, pas de servos, pas de batteries, pas de RC.

Yacht-Paquebot Sphinx (Restauration 1/50°) de amadu 2014-011
Revenir en haut Aller en bas
amadu
Matelot
Matelot


Localisation : essonne sud

Yacht-Paquebot Sphinx (Restauration 1/50°) de amadu Empty
MessageSujet: Re: Yacht-Paquebot Sphinx (Restauration 1/50°) de amadu   Yacht-Paquebot Sphinx (Restauration 1/50°) de amadu EmptyMer 10 Juin 2015, 09:17

Mes choix pour la remise en état

- Mettre des arbres d'hélices étanche, si possible sans entretien
- 2 moteurs électriques en prise directe (brushless ou à balais ?)
- commande séparées des 2 moteurs qui implique 2 variateurs
- 2 accus de propulsion de type Lipo (8 ou 12 v ?)
- RC 2,4 Ghz, mais laquelle ?
- 1 lipo pour le récepteur RC et servos


Revenir en haut Aller en bas
amadu
Matelot
Matelot


Localisation : essonne sud

Yacht-Paquebot Sphinx (Restauration 1/50°) de amadu Empty
MessageSujet: Re: Yacht-Paquebot Sphinx (Restauration 1/50°) de amadu   Yacht-Paquebot Sphinx (Restauration 1/50°) de amadu EmptyMer 10 Juin 2015, 09:23

Finalement j'ai opté pour 2 moteurs à balais Servonaut  "TM120" utilisés dans les camions RC,

et 2 arbres d'hélices étanches + cardans Raboesch

Yacht-Paquebot Sphinx (Restauration 1/50°) de amadu 2014-012
Revenir en haut Aller en bas
amadu
Matelot
Matelot


Localisation : essonne sud

Yacht-Paquebot Sphinx (Restauration 1/50°) de amadu Empty
MessageSujet: Re: Yacht-Paquebot Sphinx (Restauration 1/50°) de amadu   Yacht-Paquebot Sphinx (Restauration 1/50°) de amadu EmptyMer 10 Juin 2015, 09:29

Dans cette remise en état, je me suis efforcé de minimisé le bruit de fonctionnement de la propulsion et d' avoir un point de gravité le plus bas possible.

Le sphinx possède une structure supérieur importante, lourde, haute et avec une prise au vent non négligeable.

Yacht-Paquebot Sphinx (Restauration 1/50°) de amadu 2014-013
Revenir en haut Aller en bas
amadu
Matelot
Matelot


Localisation : essonne sud

Yacht-Paquebot Sphinx (Restauration 1/50°) de amadu Empty
MessageSujet: Re: Yacht-Paquebot Sphinx (Restauration 1/50°) de amadu   Yacht-Paquebot Sphinx (Restauration 1/50°) de amadu EmptyMer 10 Juin 2015, 09:35

Les moteurs sont au plus bas dans la coque, et alignés au mieux avec les arbres d'hélices.

Après coup, les arbres sont un peu long !

Les 2 moteurs sont montés sur un tampon de "sikaflex 11 fc" pour absorber les vibrations.


Yacht-Paquebot Sphinx (Restauration 1/50°) de amadu 2014-014



Yacht-Paquebot Sphinx (Restauration 1/50°) de amadu 2014-019


Dernière édition par amadu le Mer 10 Juin 2015, 11:22, édité 1 fois
Revenir en haut Aller en bas
amadu
Matelot
Matelot


Localisation : essonne sud

Yacht-Paquebot Sphinx (Restauration 1/50°) de amadu Empty
MessageSujet: Re: Yacht-Paquebot Sphinx (Restauration 1/50°) de amadu   Yacht-Paquebot Sphinx (Restauration 1/50°) de amadu EmptyMer 10 Juin 2015, 09:47

Et 2 hélices de 45 mm (une droite et une gauche)
et après recherche, rotation en supra-divergent

(Je pense que des 40 mm seraient suffisantes)


Yacht-Paquebot Sphinx (Restauration 1/50°) de amadu 2014-015


Dernière édition par amadu le Mer 10 Juin 2015, 10:57, édité 1 fois
Revenir en haut Aller en bas
amadu
Matelot
Matelot


Localisation : essonne sud

Yacht-Paquebot Sphinx (Restauration 1/50°) de amadu Empty
MessageSujet: Re: Yacht-Paquebot Sphinx (Restauration 1/50°) de amadu   Yacht-Paquebot Sphinx (Restauration 1/50°) de amadu EmptyMer 10 Juin 2015, 09:48

Une fois les moteurs et arbres en place, il faut les alimenter.

Pour les accus, aujourd'hui les Lipos sont au point, pourquoi s'en privé ! léger, petit, forte capacité, toujours chargé, ....

J'ai opté pour 2 lipos 3S 3000maH, c'est à dire 12v. Attention une lipo doit toujours être chargée mais pas trop.
Pour la charge, tout chargeur de lipo évite la surcharge.
Pour la décharge, il ne faut pas descendre en dessous de 3v, mieux 3,3v

Pour les variateurs j'ai pris 2 Navy V30R (qui ne gèrent pas la décharge des lipos)

Les 2 variateurs sont montés sur un radiateur de pentium (PC)

Yacht-Paquebot Sphinx (Restauration 1/50°) de amadu 2014-016


Dernière édition par amadu le Mer 10 Juin 2015, 15:19, édité 2 fois
Revenir en haut Aller en bas
papylolo
Capitaine de Vaisseau
Capitaine de Vaisseau
papylolo

Localisation : Vendée(85)
Navire préféré : embarcations à voiles latines surtout barquette Marseillaise,bateau de travail

Yacht-Paquebot Sphinx (Restauration 1/50°) de amadu Empty
MessageSujet: Re: Yacht-Paquebot Sphinx (Restauration 1/50°) de amadu   Yacht-Paquebot Sphinx (Restauration 1/50°) de amadu EmptyMer 10 Juin 2015, 10:15

Salut amadu
joli début de rénovation
bon courage pour la suite
@mitié Laurent
Revenir en haut Aller en bas
Stephane80
Maître
Maître
Stephane80

Localisation : Banlieue lyonnaise

Yacht-Paquebot Sphinx (Restauration 1/50°) de amadu Empty
MessageSujet: Re: Yacht-Paquebot Sphinx (Restauration 1/50°) de amadu   Yacht-Paquebot Sphinx (Restauration 1/50°) de amadu EmptyMer 10 Juin 2015, 10:34

Bonjour Amadu,

ça fait plaisir d'avoir un 2eme Sphinx sur ce forum !!

Belle restauration, c'est bien d'avoir prévu à l'époque de pouvoir le démonter pour le rendre navigable  ! Wink

( Le mien est statique et non démontable … oui, je sais … je sais … )

A bientôt

Stéphane
Revenir en haut Aller en bas
BROMURE
Vice-Amiral
Vice-Amiral
BROMURE

Localisation : FLERS EN ESCREBIEUX 59128
Navire préféré : Automoteur Freycinet des Forges de Strasbourg

Yacht-Paquebot Sphinx (Restauration 1/50°) de amadu Empty
MessageSujet: Re: Yacht-Paquebot Sphinx (Restauration 1/50°) de amadu   Yacht-Paquebot Sphinx (Restauration 1/50°) de amadu EmptyMer 10 Juin 2015, 11:15

Bien le bonjour

il ne porte pas son age et ta restauration est bien mené c'est du beau travail

concernant tes photos tu peut toutes les mettre dans un même post quand tu publie

_________________
/>
LE BON DIAMETTRE POUR LE PASSAGE DE LA GODILLE ( ENGOUJURE )
DANS LE TABLEAU ARRIERE  C'EST LE DIAMETTRE D'UNE BOUTEILLE DE VIN
( 75 mm )
Revenir en haut Aller en bas
amadu
Matelot
Matelot


Localisation : essonne sud

Yacht-Paquebot Sphinx (Restauration 1/50°) de amadu Empty
MessageSujet: Re: Yacht-Paquebot Sphinx (Restauration 1/50°) de amadu   Yacht-Paquebot Sphinx (Restauration 1/50°) de amadu EmptyMer 10 Juin 2015, 11:19

Les lipos sont bien au fond, pour la stabilité


Yacht-Paquebot Sphinx (Restauration 1/50°) de amadu 2014-017
Revenir en haut Aller en bas
amadu
Matelot
Matelot


Localisation : essonne sud

Yacht-Paquebot Sphinx (Restauration 1/50°) de amadu Empty
MessageSujet: Re: Yacht-Paquebot Sphinx (Restauration 1/50°) de amadu   Yacht-Paquebot Sphinx (Restauration 1/50°) de amadu EmptyMer 10 Juin 2015, 11:20

vue d'ensemble


Yacht-Paquebot Sphinx (Restauration 1/50°) de amadu 2014-018
Revenir en haut Aller en bas
amadu
Matelot
Matelot


Localisation : essonne sud

Yacht-Paquebot Sphinx (Restauration 1/50°) de amadu Empty
MessageSujet: Re: Yacht-Paquebot Sphinx (Restauration 1/50°) de amadu   Yacht-Paquebot Sphinx (Restauration 1/50°) de amadu EmptyMer 10 Juin 2015, 11:39

radio commande ?

Je voulais une 2,4 Ghz, mais dans ce mode je n'ai pas trouvé de RC adapté à un bateau 2 hélices.
J'aurais voulu un manche pour commander mes 2 arbres d'hélices, et pouvoir pivoter sur place (1 hélice en AV, l'autre en AR)

Finalement j'ai pris une RC PTR6A, assez complète, et bien suffisante pour un bateau.

Pour protéger les Lipos d'une trop forte décharge j'ai ajouté 2 modules Beeper qui devraient m'alerter quand 1 élément des lipos atteint 3,3v

Yacht-Paquebot Sphinx (Restauration 1/50°) de amadu 2014-020


à noter,
le lipo réception 2S
le régulateur, limiteur réception
le récepteur RC
l'antenne réception dans le tube vertical, qui se glisse dans la cheminée
le ventilateur de pentium sur le radiateur des variateurs (en fait c'est du luxe !)


Dernière édition par amadu le Mer 10 Juin 2015, 15:21, édité 1 fois
Revenir en haut Aller en bas
amadu
Matelot
Matelot


Localisation : essonne sud

Yacht-Paquebot Sphinx (Restauration 1/50°) de amadu Empty
MessageSujet: Re: Yacht-Paquebot Sphinx (Restauration 1/50°) de amadu   Yacht-Paquebot Sphinx (Restauration 1/50°) de amadu EmptyMer 10 Juin 2015, 11:42

une vue de la poupe avec le servo du gouvernail

Yacht-Paquebot Sphinx (Restauration 1/50°) de amadu 2014-021
Revenir en haut Aller en bas
Marcalfred
Second Maître
Second Maître
Marcalfred

Localisation : suisse à Travers (Neuchâtel)
Navire préféré : toujours celui en cours

Yacht-Paquebot Sphinx (Restauration 1/50°) de amadu Empty
MessageSujet: Re: Yacht-Paquebot Sphinx (Restauration 1/50°) de amadu   Yacht-Paquebot Sphinx (Restauration 1/50°) de amadu EmptyMer 10 Juin 2015, 11:46

Vivement la mise à l'eau, superbe travail!

_________________
Amicales salutations,

Revenir en haut Aller en bas
amadu
Matelot
Matelot


Localisation : essonne sud

Yacht-Paquebot Sphinx (Restauration 1/50°) de amadu Empty
MessageSujet: Re: Yacht-Paquebot Sphinx (Restauration 1/50°) de amadu   Yacht-Paquebot Sphinx (Restauration 1/50°) de amadu EmptyMer 10 Juin 2015, 11:53

Lest

avec tout cela, le canot n'est pas assez enfoncé sur l'eau, j'ai donc ajouté des lests

à l'arriere

Yacht-Paquebot Sphinx (Restauration 1/50°) de amadu Lest_s10



et à l'avant


Yacht-Paquebot Sphinx (Restauration 1/50°) de amadu Lest_s11


et pour la sécurité, les interrupteurs sont la pour isoler chaque fonction de la propulsion
1 inter pour chaque circuit puissance Lipo
1 inter pour chaque limiteur de décharge Lipo
1 libre


Dernière édition par amadu le Mer 10 Juin 2015, 12:22, édité 1 fois
Revenir en haut Aller en bas
amadu
Matelot
Matelot


Localisation : essonne sud

Yacht-Paquebot Sphinx (Restauration 1/50°) de amadu Empty
MessageSujet: Re: Yacht-Paquebot Sphinx (Restauration 1/50°) de amadu   Yacht-Paquebot Sphinx (Restauration 1/50°) de amadu EmptyMer 10 Juin 2015, 11:55

la mise à l'eau (bientot)

Yacht-Paquebot Sphinx (Restauration 1/50°) de amadu Soncha14
Revenir en haut Aller en bas
amadu
Matelot
Matelot


Localisation : essonne sud

Yacht-Paquebot Sphinx (Restauration 1/50°) de amadu Empty
MessageSujet: Re: Yacht-Paquebot Sphinx (Restauration 1/50°) de amadu   Yacht-Paquebot Sphinx (Restauration 1/50°) de amadu EmptyMer 10 Juin 2015, 12:00

vraiment dans l'eau

Yacht-Paquebot Sphinx (Restauration 1/50°) de amadu Soncha15

Yacht-Paquebot Sphinx (Restauration 1/50°) de amadu Soncha16

Yacht-Paquebot Sphinx (Restauration 1/50°) de amadu Soncha17
Revenir en haut Aller en bas
amadu
Matelot
Matelot


Localisation : essonne sud

Yacht-Paquebot Sphinx (Restauration 1/50°) de amadu Empty
MessageSujet: Re: Yacht-Paquebot Sphinx (Restauration 1/50°) de amadu   Yacht-Paquebot Sphinx (Restauration 1/50°) de amadu EmptyMer 10 Juin 2015, 12:04

pas assez de poids sur l'avant

Yacht-Paquebot Sphinx (Restauration 1/50°) de amadu Soncha18


Yacht-Paquebot Sphinx (Restauration 1/50°) de amadu Soncha19


Yacht-Paquebot Sphinx (Restauration 1/50°) de amadu Soncha20
Revenir en haut Aller en bas
amadu
Matelot
Matelot


Localisation : essonne sud

Yacht-Paquebot Sphinx (Restauration 1/50°) de amadu Empty
MessageSujet: Re: Yacht-Paquebot Sphinx (Restauration 1/50°) de amadu   Yacht-Paquebot Sphinx (Restauration 1/50°) de amadu EmptyMer 10 Juin 2015, 12:10

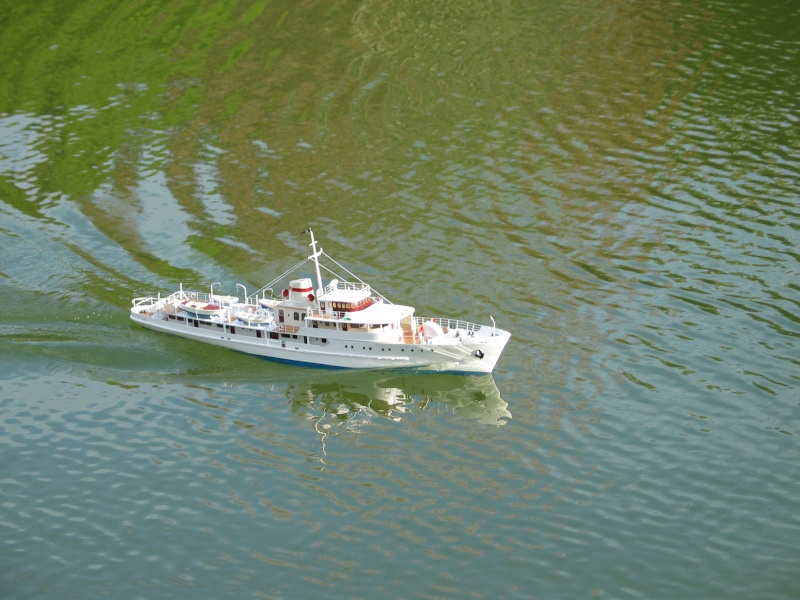

à ce jour, avec plus de lest sur l'avant


Yacht-Paquebot Sphinx (Restauration 1/50°) de amadu Soncha21


Yacht-Paquebot Sphinx (Restauration 1/50°) de amadu Lest_s12

Le premier lest est à 800 gr
puis 550
et 470 gr à l'arriere
Revenir en haut Aller en bas
Stephane80
Maître
Maître
Stephane80

Localisation : Banlieue lyonnaise

Yacht-Paquebot Sphinx (Restauration 1/50°) de amadu Empty
MessageSujet: Re: Yacht-Paquebot Sphinx (Restauration 1/50°) de amadu   Yacht-Paquebot Sphinx (Restauration 1/50°) de amadu EmptyMer 10 Juin 2015, 12:21

Vraiment très beau Amadu ! Bravo !

J'ai l'impression qu'il manque encore un peu de lest en particulier à la proue.
A bientôt
Stéphane
Revenir en haut Aller en bas
Stephane80
Maître
Maître
Stephane80

Localisation : Banlieue lyonnaise

Yacht-Paquebot Sphinx (Restauration 1/50°) de amadu Empty
MessageSujet: Re: Yacht-Paquebot Sphinx (Restauration 1/50°) de amadu   Yacht-Paquebot Sphinx (Restauration 1/50°) de amadu EmptyMer 10 Juin 2015, 12:23

Ah ! désolé, je n'avais pas vu cette dernière photo ! Maintenant il semble bien équilibré en effet ! Wink
Revenir en haut Aller en bas
OVL
Maître principal
Maître principal
OVL

Localisation : Grimbergen, Belgique
Navire préféré : Happy Hunter

Yacht-Paquebot Sphinx (Restauration 1/50°) de amadu Empty
MessageSujet: Re: Yacht-Paquebot Sphinx (Restauration 1/50°) de amadu   Yacht-Paquebot Sphinx (Restauration 1/50°) de amadu EmptyMer 10 Juin 2015, 12:29

Magnifique résultat !!!!
à quand la petite vidèo ???

Stéphane, cela ne te donne pas envie de mettre ton navire à l'eau ?? Embarassed Razz

_________________
Les détails font la différence !!!! cyclops  cyclops

a bientôt,

Olav
Revenir en haut Aller en bas
Stephane80
Maître
Maître
Stephane80

Localisation : Banlieue lyonnaise

Yacht-Paquebot Sphinx (Restauration 1/50°) de amadu Empty
MessageSujet: Re: Yacht-Paquebot Sphinx (Restauration 1/50°) de amadu   Yacht-Paquebot Sphinx (Restauration 1/50°) de amadu EmptyMer 10 Juin 2015, 12:53

Ah … Olav … tu es taquin toi !   Wink   il n'est pas construit pour … Embarassed Very Happy
Revenir en haut Aller en bas

Yacht-Paquebot Sphinx (Restauration 1/50°) de amadu
Revenir en haut
Page 1 sur 2Aller à la page : 1, 2  Suivant

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
La Royale Modélisme :: Modèles achevés MARINE CIVILE :: Liners & Marine marchande-
Sauter vers:
