 Construction LA FLORE au 1/84° de Constructo

Aller en bas
Aller à la page : Précédent  1, 2, 3, 4, 5, 6, 7, 8, 9  Suivant
AuteurMessage
Miel
Amiral
Amiral
Miel

Localisation : BRIERE
Navire préféré : LA COURONNE LE SUPERBE ORENOQUE LE RENARD LE PEREGRINE GALLEY LE KING DU MISSISSIPI LE HELDER FIRE-BOAT VEDETTE LANCE TORPILLE LE CYGNE LE REQUIN BATEAU-JOUET

Construction LA FLORE au 1/84° de Constructo  - Page 5 Empty
MessageSujet: Re: Construction LA FLORE au 1/84° de Constructo    Construction LA FLORE au 1/84° de Constructo  - Page 5 EmptySam 10 Oct 2015 - 10:25

Daniel the pirate a écrit:
Perso, je pencherais pour la deuxième.

Démat

+1
sunny

_________________
Construction LA FLORE au 1/84° de Constructo  - Page 5 96713112
Revenir en haut Aller en bas
Ronan
Quartier-maître de première classe
Quartier-maître de première classe


Localisation : Besançon
Navire préféré : HMS Victory

Construction LA FLORE au 1/84° de Constructo  - Page 5 Empty
MessageSujet: Re: Construction LA FLORE au 1/84° de Constructo    Construction LA FLORE au 1/84° de Constructo  - Page 5 EmptySam 10 Oct 2015 - 10:31

Et du coups, la question qui en découle, c'est comment choisir l'écartement approprié pour la pose de cette bordé ? Est-ce que l'on se base sur les calculs effectués pour le brochetage ou pas ?

Merci,
Ronan
Revenir en haut Aller en bas
Miel
Amiral
Amiral
Miel

Localisation : BRIERE
Navire préféré : LA COURONNE LE SUPERBE ORENOQUE LE RENARD LE PEREGRINE GALLEY LE KING DU MISSISSIPI LE HELDER FIRE-BOAT VEDETTE LANCE TORPILLE LE CYGNE LE REQUIN BATEAU-JOUET

Construction LA FLORE au 1/84° de Constructo  - Page 5 Empty
MessageSujet: Re: Construction LA FLORE au 1/84° de Constructo    Construction LA FLORE au 1/84° de Constructo  - Page 5 EmptySam 10 Oct 2015 - 10:46

Construction LA FLORE au 1/84° de Constructo  - Page 5 Img_2012 sunny

_________________
Construction LA FLORE au 1/84° de Constructo  - Page 5 96713112
Revenir en haut Aller en bas
Ronan
Quartier-maître de première classe
Quartier-maître de première classe


Localisation : Besançon
Navire préféré : HMS Victory

Construction LA FLORE au 1/84° de Constructo  - Page 5 Empty
MessageSujet: Re: Construction LA FLORE au 1/84° de Constructo    Construction LA FLORE au 1/84° de Constructo  - Page 5 EmptyDim 11 Oct 2015 - 20:00

Pour Daniel: le kit donne des bordés pour éventuellement faire une coque en double bordé, mais les bordés font 0,5mm de large et sont très fragiles, à l'image des 2 photos ci-dessous. J'ai donc choisi de partir en un seul bordage pour éviter que cela se complique avec la pose du 2nd bordage.

Construction LA FLORE au 1/84° de Constructo  - Page 5 Img_2046

Construction LA FLORE au 1/84° de Constructo  - Page 5 Img_2047

J'ai suivi le conseil de miel et avec les morceaux de bordés, j'ai ajouté des renforts à l'intérieur de la coque aux endroits où je crains d'affaiblir le bordage en ponçant. Cela devrait permettre de renforcer localement le bordage aux endroits où les bordés risquent de présenter une faible épaisseur après le ponçage.

Construction LA FLORE au 1/84° de Constructo  - Page 5 Img_2048
Revenir en haut Aller en bas
Daniel the pirate
Maistrancier
Maistrancier
Daniel the pirate

Localisation : Angoulins ( La rochelle)
Navire préféré : Voiliers anciens

Construction LA FLORE au 1/84° de Constructo  - Page 5 Empty
MessageSujet: Re: Construction LA FLORE au 1/84° de Constructo    Construction LA FLORE au 1/84° de Constructo  - Page 5 EmptyDim 11 Oct 2015 - 20:11

Pas bête le coup des renforts, mais pour l'épaisseur des doubles bordés c'est normal, les miens sur l'Us constellation sont pareils, mais je t'en dirait plus quand j'y serais.

_________________
Amitiés, Daniel

Tout corps humain plongé dans l'eau peut être considéré comme étant noyé si il ne fait plus de bulle au bout de 5 minutes. ( Pierre Dac )
Revenir en haut Aller en bas
Ronan
Quartier-maître de première classe
Quartier-maître de première classe


Localisation : Besançon
Navire préféré : HMS Victory

Construction LA FLORE au 1/84° de Constructo  - Page 5 Empty
MessageSujet: Re: Construction LA FLORE au 1/84° de Constructo    Construction LA FLORE au 1/84° de Constructo  - Page 5 EmptyDim 11 Oct 2015 - 20:20

Oui, mais avec des bordés aussi fines, je trouve que c'est encore plus délicat à poser pour un double bordage plutôt qu'un simple avec des bordés plus épaisses. C'est mon avis, mais 0,5mm de large ne te laisse aucun droit à l'erreur dans la découpe et la pose de ces bordés.

Ronan

Revenir en haut Aller en bas
Daniel the pirate
Maistrancier
Maistrancier
Daniel the pirate

Localisation : Angoulins ( La rochelle)
Navire préféré : Voiliers anciens

Construction LA FLORE au 1/84° de Constructo  - Page 5 Empty
MessageSujet: Re: Construction LA FLORE au 1/84° de Constructo    Construction LA FLORE au 1/84° de Constructo  - Page 5 EmptyDim 11 Oct 2015 - 20:39

C'est sur que cela demande de la précision, mais c'est ça qui est intéressant.

_________________
Amitiés, Daniel

Tout corps humain plongé dans l'eau peut être considéré comme étant noyé si il ne fait plus de bulle au bout de 5 minutes. ( Pierre Dac )
Revenir en haut Aller en bas
Ronan
Quartier-maître de première classe
Quartier-maître de première classe


Localisation : Besançon
Navire préféré : HMS Victory

Construction LA FLORE au 1/84° de Constructo  - Page 5 Empty
MessageSujet: Re: Construction LA FLORE au 1/84° de Constructo    Construction LA FLORE au 1/84° de Constructo  - Page 5 EmptyDim 11 Oct 2015 - 22:10

Oui c'est sur, tu as raison, mais il ne faut pas pour autant se compliquer la vie et qu'il n'y ai pas forcément d'amélioration sur le rendu final.

L'autre point délicat, que j'ai oublié, c'est le ponçage des bordés d'épaisseur 0,5mm, il y a quand même un gros risque de passer au travers.

Ronan
Revenir en haut Aller en bas
Miel
Amiral
Amiral
Miel

Localisation : BRIERE
Navire préféré : LA COURONNE LE SUPERBE ORENOQUE LE RENARD LE PEREGRINE GALLEY LE KING DU MISSISSIPI LE HELDER FIRE-BOAT VEDETTE LANCE TORPILLE LE CYGNE LE REQUIN BATEAU-JOUET

Construction LA FLORE au 1/84° de Constructo  - Page 5 Empty
MessageSujet: Re: Construction LA FLORE au 1/84° de Constructo    Construction LA FLORE au 1/84° de Constructo  - Page 5 EmptyLun 12 Oct 2015 - 16:02

Ronan a écrit:
Oui c'est sur, tu as raison, mais il ne faut pas pour autant se compliquer la vie et qu'il n'y ai pas forcément d'amélioration sur le rendu final.

L'autre point délicat, que j'ai oublié, c'est le ponçage des bordés d'épaisseur 0,5mm, il y a quand même un gros risque de passer au travers.

Ronan

Démat
C'est pour cette raison que le premier bordage doit être tip top
sunny

_________________
Construction LA FLORE au 1/84° de Constructo  - Page 5 96713112
Revenir en haut Aller en bas
Ronan
Quartier-maître de première classe
Quartier-maître de première classe


Localisation : Besançon
Navire préféré : HMS Victory

Construction LA FLORE au 1/84° de Constructo  - Page 5 Empty
MessageSujet: Re: Construction LA FLORE au 1/84° de Constructo    Construction LA FLORE au 1/84° de Constructo  - Page 5 EmptySam 17 Oct 2015 - 17:05

Bonjour à tous,

Avant de continuer le montage de la coque, je me pose des questions.

Tout d'abord, pour illustrer la question à venir, une photo:
Construction LA FLORE au 1/84° de Constructo  - Page 5 Questi10

Pour la pose des virures en sifflet, je n'ai pas tant de marge que ça. Mon maître couple mesure 7cm, ce qui correspond à 14 bordés de 0,5mm de largeur. Les couples à l'arrière mesurent:
couple 9: 6,8 cm -> 14 bordés comme MC
couple 10: 6,9 cm -> 14 bordés comme M
couple 11: 7,4 cm
couple 12: 8,8 cm

Du coup, il reste de la place pour les virures en sifflet seulement sur les couples 11 et 12 !
(C'est quand même étrange que les développés des couples 9 et 10 soient plus faibles que le MC)

Et si mes calculs sont bon, il me reste de la place pour mettre 3,6 virures en sifflet sur le couple 12, qu'il faudra brocheter aussi.

Autre question: dois-je continuer mon bordage côté quille ou de l'autre côté ?

Merci,
Ronan
Revenir en haut Aller en bas
Miel
Amiral
Amiral
Miel

Localisation : BRIERE
Navire préféré : LA COURONNE LE SUPERBE ORENOQUE LE RENARD LE PEREGRINE GALLEY LE KING DU MISSISSIPI LE HELDER FIRE-BOAT VEDETTE LANCE TORPILLE LE CYGNE LE REQUIN BATEAU-JOUET

Construction LA FLORE au 1/84° de Constructo  - Page 5 Empty
MessageSujet: Re: Construction LA FLORE au 1/84° de Constructo    Construction LA FLORE au 1/84° de Constructo  - Page 5 EmptySam 17 Oct 2015 - 20:12

Démat

Continues  coté quille avec des virures entières à la poupe et diminuées à la proue  et jusqu'à la rencontre du dernier couple Ensuite reprends tes mesures pour le brochetage  sunny

_________________
Construction LA FLORE au 1/84° de Constructo  - Page 5 96713112
Revenir en haut Aller en bas
Ronan
Quartier-maître de première classe
Quartier-maître de première classe


Localisation : Besançon
Navire préféré : HMS Victory

Construction LA FLORE au 1/84° de Constructo  - Page 5 Empty
MessageSujet: Re: Construction LA FLORE au 1/84° de Constructo    Construction LA FLORE au 1/84° de Constructo  - Page 5 EmptyDim 18 Oct 2015 - 13:22

Bon, si j'ai bien compris, je continue la pose des bordés jusqu'au couple 12, illustré en rouge sur l'image suivante et ensuite je refais les calculs pour le brochetage pour terminer le bordage.
Construction LA FLORE au 1/84° de Constructo  - Page 5 Sans_t10

Selon mes calculs, il faut que je place 4 virures en sifflet et par rapport au développé du dernier couple, ces dernières doivent avoir une largeur de 4,5 mm au niveau de l'étambot.
Revenir en haut Aller en bas
Ronan
Quartier-maître de première classe
Quartier-maître de première classe


Localisation : Besançon
Navire préféré : HMS Victory

Construction LA FLORE au 1/84° de Constructo  - Page 5 Empty
MessageSujet: Re: Construction LA FLORE au 1/84° de Constructo    Construction LA FLORE au 1/84° de Constructo  - Page 5 EmptyLun 19 Oct 2015 - 21:38

Mince, je viens juste de comprendre ton message miel ! Je n'avais pas tilté avant.

Je comprends beaucoup mieux maintenant !

Juste une dernière question: comme tu m'as montré en début de cette page, miel, toutes les virures en sifflet doivent avoir leur largeur entière au niveau de l'étambot ?
Revenir en haut Aller en bas
Miel
Amiral
Amiral
Miel

Localisation : BRIERE
Navire préféré : LA COURONNE LE SUPERBE ORENOQUE LE RENARD LE PEREGRINE GALLEY LE KING DU MISSISSIPI LE HELDER FIRE-BOAT VEDETTE LANCE TORPILLE LE CYGNE LE REQUIN BATEAU-JOUET

Construction LA FLORE au 1/84° de Constructo  - Page 5 Empty
MessageSujet: Re: Construction LA FLORE au 1/84° de Constructo    Construction LA FLORE au 1/84° de Constructo  - Page 5 EmptyMar 20 Oct 2015 - 9:44

Ronan a écrit:
Mince, je viens juste de comprendre ton message miel ! Je n'avais pas tilté avant.

Je comprends beaucoup mieux maintenant !

Juste une dernière question: comme tu m'as montré en début de cette page, miel, toutes les virures en sifflet doivent avoir leur largeur entière au niveau de l'étambot ?


Démat
Ce n'est pas obligatoire
sunny

_________________
Construction LA FLORE au 1/84° de Constructo  - Page 5 96713112
Revenir en haut Aller en bas
Ronan
Quartier-maître de première classe
Quartier-maître de première classe


Localisation : Besançon
Navire préféré : HMS Victory

Construction LA FLORE au 1/84° de Constructo  - Page 5 Empty
MessageSujet: Re: Construction LA FLORE au 1/84° de Constructo    Construction LA FLORE au 1/84° de Constructo  - Page 5 EmptyLun 26 Oct 2015 - 21:39

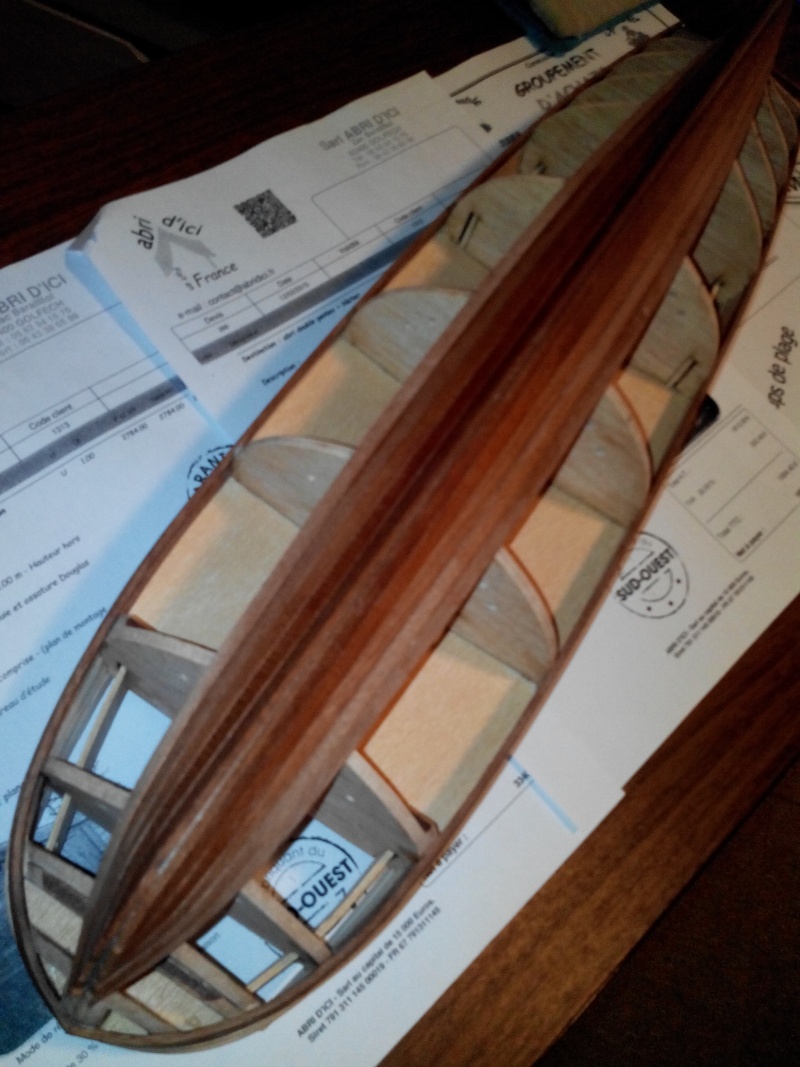

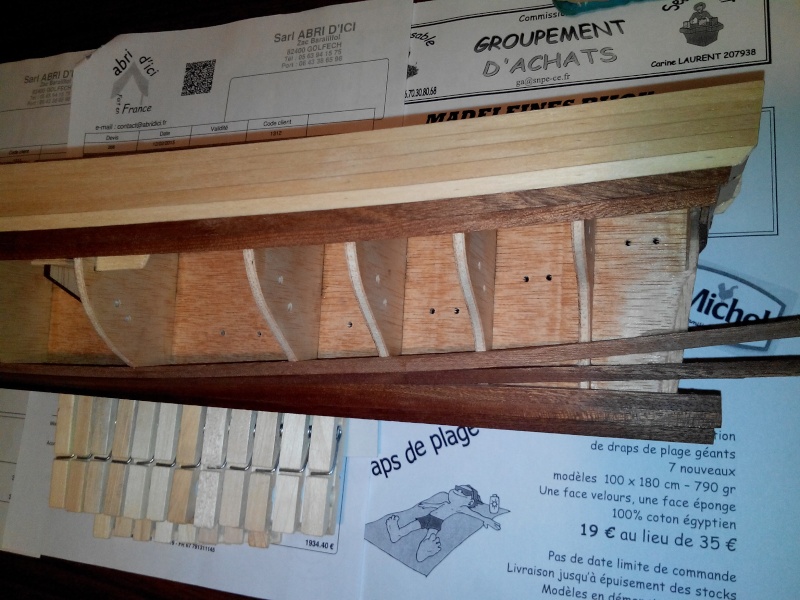

Et la suite, avec la pose de 2 bordés supplémentaires du côté de la quille !

Construction LA FLORE au 1/84° de Constructo  - Page 5 Img_2050

Construction LA FLORE au 1/84° de Constructo  - Page 5 Img_2051

Construction LA FLORE au 1/84° de Constructo  - Page 5 Img_2052

Construction LA FLORE au 1/84° de Constructo  - Page 5 Img_2053

Je confirme que le bois fournis pour les bordés est très fragile, le kit précise que c'est du Sapelly. J'ai eu un autre cas de casse de bordé, mais heureusement c'était sur la partie en surplus, donc j'ai quand même pu la poser puisque que la cassure est dans la partie qui dégage.

J'ai également pu remarquer que le trempage des bordés 1h ou 2h ne suffit pas. Je vais donc pour les prochaines laisser tremper au moins une nuit !

La prochaine étape, c'est la pose de 2 bordés supplémentaires côté quille, avant de reprendre de l'autre côté !
Revenir en haut Aller en bas
Miel
Amiral
Amiral
Miel

Localisation : BRIERE
Navire préféré : LA COURONNE LE SUPERBE ORENOQUE LE RENARD LE PEREGRINE GALLEY LE KING DU MISSISSIPI LE HELDER FIRE-BOAT VEDETTE LANCE TORPILLE LE CYGNE LE REQUIN BATEAU-JOUET

Construction LA FLORE au 1/84° de Constructo  - Page 5 Empty
MessageSujet: Re: Construction LA FLORE au 1/84° de Constructo    Construction LA FLORE au 1/84° de Constructo  - Page 5 EmptyMar 27 Oct 2015 - 10:04

Ronan a écrit:


J'ai également pu remarquer que le trempage des bordés 1h ou 2h ne suffit pas. Je vais donc pour les prochaines laisser tremper au moins une nuit !


Démat
Tu peux laisser tes lattes trempées dans l'alcool à brûler plusieurs jours sans problème
sunny

_________________
Construction LA FLORE au 1/84° de Constructo  - Page 5 96713112
Revenir en haut Aller en bas
Ronan
Quartier-maître de première classe
Quartier-maître de première classe


Localisation : Besançon
Navire préféré : HMS Victory

Construction LA FLORE au 1/84° de Constructo  - Page 5 Empty
MessageSujet: Re: Construction LA FLORE au 1/84° de Constructo    Construction LA FLORE au 1/84° de Constructo  - Page 5 EmptyLun 2 Nov 2015 - 22:00

Suite à des petits problèmes de casse de bordés au moment du cintrage, savez-vous où peut-on retrouver des lattes en Sapelli de dimensions 2mm x 5mm x 600mm ?

Merci d'avance pour votre aide,
Ronan
Revenir en haut Aller en bas
Ronan
Quartier-maître de première classe
Quartier-maître de première classe


Localisation : Besançon
Navire préféré : HMS Victory

Construction LA FLORE au 1/84° de Constructo  - Page 5 Empty
MessageSujet: Re: Construction LA FLORE au 1/84° de Constructo    Construction LA FLORE au 1/84° de Constructo  - Page 5 EmptyDim 22 Nov 2015 - 19:18

Voilà la suite, ça avance tout doucement avec la pose de 2 bordés tous les week-ends ou tous les 2 week-ends.

Photos:
Construction LA FLORE au 1/84° de Constructo  - Page 5 Img_2010

Construction LA FLORE au 1/84° de Constructo  - Page 5 Img_2016

Construction LA FLORE au 1/84° de Constructo  - Page 5 Img_2011

Construction LA FLORE au 1/84° de Constructo  - Page 5 Img_2012

Construction LA FLORE au 1/84° de Constructo  - Page 5 Img_2013

Construction LA FLORE au 1/84° de Constructo  - Page 5 Img_2014

Je vais maintenant reprendre la pose des bordés du côté pont et avant tout, refaire le calcul pour le borchetage de mes bordés.

On verra comment ça se passe pour la suite !
Ronan
Revenir en haut Aller en bas
Miel
Amiral
Amiral
Miel

Localisation : BRIERE
Navire préféré : LA COURONNE LE SUPERBE ORENOQUE LE RENARD LE PEREGRINE GALLEY LE KING DU MISSISSIPI LE HELDER FIRE-BOAT VEDETTE LANCE TORPILLE LE CYGNE LE REQUIN BATEAU-JOUET

Construction LA FLORE au 1/84° de Constructo  - Page 5 Empty
MessageSujet: Re: Construction LA FLORE au 1/84° de Constructo    Construction LA FLORE au 1/84° de Constructo  - Page 5 EmptyDim 22 Nov 2015 - 19:44

démat

Cela se présente bien!! Bonne suite sunny

_________________
Construction LA FLORE au 1/84° de Constructo  - Page 5 96713112
Revenir en haut Aller en bas
Daniel the pirate
Maistrancier
Maistrancier
Daniel the pirate

Localisation : Angoulins ( La rochelle)
Navire préféré : Voiliers anciens

Construction LA FLORE au 1/84° de Constructo  - Page 5 Empty
MessageSujet: Re: Construction LA FLORE au 1/84° de Constructo    Construction LA FLORE au 1/84° de Constructo  - Page 5 EmptyDim 22 Nov 2015 - 21:07

Qui va piano va sano Construction LA FLORE au 1/84° de Constructo  - Page 5 Lol

_________________
Amitiés, Daniel

Tout corps humain plongé dans l'eau peut être considéré comme étant noyé si il ne fait plus de bulle au bout de 5 minutes. ( Pierre Dac )
Revenir en haut Aller en bas
Pégase XX
Maître principal
Maître principal
Pégase XX

Localisation : Charente
Navire préféré : Vaisseaux en bois XVII et XVIII ème

Construction LA FLORE au 1/84° de Constructo  - Page 5 Empty
MessageSujet: Re: Construction LA FLORE au 1/84° de Constructo    Construction LA FLORE au 1/84° de Constructo  - Page 5 EmptyMar 24 Nov 2015 - 17:15

cheers cheers cheers

_________________
Il existe deux choses infinies : l'univers et la bêtise humaine, et encore, pour l'univers, on n'en est pas sûr ... (Albert Einstein )

Amicalement, Wink
XX
Revenir en haut Aller en bas
Ronan
Quartier-maître de première classe
Quartier-maître de première classe


Localisation : Besançon
Navire préféré : HMS Victory

Construction LA FLORE au 1/84° de Constructo  - Page 5 Empty
MessageSujet: Re: Construction LA FLORE au 1/84° de Constructo    Construction LA FLORE au 1/84° de Constructo  - Page 5 EmptyDim 13 Déc 2015 - 14:11

La suite pour ceux qui suivent ce montage !

Une bordée de plus de posée pour continuer la coque. Il en reste encore 8 à poser de chaque côté !

Photos:
Construction LA FLORE au 1/84° de Constructo  - Page 5 Img_2019

Construction LA FLORE au 1/84° de Constructo  - Page 5 Img_2018

Construction LA FLORE au 1/84° de Constructo  - Page 5 Img_2017
Revenir en haut Aller en bas
Miel
Amiral
Amiral
Miel

Localisation : BRIERE
Navire préféré : LA COURONNE LE SUPERBE ORENOQUE LE RENARD LE PEREGRINE GALLEY LE KING DU MISSISSIPI LE HELDER FIRE-BOAT VEDETTE LANCE TORPILLE LE CYGNE LE REQUIN BATEAU-JOUET

Construction LA FLORE au 1/84° de Constructo  - Page 5 Empty
MessageSujet: Re: Construction LA FLORE au 1/84° de Constructo    Construction LA FLORE au 1/84° de Constructo  - Page 5 EmptyDim 13 Déc 2015 - 15:23

démat
Il va être temps de penser au brochetage des virures Bonne suite sunny

_________________
Construction LA FLORE au 1/84° de Constructo  - Page 5 96713112
Revenir en haut Aller en bas
papylolo
Vice-Amiral
Vice-Amiral
papylolo

Localisation : Vendée(85)
Navire préféré : embarcations à voiles latines surtout barquette Marseillaise,bateau de travail

Construction LA FLORE au 1/84° de Constructo  - Page 5 Empty
MessageSujet: Re: Construction LA FLORE au 1/84° de Constructo    Construction LA FLORE au 1/84° de Constructo  - Page 5 EmptyDim 13 Déc 2015 - 15:26

Salut Ronan
bon début
ah ce sacré brochetage qui se profile à l'horizon bon courage pour la suite du montage
@mitié Laurent

_________________
Construction LA FLORE au 1/84° de Constructo  - Page 5 85_ven10 Construction LA FLORE au 1/84° de Constructo  - Page 5 Chouan11
Revenir en haut Aller en bas
Ronan
Quartier-maître de première classe
Quartier-maître de première classe


Localisation : Besançon
Navire préféré : HMS Victory

Construction LA FLORE au 1/84° de Constructo  - Page 5 Empty
MessageSujet: Re: Construction LA FLORE au 1/84° de Constructo    Construction LA FLORE au 1/84° de Constructo  - Page 5 EmptyDim 13 Déc 2015 - 15:36

Merci pour vos encouragements !

Ca ne se voit peut être pas sur les photos, mais les virures sont brochetées et sont également poncées sur les tranches pour un effet trapèze afin de les ajuster entre-elles.

Je suis d'accord que l'effet escalier est bizarre, ça fait quelque temps que je me pose cette question mais je ne sais pas d'où ça vient et comment corriger ça !

Ronan
Revenir en haut Aller en bas

Construction LA FLORE au 1/84° de Constructo
Revenir en haut
Page 5 sur 9Aller à la page : Précédent  1, 2, 3, 4, 5, 6, 7, 8, 9  Suivant

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
La Royale Modélisme :: CHANTIERS NAVALS :: ARSENAL GREEMENTS-
Sauter vers:
