Richelieu au 1/100

Fabuleux ! C'est un chantier très technique. Super idée les trappe avec verrouillage magnétique !

Bonjour a tous

Encore une petite avancée avant d'aller au boulot











Amitiés
Eric

Bonsoir a tous

Petites avancées

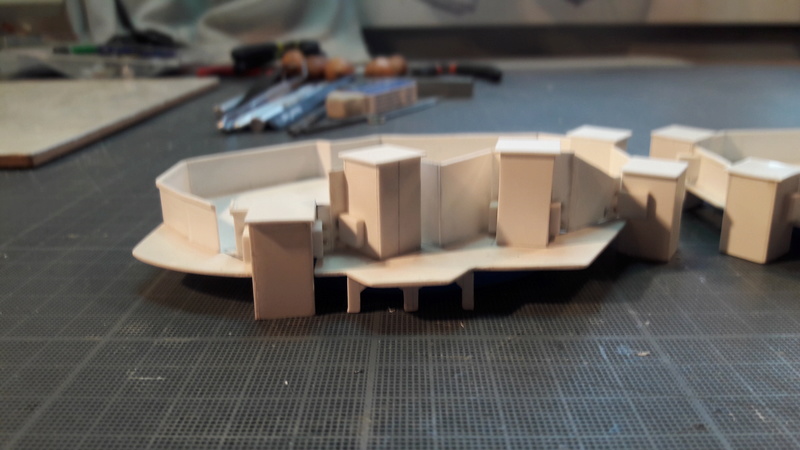

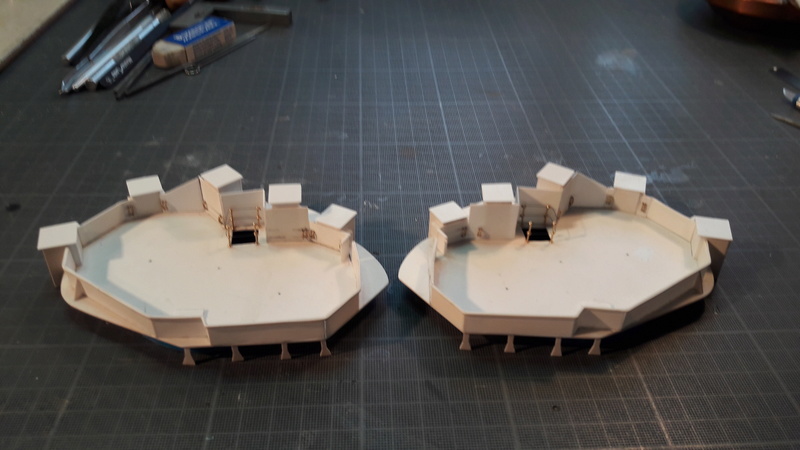

les deux baignoires latérales ou il y a les deux tourelles de 100mm sont terminer mis a part la peinture qui sera faite au dernier moment.
Cela ma pris du temps car il y a beaucoup de découpe et rien n'est droit

Alors place aux photos













Voilà pour le moment

PS: Serge j'espère que tu n'a pas oublier la porte d'accés sur les baignoires?

je t'embête mon ami

Amitiés
Eric

Bonsoir a tous

une petite avancée qui ma pris énormément de temps,c'est à dire l'installation des 6 feux de navigation ( 3 rouges et 3 vertes ),c'est ampoules fonctionnent aussi bien en 6V qu'en 12V grace à une résistance mise en série sur la patte positive.
sur le haut du chateau avant les 2 leds (vertes ou rouges) sont montées en parallèle avec une seule résistance,et les 2 plus bas il y a une résistance pour chaque.
après j'ai fait les essais pour les projos de la cheminée et punaise ça éclaire un max


place auxphotos

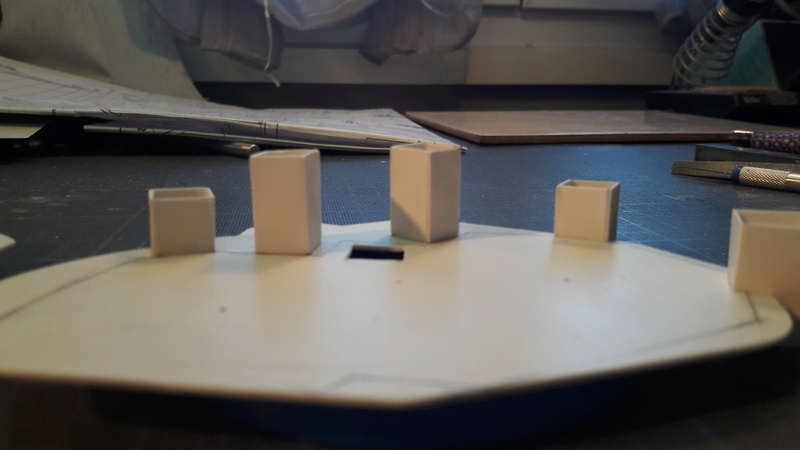

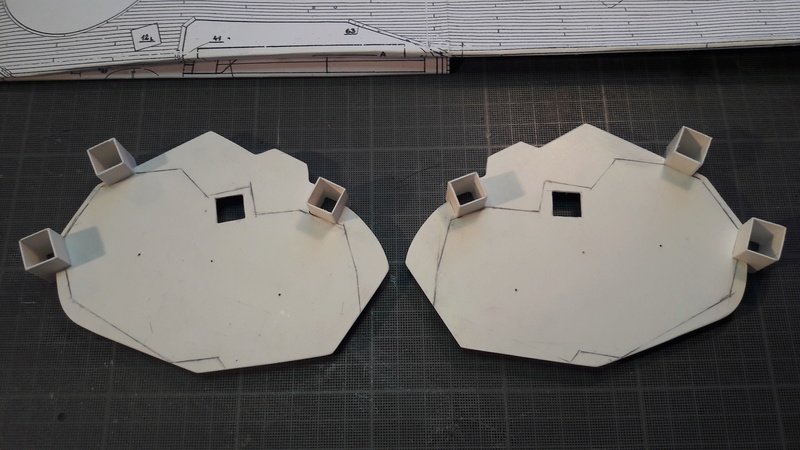

la derniere il s'agit des plateformes des tourelles de 100mm misent en peinture pour voir l'effet




pour les photos,elles sont prise sans flash pour voir les effets de lumiere



Amitiés
Eric

pas mal l'eclairage !
y a quand meme des sacre avantage d'avoir des led miniature maintenant !!!
++

Ouah Tac,
cela fait bien 3 semaines que je ne suis pas venu, et là, ton travail déchire! Et si, j'ai mis la porte, mais la mienne est fermée. J'ai la même erreur que toi sur l'orientation de l'escalier, et j'ai laissé tel quel, vu que vous saurez à tout casser 5 zozos sur 65 Millions d'habitants à le voir. Tes Leds rendent super bien, une fois de plus, je n'avais pas (encore?) fait les feux du bas de la tour avant. Très sérieusement, ce niveau de détails me scotche (ainsi que la qualité de ton travail, mais je ne fais que me répéter).
Bubule, c'est vrai que l'idée des aimants est géniale. Dans mon métier, on appelle cela "penser hors de la boite" ou "thinking out of the box" qui fait plus cool pour le CV d'Eric!
Un régal vraiment. On en redemande!

Amitiés

Serge

Merci "TIC" pour ton commentaire mais le tien vaut le mien et en plus il navigue alors que le mien est encore en cale sèche

Amitiés
Eric

Bonsoir
aujourd'hui je me suis attaquer a la mature de la cheminée et suis bien content quelle soit terminée

place aux photos














et comme d'habitude je crois bien que les photos sont couchées
Désoler pour les torticolis a venir

Amitiés
Eric

Merci mon Lolo

Amitiés
Eric

Très chouette Tac.
au moins, au contraire de moi, tu as des plans pour le mât. Moi, sur ma version je n'avais que des photos flou et lointaines de ce même mât et sa cabine de raio-goniométrie en 43.
Dis moi, tu as pris un crayon comme base de ton mât?

a+

S.

Bonjour a toi Tic

oui c'est sur les plans contrairement a toi.
Non ce n'est pas un crayon mais de la tige bois au bon diamêtre mais c'est clair je n'avais pas penser a ça.

Amitiés
Eric

Salut Papi

As tu prévu la rotation du radar

Amitiés  Jean Michel

Bonjour Jean-Michel

Non il sera fixe car beaucoup trop de contrainte pour la mise en oeuvre.le squelette de la cheminée ne me laisse pas le choix que de le laisser fixe.
Mais merci pour ta remarque

Amitiés
Eric

Re Eric

Mauvaise réponse ....

https://www.youtube.com/watch?v=hQwy4OtX4Pk

sur mon Jean Bart

Amitiés   Jean Michel

legrand a écrit:

Re Eric

Mauvaise réponse ....

https://www.youtube.com/watch?v=hQwy4OtX4Pk

sur mon Jean Bart

Amitiés   Jean Michel

Sauf erreur de ma part, cette antenne n'ai pas une une antenne radar, mais une antenne de radio gonio montée à Brooklyn. Si elle tourne c'est à la manivelle... elle est bien différente de l'antenne (radar celle la) du JB. C'est pourquoi, sur les photos du Rich elle pointe toujours dans la même direction, à 0 Deg.

a+

Serge

très beau mat Eric et comme pour le vrai il sert de pivot a la tourelle du télépointeur.
et non serge ce n'est pas une antenne gonio mais l'antenne de la veille aérienne SA2
bonne continuation Eric
cheers
Nicolas

LA VEILLE a écrit:

très beau mat Eric et comme pour le vrai il sert de pivot a la tourelle du télépointeur.
et non serge ce n'est pas une antenne gonio mais l'antenne de la veille aérienne SA2
bonne continuation Eric
cheers
Nicolas

Merci pour ces précision Nicolas.
comment fonctionnait ce radar? tournait t'il en permanence ou était-ce l'opérateur qui l'orientait sur un gisement à surveillé? sur les photo, on le voit toujours à 0Deg.

a+

Serge

Bien le bonjour

en general, c'est un opérateur qui fait tourner l'antenne un cadran lui donne le gisement

l'opérateur avec un casque sur les oreilles recherche le signal le plus fort

aujourd'hui on utilise l'interferometrie il n'y a plus besoin de tourner l'antenne

Bonsoir a tous

Petite avancée ce week-end.

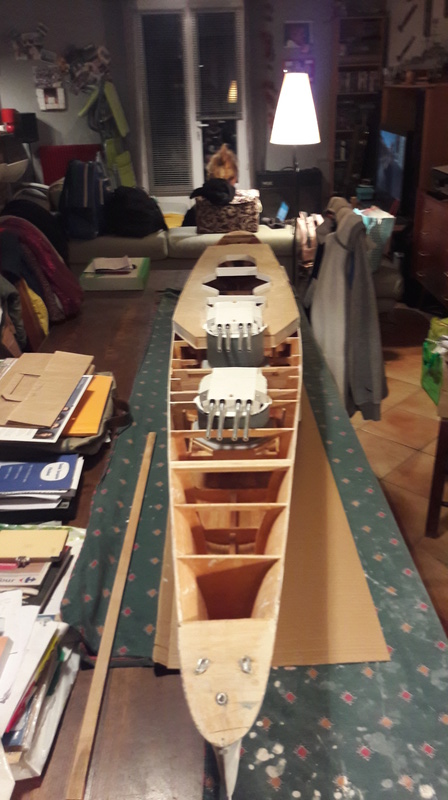

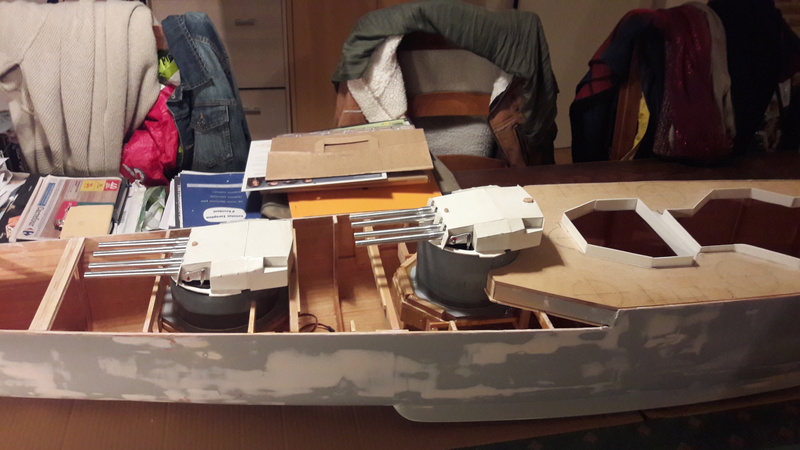

J'ai mis le bébé sur la table de la salle a manger ( ma moitié ne dit rien) ouffffffff super.
j'ai terminer le ponçage de la coque ,reste plus qu'une couche d'apprêt a mettre et après la pose des hublots se sera la peinture.
j'ai aussi installer les servos des deux tourelles de 380mm

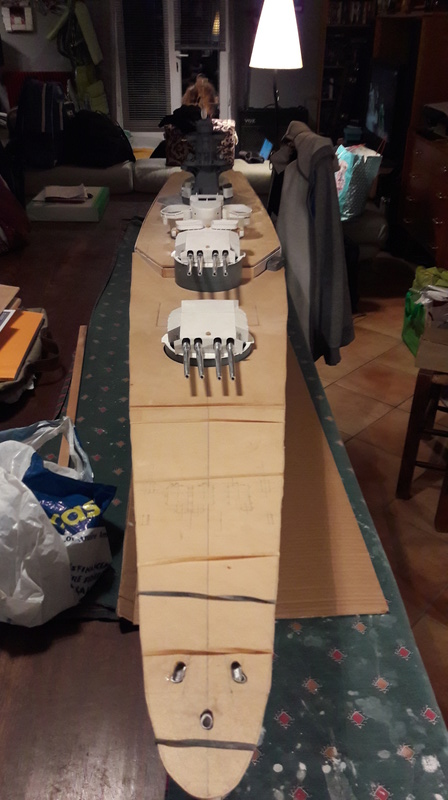

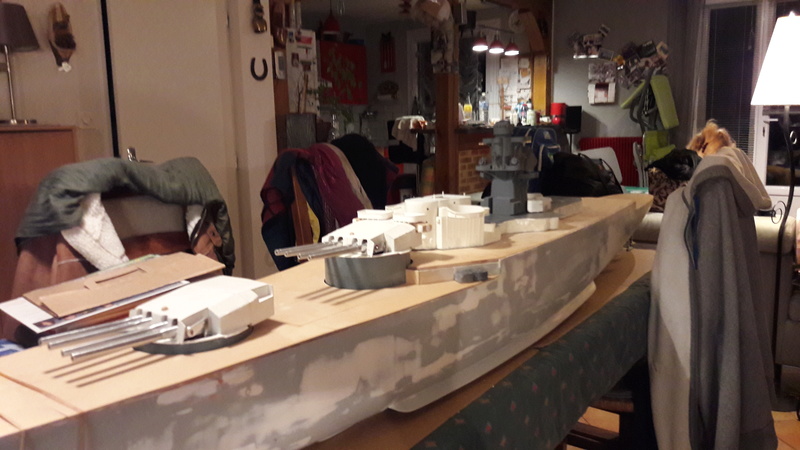

ensuite montage a blanc pour voir la gueule qu'il pouvais avoir et c'est chouette

Place aux photos















Voilà pour aujourd'hui

Amitiés
Eric

Salut Eric,
il sera bientôt naviguant dis donc. Belle avancée. Je vois que Marie t'as laisser le rentrer à la salle à manger pour l'hiver pour tenie companie au Bismarck!
Pas sur que ces 2 là deviennent copains!


Amitiés


Serge

PS: ou as tu trouvé le grand bras de servo? J'en cherche un pour tête "futaba 25 créneaux" car un des miens est flingué, et ils ne se font plus malheureusement.

Bonjour a tous

Petite avancée
Traçage et perçage des hublots
Traçage de la ligne de flotaison
Pose des hublots en laiton

Place aux photos









Voilà pour le moment

Amitiés
Eric

Salut Eric,
ah oui, comme tu le dis cela rends super bien! ben moi, je laisse le perçage de la coque au dernier moment. C'est mon cerveau reptilien qui se bat contre mon cortex préfrontal pour NE PAS faire de trous dans une coque parfaitement saine...
Un peu comme sauter d'un avion qui vole parfaitement (tu vois ce que je veux dire)...

a+

S.

Bonsoir a tous

Ca y est tous les hublots sont poser et en plus ils sont résiner de l'intérieur pour l'étanchéité.
Dés que le temps le permettra je passerais a la peinture

Et comme Serge ma modifier les supports pour les moteurs je vais attaquer leurs fixations en prenant exemple sur ce qu'il a fait ( Merci Serge ).
En plus il m'a fait les fusées de sorties d'arbre,c'est du travail de ouf,je posterais des photos de ses réalisation demain

Place aux photos





Voilà pour ce soir

Amitiés
Eric

bonsoir Eric

toujours aussi époustouflant ton richelieu
ça en fait des hublots à faire et a poser

vivement la suite

amitiés

françois

Belle avancée, je vois que Madame est patiente ...

Bonjour a tous

Petite avancée ce matin
j'ai fermer les tourelles de 380mm et fait les oreilles latérales plus la jumelle ( trou de mémoire je ne sais plus comment cela s'appel )

Place aux photos









Voilà pour aujourd'hui
Je file au boulot

Amitiés
Eric

"Jumelle" alias télémètre !

Bjr a tous

Petite avancée pendant ma coupure de 3H

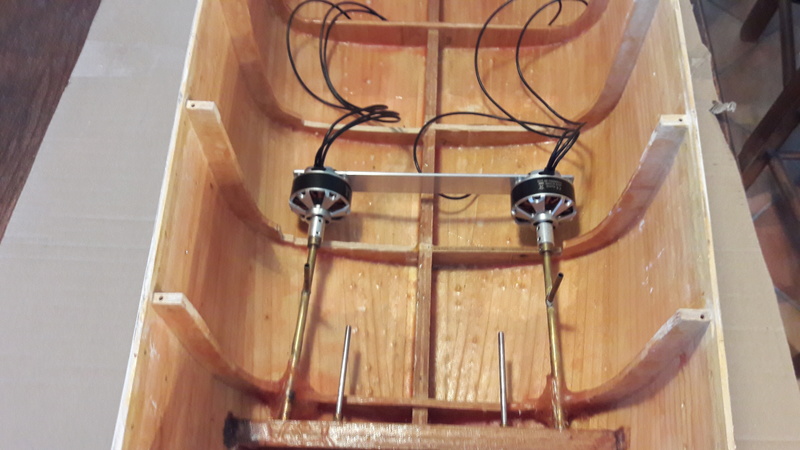

Pose des deux premiers moteurs

Place aux photos





J'ai aussi coller le pont avant

Voilà pour le moment

Amitiés
Eric

Bonsoir

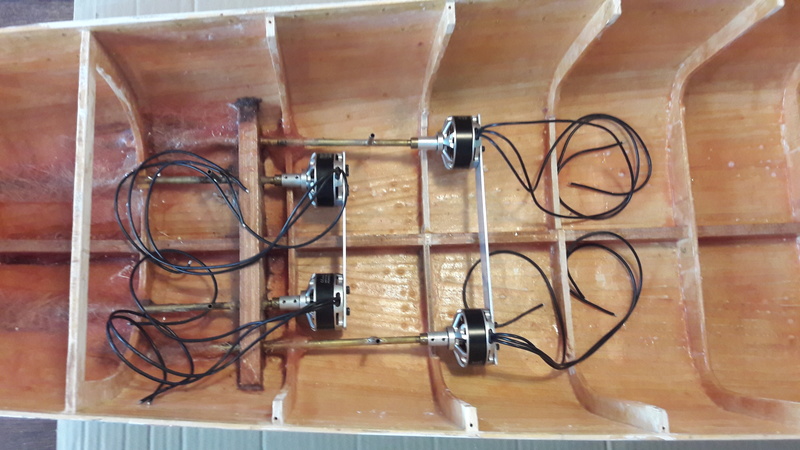

j'ai poser les deux derniers moteurs
J'ai du refaire le support moteur (barre en alu) car les axes ne tomber pas en face et cela forcer sur les arbres .
mais maintenant tout est rentrer dans l'ordre



Amitiés
Eric

Salut Papi

Tu aurais dû mettre des cardans ,plutôt que des accouplements rigides...si je peux me permettre
Pour ma part j'aurai fait un support plus rigide pour maintenir les 4 moteurs...mais ce n'est que mon avis

Bonne continuation

Amitiés  Jean Michel

Bonsoir Jean Michel

Pour avoir vu celui de C14edgeHD ( Serge ) naviguer et avoir la même configuration des moteurs ( j'ai copier sur lui ),il n'y a aucun bruit et aucune vibration un régal par rapport aux supports rigides standard qui sont fixer dans la coque .idem pour les cardans.
Là il s'agit d'un barre en alu de 2mm d'épaisseur et 25mm de large,c'est très souple et rigide a la fois
( merci a Serge pour m'avoir expliquer ce montage ).

Amitiés
Eric

Jean Michel : ça peut paraitre bizarre, mais ça fonctionne très bien comme ça !
Avec des brushless, qui sont plutôt légers, ils tiennent par l'axe, la patte qui les relie sert uniquement à les empêcher de tourner

Dans le cas de Papy, je trouve le porte à faux des moteurs externes un peu long, mais si ça va comme ça, c'est tout bon !

Pat_2b

Je vais modifier le porte à faux car c'est vrai qu'il est un peut trop long.
Je vais caler les deux lignes d'arbres extérieur comme j'ai fait pour les deux intérieur.
il fallait que je les monte pour m'en rendre compte

Eric

J'en étais rester au bon vieux SPEED

Jean Michel
