Soleil Royal (Altaya/OcCre 1/70°) par yoda83

michgir a écrit:

Bonsoir.
Du beau boulot

Merci

Allez travail sur l'artillerie des gaillards et dunettes.C'est assez répétitif et va durer un moment je crois . Au total 16 pièces.







@ pluche

bonsoir Jean-Marc
tu nous propose de bien belles photos de SR. tes reprises de peinture sur la proue sont top. quand à la manip sur les canons, ... gros travail de patience en perspectives ... long et parfois fastidieux. tu as bien fait de modifier les futs, affuts et canons. le résultat est bien plus convaincant comme cela.

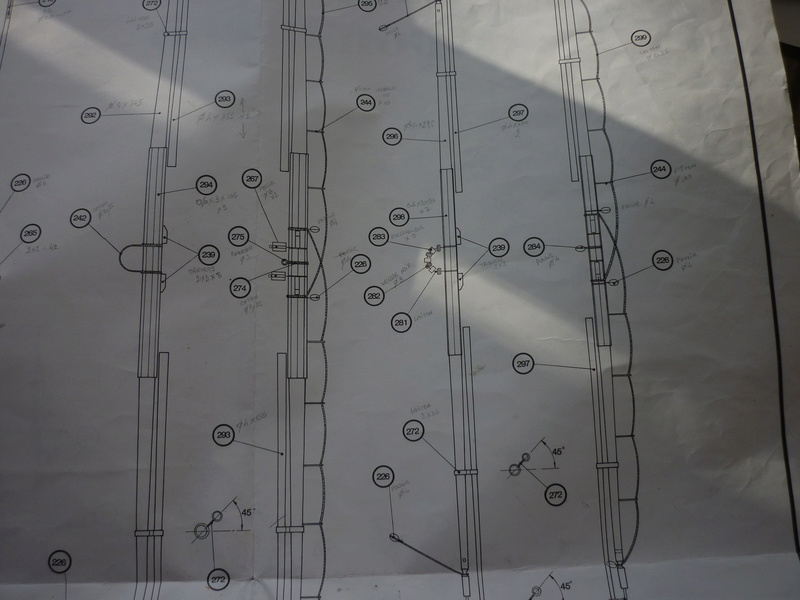

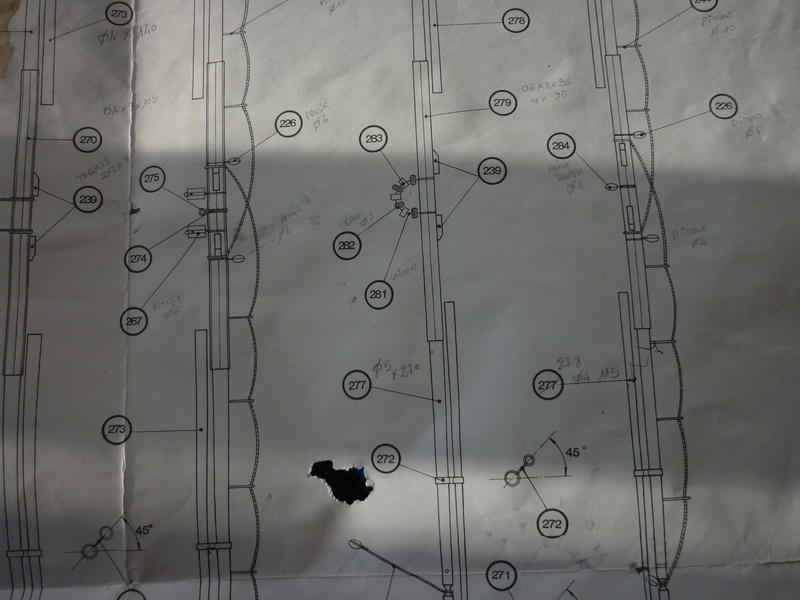

quand aux collier de racage : ..." c'était sur les plans donc je les ai mis"...
je te rassure, moi aussi, ils figuraient sur mes plans du précédent SJ Népomuceno.  il y en avait même 5 à installer. 1 sur misaine. 1 sur grand mat et trois sur artimon ...










à bientôt et bonne continuation
amitiés
rafael

Beau travail sur ce Soleil Royal, bravo.
Je vais suivre ce montage.

ghostidem2003 a écrit:

quand aux collier de racage : ..." c'était sur les plans donc je les ai mis"...
je te rassure, moi aussi, ils figuraient sur mes plans du précédent SJ Népomuceno.  il y en avait même 5 à installer. 1 sur misaine. 1 sur grand mat et trois sur artimon ...

Bonsoir,
Sur les basses vergues ce sont des drosses de racage, pour pouvoir rapprocher la vergue du mât mais sans la faire coulisser vers le bas. Il n'y a donc pas de pommes de racage. Sur tes plans du SJN on voit bien à gauche qu'il n'y a pas de pommes de racage. Sur les vergues de hunier, les vergues de perroquet, de perruche ainsi que sur les antennes ou les cornes de brigantines, il y a bien des colliers de racage. Donc tu aurais dû en avoir 7
Amitiés.
Fred

Bonjour a tous

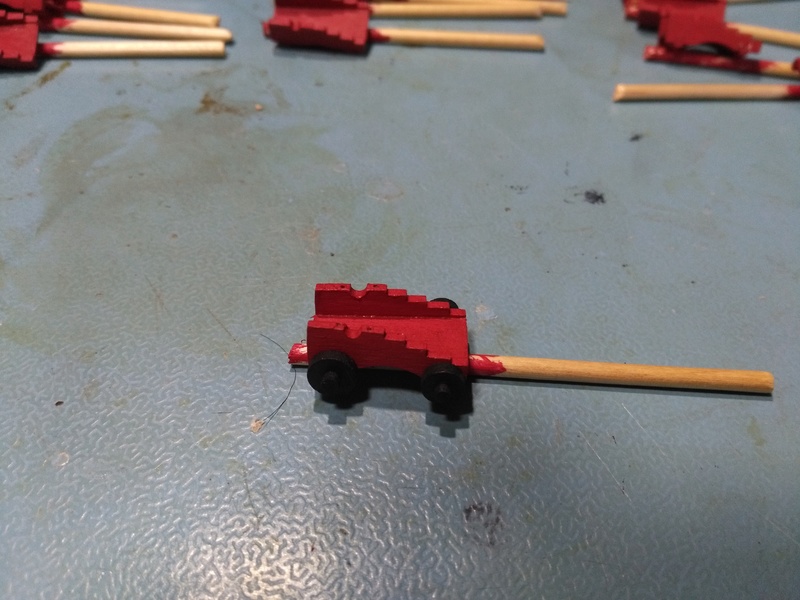

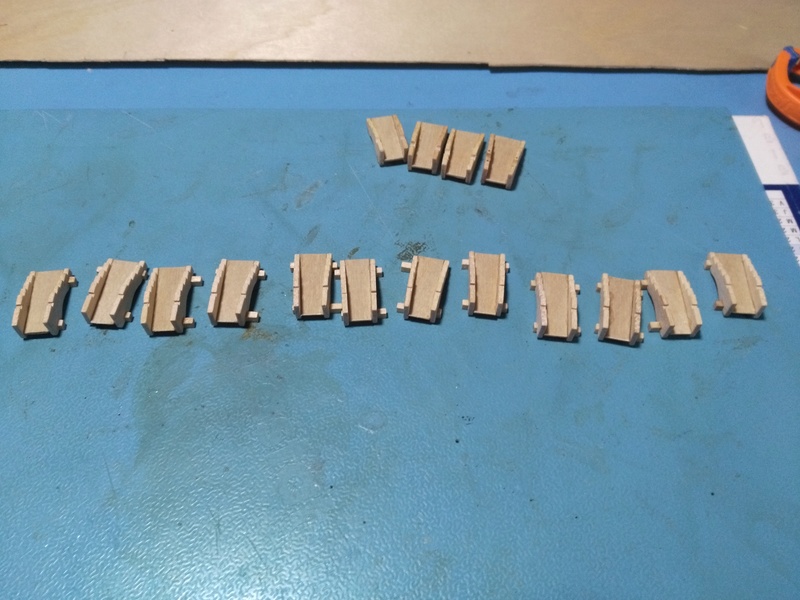

Mise en peinture des affuts

La méthode n'est pas très orthodoxe mais est efficace .

Petites questions sur le gréement des canons :

une poulie sur chaque coté fixé aux pavois et un palan de retrait ? et sur le gaillard avant il n'y a presque pas de pavois ?

@ pluche

Bon j'ai regardé le Mondfeld et apparemment la brague passe par l'affut .

La méthode est efficace.
Amitiés.
JPG

Bonjour.
Tu as tout plein de bonnes idées. c'est super.

Bonjour,

Montage des 16 canons des gaillards et dunettes  fini

Manquera plus que le gréement. Ça c'est une autre paire de manches !!

@ pluche

bonsoir Jean-Marc
parfait ces montages de canons des gaillards et dunettes ... cela avance bien. c'est toujours aussi propre malgré ces vues rapprochées ou en gros plan.
..."plus que le gréement"... c'est bien là le gros morceau à venir. surtout à une si petite échelle qui grossi "exagérément" tous les détails ...
poulies 2 ou 3 mm ... doubles ou simples ... cordages de 0.10/ 0.25 ... cette étape a été un vrai casse tête pour moi car le kit ne proposait pas le matériel adéquate. obligé de faire appel à mon ami "paypal".
au final, si tu veux être dans les "normes", il te faudrait recommander presque tous l'accastillage bois ... à la sortie, si tu fais tes totaux, tu double facilement le prix d'achat du kit ! en tout cas cela a été le cas pour moi qui ai recommandé tout les bois de ce SOS en poirier. aujourd'hui, mon kit est complet dans sa boite hormis les décos en laiton. je pourrais en faire un second, mais en noyer.
je vais suivre ce gréement avec intérêt
amitiés
rafael

Très jolie tout ça, je vais suivre de près!

Bonsoir et merci pour vos coms .


Je suis a la recherche d'un schéma ou plan de gréement de canons.

Merci d'avance.

@pluche

Tu veux dire des trucs comme ça ?

salut jean-marc
en complément de gilles :



1 : bouton de culasse
2 : lumière
3 : canal de la lumière
4 : renfort de culasse
5 : tourillons
6, 7 : renforts de la volée
8 : bouche
9, 10, 11 : moulures des premier et deuxième renforts, et renfort de volée
12 : essieux des roues
13 : roues
14 : clavettes
15 : sole
16 : flasques
17 : entretoise
18 : susbandes
19 : tire-fonds
20 : anneaux pour crocher les palans
21 : trou pour le passage de la brague
22 : anneau de passage de la brague du canon (système anglais)
23 : berceau de pointage
24 : coins de hausse
25 : support du tourillon
26 : clavette de sus­bande (reliée au flasque par une chaînette)






1 : Brague à la française (à travers les flasques du canon)
2 : Brague à l'anglaise (fait retour sur le bouton du canon
et passe à travers 2 anneaux fixés sur les flasques)
3 : Palans du canon
4 : Palan de recul

1 : Affût
3 : Arrimage de la volée
5 : Brague
7 : Palan de recul
9 : Aussière de garde de la batterie

2 : Tube du canon
4 : Arrimage de la culasse
6 : Palans du canon
8 : Amarrage de la brague et des palans
10 : Cales
je pense qu'avec tout cela tu vas t'éclater et nous proposer une superbe manip ...
amitiés
rafael

Merci a tous .

La ou je me gourais c'est que je mettais deux poulies simples sur les palans de coté mais apparentement pour faire le cheminement comme sur les plans ils faut deux poulies double non ?

Bonjour ,

En fait après études des document que vous m'avez fourni je dirai qu'il faut 1 poulie simple et une double. La double se trouve vers le pavois.

Le soucis c'est que j'ai pas de double

@ pluche

bonjour Jean-Marc
ce matin, je fais le tour des sujets ...
..."après études"... j'ai opté, perso, pour ne mettre en place que des poulies simples. je n'en avais pas de 2 mm et ai donc utilisé du 3 mm.
les doubles poulies engendraient trop de cordages sur un trop petit espace. ce manque de place, à cette échelle, m'a décidé à simplifier visuellement cette manip ... inutilement, pour moi.
mais comme on dit généralement, c'est ta construction ... ton choix définitif sera le meilleurs.
en attendant la suite ...
amitiés
rafael

magnifique !
JPTESS

bravo yoda, splendide du très beau travail.

Amicalement Michel

Bonjour et merci

Sur mon SR je bloque sur le gréement des canons :twisted: . Mais je me motive

Quelques photos de canons a gréer.

@ pluche

Bon alors évidemment le petit nouveau qui débarque il est scotché...
Mille bravos pour cette réalisation ! Quelle patience et quelle précision !
Allez je retourne à mes pavois du Camaret

Bonsoir.
Eh bas.
ça rigole pas très belle maquette.

Gwaym a écrit:

Bon alors évidemment le petit nouveau qui débarque il est scotché...
Mille bravos pour cette réalisation ! Quelle patience et quelle précision !
Allez je retourne à mes pavois du Camaret

michgir a écrit:

Bonsoir.
Eh bas.
ça rigole pas très belle maquette.

Bonjour et merci a vous deux

Bonne journée

@ pluche

Salut Yoda

Tes canons sont très bien réalisés malgré que l'artillerie des kits n'est pas top

Petite question :  sur mon kit Model-space_Altaya il a deux fenêtres sur le deuxième pont du gaillard d'avant, et toi tu as deux canons ???

Amicalement Gerard

ANDOLFI Gerard a écrit:

Salut Yoda

Tes canons sont très bien réalisés malgré que l'artillerie des kits n'est pas top

Petite question :  sur mon kit Model-space_Altaya il a deux fenêtres sur le deuxième pont du gaillard d'avant, et toi tu as deux canons ???

Amicalement Gerard

Salut Gérard,

tu parles surement de la cloison de Coltis.

D'origine moi aussi deux fenêtres mais apparemment suivant l'année le SR avait différentes configurations. J'ai choisi cette version plus esthétique a mon gout mais peu être pas réaliste avec le reste du kit.

@ pluche

Salut, Yoda

Toujours au sujet des canons

trois cas possibles

1- a quai  les sabord étaient fermés les voiles carguées
2- en navigation les sabord étaient fermés  et  les voiles étaient déployées
3- au  combat (en ligne ce qui,était la règle à cette époque) les sabords étaient ouvert et les canons sortis face à l’ennemi l'autre bord étant fermé et  les voiles étaient déployées

je me demande s'il est normal de représenter le SR avec tous les sabords ouverts et les canons sortisne faudrait il pas choisir le 3eme cas

Salut Gérard

Normal non

Mais c'est tellement beau de voir toute cette artillerie dehors.

Et cela peut dépendre comment le modèle va être exposé et l'on peut imaginer une quatrième possibilité: au combat passant entre deux navire ennemis  .

@ pluche

Bonjour,

A voir tous ces Soleils Royal qui avancent cela m'a donné envie de me remettre sur le mien.

Donc j'en étais resté au gréement des canons du pont principal et des dunettes.

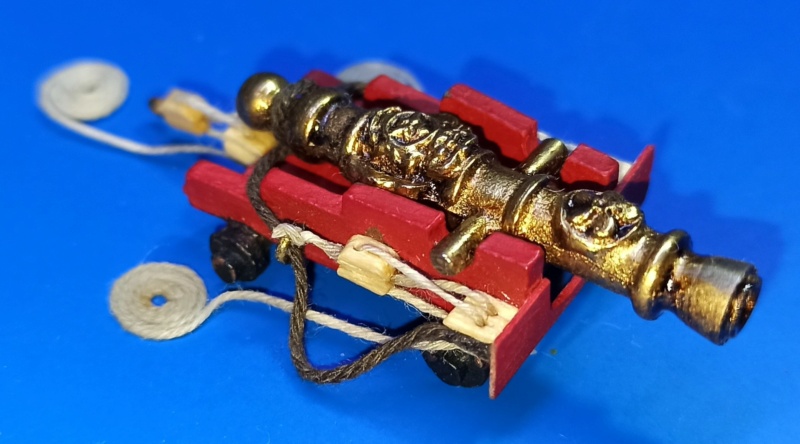

Je commence par les 12 du pont principal et grâce au système de Jean-Christophe je ne vais pas avoir besoin de décoller le passe vent .

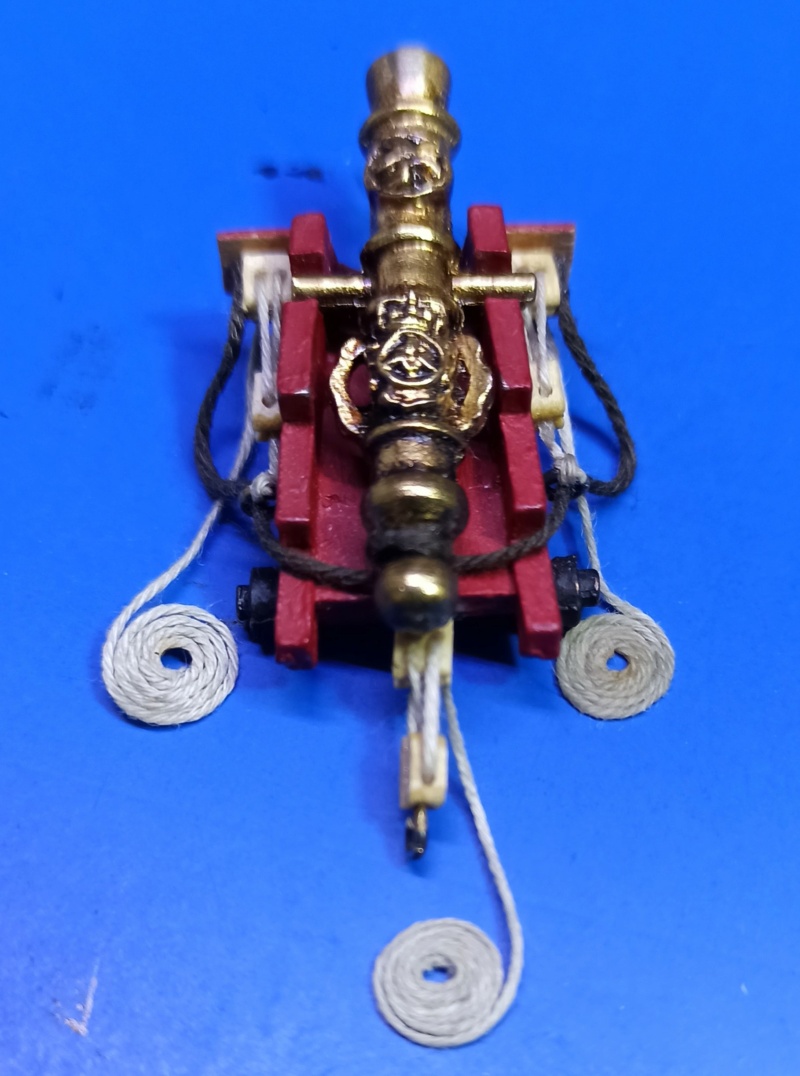

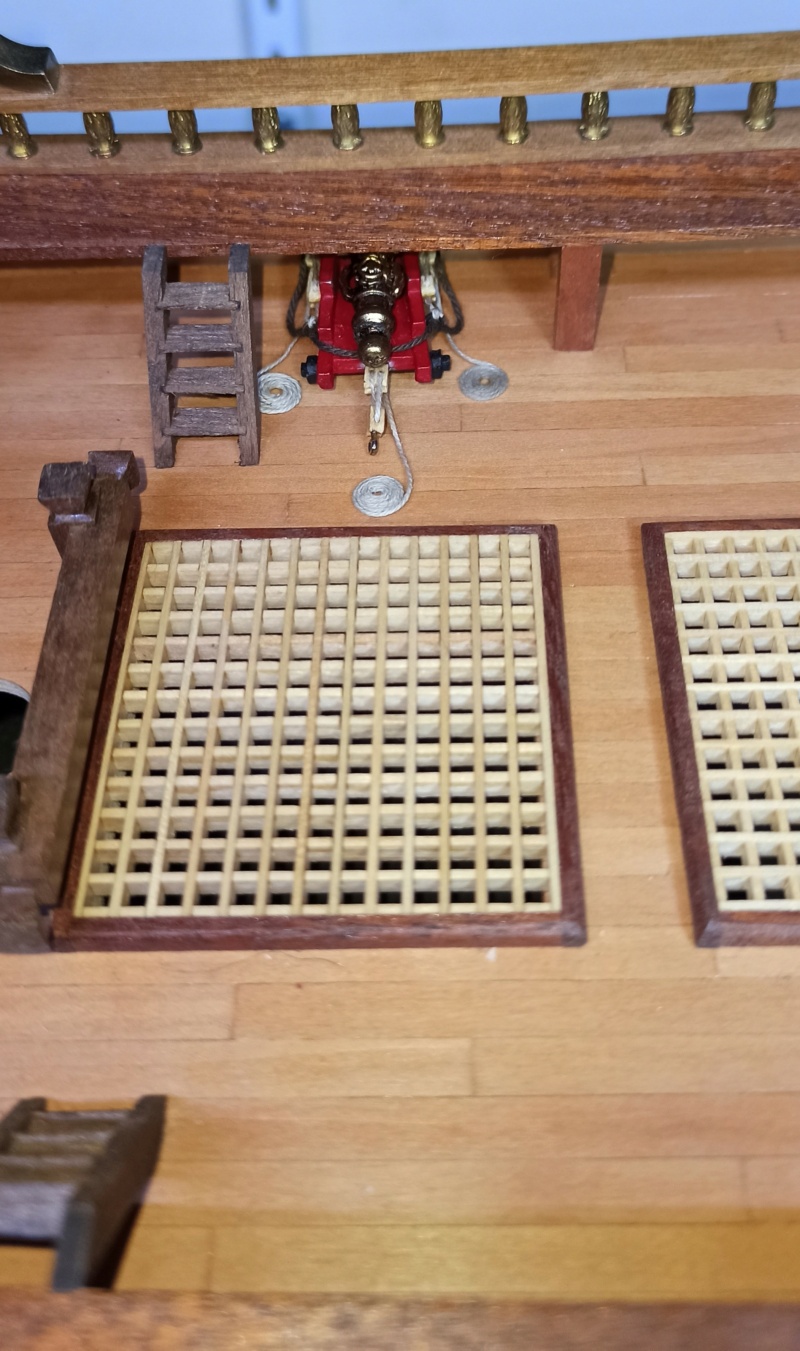

Un essai pour avoir un visuel en place et après je fais les 11 autres.

bonne après midi pluvieuse dans le sud

@ pluche

Bonjour Jean-Marc

Bonne astuce et bonne suite

@+Michel

Marin13 a écrit:

Bonjour Jean-Marc

Bonne astuce et bonne suite

@+Michel

Merci Michel

Bonsoir.
+1 avec Marin13

bonjour
comme Marin 13, je retiens l'idée
je suis tous les SL qui se monte ;ça m'aurait bien aidé quand j'ai fait le mien sans forum
A+
Michel

yoda83 a écrit:

...
Je commence par les 12 du pont principal et grâce au système de Jean-Christophe je ne vais pas avoir besoin de décoller le passe vent

...

Bonjour Jean-Marc
Tu peux bien copier mon système, j'ai copié ta modif des canons des dunettes

Ton montage est très propre
Bon courage pour les suivants (11 sur le pont principal et 16 sur les autres )


Edit : Tu ne devrais pas passer la brague (1) autour du bouton de culasse, c'est un montage à l'anglaise
Pour le montage à la française, elle passe à travers les flasques du canon (en jaune sur la photo)
(cf : http://ybphoto.free.fr/lexique_la_buse_yb.html) : voir canon

64ch a écrit:

Edit : Tu ne devrais pas passer la brague (1) autour du bouton de culasse, c'est un montage à l'anglaise
Pour le montage à la française, elle passe à travers les flasques du canon (en jaune sur la photo)
(cf : http://ybphoto.free.fr/lexique_la_buse_yb.html) : voir canon

Bonjour

Merci pour l'erreur avant que je la fasse sur les 11 autres + les 16  .

Bonne journée.

@ pluche

Bonjour Yoda

Heureux de te retrouver sur ton SR.
Ton astuce pour les canons va me permettre de monter le passe vent que j'
