CVN 75 Truman (Trumpeter 1/350°) de barnabé

Super merci, je la garde en mémoire 😊

Bonsoir à tous.
Premier jour de congés et premier vrai jour de reprise. Malgré les quelques petites avancées sur mes avions et il m'en reste énormément à faire, je ne m'était pas réellement remis sur mon Truman a proprement parlé.

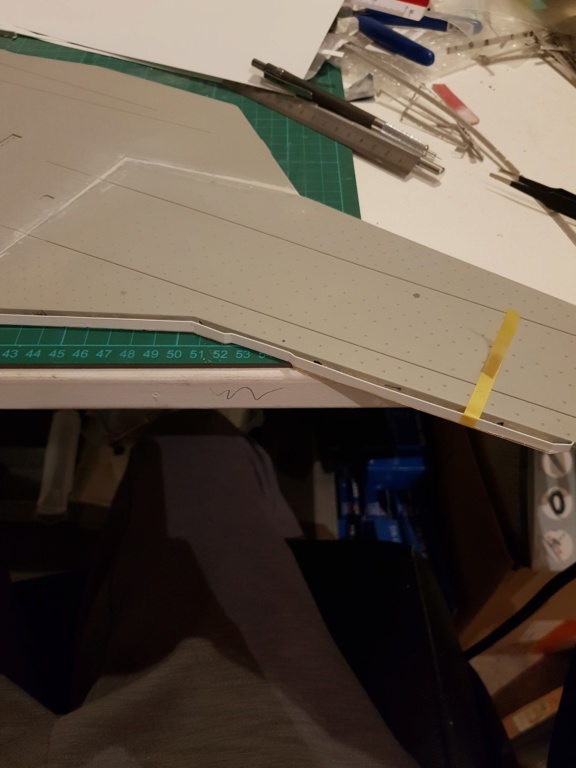

Aujourd'hui je me suis attaqué au boulevard du pont d'envol. Gros travail à faire dessus car j'ai retiré les boulevards présent sur la maquette pour mettre de la P.E. Sauf que pour se faire on dois coupé le sol en gardant les gardes corps pour ensuite coller la P.E ... enfin on bon gros bazard. Du coup j'ai décidé de refaire tout de A à Z. Le sol sera belle et bien en P.E et les gardes corps en scratch. Je vais avoir pas mal de boulot mais je pense réussir ma mission.

Voici la P.E qui forme le sol



la création des gardes corps en cours.

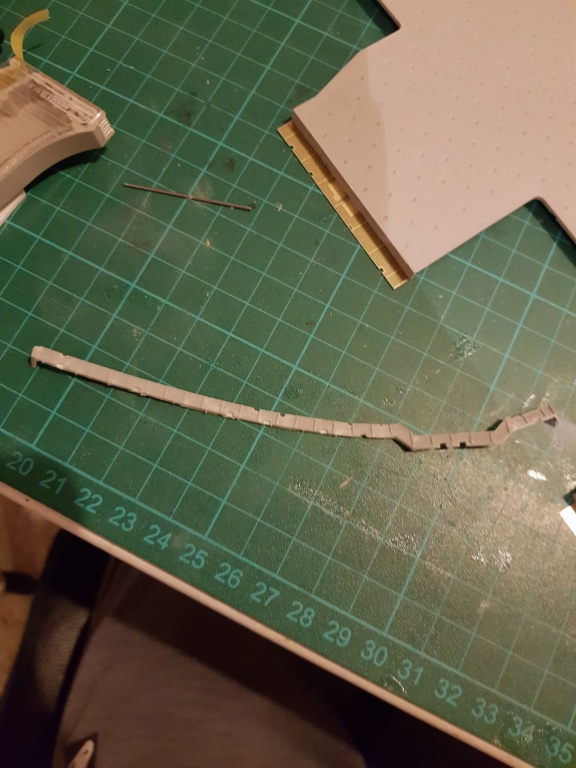

Comme vous pouvez voir sur cette photos, les boulevards on souffert lors de leur retrait. J'ai donc préféré refaire tout.



Voila l'avancée du jour. des photos à suivre quand j'aurais un peux mieux avancée.

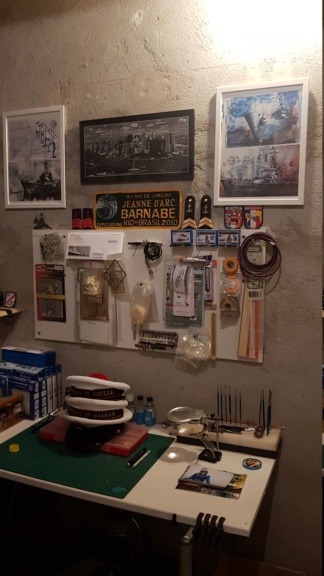

Petit supplément, mon atelier provisoire en attendant de faire le vrai qui sera plus grand car je suis à l'étroit la.




Bonne soirée à tous, à bientôt.

Barnabé.

Salut Barnabé.
Vaste travail que tu vas faire là. Mais le résultat final va être top.

Petite interrogation : je suis toujours surpris sur les maquettes (350 ou 700ème) par la taille de la représentation des trous d'accroche aviation (je ne me rappelle plus du nom exact) qui parsèment les ponts (tant principal que dans les hangars) !  Ils me semble a chaque fois surdimensionnés ! Aussi bien en diamètre qu'en profondeur !

bilou06 a écrit:

Salut Barnabé.
Vaste travail que tu vas faire là. Mais le résultat final va être top.

Petite interrogation : je suis toujours surpris sur les maquettes (350 ou 700ème) par la taille de la représentation des trous d'accroche aviation (je ne me rappelle plus du nom exact) qui parsèment les ponts (tant principal que dans les hangars) !  Ils me semble a chaque fois surdimensionnés ! Aussi bien en diamètre qu'en profondeur !

Salut bilou. Comme tu dis vaste travail mais si je veux que le rendu soit propre je n'ai pas d'autres choix que de refaire tout les boulevards vu l'état dans lequel ils sont. Mais bon ces sympa ça fait du boulot

Sinon concernant les "petits trous d'accroche" on appelle ça des trous de saisine, qui servent à placer le crochet de la saisine ( chaine relié du pont à l'aéronef ). Les dimensions différencie suivant les bâtiment. Par exemple sur une frégate les trous seront plus petit que sur un porte avion. Il différencie aussi suivant la nationalité, les trous des bâtiment français sont différent des US ou des russes par exemple.

Hello,
je continue à suivre ton projet très intéressant, effectivement, c'est des trous de saisine, sur les Clem/Foch, il y avait un croisillon à 4 branches, sur le CDG 4 ou 5 il me semble, on en a déjà parlé ici:
https://www.laroyale-modelisme.net/t11573p375-pa-clemenceau-heller-1-400

Sur les P.A US, ils sont à 5 croisillons et sont un peu plus gros. Lors de mes visites sur les différents P.A US, je l'avais remarqué.
regardes tes photos Gilles
Christian

Un sacré boulot qui t'attend. Bon courage.

DAGORNSON a écrit:

Hello,
je continue à suivre ton projet très intéressant, effectivement, c'est des trous de saisine, sur les Clem/Foch, il y avait un croisillon à 4 branches, sur le CDG 4 ou 5 il me semble, on en a déjà parlé ici:
https://www.laroyale-modelisme.net/t11573p375-pa-clemenceau-heller-1-400

Sur les P.A US, ils sont à 5 croisillons et sont un peu plus gros. Lors de mes visites sur les différents P.A US, je l'avais remarqué.
regardes tes photos Gilles
Christian

Sur la Jeanne d'arc et la frégates DE GRASSE, TOURVILLE etc il y a bien 4 branches. Sur le CDG en effet c'est bien 5. Pour les autres nationalités je n'ai jamais vu de prêt mais quand on connaît la démesure des US on se doute que les croisillons sont à l'échelle de leur bâtiment  .

Merci à tous pour l'intérêt que vous portez à mon montage.

A très vite pour la suite.

Bonjour à tous. Petite avancée du weekend end. Les boulevards sont finis, il manque plus que les détails à mettre en place. Je me suis mis sur les détails et modification de l'îlot ainsi que de la partie essai réacteur.

Pour les boulevards j'ai essayer de récupérer du mieux que je pouvais les boulevards que j'avais retiré. Pour ceux qui était trop endommagé j'ai du les refaire.

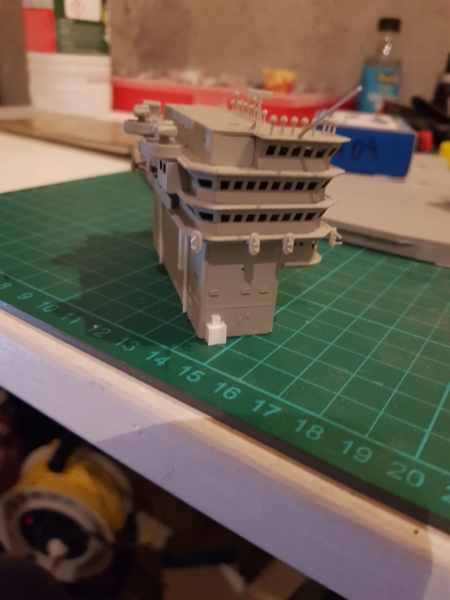

J'ai apporté quelques modification à l'îlot avec des profilés carré et rond afin de former des caisson ou encore de la tuyauterie.







Je vais devoir attendre encore un petit peux avant de pouvoir terminer entièrement l'îlot car il me manque une planche de P.E pour le mat radar et les rambardes. Une fois tout cela fini je passerai a la peinture, pose des décalque et perçage du contour du numéro 75 afin de pouvoir mettre la fibre optique et illuminée mon îlot.

Pour la partie arrière j'ai commencé par la zone d'essai réacteur. J'ai ajouté des caisson, une porte et des petits éléments qui formeront les extincteur.



Voila pour les avancées, je suis actuellement sur les roof arrière et avant qui vont recevoir les Phalanx et autres armement. Les photos arriveront bientôt.

Un bon dimanche à vous tous.

Barnabé.

Salut Barnabé,

Beau boulot. Et tu t'éclates comme un p'tit fou on dirait…


Bonne suite à toi,

superbe travail de détaillage!
Christian

Ouais c'est du bel ouvrage que tout ça !  Je te souhaite vraiment pouvoir un jour monter à bord d'un des géants américains.

bilou06 a écrit:

Ouais c'est du bel ouvrage que tout ça !  Je te souhaite vraiment pouvoir un jour monter à bord d'un des géants américains.

Merci à tous.

J'aimerais pouvoir monter à bord un jour mais je pense que ce jour là n'ai pas prêt d'arriver. J'ai failli faire un échange lors d'une mission avec le Charles de Gaulle. On relever le Truman dans le golfe et quelques chanceux on pu monter à bord. Jetait sur la liste mais je n'ai pas était pris. Un jour peut être, on croise les doigts.

Bonjour,

Très beau travail de précision

Bonne journée
Eric

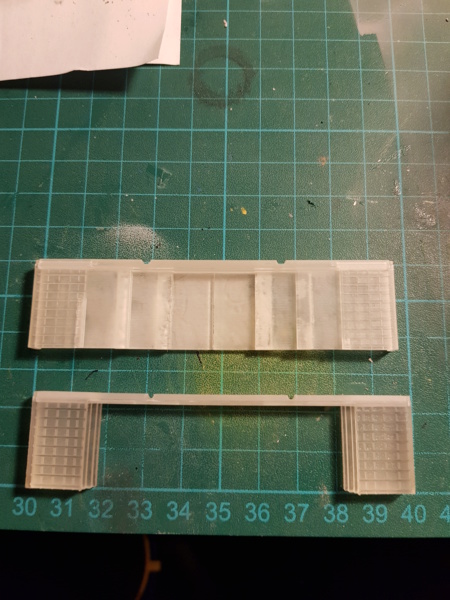

Bonsoir à tous. Réception dune petite commande chez shepways. Je vais modifier les porte du hangar que j'avais fait en scratch et qui me plaise bien moins forcément que celle proposer par ce magnifique site. Mais je ne changerai pas la fresque que j'avais mis.

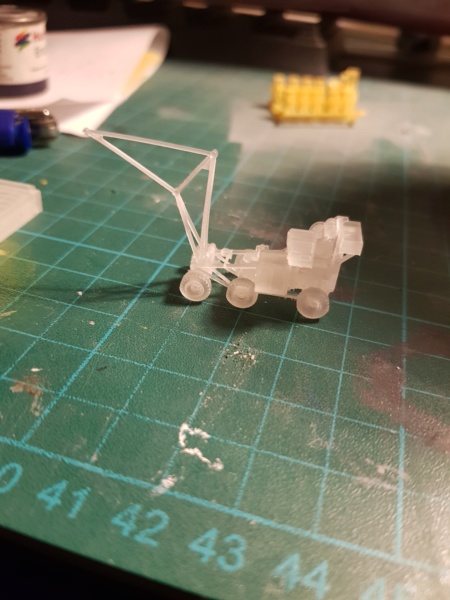

Ensuite la grue, le modele proposé dans le kit n'étant pas à la hauteur de ce que je veux faire de ce model. Ça aurait fait tâche de laisser un véhicule de cette finition la.


Et pour finir les chariot élévateur. Ce que j'avais étant pas mal mais haï trouver chez shapeways toujours une niveau de finition et de détail difficile d'égaler.
Au premier plan les ancien chariot.


Je vais me mettre à la peinture un petit peux. J'attend de recevoir une nouvelle planche de PE de chez White ensign qui devrait pas tarder à arriver à la maison avec des détails supplémentaire dedans. Il me manquera encore une ou deux planche de fournisseur différent pour avoir le résultat que je souhaite ( ça commence à me coûter chère en PE   )

En attendant de vous lire et vous envoyer de nouvelle photos, je vous souhaite une belle soirée et un bon week end, pluvieux pour ma part.

Barnabé

Ah oui mais c est beau la.

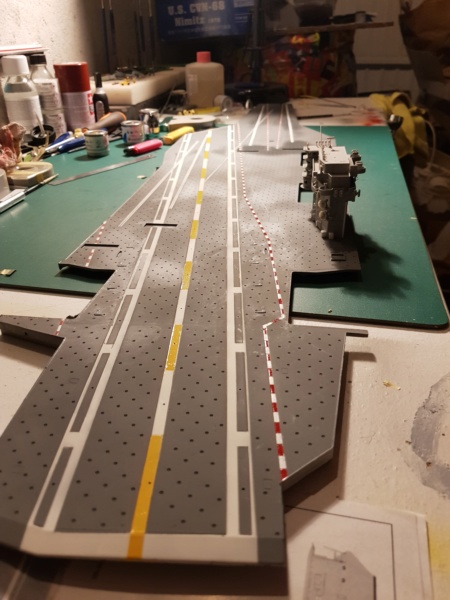

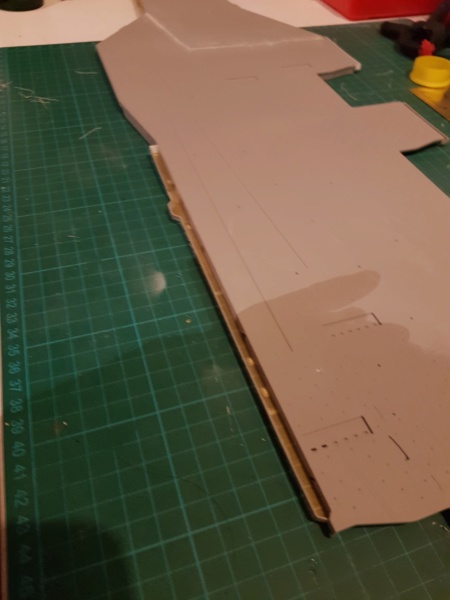

Bonsoir à tous. Petite avancée du jour, la mise en peinture du pont et des traçage au sol. J'ai commencer par les tracer blanc, je passerais ensuite au jaune au centre du pont puis les tracer rouge et blanc de sécurité. J'ai également percé des petit trous dans le pont afin d'éclairer la piste datterissage avec de la fibre optique.












A bientôt pour la suite du chantier. Bonne soirée à tous.

Barnabé.

Hello,
Joli travail!
Christian

barnabé a écrit:

J'ai également percé des petit trous dans le pont afin d'éclairer la piste datterissage avec de la fibre optique.

Ça c'est chouette, bonne idée !

Work in progress. Encore quelques petit détail à ajouter comme les lignes de sécurité ascenseur, des trappes sur le pont ainsi que quelques signalisation et ensuite je passerai au détail comme les traces de gommes lors des appontages et catapultage.





Bon week end à tous.

Barnabé.

Salut

Ton pont prend forme, c'est cool. Ca doit faire du bien.
Bonne continuation

A plus

Un très beau pont !

Très beau pont et surtout superbe montage

Merci, j'ai commencé la pose des decalque. Pas ma partie préférer je doit avoué. Ce n'ai que le début 😆

Le pont est magnifique et ton montage vrais tip top Bravo à toi pour la qualité de celui ci

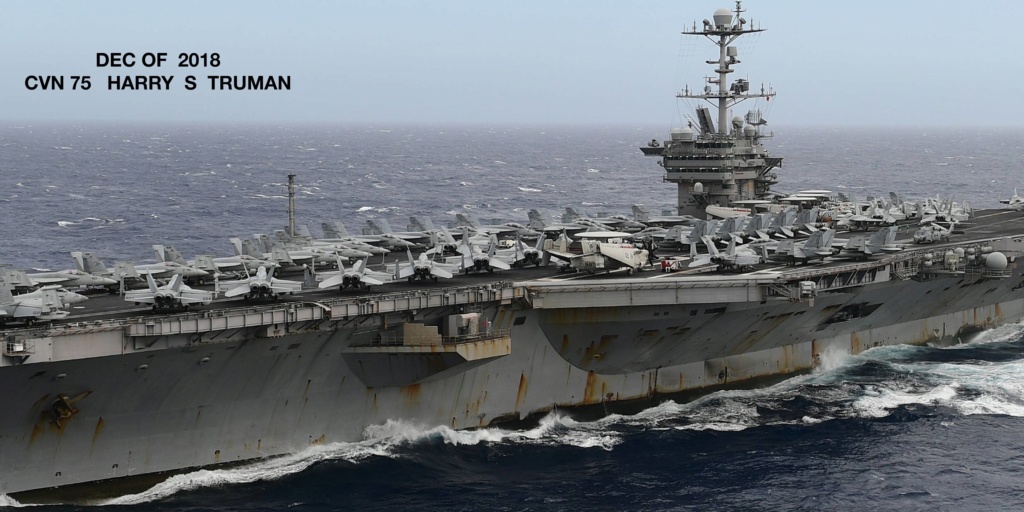

Petite photo toute récente du Truman qui viens de rentrer à Norfolk après près de 8 mois de croisière...

Un régal pour la patine de coque ! (je vais aussi la passer sur le post du Nimitz en cour aussi sur le forum).

En effet ça ferait une belle patine. Reste plus qu'à réussir à la reproduire. Je vais essayer de m'en inspiré 😀

J'ai la photo en plus haute résolution. Quand tu y sera je pourrai te l'envoyer par mail.

Bien le bonjour,

Je ne m'y connais pas trop en porte avions américains, mais je les trouve impressionants. Je vais donc suivre le sujet et la construction magnifiquement riche de détails.

J'ai parcouru le sujet rapidement, donc désolé si la question a déjà été posée. Je suppose que tu es parti du kit du CVN68-Nimitz. Tous les PA de la classe Nimitz sont-ils faisables à partir de ce kit? Du moins, la coque et les structures sont-elles quasi-identiques?

MKPanpan a écrit:

Bien le bonjour,

Je ne m'y connais pas trop en porte avions américains, mais je les trouve impressionants. Je vais donc suivre le sujet et la construction magnifiquement riche de détails.

J'ai parcouru le sujet rapidement, donc désolé si la question a déjà été posée. Je suppose que tu es parti du kit du CVN68-Nimitz. Tous les PA de la classe Nimitz sont-ils faisables à partir de ce kit? Du moins, la coque et les structures sont-elles quasi-identiques?

Bonsoir. Merci de l'intérêt que tu porte au sujet et bienvenu dans mon montage .

Pour ta question, oui il est possible de faire n'importe lequel des PA de la class nimitz à partie du kit présenter. Il suffit simplement d'acheter les kit de PE, les accessoires tel que les véhicule de pont par exemple et de modifier la structure de la coque afin de lui donner la forme du modèle choisi. Ces le cas du mien. Je suis partis dune base de nimitz et j'effectue les modifaction afin de le transformer en Truman.

Il y a un autre sujet sur le nimitz en cours sur le forum qui pourrait t'intéresser également.

Bonne soirée à bientôt.

Barnabé.

bilou06 a écrit:

J'ai la photo en plus haute résolution. Quand tu y sera je pourrai te l'envoyer par mail.

je dis pas non moi aussi

avec une telle photo, on ne pourra plus t'accuser d'y aller fort au niveau patine

Je l'ai souvent dit ici, mais je trouve l'état des peintures des navires de l'USN actuels franchement préoccupant ! C'est peut être pas le bon terme en fait...
Ici il ne faut pas oublier que le Truman rentre de 8 mois de croisière (ce qui est extrêmement long je trouve. La durée plus normale est de l'ordre de 6 mois).
Mais j'ai remarqué lors de mes visites sur des bateaux ces dernières années que leur peinture est quand même relativement usée. Principalement les coques.

Par exemple, pour mon Tortuga que je monte actuellement et qui va passer en peinture de coque cet après-midi si tout se passe bien, je me pose encore des questions sur la patine que je vais lui appliquer sur sa coque. En 1996, les navires me semblaient plus.....présentables.

On appelle ça de la peinture sur merde. Si la coque n'ai pas correctement traiter avant de passer la peinture forcément la rouille reviens plus vite. Et je suis bien placé pour dire que les coques sont rarement bien traiter avant peinture. Donc forcément au bout de 2 mois de mer la rouille ressort. Je ne suis pas choqué de voir l'état de la coque du truman après 8 mois de mer, elle est dans le même état que celle du Charles quand on revenais de 6 mois de mission 😆

impressionnant

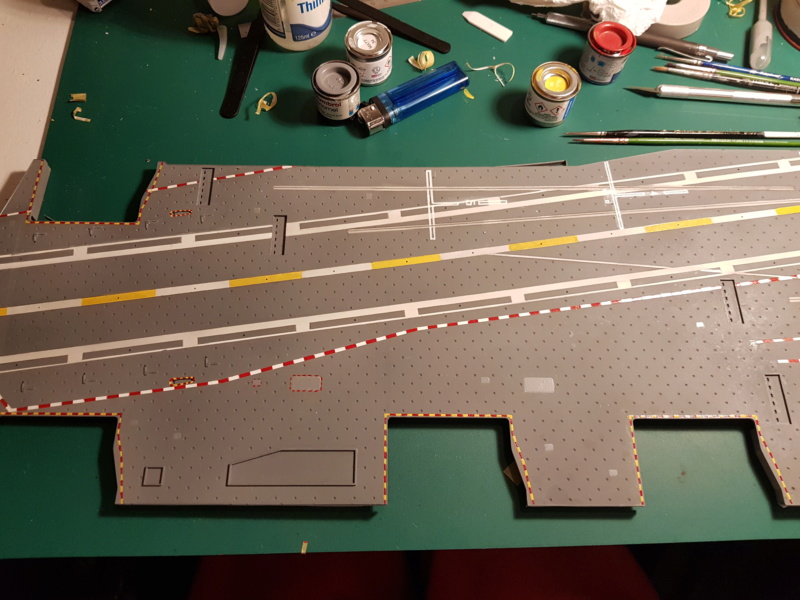

Bonsoir à tous. Bon après avoir coller les premier decalque je n'ai pas était conquis par ceux représentant les lignes de sécurité. Couleur trop fai le à mon goût. Du coup j'ai pris le soins de les faire au pinceaux trait par trait. Donner moi votre avis. Je vais faire une patine afin de donner un aspect usée au couleur car elle sont vive pour le moment mais je les trouves plus sympa que celle des decalque

Ici les.lignes de sécurité ascenseur


Les lignes en decalques


Les mêmes mais en peinture


Bonne soirée, bon week end et de très belle fêtes à tous.

Barnabé.

C est du très haut niveau là
