papy biquet
Elève officier
Elève officier
papy biquet

Localisation : caen

HMAV Bounty de Del prado au 1/48ème - Page 5 Empty
MessageSujet: Re: HMAV Bounty de Del prado au 1/48ème   HMAV Bounty de Del prado au 1/48ème - Page 5 EmptyJeu 02 Avr 2015, 19:25

bonsoir !! ou tu trempe dans l'eau chaude, et tu cintre avec un fer a souder ,avec un mouvement circulaire !! bye

_________________
(Le temps passe vite il y a encore tellement  de choses a faire !!!!!!! )
Revenir en haut Aller en bas
captain Troy
Second Maître
Second Maître
captain Troy

Localisation : Charente
Navire préféré : navires des XVIIe et XVIIIe siecles, canonnières et chaloupes armées

HMAV Bounty de Del prado au 1/48ème - Page 5 Empty
MessageSujet: Re: HMAV Bounty de Del prado au 1/48ème   HMAV Bounty de Del prado au 1/48ème - Page 5 EmptyVen 03 Avr 2015, 20:02

Papy biquet, les herpes de la Bounty, selon Mc Kay ça ressemble à ça:


HMAV Bounty de Del prado au 1/48ème - Page 5 G_00211

Sinon, merci à toi et à offencer pour les conseils concernant la fabrication des herpes, ça va m'être utile et  je vais voir ce que je peux faire avec mes petits moyens ...
Pour le moment, je m'attaque à l'étrave, érronée elle aussi. Je dois la corriger avant d'envisager de faire les herpes.

A + pour la suite ...

Amicalement,

Jim

_________________
" Tempête en novembre... t'en chies en décembre ! " ( dicton charentais )
 ____________________________________________________________
Revenir en haut Aller en bas
takoradi
Matelot
Matelot



HMAV Bounty de Del prado au 1/48ème - Page 5 Empty
MessageSujet: Re: HMAV Bounty de Del prado au 1/48ème   HMAV Bounty de Del prado au 1/48ème - Page 5 EmptyLun 06 Avr 2015, 20:23

Bonsoir captain Troy,

Je viens de découvrir ce fil et donc de passer un très bon moment à admirer la reconstruction de cette très attachante maquette. Bravo pour ta patience et ton perfectionnisme, continue de nous régaler avec ces belles images, je m'abonne ! cheers
Revenir en haut Aller en bas
captain Troy
Second Maître
Second Maître
captain Troy

Localisation : Charente
Navire préféré : navires des XVIIe et XVIIIe siecles, canonnières et chaloupes armées

HMAV Bounty de Del prado au 1/48ème - Page 5 Empty
MessageSujet: Re: HMAV Bounty de Del prado au 1/48ème   HMAV Bounty de Del prado au 1/48ème - Page 5 EmptyJeu 09 Avr 2015, 23:04

Merci à toi takoradi,

C'est vrai que je suis plutôt patient ( en fait, je fais durer le plaisir ... ), mais il va falloir que toi comme ceux qui suivent le sujet vous vous montriez encore plus patients, vu la vitesse à laquelle ça avance !

Avant de m'attaquer aux herpes, dauphins et autres jambettes, j'ai rectifié l'étrave et le taille-mer, et je compte aussi corriger la courbe du pavois vers la proue, ainsi que celle des deux lisses qui bordent le haut de la coque, donc encore du boulot en perspective, je suis vraiment maso ... lol !

L'étrave, avant :

HMAV Bounty de Del prado au 1/48ème - Page 5 G_00510

Pendant :

HMAV Bounty de Del prado au 1/48ème - Page 5 G_00610

HMAV Bounty de Del prado au 1/48ème - Page 5 H_01710

HMAV Bounty de Del prado au 1/48ème - Page 5 H_01810


Après :

HMAV Bounty de Del prado au 1/48ème - Page 5 H_01910


A + pour la suite ...

Jim

_________________
" Tempête en novembre... t'en chies en décembre ! " ( dicton charentais )
 ____________________________________________________________
Revenir en haut Aller en bas
bulledo
Maistrancier
Maistrancier
bulledo

Localisation : Toulouse

HMAV Bounty de Del prado au 1/48ème - Page 5 Empty
MessageSujet: Re: HMAV Bounty de Del prado au 1/48ème   HMAV Bounty de Del prado au 1/48ème - Page 5 EmptyVen 10 Avr 2015, 08:30

Bjr, Très belle restauration avec une recherche pour coller au plus près de la réalité
bonne suite
Amicalement
Revenir en haut Aller en bas
parellum
Premier maître
Premier maître
parellum

Localisation : Béziers

HMAV Bounty de Del prado au 1/48ème - Page 5 Empty
MessageSujet: Re: HMAV Bounty de Del prado au 1/48ème   HMAV Bounty de Del prado au 1/48ème - Page 5 EmptyVen 10 Avr 2015, 10:12

Bonjour Jim

Champion ton étrave cheers

Très belle restauration : je vais suivre

Amicalement
Patrick
Revenir en haut Aller en bas
Invité
Invité
Anonymous


HMAV Bounty de Del prado au 1/48ème - Page 5 Empty
MessageSujet: Re: HMAV Bounty de Del prado au 1/48ème   HMAV Bounty de Del prado au 1/48ème - Page 5 EmptyVen 10 Avr 2015, 13:16

C'est une restauration qui vaut le détour Wink
Revenir en haut Aller en bas
papy biquet
Elève officier
Elève officier
papy biquet

Localisation : caen

HMAV Bounty de Del prado au 1/48ème - Page 5 Empty
MessageSujet: Re: HMAV Bounty de Del prado au 1/48ème   HMAV Bounty de Del prado au 1/48ème - Page 5 EmptyDim 12 Avr 2015, 11:27

bonjour! a oui BRAVO  cheers cheers cheers le boulot de restauration et les modifs !bonne continuation

_________________
(Le temps passe vite il y a encore tellement  de choses a faire !!!!!!! )
Revenir en haut Aller en bas
L'auteur de ce message est actuellement banni du forum - Voir le message
captain Troy
Second Maître
Second Maître
captain Troy

Localisation : Charente
Navire préféré : navires des XVIIe et XVIIIe siecles, canonnières et chaloupes armées

HMAV Bounty de Del prado au 1/48ème - Page 5 Empty
MessageSujet: Re: HMAV Bounty de Del prado au 1/48ème   HMAV Bounty de Del prado au 1/48ème - Page 5 EmptyMer 15 Avr 2015, 01:43

Merci à tous pour vos commentaires, j'en ai terminé avec mes reflexions sur la confection ses dauphins, herpes et jambettes,  après avoir examiné et revu plusieurs fois les dessins et plans de JMK afin de pouvoir les visualiser en 3d, ce qui n'est pas évident. Au programme aussi : revoir la courbure du pavois à l'avant et les lisses qui devraient suivre la courbe et non rester à l'horizontale jusqu'à l'étrave.
je passerai à la pratique dès que j'aurai un peu de temps et je posterai des photos quand j'aurai suffisamment avancé.

A  + pour la suite et bon vent à tous.

Amicalement,

Jim

_________________
" Tempête en novembre... t'en chies en décembre ! " ( dicton charentais )
 ____________________________________________________________
Revenir en haut Aller en bas
mameil
Quartier-maître de première classe
Quartier-maître de première classe


Localisation : VICHY
Navire préféré : voiliers anciens

HMAV Bounty de Del prado au 1/48ème - Page 5 Empty
MessageSujet: Re: HMAV Bounty de Del prado au 1/48ème   HMAV Bounty de Del prado au 1/48ème - Page 5 EmptyLun 04 Mai 2015, 16:19

Le problème avec toi , c est que je n ai pas les connaissances nécessaires pour te trouver du travail en plus et de toute façon tu trouves tout seul ...
Bravo et maintenant j ai honte de mes herpes (ceux du Bounty) .
A bientôt et bonne continuation
Michel

_________________
Michel
Revenir en haut Aller en bas
captain Troy
Second Maître
Second Maître
captain Troy

Localisation : Charente
Navire préféré : navires des XVIIe et XVIIIe siecles, canonnières et chaloupes armées

HMAV Bounty de Del prado au 1/48ème - Page 5 Empty
MessageSujet: Re: HMAV Bounty de Del prado au 1/48ème   HMAV Bounty de Del prado au 1/48ème - Page 5 EmptyMar 05 Mai 2015, 14:22

Salut Michel, salut à tous,

Michel, ne t'inquiète pas, j'ai du travail à ne savoir qu'en faire, et comme tu le dis, je m'en trouve toujours plus à faire, maso que je suis !
j'avais donc refait les herpes .... mais je n'étais pas satisfait du résultat  d'ensemble, pas conforme.
J'ai donc tout décollé et corrigé ma courbe de capucine, pas assez échancrée,elle ne descendait pas assez bas. reste à tout remonter avec les ajustements nécessaires, après avoir refait des jambettes adaptées.
Sinon, j'ai fini ma figure de proue, que j'ai décidé de sculpter dans du bois.

A plus tard, avec des photos quand tout sera en place ...

Amitiés,

Jim

_________________
" Tempête en novembre... t'en chies en décembre ! " ( dicton charentais )
 ____________________________________________________________
Revenir en haut Aller en bas
xavero63
Maistrancier
Maistrancier


Localisation : Auvergne
Navire préféré : Belem. Cotre de Bretagne

HMAV Bounty de Del prado au 1/48ème - Page 5 Empty
MessageSujet: Re: HMAV Bounty de Del prado au 1/48ème   HMAV Bounty de Del prado au 1/48ème - Page 5 EmptyMer 06 Mai 2015, 19:25

C'est du très beau boulot !!
Tu dis que ça avance lentement, mais ça en vaut vraiment le coup Laughing

Bon courage pour la suite

_________________
On ne dit pas: un enfoiré
Mais:
une année de perdue
Revenir en haut Aller en bas
captain Troy
Second Maître
Second Maître
captain Troy

Localisation : Charente
Navire préféré : navires des XVIIe et XVIIIe siecles, canonnières et chaloupes armées

HMAV Bounty de Del prado au 1/48ème - Page 5 Empty
MessageSujet: Re: HMAV Bounty de Del prado au 1/48ème   HMAV Bounty de Del prado au 1/48ème - Page 5 EmptyJeu 07 Mai 2015, 01:38

Merci xavero, je mettrai bientôt des photos ...

A +

Jim

_________________
" Tempête en novembre... t'en chies en décembre ! " ( dicton charentais )
 ____________________________________________________________
Revenir en haut Aller en bas
captain Troy
Second Maître
Second Maître
captain Troy

Localisation : Charente
Navire préféré : navires des XVIIe et XVIIIe siecles, canonnières et chaloupes armées

HMAV Bounty de Del prado au 1/48ème - Page 5 Empty
MessageSujet: Re: HMAV Bounty de Del prado au 1/48ème   HMAV Bounty de Del prado au 1/48ème - Page 5 EmptyLun 11 Mai 2015, 23:35

Salut à tous,

Comme promis, voici quelques photos de mes dernières avancées concernant ma Bounty, je continue lentement mais sûrement mon "scratching pour les nuls" avec mes petits moyens.
Pour commencer, j'ai corrigé un peu la courbe du pavois vers la proue et refait les lisses afin qu'elles suivent peu ou prou ladite courbe, au lieu de rester droites jusqu'à l'étrave.
les lisses ont été découpées (toujours dans mes foutus abaisse-langue !) en cintre à plat :

HMAV Bounty de Del prado au 1/48ème - Page 5 I_01010

HMAV Bounty de Del prado au 1/48ème - Page 5 I_01110

... puis cintrées dans l'autre sens après avoir trempé dans l'eau quelques heures,  à l'aide de ma "machine à cintrer" rudimentaire : une planchette, un tronçon de manche de hache ( j'ai finalement renoncé à couper la tête de ma femme ...), un autre, de manche de binette, des clous et une baguette de pvc souple : de la récupe, comme d'hab :

HMAV Bounty de Del prado au 1/48ème - Page 5 I_01310

les lisses avant :

HMAV Bounty de Del prado au 1/48ème - Page 5 G_00511

pendant :

HMAV Bounty de Del prado au 1/48ème - Page 5 I_00110

HMAV Bounty de Del prado au 1/48ème - Page 5 I_00210

Après :

HMAV Bounty de Del prado au 1/48ème - Page 5 I_01610

Ensuite, confection des dauphins, herpes et jambettes :

HMAV Bounty de Del prado au 1/48ème - Page 5 I_02010

En fait, j'avais commis une première version :
HMAV Bounty de Del prado au 1/48ème - Page 5 I_07010

... mais pas satisfait car non conforme aux plans de JMK, du fait que l'échancrure de la courbe capucine ne descendait pas assez bas.
Résultat : les dauphins étaient situés trop hauts, et les écubiers se retrouvaient entre les deux.
j'ai donc tout démonté, re-creusé et re-profilé la capucine, quitte à refaire ensuite la mortaise de liure de beaupré :

HMAV Bounty de Del prado au 1/48ème - Page 5 J_01410

... puis décalé légèrement les trous des écubiers, refait en partie les herpes et les jambettes, et recollé le tout en bonne place. J'en ai profité pour rehausser les apôtres qui ne montaient pas assez haut.
Avant cela, après quelques essais peu concluants avec de la pâte à modeler à cuire, j'ai opté pour le bois pour sculpter ma figure de proue, avec le matériel suivant, toujours très basique :

HMAV Bounty de Del prado au 1/48ème - Page 5 J_03010

ébauche de la tête dans un bloc de bois tendre grossièrement découpé dans les dimensions approximatives de Miss Bounty :

HMAV Bounty de Del prado au 1/48ème - Page 5 J_00110

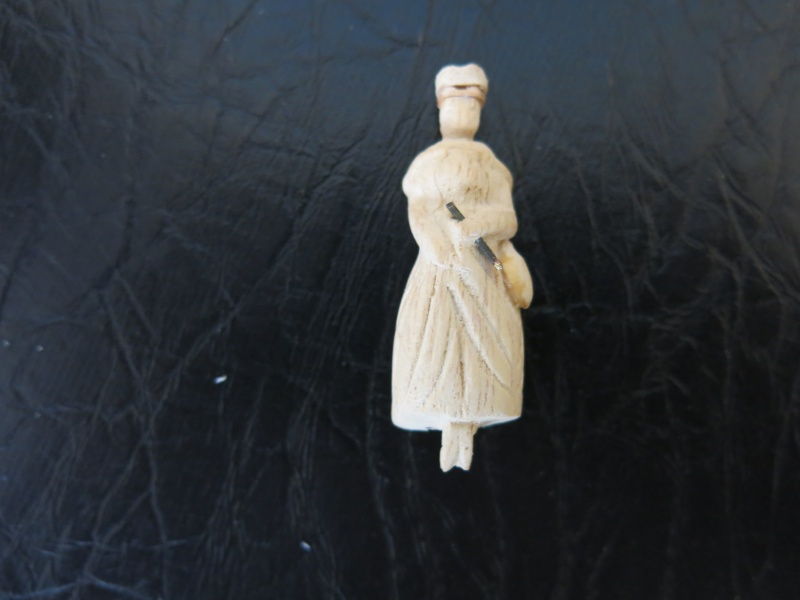

premier jet :

HMAV Bounty de Del prado au 1/48ème - Page 5 J_00410

HMAV Bounty de Del prado au 1/48ème - Page 5 J_01810

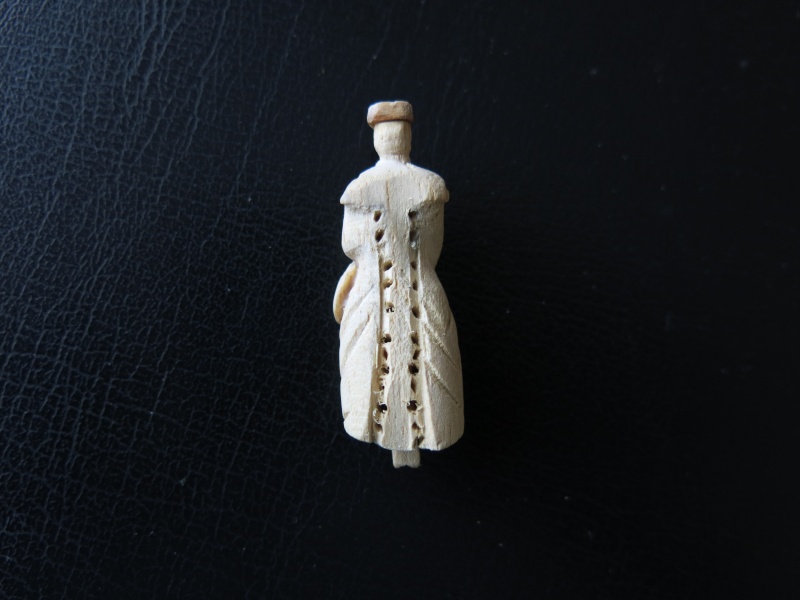

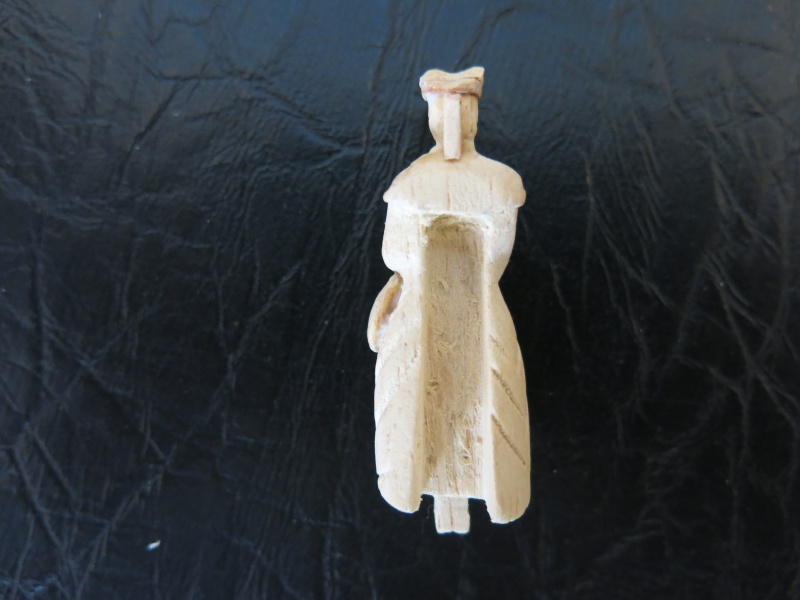

évidement de la face arrière pour l'encastrement dans la courbe de capucine :

HMAV Bounty de Del prado au 1/48ème - Page 5 J_00910

HMAV Bounty de Del prado au 1/48ème - Page 5 J_01910


Mise en situation :


HMAV Bounty de Del prado au 1/48ème - Page 5 J_02210

après passage au vernis satiné :

HMAV Bounty de Del prado au 1/48ème - Page 5 J_02910

Le résultat n'est pas génial ( je n'ai pas les talents de sculpteur de MIC, Pégase, offencer, benaben et consorts ...), mais bon, ça reste au niveau du kit et ça ira pour moi.

Voilà la proue terminée :

Avant:

HMAV Bounty de Del prado au 1/48ème - Page 5 36510

HMAV Bounty de Del prado au 1/48ème - Page 5 B_01110



Après :

HMAV Bounty de Del prado au 1/48ème - Page 5 Jx_04510

HMAV Bounty de Del prado au 1/48ème - Page 5 Jx_05810

HMAV Bounty de Del prado au 1/48ème - Page 5 Jx_05110

HMAV Bounty de Del prado au 1/48ème - Page 5 Jx_05410

HMAV Bounty de Del prado au 1/48ème - Page 5 Jx_04710

vue d'ensemble de la coque :

Avant :

HMAV Bounty de Del prado au 1/48ème - Page 5 00110

Après :

HMAV Bounty de Del prado au 1/48ème - Page 5 Jcc_0010

HMAV Bounty de Del prado au 1/48ème - Page 5 Jcc_0011

HMAV Bounty de Del prado au 1/48ème - Page 5 Jb_00310


Prochaine étape : canons et pierriers, puis les cadènes et caps de moutons ... mais j'attendrai peut-être l'automne pour m'y mettre, à moins que le démon de la Bounty ne me reprenne avant !

Bon vent à tous et à +

Amitiés

Jim

_________________
" Tempête en novembre... t'en chies en décembre ! " ( dicton charentais )
 ____________________________________________________________


Dernière édition par captain Troy le Lun 18 Mai 2015, 00:07, édité 7 fois
Revenir en haut Aller en bas
ofencer29350
Second Maître
Second Maître
ofencer29350

Localisation : querrien,bretagne
Navire préféré : la flore

HMAV Bounty de Del prado au 1/48ème - Page 5 Empty
MessageSujet: Re: HMAV Bounty de Del prado au 1/48ème   HMAV Bounty de Del prado au 1/48ème - Page 5 EmptyLun 11 Mai 2015, 23:43

et bien ,soit plutot fier du travail accomplit,pour une première je trouve que tu t'en tire bien!

_________________
de la rive je regarde un océan de plaisir,la ou le tumulte t'attire,ce mouvement planetaire sera ton tombereau!
Revenir en haut Aller en bas
captain Troy
Second Maître
Second Maître
captain Troy

Localisation : Charente
Navire préféré : navires des XVIIe et XVIIIe siecles, canonnières et chaloupes armées

HMAV Bounty de Del prado au 1/48ème - Page 5 Empty
MessageSujet: Re: HMAV Bounty de Del prado au 1/48ème   HMAV Bounty de Del prado au 1/48ème - Page 5 EmptyMar 12 Mai 2015, 00:02

Merci offencer,
c'est vrai que pour la figure de proue j'aurais pu obtenir un meilleur résultat avec ta technique de la fimo "armée", mais bon, ça a le mérite d'être en bois et ça ne dépare pas trop l'ensemble ... vu de loin en tout cas, lol !

A +


Jim

_________________
" Tempête en novembre... t'en chies en décembre ! " ( dicton charentais )
 ____________________________________________________________
Revenir en haut Aller en bas
gavouot 06
Premier maître
Premier maître


Localisation : nice 06
Navire préféré : chébec indiscret, cutty sark, sérapis

HMAV Bounty de Del prado au 1/48ème - Page 5 Empty
MessageSujet: Re: HMAV Bounty de Del prado au 1/48ème   HMAV Bounty de Del prado au 1/48ème - Page 5 EmptyMar 12 Mai 2015, 08:27

C'est vraiment du beau boulot, avec plein d'idées.
Amicalement.
JPG
Revenir en haut Aller en bas
Pégase XX
Maître principal
Maître principal
Pégase XX

Localisation : Charente
Navire préféré : Vaisseaux en bois XVII et XVIII ème

HMAV Bounty de Del prado au 1/48ème - Page 5 Empty
MessageSujet: Re: HMAV Bounty de Del prado au 1/48ème   HMAV Bounty de Del prado au 1/48ème - Page 5 EmptyMar 12 Mai 2015, 08:51

Re,
On ne reconnaît plus le modèle de départ !!!
Voila une proue bien habillée , et quoi que tu en dises, réalisée avec talent : cheers cheers cheers
A+ Wink
XX

_________________
Il existe deux choses infinies : l'univers et la bêtise humaine, et encore, pour l'univers, on n'en est pas sûr ... (Albert Einstein )

Amicalement, Wink
XX
Revenir en haut Aller en bas
parellum
Premier maître
Premier maître
parellum

Localisation : Béziers

HMAV Bounty de Del prado au 1/48ème - Page 5 Empty
MessageSujet: Re: HMAV Bounty de Del prado au 1/48ème   HMAV Bounty de Del prado au 1/48ème - Page 5 EmptyMar 12 Mai 2015, 10:29

Citation :
Le résultat n'est pas génial

Si ! cheers

Le résultat est bluffant !! Bravo ! sunny Et merci pour le pazapa

Amicalement
Patrick
Revenir en haut Aller en bas
ofencer29350
Second Maître
Second Maître
ofencer29350

Localisation : querrien,bretagne
Navire préféré : la flore

HMAV Bounty de Del prado au 1/48ème - Page 5 Empty
MessageSujet: Re: HMAV Bounty de Del prado au 1/48ème   HMAV Bounty de Del prado au 1/48ème - Page 5 EmptyMar 12 Mai 2015, 10:30

autrement pour ébaucher et non faire les détails,je manipule les blocs de bois
avec le disque à tronçonner de la dremel,cela permet de couper ,de poncer de limer et réduire les épaisseurs
après avec des mini tournevis aiguisés tu afine les détails et meme parfois un clou aiguisé sur un porte lame.....

_________________
de la rive je regarde un océan de plaisir,la ou le tumulte t'attire,ce mouvement planetaire sera ton tombereau!
Revenir en haut Aller en bas
captain Troy
Second Maître
Second Maître
captain Troy

Localisation : Charente
Navire préféré : navires des XVIIe et XVIIIe siecles, canonnières et chaloupes armées

HMAV Bounty de Del prado au 1/48ème - Page 5 Empty
MessageSujet: Re: HMAV Bounty de Del prado au 1/48ème   HMAV Bounty de Del prado au 1/48ème - Page 5 EmptyMar 12 Mai 2015, 12:55

Merci pour vos appréciations, comme je l'ai déjà dit, c'est l'aspect général qui compte, il ne faut pas regarder ça de trop près.
Sinon, j'ai "édité" quelques photos de plus, afin de mettre en évidence les différences avant-après ...

A +

Jim

_________________
" Tempête en novembre... t'en chies en décembre ! " ( dicton charentais )
 ____________________________________________________________


Dernière édition par captain Troy le Mar 12 Mai 2015, 16:32, édité 3 fois
Revenir en haut Aller en bas
Invité
Invité
Anonymous


HMAV Bounty de Del prado au 1/48ème - Page 5 Empty
MessageSujet: Re: HMAV Bounty de Del prado au 1/48ème   HMAV Bounty de Del prado au 1/48ème - Page 5 EmptyMar 12 Mai 2015, 12:58

Je trouve que tu te débrouilles très bien, tu peux être fier de ta proue cheers cheers
Revenir en haut Aller en bas
captain Troy
Second Maître
Second Maître
captain Troy

Localisation : Charente
Navire préféré : navires des XVIIe et XVIIIe siecles, canonnières et chaloupes armées

HMAV Bounty de Del prado au 1/48ème - Page 5 Empty
MessageSujet: Re: HMAV Bounty de Del prado au 1/48ème   HMAV Bounty de Del prado au 1/48ème - Page 5 EmptyMar 12 Mai 2015, 13:00

merci Pascal

Amitiés,


Jim

_________________
" Tempête en novembre... t'en chies en décembre ! " ( dicton charentais )
 ____________________________________________________________
Revenir en haut Aller en bas
mameil
Quartier-maître de première classe
Quartier-maître de première classe


Localisation : VICHY
Navire préféré : voiliers anciens

HMAV Bounty de Del prado au 1/48ème - Page 5 Empty
MessageSujet: Re: HMAV Bounty de Del prado au 1/48ème   HMAV Bounty de Del prado au 1/48ème - Page 5 EmptyMer 13 Mai 2015, 07:47

Tu me donnes envie de refaire dauphins herpes et jambettes ... Du beau travail comme d hab
Salut

_________________
Michel
Revenir en haut Aller en bas

HMAV Bounty de Del prado au 1/48ème
Revenir en haut
Page 5 sur 12Aller à la page : Précédent  1, 2, 3, 4, 5, 6 ... 10, 11, 12  Suivant

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
La Royale Modélisme :: CHANTIERS NAVALS :: ARSENAL GREEMENTS-
Sauter vers:
