le Dewoitine D520 façon papy loic

Puisque l on me la gentiment demander, voici le Dewoitine D520 , mais réaliser comme ( ou presque) l'était le vrais
le but de l opération est de faire au plus prêt possible de la réalité, une maquette tel que celle si
pour réaliser mon travaille j ai dut réunir une documentation en tout genre , maquette plastique, maquette volante, montage virtuel, de photos du musée de l air, et demander au musée de l air de la documentation et des plans , mais l aide le plus importent mais venu de mon ami SOSTHENE un passionner d'avion
vous aller donc suivre ici l'évolution de cette réalisation commence il y a bientôt un ans



au début je ne voulais réaliser que le cockpit, les trois photos ci dessous on été réaliser a l'échelle pifométrique, puis pris par le virus j ai décider de réaliser l avion tout entier a l échelle 1/12 et je suis reparti a zéro et a l échelle
merci de votre visite de vos commentaires et de vos conseilles

Bien le bonjour

encore un sujet à suivre avec beaucoup d'interet
ton projet et la demarche est interressant

superbe projet

j'adore cet avion

Bonjour
Le D 520, ma première "vraie" maquette en bois il y a bien bien longtemps mais je suis toujours
testé fana de cet avion! Beau travail que tu nous fais là je suis avec intéret
Amitié

Bonjour,

Effectivement cela va être à suivre avec intérêt... Bravo pour cette réalisation.
Quand l'ami Dewoitine va tomber sur ce post il va être aux anges

Bonne journée.

Aoufff...

Merci pour vos com, si vous aimer ça, vous aller être servi
un petit peut d'histoire, la mienne, pas de l'avion ,
moi aussi ce fut ma première maquette volante , balsa papier et moteur caoutchouc (8 brins d'élastique)  je devais avoir une quinzaine d'année, tout mon argent de poche y passais, et j était fier de ma réussite,
le jour du premier vol dans un chant , il est parti comme une flèche , bien droit, le problème est que je ne connaissais pas l autonomie  de vol, donc sur quel distance il pouvais voler, et  il ne pouvais voler qu'en ligne droit, et malheur pour moi le chant était trop cour, résulta , si le chant a bien été traverser , l avion a terminer ça course dans le mur de la grange qu'il y avais ,
le choc a été terrible, perte total
j ai plus refait de maquette volante

voilà pour l histoire, et pour l avion voilà la suite
des élément si dessus, je n'est garder que le tableau de bord, mais j avais une idée de ce que cela allais donner, je suis donc reparti sur d'autre base avec pour référence de départ le couple 6





les petites roulette son les support des câble du palonnier direction la queue de l avion , a coter la fixation du plancher du cockpit


le couple 6 est celui ou ce fixe le siège du pilote







dans ma configuration le siège du pilote doit pouvoir ce réglé, avancé ,reculer, monter, descendre

On se régale déjà devant ton montage, merci de nous montrer ton pas à pas

Tu fais dans la bijouterie en bois? Superbe!
Amitié

Bonsoir,

Comme le dit Papy Loic on va être servi, c'est énorme, il y a du lourd dans ce post.

Si, il y a des artistes du bateau en bois, sur ce forum, voilà maintenant que d'autres se mettent à faire des avions en bois.

Qu'est ce que je vais faire moi maintenant? Un pull pour l'hiver, c'est une idée, mais pas en bois...

Bravo pour votre travail c'est super.

c'est un plaisir pour les yeux, travailler le bois comme ça c'est génial

Merci a tous
effectivement premier maître Restater ,s'est un peut du travaille de bijoutier , je n'est pas de machine, juste une vieille Dremel, don je me sers peut , je fait tout a la main, d ou l imperfection de certaines pièce , pour vous donner une idée, les plus petites pièces son des axes ils font 0,8mm de diamètre pour une longueur de 7 mm,je les fait a la lime aiguille d'une main la pièce de l'autre et les trous  je les réalise au roule goupille, actuellement ils y en a …............... plus que je n'est de doit sur les mains et même en ragoûtent ceux des pieds, il faut dire que je suis de la vieille école avec des petit moyens
ceci dit voilà la suite ( je traîne un peut, c'est pour faire durer le plaisir ):twisted: :twisted:







voici la parti arrière de la carlingue

Petite précision sur mes sources photographique
Monsieur Gilbert Godailler : CAEA
www.aviation-ancienne.fr
forum pegasse tv, recontitution virtuelle
forumactif, le Dewoitine 500

bien sur si vous avez des sources ou je pourrais avoir d'autre renseignement , je suis primeur

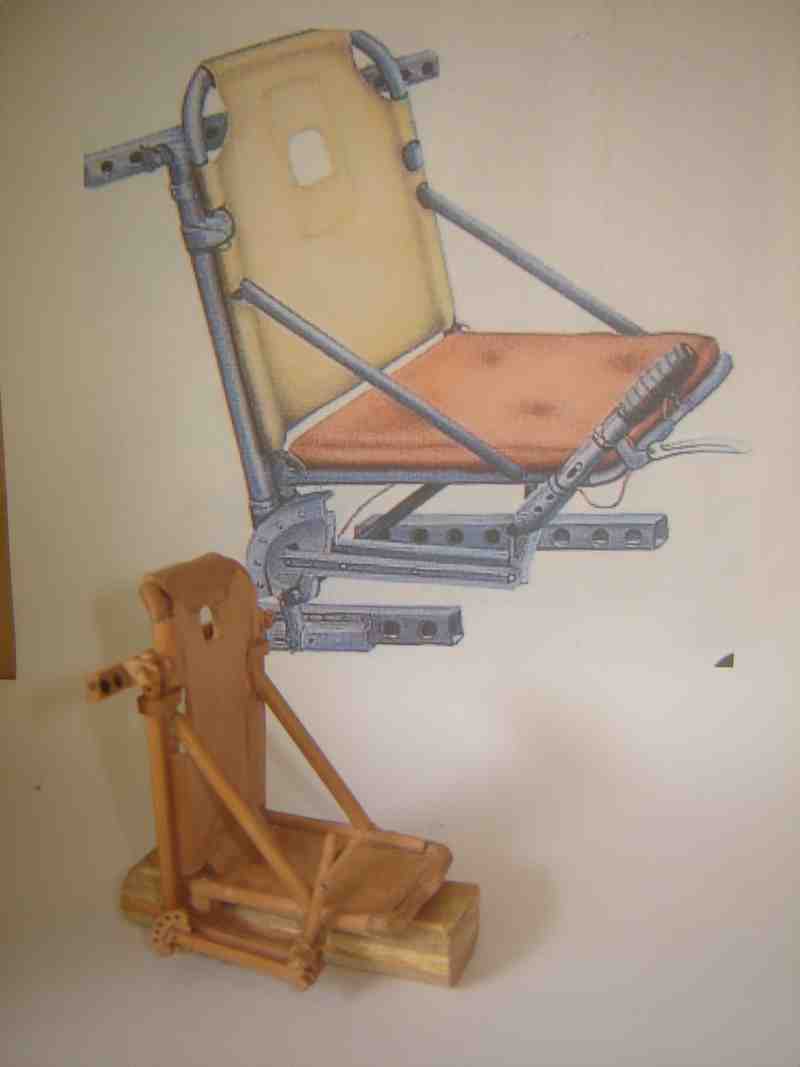

et j enchaîne sur le siège du pilote

Bonjour papy loic

Je viens de tomber sur ton post et évidement comme dit Gianluca plus haut je suis aux anges
J'admire ton travail car il y a de la recherche, du savoir faire et du talent.
Quand j'ai vu l'échelle, du 12 ième, diable! quelle envergure!, j'en ai monté un au 48, le tien sera 4 fois plus long et plus large
En voyant la membrure du fuselage les amateurs de bateaux en bois vont être aux anges aussi
Le D520 est un mythe ( trop peu, trop tard) et je trouve que cet avion avait de la gueule
Je vais suivre ce montage avec les copains qui brille par son originalité, son audace et un travail magnifique

Amitié

Dewoitine

ben dis donc papy loic, en voilà un chantier... terrible, mais je me demande s'il ne serait pas préférable de monter les couples sur un chantier comme on fait pour nos bateaux, histoire de les alignés correctement ?
en tout cas, bonne continuation, je vais suivre aussi.

Pour répondre a la question de Dewoitine
fini il devrais faire 84 cm d'envergure et la carlingue sans le nez et l élise 69 cm

en ce qui concerne la question de  Pat   j y avais penser , faire le corps en deux partie ( il était d’ailleurs construit de cette façon ), mais pour moi c'est une question de pratique

mais rassure toi , je corrigerais les imperfections plus tard



La bois est un matériaux noble
il doit être traiter avec Noblesse

PS comment je fait pour que me citation (si dessus) paresse automatique  merci

C'est un superbe appareil, et comme disait mon père qui avait eu l'occasion de le voir voler (20 ans en 1939), c'était un vrai pur sang!
Félicitations pour ton choix et pour travail que je vais suivre avec intérêt.

Bonjour papy loic
Pour ta "citation" tu cliques sur "profil" (dans le bandeau d’accueil) ensuite tu cliques sur
"signature" et là tu tapes ta citation.
Amitié

Le palonnier




support du plancher




le manche a balai





présentation provisoire

Bonjour beau projet, bonne continuation. Amitié

Tahiti 5 h du mat , je travaille pour vous depuis 3 h 30 du mat affin de retailler les photos et surtout de les mettre dans l'ordre de l évolution de mon travaille
couple 1 AR au couple 6 AR

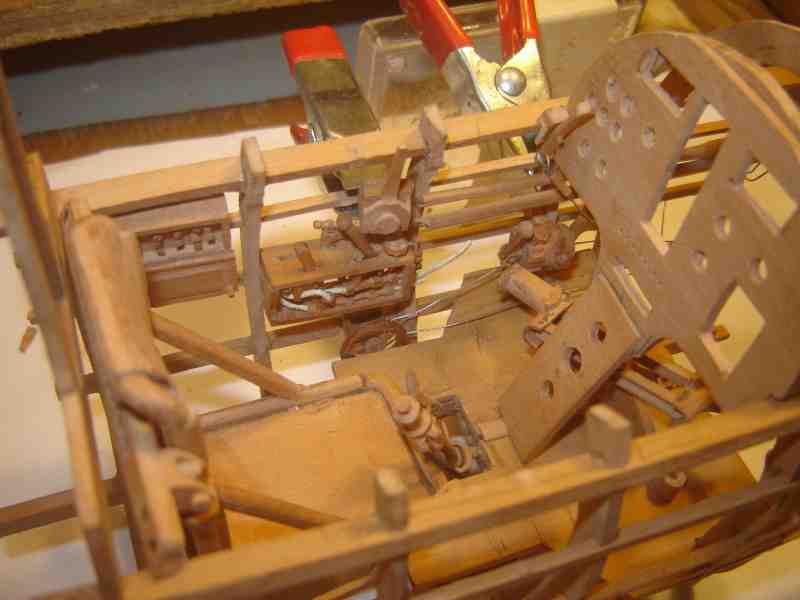

ensemble poste de pilotage ou cockpit

C'est du grand art ton montage

Bonjour papy loic

Là, je dois reconnaître, du grand art! et c'est une affaire menée rondement

BRAVO et vivement la suite

Dewoitine

Non ,non ne te méprend pas,Dewoitine, tout ce que je vous montre en ce moment a été réaliser il y a bientôt un an , tout ce qui vas suivre aussi , mais plus ça avance plus cela est récent, il m a fallu beaucoup de temps pour réaliser tout cela, et je ne parle pas des ratées , ni de la recherche sur le web pour avoir de la doc
pour vous donner une idée, cela fait plus d'un mois et demi a raison de quatre a cinq heures par jour que je travaille sur le train d’atterrissage, qui doit fonctionner comme le vrais , je viens seulement hier soir d y arriver d'un coté, et je doit vous avouer que je suis très fier de moi
je viens de faire les premiers test pour réaliser une petite vidéo de 24 '' 7,63 Mo ; y a t il une possibilité de vous la montrée et comment faut il faire
merci de votre aide

Bon je continue
ses  photos date de peut de temps avent que je ne décide de faire le Surcouf,il y a quelque mois


















il est certain que ma méthode doit vous paraître bien peut orthodoxe, mais que voulez vous je suis comme cela

Beaucoup de qualité ton montage

Bonjour papy loic
Méthode peu orthodoxe, je ne sais pas mais c'est du très beau travail! quel bois as tu utilisé?
Amitié

quel bois as tu utilisé?

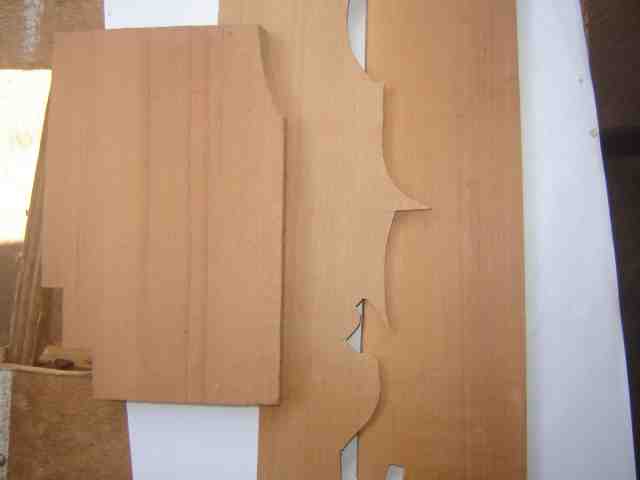

Très bonne question, Restater ,j ai commencé avec le restent de bois que j avais acheter il y a très longtemps pour réaliser un 74 canons d’après les livres de Jean Boudriot, je me suis arrêter sur le squelette faut de connaissance sur la technique ,je n avais pas d'ordi a l époque , j ai longtemps garder le bois et il ma servi pour débuter mon idée, mais je ne suis pas sur de la nature du bois, je croie que c'est du buis ou du poirier, puis j ai acheter du Merisier pour faire l’arrière et maintenant
j utilise ce qui me reste du bois que j ai utiliser pour faire mon Surcouf du samba, par-contre pour faire les articulation j utilise du noyer

Bonjour papy loic
Merci pour ta réponse, je pencherais, vu la couleur, pour du poirier
Amitié

Beau boulot, mais je me demandais si tu ne devrais pas utiliser un chantier pour éviter que la cellule ne vrille ?

................................................................................. (impossible d'exprimer quoi que ce soit tellement je suis muet d'admiration !!)

Merci je connais bien l effet vrille, mais ici il est du au mauvaise alignement de la photo et les condition dans las quelle je les est prisse

pour le bois voir si dessous , j avais pauser la question chez Métivier ou je l avais acheter, y z on pas été foutu capable de me dire ce qu il ma avais vendu , tu me dira en en 10 ans d'intervalle....

Misse en place de la barre de profondeur au manche a balais  ( en buis)voilure AV et AR

PS j avais oublier de vous montré cela

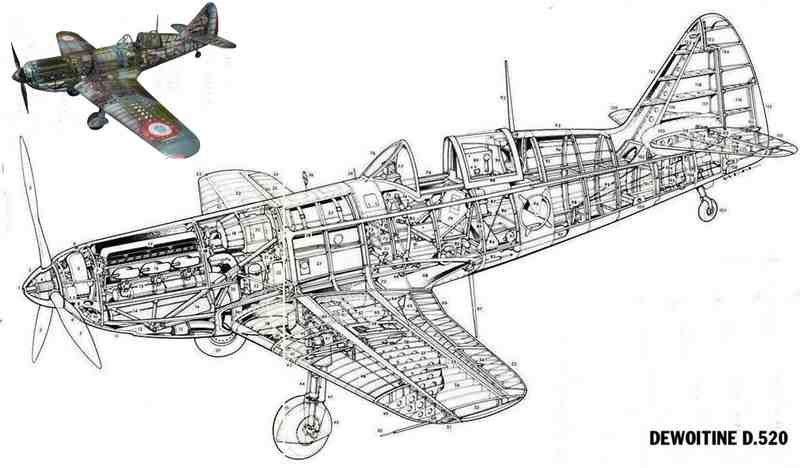

1 le plan du musée de l Air, 2 un photo de la restauration intérieure d Dewoitine 520
